Вентилируемые фасады с применением алюминиевой подсистемы

Алюминиевые профильные системы Provedal

Более 15 лет испанская фирма «Provedal Systemas» разработала алюминиевые профильные системы Provedal. Алюминиевый профиль предназначался изначально для остекления зданий, но в тёплых странах. Но в России этот профиль также приобрёл известность. Использование алюминиевого профиля PROVEDAL в России оказалось вполне реальным для холодного остекления – балконов, веранд, пристроек, нежилых помещений.

Область применения профилей Provedal

Для холодного остекления балконов, лоджий и фасадов зданий алюминиевые окна Provedal высоко востребованы. Ведь этот профиль даёт возможность создания лёгких и дизайнерских светопрозрачных алюминиевых конструкций.

Профиль PROVEDAL имеет все необходимые функции: защита от ветра, пыли и влаги, звукоизоляция. Также окна Проведал дают зданию как внутреннюю так и внешнюю привлекательность. Эстетичный внешний вид здания от окон из испанского профиля обеспечен.

Простота в монтаже алюминиевых профилей Provedal для летних построек или веранд является одним из преимуществ. Также цена алюминиевого профиля Provedal входит в список преимуществ перед ПВХ

Срок службы алюминиевого окна Provedal достигает 80 лет, что также немаловажно при выборе окон

Плюсы и минусы остекления алюминиевых окон. Provedal.

Собрать основные и уже подтверждённые годами преимущества использования окон испанского производителя на российском рынке интересно и полезно. Итак, основными плюсами алюминиевого окна являются:

Дизайн – а именно, привлекательный внешний вид здания, на котором установлены окна Provedal.
Качество как самого профиля, так и фурнитуры соответствующее европейским стандартам.
Нестандартные размеры и формы окон. Благодаря которым появляются красивые и интересные архитектурные конструкции.
Простота в уходе.
Применение раздвижных створок, что даёт возможность сэкономить площадь

А это в наше время очень важно.
Малый вес. Что является преимуществом от момента доставки до момента применения в самой конструкции.
Как уже упоминалось, время службы окна до 80 лет.
Устойчивость к погодным воздействиям. Что для России является не последним фактором при выборе окна.
Разумеется, низкая цена

Здесь алюминиевый профиль на одном из первых мест.

Что для России является не последним фактором при выборе окна.
Разумеется, низкая цена. Здесь алюминиевый профиль на одном из первых мест.

Но и у алюминиевых профилей Provedal конечно же есть недостатки. При выборе окна стоит учитывать и их. Итак, список недостатков профиля Provedal:

• Т.к. этот вид профиля создан изначально для тёплых стран, то разумеется самый важный недостаток – это теплоизоляция.
• И как ни странно, но установка москитных сеток уступает ПВХ. В испанских профилях Provedal она выполнена не очень удобно.

Основные виды окон Provedal

На Российском рынке профилей Provedal лидируют два типа: Provedal P-400 и Provedal C-640.

• P-400 – тип профиля шириной 40 мм. Там устанавливается стекло, толщина которого составляет от 4 до 5 мм. Стекло может быт как обычное, так и тонированное или энергосберегающее, возможны и другие виды, на выбор. В системе устанавливаются глухие или распашные створки. Эти системы профиля Проведал дают возможность создания треугольных, арочных и других форм. Также есть возможность окрашивания в различные цвета.
• C-640 – тип профиля с раздвижными створками окон. Возможны варианты как в 2-х, так и в 3-х полозном варианте. Ширина 2-х полозного варианта – 640 мм. Стёкла имеют такую же толщину, как у P-400. Но в этой системе есть возможность установки стеклопакета уже до 16 мм. Также алюминиевые окна этого типа могут иметь различные формы и размеры. Цвет окон этого типа также выбирается любой из всей палитры RAL.

Из алюминиевого профиля Проведал выполнено множество российских модификаций.

Благодаря разновидностям профиля Provedal остекление зданий имеет широкие возможности как в плане удобств, так и в плане функций. Светопрозрачные конструкции имеют створки раздвижные, распашные, поворотно-откидные. Вы можете выбрать любой вариант для остекления, не боясь что механизм испортится. Время службы профилей Проведал считается десятками лет.

P.S.

Алюминиевый профиль фирмы Provedal – выгодно использовать для остекления балконов, лоджий, веранд и летних конструкций. Чтобы окна правильно установили, вы просто обращайтесь к специалистам. И тогда вы будете смотреть на мир радостными глазами через качественные стёкла.

Наша фирма занимается остеклением балконов и лоджий, веранд и летних конструкций уже более 15 лет! С профилем Provedal мы работаем уже давно. Выполняем остекление из качественных комплектующих. Также вы можете положиться на нас и в монтаже.

Двери и окна для коттеджа, Можайск, Сосновый бор.

Монтаж вентилируемых фасадов

Монтаж вентилируемого фасада необходимо выполнять, руководствуясь последовательностью, которая приведена ниже в статье

Необходимо строго соблюдать технологию монтажа вентилируемого фасада – все работы выполняются в указанном порядке.

Подготовительный этап

• Обозначаем границы строительных работ, которые подразумевают полосу ширина 3 м по периметру здания.
• Размещаем на данном участке все необходимые материалы.
• Собираем леса.
• Работа с поверхностью – оцениваем кривизну стен. Если перепады не превышают 90 мм, то в выравнивании стен нет необходимости
• Выполняем исследование фасада, чтобы определить допустимую нагрузку и необходимую толщину утепляющего материала.
• Разметка поверхности – выполняется в несколько этапов. Сначала отмечаем линии-маяки – это горизонтальная линия вдоль цоколя и вертикальные линии по краям каждой стены – для этого можно воспользоваться нивелиром. Размечаем промежуточные точки на одинаковом расстоянии друг от друга – именно там будут располагаться опорные и промежуточные точки для крепежей-кронштейнов.

Монтаж каркаса

На размеченных точках для креплений каркаса вентилируемого фасада креплений устанавливаем кронштейны. Для этого в стене сверлом бурятся отверстия под анкер – аккуратно очищаем их от мусора и крепим кронштейны, длина которых соответствует толщине утеплителя. Под каждый кронштейн в обязательном порядке устанавливается паронитовая прокладка, которая предотвращает потерю тепла.

Монтаж теплоизоляции и ветрогидрозащитной мембраны

Теплоизоляционный материал укладывается со сдвигом для уменьшения вертикальных швов

Минеральный утеплитель монтируется таким образом, чтобы поверхность стены была полностью покрыта. Если утеплитель укладывается в два слоя, то необходимо сместить последующий относительно предыдущего на половину плиты. Это исключает совпадение стыков и образование мостиков холода. Утеплитель крепится с помощью дюбелей-зонтиков. Поверх утеплителя укладывается пароизоляционный материал.

Крепеж фасадных плит

Монтаж керамогранита на фасад

Поверх утеплителя монтируется несущий каркас – он крепится к кронштейнам. Таким образом образуется воздушная прослойка между утеплителем и облицовкой. Монтаж несущего каркаса осуществляется при помощи саморезов. Направляющие необходимо отрегулировать, чтобы фасадная система была плоской. Поверх направляющих устанавливаются элементы крепления облицовочного материала – это могут быть специальные профили, кляммеры или салазки. Крепление облицовки выполняется рядами, работа выполняется снизу вверх.

Советы по монтажу вентфасада

Большинство ошибок, совершенных при обустройстве вентфасадов, связано с попытками сэкономить. При этом заказчики не учитывают последствия этой экономии, которые становятся очевидными уже в первый год эксплуатации:

• Дешёвые плиты из керамогранита обладают низкой стоимостью ультрафиолетовому излучению, так что со временем цвет фасада поблекнет
• Попытка сэкономить на утеплителе приводит к тому, что вентфасад не обеспечивает теплоизоляцию здания и делает конструкцию фасада пожароопасной.
• Считается, что выравнивание стен при установке вентфасада не требуется, но это справедливо только для тех случаев, когда перепады стен не превышают 90 мм. В противном случае готовая конструкция будет отличаться пониженной прочностью. Перепады стен приводят к уменьшению вентиляционного зазора менее допустимого предельного минимума в 40мм. Затруднение вентиляции приводит к скоплению конденсата в утеплителе – материал намокает, что негативно сказывается на теплоизолирующих свойствах. Многократные циклы замерзания и оттаивания обусловливают быстрое разрушение утеплителя.
• Величина зазора между облицовочными плитами не должна быть менее 5 мм, при этом размеры швов должны быть одинаковы. Нарушение этого требования приводит к снижению декоративных свойств фасада.

Навесные вентилируемые фасады обладают целым перечнем преимуществ, которые можно получить только в случае профессионально выполненного монтажа. Поэтому необходимо заключить договор с компанией, которая имеет лицензию, соответствующие допуски и разрешения на выполнение таких строительно-монтажных работ.

Огнестойкость алюминиевой подсистемы

Алюминиевые кронштейны, направляющие и крепления их друг к другу являются негорючими. Поэтому можно считать, что по британским строительным нормам они имеют класс 0 или «низкий риск».

Кронштейны алюминиевой подсистемы включают подкладки из полиуретана или поливинилхлорида для того, чтобы снизить риск возникновения «мостиков холода» через контакт кронштейн-стена. Поскольку эти кронштейны в основном «спрятаны» за облицовочными панелями и, кроме того, присутствуют в относительно малом количестве, то они вряд ли могут оказывать значительное влияние на общее возгорание облицовки фасада.

Вместе с тем, для каждой системы вентилированного фасада обязательно делается заключение об ее огнестойкости на основании испытаний, которые проводит специальная аккредитованная лаборатория.

Материал алюминиевых кронштейнов и направляющих

Алюминиевая подсистема Hilti EuroFox включает в себя:

• алюминиевые кронштейны различной формы и размеров;
• алюминиевые направляющие (профили) различной формы.

Все алюминиевые компоненты подсистемы изготавливаются из алюминиевого сплава 6063-Т66. Заметим, что минимальная прочность алюминиевых профилей из сплава 6063 в состоянии Т66 составляет 245 МПа. Состояние Т66 обозначает, что для достижения такой высокой прочности при производстве профилей были предприняты специальные меры. Эти меры могут, например, заключаться в жестком контроле температуры исходной заготовки, температуры профиля на выходе из матрицы и ускоренного охлаждения профиля на прессе.

Конструкция подсистемы фиброцемент

1. Кронштейн несущий, кронштейн опорный.
2. Прокладка, терморазрыв.
3. Анкер с дюбелем (для основания стены)
4. Шпилька с шайбой и гайкой (для металлоконструкции)
5. Утеплитель, мембрана. (с утеплением фасада)
6. Профиль, направляющая.
7. Угловая планка (планки внешнего угла)
8. Лента EPDM 60 мм, 80 мм.
9. Заклёпки 4,8*19-A2, 4,8*21-AL/A2 (для установки фиброцемента)
10. Втулки нержавеющие
11. Конструкция оцинкованная (короб с полимерным покрытием)
12. Откосы левый и правый.
13. Отливы
14. Парапетная крышка.
15. Цокольная планка (перфорированная планка)

Варианты крепления фасадной системы из фиброцементных плит, позволяют выполнить ремонт высотного здания с минимальными временными затратами. самым популярным решением установки системы является оцинкованная вертикальная  Т-образная подсистема крепления «Оптима» или аналогичная перекрёстная система с профилями П-образными и L-образными.

Вариации по типу:

• Нержавеющая система
• Вертикальная или перекрёстная
• Межэтажная в перекрытие
• Оцинкованная система
• В плиты перекрытия

*Тип крепления фиброцементной плиты и подбор (определение) фасадной системы при сборке принимается на основании проведения испытания крепежа анкеров с дюбелем, шурупа по бетону (новинка), а также производится испытание тарельчатых дюбелей, которые рассчитываются вместе с утеплителем или изоляцией в два слоя.

Фиброцементные панели (Японские панели)

Японские производители строительных материалов разработали более 1000 вариаций и фактур для своих панелей из Японии. Плюсом данного материала является слабая горючесть и лёгкий вес, и хотя слабогорючий материал и запрещён на школах и детских садах, такие панели радуют глаз на невысотных фасадах или фрагментно на высокоэтажных жилых домах.

Тип системы крепления:

1. На саморезы
2. На торцевые кляммера
3. На клей
4. На кайлы

Вариантов установки более 4-5 видов и это не предел, дело в том что производители панелей из фиброцемента изрядно постарались и открыли на территории Японии для нас более 10 заводом и торговых марок. Из этого следует и популярность данной панели на нашем рынке в России, однако применяют их панели и в Канаде, Америке, Европе.

Стоит отметить широкий масштаб и простоту данного типа материала в системах вентилируемых фасадов «Оптима», ведь мы проектируем и устанавливаем Японские панели не первый год.

Торговые марки фиброцемент (Япония)

1. Asahi
2. Kmew
3. Nichiha
4. Konoshima
5. Toray

У каждого завода существует свой тип крепления и толщина панелей от 12 до 20 мм., конструктив сборки фасадной системы под данный тип крепления Японцы разработали изначально на деревянном каркасе, брусе из дерева и устройстве на фасад, однако таким способом установить фасады в реальной жизни в Российской Федерации мы вам не рекомендуем.

Гораздо проще смонтировать фасады из фиброцемента на более доступный вариант из Г-образного профиля и сделать конструкцию менее горючей по составу системы и узлов, нежели экспериментировать с деревянными брусками (что логично*)

Состав подсистемы крепления:

• Кронштейн крепёжный (50-380 мм)
• Прокладка ПОН-Б
• Направляющая 65*30 (оц. пп.)
• Профиль Г-образный (оц.пп.)
• Кляммер стартовый под ФЦП*
• Кляммер Рядовый под ФЦП*
• Заклёпки 4*10 мм.
• Примыкания
• Доборные элементы откосов
• Парапетная крышка

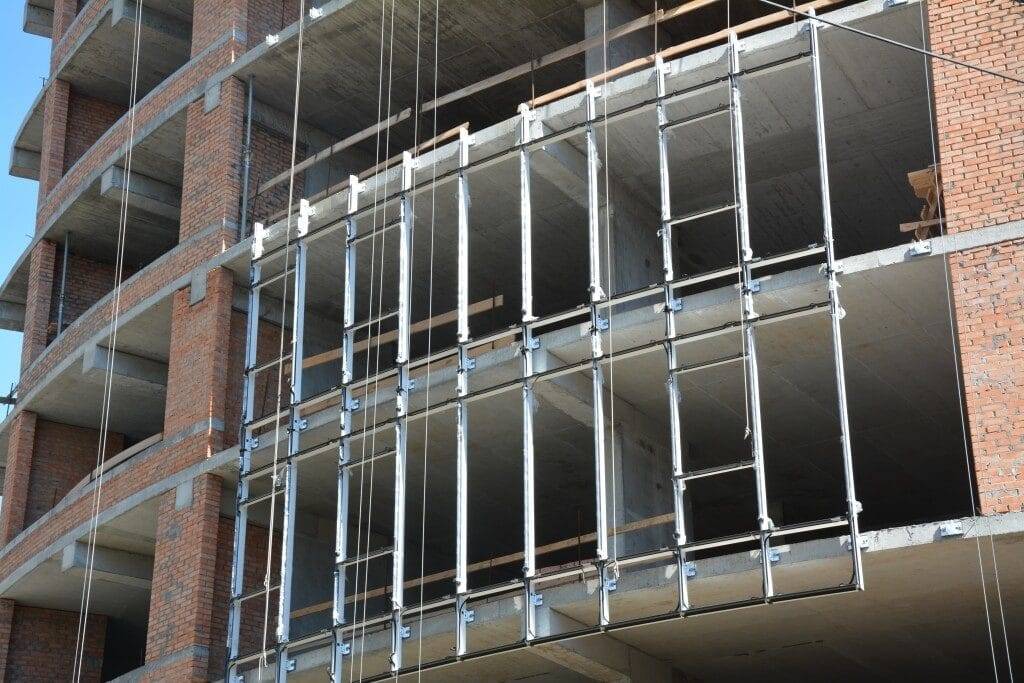

*На фото указан каркас системы в плиты перекрытия при слабом основании кладки пеноблока. Такие задачи решаются с креплением кронштейнов с двухуровневой сборкой кронштейнов и усиленных направляющих, как правило не менее 1,5 и 2 мм.

При нарезке панелей на небольшие размеры (выполнение фасада в шахматном порядке) стоит применить перекрёстный каркас, который мы не указали на визуализации. Такой тип установки всегда проще в плане расстановки профиля, в таком случае ошибки монтажа минимальны (всегда можно исправить расстановку профиля)

В чем недостаток

В фасадных конструкциях из алюминия есть несколько недостатков, которые не критичны, но им надо уделить внимание:

• Алюминиевый сплав сопротивляется разрыву с силой 32 кг/мм2. Это значение ниже, чем у стали или других композитных материалов. При одинаковой площади сечения алюминиевый кронштейн выдержит меньшую нагрузку, чем например стальной. Что повысить прочность, надо увеличить плошать сечения кронштейна или частоту установки. Каждый кронштейн – это мостик холода, через который здание теряет тепловую энергию. Чем их больше, тем выше потери.
• Температура плавления алюминиевой НВФ около 650 °С. Изменения в прочности начинаются при нагреве до 300 °С. Минимальная температура пожара 1000 °C Поэтому есть большая вероятность, что алюминиевая подсистема просто не выдержит. Она разрушится намного раньше, чем несущие конструкции.

Чем хорош алюминий

Материал достаточно легкий, пластичный, но прочный, относительно недорогой и очень стильно смотрится при оформлении фасада здания. Данный металл устойчив к любым веществам, которые способны вызывать коррозию. Это свойство он получил благодаря оксидной пленке, образующейся на поверхности.

Алюминий используют как для создания композитных панелей, которыми могут полностью покрывать стену, так и для стоечно-ригельной системы, куда устанавливают стеклопакеты или стекло. Учитывая малый вес как панели, так и системы очень легко устанавливаются. При этом конструкции, с использованием алюминия, долговечны и при правильном монтаже могут прослужить до 50 лет без любых изменений во внешнем виде.

Такой способ оформления здания хорошо подходит для офисных и торгово-развлекательных центров, бассейнов, спорткомплексов, оранжерей, теплиц, зимних садов и даже крыши. В последнее время можно увидеть алюминиевые конструкции даже на фасадах небольших частных домов.

Что такое вентилируемый фасад?

Вентилируемые фасады играют большую роль в сохранении долговечности и надежности здания. Дело в том, что именно благодаря их устройству стены не теряют возможность свободного парообмена. Если говорить проще, они дышат. Это позволяет избежать скопления влаги, которое приводит к разрушению строения, а также появления плесени и грибка. Образуется «подушка», которая оберегает здание от сезонных колебаний температур и создает более комфортную среду для жизни внутри помещения.

Что же собой представляет такая конструкция? Вентфасад – это внешняя облицовка частного или многоэтажного дома, которая имеет технический зазор между основанием (утеплителем) и отделочным материалом. Дополнительно в лицевой части есть отверстия, которые обеспечивают свободный поток воздуха.

Схема движения воздуха

Чтобы устроить вентилируемый фасад своими руками для коттеджа или дома, не нужно обладать особыми навыками и использовать сложное оборудование. А вот работы с промышленными, складскими или высотными жилыми строениями нуждаются в специальных согласованиях и расчетах в зависимости от специфики объекта.

Плюсы панелей

Алюминиевые
вентиляционные фасады имеют множество преимуществ, среди которых:

1. Длительный срок службы
   (более 50 лет). По данному показателю он схож с длительностью эксплуатации
   самого здания. Поэтому, при монтаже таких систем, можно быть уверенным, что
   конструкция простоит столько, сколько и само здание.
2. С помощью алюминиевых
   компонентов можно получить прочные каркасные элементы, которые способны
   выдержать большой вес облицовки.
3. Элементы конструкции
   имеют меньший вес, чем другие виды фасадных систем. Это дает возможность
   использовать панели для ветхих строений, многоэтажек и т.п.
4. Алюминий не боится
   перепадов температур, неблагоприятных условий, что дает возможность монтажа в
   любое время года и при любой температуре.
5. Панели не поддаются
   коррозии со временем и не разрушаются от температурных перепадов.
6. Алюминий обладает
   высокой теплоизоляцией, а также звукоизоляцией.
7. Такая конструкция
   помогает улучшить качество стен, исправить кривизну.

Большой
выбор материала – еще одно преимущество. В продаже можно найти множество
расцветок, форм, размеров алюминиевых панелей. Если найти нужный цвет не
удалось, материал можно покрасить. При этом его качественные свойства не
пострадают.

Методика расчета статических нагрузок НВФ

На сегодняшний день расчеты нагрузок производят согласно СНиП II-7-81 «Строительство в сейсмических районах», который предусматривает два подхода.

В первом случае, являющемся типовым для всех объектов, применяют линейно-спектральную методику (ЛСТ), основанную на разложении движения здания по собственным формам колебаний.

При расчетах также важную роль играет соотношение разных видов нагрузок. Особенностью анализа является введение существенных коэффициентов запаса, цель которых – защитить от непредвиденных рисков обрушения фасада.

Весовая нагрузка

Весовые нагрузки относятся к категории основных и значительно различаются в зависимости от применяемых отделочных материалов. Их вес может составлять от 7-8 кг/м2 до 100 кг/м2 в случае применения каменной облицовки.

Также стоит учитывать увеличение веса, вызванное высотой здания, и особенности местности, на которой расположен объект. Все эти факторы включаются в расчеты при выборе вариантов вентилируемых фасадов.

Ветровые нагрузки

Ветровые нагрузки сильно зависят от высоты сооружения, особенностей окружающего пространства и ветрового района. В особо активных зонах они могут превышать даже весовые факторы.

Расчет ветрового давления производят в соответствии с нормами СНиП «Нагрузки и воздействия», выбирая коэффициенты высоты и одного из трех типов местности.

Гололедная нагрузка

Этот параметр относится к категории кратковременных, но пренебрегать им не стоит. Нагрузка от обледенения может превышать вес самой отделки. Рассчитать ее можно либо по данным, полученным практическим путем, либо пользуясь приведенными выше нормативными документами.

Производители, инновации

Лидер на строительном рынке — торговая марка White Hills. Создает облицовочные каменные панели по технологии вибролитья. Обеспечивается высокое качество продукции, интересный дизайн. Используется система креплений, не позволяющая влаге оседать на стенах. Наблюдается постоянный цикл циркуляции воздуха.

Популярна компания Alucobond. С материалом просто работать. Долговечный, но при горении выделяет опасные вещества. При демонтаже нужно снимать дополнительный ряд панелей.

Компания Nord Fox. Доступные цены, высокое качество. Характерен широкий ассортимент фактур, текстур.

Как сделать алюминиевые обрамления фасадов своими руками

Краткий мастер-класс подобных метаморфоз с успехом можно посмотреть на фото или видео соответствующих тематик. Если выделить основные моменты, получится следующий алгоритм действий.

Советы по изготовлению алюминиевых рамок своими руками

1. Подготовительные работы, разметка и выбор соответствующего сечения профиля.

Отмеряем алюминиевый молдинг (профиль) нужного размера

2. Установку алюминиевого молдинга выполняют при помощи маленьких мебельных гвоздей или строительного степлера. Места крепления впоследствии закроются пластиковой вставкой.

Степлер — удобный инструментДля маскировки гвоздей отлично подходит пластиковая вставкаВ паз профиля вставляется уголокЧтобы не повредить последнюю вставку, при ее забивании молотком используйте прокладку

3. Стыки профиля фиксируются под углом в 45 градусов.

Производим подрезку под углом 45 градусов

Можно дополнительно проклеить места крепления профиля, пластиковая вставка устанавливается уже после всех работ.

Для того чтобы навесить фасады из алюминия, используются обычные или специальные петли

Как видно, подобная технология несложна в исполнении и не требует сложных навыков и специального оборудования. Обычный набор инструментов, имеющихся в каждом доме плюс немного времени и старания, и ваш гарнитур обретет вторую жизнь с модной и невероятно современной алюминиевой «защитой», столь прекрасно заметной на фото таких интерьеров.

Существует также и другая разновидность алюминиевых фасадов — плиточные. Такой фасад представляет собой плиту алюминия, которому придана необходимая конфигурация. Подобная новинка прекрасно вписывается в большинство современных интерьеров. Как и стекло, металлическая поверхность способна расширять пространство визуально.

Единственными недостатками, помимо довольно внушительной стоимости, будут некоторые неудобства в эксплуатации. Несмотря на то что металл отлично выдерживает температурный режим кухни, его поверхность необычайно чувствительна к механическим повреждениям и даже при бережном уходе мягкими средствами могут появиться мелкие царапины, существенно портящие внешний вид таких фасадов.

Какой бы ни выбрали современный стиль для вашей кухни, прекрасным дополнением будут алюминиевые фасады гарнитуров.

Большое значение будет иметь и материал наполнителя: стекло и глянцевая поверхность пластика будут расширять пространство визуально, а МДФ станет надежным и проверенным временем вариантом.

Для дополнительной декоративности используется фото печать на стекле или пластике кухонных фасадов. Профиль можно покрасить в подходящий цвет для идеального сочетания с разноцветной поверхностью МДФ.

Алюминиевые фасады прекрасно гармонируют с кухонными молдингами, хромированными поверхностями бытовой техники и стильными смесителями. Такой интерьер никогда не выйдет из моды, а благодаря невероятной практичности будет долго радовать хозяев безукоризненной красотой.

Конструкция фасадов

Смонтированные фасадные профили

Алюминиевый профиль спроектирован из нескольких элементов, которые образуют единую конструкцию. Это:

• Крепежи. К ним относятся анкера, на которых закрепляют кронштейны. Кроме того, крепежные элементы могут быть в виде заклепок, с помощью которых скрепляют кронштейны и профили, а также прочие элементы. Большинство производителей запрещают использовать винтовой крепеж.
• Кронштейны. Они классифицируются на усиленные и облегченные. В первом случае элементы обычно применяют для закрепления в плиты перекрытия, в случае если невозможно выполнить крепление в главную стену. Это может быть обусловлено тем, что материал, из которого сделаны стены, не может выдержать необходимых усилий на вырыв анкера. Второй вид крепят с шагом по вертикали 0,6-1 м.
• Система профилей. Вентфасад монтируется из алюминиевых профилей как российских, так и иностранных производителей. Их конструктивные особенности, дизайн и форма зависят от области назначения.

Всего выделяют несколько вариантов АКП:

1. L-образные. Их используют для облицовки около проемов дверей и окон.
2. Т-образные. К ним же относятся разные профили или так называемые Y профили. Их применяют вместе с легкими кронштейнами, и они считаются наиболее востребованным вариантом.
3. Конструктивные специального назначения. Это Н и F-образные изделия. Зачастую их используют для облицовки проемов дверей и окон, парапетов.
4. Замкнутые или П-образные, прямоугольные и квадратные. Они нашли свое применение вместе с усиленными кронштейнами. Такие изделия крепятся в плиты перекрытия.
5. Отделочные. Как правило, их применяют для закрепления облицовки из природного камня.

Регулировать дистанцию между поверхностью стены и направляющей можно с помощью алюминиевых кронштейнов, которые пропускают сквозь утеплитель.

Вентилируемый фасад может включать в себя разные виды утеплителя, однако чаще всего используют минеральную вату, поскольку она обладает превосходными звукоизоляционными и теплоизоляционными характеристиками.

Что касается мембраны защиты, то данный рулонный материал имеет главную функцию в виде защиты поверхности конструкции и стен от негативного влияние погоды – града, снега, ветра и дождя. Он хорошо предохраняет уязвимые слои композита и все системы, не давая впитывать излишнюю влагу. Мембрану монтируют между декоративным финишным слоем и утеплителем.

Есть ли вред для здоровья от вентфасадов

Нередко для утепления стен сооружения
применяется дополнительный слой. В качестве утеплителя используется материал, у
которого в составе бромированный замедлитель возгорания. При возникновении
пожара из антипирена выделяются дымовые газы, которые имеют высокую токсичность,
что приносит вред
организму человека.

Поскольку алюминиевые сплавы характеризуются
невысокой температурой плавления, то возникают сомнения в целесообразности их
использования в вентилируемых системах. Конструкции из алюминия утрачивают
конструкционную прочность при температуре 250-300 градусов. Даже небольшое
возгорание приводит к обрушению всей системы вентиляционного фасада, в
подконструкции которого имеется алюминиевый сплав. Если пламя усиливается, то
материал плавится и капает, поджигая все, что расположено на пути.

При качественном изготовлении навесных
вентфасадов, а также при грамотном проектировании и монтаже, конструкции
прослужат длительное время. В этом случае, вентилируемые фасады не обрушатся и
не загорятся, поэтому людям не будет грозить опасность.

Монтаж алюминиевых систем для фасадов

Это технологически выверенная последовательность действий, конечным результатом которой будет функционирующий вентилируемый фасад:

1. Разметка.
2. Установка кронштейнов.
3. Монтаж минерального утеплителя.
4. Установки профилей.
5. Установка облицовки.

Разметка

Монтаж алюминиевых конструкций и НВФ начинается с нанесения на стену маячковым линий, с помощью которых определятся места установки кронштейнов.

Для разметки используется лазерный уровень и измерительная рулетка. В первую очередь выносится нижняя граница фасада по горизонту, а затем крайняя по вертикали. От них наносится остальная разметка.

Установка кронштейнов

Качество монтажа алюминиевого профилязависит от расположения и прочности крепёжных кронштейнов. Обычно для устройства алюминиевого фасад кронштейны монтируются под вертикальный профиль. Шаг установки крепежных элементов по вертикали 500-1000 мм.

Шаг крепления оп горизонтали зависит от облицовочного материала. Надо помнить, что каждый элемент крепится не менее чем на два профиля.

Монтаж минерального утеплителя

Это процесс не вызывает особых сложностей. Листы минеральной ваты устанавливаются снизу вверх. Щели между ними заделываются обрезками утеплителя.

Для установки на кронштейны в минеральной вате прорезаются отверстия. Если шаг крепления кронштейнов не совпадает с размерами листа, то он дополнительно закрепляется тарельчатыми дюбелями из расчёта 4 шт. на квадратный метр.

Установки профилей

Профили устанавливаются в пазы кронштейнов строго вертикально или горизонтально. Затем дополнительно закрепляются саморезами по металлу. Между собой соединятся с зазором 5-10 мм при помощи планок и саморезов.

В процесс монтажа несущего каркаса может возникнуть необходимость в гибке алюминиевого профиля или его резке.

Гибка профиля — трудоёмкий процесс. Его можно гнуть вручную или с помощью специального станка. Если надо согнуть несколько профилей, то лучше заказать их у профессионала. Покупка станка оправдана только в случае каждодневной работы по монтажу фасадов.

Резка алюминиевого профиля – сложная задача, требующая специализированных навыков и знаний. Во-первых, надо знать, как разметить алюминиевый профиль для фасадов. Он режется не в одной, а в двух плоскостях. Поэтому надо представляет, как разрез выглядит в пространстве.

Лучше заранее заказать работы по раскройке в организации, где есть станок для резки алюминиевого профиля. С его помощью разрез получается ровный, без искривлений.

Установка облицовки

Алюминиевые кассеты монтируется двумя способами:

1. Открытый. На композитной кассете предусмотрены отогнутые перфорированные края. С их помощью она крепится к профилю на саморезы по металлу.
2. Закрытый. У кассеты только одна верхняя перфорированная кромка. Нижней частью она защелкивается в предыдущую панель. Первый ряд облицовочных элементов устанавливается на направляющую для фасада.

Алюминиевый фасад преображает и украшает здание. Он придаёт дополнительную прочность, сохраняет тепловую энергию. Правильный с технической точки зрения монтаж фасада – это залог долговечности здания.

Способы облицовки

Традиционно строители используют два основных способа по облицеванию зданий керамогранитными плитами:

1. Прикрепление плит на клей. Технология схожа со способом облицовки керамогранитом внутренних помещений, с разницей лишь в том, что для наружных работ используется другой клей. Естественно, что он должен быть очень устойчив к различным явлениям окружающей среды, не разрушаться при повышенной влажности или низкой температуре. Стоит помнить и о том, что монтаж производится только в теплое время года, когда температура не опускается отметки ниже +5 градусов. Очень популярен данный вид облицовки для цокольных этажей;
2. Установка вентфасадов. Чаще всего применяется при внешней облицовке стен зданий. Явное преимущество второго способа в том, что он достаточно прост для самостоятельного монтажа. При этом можно проложить слой утеплителя, делая здание еще более защищенным. Технология установки вентилируемых фасадов отработана годами и заключается в следующем: к основной конструкции, которая состоит из металлического несущего каркаса, приделываются плиты из керамогранита. При утеплении здания между слоем утеплителя и керамогранитом необходимо оставлять воздушный зазор для циркуляции воздуха. Именно благодаря этому создается большая защита в морозы, а при летней жаре появляется возможность для «выветривания» излишнего тепла.

Сами крепления для керамогранитных плит бывают двух видов: видимые и скрытные. У видимых крепления выступают за облицовку. Это могут быть саморезы, клипсы, заклепки. Иногда по окончании монтажных работ видимые элементы окрашиваются в цвет плит.

Пользуется популярностью облицовка керамогранитом только цокольного этажа

Таким образом, керамогранит является наиболее достойным вариантом для облицовки зданий. Лучше всего использовать как вентилируемый фасад, так как воздух, который циркулирует в зазорах, позволяет стенам «проветриваться».
