Армирование ленточного фундамента чертежи - с особым упором на сложные участки каркаса

Как правильно вязать каркас

Итак, как правильно сделать арматурный каркас для фундамента?

Предварительно изучаются проектные чертежи, так как именно от надежности основания зависит эксплуатационный срок сооружения.

Чтобы избежать ошибок, рекомендуется во время работы соблюдать определенные правила:

минимальный напуск – от пяти сантиметров;
на угловых участках прутья, располагаемые перпендикулярно, связываются друг с другом. Блоки, не имеющие между собой соединений, использовать запрещается. Отличный вариант – углы, подготовленные из согнутой арматуры. Эта схема устройства каркаса считается более качественной. Правда, потребуется определенное оснащение, чтобы сгибать прутья, сечение которых превышает четырнадцать миллиметров;
если соединения выполняются вязальной проволокой, они должны отличаться плотностью. Пользуясь специальным крючком, проволоку следует затянуть до упора, не оставляя свободных мест между хомутами и арматурными прутьями. Обязательно проверяется хомут на подвижность. Если рукой его легко сместить, необходимо выполнить дополнительную связку;

разбежка между арматурными прутьями должна соответствовать чертежам проектного задания;
арматурный каркас для плитного или иного фундамента в опалубочной конструкции устанавливается ровно, со всех сторон металл должен быть окружен бетонным раствором, защищающим от коррозии;
арматура сгибается на холодную, без предварительного нагревания, чтобы не снизить прочность металла.

Как связывать арматурный каркас

Эскиз создания правильной связки арматуры фундамента Некоторые чертежи уже предусматривают метод соединения, если проведен расчет допустимой нагрузки на основание. Но большинство строителей используют метод сварки или связывания. Сварку сейчас мало используют, ведь из-за длительного локального нагрева металл меняет свою структуру и слегка деформируется. А вот связывание обеспечивает достаточную гибкость. Для связывания рекомендуется использовать мягкую прочную стальную проволоку диаметром 3−4 мм, а также плоскогубцы или зажимы.

Принцип армирования монолитной плиты:

Сначала нужно сделать опалубку, на внутренней части за 5 см от края установить рулонную гидроизоляцию.
Затем установить на расстоянии до 5 см от песчано-гравийной подушки горизонтальный арматурный пояс, укрепить его колышками или уплотнителями. Арматура не должна соприкасаться с подушкой и боковыми стенками опалубки.
С интервалом 200−400 мм устанавливают вертикальные прутья, в нижней кромке связываются с горизонтальным поясом. С целью увеличить прочность здания, в углах армирование устанавливают чаще, дополнительно усиливают продольными прутьями.
Горизонтальные пояса монтируют с интервалом 15 см, но учитывают толщину плиты. В некоторых случаях дистанцию можно уменьшить, но не увеличивать. Последовательно связывают вертикали с горизонтальным поясом.
Выводят вертикальный слой арматуры выше залегания верхней кромки фундамента. Она затем свяжется с нижним краем несущих стен.

По окончании армирования вся конструкция заливается бетоном.

Схема армирования

Монолитные железобетонные плиты считаются одними из самых надежных фундаментов. Их недостатком является высокая себестоимость конструкции, но довольно часто именно плиты становятся единственно возможным вариантом устройства подземной части дома.

Следует сразу же оговориться, что количество, диаметр и шаг арматурных стержней в верхней и нижней сетке определяется согласно произведенным расчетам. В них учитываются постоянные и временные нагрузки, грунтовые условия и другие не менее важные факторы

Кроме того, принимаются во внимание зоны продавливания. Здесь выполняется дополнительное усиление каркаса

Шаг стержней под несущими стенами рекомендуется уменьшать в два раза от аналогичного размера в основных сетках.

Сетка состоит из продольных и поперечных металлических прутьев. Отсутствие тех или иных неминуемо приводит к разрушению бетонного монолита. Шаг арматурных стержней в основных ячейках принимают, как правило, 150-200мм, хотя при малых расчетных нагрузках он может увеличиваться и до 400мм. Существует правило, устанавливающее минимальное расстояние от одного металлического прута до другого. Оно не может превышать толщину фундаментной плиты более чем в полтора раза.

Верхние и нижние арматурные сетки смогут взаимно работать только в том случае, если они будут объединены вертикальными стержнями, которые устанавливают в каждой ячейке или через одну. Для жесткости, на торцах плиты требуется закладывать еще и связанные с каркасом П-образные стержни. Их длина в расправленном состоянии должна составлять не менее удвоенной толщины плиты.

Для сопряжения с монолитными подвальными стенами или цоколем, в местах их стыковки с фундаментной плитой монтируют арматурные выпуски. В зоне расположения основного каркаса их загибают и фиксируют к элементам сеток.

Сложные участки схемы.

Если вы планируете возводить капитальное и масштабное сооружение, то оно наверняка потребует создание сложного сборного или монолитного основания. Как правило, такие схемы невозможно уместить на одном чертеже. Поэтому специалисты в строительной индустрии настоятельно рекомендуют разрабатывать отдельные схемы сложных участков. Как вариант, можно нанести на главный план дополнительные осевые линии и обозначение сечения (при необходимости), а также создать крупные разрезы на листе, предварительно сделав отметку об этом. Кроме того, в зависимости от степени сечения рекомендуется выбирать масштаб 1 к 20, 1 к 25, либо 1 к 50, для того, чтобы максимально приблизить разрез и сложные конструкционные элементы.

План фундамента ленточного чертеж.

Этапы работ по обустройству арматурного каркаса

Основание под фундамент выполняется из слоя песка не менее 10 см, песок накрывается слоем щебня фракции 2-5, затем песчано-щебёночное основание трамбуется, и только потом следует приступать к укладке и вязке арматурного каркаса.

Арматурные пруты, обрезанные по длине фундаментной ленты одной стороны, раскладываются на расстоянии 20-30 см между собой по дну фундамента. По углам они прикручиваются мягкой вязальной проволокой к вертикальным стержням, а также между собой при образовании нахлёста.
Для создания вертикальных угловых опор каркаса горизонтальные нижние пруты каркаса изгибаются под углом 90 градусов. Удлиняются соединением внахлёст и креплением проволокой.
Для облегчения производства работ по армированию углов фундамента допускается устройство анкеров, работы аналогичны устройству ростверков или армопоясов. По всем углам фундамента в грунт вбиваются по 4 металлических прута, снизу покрытые битумной смолой для гидроизоляции. Они выполняют роль анкеров для крепления каркаса. В сечении вбитые штыри-анкера должны образовать квадрат со сторонами, параллельными фундаментной ленте.

Вбитые в землю анкера, на которые крепится каркас Источник sjthemes.com

К анкерам прикручиваются или прихватываются для фиксации вертикальные арматурные прутья , равные высоте фундамента.Все вертикальные пруты связываются или привариваются между собой по периметру, образуя конструкцию столба.
Для того, чтобы избежать соприкосновения металла и песчано-щебёночного основания, по всей длине прута под него с интервалом в 1 м подкладывают половинки кирпича.
Нарезаются пруты для поперечной укладки арматуры. Их длина должна быть меньше ширины монолитной ленты на 10 см, то есть поперечины должны быть полностью укрыты заливаемым бетоном с расстоянием от наружной стенки фундамента 5 см.
Шаг армирования фундамента поперечными стержнями 50 см по всей длине продольной арматуры.
Все соединения арматуры скручиваются вязальной проволокой.
В зависимости от длины стороны фундамента расстояние между вертикальными стержнями колеблется от 30 до 80 см.
Продольных рядов может быть достаточно лишь двух:верхнего и нижнего.
Каждый горизонтальный ряд параллелен нижнему и аналогичен ему.

Каркас вполне допустимо собрать вблизи от фундамента, а затем просто опустить его в траншею или опалубки.

Каркас не обязательно собирать внутри подготовленной для фундамента ямы – монтаж можно сделать и снаружи, а потом опустить всю конструкцию вниз Источник newspasky.ru

Конечно, такой способ возможен только при наличии ровного участка для сборки, иначе трудно добиться точного выполнения работы.

Особенности чертежа ленточного фундамента

Ленточное основание представляет собой бетонную ленту, которая проходит по всему периметру будущей постройки. Оно чаще всего используется в дачном строительстве, так как позволяет в короткий срок возвести фундамент на любом типе грунта. Такой тип фундамента является универсальным.

Ленточное основание может использоваться:

для зданий из бетона кирпича и камня;
для построек с тяжелым перекрытием (сборных железобетонных или монолитных, металлических);
если участок состоит из разного типа грунта (например, одна часть — песок, а другая – пучинистые суглинки);
если запланирован в здании цокольный этаж или подвальное помещение.

Ленточные фундаменты популярны среди частных домостроителей в силу своей технологической простоты исполнения

Ленточные фундаменты подразделяются на: сборные, монолитные, бутовые.

На этапе планирования необходимо правильно выбрать необходимые элементы для армировки и их количество. Поэтому рекомендуется составить подробный чертеж будущего фундамента с выбранной схемой. Если допустить ошибку на этапе проектирования (сэкономив строительный материал, неправильно спроектировав конструкцию, выполнив неточно чертеж), это может привести впоследствии к отрицательным последствиям.

Чаще всего сталкиваются с такими проблемами, возникающими из-за неправильно выполненного чертежа:

перекос;
недостаточное количество материала;
деформации разного рода;
неравномерные осадки;
появление трещин и т.д.

Расчет количества элементов, правильно выполненный чертеж и следование ему на всех этапах позволит возвести прочную и долговечную конструкцию. Для того, чтобы выполнить расчет количества арматуры ленточного фундамента проще всего воспользоваться онлайн калькулятором или специальной программой.

Расположение арматуры в конструкции и общие положения

Стержни, заложенные в бетон, различаются по назначению:

Продольные горизонтальные (рабочая арматура). Располагаются вдоль ленты, воспринимают изгибающую нагрузку. Диаметр подбирается расчетом. Для любой конструкции, толщина которой составляет 15 см и менее армирование закладывается в один слой. Для элементов с толщиной более 15 см (ленточные фундаменты) используется арматурный каркас, который состоит чаще всего из нижнего и верхнего армирования. В ленточном фундаменте диаметры продольных стержней для изготовления каркасов могут отличаться, но нижние всегда принимаются большего или равного (для небольших нагрузок) диаметра.
Поперечные горизонтальные (хомуты). Обеспечивают совместную работу продольного армирования, связывают арматурный каркас в единое целое. Назначаются из конструктивных соображений (без расчета).
Вертикальные (хомуты). При толщине конструкции более 15 см требуется связать не только продольные пруты, расположенные в одном горизонтальном уровне, но и верхнюю и нижнюю часть арматурного каркаса. Функцию берут на себя вертикальные хомуты. Диаметр и шаг назначается из конструктивных соображений.

Для каждого типа армирования отдельно рассматривается:

диаметр;
шаг;
количество стержней.

Общими требованиями, о которых далее будет рассказано подробно, являются:

марка стали;
класс арматуры;
защитный слой.

Порядок выполнения армирования ленточного фундамента

Существующая схема армирования ленточного основания для строительства дома подразумевает следование нескольким обязательным правилам:

Применение при проведении армирования стержней класса от А400
Минимизация использования сварки при соединении стержней, так как такая технология способствует ослаблению сечений
На углах каркас можно только связывать, использование сварки на углах не рекомендуется
Защитный выложенный слой использующегося в конкретной ситуации бетона должен быть не менее 4 сантиметров для защиты металлических элементов от негативного воздействия окружающей среды, коррозии
Не рекомендуется использование гладкой арматуры
Бетон при выкладке обязан не иметь возможности застревать между стержнями, что позволит исключить контроль за отказом, за слишком частым расположением металлических стержней

Создать арматурный каркас поможет подробная пошаговая инструкция с приведенными для наглядности фото и видео. Существенным преимуществом армированных ленточных фундаментов становится сочетание высокой надежности и доступной стоимости. Сталь и бетон являются высокопрочными материалами.

Это важно для создания основания для строительства на любых грунтах, кроме и так от природы стабильных и надежных скал. В иных ситуациях любой фундамент армирование избавит от разрушений, возникающих из-за напряжения

Как формируется

При проведении таких работ, как армирование ленточного фундамента, чертежи включают три группы стержней:

Применяемые для укладки вдоль ленты использующиеся рабочие стержни
Горизонтальные элементы, располагающиеся поперечно
Вертикальные варианты, поперечные

Задачей поперечной арматуры становится соединение всех рабочих элементов в стабильное в применении единое целое надежных инновационных рабочих прутов. Она часто называется хомутами.

Важной особенность проведения работ становится использование при такой деятельности, как армирование ленточного фундамента снип и других нормативных специализированных документов. При расчете используется СНиП 52-01-2203

В этом нормативном документе легко найти все необходимые расчеты для создания армирования ленточного фундамента небольшого по площади загородного дома.

Какие требования к бетону определяются нормативными документами?

Если выдерживать порядок создания армирования, важно соблюсти обязательные требования к использующемуся в конкретной работе бетону. Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом

Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5

Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом. Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5.

Требования, предъявляемые к арматуре

Эти показатели определяются нормативами и стандартами. Надежный фундамент армирование использует на основе стержней:

горячекатную арматуру периодического профиля,
механически упрочненную арматуру
термически обработанную арматуру

Именно ГОСТ позволяет рассчитывать показатели предельных погруженных состояний, которые в нем строго разведены по группам. Показатели определяются на основании прописанных в госстандартах требований, которые определяются на испытательных стендах. Любая нормативно-техническая документация, которая используется при определении надежности армирования, должна быть обязательно утверждена официальными контролирующими органами.

Какие основные правила важно учитывать при выполнении работ?

Как правило, армирование при проведении загородного и строительства осуществляется самостоятельно. В этом случае требования СНиП и ГОСТ не всегда выдерживаются столь внимательно.

По этой причине, рассматривая, как армировать ленточный фундамент своими руками, важно придерживаться некоторых обязательных правил:

При выполнении армирование ленточного фундамента будущего строения, включающего 1-2 этажа, используются прутья с показателем диаметра 10-24 мм.
Не рекомендуется использование сварных соединений
При создании ленточного фундамента своими реками потребуется обязательное создание опалубки

Процент армирования фундаментной плиты

Чтобы бетон стал железобетоном, недостаточно просто положить арматуру. Существует такое понятие – минимальная площадь сечения продольной арматуры в железобетонных элементах. Если процент арматуры окажется ниже минимального, то состояние перехода бетона в железобетон не случится, бетон по-прежнему останется бетоном. Магия? Нет. Просто для того чтобы арматура сыграла свою роль ее должно быть достаточное количество. СНиП 2.03.01-84 пункт 5.16 гласит, что минимальный процент армирования фундаментной плиты составляет:

0,05% от площади сечения бетона. Арматура S в изгибаемых, а также во внецентренно растянутых элементах при расположении продольной силы за пределами рабочей высоты сечения
0,05% от площади сечения бетона. Арматура S, S” во внецентренно растянутых элементах при расположении продольной силы между арматурой S и S”
От 0,1 до 0,25 %. Арматура S, S” во внецентренно сжатых элементах
В элементах с продольной арматурой, расположенной равномерно по контуру сечения, а также в центрально-растянутых элементах, минимальная площадь сечения всей продольной арматуры должна приниматься вдвое больше величин указанных выше.

Кашу маслом не испортишь, а вот фундамент арматурой испортить можно. Поэтому есть и максимальный процент армирования. Превышение нормативов ухудшит технические характеристики железобетона. Максимальный процент армирования для колонн составляет 5%, а во всех остальных случаях 4%. Нужно учесть, что бетонная смесь должна свободно проникать между арматурой.

Принципы создания конструкторской документации на основание

Чертежи фундамента включают в себя горизонтальные и вертикальные сечения основания, которые демонстрируют конфигурацию основных элементов опоры: столбчатые основания, несущие конструкции стен, колонны, оборудование и др. Общие чертежи фундамента вычерчиваются в масштабе М1:100, а также М1:200 и М1:400. Для начала на чертеж наносят главные разбивочные оси, оси столбчатых опор и колонн.

Ведомость деталей на один элемент.

Контур фундамента чертят линиями с номинальной толщиной 0,5 мм (тонкие) и 1 мм (основные). На общем плане обязательно показывают проектную конфигурацию основной подошвы фундамента дома, подготовок и подсыпок под подошвы, изменения глубины и уступы при различных глубинах заложения. Обязательным является отображение монолитных и сборных элементов конструкции.

Если конструкция предполагает наличие технологических отверстий для инженерных коммуникаций, то они должны быть показаны на плане с привязкой к ближайшим осям, вычерчиванием нижней части и присвоением порядкового номера отверстия.

Данные уступы и отверстия вычерчиваются с использованием линий невидимого контура. В отдельных случаях отверстия затушевывают. Все величины размеров и ссылки на отметки вносят в экспликацию проектной документации на дом.

Каждый чертеж основания здания включает геодезические отметки для определения «общего нуля» и обозначения глубин заложения основных участков. Если глубина заложения имеет постоянную величину, то она указывается в сноске примечания. Отметки противоположных углов здания и точки пересечения основных осей должны иметь привязку к координатам, отмеченным на генеральном плане участка.

В планах столбчатых фундаментовпри нанесении изображения показывают длину и ширину столбов с учетом каждого уступа местности. Подошву показывают отдельно с указанием ширины обреза. Размеры наносят, учитывая генеральный план и габариты дома.

Ленточные фундаменты.

Для более точного отображения конструкции опор дома в чертежи включают поперечные сечения.

Плоскость сечения заполняется штриховкой. Сечения чертят в масштабе М1:50, М1:25 и М1:20, как правило, на отдельном листе с внесением в основную спецификацию элементов. При незначительных размерах и малой сложности фундамента сечения располагают на основном листе совместно с планом основания.

Сечения включают в себя изображение основных контуров фундаментной опоры, цоколя, нижней части стены, уровень грунта, отмостку наружных стен, гидроизоляцию и технологические отверстия.

Одним из условий является отображение отметки 0.00 (общий ноль). Все отметки желательно располагать строго на одной линии. Полки выноски разворачиваются в противоположную сторону от сечения.

Каждый чертеж основания дома должен иметь примечания по конструкции фундамента, подготовительным и гидроизоляционным работам. Справа располагают таблицу нормативных нагрузок на основание и спецификацию стандартных бетонных, стальных и железобетонных составляющих опоры. При устройстве конструкции из отдельных элементов составляют план монтажа и развертку с указанием расположения отдельных блоков.

План фундамента – основной ориентир при строительстве опоры здания. Поэтому от его точности и информативности зависит качество дальнейших работ.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются при помощи коротких отрезков прутка.

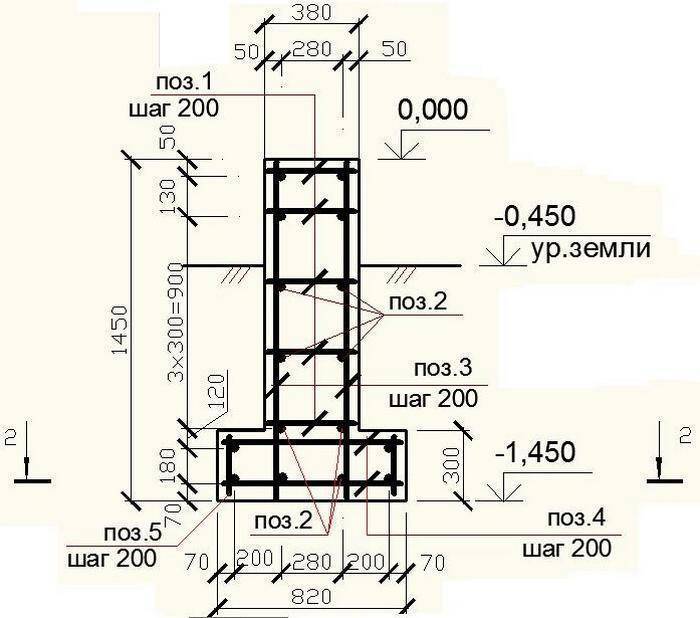

Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Схемы и чертежи укладки арматуры

Схема армирования дает полное представление о расположении элементов каркаса в пространстве. Когда толщина монолитной плиты меньше 15 см, то фундаменту достаточно жесткости, которую обеспечивает одна сетка из продольных и поперечных прутков, расположенных перпендикулярно друг к другу с проектным шагом.

Для легких блочных построек оптимальной высотой плиты считается 15–25 см, для жилых домов и коттеджей – 25–35 см. В этом случае арматурный каркас представляет собой соединенные между собой вертикальными прутками два пояса – верхний и нижний.

Основные параметры плиты

В простом варианте исполнения армирующий пояс представляет собой сетку, где арматура размещена по отношению друг к другу с одинаковым шагом, равным от 20 до 40 см. Расстояние между прутками, выбирается, исходя из расчетных нагрузок, действующих на фундамент.

Например, для кирпичных и других тяжелых домов выбирают шаг в 20 см, тогда как для одноэтажных каркасных коттеджей расстояние между силовыми элементами может быть увеличено до 30–40 см.

Шаг армирования должен быть меньше толщины фундаментной плиты минимум в 1,5 раза.

На практике чаще всего возникает потребность в армировании в два слоя. Тогда, согласно СП 63.13330.2018, верхний и нижний пояса соединяют между собой П-образными хомутами. Длина такого хомута должна превышать проектную толщину монолитной плиты минимум в два раза.

Концы арматуры должны быть утоплены в тело бетона минимум на 2–3 см со всех сторон. В противном случае металл быстро окисляется и возможно преждевременное разрушение силовой конструкции.

Зоны продавливания

В местах, где несущие стенки опираются на фундамент, возникает необходимость усиления армокаркаса. С этой целью уменьшают шаг армирования.

Например, если по основной площади прутки выкладывались через 20 см, то под стенами можно сократить это расстояние до 10 см. В противном случае остается риск деформации фундамента и появлений трещин.

С этой целью в армокаркасе основания оставляют вертикальные выпуски, которые послужат связующим звеном нескольких конструктивных элементов.

Дополнительное усиление арматурного каркаса

На практике часто возникают ситуации, когда требуется усиление арматурного каркаса в местах, где на фундамент действуют максимальные нагрузки, например, под колонами и действующими каминами внутри помещения.

В этом случае можно увеличить размер сечения прутков или ввести дополнительные продольные стержни в нижний пояс, поскольку именно на нижнюю часть силовой конструкции действует максимальное давление.
