Разновидности резервуаров
Устанавливаются баки для воды разной конфигурации. Способ нагрева воды также может отличаться. Выбирая емкость, следует учитывать все нюансы.
Предназначение бака для горячей воды в бане
Вместимость
Объем устанавливаемого бака зависит от количества человек, которые одновременно могут находиться в бане и использовать горячую воду. В среднем на каждого следует предусмотреть 10…20 литров кипятка (с небольшим запасом). Сегодня выпускаются резервуары объемом 50…100 л. Как правило, бак вместимостью, превышающей 100 л, устанавливать нецелесообразно.
Форма емкости может быть любой
Материал
При выборе емкости нужно учитывать, что она должна быть способной выдерживать воздействие высоких температур (до 250 градусов) в течение длительного времени.
Металлический бак для воды в бане
Не стоит пытаться сэкономить и устанавливать баки из черных металлов. Такой подход не может быть оправдан не с точки зрения эстетики, а в основном из практических соображений. От постоянного воздействия высоких температур металл со временем деформируется, на нем появятся следы коррозии. Это значительно снижает эксплуатационный ресурс емкостей и качество воды в них.
Наиболее распространенный вариант бака – конструкция из нержавеющей стали. Востребованность таких резервуаров объясняется их привлекательным внешним видом, прочностью, стойкостью к различным видам внешних воздействий, высокой скоростью прогрева, способностью долго сохранять тепло, сравнительно малым весом, гигиеничностью, высокой долговечностью и простотой ухода. Конфигурация бака может быть разной. Но стоит качественная нержавеющая сталь немало. И нужно учитывать, что сегодня предлагается много поддельной продукции, которая в скором времени заржавеет.
Не так часто, но встречаются баки, выполненные из чугуна. Появление ржавчины им не страшно. Однако нужно учитывать, что, несмотря на то, что вода в таких конструкциях не будет быстро остывать, для ее нагрева требуется больше времени. Из-за громоздкости резервуаров нужно грамотно продумать их местоположение. Сегодня не так много компаний занимаются выпуском чугунных баков, да и стоят они не очень дешево.
Покрытые эмалью емкости можно использовать, но и они не являются оптимальным вариантом. Конечно, такой материал не поддается коррозии и очень гигиеничен
Но низкая стойкость к механическим повреждениям со временем неизбежно приведет к тому, что металл с довольно тонким покрытием покроется сколами (в результате не очень осторожного обращения) и эти участки заржавеют. Устранить проблему уже не получится.
Местоположение и конструктив
Для размещения бака используются три способа: традиционный (непосредственно около топки), на дымоходе и выносной. Чем они отличаются?
Печь для бани с баком
Встроенный в печь бак
Резервуар может находиться сбоку или над топкой. Вода в нем нагревается достаточно быстро (воздействует открытый огонь). Для ее слива устанавливается шаровой кран. Конечно, такая конструкция не предполагает проведение работ по прокладке трубопровода, что экономит трудовые и материальные ресурсы. Однако пользоваться такой емкостью не слишком удобно, обычно устанавливаются бак не очень большой вместимости, да и его установка отнимает полезную площадь в парилке, которой обычно и так не очень много. Лучшее решение в малогабаритных банях – верхнее расположение бака. Так как металл будет напрямую контактировать с огнем, толщина стенок резервуара должна быть не менее 8 мм.
Бак для воды рядом с металлической топкой
Резервуар на трубе
Если высота потолка позволяет, можно установить бак на дымовую трубу. Нагрев воды осуществляется проходящими по ней горячими газами. Для упрощения процесса монтажа есть возможность приобрести емкость со встроенными коленами дымохода. Такой бак можно зафиксировать без особых усилий. При помощи прокладки трубопровода от резервуара можно провести воду в любую точку бани, для чего к нижней части емкости подсоединяется труба, обеспечивающая поступление жидкости, например, в душ. Наполнять бак, установленный таким образом, не очень просто из-за высокого расположения заливного отверстия. Лучше всего для этих целей использовать шланг, опущенный в емкость.
Резервуар на трубе

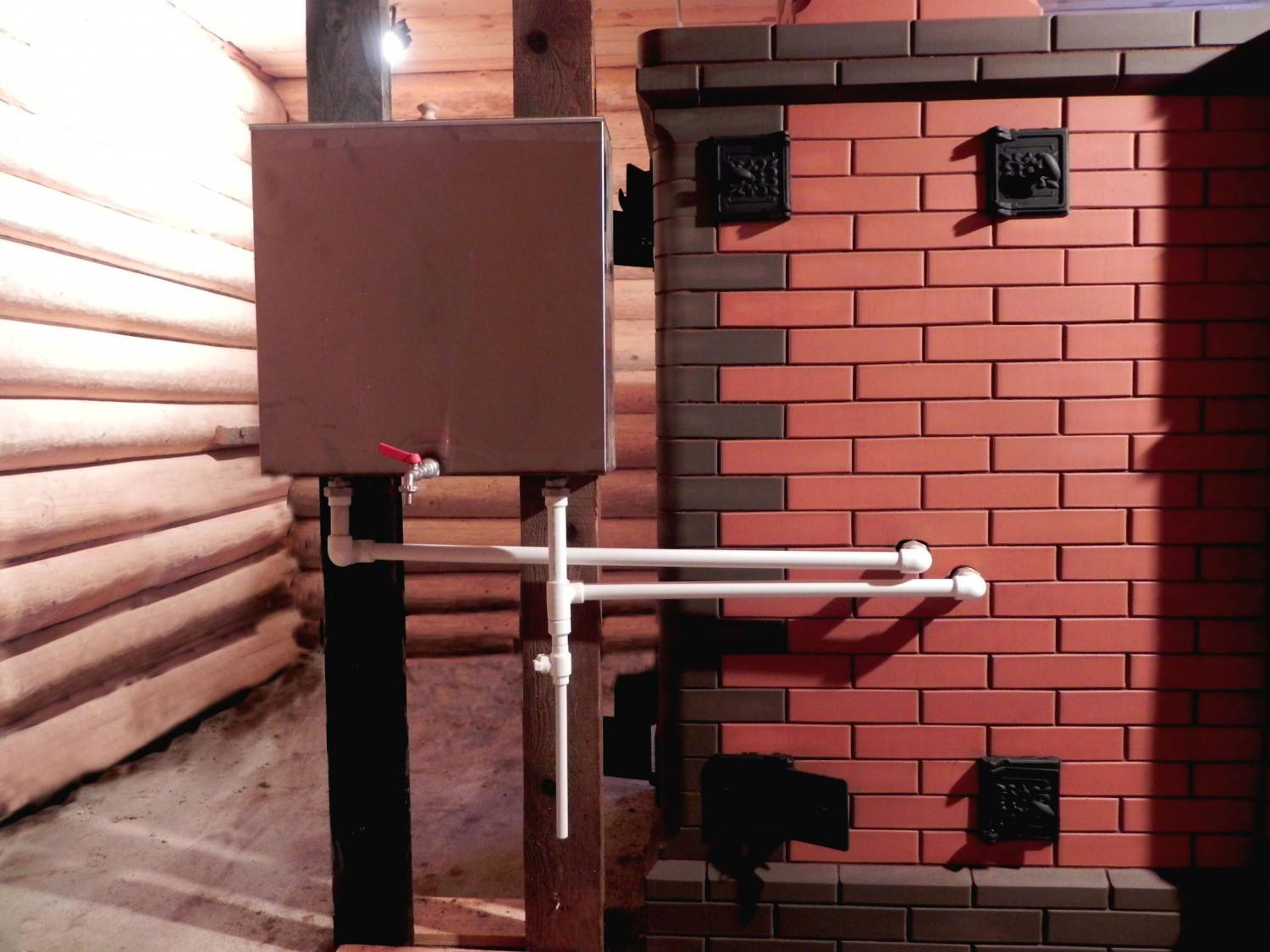

Выносная конструкция
Благодаря установке на каменку теплообменника (на дымовой трубе или непосредственно на печи) и естественной конвекции, есть возможность разместить бак в моечном отделении.
Бак для воды над кирпичной топкой
Теплообменник может быть интегрирован в печь (быть съемным или несъемным), но можно без проблем установить его и самостоятельно. Он представляет собой змеевик или емкость объемом в несколько литров с патрубками для создания контура.
Типы баков
Существует три типа конструкции:
- Встроенные,
- Выносные;
- На трубе.
Каждый тип обладает определенными достоинствами и недостатками, которые мы рассмотрим ниже.
Встроенный
В свое время емкости для бани делали исключительно встроенными, которые устанавливались в процессе возведения печи. Нижняя часть котла в этом случае располагается в верхней части топки. Соответственно, его дно напрямую контактирует с огнем в печи.
Основным достоинством таких емкостей является быстрый подогрев. Поэтому большой популярностью пользуются котлы для бани с баком для воды.
К недостаткам этой конструкции следует отнести то, что размер емкости ограничен размером печи или котла. Кроме того, каменка для бани с баком для воды обладает меньшей теплоотдачей, так как тепло в знаительной мере используется для обогрева котла.

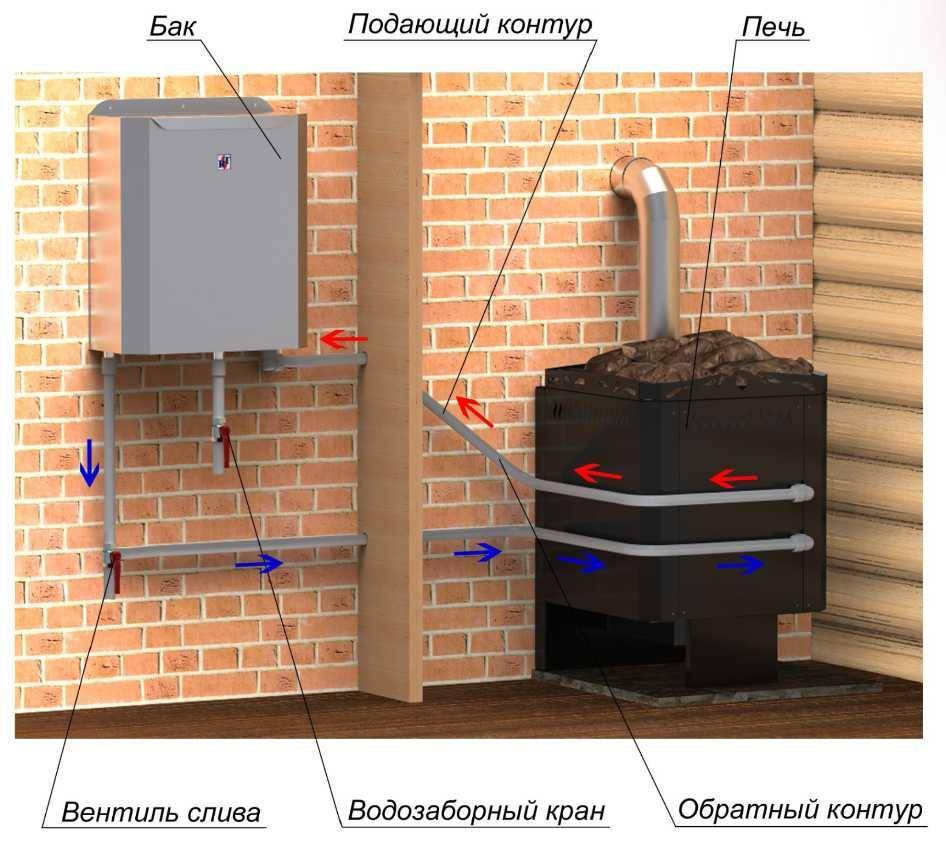

Выносной
Выносные баки для воды в баню отличаются тем, что их можно расположить в любом месте, как правило — в моечной. Это связано с тем, что нагрев осуществляется при помощи теплообменника, расположенного в печи, который сообщается с емкостью при помощи системы медных и латунных труб.
По законам физики, холодная вода опускается в теплообменник, а горячая поднимается вверх и попадает в выносной бак для воды в баню.
Недостатком конструкции является то, что емкость может стать причиной ожога. Это особенно опасно, если в семье имеются маленькие дети.
На трубе
Если баня используется не час-два, а к примеру, целый день, то целесообразней использовать бак для воды для бани на трубе, через которую выходит дым из печи. Монтируется такая конструкция, как правило, на чердаке, реже – над печкой. Вода в нем будет горячей долгое время даже после прекращения топки.
Обычно такие емкости довольно габаритные в результате того, большую площадь имеет сама труба. Благодаря этому вода в них греется быстро и равномерно, к тому же не снижается теплоотдача печи.
Есть и еще один плюс такой конструкции – предотвращается утечка дыма через трубу, так как бак под воду в баню выполняет функцию предохранителя. Сама же емкость не испортит своим видом интерьер помещения, так как будет скрыта на чердаке.
Установка и подключение теплообменника и бака в бане
- Найдите подходящее место для монтажа выносного резервуара. Если все детали конструкции располагаются в одном помещении, его чаще всего вешают на ближайшую к нагревательному агрегату стену, выше рекуператора на 200-300 мм.
- Закрепите дюбелями деревянные плашки – это те направляющие, на которые вы навесите бак. Это нужно, чтобы емкость не прикасалась своей горячей поверхностью к элементам интерьера.
- Укрепите сборку кронштейнами – для большей надежности.
- Оснастите выносной бак 4 патрубками, после чего, используя фитинги, два первых соедините с соответствующими у бака (для прямой и обратной подачи воды), третий закройте клапаном, к четвертому подключите душ (кран).
- Установите (в нижней точке) вентиль на реверсной линии – для слива воды.
- Подключите все элементы и проверьте систему на отсутствие протечек.
Что нужно знать об эксплуатации
Если вы ознакомились с инструкцией, купили теплообменник в баню, убедитесь, что выполняются следующие условия:
Крепежные соединения должны быть подвижными – это поможет минимизировать деформацию узлов рекуператора под влиянием высоких температур.
Уплотнители обязаны быть изготовлены из термостойких материалов.
Емкость выносного резервуара выбирается из такого расчета, чтобы он вмещал объем воды, нагреваемый за 2 часа.
Важно, чтобы соблюдалась полная совместимость с отопительным агрегатом.
Устройство должно потреблять не более 10% энергии, вырабатываемой печью.
Безопасность при эксплуатации
Чтобы предупредить возникновение аварийных ситуаций, соблюдайте следующие меры предосторожности:
не крепите трубы непосредственно к стенам;
следите, чтобы в баке всегда хватало воды, иначе быстро столкнетесь с проблемой накипи или даже с пожароопасной ситуацией;
постоянно проверяйте работу аппарата и бейте тревогу при ее резком нарушении;
используйте только термостойкие прокладки и регулярно обращайте внимание на то, в каком они состоянии.
Плюсы и минусы разных конструкций
В зависимости от обстоятельств отдельные достоинства могут перевешивать недостатки. Понятно, что если бак расположен на печи или пристроен сбоку, то из этого следует три неприятные вещи:
- постоянный нагрев воды приведет к образованию пара, но это будет не тот разогретый свыше 100 градусов пар, который зовется легким – тот получают только с перегретых камней. А из емкости будет валить обычный тяжелый пар, от которого в парилке тяжело находиться.
- использовать нагретую воду для мытья проблематично, если парная не совмещена с парилкой. Придется носить горячую воду в моечную и мыться так, как предки мылись).
- у баков, пристроенных на боку печи нагрев происходит хуже всего, потому что стенки печи прогреваются не так сильно, как верх или дымоход. Плюс еще стенка самого бака со временем потеряет теплопроводность из-за накипи, а стенка печи – из-за окалины. Поэтому вода прогревается плохо, внизу остается холодной, ее надо перемешивать вручную.
Однако есть и достоинства у подобных конструкций – их легко заливать водой именно потому, что емкость расположена не высоко. Но это если нет холодного водоснабжения тоже. В противном случае плюс нивелируется.
Кстати! Чем больше площадь соприкосновения емкости с водой и печи, тем быстрее нагрев. Но не всегда к этому стоит стремиться – зачем вам клубы тяжелого пара в непрогретой бане?
Конечно, возможность устроить душ с любого бака у вас все-таки есть. И, хоть печники и не советуют пользоваться насосом, принудительная циркуляция жидкости в системе спокойно заберет воду хоть с наставного, хоть с приставного бака. Главное – не забывать подливать.
Сами мы считаем оптимальной систему, в которой резервуар крепится на дымоходе. А будет это большой бак или теплообменник – зависит от того, как вам привычнее или удобнее мыться. Ну, или от того, будет в системе насос или нет.
Фото: теплообменник самоварного типа
Однако и у оптимальной системы есть свои недостатки. В частности, торговцы признаются, что соединение бака и трубы на входе внизу может сильно страдать от перегрева, например, в ситуации, когда вода наливается уже после растопки печи. Тогда шов расходится и надо заваривать. Другой недостаток – это выгорание трубы при сильном разогреве печи.
Обращайте внимание и на размеры заливного отверстия. У одних резервуаров оно большое, это даже откидная крышка, а у других – маленькое круглое. Все-таки вам придется заливать десятки литров, а также время от времени мыть бак изнутри!
Все-таки вам придется заливать десятки литров, а также время от времени мыть бак изнутри!
На заметку! Печь вообще не стоит топить на пределе ее возможностей. Это сокращает срок службы металла, который неизбежно окисляется и превращается в окалину, а потом она осыпается и остаются дыры. Нижний кусок дымохода тоже прогорит, если так топить. Если не хотите подобного, вставьте внутрь кусок черной трубы из конструкционной стали нужного диаметра. Она и часть тепла заберет, и прочности конструкции добавит.
Полезное видео
В этом ролике объясняется подробнее про укрепление дымохода обрезком трубы:
Больше узнать о недостатках навесного и крепящегося на дымоходе резервуара можно из следующих видеороликов:
https://www.youtube.com/watch?v=S5TRvRjgmLs
Как правильно установить и подключить?
В процессе установки и подключении бака в бане одним из главных приоритетов является решение вопроса о том, при помощи чего будет осуществляться нагревание воды в емкости. Вода в резервуаре может нагреваться или от тепла печи в парной, или при помощи ТЭНа. Здесь основным фактором является количество людей, посещающих парилку и потребность их в горячей воде. На скорость нагревания воды будет влиять и толщина резервуара.

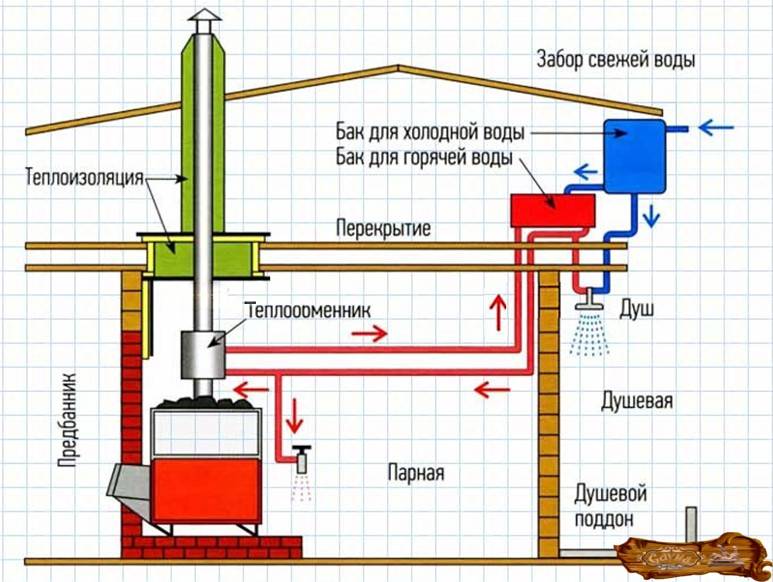

Схемы подключения резервуара с водой могут отличаться. При наличии в помещении водопровода необходимо использовать систему водоснабжения закрытого типа. Для такой цели целесообразнее всего использовать печь, у которой имеется змеевик, и который, в свою очередь, будет подключаться к водному резервуару и нагревать жидкость. Саму емкость можно оборудовать на стене. Иногда резервуары монтируются прямо над печами, но при таком варианте установки лучше всего использовать более лёгкие и небольшие конструкции. Для емкостей, у которых имеется водяной контур, часто используется нержавейка или оцинкованная жесть.
Выполнять подключение нужно по следующей инструкции:
- Сам резервуар стоит установить в парилке и подключить к трубам при помощи змеевика.
- Чтобы достичь хорошей циркуляции, стоит соединить верхнюю часть бака с верхним отводом змеевика, а нижнюю часть емкости, соответственно, с нижней. По этой причине холодная вода будет поступать снизу, а сверху будет происходить вывод горячей воды.

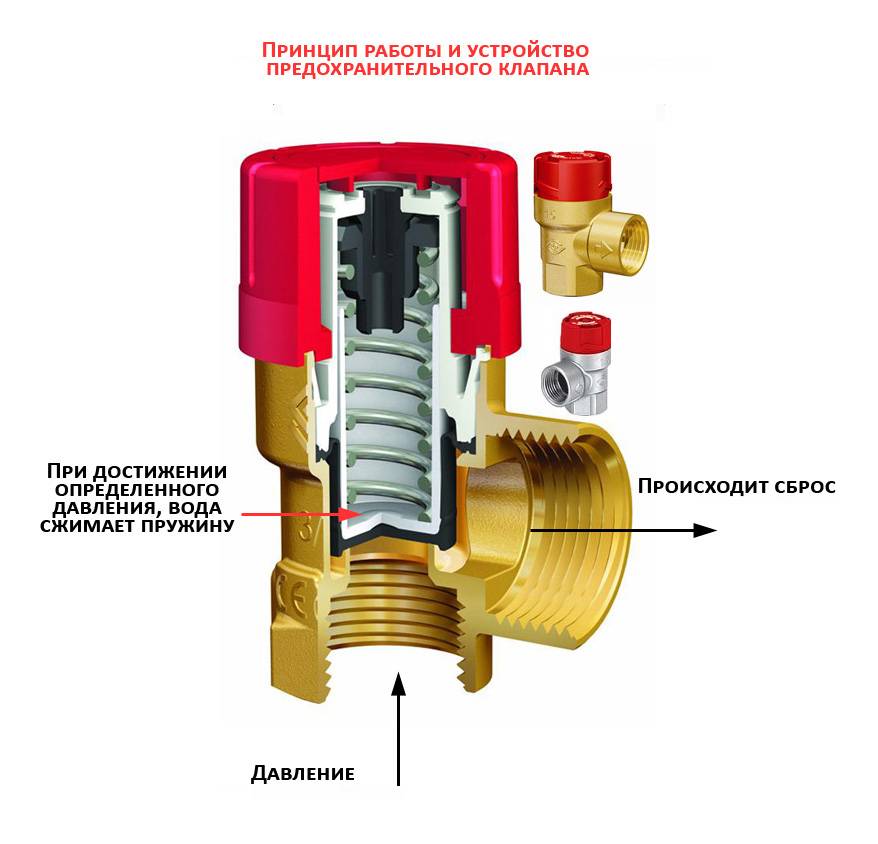

- На том месте, где в бак будет поступать холодная вода, используется предохранительный и обратный клапан.

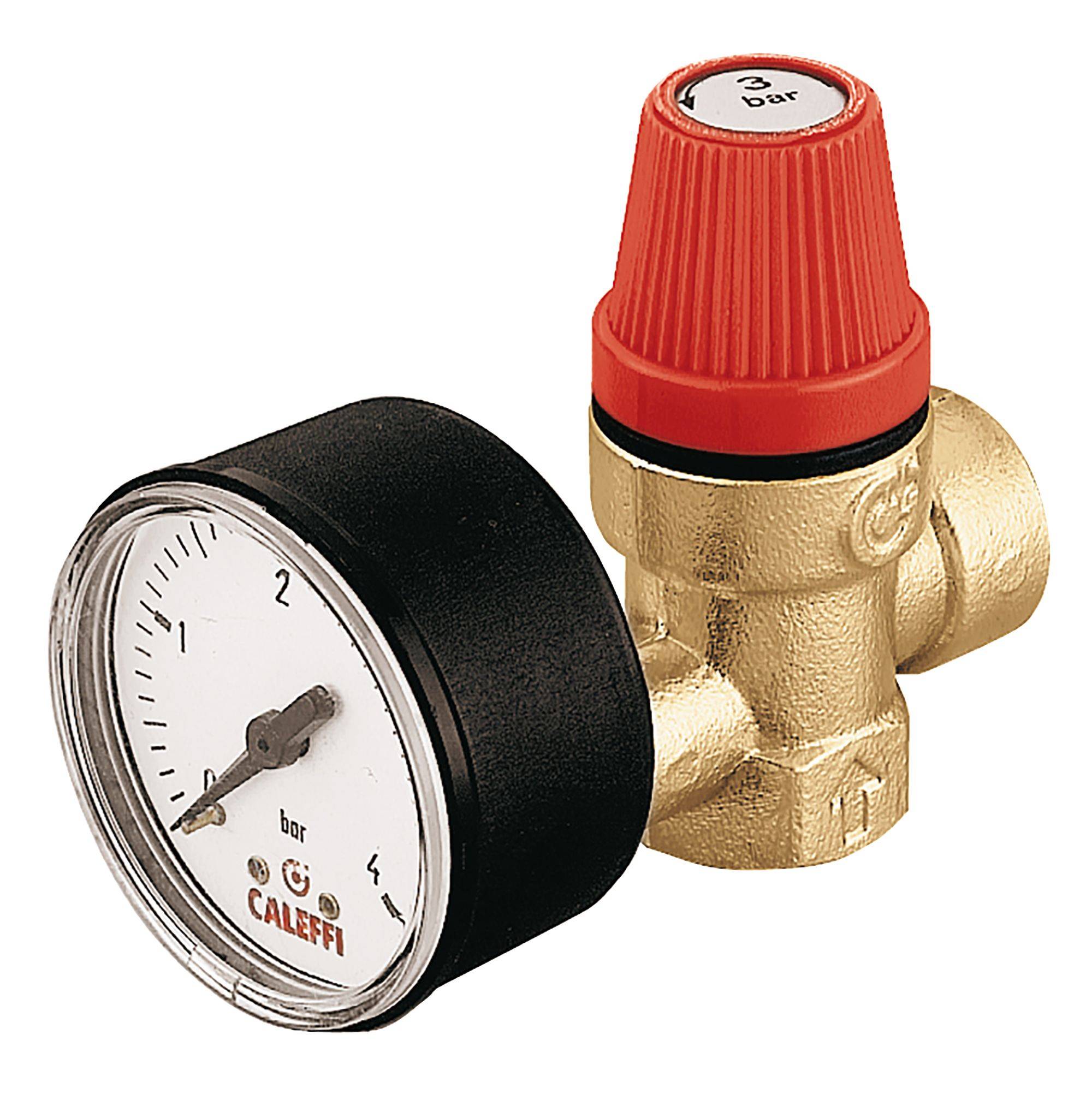

- После чего нужно задать для клапанов пороговое давление, при котором они будут срабатывать. Чертежи представлен ниже.
Благодаря такому принципу работы жидкость в емкости будет нагреваться при помощи змеевика. А после того, как она будет использована, резервуар вновь заполнится холодной водой.
У многих владельцев бань возникает необходимость покрасить водяную емкость. Тем более если это изделие, выполненное своими руками, то обязательно нужно придать ему красивый и презентабельный вид. Для начала перед покраской рекомендуется тщательно очистить поверхность емкости как изнутри, так и снаружи. Для этого можно использовать различные абразивные средства. Также поверхность нужно обезжирить, чтобы при последующей покраске обеспечивалось хорошее сцепление поверхности и краски. Если используется старая емкость, то наверняка в ней будут присутствовать остатки ржавчины. С этим можно справиться, используя щетку для металла или электродрель со специальной насадкой. Дрель поможет сэкономить время, силы и отчистит ржавчину более тщательно.
Любая баня просто немыслима без горячей воды. Но чтобы ее нагреть, совершенно необязательно иметь бойлер, ведь имеется печь и огонь. Однако необходимо определиться, какой водяной бак для бани будет лучше, чтобы его не пришлось менять в скором времени.

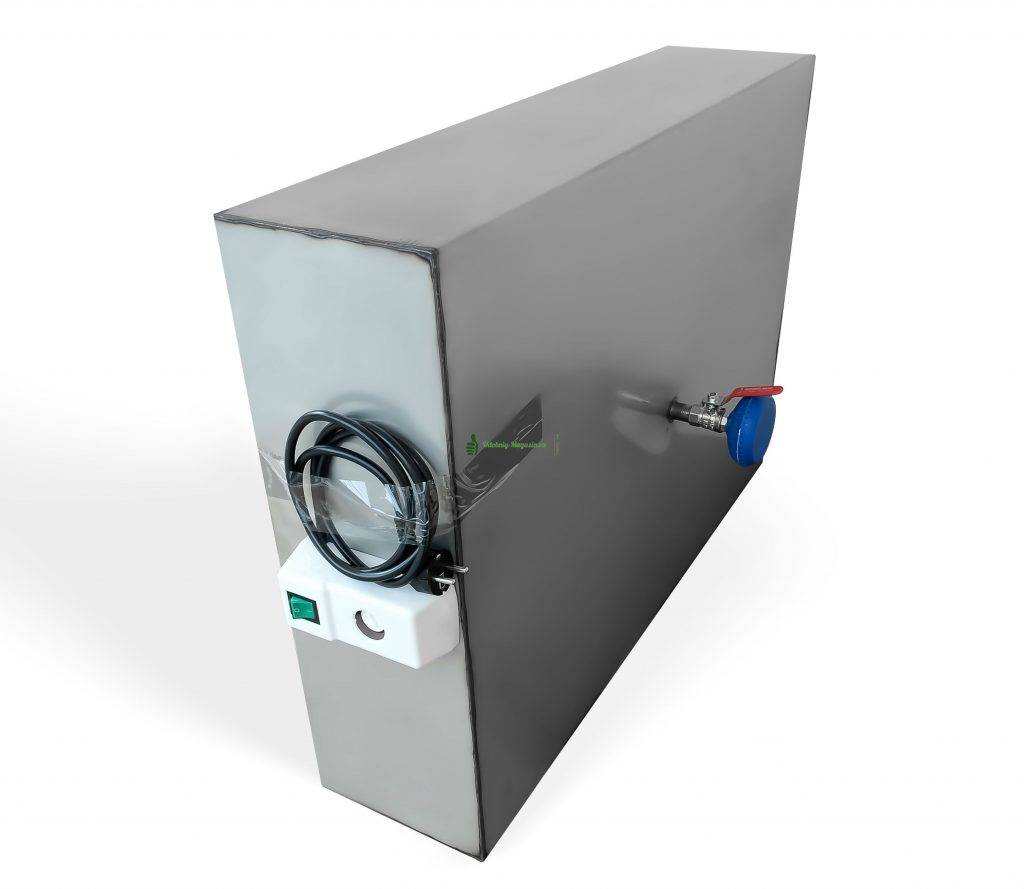

Как выбрать бак из нержавейки в баню
Для того чтобы бак из нержавейки для бани служил длительное время и не требовал ремонта или замены, он должен быть выполнен из стали 8-12X18H10 (304) и 08X17 (430). Марки более низких сортов через некоторое время из-за достаточно жестких режимов эксплуатации неминуемо дадут течь.
Бак дал течь
Какой бак из нержавейки для бани лучше? Самодельный или фабричный? У изделий фабрик есть специальное сварное оборудование, потому швы на их изделиях выглядят намного аккуратнее, да и, скорее всего, они более надежны, чем сваренные вручную. Но у фабричных баков из нержавейки есть свой недостаток: их варят из листов толщиной 0,8-1мм. При выемке или заливе воды, при разогреве/остывании стенки емкости начинают «играть». Если емкость большого размера, то это особенно заметно, а так как это явление происходит регулярно, то могут разойтись швы. Восстановить бак в этом случае сложно: на внутренней стороне образуется накипь, которая создает проблемы при сварке тонких листов металла.
Изготовленный на заказ бак из нержавейки (некоторые фабрики предоставляют и такую услугу) целесообразно делать из листа нержавейки толщиной 2 мм. Такой резервуар будет более тяжелым, но зато даже при значительных габаритах его стенки не будут «играть». К тому же изготовить можно емкость любого, даже самого нестандартного вида.
Есть еще такой вариант: вы покупаете бак из нержавеющей стали по удивительно невысокой цене. А через два-три месяца на нем появляются пятна и коррозионные разводы, а еще через какое-то время (примерно через год) появятся течи и не только в швах.
Коррозия на баке для воды из поддельной нержавейки
Это говорит о том, что мы имеем дело с очень низкокачественным материалом, который вряд ли вообще можно назвать нержавеющей сталью.
За качественную нержавейку приходится платить. Дело в том, что для придания хороших антикоррозионных свойств, в сплав добавляют хром и никель, и стоит такой материал недешево. Такую нержавейку называют еще «пищевой» т.к. она используется при изготовлении посуды и столовых приборов.
Выносные большой емкости
Бак для воды в баню выносной, если используется большая емкость, устанавливается на полу. Для бань с несколькими моечными и душевыми обязательно требуется установка насоса.
Он создает требуемый напор, что даёт возможность использовать любую современную сантехнику, душ с распылителем, гидромассажные кабинки и многое другое.
При установке насоса нужно предусмотреть, чтобы он не вызывал сильного шума.
Его уменьшает использование пластиковой трубопроводной арматуры и самих труб.
Также установка насоса должна проводиться вне помещения бани.
Сейчас трубы недорогие, и можно сделать колено для насоса в любом удобном месте, например, в сантехническом люке, рядом со счетчиком воды или в подсобном помещении бани.
Компоновка по типу «бак для воды с теплообменником» для бани подходит для нагрева самых больших объемов воды. Емкость бака может превышать сотни литров. В других системах нагрева такие варианты сложно реализуемы.
Информация. Все трубы, соединительная арматура и насос должны быть термостойкими (если используется пластик). Из металлических оптимально подходят обычные стальные трубы на ½ или ¼ дюйма.
Виды баков
Все баки делятся на виды по двум критериям: способу установки и материалу изготовления. По способу установки баки бывают:
- встроенные;
- выносные;
- самоварного типа (монтируемые на печную трубу).
По материалу изготовления:
- чугунные;
- из нержавеющей стали;
- из эмалированной стали.
У каждого вида есть модели, отличающиеся по форме, объему, толщине стенок. Большинство емкостей оснащены стандартными кранами и имеют выводы для душа, но есть и такие, из которых воду набирают через верх ковшиком. Чтобы не ошибиться при выборе, следует подробно ознакомиться с преимуществами и недостатками всех указанных видов.
Встроенные баки
Встроенные баки
Самый экономный и удобный вариант. Бак устанавливается в процессе кладки печи. Его нижняя часть располагается внутри топки, благодаря чему вода нагревается непосредственно пламенем. Горячую воду набирают через верх ковшиком или при помощи встроенного крана.
Печь из кирпича с баком для воды
Из-за прямого контакта с огнем стенки и дно емкости должны быть как можно толще, поэтому самым предпочтительным материалом для такого бака является чугун толщиной от 5 мм. Не менее популярными считаются баки из нержавейки с толщиной стенок 1 и 1,5 мм. Емкости из эмалированной стали для данного способа монтажа не подходят. Чугунные баки имеют форму чаши, из нержавейки обычно в форме куба или цилиндра.
Чугунные баки для воды
Преимущества встроенных баков:
- быстро нагревается вода;
- температура воды поддерживается длительное время;
- экономится свободное пространство, поскольку бак не выступает за пределы печки;
- простой монтаж.
Недостатки:
- уменьшается теплоотдача печи, так как основная часть тепла уходит на обогрев воды;
- габариты бака ограничены размерами печи;
- бак должен иметь толстые стенки, что увеличивает его вес и стоимость.
Баки металлические для банных печей
Этот способ удобен в тех случаях, когда в бане парится одновременно не более 4 человек, или люди моются по-отдельности. Например, если в бане по очереди парится 3-4 человека, времени на это требуется достаточно много, соответственно, и поддерживать температуру воды придется дольше, подкидывая дрова. Встроенный бак позволяет сэкономить на топливе, оставаясь горячим очень долго. А вот для больших компаний данный вариант не самый оптимальный, поскольку не обеспечивает нужное количество воды.
Выносные баки
Выносные баки
Выносной бак располагается на расстоянии от топки и соединяется трубами со встроенным в печь теплообменником. Без этого его эксплуатация невозможна. Чаще всего такой бак устанавливают в моечной или крепят на стене парной рядом с печкой, если его габариты больше площади топки. Выбирая место для емкости, необходимо учитывать, что длина труб не должна превышать 2,5-3 м. Выносные баки могут быть из нержавейки и эмалированные, цилиндрической, прямоугольной и даже треугольной формы – для установки в углу помещения.
Бак для воды треугольной формы
Преимущества:
- бак устанавливают там, где удобнее;
- можно использовать емкости больших размеров;
- нет прямого контакта с огнем, поэтому бак может быть эмалированным и с более тонкими стенками.
Если в бане регулярно парятся по 6-8 человек, выносной бак является отличным вариантом.
Недостатки:
- без поддержания огня в топке вода быстро остывает;
- печь нельзя использовать без воды в контуре;
- более сложный монтаж по сравнению со встроенным баком.

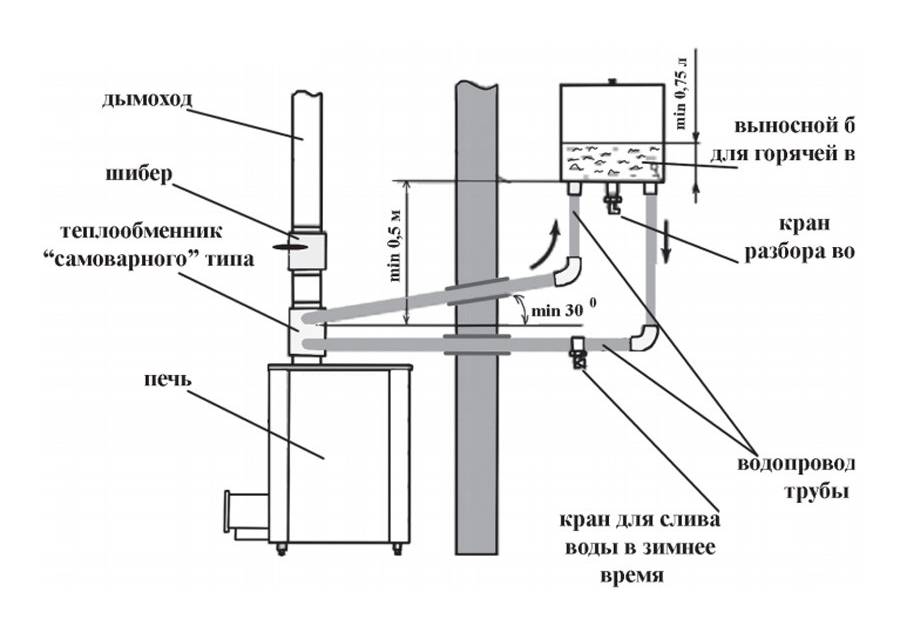

Схема подключения выносного бака
Бак на трубе или конструкция «Самовар»
Данный вариант подразумевает монтаж бака вокруг дымовой трубы, причем в одних моделях труба располагается снаружи емкости, в других – внутри.
Бак для горячей воды на трубу
Вариант конструкции бака для воды на трубу
По высоте бак может занимать пространство от печки до потолка, частично выходить на чердак или крепиться лишь к небольшому участку дымохода над печью. Самая удобная форма емкости – цилиндрическая, но есть много моделей прямоугольного, треугольного и овального сечения. Обогрев воды осуществляется при помощи проходящего по трубе дыма, который имеет очень высокую температуру.
Бак для воды овальной формы
Преимущества:
- быстрый и равномерный обогрев воды;
- не снижает теплоотдачу печи;
- экономия пространства;
- можно установить емкость любого объема;
- вода долго остается горячей.
Такой бак подходит для любой бани и любого количества человек. Все зависит от размеров емкости.
Печи с баками для воды на трубе
Недостатки:
- сложность установки;
- повышенное отложение сажи на стенках дымохода.
При установке бака необходимо правильно подобрать крепежные элементы, чтобы надежно зафиксировать емкость в вертикальном положении. Кроме того, понадобится монтировать трубы для подачи холодной воды и отвода горячей, устанавливать кран.
Бак самоварного типа
Бак на печной трубе
Подбор материалов
Существует несколько материалов, которые используют для изготовления баков для бани.
Классическим вариантом для изготовления банных баков является чугун. Однако этот вариант имеет ряд, как плюсов, так и минусов. Несмотря на то, что данный материал, несомненно, очень прочный и долговечный, для обогрева воды в такой емкости требуется большое количество топлива и времени, но при этом высокая температура воды сохраняется надолго.
Нержавейка
Баки из нержавейки
Все чаще стали использоваться банные баки из нержавейки. Их популярность обусловлена тем, что они:
- не нуждаются в защите от повышенной влажности и негативного воздействия окружающей среды;
- имеют высокий процент проводимости тепла, что обеспечивает обогрев воды в короткое время;
- практически не поддаются деформации при резких температурных перепадах;
Обратите внимание! Самыми высокими показателями надежности и долговечности обладает нержавейка для изготовления посуды. Пищевая нержавейка является высоко устойчивой: не деформируется, стойка к воздействию высокой температуры, гигиенична и обладает антикоррозийными свойствами
Эмалированный бак для бани
Практически не поддаются ржавчине баки для бани из эмалированного материала.
Обратите внимание! Единственным существенным минусом таких баков является высокая вероятность появления сколов на эмалированной поверхности. А черный металл без дополнительного защитного покрытия довольно быстро подвергается воздействию коррозии
Также у эмалированных емкостей есть одно важное ограничение при монтаже – их не стоит встраивать в поверхность печи. Предлагаем ознакомиться Как мыть камни для бани
Предлагаем ознакомиться Как мыть камни для бани
В принципе это все основные правила при выборе емкости для бани, следование которым поможет наслаждаться процессом мытья длительное время.
Самым востребованным материалом для изготовления резервуаров для нагрева воды в бане является нержавеющая сталь. Она устойчива к коррозии, возгоранию, повышенной влажности, деформациям и повреждениям.
Кроме того, изделия из нержавейки обладают высокой теплопроводностью, гигиеничностью и стойкостью к температурным перепадам.
Нержавеющий бак может быть представлен в цилиндрической и прямоугольной форме.
Из чугуна
Традиционным материалом для изготовления водяных резервуаров остается чугун. Он обладает хорошими эксплуатационными характеристиками – низкой тепловой проводимостью, стойкостью к коррозии, деформациям, образованию плесени и перегреву.
К недостаткам чугунных изделий можно отнести внушительный вес и сложность монтажа.
В чугунных баках вода нагревается медленно, но и остывает продолжительное время. Поэтому одного объема достаточно для удовлетворения потребностей в горячей воде на целый день.
Из металла
Самый дешевый вариант – металлические резервуары, восприимчивые к коррозии, гниению и деформациям. Подобные характеристики способны негативно сказаться на качестве воды и долговечности изделия.
Металлические устройства категорически запрещается окрашивать влагостойкой краской, которая при нагреве способна выделять токсичные вещества.
Самыми практичными и надежными считаются нержавеющие баки выносного типа. Подобные конструкции отличаются привлекательным внешним видом и безопасностью эксплуатации.
