Беседки из поликарбоната - модели и возведение своими руками

Преимущества и недостатки конструкции

В первую очередь хочется, конечно, назвать достоинства таких построек:

легкий и прочный, долговечный и стойкий к внешним воздействиям, поликарбонат отлично сочетается практически с любыми стилями и формами сооружений;
возможность небольшого или значительного (в зависимости от технологии) изгиба листов полимера позволяет создавать сложные криволинейные поверхности;
беседка из поликарбоната не обязательно должна быть с металлическим каркасом (хотя это оптимальный вариант). Пластик совместим с деревом, различными полимерами, кирпичом и блоками, а также монолитными материалами (бетоном);
можно подобрать листы поликарбоната различной толщины, цвета и прозрачности – в зависимости от этого будет различаться затененность/освещенность беседки, ее цветовое решение, прочностные характеристики;
из поликарбоната можно выполнять не только крышу, навесы разного рода, но и ограждения – главное правильно подобрать толщину и конструкцию каркаса;
сборка изделия производится за день-два, длительность монтажа зависит от сложности модели и ее размеров;
при правильном выборе конструкции и габаритов металлического каркаса беседка может эксплуатироваться в активном режиме десятки лет.

К сожалению, есть и недостатки:

поликарбонат – относительно хрупкий материал, поэтому падение тяжелых предметов и ударов приводит к его разрушению;
при неправильном креплении листы поликарбоната могут трескаться и деформироваться;
металлический каркас недостаточно массивен, чтобы удержать сильно «парусящую» крышу и стенки на грунте, требуется качественное утяжеление или бетонирование/якорение опор беседки;
для создания металлического каркаса требуются хорошие навыки сварки/сборки металлоконструкций, для деревянного – умение работать с деревом.

В зависимости от сложности проекта создание беседки для дачи из поликарбоната может потребовать профессиональных навыков и оборудования или позволит обойтись минимальными умениями домашнего мастера и небольшим набором инструментов.

Как сделать беседку своими руками

Чтобы построить шестигранную беседку, как показано на схеме выше, прежде всего, следует залить столбчатый фундамент под вертикальные опоры, и когда бетон застынет, необходимо металлическим уголком или швеллером по периметру связать оголовки столбов. Либо можно устроить плитное основание под всю площадь конструкции. Плита впоследствии станет черновым полом.

Что потребуется

Материалы для беседки лучше приготовить заранее. Все металлические детали необходимо зачистить от ржавчины.

Потребуется:

6 металлических столбов, диаметр 100 мм, для крепления к фундаменту надо приварить с одного конца труб металлические подошвы;
5 готовых кованых секций, либо можно из уголка сварить рамы самостоятельно, а затем зашить их поликарбонатом или деревом;
12 кованых декоративных уголков;
металлопрокат (уголок или труба) для каркаса крыши.
поликарбонат;
крепеж;
грунт и краска для каркаса.

Готовая кованая секция для перил станет украшением беседки

Шаг за шагом

На фундамент установить столбы и прикрепить их с помощью анкеров, лучше дополнительно приварить их к нижней обвязке. Обязательно проверяйте отвесами вертикаль, чтобы сохранить геометрию беседки. Верхушки столбов по периметру связать металлопрокатом, обвязка скрепит конструкцию, и послужит опорой для каркаса крыши.

Основу крыши проще сделать по шаблону на земле, а затем поднять и установить по месту. Металлопрокат нарезать по длине ската крыши, всего понадобится 6 отрезков трубы. Коньковый узел (круг диаметром 50-100 мм) можно вырезать из металлического листа толщиной 5 мм. Приварить трубы под нужным углом к коньковому узлу. Поднять конструкцию на основание и сваркой соединить детали. Далее можно установить перила, и украсить беседку декоративными уголками.

Так должен выглядеть каркас в готовом виде

Как прикрепить поликарбонат

Лист выкроить по шаблону, всего 6 деталей по количеству скатов. Поликарбонат эластичен, работать с ним достаточно просто. Накрыть каркас деталью, сверлом просверливается отверстие через лист и металлопрофиль. Далее в него вкручивается шуруп. Чтобы не допустить впоследствии протечек, лучше использовать кровельный крепеж, который имеет прорезиненную шляпку, или специальные крепежные системы для поликарбоната.

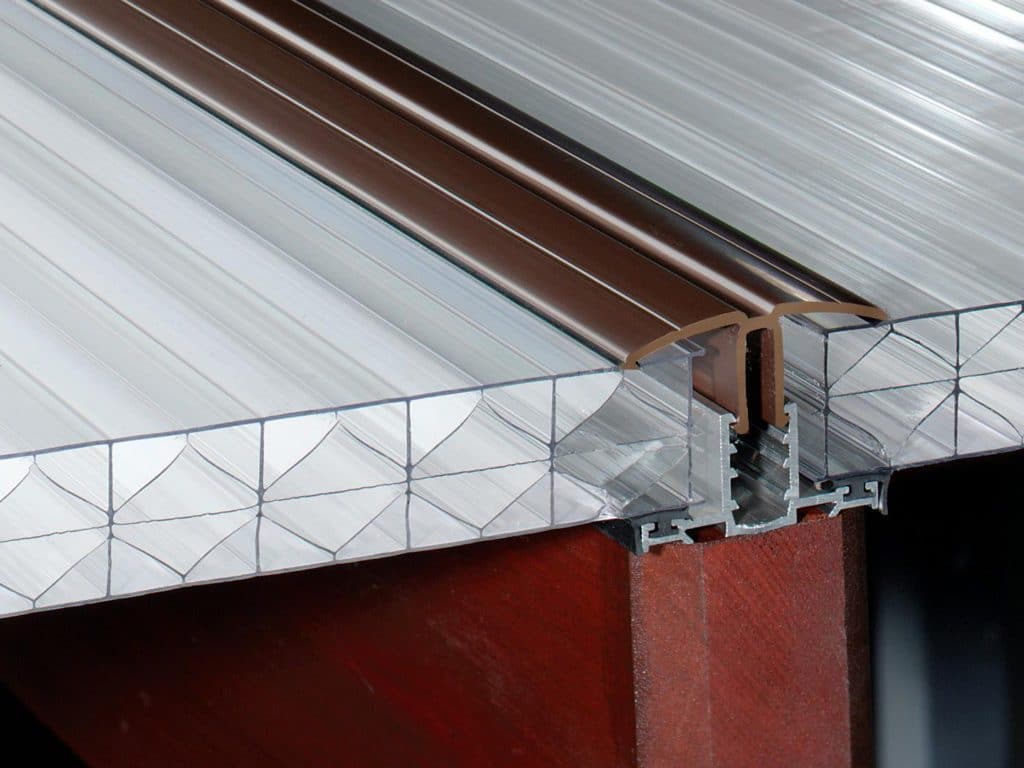

Соединительные элементы для поликарбоната

Скаты соединяются между собой через специальный стыковочный элемент, который надежно защит конструкцию от влаги. А край крыши заделывается торцевой планкой. Остается только покрасить беседку.

Примеры проектов

По сути, все беседки делаются по похожей технологии. Вначале сооружается каркас, а потом его обшивают листами поликарбоната. Так как этот материал очень легкий, вы сможете переносить конструкцию в нужное место без особых проблем.

Если покупать готовые конструкции, то вместе с установкой они обойдутся вам не менее 24 тысяч рублей. Дешевле будет собрать конструкцию самостоятельно: если использовать подручные материалы, то затраты будут менее 5к рублей.

Примеры цен на готовые конструкции

Сварная беседка

Конструкция в сборе

Сварные варианты конструкций имеют цельный каркас, в котором сделаны сразу все элементы, включая лавочки и стол для беседки. Остается только установить его на надежное основание и обшить подходящим материалом.

Если у вас есть сварочный аппарат, вы можете сделать металлокаркас, используя приведенные ниже чертежи беседок из поликарбоната своими руками, либо заказать по ним конструкцию в мастерской.

Чертеж простой беседки

На чертеже показан популярный бюджетный вариант беседки вместимостью до 8 человек. Цена её изготовления не превышает 5 тысяч рублей при самостоятельной сборке. Главной статьей расходов станут стальные профильные трубы 25*25*2 мм, которых потребуется почти 50 метров.
Крыша сделана в виде арки, поэтому трубы для нее вам, скорее всего, потребуется заказывать на металлобазе. Она сделана из трубы с закруглением 3 метра. Размеры конструкции в основании: 160*197 см, высота до верхней точки 210 см. Стенки установлены под углом 75 градусов.
Внутри к стенкам приварен каркас лавочек, по центру установлен столик.
Сборка труб делается сплошной сваркой по ГОСТ 5264 с помощью электродов Э42.
Пол, столик и лавочки обшиваются струганной шлифованной доской 25*125 мм.
Деревянные элементы покрываются антисептиком, и окрашиваются эмалью ПФ-133 по грунту ГФ-021.
Листы обшивки крепятся на крышу беседки саморезами через резиновые прокладки, солнцезащитной стороной кверху. Нельзя жестко прижимать их к каркасу. Дополнительно вы можете обшить также и стенки от ветра.
Ниже представлен упрощенный вариант беседки. По сути, он состоит из двух лавочек, которые и являются несущими элементами для крепления крыши. К лавочкам приваривается дуга и крепится 1 лист поликарбоната.

Лавочки с навесом

Простая прямоугольная беседка

Следующий вариант имеет простую форму, и хорошо подойдет для небольшого дачного участка. Он был сделан из имеющихся подручных материалов, но в тоже время результат получился достаточно красивым.

Крыша сможет выдерживать большие снеговые нагрузки зимой, и она является продолжением гаража, в итоге не потребовалось строить 4 стенки.

Внешний вид готовой конструкции

Из материалов использовались старые трубы, цемент, металл, поликарбонат и минимум древесины. Опорные столбики сделаны из канализационных труб 90 мм, а верхняя обвязка из профильной трубы 20*40 мм.

Стропила сделаны из профильной трубы 50*50 мм.

Пол заливается бетоном на утрамбованную подложку из песка и щебня. Состав смеси: 1 часть цемента, 3 песка, 4 щебня.
Затем пол нужно пожелезнить, высыпая сухой цемент на поверхность, и затирая его мастерком.
На стропила укладывается перпендикулярная обрешетка из досок 30 мм, и кровля покрывается профлистом. Для неё лучше не использовать поликарбонат, так как внутри будет тогда жарко, он очень хорошо пропускает солнечные лучи.

Вся металлоконструкция покрывается специальной краской по ржавчине.
Поликарбонатом обшиваются стены вверху под крышей, и внизу до уровня перил.
Соты на торцах закрываются скотчем и пластиковой насадкой, чтобы внутрь ничего не попадало.
Листы крепятся на саморезы с прорезиненными шайбами. Отверстия сверлятся большего диаметра, чем ножка самореза.

Главным плюсом такой постройки является то, что вы можете повесить прозрачные шторы из ПВХ или сеточку на открытые участки, и полностью защититесь от комаров на улице.

Проект постройки с округлой крышей

Шестигранная беседка

Следующая постройка имеет красивый внешний вид шестиугольной формы. Размеры: 2,9*2,6 м (диаметр 2,9 м, площадь – 5,1 м). Вход имеет размеры 970*2090 мм, а общая высота составляет 3 метра.

«Скелет» конструкции изготавливается из стального прокатного профиля. Стены остаются открытыми и окрашиваются после сборки, но вы можете также закрыть их при желании.
Каркас устанавливается на готовый железобетонный фундамент или ровное основание из дорожной плитки или асфальтобетона.
Кровля покрывается сотовым поликарбонатом.

Чертеж беседки из поликарбоната вы можете посмотреть на фото:

Чертеж размеров каркаса, вид сверху

Чертеж с размерами

Необходимые для работы инструменты, материалы

Материалом для формирования основания поликарбонатной беседки может стать дерево, металл или каменные породы. Можно конечно использовать и что-нибудь другое, но эти три варианта используются чаще всего. Каждый из них обладает своими плюсами и минусами:

Деревянные каркасные конструкции делают из бруса. Это недорогой и качественный вариант. Главным его достоинством является экологичность, натуральность. Также, дерево имеет великолепную структуру. К минусам можно причислить недолговечность, неустойчивость ко многим природным явлением, сложный уход.
Металлическое основание – это каркасная часть из профиля или уголка. Такие модели довольно прочные, надежные, долго не портятся. Но есть у них и свои недостатки: высокая цена, сложность сборки.
Каменные каркасные конструкции создаются из камня, кирпича, бетонной смеси. Каменные основания имеют долгий эксплуатационный срок, также, они выделяются своей натуральностью и красивым видом. При этом они очень тяжелые, их возведение или замена потребует больших денег, да и времени придется уделить процессу немало.

Для строительства беседки, необходимо подготовить следующие инструменты:

шуруповёрт;
дрель;
электролобзик для нарезания сотового поликарбоната;
напильник;
лопата.

Конечно, это не весь список, но главное взять самое основное.

Из дерева

Для строительства беседки из дерева с комбинацией поликарбоната можно соорудить столбчатый фундамент. Для строительства фундамента потребуется произвести работу в такой последовательности:

В первую очередь производите разметку, согласно проекту.
Выкопайте ямки глубиной до 700 мм в обусловленном месте.
Дно ямы следует засыпать песком и щебнем, общим слоем в 50 мм.
Теперь необходимо приготовить бетон для заливки фундамента.
В углубления установите деревянные опоры. Предварительно обработайте их специальным составом для защиты от коррозии. Также часть опоры, которая будет находиться в бетоне можно закутать рубероидом, что увеличит гидроизоляционные свойства основы беседки.
Каждая стойка должна быть установлена строго по уровню.
После бетонирования установите на каждую стойку временную опору, например, закрепив брус по диагонали и уперев их в грунт. Это позволит в процессе застывания бетона не сместиться опорам в сторону.

После высыхания основы, можно приступать к сооружению каркаса.

Каркас пола

Для получения прочного каркаса пола, установите лаги каждый 400 мм. Для каркаса можно использовать брус сечением 50×150 мм.
Установка лаг должна выполняться строго по уровню горизонтали.
Если конструкция беседки должна иметь дополнительные стоки опоры для кровли, то их следует также установить.
Для сооружения настила можно использовать обрезную доску. Ее также стоит обработать антикоррозийным составом.
Доски к полу крепятся саморезами.

Кровля и отделка стен

На этом этапе стоит решить, какой тип кровли будет устанавливаться. Например, это может быть односкатная, двускатная или шатровая. Мы рассмотрим пример изготовления простой конструкции – односкатной.

Для начала необходимо установить верхнюю обвязку из бруса сечением 100×100 мм.
На конце каждой опоры сделайте L-образные пропилы. В эти пазы устанавливается обвязочный брус, который соединит все стойки.
Крепится обвязочный брус гвоздями, которые необходимо вбивать под углом или саморезами. Чтобы предотвратить раскол, предварительно можно просверлить отверстие.
Далее следует изготовить несущие стропила и обрешетку.
В завершение остается закрепить поликарбонат.

Беседка из дерева и поликарбоната

Что касается изготовления стен, то тут все зависит от типа конструкции. Если это будет открытая беседка, то достаточно будет соорудить перила и позже установить лавочки. Если закрытая, то потребность в изготовлении каркаса будет зависеть от размеров беседки. Если беседка небольшая, то достаточно закрепить поликарбонат к стойкам опор сооружения. Но для надежности лучше установить дополнительные опоры.

Дизайн интерьера и экстерьера

На этом этапе можно произвести монтаж отдельных элементов внутри беседки. Например, стол, стулья, скамейки, барная стойка и прочее

При изготовлении мебели важно применять качественный материал, т. к

такие беседки не отапливаются. Как следствие при низких температурах некачественный материал быстро придет в негодность. Так что каждый сезон придется заниматься изготовлением новой мебели для беседки. Продумайте, будут ли иметь спинки скамейки или стулья. Это также влияет на удобство эксплуатации сооружения.

Наружные работы по обустройству экстерьера играют немаловажную роль в создании комфортного места отдыха на дачном участке. Сюда включается целый комплекс работ:

Отделка фасада. Особенно это актуально, если у вас открытая беседка. Деревянные элементы красятся или вскрываются лаком. Также можно использовать декор.
Обустройство садовой дорожки к беседке.
Сооружение клуб по периметру.
Монтаж освещения.

Вот по такой схеме, можно осуществить строительство беседки из поликарбоната на деревянном каркасе.

Особенности материала и преимущества его использования

Отличительной особенностью строительного материала является его привлекательный внешний вид. Кроме того, беседкам, изготовленным с использованием поликарбоната, можно придать любую, самую невероятную форму, поскольку он обладает достаточной гибкостью. Долговечность и прочность конструкции гарантируется устойчивостью покрытия к воздействию УФ-лучей, а также невосприимчивостью к температурным перепадам. Особых усилий при обработке материал не требует, поскольку с легкостью раскраивается обыкновенной пилой. Беседки из металла и поликарбоната обладают следующими преимуществами:

Незначительный вес всей конструкции. Это исключает необходимость в обустройстве фундамента, а также дает возможность с легкостью демонтировать сооружение и перенести его в другое место;
Легкость в самостоятельном изготовлении. Несмотря на то, что подобную конструкцию можно приобрести в собранном состоянии, изготовить ее своими руками не составит никакого труда;
Доступная стоимость используемых материалов. В конструкции беседки отсутствуют редкие дорогостоящие материалы, по причине чего ее общая стоимость не является высокой и гораздо дешевле изделий из кирпича, дерева;
Возможность комбинирования с различными материалами. Поликарбонат прекрасно сочетается с прочими вариантами отделки.

Плюсы беседок для дачи, изготовленных с применением данного материала, очевидны, по причине чего они являются одними из наиболее распространенных. Что касается самого поликарбоната, то его положительные качества выглядят следующим образом:

продольная и поперечная гибкость;
легкость резки и сверления;
высокая пожаробезопасность;
значительная прочность и эксплуатационный срок в 20 лет;
обладает высокой устойчивостью к воздействию УФ-лучей и прекрасной светопроницаемостью;
доступная стоимость.

Совокупность характеристик позволяет с уверенностью утверждать, что поликарбонат является одним из лучших материалов для изготовления беседки.

Поликарбонат для беседки: какой лучше

Наиболее часто в строительстве используются монолитный и сотовый (ячеистый) поликарбонат. Для создания беседок (а также навесов, заборов и тепличных конструкций) лучше использовать именно сотовый, так как он и дешевле монолитного, и более гибкий. Он также лучше подходит для строительства подобных конструкций, и обычно вопросов о том, какой выбрать материал, не возникает. Более подробно данные об изгибе сотового поликарбоната вы можете посмотреть на интерактивной форме ниже.

Как и любой пластик, поликарбонат может быть разного цвета. Какой цвет поликарбоната лучше для беседки точно сказать нельзя, однако чаще всего при постройках используют зеленый (считается, что он хорошо сочетается с природным ландшафтом), но при желании выбирать вы можете из любого другого, варианты представлены ниже.

Что такое поликарбонат?

Если поинтересоваться отзывами о беседках из поликарбоната, наблюдается очень странная картина: одни довольны, другие — нет. Причем и одни и другие категоричны, мнения высказывают не просто так а на основании собственного опыта. Из этих отзывов вырисовываются два противоречия:

Под поликарбонатом жарко даже в открытой беседке. Но не у всех. У кого-то там даже в полдень тень «как под деревьями».
Крышу побило градом, причем насквозь. У кого-то и град, и даже запущенные «добрыми» прохожими камни выдерживает.

Поликарбонат есть монолитный и ячеистый

Если во всем разобраться, все объяснимо. Поликарбонат есть двух типов: сотовый (ячеистый) или монолитный (литой). И тот и другой может использоваться при индивидуальном строительстве. Монолитный — это материал, который ранее назывался оргстекло. Если он достаточно толстый, его прочность очень высока: остекление в некоторых банках делают из монолитного поликарбоната. Он, правда, покрыт специальной защитной пленкой — чтобы не царапался. Если на крышу дачной беседки постелить такой поликарбонат, то и удары града он выдержит. Но. Стоит он раза в два-три дороже, чем сотовый.

Сотовый или ячеистый поликарбонат, как понятно из названия, состоит из ячеек, которые в чем-то похожи на соты. Отсюда и пошло название. Он образовывается несколькими тонкими листами, которые соединяются между собой перемычками. Слоев может быть от двух до шести, а ячейки могут быть разной формы. Некоторые из структур показаны на фото ниже. Глядя на этот рисунок легко объяснить описанные выше противоречия даже в том случае, если все написавшие отзывы использовали сотовый поликарбонат.

Самый дешевый материал имеет состоит из двух листов, соединенных вертикальными перемычками. Вот он — хрупкий и ломкий. Его легко можно сдавить даже пальцами. Особенно если ячейка крупная. Чем сложнее структура, тем прочнее материал. Как узнать, какой перед вами? Посмотреть на его поперечный срез. Там видна геометрия ячеек. Это — к вопросу о прочности и хрупкости поликарбоната.

Строение ячеистого поликарбоната

Теперь о том, что кому-то под поликарбонатом жарко, а кому-то нет. Есть два фактора, которые на это влияют. Первый — региональный. В некоторых регионах солнышко даже в середине лета не печет, а греет, причем не очень сильно. И даже если поликарбонат выбран такой, который используют в теплицах — пропускающий 80-90% солнечных лучей — людей это не пугает, а радует: погреться приятно.

Второй фактор — неправильно выбран тип материала. Как уже говорилось, есть поликарбонат, который пропускает солнечные лучи почти полностью. Его используют для теплиц. Есть тот, который пропускает около 30% света. Вот его нужно ставить на крыши беседок или использовать для навесов. Это еще не все. На теплоизоляционные характеристики влияет и строение, и толщина материала: чем больше слоев, тем лучше теплоизоляционные свойства. В случае с беседкой — под толстым поликарбонатом (8 мм) в беседке даже в южных регионах нежарко. Ситуация, в общем, привычная: дешевые материалы имеют низкую цену не просто так. Так что не экономьте: будет жарко, да еще и градом побьет.

Как построить беседку из поликарбоната своими руками

Опираясь на фото чертежей и видео-инструкции изготовления беседки из поликарбоната, можно без труда построить ее на своем садовом участке.

Подготовительные работы

В соответствии с необходимыми размерами беседки, ее формы и конструкции, нужно выбрать подходящее место для ее установки и подготовить его: расчистить, выровнять, освободить от всего ненужного. Площадка должна находиться на ровном месте без перепадов грунта, по возможности, там, где солнце меняется в течение дня, т.е. не солнечный и участок, но и не слишком затененный.

Далее следует составить подробные чертежи будущей постройки с учетом ее веса, размеров и сложностей конструкции. Схема беседки должна составляться с учетом используемых материалов для каркаса и крыши. Опоры могут изготавливаться из дерева, металлической трубы или из камня. В последнем случае на фундамент будет создаваться самое большое давление, поэтому следует его делать более прочным.

Рассмотрим, как построить беседку из металлического профиля и поликарбоната, а также закрытую беседку на бетонном основании.

Как сделать беседку из поликарбоната своими руками

Соединение листов

Беседка из профильного каркаса легкая, поэтому ее установка возможна непосредственно на грунт. Главное при этом – выбрать правильное место – ровное, на возвышенности, чтобы конструкцию не подтапливало дождевой водой.

Согласно разработанному заранее проекту, на участке размечаются места для установки опорных столбов, для чего в грунте пробуриваются отверстия. На дно ям выкладывается песчано-щебеночная подушка толщиной 20-30 см, хорошо утрамбовывается. На нижнюю часть металлических труб можно наварить металлические полоски положением крест-накрест, чтобы создать дополнительную устойчивость. После того, как столбы будут установлены в отверстия и выровнены по уровню, они заливаются бетоном. На фото можно посмотреть подробности процесса установки опорных столбов.

Далее производится сборка каркаса. Металлический каркас можно изготовить, соединив профильные трубы сваркой, но при этом нужно иметь минимальные навыки сварки и сам аппарат. Можно использовать другой метод – сборку на болтах. Столбы соединяются верхними перемычками, и на этом этапе формируется кровля. Если планируется изготовить закрытую беседку, по бокам между столбами нужно сделать обрешетку, на которую будут крепится листы поликарбоната.

Пол внутри дачного навеса можно сделать тремя способами: залить бетоном, уложить кирпичной плиткой или сделать деревянный настил. Последний вариант самый оптимальный, поскольку делается возвышенным, препятствуя затеканию дождевой воды в беседку. Для изготовления настила по периметру столбов приваривается уголок, который служит полочкой для досок. На них устанавливаются балки с шагом 500 мм, которые затем обшиваются половой доской.

На последнем этапе работ сделанная из профиля беседка обшивается поликарбонатом, листы которого отрезаются циркуляркой с диском для резки алюминия. После резки листов на необходимые размеры их торцы закрываются специальным торцевым профилем и обрабатываются герметиком. Вместо него можно использовать специальную клейкую алюминиевую ленту. Стыковка листов между собой производится с помощью специального профиля, а сам поликарбонат через просверленные отверстия крепится к каркасу на саморезы с резиновой уплотненной шайбой.

Не следует слишком туго закручивать саморезы, это может деформировать лист.

Если беседка большая или используются опорные столбы из кирпича или камня, под ее основание необходимо установить фундамент. Если беседка планируется многофункциональная, т.е. с мангалом, бассейном, обеденной зоной, ее вес будет значительным. В этом случае рекомендуется устанавливать монолитный фундамент в виде сплошной плиты. Основу монолитного фундамента составляет металлический каркас, погруженный в бетон. Если беседка менее тяжелая, для ее установки можно использовать фундамент ленточного типа: в грунте выкапывается траншея, на дно которой засыпается песчано-щебеночная подушка толщиной не менее 30 см. По краям траншеи устанавливается опалубка, внутрь укладывается армирующий слой, и заливается бетоном. Процесс установки фундамента под беседку показа на фото.

Когда беседка большого размера, ее крыша обычно сложной формы, многоскатная. Для установки листов поликарбоната на крышу опорные столбы сверху соединяются по периметру деревянными балками, образуя верхнюю обвязку. По углам крепятся стропила, соединяясь друг с другом в центре крыши. Стропила фиксируются между собой с помощью уголков и перемычек. Чтобы было понятнее, монтаж кровли и крепление листов поликарбоната можно посмотреть на видео.
