Цокольные термопанели — характеристики, цены, монтаж своими руками

Инструкция по монтажу

Способ установки выбирается в зависимости от кривизны стен. Если они ровные, декоративные панели монтируются прямо на фасад. Те места, где обшивка слегка не доходит до фасада, заполняются полиуретановой пеной.

А если перепады больше нескольких сантиметров, придётся смонтировать каркас и крепить плиты к нему. Это происходит потому, что поверхность жёсткая и не гнётся.

Установка без каркаса

Монтаж термопанелей с клинкерной плиткой начинается с установки стартовой планки:

1. Выбирают высоту (желательно на 10-15 см ниже уровня пола).
2. С помощью нивелира проводят горизонтальную линию по всему периметру дома.
3. Крепят стартовый уголок.

Затем монтируют цокольные панели:

1. Верхний край выставляется по планке.
2. Если используются угловые элементы, монтаж начинают с них. Иначе край панели подрезается.
3. Отмечаются места креплений.
4. Сверлятся углубления в стене.
5. Панель прижимают к фасаду и выпускают в отверстия немного монтажной пены.
6. Через неё вкручивают саморез или дюбель.
7. Приставляют следующий элемент так, чтобы выступающие плитки входили в углубления на соседней детали.

Остальные цокольные термопанели крепят аналогичным образом. Расстояние между соседними должно быть таким же, как швы между плитками. Уровнем проверяется ровность установки деталей во всех плоскостях. Промежутки запениваются.

Затем начинается монтаж на остальной части фасада. Сначала устанавливают нижний угловой элемент. К нему крепят основную деталь. Когда ряд заполнен, переходят к следующему. Работы проводят по тому же принципу, что и для цоколя.

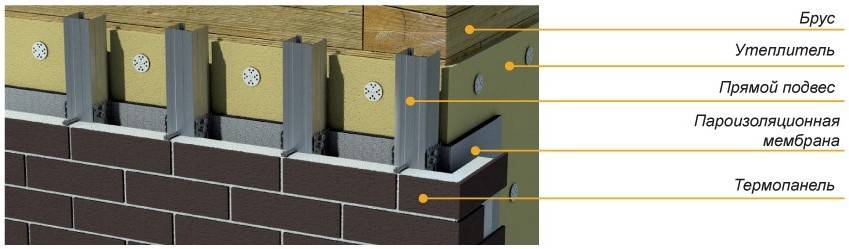

Монтаж на каркас

Этот способ применяют, если стены очень неровные (с перепадом больше нескольких сантиметров). Для бревенчатых и брусовых домов также необходим каркас. Расходы в этом случае несколько увеличиваются.

Первый этап — подготовительный. На стену устанавливается обрешётка из деревянных реек или металлопрофиля (алюминиевого или из нержавеющей стали).

Монтируются вертикальные и горизонтальные направляющие. Их крепят прямо к стене или на кронштейны. Чтобы каркас получился ровным, все детали устанавливают при помощи нивелира.

Затем пространство между каркасом и стеной заполняется утеплителем. Для этого используют полиуретановую пену или каменную вату (в зависимости от расстояния и степени кривизны).

На направляющих делают отверстия. Через них крепят теплоизоляционные панели. В зависимости от материала, из которого сделан каркас, используют дюбель-гвозди или шурупы. Как и в предыдущем способе, установку начинают с угла нижнего ряда.

Нюансы отделки проемов

Для внешних углов зданий выпускаются специальные угловые элементы. Такие детали обходятся дороже в пересчёте на квадратный метр. Но их использовать не обязательно. Чтобы сэкономить, край обычной панели отпиливают под углом в 45°. Две таких детали стыкуют между собой.

Последовательность монтажа термопанелей для фасада

Как мы уже сказали, монтаж фасадных панелей своими руками сделать может каждый, кто хотя бы раз держал в руках перфоратор, болгарку, шуруповерт, уровень и шпатель, а именно эти инструменты нам понадобятся, в первую очередь. Приступая к работе, вы должны определить, какой метод крепления термопанелей вы будете использовать, а для этого надо провести тщательный анализ состояния несущих стен, включая углы здания. Если критических уклонов и перепадов нет, то крепить панели можно непосредственно на поверхность стены, если же стена проблемная, стоит задуматься об оборудовании каркаса, подобно популярной технологии вентилируемого фасада.

Вкратце рассмотрим конструкции, крепящейся на каркасе, а для этого можно использовать, как стальной профиль, так и деревянные рейки. Создавая такую конструкцию, стоит помнить, что между обрешеткой и панелями будут двигаться воздушные массы, а это приведет к потере тепла. Поэтому все пустоты между стеной и основной конструкцией надо заполнить, используя монтажную пену, которая способствует лучшему креплению конструкции.

СОВЕТ: на одну термопанель должно устанавливаться 3-4 профиля, при этом стоит помнить о технических рекомендациях относительно промежутка между элементами обрешетки, а между ними должно быть, в зависимости от материала, 300-400 мм.

Чаще всего, к счастью, крепить материал приходится непосредственно на стену, что значительно сокращает себестоимость работ. Облицовка фасада термопанелями в этом случае делается в определенной последовательности, а чтобы вы смогли сделать это сами, отказавшись от помощи специалистов, мы предлагаем пошаговую инструкцию.

ШАГ 1: подготовка поверхности стены

Так как мы выяснили, что стена наша не имеет критических уклонов и серьезных дефектов, и крепить материал мы будем непосредственно на нее, следует уделить внимание подготовке поверхности стены. Она должна быть очищена от грязи, остатков старой штукатурки, краски и лака, обрабатываемая поверхность также должна быть сухой, что улучшит адгезию материалов. СОВЕТ: Чтобы избежать неприятностей, покупая панели, необходимо сделать это с запасом в 10-15% к необходимому количеству

СОВЕТ: Чтобы избежать неприятностей, покупая панели, необходимо сделать это с запасом в 10-15% к необходимому количеству

Чтобы понять, сколько термопанелей понадобится, надо площадь дома разделить на площадь одного изделия, обратите внимание также на геометрию строения

ШАГ 2: установка профиля. Сделать метки на стенах по периметру здания, устанавливаем стартовый уровень по 2 м, контролируя, при этом, ровность углов.

ШАГ 3: пропитка. Грунтовка поверхности, необходимая для улучшения адгезии материалов.

ШАГ 4: монтируем  термопанели на цоколе здания. Начинать надо с внешних или внутренних углов. Специалисты рекомендуют начинать с левого угла здания, при этом сами углы оборудуются при помощи специальных угловых элементов. Наносим клеевую смесь на угловые панели, фиксируем при помощи специальных дюбелей быстрого монтажа (ДБМ), в местах стыковки используются также грибовидные пластиковые крепления, а для увеличения прочности конструкции применяются еще и кляммеры – верхний и нижний.

ШАГ 5: наносим клей. Пенополиуретановую пену надо нанести на ¾ замка и в торец панели, проделываем подобную манипуляцию также со стеновой панелью. Для хорошего сцепления толщина клеевого слоя должна быть не менее 1 сантиметра. Можно нанести его по периметру панели – так будет лучше, но дороже.

ШАГ 6: приклеиваем стеновые панели. Аккуратно их придавливаем. После высыхания клеевой основы, закрепляем результат при помощи ДБМ и грибковых дюбелей в местах стыковки. Повторяем процедуру последовательно для всех панелей, при этом помимо нанесения клеевого состава (пенополиуретановой пены) на торец и замок, необходимо наносить его также на верхнюю часть панели предыдущего ряда. Для резки панелей потребуется алмазный круг или специальная ножовка.

ШАГ 7: монтаж «фурнитуры». Установка карнизов,  дверей и окон (проемов), водостоков, для чего используются оригинальные декоративные элементы или подручные материалы.

Монтаж термопанелей

Монтаж термопанелей: термопанели достаточно просто стыкуются в четверть; каждая термопанель имеет несколько монтажных отверстий по всей площади что позволяет избежать трудностей с креплением панели в случае подреза. Монтаж термопанелей Регент происходит быстро. Для отделки частного дома требуется 2-3 недели. Монтаж может осуществляться в любое время года, что является существенным преимуществом в условиях короткого строительного сезона, характерного для нашей страны. Можно отделать фасад зимой и сразу же увидеть разницу в счетах на отопления, присланных до и после монтажа – энергосбережение будет очевидным. Мы предлагаем услугу – облицовку фасада дома термопанелеями под ключ.

Расчёт количества термопанелей Регент

1. Рассчитать площадь фасада дома. Вычесть проёмы (окна, двери).
2. Прибавить 10-15 % в зависимости от сложности фасада (арки, подрезка под 45°).
3. Рассчитать необходимое количество термопанелей Регент.

Рекомендации по монтажу фасадных термопанелей Регент

1. Проверить геометрию фасада. Если поверхности ровные, то термопанели крепятся непосредственно к внешней стене. При необходимости провести обрешётку стен.
2. «Установка горизонта» — горизонтальной линии вдоль здания. По этой линии к цоколю монтируется металлический уголок 25-30 мм. Возможно выстраивание горизонта по выступающему цоколю.
3. Монтаж термопанелей начинается от угла и продолжается рядами вокруг дома снизу вверх. Первый ряд панелей опирается на выставленный по уровню металлический уголок или цоколь.
4. Резка термопанелей — клинкер режется алмазным диском, затем ножовкой распиливается теплоизоляция из пенополиуретан. Углы получают резкой термопанелей под 45°.
5. Места крепления фасадной термопанели к стене обозначены на панели закладными втулками. Облицовочная панель прикладывается на место установки и сквозь направляющие сверлится отверстие в стене.
6. Клинкерная фасадная термопанель Регент крепится к несущей стене с помощью дюбелей или саморезов ø6-8. Длинна дюбеля или самореза должна быть достаточной для закрепления фасадной панели к несущей стене (не менее 120 мм). При необходимости можно регулировать вертикальность кладки, подкладывая прокладки из пенополиуретана под облицовочную панель.
7. После укладки каждого уровня панелей следует проверять горизонтальный уровень.
8. При монтаже на обрешётку в промежуток между первым рядом термопанелей и стеной заливается монтажная пена.
9. Швы затираются (расшиваются) морозостойкой затиркой для широких швов с пластификатором. Если температура ниже чем 3 градуса, то вместо воды следует использовать специальный состав.

• Перфоратор.
• Углошлифовальная машина с алмазным диском
• Ножовка
• Шуруповёрт

Расходные материалы:

• Дюбель-гвоздь для сквозного монтажа (с потайной головкой без воротника) или саморез ø8 мм (Расход: 16 шт. на м² поверхности) СНиП 2.01.07-85;
• Уголок алюминиевый или оцинкованный 25-30 мм (по длине периметра дома); Затирка для широких швов (расход: 1,5-2 кг на м2поверхности);
• Затирка Евромикс для швов между клинкерными плитками — эластичная цементная смесь для затирки швов шириной от 4 до 16 мм, применяется для цветного заполнения швов, разработанная специально для клинкерных термопанелей и монтажа клинкера.
• Монтажная пена с небольшим расширением.

Виды используемых материалов

Теперь выбираем утеплитель для фасада. Здесь широко применяются различные виды материалов. Рассмотрим самые оптимальные.

Её обычно применяют в утеплении вентилируемых фасадов. Изготавливают её из соды, известняка, песка, вторстекла.

Базальтовая вата

При выполнении штукатурных способов утепления фасадов применяют базальтовую вату плотности, не меньшей 150 кг/м3 и пределом прочности на отрывание слоев – минимум 15 кПа.

Пенопласт

Пенопласт можно использовать только слабогорючий и самозатухающий, а также только фасадных марок. В целях увеличения пожаробезопасности здания применяют специальные рассечки, выполненные из минеральной ваты.

Экструзионный пенополистирол

Он немного напоминает пенопласт, только он гораздо прочнее, плотнее и лучше защищает от холодов. Стоит этот материал несколько дороже пенопласта и производится в различной цветовой гамме. ЭППС считается качественным материалом, хотя мнения специалистов по его применению неоднозначны.

Некоторые – за, а другие – против его использования, поскольку он имеет существенные недостатки – ЭППС «не дышит», то есть он паронепроницаем, а также имеет плохую адгезию с разными клеящими растворами. В доме, при использовании экструзионного пенополистирола обязательно должна присутствовать хорошая и надежная вентиляция.

Минвата

Кирпичные фасады довольно часто утепляют при помощи минеральной ваты. Выглядит это со стороны, как укутывание фасада дома по всей площади утепления минеральными плитами. Этот материал не выпускает тепло наружу и не пропускает холод, помогая сохранить тепло внутри здания. При этом минеральная вата — экологичный материал, не допускающий возникновения грибка и плесени. При использовании минеральной ваты здание «дышит». Она также часто применяется для утепления фасадов деревянных домов.

Установка двойного каркаса

Это наиболее распространенный вариант утепления фасада деревянного дома. При этом слой утеплителя крепится на стены, а поверх него выполняются облицовочные декоративные работы. Между отделочным слоем и утеплителем требуется обязательно оставлять зазор для осуществления вентиляции. Эта технология помогает не допустить сырости, парообразования, гниения дерева.

Штукатурка

Фасад деревянного дома можно также утеплить при помощи штукатурки. При этом применяют армирующие сетки. Но такой способ возможен лишь после полной усадки дома.

Монтаж фасадных термопанелей

Монтаж термопанелей производится двумя способами: на клей и на каркас. В обоих случаях принцип крепления одинаковый. Монтировать начинают снизу, с левого угла. Чтобы первый ряд получился ровным, под него подкладывается цокольный профиль, на который наносится пена перед установкой каждого элемента облицовки.

Укладка рядовая или в шахматном порядке. Вначале плита крепится к стене, затем выступы следующего элемента заводятся в паз. Стыки в соединениях герметизируются. Крепить термопанели нужно так, чтобы между рядами оставался зазор, который затем затирается специальным составом. Некоторые виды конструкций с пластиковым внешним слоем монтируются встык или по типу сайдинга.

В местах примыкания к дверям и окнам термопанель подрезается под углом 45° болгаркой с алмазным диском, утеплитель режут ножовкой. Иногда УШГ оставляет сколы, поэтому используют электрические плиткорезы.

При оформлении внешних углов также приходится подрезать панели, а в слое утеплителя делать вертикальный жёлоб, в который задувается монтажная пена.

Заключительный этап монтажа – затирка швов. Подбирается морозоустойчивый состав, по цвету соответствующий колеру внешнего слоя облицовки. Затирка наносится с помощью строительного пистолета. Для расшивки используются специальные приспособления.

В каждом способе монтажа присутствуют свои нюансы.

Подготовка стены

Подготвока старой поверхности стены под монтаж теплопанелей

Установка термопанелей производится на очищенную от грязи, пыли и старой отделки поверхность. Подоконники и другие выступающие детали убирают, неровности устраняют, шпаклюют трещины.

На клей

Укладка на клей отличный способ избавится от мостиков холода

Для крепления на клей нужна идеально ровная поверхность. Обычно этот способ используют для утепления стен в новостройках. В процессе работы используют маячки и строительный уровень. Небольшие искривления основания корректируются с помощью монтажной пены, подкладывания тонких деревянных или полиуретановых брусков, фанеры.

Клей используется эластичный, водостойкий и морозоустойчивый. Дополнительно плиты закрепляются дюбелями через предусмотренные для этого отверстия. Стыки затирают. Для увеличения срока эксплуатации обшивку обрабатывают гидрофобизатором на кремниевой основе.

На обрешётку

Для сохранения тепла в здании применяют монтажную пену в зазорах между термопанелями и стеной

Если поверхность стены нельзя выровнять штукатуркой или дом построен из деревянного бруса, для монтажа фасадных панелей делается обрешётка из профиля либо сухих реек, обработанных антисептическим и противогрибковым растворами.

Нижняя часть каркаса углубляется в землю на 15-20 см. После укладки каждого ряда пространство между стеной и плитами заполняется монтажной пеной. Крепление производится саморезами – т. н. «сухим» способом.

Комплектующие

Вариант угловой термопанели

Для монтажа тепловых панелей используются маяки для устранения неровностей на стене, дюбеля со втулками для крепления панелей. Количество последних рассчитывается так: на 1 м2 требуется 10-15 крепежей. Гвозди использовать не рекомендуется.

Монтажная пена – необходимый расходный материал. Она используется для крепления панелей и заполнения пустот, чтобы предотвратить образование температурных мостов, циркуляцию воздуха между стеной и обшивкой.

Отдельно приобретаются угловые элементы для оформления стыков стен.

Плюсы и минусы

Среди плюсов термопанелей:

• Высокие показатели тепловой защиты
• Экологичность
• Простота монтажа
• Паропроницаемость. На этом пункте стоит остановиться подробнее. Дело в том, что у большого количества утеплителей существует проблема паропроницаемости. Абсолютно непроницаемые материалы не дают дому дышать, в итоге образуется плесень и грибок, начинается замачивание материалов. В этом плане термопанели выгодно отличаются на фоне других материалов, так как не требуют обустройства дополнительных вентзазоров перед установкой.

Термопанели фасадные являются экологичными Конечно, любой производитель назовет еще целый набор положительных качеств. Например, термопанели способны сохранять свои свойства при температурах от -40 до +80, но вряд ли в России часто встречаются столь экстремальные условия. Поэтому среди положительных качеств выделены 4 основных.

С минусами сложнее. Дело в том, что сейчас наблюдается некий ажиотаж, связанный с термопанелями, поэтому принято считать, что недостатков нет. Возможно, время покажет все слабые стороны этого материала. Но на сегодняшний день ярко выраженных минусов материал не имеет.

Но отдельно стоит сказать о высокой цене комплектующих, большом количестве подделок на рынке и необходимости подготовки поверхности перед монтажом. Нельзя считать все эти свойства большими недостатками, поскольку все это скорее относится к внимательности покупателя, а не претензиям к производителю. На сегодняшний момент реальных недостатков у материала не выявлено.

Установка цокольных термопанелей на клей

Мы уже упоминали, что панели этого типа можно монтировать на неровные поверхности цоколя – они не имеют замков. Но это не значит, что неровности могут быть любыми, при помощи клея можно исправить разбежности не более 1–2 см. Если есть выступы больше, то их предварительно придется убирать: рубить зубилом, перфоратором или молотком. Выбор инструмента зависит от прочности цоколя и конкретных размеров неровности. Алгоритм подсчета количества материалов и разметка идентичен вышеописанному методу.

Шаг 1. Согласно инструкции производителя подготовьте клей. Выбирайте его марку в зависимости от материала изготовления цоколя и фактического состояния поверхностей.

Шаг 2. Ровным шпателем нанесите клей по периметру плиты и в нескольких местах посредине. Высота клея примерно 2 сантиметра, но показатель в зависимости от неровностей может увеличиваться или уменьшаться.

Шаг 3. Монтаж начинайте, как и всегда, с углов конструкции. Есть еще одна особенность укладки такой облицовки. Если в первом случае отверстия для крепления дюбелей сверлятся после установки плиты в нужном месте, то здесь такая очередность действий невозможна. Дело в том, что во время сверления плиты она будет немного смещаться от оптимального положения, исправить это потом трудно. Придется плиту снимать и повторять намазывание клеем, опять выравнивать положение. Чтобы не допускать таких проблем отверстия в плите сверлите до ее приклеивания, а после дрель должна работать только в цоколе, плита не прижимается и не меняет своего первоначального положения.

Для приклеивания термопанелей лучше использовать пенополиуретановый клей- пену

Шаг 4. Соблюдайте стандартные расстояния между швами соседних плит, щель в дальнейшем следует запенить. После застывания пены излишки срезаются ножом на стандартную глубину.

Нанесение пены

Схема нанесения пены

Нельзя наносить пену на все пространство между стеной и панелью

Установка дюбелей в высверленные отверстия

Монтажная пена на стыках панелей

Таким образом монтируйте все плиты цоколя. Затирка швов делается по привычной схеме.

Как правильно подобрать термопанели

Отделка и дизайнерское оформление фасада делается с помощью клинкерной плитки на десятки лет при использовании качественного материала. Можно взять и материалы второго сорта, малостойкие к различным воздействиям и хрупкие, но сколько они продержаться?

Смотрим видео, критерии выбора:

На Российском рынке, к счастью, представляется огромнейший выбор термопанелей с клинкерной плиткой, разных по качеству, цветам, дизайнерским решениям и составу. Однако, при выборе нужно руководствоваться некоторыми правилами, чтобы подобрать лучшие цвета фасадных термопанелей для конкретного случая:

• Цвета фасада должны гармонично играть на фоне с окружающими постройками, тротуаром, забором и прочими элементами.
• Подбирается облицовочный материал под цвета фасада.
• Затирка для термопанелей должна быть под цвет плитки и фасада.
• Категорически не советуем покупать плитку со сложными цветами и фактурой. Такая плитка подойдет лишь в случае одновременного, однотипного оформления цоколя и фасада.

Как правильно провести монтаж

Чтобы заняться самостоятельным монтажом фасадного утеплителя, вам понадобятся следующие инструменты:

• Шпатель;
• Шуруповерт;
• Шлифмашинка либо болгарка;
• Уровень;
• Перфоратор.

Теперь опишем сам процесс монтажа поэтапно:

1. Первым делом необходимо очистить стены и поверхность, куда будут временно укладываться термопанели с клинкерной плиткой перед укладкой. Старый декоративный слой, если таковой имеется, также подвергается очистке.
2. Алюминиевыми планками отмечается линия горизонта. Это действие необходимо сделать для установки панелей на одном уровне.
3. Планки следует прикрепить строго по параллели снизу и сверху.
4. Расстояние между алюминиевыми планками должно в точности соответствовать высоте слоя панелей.
5. Монтаж клинкерных панелей начитается строго с угла здания.
6. Прикрепляются панели дюбелями и саморезами после проверки уровнем.
7. Сборка панелей по стилю очень схожа со сборкой пазлов. Первая плитка крепится к углу, он нее отходит укладка остальных элементов. При появлении неровностей устанавливаются закладные.
8. Стыки блоков заполняются пеной либо укрепляющим герметиком.

Стоимость панелей с клинкерной плиткой

Цена отечественных и забугорных производителей имеет значительное отличие. Хотя, если выбирать вышеперечисленных производителей как основных поставщиков плитки, то материал даже по качеству будет близок к европейским изготовителям. Основные страны производители Европейского рынка: Италия, Германия и Польша.

Смотрим видео, монтажные работы, этапы:

Германские клинкерные фасадные термопанели, как и большое количество других материалов, обладают наилучшим качеством, служат более полусотни лет. Цены колеблются в районе 10000 за квадратный метр.

Итальянскую плитку принято использовать в качестве оригинальных дизайнерских решений. Около 7-10 тысяч за квадратный метр.

Польский строительный материал один из наиболее дешевых из Европы. Его стоимость – 1000—5000 рублей за квадрат.

Цены на монтаж в больших городах – 250-400 рублей за квадратный метр.

Итог

Если вы сомневаетесь в облицовке клинкерными фасадными термопанелями, советуем при наличии средств не отказываться. Даже страшная и неухоженная постройка сможет ярко перевоплотится после облицовки. А утеплитель только подбавит стимула к приобретению именно этого материала. Поэтому, если вы хоть отчасти заинтересованы в покупке термопанелей цокольных с клинкерной плиткой или фасадных, не стоит раздумывать.

Сфера применения

Вместе с ажиотажем на использование термопанелей в малоэтажном строительстве, пришел вопрос: а почему такие технологии не применяются в многоэтажном строительстве. Ответ достаточно прост: с применением столь дорогих технологий, квартиры станут просто золотыми, а потому термоплиты еще долгое время будут оставаться прерогативой малоэтажного строительства.

Термопанели фасадные используются в строительстве малоэтажных домов

Зато конкретно в малоэтажном строительстве применение термоплитам придумать можно. Помимо основного своего назначения, эти материалы хорошо подойдут для оформления кирпичных и бетонных арок в парке, фонтанов, изгородей и внутренних поверхностей зданий. Но нужно понимать, что все это очень и очень дорого. Причем, если использование термопанелей для облицовки здания еще может быть оправдано практической необходимостью, то использовать такие материалы для оформления участков – сплошное расточительство. Но в конце концов решать имеет право только хозяин дома.
