Дюбель фасадный

Фасадный саморез

Вообще саморезы изготавливают из оцинкованной и нержавеющей стали. Но, если мы говорим именно о фасадном саморезе, которым можно крепить металлопрофиль в вентфасаде, то необходимо использовать саморез из нержавейки.

Неважно, алюминиевая или оцинкованная это система. Всегда используется нержавеющий саморез

Алюминиевая система, если закрепить ее оцинкованным саморезом, вступит в химическую реакцию и начнет ржаветь. Дело в том, что разные типы металлов реагируют друг с другом, реакция называется “гальвано пара” – это их курса химии, седьмой класс.

Цветной и черный металл нельзя использовать совместно. Крашенный саморез тоже запрещен, т.к. при вкручивании, краска слезет. Поэтому для алюминиевых систем необходимо использовать исключительно саморез из нержавейки.

Пусть это странно и нелогично, но оцинкованные саморезы для вентфасадов применять нельзя. Потому что оцинкованные саморезы недолговечны. И между шляпкой самореза и профилем моежт скапливаться вода, усиливающая коррозию металлов.

А так как к системам предъявляют повышенные требования к надежности, использовать согласно разрешительной документации для металлопрофиля необходимо нержавеющий саморез.

Особенности применения

Благодаря острому кончику саморез без труда ввинчивается в металл, толщина которого не превышает 2 мм. Саморез вкручивают с помощью шуруповерта, что, с одной стороны, очень удобно, скорость монтажа возрастает, усилий прилагается минимум на вкручивание.

С другой стороны, шуроповерт ограничивает работу при температуре ниже 20 градусов. Он начинает хуже работать. Систему можно монтировать и при меньшей температуре. Ограничения на монтаж системы связаны либо с человеческим фактором, когда физически люди не могут работать на холоде. Либо отказывается работать техника.

Саморезы не рекомендуется использовать для оцинкованных систем. А в алюминиевых системах, они наоборот, рекомендуются. Почему так – очень просто.

Алюминий – металл вязкий. И, если саморез не вкручивать – выкручивать, снова вкручивать – выкручивать, то саморез сядет плотно, завязнет. А в оцинкованных металлах, саморез сидит плохо.

Во- первых, оцинкованный профиль имеет малую толщину. Во- вторых, саморез при вибрационных нагрузках, а они неизбежно есть в любом городе, выкручивается. Поэтому для оцинкованных систем используют заклепку. Рассмотрим ее ниже.

Расход саморезов на кв м в системе вентфасада

Мы уже с вами знаем, что для оцинкованного профиля саморез в вентфасадах использовать не рекомендуется. Поэтому будем считать расход саморезов для алюминиевых систем, где эта возможность сертифицирована.

Саморез считают отталкиваясь от количества точек крепления на кронштейне. На несущий кронштейн используют по четыре самореза, на опорный – по два.

Если исходить из того, что на одну ветку профиля, а каждая ветка равна высоте этажа, т.е. примерно три метра, приходится один несущий и два опорных кронштейна, то выходит, у нас три кронштейна на профиль, в среднем.

Два самореза в опорном, у нас два опорных, плюс четыре самореза на несущий, итого восемь саморезов на один профиль.

Поэтому сориентироваться можно только приблизительно. В среднем, расход саморезов на кв м получается 4-5шт. Это на классическую систему под керамогранит, для примера.

Выбор дюбеля

Как и любой другой крепеж, дюбель для бетона нужно правильно выбрать. Главной характеристикой является та конструкция, для которой будет использоваться этот элемент:

1. Для закрепления конструкций, имеющих значительный вес, применяются дюбели с длиной не менее 85 мм.
2. Для горизонтальной фиксации в стену из бетона подбирают дюбели с длиной не менее 30 мм. Диаметр крепления в этом случае должен составлять от 7 до 11 мм.
3. Для тех работ по монтажу, где нагрузка предполагается снизу, например установки подвесного потолка или светильников, применяют дюбели с распорными механизмами.

Диаметр отверстия должен соответствовать сечению дюбеля. Нужно, чтобы крепеж входил с легким затруднением.

1. В быту лучше всего использовать дюбели из нейлона, способные выдержать до 75 кг нагрузки. Металлические чаще всего монтируют на промышленных объектах.

Конструкция строительного пистолета для крепления дюбелей

Правила монтажа грибков

Тарельчатый дюбель предназначен для окончательной фиксации теплоизолятора, поэтому монтаж производится после того, как утеплитель уже находится на стене. Пенопласт, экструдированный пенополистирол и плиты из минеральной ваты первично крепятся к стеновой поверхности специальным клеем на цементной основе, рулоны же из минеральной ваты помещаются в каркасах. И уже после этого фиксируются тарельчатыми дюбелями. В идеале монтаж утеплителя и дюбелей лучше всего проводить при температурном значении окружающего воздуха 0°С, примерно в средине рабочего диапазона.

Монтаж производится в следующей последовательности:

• Производится разметка мест установки
• В намеченных местах перфоратором сверлятся отверстия прямо через утеплитель. Диаметр бура должен соответствовать диаметру дюбеля. Глубина отверстия должна быть равна длине дюбеля плюс 10-15 мм.
• Далее дюбель вставляется в отверстие до контакта шляпки грибка с утеплителем и плотно прижимается, добивать молотком не требуется.
• В дюбель вставляется сердечник и забивается молотком до окончательной фиксации грибка в стене.

Приобретать тарельчатые дюбеля нужно в проверенных торговых точках с солидной репутацией и только под торговыми марками известных производителей. В малом бизнесе популярно производство такой продукции на термопластавтоматах в гаражах из вторичного сырья, причём качество изделий не всегда соответствует норме. Такие дюбели мало того, что в процессе эксплуатации могут не справиться с нагрузкой, но ещё на этапе монтажа трескаются и крошатся. Вытащить недозабитый дюбель не получится из-за его конструкции — ствол снабжён усиками, придётся его срезать, портить утеплитель и сверлить новое отверстие для нового дюбеля.

Виды дюбелей

Перед тем, как забить в бетонную стену дюбель-гвоздь, необходимо тщательно изучить конструкции и особенности всех существующих креплений, чтобы выбрать единственно правильный вариант. Наиболее эффективными и популярными считаются: распорные, химические, фасадные, типа гвоздь, бабочка, КВТ, универсальные, GB и т.д. Есть саморезы для бетона без дюбелей.

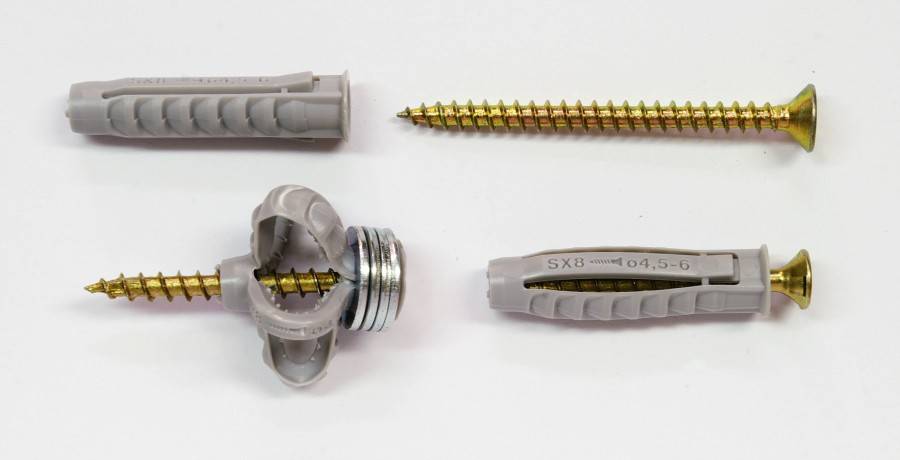

Классические

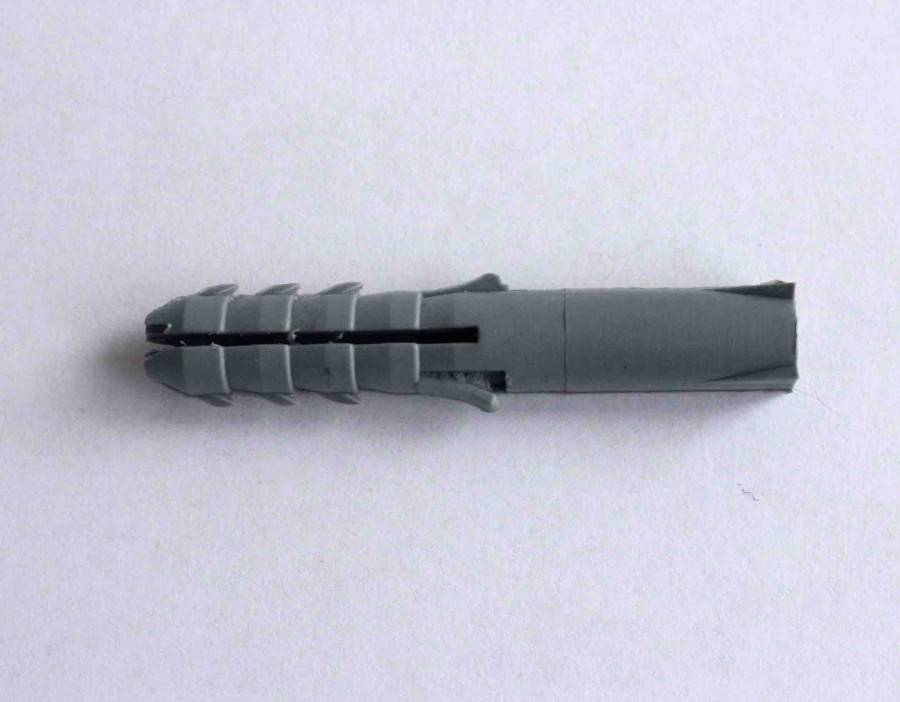

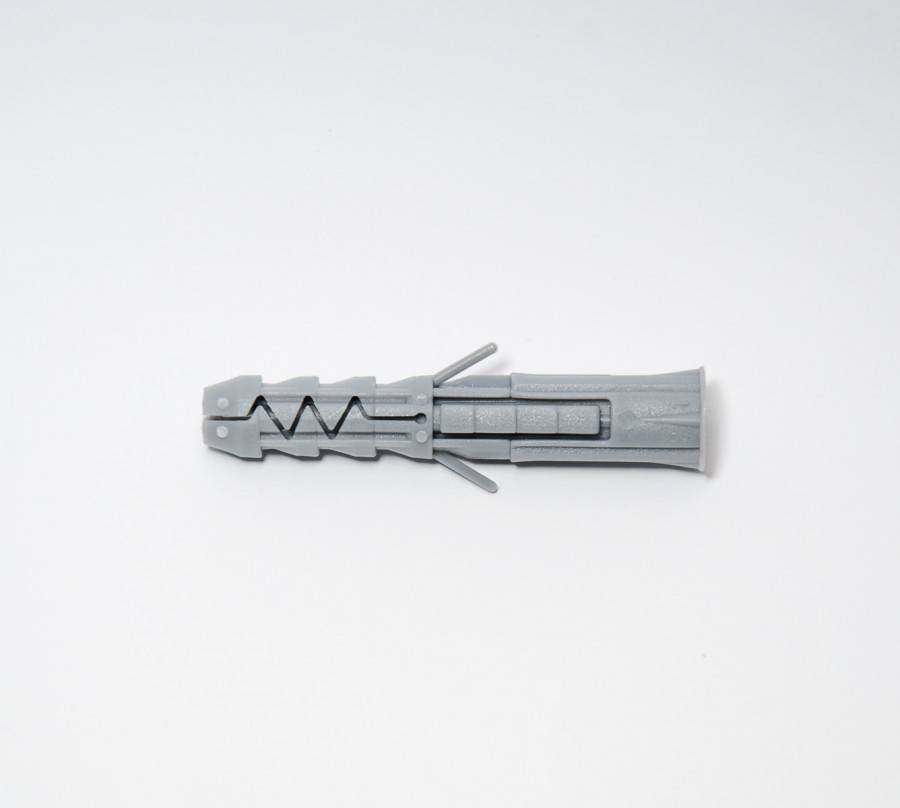

Такая конструкция представляет собой пластмассовую втулку с насечками по всей длине и усиками, а также вставляемый в нее специальный стержень, который гарантирует прочность и надежность крепежа. При забивании стержня во втулку пластмасса расширяется в отверстии, гарантируя качественное крепление.

Саморез в бетон без дюбеля

Дюбель-саморез для бетона выполняется с переменной резьбой, вкручивающейся прямо в монолит. Сначала, как обычно, сверлят отверстие меньшего диаметра, потом закручивают нагель, в процессе чего переменная насечка расширяет полость, а резьба фиксирует саморез.

Крепеж отличается высокой несущей способностью, прочностью, демонтируется очень трудно, в связи с чем относится к виду стационарных крепежей.

Распорный

Такой дюбель подходит для крепления жестких конструкций – обычно выполнен в виде шифера, забивается в монолит молотком. Могут быть разными и крепежные детали (в виде цилиндра или трубчатой формы), распорок может быть 2-3, с шипами. Соединение получается крепким, подходит для рыхлых материалов, с пустотами.

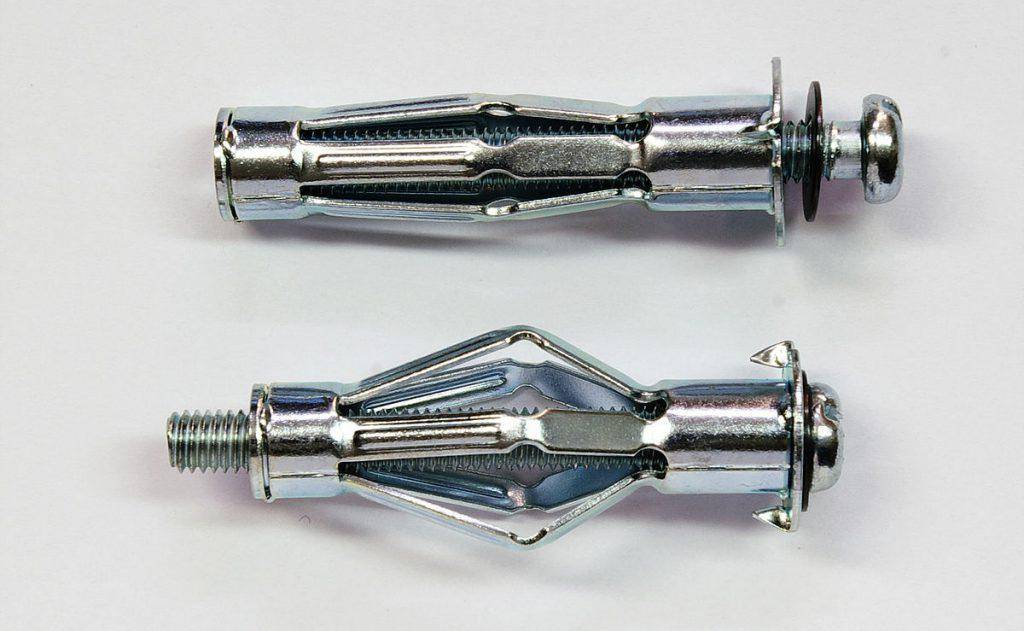

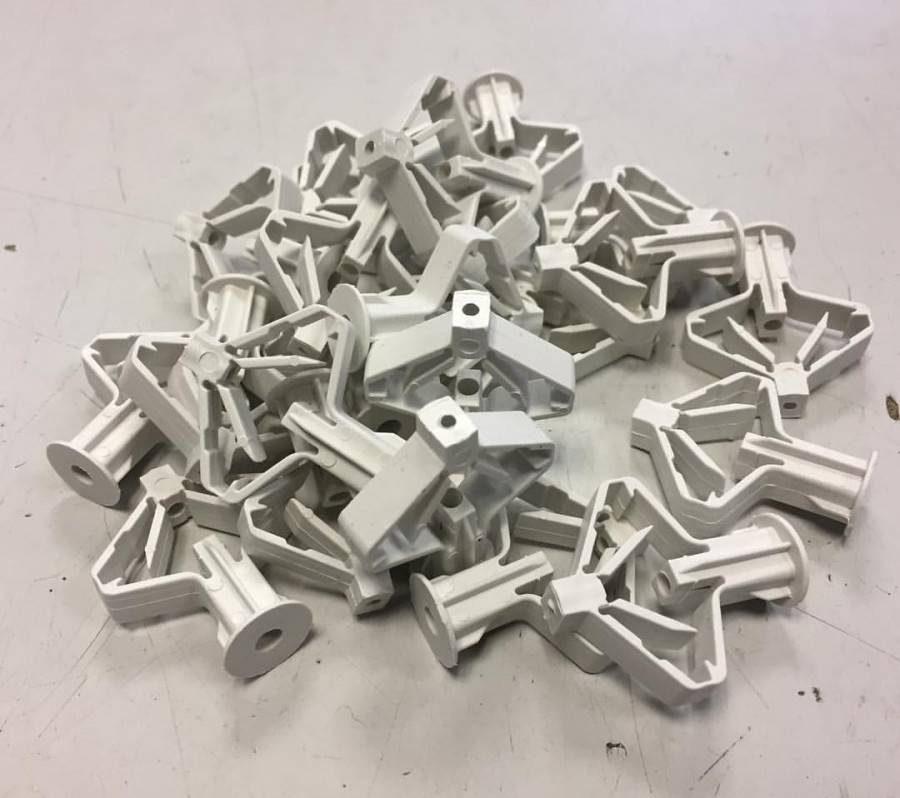

Бабочка

Такой вариант подходит, когда выполняется крепление дюбель-гвоздями к бетонной стене, которая очень тонкая. Гильза крепится в отверстие, а тыльная ее сторона в процессе вставки шурупа в бетон сворачивается, что надежно фиксирует дюбель.

Универсальный

Универсальные дюбеля металлические для бетона напоминают распорные. В пустотелых стенах в процессе вворачивания гвоздя гильза заворачивается в узел, фиксируя крепеж по типу «бабочки». Одно и то же крепление допускается использовать для самых разных типов монолита.

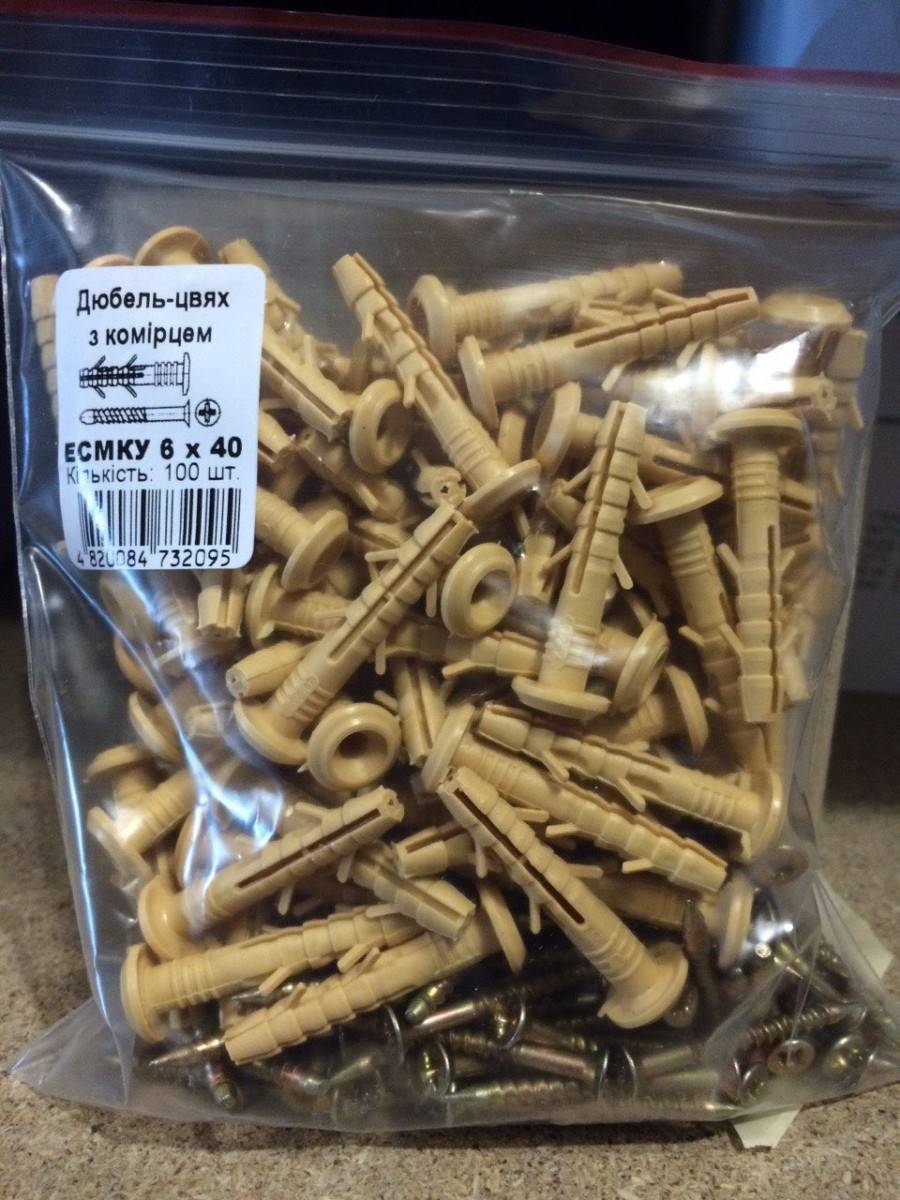

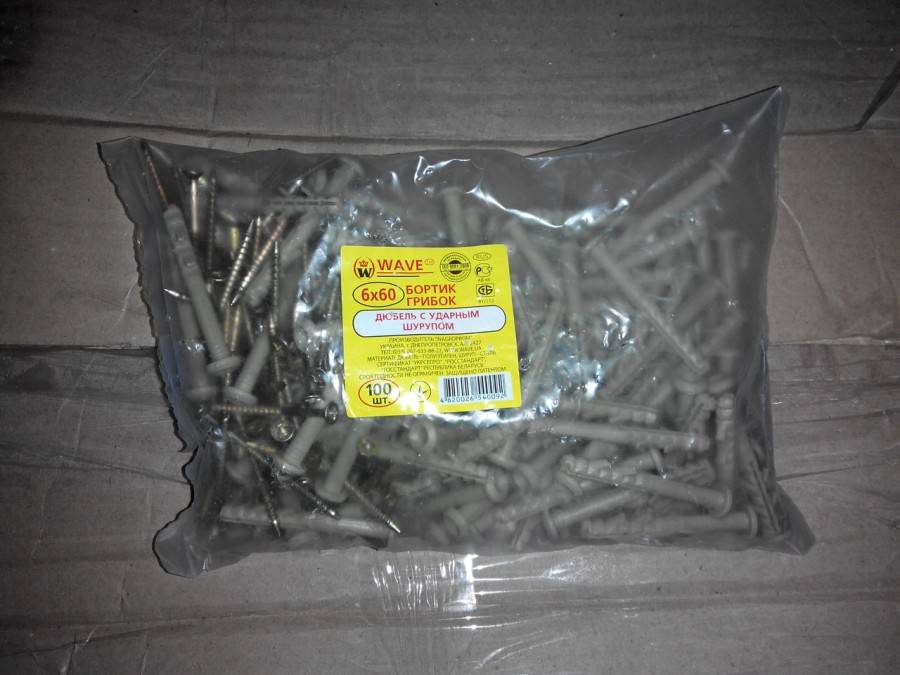

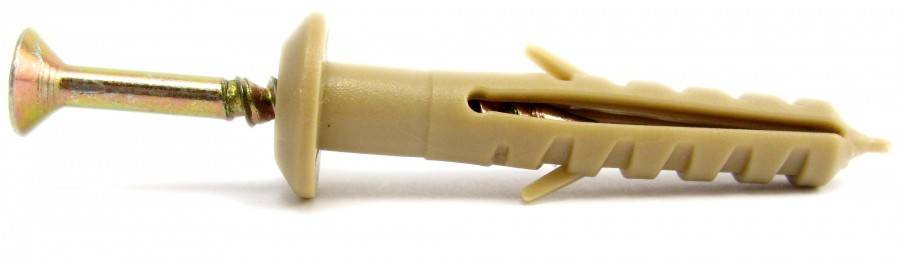

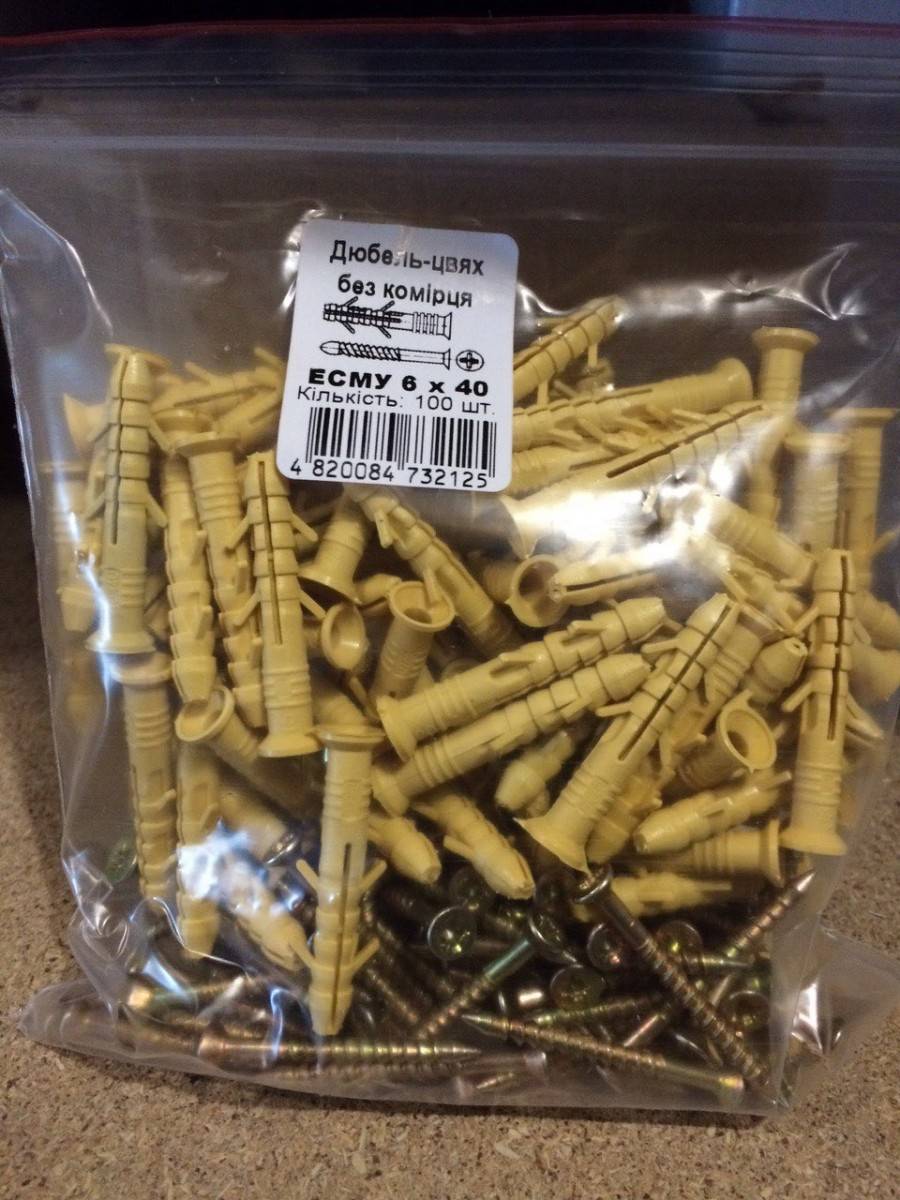

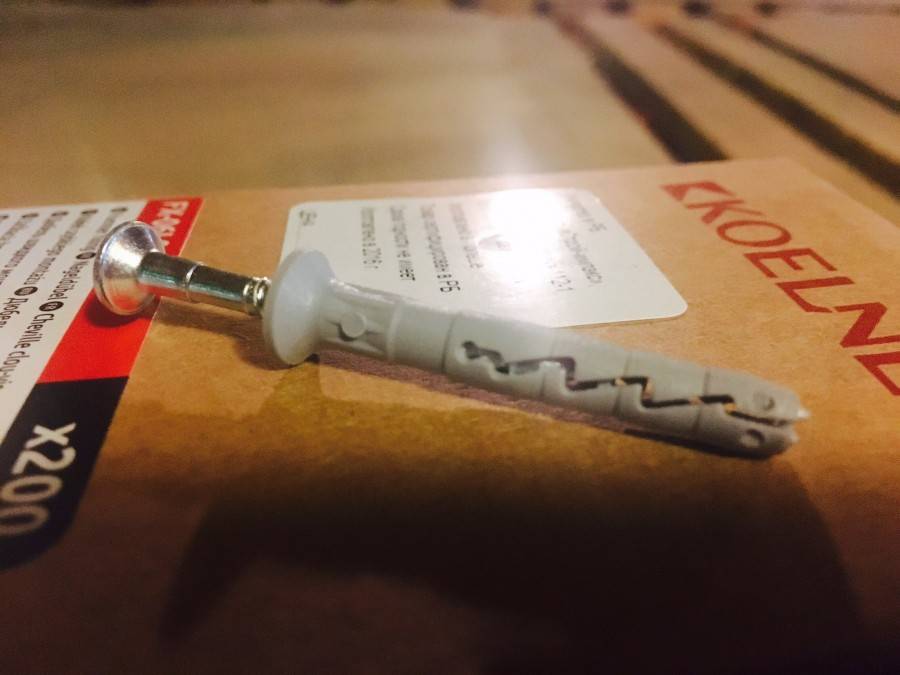

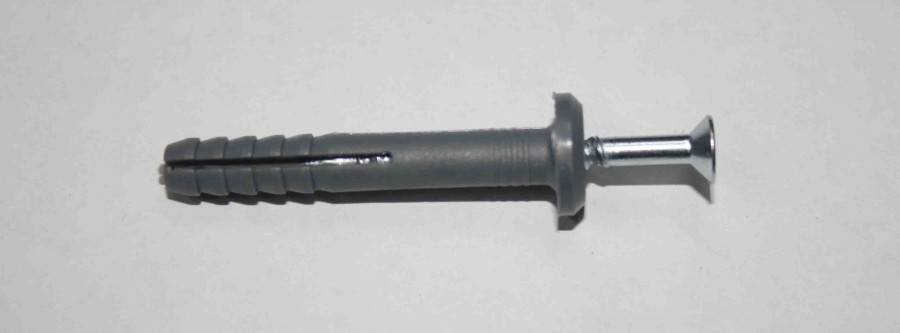

Обычный крепеж, просто забивается в стену молотком либо специальным пистолетом.

Фасадный

Используется для монтажа различных теплоизоляционных конструкций. Похож на распорный, но обладает большей длиной и большей шляпкой. Стержень и гильзу делают из ударостойких материалов.

Химический

Данный тип крепежа отличается от всех остальных. В составе конструкции есть капсула с клеем и металлический шуруп. Обычно используют такой крепеж для газобетона.

Сначала в отверстие вставляется соответствующая его размерам капсула, разбивается, из нее наружу выходит клеящее вещество, в него вставляется металлический стержень.

КВТ

Актуален только для газобетонных монолитов. Обладает широкой резьбой, которая гарантирует качественное крепление в пористых структурах.

GB

Обычно такие изделия используют в работе с полистиролбетоновыми блоками. Гильза чем-то напоминает распорную, но выполнена в виде спирали. Дюбель способен выдерживать серьезные нагрузки, поэтому его можно использовать для крепления вытяжек, подвесных шкафов, разного типа полок и бытовых предметов с большим весом, техники.

Дюбель фасадный: назначение, виды

Дюбель – крепёжное изделие, которое применяется для теплоизоляции в качестве закреплённого на несущем основании (стене фасада) и удерживающего материал-утеплитель. Еще его называют — грибок для крепления утеплителя или дюбель тарельчатый. Данный крепёжный элемент состоит из следующих частей:

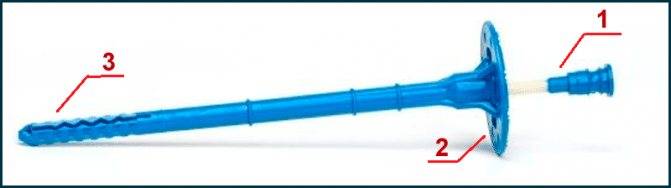

Распорная часть (головка, шляпка) — 1; фиксатор — 2; анкер — 3.

На современном строительном рынке сегодня существует более 100 различных видов и размеров крепежей, которые для удобства и правильного выбора можно классифицировать следующим образом:

По назначению относительно материала основания:

• для материалов высокой плотности (кирпич, натуральный камень, бетон);
• для пористого, ячеистого материала (газобетон, пенобетон, искусственный камень и т. д.)
• для лёгких материалов (гипсокартон, сайдинг).

Выбирая крепёжный элемент для утеплителя, вы должны учитывать, из какого материала построен ваш дом, к которому вы планируйте крепить теплоизолятор.

По материалу изготовления:

• пластмассовые;
• металлические;
• комбинированные, когда одна часть выполнена из металла, а другая из пластмассы.

Для теплоизоляции можно использовать дюбель пластмассовый с металлическим гвоздём. Полностью металлические крепежи утяжелят систему утепления, да и по стоимости обойдутся дороже. Полностью пластиковые можно применять для лёгких теплоизоляционных материалов, которые крепятся на поверхность с высокой плотностью.

Как установить в стене дюбель: пошаговая инструкция

Перед тем как установить дюбель в бетонную стену, следует подготовить необходимые материалы и инструменты. Крепежные изделия выбирают в зависимости от типа основания. Для этого понадобятся дюбели с шурупами или саморезами, молоток, электрическая дрель, победитовое сверло.

Какой выбрать шуруповерт, чтобы он стал настоящим помощником по дому

Основные виды приборов по назначению и способам использования. Какие характеристики считаются определяющими при покупке товара. Производители.

Первым делом намечается место под отверстие, которое высверливается при помощи дрели. Ее следует удерживать строго перпендикулярно к основанию. Подручным способом выполняется очистка полости отверстия от цементной крошки и пыли. Для этого можно воспользоваться пылесосом. Диаметр отверстия должен совпадать с сечением дюбеля, который должен входить в него с некоторым усилием. Если отверстие будет слишком большим, крепежное изделие будет из него вываливаться.

Важно! Длина дюбеля должна соответствовать размеру самореза, который используется с ним в паре. Дюбель вставляется в отверстие и при помощи молотка забивается в него до упора, чтобы край детали совпал с поверхностью стены

Процесс выполняется аккуратно, без мощных ударов, которые могут повредить крепежный элемент. В полость дюбеля ввинчивается шуруп. Если используется гвоздь, то он забивается в полость крепежного изделия

Дюбель вставляется в отверстие и при помощи молотка забивается в него до упора, чтобы край детали совпал с поверхностью стены. Процесс выполняется аккуратно, без мощных ударов, которые могут повредить крепежный элемент. В полость дюбеля ввинчивается шуруп. Если используется гвоздь, то он забивается в полость крепежного изделия.

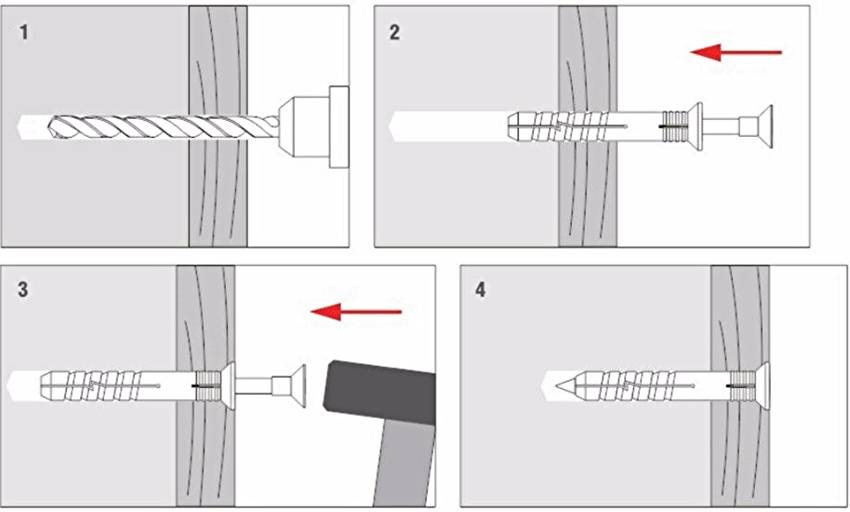

Пошаговый алгоритм установки дюбеля: 1 — сверление отверстия, 2 — монтаж дюбеля внутри отверстия, 3 — вбивание самореза, 4 — отделка поверхности

При решении вопроса, как правильно установить дюбель для газобетона, следует взять на вооружение следующую рекомендацию. Саморезы под крепежные элементы необходимо выбирать большего диаметра. Это будет способствовать значительному расширению стенок дюбеля, обеспечивая жесткое и надежное крепление. При бурении газобетона или пенобетона при помощи перфоратора, не используется отбойный режим, поскольку отверстие может получиться слишком большим, и иметь неаккуратную конфигурацию, что усложнит закрепления дюбеля.

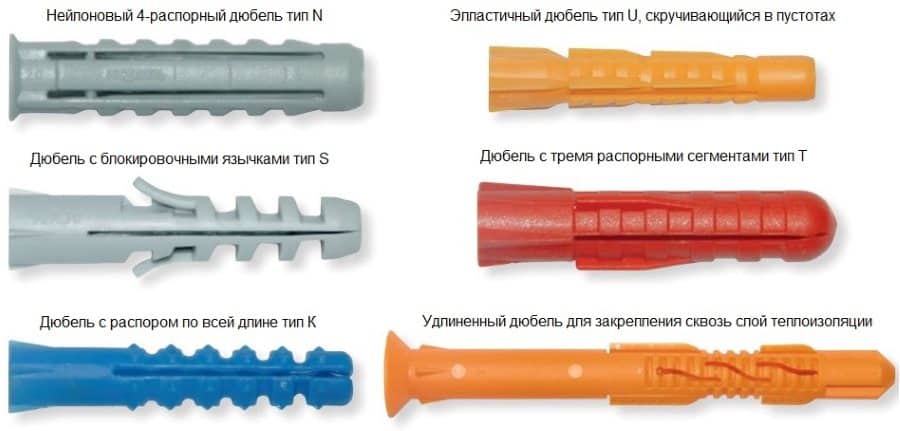

По предназначению конструкций, сфере их использования и особенностям

Стандартные крепежные элементы можно найти в любом строительном магазине, они применяются для полнотелых материалов. Классические изделия делают из полиамида или нейлона зарубежные компании SORMAT и MUNGO.

Стандартные виды пластиковых дюбелей от бренда MUNGO красно-оранжевые, они подходят практически для всех материалов, однако следует помнить, что низкие температуры отрицательно влияют на характеристики нейлона.

Размеры пластиковых дюбелей варьируются, в зависимости от предназначения, поэтому определитесь заранее, какой именно товар вы ищете.

Кроме того, у различных изделий имеются и другие особенности, например: спиралевидные ребра крепежных элементов, предназначенных для газобетонных или пенобетонных блоков. Благодаря этой конструкционной особенности крепежи расклиниваются в отверстиях, которые проделываются заранее, диаметр каждого отверстия равен размеру сердцевины.

Рамная разновидность дюбелей характеризуется длинной распорной частью, эти изделия пригодятся, когда понадобится устанавливать коробку окна или двери.

Юстировочный дюбель служит для закрепления конструкции, его используют, чтобы сделать обрешетку под обшивку.

Универсальный крепеж может применяться как пластиковый дюбель для утеплителя, с его помощью закрепляют любые материалы, изделие отлично подходит для работы с пустотелыми перегородками.

Пластиковый дюбель для гипсокартона может также применяться для пористого бетона, он отлично справляется с задачей статичного крепления любой навесной конструкции. Он понадобится, когда понадобится закрепить потолок из ГКЛ или СМЛ, повесить картину или настенные часы.

Звукоизолирующие крепежи находятся внутри каучуковой оболочки, их предназначение – обеспечивать поглощение сторонних звуков.

Цанговый дюбель, изготавливаемый в виде цилиндрической втулки, на которую нанесена внутренняя резьба, пригодится крепления конструкций в полнотелых материалах.

Применение

Применяются термоизоляционные дюбели для сквозного монтажа разных изоляционных материалов к:

• строительному природному камню;
• бетону;
• газобетону;
• пустотелым панелям.

Для выполнения монтажных работ на зданиях высотой менее 8 м специальные разрешения не потребуются.

Термоизоляционный дюбель для крепления теплоизоляции изготавливается из имеющего высокое качество полиэтилена высокого давления. Применяемые при их изготовлении конструктивные решения и материалы способны исключить влияние температур на прочность крепления, выполненного с помощью теплоизоляционных дюбелей. Параметры прочности изделий соответствуют значениям нормативных европейских стандартов ISO 2001.

Дюбель имеет широкую головку с коническими отверстиями и способен хорошо удержитать минеральный утеплитель, имея длинную зону расклинивания, он дает отличные показатели несущей нагрузки. Оригинальные технические решения используемые при изготовлении крепежных изделий способствуют упрощению работы с ними и служат гарантией прочности выполненных креплений.

Крепление водосточных труб к стене: Узнайте, как крепить водосток!

Место установки хомута выделена красным цветом. Основа хомута приворачивается саморезом диаметр М6, длина от 50 мм к стене дома.

Дужки хомута вставляются в основу до упора. Хомут стягивается болтом с полукруглой головкой М5, длина 40 мм и гайкой. Установить кронштейны воронки 2.

Характеристики дюбелей

Для варианта с лобовой доской воронка 2 крепится без кронштейнов. Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской — от впадины конечного кронштейна 1 до нижнего края среза воронки 2. Установить кронштейны соединителя желоба 3. Для варианта с лобовой доской — установить сам соединитель 3. Соединитель 3 или его кронштейн устанавливаются с учетом п.

Характеристики

Каждая единица продукции, из представленного выше списка, обладает собственными уникальными свойствами и у каждой есть свои положительные и отрицательные качества. Перед приобретением достаточного количества крепежного материала необходимо ознакомиться с характеристиками каждого вида тарельчатых дюбелей:

Тарельчатый дюбель с пластиковым гвоздем. Он производится из нейлона, полиэтилена низкого давления или полипропилена. По своим свойствам эти материалы фактически идентичны, поэтому не должны повлиять на принятие положительного решения при выборе крепежа. Так как этот крепежный материал целиком изготовлены из пластика, то он очень легок, что позволяет использовать его в любой конструкции, не переживая о нагрузке на несущую стену. Но в этом есть и обратная сторона – с их помощью не стоит крепить тяжелый утеплитель, они его элементарно не выдержат.

Отсутствие металла в составе распорного гвоздя дает ему дополнительные преимущества – невосприимчивость к влаге и слабая теплопроводность. Первое преимущество делает его невосприимчивым к коррозии и увеличивает срок службы до 50 лет, а второе – позволяет минимизировать теплопотерю

В то же время при монтаже нужно соблюдать предельную осторожность при работе с пластиковым распорным гвоздем. Обладая низкой жесткостью, он имеет неприятную особенность гнуться и ломаться в самый неподходящий момент

Тарельчатый дюбель с металлическим гвоздем. Он отличается от предыдущей модели тем, что использует в качестве крепежного элемента металлический гвоздь из оцинкованной стали толщиной 6 мм. Это существенно повышает прочность и позволяет выдержать вес любых конструкций и использовать при работе с любым видом утеплителя. И в отличие от пластикового металлический распорный гвоздь не сломается и не согнется. Но у этого вида тарельчатых дюбелей есть и недостатки. Металлический распорный гвоздь лучше пластикового проводит тепло и может создать участки, на которых стена может промерзать, что не произойдет при дюбеле, целиком выполненном из пластика. Второй недостаток — это коррозия. Если стена большую часть года остается мокрой, то через незащищенную шляпку ржа проест весь распорный гвоздь, что приведет к выходу из строя всей системы теплоизоляции.

Рекомендуем: Возведение деревянных перекрытий между этажами: подробная технология

Тарельчатый дюбель с металлическим стержнем и термокрышкой. Это усовершенствованная версия предыдущего крепежа, предназначенная для работы в условиях повышенной влажности. Основное отличие заключается в пластиковой заглушке, которая крепится на шляпку дюбеля. Она препятствует проникновению влаги и снижает отток тепла, поэтому такой крепеж может считаться более герметичным. Существует два варианта исполнения – со съемной заглушкой, которую нужно установить самостоятельно, и заглушка, установленная на заводе изготовителе. Второй вариант более удобен в работе, потому что заглушки довольно мелкие и хранятся отдельно. При проведении работ их достаточно легко потерять.

Фасадный дюбель со стеклопластиковым стержнем. Этот вид появился на рынке относительно недавно. Он собирается из следующих элементов – прижимная часть, стеклопластиковый стержень, анкерный элемент с распорной зоной и расширительная шайба, которая одевается на прижимную часть для создания дополнительной площади фиксации утеплителя. Благодаря стержню из стеклопластика дюбель обладает высокой прочностью и низкой теплопроводностью. Все эти элементы можно подбирать отдельно, руководствуясь только необходимыми размерами.

Особенности крепежа для бетонной стены

Дюбель по бетону отличается от кирпичного. Поэтому, чтобы не допустить ошибок при его установке, необходимо познакомиться с его особенностями.

На практике дюбели для бетона не слишком рационально применять на кирпичной кладке, особенно если стена выложена из пустотелого материала. В этом случае используются крепежные элементы специальной конструкции и спецификой монтажа.

Отличия дюбеля по бетону от варианта для кирпича, представлены в таблице:

Для кирпича

Для бетона

Втулка для кирпичного дюбеля Это металлическая или пластмассовая втулка, в конструкции которой имеется механизм двойного распора. Это гарантирует прочность крепления — в любом случае один из распоров попадает и фиксируется на твердом основании. Стержнем, играющим роль распорного элемента, является шпилька с резьбой соответствующего диаметра и другие анкерные крепления, что зависит от нагрузки на них.

Дюбель-гвоздь для бетона Такой дюбель никогда не создаст надежного крепления в пустотелом материале, какую бы длину он не имел. При монтаже крепеж забивается в отверстие, что ускоряет работу. При использовании такой технологии в рыхлых материалах, разрушается посадочное отверстие и не создается качественное крепление.

Расход дюбелей на м2 утепления фасада

1. Итоговое (суммарное) количество дюбелей считается для площади фасада за вычетом площади оконных и дверных проемов. Площадь оконных и дверных проёмов условно принимается равной 30% от всей площади фасада.

2. Для вентилируемых фасадов не расчитывается изгибающая нагрузка. Считается, что утеплитель от “сползания” удерживается кронштейнами подсистемы.

3. Количество дюбелей округляется в большую сторону.

4. Если расчетное количество меньше 7 шт. на квадратный метр, то рекомендуется ставить 7 шт, поскольку иначе для закрепления 1 плиты теплоизоляции будет приходиться количество дюбелей не достаточное для исключения ее провисания.

Как производится монтаж дюбеля

Монтаж дюбелей любого вида производится по стандартной схеме:

1. на начальной стадии необходимо разместить на фасаде утеплитель;
2. далее в местах установки дюбелей просверливаются отверстия;
3. в готовые отверстия вставляются распорные части дюбеля;
4. производится фиксация гвоздем или болтом.

Процесс крепления утеплителя фасадными дюбелями

При выполнении работ рекомендуется придерживаться следующих правил:

• листы теплоизоляционного материала требуется располагать с соблюдением горизонтальности и вертикальности. При необходимости производится предварительное выравнивание стен;
• при начальной фиксации утеплителя рекомендуется использовать специальный клей, что позволит избежать неровностей в ходе выполнения дальнейших работ;
• фасадные болты могут быть расположены на утеплителе по одной из следующих схем. В первом случае расход крепежей будет больше.

Способы крепления утеплителя

Таким образом, все работы по подбору фасадных дюбелей и креплению материалов с их помощью можно выполнить без привлечения специалистов.

Способы монтажа

Сверла выбирают так, чтобы их диаметр соответствовал наружному сечению дюбеля, больше или меньше брать нельзя. По длине сверло должно выбрать такой проход, чтобы саморез после прохождения дюбеля выступал за пределы. В соприкосновении со стенками дюбель должен участвовать всей поверхностью.

Методы установки:

• в плотных и твердых материалах отверстия делают перфоратором, ударной дрелью, используют сверла с ударным наконечником;
• в пористых по типу пенобетона применяют дрель и сверла без победитового наконечника;
• для забивных гвоздей используют молоток, ударяют по шляпке;
• для завинчивания берут крестовую или прямую отвертку.

Если саморез имеет шляпку шестигранной формы в виде болта, применяют для закручивания гаечный ключ.

Достоинства дюбеля фасадного

Исходя из вышесказанного, можно сделать вывод, что этот дюбель имеет массу достоинств. Экономить на его приобретении не стоит.

1. Материалы, закрепленные при помощи этих элементов, намного лучше держатся на фасаде дома даже во время ветра. Повышенная ветровая нагрузка им вовсе не страшна, если они соединяются со стеной благодаря дюбелям, так как фиксация происходит очень плотно.
2. Сам дюбель не боится колебаний температур – риски разрушения соединения при воздействии жары или холодов стремятся к нулю (например, полимерный крепеж будет лишь сжиматься и разжиматься). При этом просто зафиксированная на клеевом слое теплоизоляция может отпасть. Температурный диапазон, в котором способен надежно служить дюбель, варьируется от -40 до +80 градусов.
3. Дюбель фасадный устойчив к коррозии (а изготовленный из полимеров и вовсе ее не боится), а также отлично сопротивляется различным механическим воздействиям.

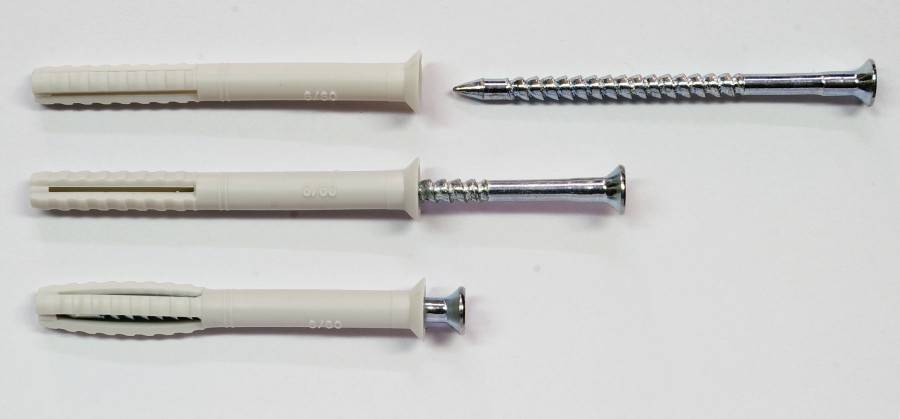

Забиваем гвоздь в дюбель
