Планировка и расчет каналов

Сечение воздуховодов зависит от системы вентиляции и объема воздуха, который нужно обслужить. Параметры можно взять из таблицы, принимая за скорость естественной тяги значение 1-2 м/с, механической – 3-5 м/с:

Таблица 2 – подбор сечения воздуховода

Пример расчёта сечения воздуховода: 450 м3/час отводятся четырьмя каналами. Соответственно на каждый приходится 450/4=115 м3/час. Используя таблицу, представленную выше, получаем, что при скорости 2 м/с достаточно трубы Ø140 мм.

Хорошая естественная тяга идет только по вертикальным шахтам (допускается отклонение на 30° длиной до метра). Сужения, врезки замедляют поток, горизонтальные участки его практически останавливают. Механическое продвижение дает стабильную равномерную тягу, где все озвученные нюансы просто учитываются при выборе мощности вентилятора.

Полезные советы от мастеров

• Если стены здания возведены из кирпича, то проектирование и монтаж каналов следует производить одновременно с постройкой дома
• Для создания воздуховодов с одинаковым диаметром сечения удобно применять картонные или деревянные шаблоны.
• Внутренние стенки канала вентиляции выкладываются из полнотелого кирпича с качественной заделкой всех мест примыкания.
• Вывод вентиляции к крыше удобно обустраивать трубами из асбестоцемента, соединяя со стеновым вентканалом и качественно закрепляя конструкцию цементным раствором.

Распространенные заблуждения

• Проблемы вентиляции в помещении легко решаются при установке кондиционирующего оборудования. Кондиционер может повлиять на температурные и влажностные показатели воздуха, но не в состоянии насытить его кислородом, необходимым для дыхания.
• Периодическое проветривание помещения или установка окон в режим микропроветривания достаточны для вентиляции комнаты. Данное утверждение можно назвать справедливым лишь для теплого времени года. В зимнюю стужу помещение будет быстро остывать, не успев получить необходимое количество кислорода.

Признаком верно обустроенной и хорошо работающей системы вентиляции является чистый и свежий воздух в доме, не имеющий посторонних примесей и ароматов. Монтаж вентканалов позволит вам качественно проветривать помещения без риска простудиться в любое время года и станет залогом здоровья и хорошего самочувствия домочадцев.

Естественная и принудительная вентиляция

Среди типов вентиляционных систем выделяют естественную и принудительную вентиляцию. Для естественной вентиляции свойственно отсутствие вспомогательных механических средств, а циркуляция воздушных масс происходит в результате возникновения тяги, образующейся из-за разницы температур и давления воздуха внутри и снаружи помещения. Принудительный воздухообмен предполагает наличие в системе механических вытяжных или приточных вентиляций.

Естественная вентиляция – принципы функционирования и особенности

Преимуществами естественной вентиляции являются простота монтажа и отсутствие необходимости устанавливать сложное оборудование. За счет простоты схемы вентиляция достаточно прочная, долговечная и почти не ломается. Кроме того, работа такой вентиляционной системы не производит шума и удобна тем, что не зависит от энергоснабжения. При перебоях тока естественная система вентиляции не перестанет работать. Она может создать оптимальный микроклимат в доме, но при этом естественная вентиляция не имеет механизма очистки воздуха от загрязнений. Ее достаточно сложно регулировать по объему воздухообмена в помещении, и она напрямую зависима от влияния атмосферных факторов. Из-за погодных и сезонных изменений в окружающей среде сила тяги тоже будет меняться.

Вариант установки естественной вентиляции в здании подходит для удаленных от автомобильных дорог загородных участков, где нет серьезной необходимости в фильтрации воздушных масс. Мощность тяги в системе естественной вентиляции можно регулировать за счет высоты вентиляционных каналов: чем выше находится канал, тем сильнее перепад атмосферного давления, и тем лучше тяга.

Поскольку установка герметичных стеклопакетов в частных домах перекрывает естественный приток воздуха в домашнее пространство, рекомендуется в самих окнах или наружных стенах дома делать отверстия для приточных клапанов.

Особенности искусственной вентиляции

Чтобы установить принудительную вентиляцию, понадобится специальное оборудование. Зато принудительный воздухообмен гораздо эффективнее и может влиять на температурный режим и уровень влажности в помещении дома. Поступающий снаружи воздух проходит через вентиляционный блок и распределяется по помещениям. При помощи вытяжных вентиляторов отработанный воздух выводится наружу. В каждом помещении устанавливается принудительный приточно-вытяжной механизм с так называемым рекуператором. Рекуператор представляет собой специальный теплообменник, который позволяет нагревать поступающий в дом воздух, забирая тепло у исходящих воздушных масс. С помощью калориферов воздух нагревается или охлаждается, благодаря чему в домашнем пространстве поддерживается комфортный микроклимат. Также принудительную циркуляцию воздуха обеспечивают специальными фильтрами для очистки воздушных масс.

Искусственная вентиляция в частном доме удобна тем, что она не зависит от атмосферных изменений: температура и влажность окружающей среды никак не влияют на мощность тяги и работу вентиляционной системы. Но при этом она зависима от электричества и требует больших энергозатрат на обогрев воздуха, особенно в зимнее время.

Смешанный тип вентиляции

Комбинированный воздухообмен предполагает использование естественной вентиляции, усиленной с помощью механических вентиляторов. Возможна установка механической приточной вентиляции в доме при естественном выбросе воздуха посредством вентиляционных каналов. Или наоборот, устанавливают механическую вытяжку, а приток воздуха осуществляется естественным путем. Примерами подобных систем вентиляции служат простые вентиляторы, которые обычно устанавливают в санузлах, либо кухонные вытяжки. Это удобный вариант в том случае, когда не во всех помещениях дома есть необходимость в установке принудительной вентиляции: тогда в кухне и санузлах делают смешанный тип вентиляционной системы, а в остальных помещениях дома оставляют естественную.

Как влияет вытяжка

Слишком мощная вытяжка Люди, которые проживают в квартирах, имеют те же проблемы с вентиляцией. Если в жилище установлены глухая дверь и ПВХ окна, то в нем предусмотрены два канала, через которые ненужный воздух удаляется. Один из них находится в ванной и туалете, другой служит вытяжкой для кухни. Зачастую жители таких квартир могут заметить странное явление: через отверстие, находящееся в туалете, воздух дует обратно. Почему? Иногда причина может заключаться в вытяжке.

Сегодня вытяжки делают большой мощности, чтобы они были способны втягивать все пары, образующиеся при приготовлении пищи. Но это не всегда полезно. Работающая вытяжка может забрать основную часть воздуха в квартире. Вследствие этого в санузле образуется обратная тяга, так как двери и окна плотно закрыты. Воздуху просто неоткуда поступать, и он проникает через вентиляцию.

Как справиться с такой проблемой? Для этого не нужно особых усилий и проведения масштабных ремонтных работ. Чтобы в туалете не создавалось обратной тяги, открывайте форточку или дверь во время работы вытяжки. Тогда воздух будет свободно циркулировать. Чтобы проверить, решилась ли проблема, откройте окно или дверь и приложите к вентиляционному отверстию лист бумаги. Если он притянется, все в порядке.

Принудительная вентиляция подвальных помещений

Естественное и недорогое вентилирование подвала невозможно в случаях:

1. Цокольный этаж состоит из нескольких помещений с различными функциональными задачами.
2. Площадь подвального помещения значительна или имеет свои уровни.
3. Продухи не удаётся устроить из-за особенностей цоколя или рельефа участка.
4. Подвал полностью заглублён в грунт.

В таких случаях необходима принудительная вентиляция, когда движение и направление потоков воздуха в подвале регулируются системой воздуховодов и вентиляторов.

В дополнение к вентиляторам система принудительного воздухообмена может включать в себя:

• определитель влажности и температуры;
• реле автоматического отключения и включения вентиляторов;
• таймер периодического включения для экономии электроэнергии;
• электронагреватель (калорифер);
• кондиционеры, увлажнители;
• фильтры либо их системы в вентканалах для очистки поступающего извне воздуха.

В загородном доме с площадью подвального помещения более 50 м2 рационально использование общедомовой вентсистемы для вентилирования подвала.

Советы профессионалов

Некоторые хозяева частных домов допускают ошибки при проектировании сетей и затем покупают дорогое оборудование, чтобы устранить негативные моменты.

Есть ряд самых распространенных ошибок:

• Установка кондиционера решит проблемы. Нет. Оборудование не создает круговорота потоков, только обеспечивает охлаждение и подсушивание среды в помещении без притока свежего кислорода.
• Для проветривания хватит вытяжного вентилятора. Нет. Без приточной вентиляции через несколько минут после работы вытяжного устройства уровень давления снизится настолько, что перестанет подавать воздух в лопасти вентилятора.
• Чтобы обеспечить вентиляцию, хватит регулярного проветривания или установки створки окна в режим микропроветривания. Нет. При условии повышенной влажности в помещении или скоплении большого количества людей, эти меры не решают постоянную проблему и могут спасти только на короткое время.

Обустройство системы вентиляции – необходимая мера для поддержания комфортного микроклимата в частном доме. Выбирая оборудование, пользователю рекомендуется брать в расчет мощность приборов, показатели интенсивности воздухообмена и бесшумность при работе.

Основные типы естественной вентиляции

Пассивная вентиляция (она же естественная) работает по простой схеме движения воздушных масс, от приточного к вытяжному каналу. То есть, этот процесс является проветриванием. Несмотря на однообразность функционирования, такие системы могут иметь некоторые отличия:

• по методу осуществления воздухообмена;
• по функциональности;
• по объему воздуха, который обслуживает система;
• по конструктивным особенностям.

Воздухообмен осуществляется естественными силами или при помощи дополнительных устройств. Скорость воздуха, вытягиваемого за пределы дома, зависит от того, применяется ли в вентканалах вентиляторы. Но, стоит знать, что такая приточно вытяжная вентиляция уже не является естественной. Применение вентилятора относит ее к искусственному типу.

Естественное проветривание определяется тремя типами систем: приточной, вытяжной и приточно вытяжной (разделение по функциональности). Те или иные системы пригодны,как для маленьких комнат, так и для целых домов. К тому же естественную вентиляцию применяют и для обслуживания многоэтажных зданий.

К тому же специалисты выделяют и виды естественной вентиляции, отличающиеся по своим конструктивным особенностям. Всего два таких типа – организованная естественная вентиляция и неорганизованная вентиляция. При первом, естественное проветривание осуществляется при помощи специально построенных каналов и отверстий. При втором – вентиляция дома проводится движением воздушных потоков через открытые форточки и двери.

Почему естественная вентиляция так популярна?

Применение естественной вентиляции в частном доме – дешевый способ обеспечить проветривание жилых и нежилых комнат. Оно осуществляется при помощи тяги, которая образовывается из-за простых физических законов. На силу проветривания влияют погодные факторы: разница температур воздуха внутри и снаружи помещения, атмосферное давление, сила ветра и др. Любые дополнительные устройства и механизмы в такой системе не применяются, так как любое такое дополнение приводит к искусственному проветриванию.

Добиться максимального эффекта от такой системы несложно. Как известно из школьного курса физики, в зависимости от своей температуры, воздух распространяется по отведенной комнате слоями. Внизу – холодные потоки, а вверху – теплые. Так и естественная вентиляция осуществляется с учетом такого разделения. При монтаже отдельных продухов, каналов или отверстий, это следует учитывать. Вверху комнаты, на стене или потолке, располагают вытяжки, которые убирают из помещения теплый воздух. А внизу, производят монтаж приточного отверстия или канала. Остается только понять, как правильно сделать это, и какие требования еще следует учитывать.

Естественная вентиляция частного дома

Особенности проектирования пассивной вентиляции

Естественная неорганизованная вентиляция не требует определенных проектировочных мероприятий, так как вместо вентиляционных устройств, основную роль в работе играют окна и двери. Но, такая система неэффективна, особенно для жилого дома. Обычный дом, или многоквартирное здание требуют единственной мощной системы, которая обеспечивала бы необходимой скоростью воздухообмена все жилые и нежилые квартиры и их комнаты.

Вентиляция частного дома требует знаний о некоторых особенностях проектирования, выполнение которых необходимо для достижения максимальной эффективности всей системы. К ним относят:

1. Естественное движение воздуха, именуемое тягой, будет сильнее, если расположить вытяжную трубу как можно выше кровли здания.
2. Скорость воздуха, который притягивается вытяжками, будет более быстрой, если все каналы будут иметь одинаковую площадь сечения. К тому же, они должны быть гладкими и чистыми.
3. Каналы и решетки для выведения отработанных воздушных масс устанавливаются на расстоянии 10-15 см от потолка.
4. Вытяжные каналы располагают вертикально. Разрешенное отклонение при монтаже – 32 градуса.
5. Приточная часть вентиляции устанавливается в стену на расстоянии 10-15 см от пола. Уличная часть воздуховода располагается вертикально, а ее конец защищается от мусора, птиц и осадков специальными «зонтиками» и решетками.
6. Конструктивные элементы систем могут изменяться в зависимости от наличия в частном доме камина, второй ванной комнаты, а также большого количества перегородок между комнатами. Влияет на предварительные расчеты и количество межкомнатных дверей.

Вентиляция в двухэтажном доме также имеет свои особенности. Расположение и размер вентканалов в таких зданиях может иметь разные варианты. Очень часто, для первого и второго этажа, необходимо организовать отдельные линии вентиляции, выведенные в общую шахту или трубу на чердаке строения. Вентиляционные воздушные потоки при таком проекте, будут быстро покидать дом, не перемещаясь и не смешиваясь в отдельных комнатах.

Многие специалисты уверенны, что даже самая эффективная естественная вентиляция не сравнится по своей эффективности с принудительным проветриванием. Приточная часть такой системы остается неизменной. Изменения затрагивают только вытяжки. Любой накладной или канальный вентилятор усиливает тягу в несколько раз. Но, в помещениях высотных многоквартирных домов, использование таких систем не практикуется. Обеспечиваются механическими вытяжками только отдельные комнаты – ванные, кухни и туалеты. Остальная жилая площадь обслуживается схемой пассивного воздухообмена.

Принцип действия естественной вентиляции

движение потоков воздуха

Мы подробно расскажем, как работает естественная вентиляция, чтобы кажущаяся простота никого не обманула.

В холодную погоду теплые потоки активно вытягиваются из помещений через вентиляционные каналы. Создается область пониженного давления, которое выравнивается посредством засасывания воздушных масс снаружи. Прохладный уличный воздух согревается, цикл работы повторяется по тому же принципу, пока температура снаружи и доме не выравнивается.

Поэтому мы ощущаем особую духоту: санитарные нормы наша естественная вентиляция обеспечить не в состоянии.

Успешная работа напрямую обеспечивается следующими условиями:

• вентиляционные каналы устанавливаются в помещениях с максимальным теплопритоком (кухня, ванная);
• вентиляционные шахты проектируют строго вертикально, к ним подключают каналы из квартир;
• в каждую из комнат дома обеспечивается бесперебойный приток воздуха с улицы (приточные клапаны, проветриватели, негерметичные деревянные окна);
• воздух между комнатами перемещается свободно. Для этого под дверями оставляется щель 1,5 см или в нижней половине дверного полотна устанавливается вентиляционная решетка.

Расчет вентиляции.

Наиболее важными факторами, влияющими на результат расчета вентиляции, выступают:

• количество постоянно находящихся в доме людей;
• площадь дома;
• объем воздуха во всех помещениях.

Также следует учитывать и то, что практически вся электрическая техника и бытовые приборы (например, газовая плита), работающие в наших жилищах, уменьшают количество чистого воздуха в них. При расчете вентиляции учитывается и то, в каких помещениях потребуется наиболее частый воздухообмен.

Существует несколько способов данных вычислений, но некоторые из них требуют определенных знаний и навыков использования специальных диаграммам и таблиц. Расчет и проектирование системы вентиляции осуществляется в соответствии с действующими государственными нормативами (СНиПы, САнПины, ДБНы, ГОСТы), специально рассчитанными согласно санитарных норм и особенностей инженерно-технических сооружений. Чаще всего используются такие виды расчетов: по площади, санитарным нормам, кратности.

Для подсчета нормативной величины воздухообмена проще всего воспользоваться легким способом его определения: по площади. Его используют для определения величины воздухообмена в жилых домах. Он производится исходя из того, что согласно принятым нормам в таких помещениях следует на 1 м2 площади подавать 3 м3/час приточного воздуха. В нем не учитывается количество проживающих людей. При таких вычислениях нужно найти произведение общей площади дома и нормы воздуха. Например, площадь всех помещений в доме составляет 120 м2. Чтобы получить величину требуемого воздухообмена в час, производим вычисление: 120 х 3 = 360 м3/час.

Расчет по кратностям воздухообмена намного сложнее предыдущего расчета. В вычислениях используются несколько показателей. Такой расчет может произвести только специалист. Результатом произведенных вычислений является кратность воздухообмена, показывающая, сколько раз в течение часа воздух полностью заменяется на новый. При этом для разных помещений используются различные нормативы.

При расчете по санитарным нормам помимо показателей, полученных при вычислении воздухообмена по кратности, еще используются нормативы, исчисляемые в м3/час на одного постоянно прибывающего в помещении человека. Данный расчет также дифференцируется для разных помещений (кухня, спальня, кабинет и т. д.). В конечном итоге все полученные данные суммируются, и получается общая величина необходимого воздухообмена.

При вычислении воздухообмена разными способами результаты немного отличаются друг от друга количеством воздуха. Но при этом все варианты расчетов вентиляции являются правильными, поскольку соответствуют существующим нормам. является самым простым и понятным, поэтому его самостоятельно выполнит любой человек.

Как правильно утеплить дом снаружи? – здесь больше полезной информации.

Выбор сечения вентиляционного канала.

После вычисления воздухообмена выбирают схему воздуховода и производят расчет каналов вентиляции. В продаже представлено 2 типа жестких воздуховодов. Одни из них прямоугольные, а другие — круглые. В первых должно соблюдаться соотношение сторон канала. Оно составляет 3 к 1. При механической вентиляции скорость воздуха в канале должна составлять 5 м/с, в ответвлениях – 3 м/с, для естественной вентиляции этот показатель составляет всего 1 м/с. Для определения сечения канала существует специальная диаграмма, учитывающая такие показатели, как скорость и расход воздуха. При нормативном воздухообмене в 360 м3/час при принудительной вентиляции необходимо выбирать воздуховоды сечением 160 х 200 мм (квадратный канал) или d 200 мм (для круглого вентканала).

Вас заинтересует эта статья – Механизированная штукатурка стен. Штукатурная машина.

Принцип работы систем естественной вентиляции

Основные требования к естественной вентиляции касаются разницы климатических и микроклиматических условий снаружи и внутри здания. Особое влияние оказывает атмосферное давление и температура воздуха. Этим и отличаются естественная и искусственная вентиляция. Принудительная система обеспечивает необходимую скорость движения воздуха за счет специального оборудования. Пассивный воздухообмен же, работает только от естественных условий.

Любая схема естественной вентиляции, функционирует за счет физических законов, без которых ее расчет и монтаж невозможны. Решив начать установку приточных или вытяжных воздуховодов или каналов, следует знать, что:

• теплый воздух легче холодного, поэтому он скапливается под потолком комнаты;
• холодный воздух оседает внизу;
• холодные потоки вытесняют теплые.

Кроме знаний о том, как работает вентиляция, необходимо разбираться и в проектировании самой системы. Ведь кроме естественных сил, скорость и сила тяги могут изменяться в зависимости от размеров конструктивных элементов и их расположения.

При помощи пассивного воздухообмена, можно обеспечить свежим прохладным воздухом помещение любой площади. Главное, провести правильный расчет и монтаж определенной схемы. Отчасти функционирование естественной вентиляции зависит от площади сечения воздуховодов и отдельных каналов. К тому же такая вентиляция в частном доме своими руками затрачивает меньше сил и времени, чем любой другой тип.

Видео описание

Пример совмещения на кухне естественной вентиляции с вытяжкой на видео: Так как кухонная плита это постоянный источник достаточно сильных запахов, то область над плитой больше всего нуждается в вентилировании и именно над ней размещают выводной канал естественной вентиляции или электромеханическую вытяжку.

При установке вентиляции в зоне газовой плиты, прежде всего, необходимо сопоставить количество горелок с объемом кухонного воздушного пространства. Нормы требуют:

• для кухонного помещения объемом более 8 м³ допускается установка плиты с двумя горелками;
• на кухню объемом 12 кубов – не более трех горелок;
• на кухню в 15 кубов – 4 горелки.

При соблюдении этого норматива для качественного воздухообмена кухни с газовой плитой достаточно скорости воздухообмена 140 м³/час, а с электрической – 110 м³/час.

Вентиляция бани

У воздуха в бане есть своя отдельная специфика – во время банных процедур влажность достигает 100%, а когда баня не используется, то все как раз и зависит от качества воздухообмена в помещении. Для комплексного решения этих вопросов применяется смешанная вентиляция.

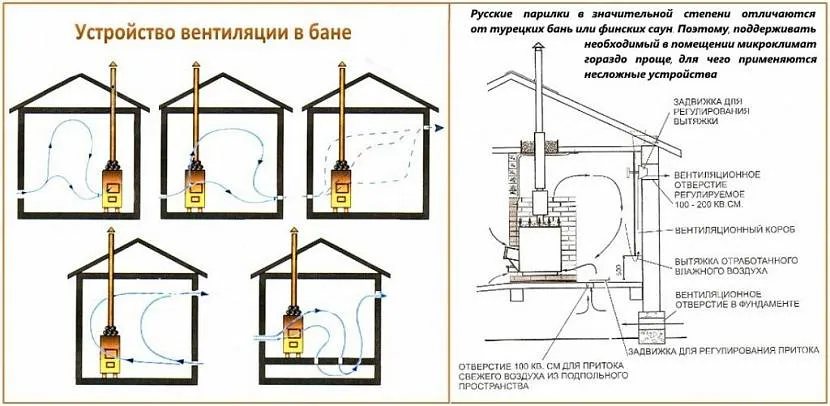

Пример движения воздуха в бане Источник elektroservis-rostov.ru

Но так как механическая часть нужна только на время работы бани, то, по сути, делается максимально эффективная естественная вентиляция и к ней добавляются вентиляторы. Таким образом, во время работы мощность вентилируемой установки позволяет с комфортом париться в бане, а во время её простоя естественная вентиляция проветривает помещение.

Технически это выражается в обустройстве одного-двух приточных каналов и выводного, на который устанавливается вентилятор (желательно, с регулируемым количеством оборотов лопастей).

Естественный воздухообмен в кухне частного дома

Естественная вентиляция кухни частного дома испытывает такие же трудности, как и в квартире, а может, еще и большие, так как допускается масса ошибок, начиная, с процесса ее проектирования. Вроде бы в доме система проветривания существует, но при ближайшем рассмотрении она попросту не работает. Далее, мы рассмотрим основные ошибки при проектировании и устройстве вентиляционной системы коттеджа.

• Расположение вентиляционных решеток. По всем правилам они должны находиться не ниже 10см. от потолка, так как через них должен выходить теплый, отработанный воздух, вытесняемый более холодным – приточным. Но на практике дела обстоят не так радужно: Во многих кухнях вытяжные решетки находятся намного ниже, и вследствие этого образуется зона застоя, которая находится выше решетки.
• Для экономии средств, в частном доме, часто, соседние помещения оборудуются одной вентиляционной шахтой. Именно поэтому воздух, а вместе с ним и запахи, могут перемещаться из кухни в комнату, а не по вентиляционной шахте. С позиции санитарно-гигиенических норм, это неправильно.
• Еще одной распространенной ошибкой в проектировании естественной вентиляции частного дома является недостаточная высота вентиляционных труб. Из-за малой разницы давлений, такая вентиляция может не работать.
• В кухне коттеджа обязательно должна быть естественная система проветривания. но на практике большинство застройщиков не считают это нужным и устанавливают только принудительную вентиляцию, зависящую от электричества. Электричества нет, и вентиляторы не работают, отработанные воздушные массы не выводится.
• Очень часто заставляет вентиляционную систему работать неправильно, как ни странно – камин. При сгорании топлива он сжигает кислород и выкачивает воздух из вентиляционных каналов.

Это только основные ошибки, которые допускаются еще при проектировании естественной вентиляции частного дома. Но как сделать вентиляцию на кухне более эффективной?

Эффективная вентиляция своими руками

Если вентиляция в вашем доме не работает или работает плохо, то обладая нехитрыми знаниями или следуя нашим советам, ее сможет реанимировать даже дилетант. Для этого нужно знать принципы движения воздушных потоков и несколько основных правил.

1. Кухня относится к помещению с интенсивным воздухообменом. Согласно нормам, воздухообмен в этом помещении должен быть не меньше чем 90м3/час. В переводе на более понятный язык это значит, что за один час из вашей кухни должно удаляться 90 кубов отработанных воздушных масс. Но согласно уравнению баланса ∑ Lпр. = ∑ Lвыт, для достаточного воздухообмена нужен приток, равный 90м3/час.
2. Вооружившись знаниями, теперь для восстановления вентиляции на кухне, вам нужно установить вытяжной вентилятор, в вентиляционный канал, производительностью не менее 90м3/час. Но напоминаем, это только в том случае, если естественная вытяжка воздуха из этого помещения не работает.
3. Теперь нужно позаботиться и о приточном воздухе. Можно держать круглогодично открытыми окна на кухне, но мы думаем, что это невыход. Для хорошего воздухообмена можно установить приточные клапаны в стену. которая выходит на улицу. Как правило, они монтируются за радиатором отопления и заходящие холодные воздушные массы сразу нагреваются. Главное, соблюсти баланс между объемом приточного и вытяжного воздуха.

Выполненная по всем правилам вентиляционная система вашего дома, обеспечит вас свежим и чистым воздухом, и порадует отсутствием посторонних запахов, и высокой энергоэффективностью.
