Фасадное остекление: какие бывают виды, способы монтажа

Кронштейны крепления

Вся конструкция из стоечно-ригельного каркаса и панелей заполнения прикрепляется к несущей строительной конструкции системой кронштейнов. Типичными кронштейнами навесного фасада являются стальные уголки или швеллеры (см. рисунок 1) со специальными мерами по защите их от коррозии. Эти кронштейны передают ветровые и статические нагрузки от навесного фасада на несущий строительный каркас. Система крепления навесной стены позволяют компенсировать отклонения от номинальных размеров, как несущей конструкции, так и самого навесного фасада путем регулировки в трех измерениях (осях x, y и z).

Вентилируемый фасад: плюсы и минусы

Преимущества вентилируемого фасада обуславливают его популярность. Технология используется для строений различного типа: деревянный дом, коттедж, жилые и многоквартирные постройки, монолитные и кирпичные здания.

Ниже рассмотрим главные плюсы методики:

• Простой и оперативный монтаж
• Монтировать навесной вентилируемый фасад можно в любое время года
• Отсутствие необходимости в специфической предварительной подготовке
• Можно скрыть любые дефекты стен
• Существенно улучшаются теплоизоляционные качества
• Вывод лишней влаги
• Препятствует образованию конденсата
• Навесные вентилируемые фасады проявляют устойчивость к воздействиям окружающей среды
• Долговечный вариант отделки наружных стен
• Выглядит эстетично и привлекательно
• Широкий ассортимент материалов для облицовки
• Большой выбор фактур и цветов
• Ремонтопригодность и возможность реставрации фрагмента навесного фасада
• Дает возможность сэкономить средства на отоплении в зимний период
• Малый вес конструкции

Среди минусов отметим:

• Со временем может произойти усадка теплоизоляционного слоя
• Сквозь щели обшивки может проникать влага
• Относительно высокая стоимость технологии
• Необходимость обращения к профессионалам для правильного проектирования и грамотного монтажа.

Несмотря на недостатки использование технологии навесного вентфасада остается популярной тенденцией во многих регионах нашей страны. Сфера применения НВФ широка и разнообразна, это оптимальный способ для качественного и оперативного облагораживания фасадов жилых и коммерческих зданий. Проветриваемый подвесной фасад стал популярен 20 лет назад. За это время производителями фасадных элементов были открыты и отработаны совершенно новые уникальные технологии, которые используются в современном строительстве. Разнообразные способы отделки подвесного фасада позволяют воплощать креативные задумки дизайнеров. Системы вентилируемых фасадов зданий гармонично выписываются в архитектурную стилистику современных домов.

Декоративная отделка фасада должна достигать нескольких целей:

• Устанавливать стоимость НВФ
• Обеспечивать хорошую защиту наружных стен
• Внешне выглядеть привлекательно и эстетично.

Разные виды отделки однозначно заслуживают отдельного внимания.

Конструктивные решения фасадов

Конструкция стоечно-ригельного профиля позволяет создавать различные переходы и примыкания фасадных элементов к стенам здания. С их помощью можно остеклять площади с изломом, применяя вертикально-наклонные стойки. В плоскости витража стойки могут поворачиваться под разным углом. Новые системы остекления фасадов позволяют создавать наклонную конструкцию, примыкающую к основанию здания, либо стоять отдаленноимея наклонное соединение к потолку.

Светопрозрачная кровля – еще один вариант использования профилей и стеклопакетов. Прозрачную крышу рекомендуется делать в помещениях, где необходим повышенный уровень освещенности. Такие конструкции могут иметь разную площадь и формы: атриум, пирамида, купол, наклонные или двускатные. Позволить себе такой архитектурный изыск могут не только торговые центры и офисные высотки, сегодня стеклянные крыши можно увидеть на спортивных объектах, промышленных зданиях и учебных заведениях.

Одна из новейших систем фасадного оформления здания – элементные или модульные фасады. Она предполагает использование уже готовых стеклянных блоков и их частичную установку в фасад строящегося здания.

Такие светопрозрачные стеклянные блоки могут быть из алюминиевого, стального или деревянного профиля. В качестве заполнения используется зеркальное, многослойное, энергосберегающее стекло. Для изготовления фасадов нестандартного, креативного дизайна применяется материал – моллированное (гнутое) стекло.

Еще один нестандартный вариант дизайнерского оформления элементов фасада – стемалит. Это эмалированное стекло отличается высокими характеристиками прочности, устойчивости к резким перепадам температур. Получают такой материал методом накаливания, в процессе которого на лист наносится керамическая эмаль с цветовым пигментом.

Как крепить стекло

Разные виды остекления различаются прежде всего по тому, каким образом фиксируются стеклопакеты.

1. Стоечно — ригельная система остекления фасадов представляет собой, как следует из название, системы стоек и ригелей, образующих внутренний несущий каркас. Материал каркаса — как правило, алюминий. Стеклопакет или одиночное стекло вставляется снаружи в ячейку фасада и фиксируется там прижимной планкой, которая, в свою очередь, маскируется декоративной накладкой пятисантиметровой ширины. Со стороны фасад видится как сплошной остекление, разделенное на прямоугольные или квадратные ячейки узкими полосками произвольного цвета. Накладки могут быть плоскими или выпуклыми. Стоечно-ригельные системы фасадного остекления — одни из самых дешевых и распространенных. Среди прочего, они довольно легко монтируются; замена фасадного остекления может быть при необходимости выполнена своими руками. Разумеется, для расположенных на значительной высоте стеклопакетов понадобится вышка.На фото — фасад со стоечно-ригельным остеклением
2. Полузакрытая стоечно-ригельная система — один из частных случаев предыдущего варианта. Вертикальные или горизонтальные прижимные планки подчеркиваются цветом или рельефом, в то время как планки, перпендикулярные им, заменяются уплотнением с помощью герметика. Такой принцип монтажа существенно затрудняет замену поврежденного стеклопакета в фасадном остеклении; однако, визуально фасад воспринимается как более цельный.На этом фасаде будут выделяться только горизонтальные швы между стеклопакетами
3. Структурное фасадное остекление выполняется без внешних прижимных элементов. На несущей раме стеклопакеты монтируются с минимальными зазорами (не более 30 миллиметров), после чего швы уплотняются герметиком. Цвет герметика, как правило, подбирается под цвет стекол. В результате структурное остекление фасадов создает однородную стеклянную стену без выделяющихся швов.Разумеется, оно выглядит весьма эффектно; однако стоит учитывать несколько тонкостей.
   1. Опорный каркас должен быть стальным. Полностью алюминиевые фасады со структурным остеклением могут применяться разве что в зданиях низкой этажности, поскольку не обладают достаточной жесткостью.
   2. Фасадное структурное остекление требует применения нестандартных стеклопакетов. Наружное стекло по размерам больше внутреннего.
   3. Традиционно используется закаленное внешнее стекло. Закалка повышает не только ударную прочность и способность противостоять эрозии песком и прочими абразивными частицами, но и несущую способность остекления.
   4. Для уплотнения швов и фиксации стекла применяется особо прочный и стойкий к ультрафиолету силиконовый герметик.

   Структурное остекление делает швы практически незаметными. Если герметик подобран в тон стеклам, фасад воспринимается как единая стеклянная стена.

4. Полуструктурное остекление представляет собой несколько модифицированный предыдущий тип: уплотненные герметиком швы заменены штапиками, которые надежно удерживают стеклопакеты в раме. И здесь применяется стальной опорный каркас, на котором могут крепиться алюминиевые профили для фиксации стеклопакетов. У полуструктурного остекления два достоинства на фоне структурного: здесь возможна установка открывающихся створок; кроме того, стеклопакеты могут монтироваться изнутри. Разумеется, это очень сильно упрощает ремонт поврежденного фасада.Стекло с обеих сторон зафиксировано штапиком. Его можно снять и снаружи, и изнутри.
5. Спайдерная система остекления фасадов подразумевает крепление стекла или стеклопакета на специальном нержавеющем коннекторе — спайдере (пауке). Название продиктовано внешним видом остекленного таким образом фасада. Каждый светопрозрачный пакет фасада имеет сквозные отверстия по углам, через которые, собственно, и проходит крепление спайдера. Крепление достаточно эластично, чтобы компенсировать тепловое расширение элементов фасада. Разумеется, и здесь используются закаленные стекла: ветровая нагрузка не распределяется по всему краю стекла или стеклопакета, а сосредоточена на его углах. Спайдерное остекление фасадов позволяет использовать в качестве несущих элементов колонны, ригели, торцы стен и перекрытий и даже тросовые системы, к которым фасад может быть подвешен без промежуточных опор.

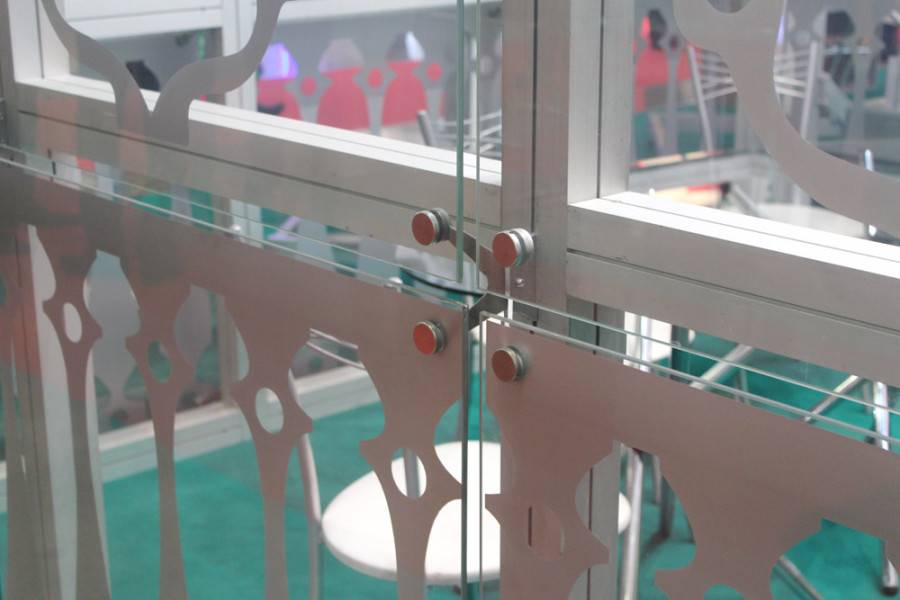

Один из частных случаев спайдерного остекления: в качестве креплений для спайдеров использованы стеклянные стойки.

Структурное остекление

Несмотря на относительную сложность эта технология считается одной из наиболее перспективных. При структурном остеклении фасадов с внешней стороны отсутствуют металлические профильные планки, благодаря чему создается эффект целостной поверхности. Стеклянные элементы конструкции удерживаются на внутреннем несущем каркасе при помощи специальных силиконовых герметиков, которые помимо выполнения своей основной функции склеивают между собой панели. Структурное остекление позволяет реализовывать потрясающе смелые архитектурные проекты и обладает несколькими индивидуальными преимуществами:

• долговечность – высокопрочный силиконовый герметик за 35 лет эксплуатации теряет всего 5% свойств;
• конструкция этого типа способна выдерживать без структурных изменений температурные перепады в диапазоне от -60 до +150 °C;
• способность фасадной плоскости выдерживать ощутимые сдвиги, давление и силу тяги.

Технология структурного остекления также основана на использовании внутреннего каркаса из алюминиевых профилей. Однако благодаря способу фиксации стеклянных панелей и использованию силиконового герметика такие конструкции не являются абсолютно жесткими, что и позволяет им выдерживать внешние нагрузки.

Для этой технологии разработаны 2 способа монтажа стеклопакетов – двух и четырехстороннее крепление. В первом случае для фиксации помимо герметика используются металлические элементы, поддерживающие панели, а во втором задействован только силиконовый клей. Выбор способа монтажа зависит от проекта и расчетных нагрузок.

Особенности ухода

При эксплуатации и уходе за конструкциями следует соблюдать несколько правил.

1. При чистке стоек и ригелей не использовать едкие растворители, средства на кислотной основе, порошкообразные чистящие средства. Не применять острые и абразивные предметы. Все это может повредить крашеную поверхность профиля.
2. При уходе за уплотнителями применять мыльный раствор для очищения и средства на основе силикона для смазки.
3. Следует использовать специализированные средства для очистки. Желательно известных брендов.
4. Не прикреплять к каркасу тяжелое оборудование.
5. Избегать механических повреждений.

Для правильной и безопасной эксплуатации достаточно соблюдать элементарные правила. Раз в год желательно приглашать специалистов для технического обслуживания. И клининговую службу для очистки.

Стеклопакеты для структурных систем

Наружное стекло в таких стеклопакетах на 10-15 мм больше, чем внутренне. Это необходимо для минимизации наружного шва и надежного крепления остекления к каркасу. Существуют конструкции, в которых дистанционная рамка немного утоплена вглубь стеклопакета. Это позволяет вставлять в полученный паз металлический профиль и через него фиксировать стеклопакет на несущей раме.

Еще один важный момент, который нужно учитывать при установке стеклопакетов – монтажные швы между ними. Нельзя собирать полностью бесшовное сооружение, поскольку конструкция потеряет свою целостность из-за температурных деформаций стекла и несущего профиля.

Минимальный зазор между наружными стеклами – 1 см. Однако делать швы больше двух сантиметров тоже нежелательно – фасад с такими зазорами смотрится не совсем монолитно.

Стеклопакет, применяемый при возведении фасадного остекления

Спайдерное остекление

Технология остекления фасадов спайдерного типа имеет свои отличия. Монтаж на несущие конструкции происходит точечным методом с применением специальных крепежных элементов «спайдеров».

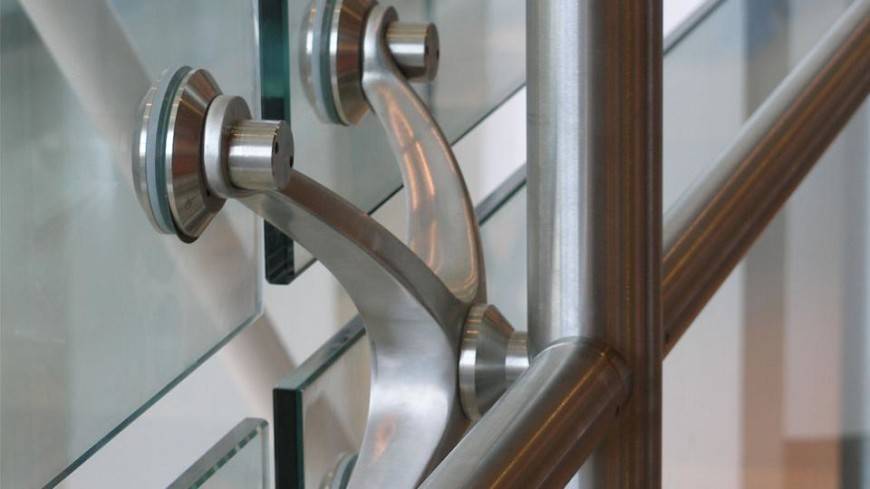

Крепление стекла спайдер

Прикрепляются они сборными элементами – анкерами и болтами, иногда используют сварку. Особенностью спайдерного остекления является отсутствие опирания стеклопакета на раму. Для герметизации системы используют силиконовый раствор.

Несущая конструкция из металла делается в виде балки, арки или купола.

Чертеж спайдерного крепления стеклянного фасада

Преимущества

• легкость и прозрачность конструкции;
• возможность возвести конструкции большого размера;
• высокая пропускная способность света, которая позволяет экономить электроэнергию и улучшает условия труда офисных работников;
• прочность. В изготовлении «спайдеров» используют высоколегированную сталь;
• безопасность. В остеклении используют закаленное стекло или триплекс.
• стойкость к коррозии;
• легкость в уходе и ремонте.

Также можно обеспечить доступ с улицы к отдельным помещениям, который используют в выставочных салонах, витринах больших магазинов.

Различные типы фасадов

Системы фасадного остекления бывают холодного и теплого типа. Холодное фасадное остекление устанавливается с одним стеклопакетом. Основное отличие данного остекления заключается в установке профилей шириной не меньше 50 мм. Профиль устанавливается на 3-4 камеры и утеплительные контуры не используются. Такая система применяется для облицовки фасада и обеспечивает защиту от осадков. Холодное остекление стоит дешевле, чем теплое.

Для установки теплого фасадного остекления применяются стеклопакеты несколькими контурами для уплотнения. Для теплого остекления применяются профили шириной от 100 мм. Оконные системы содержат 3-4 камеры. Алюминиевые профили оснащены с терморазрывом. Теплые системы устанавливаются в офисных и торговых центрах.

Также, фасадное остекление бывает рамным и безрамным.

В зависимости от вида используемого остекления, выделяют:

• систему фальш остекления;
• витражный тип;
• планарный;
• джамбо.

Рис. 7. «Теплое» фасадное остекление.

Структурное остекление

Система для коттеджей и саун, смонтированная не стоечно, наиболее сложная. Её ремонт вести непросто, а остеклить фасад без профессионалов часто бывает невозможно. Технология включает в себя крепление к конструкции стеклопакетов на профиль и герметик. Стеклянные двойные фасады могут быть декоративным дополнением или функциональной частью здания.

В отличие от стоечно-ригельной конструкции прижимные механизмы и декоративные крышки на фасадах под стекло отсутствуют, что усложняет ремонт. К алюминиевой рамке стеклопакет приклеивают, а зазор заполняется герметиком. Система для коттеджей получается единой поверхностью без различимых глазом зазоров на стекле для фасадов, что выглядит эффектно при наличии подсветки.

Система для коттеджей и саун, смонтированная не стоечно, наиболее сложная

Проекты для частного строительства, в которых планируется проведение полуструктурного остекления, предполагают наличие фасадов со стеклом: гладких, с силиконовыми швами, не превышающими 2 см. Стёкла для фасадов крепят на герметик к алюминиевой рамке. Такая отделка стоит на порядок дешевле.

Типы конструкций фасадного остекления

По типу конструкций фасадные системы могут быть разными. Стекло может быть установлено в профиль или устанавливаться без него. Безпрофильные системы используются только в качестве декоративных конструкций, поскольку им не свойственны тепло- и шумоизоляционные свойства. Профили могут изготавливаться из различных материалов, преимущественно из дерева и алюминия. Помимо материала, существует классификация по уровню теплозащиты. По этому критерию оценивают холодное и теплое остекление. Стандартная классификация учитывает следующие типы фасадного остекления:

• Классический.
• Планарный.
• Структурный.
• Полуструктурный.
• Спайдерный (точечный).
• Комбинированый.
• Витражный.

Рис. 3. Типы остекления.

Классическая система фасадного остекления

Классический тип отличается применением алюминиевого каркаса, который с внутренней стороны соединяется каркасом, и декоративной накрытием с внешней. Между каркасами находится стеклопакет. Толщина стекла может быть от 5 до 50 мм. Преимуществами классического типа является доступность монтажа и надежные теплоизоляционные свойства. Достигается тепло- и шумоизоляция благодаря герметику, который прижимается к стеклу. С виду это остекление похоже на сплошную стеклянную поверхность, разделенную узкими соединительными полосками.

Рис. 4. Классическая система фасадного остекления.

Структурная система фасадного остекления

Структурное остекление фасада — это сложный тип стеклянной облицовки, который заключается в креплении стеклопакетов к фасаду герметиком, выполняющим функцию несущего элемента конструкции. Швы и стекло имеют один цвет, поэтому остекление выглядит, как цельное полотно. Герметик для структурного типа отличается высокой прочностью и антикоррозийными свойствами. Стекло для этого типа остекления обрабатывается кромкой, чтобы снизить нагрузку на конструкцию. Система отличается теплоустойчивостью, водонепроницаемостью и звукоизоляцией. Среди преимуществ этого твида облицовки: эстетичный вид цельного зеркального полотна, отсутствие дополнительных профилей, надежность системы по всем функциональным свойствам. Структурное остекление может быть не термоизолированным (без наружных планок) и термоизолированым, с повышенными термоизоляционными свойствами.

Рис. 5. Полуструктурная система фасадного остекления.

Полуструктурная система фасадного остекления

Полуструктурная система представляет собой что-то среднее между предыдущими двумя видами остеклением фасада. Для полустртуктурной системы могут использоваться обычные стеклопакеты или зеркальные стекла. Для закрепления стекол используются тонкие профили, имитирующие структурные швы. Применяется полуструктурная система остекления для создания сплошной поверхности. Преимущество системы в установке скрытых створок, открывающихся снаружи. Окна для установки полуструктурного фасада соединяются на производстве, поэтому не нужно регулировать фурнитуру для установки.

Рис. 6. Полуструктурная система фасадного остекления.

Типы остекления фасадов для разных построек

Практичное и современное алюминиевое остекление фасадов осуществляется с применения разных типов и решений, что помогает придать зданиям оригинальный вид.

Структурное

Для обустройства такой системы остекления применяется технология с вынесением несущих и опорных конструкций на фасад здания.

Крепежные элементы, располагающиеся снаружи незаметны внутри помещений, у таких систем есть второе название, безрамное остекление фасадов смотрится достаточно оригинально и эксклюзивно.

Витражное

Витражным остеклением можно заполнить большие пространства без снижения параметров механической и статической прочности остекленной поверхности.

Частичное отсутствие видимого каркаса и применение прижимных планок делают такие системы воздушными и изящными, при этом они характеризуются повышенной теплоизоляцией и звукоизоляцией.

Сплошное

Такие системы остекления представляют собой сплошную стеклянную стену, без видимых и визуально определяемых стыков и мест соединения или крепежа.

С целью повышения теплоизоляции для обустройства фасадного остекления используются вентилируемые фасады с креплением системы остекления к железобетонным плитам.

Панорамное

Системы остекления панорамного типа гарантируют обеспечение максимального освещения внутренних помещений здания и визуально увеличить его масштабы.

В качестве покрытия можно использовать монолитный и сотовый поликарбонат, которые характеризуются параметрами прочности и практичности, надежности и определенными показателями светопропускной способности.

Преимущества и недостатки фасадного остекления

Фасад из стекла имеет ряд преимуществ:

• внутрь дома проникает достаточное количество света и воздуха. При этом стеклянный вариант пропускает тепло от солнца, задерживая ультрафиолетовые лучи. Естественная освещенность интерьера позволит сэкономить на электроэнергии;
• не пожароопасность, простота в уходе – фасад из стекла достаточно мыть один раз в год;
• прочность, долговечность конструкции;
• стильный дизайн, вписывающийся в современную городскую инфраструктуру;
• наличие алюминиевых профилей позволяет устанавливать дополнительный утепляющий слой;
• стеклянные фасады зданий позволяют визуально сделать площадь помещений больше;
• обладают хорошим шумопоглощением, задерживают пыль с улицы, стеклянным фасадам не страшны перепады температур, а также повышенная влажность;
• на сегодняшний день, помимо прозрачных, существует матированный и зеркальный фасад. Фасад из матового стекла защищает здание от перегрева и перепада температур.

Наряду с преимуществами, фасад из стекла имеет ряд недостатков:

• невозможность самостоятельного монтажа. Устанавливать фасадное стекло должны только квалифицированные специалисты;
• при монтаже остекленного фасада необходимо учитывать не только дизайнерские предпочтения домовладельцев, но и условия климатической зоны, особенности системы отопления, вентиляции и кондиционирования здания;
• высокая стоимость остекления дома, которая складывается из стоимости материалов, монтажа и работы проектировщика;
• прозрачный фасад понравится не каждому, ведь он подразумевает отличную видимость с улицы, когда в доме включен свет.

Герметик – важная составляющая структурного остекления

Способы механической фиксации стеклопакетов на несущей раме различаются в зависимости от производителя профиля. Однако в большинстве случаев наружное стекло стеклопакета удерживается в конструкции именно силиконовым герметиком.

Кроме того, этот материал герметизирует все стыки и примыкания конструкции, компенсирует температурные изменения размеров, предотвращая повреждение стекол и деформацию сооружения в целом.

Места применения и виды герметика при остеклении лицевой части фасада строения:

Первичный герметик (GD 115)

Шовный герметик (GD 826 N)

2-х компонентный силикон (KODIGLAZE S)

В структурных фасадах герметик применяют по следующим причинам:

• Надежная фиксация стекла металла, керамики и большинства пластиков.
• Можно подобрать подходящий по цвету материал или использовать прозрачный.
• Работать силиконовым герметиком можно при температурах от -30 до +40.

Для остекления структурных фасадов используют либо нейтральные, либо кислотные герметики. Применение последних вместе со стеклами, покрытыми декоративным или энергосберегающим напылением, имеет ряд особенностей. В состав такого напыления, как правило, входят металлы, а кислота в герметике может взаимодействовать с этими металлами. Поэтому места контакта кислотного состава и стекла необходимо предварительно очищать.

Ригельно-стоечное остекление

Самая популярная система остекления – классическая, самая надежная и практичная – стоечно-ригельная система. Благодаря своим уникальным способностям СРС устанавливается в самых различных по форме сооружениях. Механизм системы максимально надежно и безопасно фиксирует стеклопакет в рамной конструкции. СРС получила свое название за счет крепления.

Основным элементом построения являются несущие вертикальные стойки, на которые и крепятся горизонтальные балки, берущие на себя основное бремя нагрузки. Металлокаркас находится с внутренней стороны стены, поэтому внешне он практически незаметен.

Остекление фасада офисного здания

Остекление больших окон в доме

Витражное остекление большого фасада дома

Преимущества СРС

• Энергоэффективна, прочна, безопасна и удобна в эксплуатации.
• Экономична в уходе и использовании.
• Оптимальное соотношение качества (максимальная светонепроницаемость, качественная термоизоляция) и эстетической привлекательности.
• Профили соединяются между собой несколькими способам, что позволяет удовлетворить самые разные пожелания клиентов.
• При необходимости дополнения фасада открывающимися элементами, легко встраивается окно или дверь любого типа.
• Система отличается легкостью процесса установки и относительно невысокой стоимостью.

Стильное остекление фасада офисов Стоечно-ригельная система бывает 2 основных типов:

• Закрытая
• Полузакрытая

Остекление балкона

Красивое витражное остекление дома

Красивое витражное остекление дома в горах

Остекление современного японского дома

Остекление красивого японского дома

Остекление красивого большого стильного дома

Остекление фасада современного жилища

Типовые конструкции

Строительные компании, их проектные отделы предлагают несколько типов конструкций остеклений коттеджей, каждый из которых имеет свои особенности.

Фахверковый способ в остеклениях коттеджей

Фахверковые дома стоечно-балочной конструкции с раскосами и поэтому в остеклениях коттеджей такого типа используют навесные системы. Сама концепция фахверкового остекления формализована в стандартах, а реализацией проектов светопрозрачных фасадов на относе занимаются профильные остеклениях коттеджей сама система фахверка может визуально просматриваться через светопрозрачный фасад, или же быть скрытой в зависимости от желания заказчика.

Панорамные конструкции и витражи в остеклении коттеджей

Витражи от традиционных окон отличаются только площадью и большей долей глухих рам, а устанавливаются также – в стеновой проем по технологиям, формализованным в действующих стандартах с применением паронепроницаемых гидроизоляционных лент ПСУЛ или их аналогов.

На предприятии заранее изготавливают модуля витражей из алюминиевых профильных систем, а также стеклопакетов. Конструкции устанавливают, предварительно очистив проемы от строительного мусора с применением гидро и пароизоляции. В зависимости от назначения помещений и климата возможен монтаж «теплых» либо «холодных» конструкций. Первые отличаются применением рамных профилей со вставкой из материала-термоизолятора, который отсекает теплопередачу от внутренней поверхности конструкции к наружной. На внешние поверхности профилей из алюминиевых сплавов наносят анодированную, оксидную пленку, порошковые краски, поверхности типа «шагрень».

Панорамными остеклениями коттеджей считают витражи от уровня пола до перекрытия или фасадные модульные системы на относе. Сооружение обеспечивает панорамный вид, за что получила свое название. В светопрозрачных элементах используют разные виды стекол — триплекс, закаленное, тонированное, по конструкции такие варианты остеклений коттеджей относятся к каркасному типу.

Особенности структурного остекления

Конструкционно структурные фасады очень похожи на стоечно-ригельную систему остекления, главное отличие – это отсутствие видимого прижимного профиля с внешней стороны.

                                           Стоечно-ригельная система

Рассмотрим основные характеристики структурного остекления:

• Каркас состоит из вертикально установленных стоек и горизонтальных перемычек (ригелей);
• Профиль изготавливают в основном из алюминия, иногда применяют нержавеющую сталь, легкосплавные металлические элементы или титан.
• Крепят каркас между этажными перекрытиями, при этом конструкция просматривается только изнутри помещения. С внешней стороны видны исключительно стеклопакеты, швы между которыми заполняют либо специальным герметиком подходящего цвета, либо тонким декоративным профилем.

                                                                                 Структурное остекление                                    Чертеж типового узла структурного остекления — вид сверху

Визуально, строение системы можно увидеть в нашем видео:

Стеклопакеты для структурных фасадов

Наружное стекло в таких стеклопакетах на 10-15мм больше, чем внутренне. Это необходимо для минимизации наружного шва и надежного крепления остекления к каркасу. Существуют конструкции, в которых дистанционная рамка немного утоплена вглубь стеклопакета. Это позволяет вставлять в полученный паз металлический профиль и через него фиксировать стеклопакет на несущей раме.

Наружные и внутренние стекла также отличаются от используемых в традиционных ПВХ конструкциях. Наружная часть изготавливается из толстого каленого стекла – для внутренней в основном применяют триплекс.

Еще один важный момент, который нужно учитывать при установке стеклопакетов – монтажные швы между ними. Нельзя собирать полностью бесшовное сооружение, поскольку конструкция потеряет свою целостность из-за температурных деформаций стекла и несущего профиля. Минимальный зазор между наружными стеклами – 1см. Однако делать швы больше двух сантиметров тоже нежелательно – фасад с такими зазорами смотрится не совсем монолитно.

Герметик для структурного остекления

Способы механической фиксации стеклопакетов на несущей раме различаются в зависимости от производителя профиля. Однако в большинстве случаев наружное стекло стеклопакета удерживается в конструкции именно силиконовым герметиком. Кроме того, этот материал герметизирует все стыки и примыкания конструкции, компенсирует температурные изменения размеров, предотвращая повреждение стекол и деформацию сооружения в целом.

В структурных фасадах герметик применяют по следующим причинам:

• Надежная фиксация стекла металла, керамики и большинства пластиков.
• Можно подобрать подходящий по цвету материал или использовать прозрачный.
• Работать силиконовым герметиком можно при температурах от -30 до +40.

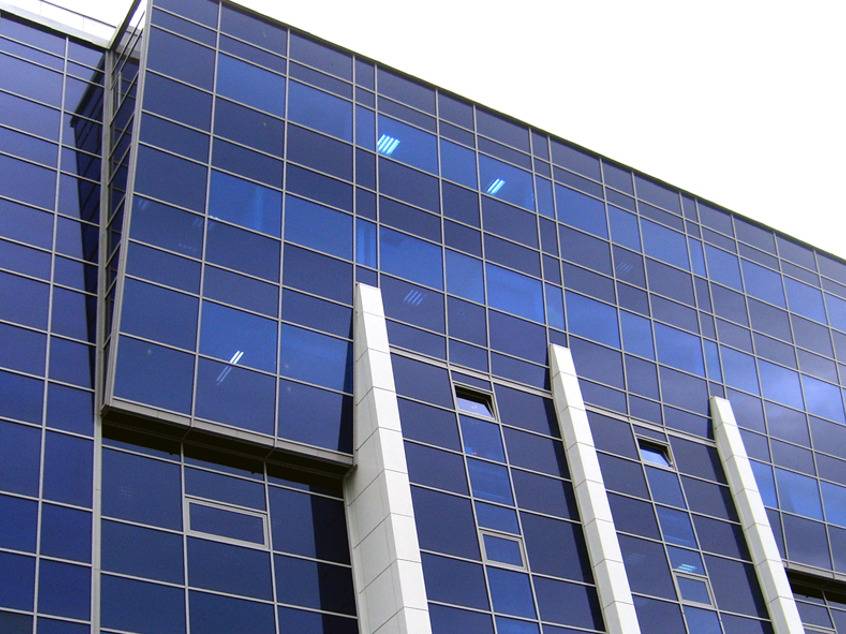

Для остекления структурных фасадов используют либо нейтральные, либо кислотные герметики. Применение последних вместе со стеклами, покрытыми декоративным или энергосберегающим напылением, имеет ряд особенностей. В состав такого напыления, как правило, входят металлы, а кислота в герметике может взаимодействовать с этими металлами. Поэтому места контакта кислотного состава и стекла необходимо предварительно очищать.

Герметик Dow Corning для структурного остекления
