Фасадный крепеж для проводов: типы крепежа и параметры

Строение дюбель-хомутов

По сути, изделие состоит из двух отдельных электротехнических компонентов. Кабель притягивается к установленному в стене дюбелю при помощи хомута – регулируемой пластиковой скобы. Монтаж состоит из двух этапов:

1. На первом дюбель забивается или закручивается в стену (где заранее проделывается подходящее по размеру отверстие).
2. На втором хомут продевается через дюбель и притягивает кабель к стене.

Самый простой дюбель-хомут состоит из изогнутой пластиковой полоски шириной 7-9 мм с наличием зубчиков.

Достоинства и недостатки

Достоинств у данного способа много, но мы перечислим несколько основных:

• экономичность – для монтажа нужно купить одну деталь (не требуется комплект из трех отдельных – шурупа, дюбеля и хомута);
• простота и удобство монтажа – нужно зафиксировать одну деталь, а не три отдельные;
• для производства изделия берут полиамидный пластик, выдерживающий экстремально низкие и высокие температуры (обычно диапазон составляет от -45 до +85 град. Цельсия);
• защита от ультрафиолетовых лучей;
• свободный доступ к проводам, при необходимости – быстрый и своевременный ремонт;
• высокая кабеленесущая способность.

Из недостатков выделяются следующие:

• несмотря на то, что пластик не поддерживает горения, при воздействии высоких температур происходит его деформация;
• неактуально для жилых комнат, квартир и частных домов в целом, поскольку открытая прокладка кабеля здесь практически не используется.

Стяжки с площадкой

Представляет собой дюбель с резьбой и площадкой (квадратной или прямоугольной), к которой прикреплена стяжка. Эти крепежные элементы (КСП) удобны для быстрой установки. Изготавливают из негорючего пластика.

КСП — стяжка с монтажной площадкой под дюбель

Первоначально устанавливают дюбель, на который и накручивают площадку со стяжкой. После этого крепят и провода. Монтаж годится для деревянных, кирпичных и бетонных стен и потолка. С помощью таких площадок можно крепить сразу несколько кабелей.

Дюбель-хомут

Применяют для оперативного крепления одного кабеля. Хомутик очень прост в установке. Перфоратором (если стена бетонная) высверливается отверстие необходимой длины и диаметра. После этого хомут аккуратно раскрывают, укладывают в него кабель и острым концом засовывают в отверстие. Хомут не выпадет из него благодаря двусторонним насечкам на его боковинах.

Форма хомутика должна соответствовать форме поперечного сечения кабеля. В основном она или круглая или прямоугольная. Эти установочные элементы имеют небольшую стоимость и надежны в креплении.

Разновидности изделий

Дюбель-хомуты не отличаются широким разнообразием категорий и видов, поскольку являются узкоспециализированными изделиями. Тем не менее, есть свои варианты по конструктивным особенностям и материалу изготовления. Например, металлические и пластиковые.

По конструкционным особенностям

Данный критерий позволяет выделить три основных типа крепления:

Скобы – обычные пластиковые полоски с зубчиками для предотвращения обратного хода. Подходят для крепления проводки с общим диаметром 6-25 мм. Количество компонентов зависит от веса кабеля. Технология может применяться для крепления гофры и гладких труб аналогичного диаметра.
Монтажная площадка с хомутом. При рассмотрении данного изделия вы обнаружите пластиковый дюбель со стандартными зубчиками, конец которого оснащен прямоугольной петлей. Хомут нужно продеть через петлю и зафиксировать кабель. Достоинство данного метода – возможность затянуть гофру или пучки проводки разного диаметра.
Распорки или «вертолеты». Конструкция подразумевает применение дюбеля с петлей, внутрь которого нужно вставить пластиковый стержень для распорки. Максимально допустимая нагрузка составляет 8 кг. Можно крепить кабели, пучки проводов, гофру диаметром до 32 мм. Распорные дюбель-хомуты делятся на две отдельные разновидности. В первом случае изделие является цельным, стержень установлен в дюбеле и забивается в стену вместе с ним

Увеличивается жесткость конструкции, но при работе с ней нужно соблюдать осторожность, поскольку сначала кабель или гофра продевается через хомут, а уже после дюбель забивается в стену.
Вторая разновидность распорочных дюбель-хомутов – дугообразное крепежное изделие без петли. В данном случае можно устанавливать гофру, провод или пучок кабелей фиксированного диаметра

Т. е. нет подходящего диапазона, а диаметр кабеля должен совпадать с диаметром дуги. Существуют распорки с одной или двумя дугами для параллельного крепежа двух гофрированных труб или проводов.

По материалам изготовления стяжки

Речь идет о выборе материала для изготовления крепежа кабеля. Стяжки (хомуты) могут производиться из нейлона, полиэтилена или полипропилена. Рассмотрим каждый из них по отдельности:

1. Самым популярным материалом считается нейлон. Это обусловлено повышенной прочностью и максимальной нагрузкой полиамидных компонентов по сравнению с полиэфирными (к которым относятся две остальные разновидности пластика). Материал может эксплуатироваться при температуре до +85 град. Цельсия. Более высокие температуры приводят к сокращению предела растяжения нейлоновой стяжки в 5-10 раз. Отличный вариант для кабеля и пучков проводов, но непригодный для фиксации нагревающихся труб.
2. Полиэтиленовые хомуты – более дешевые изделия с повышенной чувствительностью к ультрафиолету, поэтому их нельзя эксплуатировать под открытым небом. Можно использовать дюбель-хомуты из стабилизированного полиэтилена, но даже в таком случае с течением времени повышается хрупкость и уменьшается несущая способность изделий.
3. Полипропиленовые стяжки – прочные и жесткие изделия по сравнению с полиэтиленовыми, но также чувствительные к свету. Добавив стабилизатор, можно повысить стойкость к ультрафиолету, но при этом будет увеличена стоимость компонентов. Поскольку монтаж зачастую осуществляется внутри зданий, то чувствительность к ультрафиолету не является столь ощутимым недостатком.

Фото лучших крепежей для проводов

Также рекомендуем просмотреть:

• Схема подключения проходного выключателя
• Как выбрать и установить электрический распределительный щит
• Виды распределительных коробок для электропроводки
• Какие кабельные стяжки выбрать
• Как выбрать лучший дверной звонок
• Какой силовой кабель лучше выбрать
• Назначение и принцип работы дифференциального автомата
• Разновидности и схемы подключения ТВ-розетки
• Для чего нужна термоусадочная трубка
• Какой терморегулятор для теплого пола лучше выбрать
• Как выбрать и подключить двойную розетку
• Инструкция, как подключить розетку своими руками
• Схема подключения выключателя
• Как подключить двойной выключатель
• Лучший светильник с датчиком движения для дома
• Какой счетчик электроэнергии лучше выбрать
• Как выбрать и установить подрозетник
• Компьютерные розетки RJ45
• Какой должна быть высота установки розеток
• Как подключить розетку с заземлением
• Лучшие стабилизаторы напряжения для дома
• Как выбрать и настроить розетку с таймером
• Как подключить телефонную розетку самостоятельно
• Как выбрать люминесцентный светильник
• Выдвижные и встроенные розетки
• Как выбрать лучший галогенный прожектор
• Какой светодиодный прожектор выбрать
• Лучшие пластиковые короба для электропроводки
• Что такое умная розетка
• Что такое УЗО и как оно работает
• Обзор современных сенсорных выключателей
• Выбор и установка одноклавишного выключателя
• Правильный выбор автоматического выключателя
• Виды гофр для электрических кабелей
• Как выбрать точечный светильник для натяжных потолков

Какой крепеж используется для СИП

СИП с изолированной нулевой жилой можно закрепить с помощью крепежа SF 50

Закрепить СИП с изолированной нулевой жилой можно с помощью фасадных креплений SF 20, SF 50 и SF 60. Они подходят для размещения электрический линий по фасадам домов и внешним стенам сооружений нежилого назначения.

Среди наиболее важных особенностей крепежей подобного рода можно отметить:

• присутствует стяжной ремешок в комплекте;
• в качестве материала для изготовления использован диэлектрик;
• корпус из полиамида не боится механических нагрузок, хорошо защищен от коррозии, сохраняет целостность при эксплуатации в низкотемпературных условиях;
• может содержать в комплекте хомут, предназначенный для вторичного открытия; в этом случае на изделии присутствует пометка в виде буквы «D».

Для определения необходимости обрабатывать стены водоотталкивающей жидкостью, пользуются специальным прибором — трубкой Карлстена. Есть в течение нескольких часов уровень воды в трубке падает, значит она впитывается фасадом.

Для качественного закрепления СИП необходимо придерживаться правильной технологии монтажа

Насколько качественно получится закрепить СИП, зависит от того, соблюдают ли работники рекомендованную технологию монтажа. Крепежи SF требуют особого подхода к установке, поэтому сначала необходимо выяснить, какие требования предъявляются к подобному мероприятию.

Специфика установки креплений SF собственными силами состоит в следующем.

• Первым делом необходимо подготовить отверстия для дюбелей

  Под дюбеля используемой арматуры предварительно подготавливаются отверстия. Их диаметр подбирается так, чтобы дюбеля могли входить плотно.

• Для прикрепления СИП к арматуре применяются пластиковые кабельные ремешки. Они не боятся коррозии и не проводят электричество.

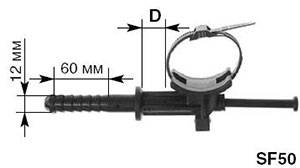

• При использовании SF 20 и 50 шаг крепления составляет около 80 см. Аналогом этих крепежных элементов является BRPF 6. Если необходимо установить крепеж SF 60, шаг можно сократить до 70 см.

Особенности слайдерных систем крепления

Слайдерные системы крепления можно использовать при внутренних работах или при оформлении фасада постройки

Но помимо представленных выше вариантов крепежа существуют и другие. Большой интерес привлекают так называемые слайдерные крепления. Хотя они и являются аналогами описанных крепежей SF, слайдерные крепления все-таки обладают иной конструкцией и имеют свою специфику применения.

С английского языка «Sliding Systems» можно перевести как «раздвижные системы». Работа слайдерных креплений основана на том, что по их направляющим свободно передвигаются перегородки, окна или другие прозрачные и непрозрачные конструкции. Для этого у последних должна присутствовать специальная фурнитура. При использовании слайдерной системы удается получить немало преимуществ. Она позволяет увеличить объем попадающего в помещение солнечного света, сэкономить свободное пространство, красиво оформить фасад и интерьер.

Область применения слайдерных систем велика. Их можно использовать при внутренних работах или при оформлении фасада постройки. В первом случае к раздвижной системе крепят двери, перегородки или элементы мебели. Во втором – преимущественно окна.

Какой вывод можно сделать

Фасадные крепежи разнообразны по своему исполнению и функциям

Важно выбрать тот, который будет оптимально соответствовать стоящей задаче. При правильном монтаже он сможет показать себя лучшим образом.

Варианты арматуры для СИП-1

Оцените материал
Рейтинг: 3 из 5    Голосов: 1    Просмотров: 114574

Последовательность операций по креплению провода СИП к дому следующая:

1. Размечаем место под установку кронштейна на фасаде здания. Перфоратором сверлим отверстия по анкеры. С помощью металлических анкеров закрепляем кронштейн.

2. По линии прохода провода по фасаду дома устанавливаем фасадные кронштейны через каждые 0,7 м.

3. Устанавливаем натяжной зажим на ответвляющийся провод. Для этого раскручиваем зажимной винт, вставляем провода на посадочное мести и затягиваем винт. Одеваем петлю зажима на крюк. Ответвления провода должно быть достаточно для подключения к счетчику или вводу в дом.

4. С помощью бандажной ленты и специального инструмента закрепляем крюк на опоре (столбе).

5. Устанавливаем натяжной зажим, одеваем его на крюк опоры и отмечаем место присоединения к магистральному проводу.

6. Фиксируем провод в фасадных кронштейнах

7. Присоединяем ответвляющие провода на дом к воздушной магистрали с помощью прокалывающих зажимов. Для этого отрезаем ответвляющий провод на нужную длину и вставляем его конец до упора в прокалывающий зажим, предварительно оторвав защитный колпачок на входе. Устанавливаем зажим на провод магистрали и затягиваем гайку до срыва.

Крепление провода СИП к дому выполнено с помощью типовой присоединительной арматуры. Быстро, надежно, безопасно. А присоединение как ниже на картинке пусть останется в прошлом.

Крепить провод СИП можно с помощью различной арматуры, но в любом случае это должна быть качественная продукция. С электричеством экспериментировать нельзя.

Основные задачи

Если прокладку самонесущего провода проводить без использования подходящей арматуры, то впоследствии невозможно будет выполнить следующий перечень часто возникающих задач:

1. Подключить кабель к трансформаторам;
2. Защитить сеть от перегрузок;
3. Создать ответвления;
4. Довести электрическую магистраль до потребителя с надежным ее закреплением.

Учитывая сферу использования арматуры для СИП провода, становится понятно, что она должна быть выполнена только из нейтральных материалов. Иначе говоря, ее присутствие рядом с человеком допускается действующими стандартами, так как она не способна нанести вреда его здоровью.

Более того, именно с помощью арматуры можно обеспечить максимально высокий уровень безопасности, ведь она позволяет уменьшить число несчастных случаев, а вдобавок ко всему поддерживает высокую ресурсность электрической линии.

Арматура для СИП проводов и кабелей включает в себя множество разных элементов — зажимы, колпачки и наконечники. И каждый из них имеет свое особое назначение.

Самый практичный крепеж для кабеля

Как я уже сказал в зависимости от способа монтажа электропроводки, зависит и крепление кабеля к тому или иному основанию.

Если монтаж электропроводки выполняется скрытым, то здесь важно надежно зафиксировать провода в штробе чтобы они не мешали будущей отделке и оштукатуриванию стен

Для открытой проводки стараются выбирать способы и аксессуары, менее заметны для глаз и не привлекающих внимание. Также крепеж кабеля зависит и от способов отделки в помещении

Например, если потолки в квартире будут натяжными или подвесными, а трассы кабельной проводки идут именно по потолку, то нет необходимость делать на нем штробы и замазывать в них провода (они и так скроются под декоративной отделкой)

Также крепеж кабеля зависит и от способов отделки в помещении. Например, если потолки в квартире будут натяжными или подвесными, а трассы кабельной проводки идут именно по потолку, то нет необходимость делать на нем штробы и замазывать в них провода (они и так скроются под декоративной отделкой).

Какие инструменты понадобятся, чтобы выполнить надежное крепление кабеля к стене? Поверхности, с которыми придется работать, могут быть из бетона, кирпича, дерева, поэтому минимальный набор инструмента это перфоратор, дрель или шуроповерт.

Дюбель хомут для крепления кабеля

Такие крепления рассчитаны на фиксацию одиночного кабеля. Закрепить кабель дюбель хомутом очень просто. Для этого нам как раз понадобится перфоратор и сверло по бетону диаметром 6 мм. Сначала в бетоне сверлится отверстие на необходимую глубину (зависит от длины самого дюбеля), затем хомут раскрывают и в него закладывают кабель, после чего хомут заталкивают в отверстие.

С боковых сторон хомута под углом выполнены насечки, что препятствует выпадению его из стены. Если размер сверла и хомута выбраны правильно, то дюбель никогда не выпадет из отверстия.

Дюбель хомут для крепления кабеля может быть в двух исполнениях: для плоского и круглого кабеля.

Положительным моментами являются невысокая стоимость, быстрый способ монтажа, надежность фиксации (можно быть уверенным, что кабель не сорвется под собственным весом).

С помощью дюбель хомута крепеж кабеля можно выполнять к бетону, кирпичу, пеноблоку, декоративному камню. Годится как для открытой, так и для скрытой фиксации проводов.

Монтажная площадка для крепления кабеля

Данный крепеж для кабеля выполнен в форме квадратной площадки. Могут быть квадратными или более продолговатыми. Я предпочитаю использовать второй вариант, так как они более прочны. Внутри имеется монтажное отверстие для крепления. Иногда в магазинах можно встретить аббревиатуру как ПМО ( площадка с монтажным отверстием ).

Монтаж также не составляет особого труда. Для начала сверлится отверстие в бетоне диаметром 6 мм , в него вставляется обычный дюбель и площадка крепится к основанию (стене или потолку) саморезом.

Затем берем обычную нейлоновую стяжку и крепим с ее помощью кабель к площадке. Данный способ позволяет крепить несколько проводов и кабелей к одной площадке. А это значит, что отверстий сверлить нужно меньше, что соответственно ускоряет процесс монтажа.

Положительным аспектом является простота в использовании, быстрый монтаж, возможность крепление к площадке нескольких кабелей одновременно.

Дюбель для бандажа

По внешнему виду имеет что-то общее между дюбелем и саморезом. Изготавливается из пластика. Монтажная головка оснащена отверстием, через которое можно просунуть стяжку и зафиксировать кабель.

Принцип монтажа аналогичный с предыдущими способами. Сверлим отверстие диаметром 6 мм и забиваем в него бандаж. Затем продеваем через отверстие стяжку и подвязываем кабель или группу кабелей.

Скажу честно, что крепить кабель к стене таким бандажом я не пробовал, поэтому ничего сказать про них не могу.

Дюбель стяжка для крепления кабеля

Дюбель стяжка или как его еще называют хомут с дюбелем удобное и универсальное устройство. Девайс состоит из двух элементов собранных в одно целое: дюбеля и хомута (стяжки). За счет этого упрощается процесс его монтажа.

Крепление вводного СИП к фасаду

Прежде чем вести СИП по фасаду, его перво-наперво нужно как-то закрепить в самой первой точке на стене, где и будет производиться ответвление. Что для этого нужно знать и какой материал потребуется?

Ну во-первых, старайтесь никогда не крепить натяжной кронштейн на боковую стену. Используйте фасад. Объясняется это нашими зимними условиями эксплуатации — сходом с крыши снега, свисающими сосульками.

В один прекрасный момент это может попросту перебить СИП.

Замерьте минимальную высоту от поверхности земли до того места, где будет крепиться ввод. Для СИП она должна быть не менее 2,5м. Если высота получается меньше, необходимо устанавливать трубостойку как для воздушных линий.

Далее проверьте расстояние от опоры ЛЭП до точки крепления провода на стене дома. Оно должно быть не более 25 метров.

Если это расстояние больше, то придется устанавливать дополнительную подставную опору. Будьте внимательны, сетевая организация ведет ЛЭП только до границы своей ответственности и вашего участка.

Если монтируете шкаф учета со счетчиком на отпаечной опоре основной линии, а не на фасаде или подставной опоре, то от нее тянуть СИП и ставить дополнительную опору, будет вашей головной болью.

Также придется ставить дополнительную опору, когда не обеспечивается габарит в 5 метров над дорогой, даже если от столба до дома менее 25м.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления. В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

  Установка дюбеля

• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

  Для крепление кабеля к тонким стенам нужен специальный крепеж

Преимущества СИП

1. Проводники изолированы при помощи сшитого полиэтилена, устойчивого к атмосферным воздействиям.
2. Высокие изоляционные свойства провода исключают случайные поражения электрическим током при монтаже, ремонте, эксплуатации, исключают короткие замыкания из-за касания проводников или обрыва.
3. Низкие расходы на монтаж благодаря возможности вести провода по фасадам подключаемых объектов, использовать короткие опоры, организовывать совместную подвеску, а также отсутствию необходимости применять изоляторы и траверсы.
4. Снижение электропотерь из-за уменьшения реактивного сопротивления, возникающего в изолированных проводниках.

Подвод СИП в дом

Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.

Проблему решают следующими способами:

1. Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
2. Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.

Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

  В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

  Установка дюбеля

• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

  Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

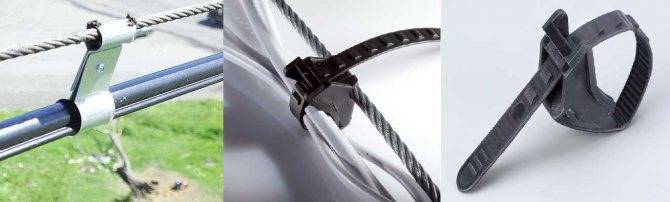

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Прокладка по стене

Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены.

Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.

Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.

Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см.

При ветровой нагрузке, кабель может перетереть изоляцию, и произойдет замыкание проводов.

Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.
