Греющий кабель как теплый пол: преимущества и недостатки

Закон Джоуля — Ленца

Согласно этому закону, количество теплоты Q равно работе A, и оно напрямую зависит от квадрата силы тока – I, сопротивления – R, и промежутка времени Δt.

Из приведенной схемы видно, что в замкнутой цепи течет ток, измеряемый амперметром, причем он будет одинаков на каждом ее участке. В резервуаре с водой находится нагревательный элемент R, сопротивление которого больше других проводников настолько, что ими просто можно пренебречь. Согласно закона Джоуля — Ленца, на сопротивлении R, будет выделяться определенное количество теплоты, она начнет подогревать воду в резервуаре, тогда как на других участках цепи тепло не выделится. Реостатом можно изменять ток в цепи, соответственно будет меняться количество выделенного тепла.

Как подключить греющий кабель?

Муфтирование, соединение с силовыми частями – работа, на которую во время монтажа уходит больше всего времени и сил. Процессы легко реализовать самостоятельно, но требуется точно следовать приложенным инструкциям. Уважительно надо относиться и к электричеству, соблюдая все правила безопасности, чтобы работать безопасно своими руками.

Муфтирование саморегулирующихся кабелей предполагает набор из следующих приспособлений:

1. Силовой провод, обязательно – двух- или трёхжильный. Выбирается в зависимости от наличия, либо отсутствия оплётки.
2. Канцелярские или бытовые хорошо заточенные ножи. Лучше брать инструменты небольших размеров.
3. Строительный фен. Его может заменить обычная зажигалка, но только в крайнем случае.
4. Плоскогубцы.
5. Комплект с термоусадками, обжимными клеммами. Особенно нужен, если идёт наружный тип монтажа.

Сначала готовят силовые кабели, для чего аккуратно снимают часть изоляционного слоя. С изолятора у каждого провода снимают примерно по 1 см. Основную изоляцию длиной до 5 сантиметров снимают с провода, который используют при нагреве. Нужно отдельно раскрутить проволочную оплётку, переплетённую между собой и намотанную на внутреннюю часть кабеля. После выполнения этого действия материал снова собирают в 1 жилу. Такие изделия упрощают заземление.

Двойной слой изоляции снимают, отступив от края примерно на 2 см. Обычно под этим слоем находится саморегулирующаяся матрица. Её тоже вырезают с помощью ножа, оставляя вдоль 2 медные жилы, с длиной не более 1,5 сантиметров.

Жёлто-зелёный провод сгибают на силовом трёхжильном кабеле в противоположную сторону. Эту часть применяют при подключении заземления. С этим жёлто-зелёным проводом на следующем этапе соединяют скрученную оплётку заземляющего кабеля. Термоусадочная трубка с большим размером помогает зафиксировать все изделия, включая саморегулируемый прибор.

С двумя медными жилами нагревательного кабеля соединяют два других провода.

При соединении элементов друг с другом можно придерживаться такой инструкции:

• Из комплекта для монтажа берутся обжимные гильзы.
• С одной стороны медные гильзы надевают на медные жилы кабеля для обогрева, с другой – на оголённую часть силового провода.
• Потом всё обжимают, с помощью плоскогубцев. Тогда всё будет в порядке с саморегулируюцимся кабелем.

Изолированные втулки помогают надёжно закрепить основные провода, после чего стык закрывают термоусадочными трубками меньшего размера. Конструкцию нагревают любым удобным способом, пока она не уменьшится в размере. Соединение надёжно фиксируется в процессе из-за клея, который выделяется в процессе обработки.

С помощью оставшихся усадок изолируют второй конец, которым снабжена лента. Кабель разрезают вдоль и пополам. Главное – чтобы не оголялись медные жилы, поэтому не уходят слишком далеко вглубь конструкции. Ножом срезают одну из получившихся половинок. Вторую оставляют в чистом виде. Тогда кабельные жилы не будут замыкаться друг с другом. На конец кабеля надевают термоусадку, используют фен для нагрева. Для плотного склеивания можно обжать кончик, с помощью плоскогубцев. В этом случае саморегулирующий тип систем герметичен.

Самые распространенные опасения

Теперь что касается опасений, упомянутых в начале:

• «Проработает несколько месяцев, а потом перестанет греть». Полупроводниковая матрица в процессе эксплуатации действительно теряет мощность. Но грамотно смонтированные качественные кабели работают довольно долго, минимум несколько лет (в соответствии с техническими характеристиками и гарантиями изготовителя на конкретные марки, обычно не менее 10–15 лет).
• «Вырастут счета за электричество». Действительно вырастут. Теплый пол будет греться, потребляя электроэнергию. Но именно саморегулирующийся кабель относительно экономный за счет изменения потребляемой мощности в зависимости от условий теплоотдачи.
• «Сгорит проводка». Это произойдет только при неграмотном монтаже. Если учесть нагрузку, проложить питающие кабели и провода достаточного сечения, установить качественный автоматический выключатель и УЗО – проблем с проводкой быть не должно.
• «Будет биться током». Аналогично предыдущему случаю – если все сделать грамотно, биться не будет. Тем более, у хороших саморегулирующихся кабелей имеется металлическая оплетка, которую необходимо заземлить, что сведет к минимуму любую утечку тока – при повреждении изоляции УЗО (либо сам автомат) просто отключит электроток.
• «Дорого». На рынке сейчас большое разнообразие марок по различным ценам. Но в данном случае не стоит гнаться за дешевизной, поскольку лучше заложить в пол качественный кабель, ведь его замена представляет собой весьма сложный и затратный процесс.

Инфракрасный тёплый пол

Эта система подразделяется на плёночный и стержневой теплый пол.

Плёночный тёплый пол

Он делается из многослойной полимерной плёнки, толщина которой колеблется от долей миллиметра до нескольких миллиметров. На краях полотен находятся тонкие медные электроды, с которыми соединены расположенные между слоями полимера тонкие графитовые полоски, являющиеся нагревательными элементами.

Преимущества плёночного теплого пола:

• Плёнка для тёплого пола с инфракрасным излучением универсальна – она отлично сочетается с разными напольными покрытиями: ламинатом, паркетом, плиткой и т. д.
• Такой пол можно устроить своими руками, если иметь минимальные навыки.
• Относительная экономичность – на единицу площади она тратит не больше 30-70 Вт электроэнергии.

Но плёночные полы, особенно из слишком тонкой плёнки достаточно легко повредить, впрочем, они будут работать и после этого, за исключением места повреждения.

Ремонт такого пола с демонтажем напольного покрытия, заменой повреждённого участка и повторным монтажом обойдётся очень недёшево. Поэтому к установке таких полов нужно относиться очень скрупулёзно и бережно.

Стержневой тёплый пол

Он также использует инфракрасную систему подогрева, но здесь нагреватель представляет собой гибкие стержни из композитного материала, содержащего углерод и серебро.

Преимуществом данной системы отопления можно назвать возможность его применения на любой ровной поверхности, даже на потолке.

Другие преимущества:

• Даже если несколько стержней получат повреждение, то система продолжит работать.
• Монтаж стержневых систем настолько прост, что с ним может управиться любой мужчина, умеющий держать инструменты в руках.
• Его можно размещать под любыми напольными покрытиями, в том числе, в ванну под прослойку плиточного клея или под тонкий слой стяжки.

Видео о разновидностях электрического теплого пола:

Особенности теплых полов

Еще немаловажное преимущество теплых полов, это несколько режимов его работы:

как основной обогрев

как дополнительный, только в качестве комфортного тепла

При наличии такого обогрева во влажных помещениях, в ванной комнате, вы надежно будете защищены от образования плесени и грибка.

А сколько свободного места у вас появится в комнатах при отсутствии батарей и радиаторов отопления.

Перед покупкой очень важно правильно рассчитать свободную площадь под теплый пол, т.е. то место, где нет никакой стационарной мебели

Сюда можно включить:

шкафы

холодильник

стиральную машинку

саму ванную

Также не забывайте про минимальные отступы от стен.

Не забывайте, что укладывать электрические полы непосредственно на деревянное основание нельзя.

Для этого сначала потребуется уложить аквапанели, а уже затем маты или кабель.

Если нет аквапанелей, можно использовать асбестовую плиту.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.

Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента.

Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.

Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.

Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.

Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов.

Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор.

Конфигурации расположения кабеля

Уже отмечалось, что кабель позволяет выполнять укладку по любым схемам, но к нестандартным конфигурациям стоит прибегать лишь в крайних случаях. Для оптимального распределения тепла по умолчанию рекомендуется использовать одну из двух моделей укладки – спиральную или параллельную. При спиральной укладке контуры фиксируются изначально параллельно, однако в центре помещения дистанция между ними сокращается, и концы подводятся к источнику тока. Параллельная укладка кабеля теплого пола выполняется с соблюдением равной дистанции между контурами на протяжении всей длины. Однако по границам размещения провода все же придется выполнять изгибы, а затем вновь возвращаться к основной выдержке шага.

Выбираем источник тепла — на основе греющих матов или нагревательного электрического кабеля

Технология установки кабельной системы или на основе греющихся матов несколько различается. Поэтому рекомендуется сначала определить, какой тип элементов будет использоваться, а затем изучить соответствующую инструкцию по укладке теплого пола.

Часто владельцы квартир не знают, какой вид нагревательных элементов теплого пола они хотят применять. У кабеля и греющего мата существуют свои достоинства и недостатки, о которых необходимо знать, если вы планируете класть электрический пол.

Особенности электрического кабельного пола

• есть возможность самостоятельно регулировать количество тепла на 1 кв. м посредством уменьшения шага размещения кабельных петель. Это позволит сделать некоторые участки теплее;
• кабели электрического теплого пола требуется укладывать в толщину стяжку. Заливка стяжки увеличивает время установки и несколько усложняет технологию монтажа, но она также выступает аккумулятором тепла. Таким образом расходы на электричество можно уменьшить, а количество тепла не изменится;
• кабельные системы имеют меньшую стоимость по сравнению с матами;
• высота основания поднимается минимум на 4.5 см;
• эксплуатация возможна только через 20-30 дней после окончания монтажа.

Особенности пола на основе греющих матов

такой вид прогревается существенно быстрее кабельного (кафелю требуется лишь 15-25 минут);
не приводит к снижению комнатной высоты;
эксплуатация возможна уже через 12 дней после завершения установки;
укладка теплого пола под плитку на основе греющих матов осуществляется намного проще, технология монтажа может быть реализована своими руками, т.к

не требуется самостоятельно рассчитывать шаг и мощность кабеля;
существуют ограничения в размере матов;
если вы самостоятельно решили класть кафель, неосторожное движение может повредить систему.

Виды

Для обогрева уличных покрытий используют различные системы обогрева. Каждая модель оборудования отличается способом укладки и техническими характеристиками.

Электрический нагревательный мат

Такое устройство представляет собой греющий кабель, закрепленный на армирующей сетке. Рабочий процесс оборудования осуществляется за счет подачи электрического тока к элементу нагрева. При этом кабель генерирует тепло, которое задерживается на покрытии.

Область применения электрической системы довольно широкая. С помощью кабеля обогревают небольшие площади возле жилых и общественных зданий. Также укладку системы успешно производят на ступеньках, выходящих на улицу. Монтаж оборудования рекомендуется производить на начальном этапе обустройства территории.

Электрический нагревательный мат – один из вариантов теплого пола на улице

Теплый пол с саморегулирующимся кабелем

Такое устройство, нагревательным элементом которого является электрический кабель, имеющий параллельную конструкцию. Система способна самостоятельно изменять мощность в зависимости от температурного режима окружающей среды. За счет такой особенности происходит значительная экономия электрической энергии, а поверхность пола прогревается равномерно.

Водяной пол

Прогрев поверхности при применении устройства такого типа происходит с помощью теплоносителя в трубопроводе. Функционирует оборудование от котла. Основным преимуществом использования системы считается экономичность использования и высокая эффективность. При этом монтаж водяного контура можно проводить на достаточно больших территориях. К недостаткам часто относят высокую стоимость на установку всего оборудования.

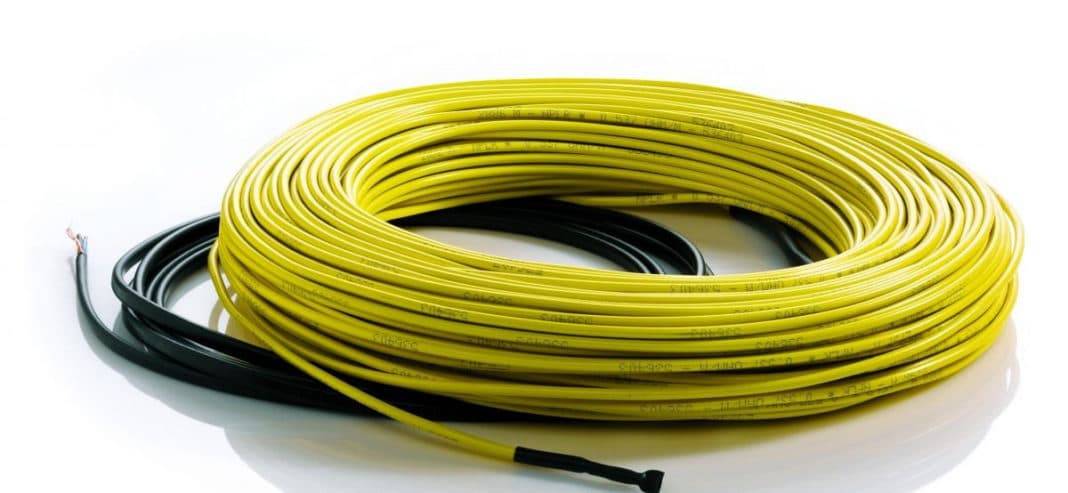

Что представляет собой нагревательный кабель?

В основу греющего кабеля заложена металлическая жила, по которой проходит ток, тем самым обеспечивая обогрев помещения. Он выступает основным источником теплового излучения, однако эффективность работы системы во многом будет зависеть от слоев верхней кладки. То есть насколько материал пола будет способен аккумулировать и распространять тепло. Кабель также имеет изоляционное покрытие, экранирующую оплетку и в некоторых случаях полимерную защиту. Поскольку кабельный проводник отличается высоким электрическим сопротивлением, основной объем затрачиваемой на его работу энергии будет уходить целенаправленно на обогрев. Стандартный нагревательный кабель для теплого пола может располагать мощностным потенциалом от 17 до 25 Вт в расчете на 100 см. К преимуществам греющих проводников можно отнести возможность организации сложных линий укладки. Например, если стоит задача обустройства теплым полом санузла, то в схеме можно предусмотреть точки обхода умывальника, унитаза, стиральной машины и т.д. Впрочем, существуют и устоявшиеся схемы расположения кабелей, которые будут рассмотрены отдельно.

Выбор и установка инфракрасной пленки

Рынок может предложить продукцию, сделанную в Украине, Чехии, США, Китае и, естественно, России. Повышение конкуренции расширяет выбор, но, вместе с тем, фирма, преподнося качества своего товара, часто нелицеприятно отзывается о продукции конкурентов. Пленочные инфракрасные полы – это полы будущего. Углеводородное волокно намного теплопроводнее, чем многие аналоги, использующиеся в системах обогрева. Самый популярный способ установки – под ламинат. Этот материал прогревается буквально за считанные минуты, может быть быстро демонтирован в случае необходимости. Но, покрытый ламинатом, пленочный пол все же не может быть основной системой отопления в комнате, так как быстро нагревающийся материал так же быстро и остывает, если система выключается.

Как укладывать электрический кабельный пол

Если вы решили класть кабельный теплый пол под плитку, требуется тщательно изучить технологию монтажа по приведенной ниже инструкции.

Процедура установки кабеля труднее, чем при установке матов, поэтому при наличии сомнений в возможности самостоятельно провести монтаж, рекомендуется обратиться к квалифицированным мастерам.

Желательно перед началом установки кабельных элементов иметь подключенный термодатчик в гофре. Благодаря этому сенсор сможет отключить систему, если будет наблюдаться перегрев. Гофра должна быть плотно зафиксирована при помощи плиточного клея.

Как укладывать теплый пол под плитку (кафель) — инструкция

Монтаж кабельного теплого пола.

Смотрите это видео на YouTube

Прежде чем приступить к монтажу теплых полов под кафельную плитку, необходимо:

1. Изучить схему расположения кабеля, сделать отметки на основании.
2. Начинайте выкладывать кабельную систему по схеме. Самая популярная схема размещения – змейка. Как правило, расстояние между петлями минимум 7.5 см. Чтобы правильно определить это расстояние, требуется умножить площадь помещения на 100, а полученное число разделить на полную кабельную длину.
3. Крепление кабеля в большинстве случаев осуществляется специализированной монтажной лентой, подходящей для электрического пола (она часто идет в комплекте). Если лента закрепляет слабо, можно использовать плиточный клей.
4. Когда мастер завершил класть кабель, требуется завести один его конец по штробе в подрозетник, чтобы затем подключить его к терморегулятору.

Кабельные элементы следует выкладывать четко по схеме, не допуская сильного натяжения или какого-либо излома

Кабель для теплого пола необходимо размещать максимально осторожно, не допуская повреждения системы или теплоизоляционной подложки

После завершения технологии установки следует подключить температурный регулятор. Это осуществляется в соответствии со схемой и инструкцией от фирмы-производителя.

Технология укладки матов

После того, как был принято решение, какую технологию укладки теплого пола под плитку использовать, и были проведены все требуемые предварительные работы (теплоизоляция и подготовка поверхности), можно начать производить монтаж своими руками.

Монтировать теплый пол под плитку начинают с определения необходимого количества матов. Это проще всего осуществить, разметив мелом поверхность пола. В первую очередь требуется отделить места, где не будут укладываться маты (например, где размещается мебель и бытовая техника), чтобы предотвратить перерасход материала.

Технология укладки электрического теплого пола на основе нагревательных матов под плитку:

Перед тем, как устанавливать элементы, надо найти подходящую схему размещения. Эту схему требуется разметить на полу, чтобы облегчить процедуру монтажа.

Начинайте укладывать электрические маты в точном соответствии со схемой.
Когда потребуется поворот полотна, в нужной точке разрезается арматурная сетка (важно сделать это аккуратно, не затронув непосредственно кабельные компоненты). Следует повернуть таким образом, чтобы кабель не оказался перекрученным.. После завершения монтажа требуется приступить к подключению температурного датчика и регулятора

Все компоненты управляющего блока необходимо устанавливать в соответствии с цветовой маркировкой кабелей и схемой, предоставленной компанией-производителем

После завершения монтажа требуется приступить к подключению температурного датчика и регулятора. Все компоненты управляющего блока необходимо устанавливать в соответствии с цветовой маркировкой кабелей и схемой, предоставленной компанией-производителем.

Схема зонального резистивного греющего кабеля

Преимущества зонального кабеля:

• Одинаковая удельная мощность кабеля по всей длине.
• Стабильность характеристик.
• При запуске не потребляет большие токи.

Недостатки зонального резистивного кабеля:

• Опасность локального перегрева.
• Необходимость обеспечения теплоотдачи.
• Более высокая цена по сравнению с обычными резистивными кабелями.

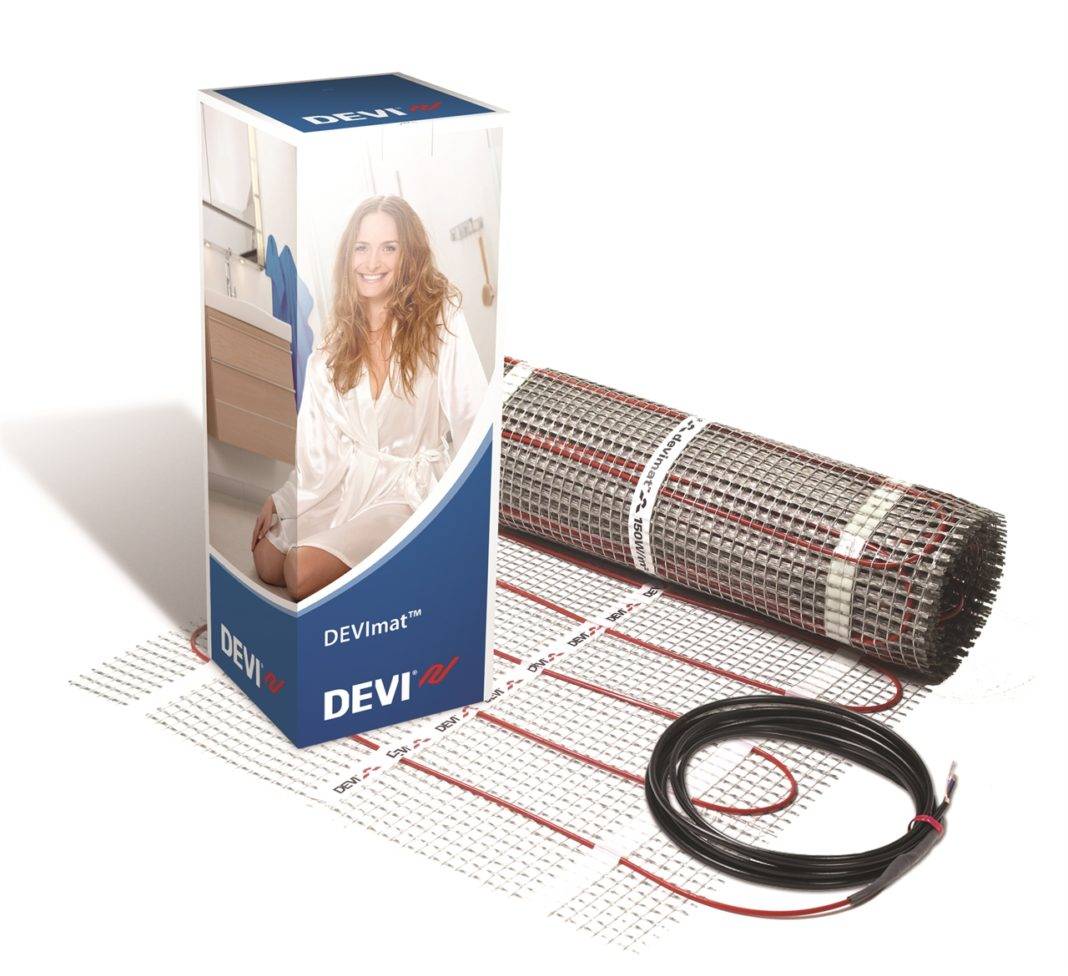

Нагревательные маты

Для облегчения процесса укладки теплого пола, производителя делают специальные нагревательные маты, где кабель с требуемым шагом прикреплен к полимерной сетке. Такие маты очень удобно укладывать на ровное основание перед укладкой керамической плитки. Их можно монтировать прямо в слой плиточного клея, в этом их главное преимущество. Правда, надо внимательно следить, чтобы не оставалось воздушных полостей, которые вызовут локальный перегрев.

Нагревательные маты на полимерной сетке облегчают процесс укладки

В помещениях со сложной геометрией могут возникнуть сложности при укладке матов. В этом их главный недостаток.

Саморегулирующийся нагревательный кабель

Флагманом среди всех греющих кабелей является саморегулирующийся нагревательный кабель, который может изменять температуру нагрева, а, значит, и тепловыделение в зависимости от окружающей температуры.

Между двумя проводниками запрессована специальная полимерная матрица со свойствами полупроводника. При понижении температуры матрица сжимается, но в ней образуется множество теплопроводящих путей с высоким сопротивлением. Протекающий ток вызывает нагрев матрицы и кабеля. При повышении температуры происходит расширение полимера и уменьшение количества путей протекания тока и, в конце концов, наступает такой момент, когда токи становятся ничтожно малы, что приводит к прекращению нагрева кабеля. Каждый участок кабеля работает автономно.

Теплый пол на крыльце

Чаще всего отопительное оборудование применяют в качестве системы антиобледенения для полового покрытия крыльца. Чтобы обогреть ступеньки и площадки, ведущие из дома на улицу, успешно используют различные типы теплых полов.

Установка водяной системы

Теплый пол водяного типа требует подключения к котлу. Приобретение отдельного отопительного оборудования для системы влечет за собой довольно немалые расходы, поэтому рекомендуется подключать водяной контур к домашнему устройству обогрева.

В качестве теплоносителя в трубопровод подается жидкость, которая не замерзает при низком температурном режиме. Установка пола водяного типа выполняется как под плитку, таки и в стяжку. Укладку труб осуществляют вертикально. При этом обязательно учитывается хорошая теплоизоляция контура.

Для обеспечения равномерного нагрева и эффективной работы всей системы к водяному теплому полу обязательно подключается терморегулятор и устройство защитного отключения, работающее в автоматическом режиме.  Весь монтажный процесс оборудования с жидким теплоносителем производится в процессе строительства крыльца.

Инфракрасный обогрев

Термоматы хорошо подходят для уличных лестниц. Такое устройство эклектического теплого пола имеет карбоновую основу, запечатанную в пленку, которая при прохождении по проводникам тока обеспечивает инфракрасный обогрев поверхности.

Благодаря гибкости пленочного материала систему легко уложить в ступени. В процессе монтажных работ следует не допускать накладки греющих частей друг на друга.

Иногда для обогрева небольших участков пола на крыльце используют термоматы, основа которых покрыта дополнительным отражающим защитным слоем. Для установки их не нужно демонтировать финишное покрытие крыльца. Укладывают такие инфракрасные устройства для обогрева сразу на поверхность.

Нагревательный кабель

Обогрев с помощью электрического кабеля считается самым эффективным для уличных дорожек, площадок, степеней и территории возле крыльца. Основным условием использования такого типа отопительного оборудования является наличие электрического питания.

Укладка такого теплого пола на улице выполняется на предварительно утепленную основу.  Кабель распределяется на поверхности змейкой и закрепляется на металлической сетке с шагом между витками в 4-10 сантиметров.

Нагревательный кабель

Монтаж кабельной системы выполняется в стяжку, на которую впоследствии укладывается финишное покрытие. При расчете необходимой длины витков для ступеней следует учитывать также вертикальный спуск с каждого выступа. Бетонный раствор должен покрывать систему на 3-5 сантиметров.

Как рассчитать мощность и количество кабеля для обогрева помещения

Прежде чем приступить к монтажу саморегулирующегося тёплого пола необходимо вычислить мощность и длину контура. Так же мы предлагаем узнать сколько электроэнергии потребляет теплый пол на 1 м2 в час, месяц.

Расчёт мощности

Рассчитывать тепловую мощность обогревающей саморегулируемой системы необходимо с учётом особенностей отопления. То есть, основным или дополнительным источником тепла будет выступать тёплый пол.

Но как уже говорилось выше, саморегулирующийся шнур осуществляет периодический сброс напряжения, для поддержания поверхности пола в комфортном состоянии. Поэтому, тепла будет не достаточно для обогрева помещения, и использовать саморегулирующийся пол как основной не советуют.

Как вспомогательный обогрев, рекомендовано применять кабель для такого пола с мощность минимум 110 — 140 Вт на квадратный метр . Причём, чтобы уровень обогрева был на высоте, требуется сделать теплоизоляцию.

Большое значение играет и размер помещения, в котором будет стелиться греющий элемент. Не рекомендовано размещать контур под тяжёлой мебелью и сантехникой, это излишняя трата электрической энергии.

Исходя из этого, расчёт нагрузки выглядит так — умножается площадь обогреваемого помещения на норму на метр квадратный.

Определение длины контура

Чтобы вычислить требуемый размер конура, нужно заглянуть в паспорт кабельного изделия. В нём отражена мощность на метр провода. Она варьируется от 5 до 150 Вт. Такой разброс в напряжении саморегулирующего кабеля вызван огромной сферой его использования.

Рассмотрим определение длины контура на примере. При нагреве электрошнура до 28 градусов, а нижней поверхности напольного покрытия до 25, требуется провод с мощностью 17 Вт. На площадь 10 м2 потребуется 70 метров нагревательного контура.

Мощность нагревательного элемента

Прежде чем приобретать провод, необходимо определить, какой мощностью должна обладать инженерная система. Теплый пол может выступать в качестве основного или дополнительного источника тепла.

Если рассматривать электрические полы как вспомогательный источник тепла, то на обогрев 1 м2 достаточно 130 Вт. Если же теплые полы – это единственный источник тепла, то на обогрев 1 м2 уйдет не меньше 150 Вт. При этом следует учесть, что часть тепла будет расходоваться на обогрев чернового основания. Чтобы избежать таких теплопотерь, необходимо качественно выполнить теплоизоляцию основания.

Чтобы минимизировать расходы нужно правильно рассчитать площадь помещения. Укладывать кабель под мебель нет смысла. Поэтому предварительно нужно составить схему расстановки мебели, и по ней произвести расчеты площади помещения. Также не стоит укладывать кабель под те элементы интерьера, которые нависают над полом.

Статья по теме: Установка второй входной двери в квартире: фото, видео

Во-первых, нет смысла греть мебель. Во-вторых, резистивные нагревательные элементы, расположенные под мебелью или нависающими предметами, будут перегреваться. Далее, можно подсчитать мощность, которой должна обладать инженерная система.

Производитель указывает, какой мощностью обладает 1 м2 кабеля. Соответственно, зная какой мощностью должна обладать вся система, несложно подсчитать нужную длину провода. При подсчете длины нагревательного элемента нельзя допускать ошибок. На его концах фиксируются муфты. При этом используется специальное оборудование.

Можно попытаться самостоятельно зафиксировать муфты на концах кабеля. Но эксплуатационный период изделия при этом сократиться в разы. Порой он составляет всего несколько месяцев. Поэтому придется выполнить монтаж всего кабеля.

Зависимость погонной мощности различных саморегулирующихся кабелей от температуры

Преимущества саморегулирующихся кабелей:

• Экономия электроэнергии, которая происходит за счет нагрева только недостаточно теплых участков.
• Независимость удельной мощности от длины кабеля.
• Этот кабель «прощает» ошибки монтажа. Даже перехлест кабеля не приведет к его перегреву и выходу из строя.

Недостатки саморегулирующихся кабелей:

• Эти кабели имеют высокие стартовые токи, особенно если есть длинные холодные участки. Это обязывает ставить защитные автоматы класса C, позволяющие десятикратные скачки тока в сравнении с номинальным.
• Полимерная полупроводниковая матрица имеет ограниченный срок службы.
• Высокая цена на такие кабели часто делает их применение сомнительной выгодой.

Греющий кабель как теплый пол

При планировании обустройства электрического теплого пола в помещениях вначале нужно определиться, какую функцию он будет выполнять.

Греющий кабель для теплых полов прямого действия

Теплые полы прямого действия обычно располагаются в тонком слое стяжки непосредственно перед напольным покрытием, например, в слое плиточного клея. Главной задачей таких полов является быстрый прогрев поверхности пола до комфортной температуры 24—27 °C. Для этих целей идеально подходят маты с тонким кабелем, а также резистивный одножильный или двухжильный греющий кабель. Нужные характеристики можно посмотреть в таблице.

Расчет нужной длинны кабеля

Для теплого пола кабель берется из расчета 150-200 Вт на квадратный метр пола. Например, при мощности 20 Вт/м.п.
и заданной мощности 200Вт/м2 на 1м2 потребуется 10 м кабеля. Чем больше мощность, тем быстрее будет прогреваться
холодный пол. При этом следует учитывать минимальный шаг укладки провода, он должен быть не менее 5-6 см (см.
тех паспорт изделия).

При выборе греющего кабеля для самостоятельного монтажа, обязательно ознакомьтесь с техническим паспортом
изделия! В нем вы найдете конкретную информацию о мощности, шаге укладки, минимальном радиусе изгиба и т.д.
Обязательно требуйте его у продавца.

Вот несколько, для ознакомления:Deviflex DTIP-10 – Двухжильный резистивный греющий кабель 10Вт/м.Теплолюкс ТЛОЭ – Одножильный резистивный кабель 14-21Вт/м.Теплолюкс ТЛБЭ – Двухжильный резистивный кабель 15-20Вт/м.

Существуют нагревательные маты, где кабель уже смонтирован с нужным шагом и мощностью. Нагревательные маты
отличаются лишь простотой монтажа, других отличий нет.

Преимущества и недостатки

Выделим основные преимущества саморегулирующегося кабеля:

1. Возможность разрезать на отрезки произвольной длины (обычно не менее 20 см). Свойства и характеристики изделия не изменятся. На поверхности отсутствуют непрогретые участки. Аналогично нет участков с чрезмерно высокой температурой.
2. В процессе монтажа провод или отрезки можно перекрещивать между собой. При обогреве водопроводов это даже рекомендуется делать. Кабель не будет перегреваться, поэтому не выйдет из строя.
3. Даже в случае обрыва провод сохраняет работоспособность. Обрыв токоведущей жилы не приводит к выходу из строя: до этого места кабель продолжает функционировать.
4. При обогреве труб данным кабелем можно применять элементы, расположенные внутри. Это приводит к увеличению КПД.
5. Не требуется использовать датчики тепла и терморегуляторы. Кабель подключается напрямую к источнику напряжения или через выключатель.

https://youtube.com/watch?v=HYkSbbvh8Ks

Не обошлось и без недостатков. Основным из них является стоимость изделия. В зависимости от модификации при идентичной мощности и длине саморегулирующийся кабель можно стоить в два или три раза дороже резистивного или зонального изделия.

Другим существенным недостатком является то, что с его помощью на обогрев сильно замороженного участка уходит больше времени. В иных случаях его мощности может попросту не хватить. Таким образом, саморегулирующийся провод предназначен для постоянного нагрева, поддержания номинальной температуры. С другой стороны, низкое потребление электроэнергии позволяет это сделать без существенных затрат.

Укладка кабеля должна отвечать определенным правилам

• Кабель должен укладываться в форме змейки и при этом должны соблюдаться правила:
  • Касания, пересечения, закручивание и образование петель на кабеле не допускается.
  • От границ зоны укладки до краев кабеля должно быть расстояние, которое не меньше шага укладки.
  • От металлических конструкций и элементов проводки кабель должен иметь дистанцию не менее 50 мм, от деревянных конструкций – 30 мм, а от элементов других систем отопления – не менее 500 мм.
  • Шаг укладки всегда должен быть более 6 — 10 наружных диаметров.
  • Расстояние между участками уложенного кабеля должно быть большим или равным шагу укладки.
  • Вся горячая часть кабеля должна находиться в однородном материале.
  • Для кабеля внутри стяжки шаг не более 20 см, а в полах прямого действия – 10 см.
• Все кабели должны подключаться через терморегулятор, имеющий температурный датчик. Прямое подключение к сети допускается только в исключительных случаях для саморегулирующихся кабелей.

Заключение

К системам обогрева теплого пола рядовой потребитель долгое время относился скептически. Во-первых, его отпугивал принцип монтажа, в соответствии с которым нужно было полностью перекраивать устройство напольного «пирога». Во-вторых, не были очевидны достоинства таких комплектов с точки зрения теплового обеспечения. Отчасти подобные сомнения актуальны и сегодня. Действительно, греющий кабель для теплого пола требует больше усилий в монтаже, чем, к примеру, инфракрасный конвектор. К тому же и по характеристикам теплоотдачи данное оборудование все так же позиционируется в качестве вспомогательного решения. Тем не менее производители наращивают мощностные потенциалы кабелей, совершенствуют их устройство, повышая также надежность и безопасность эксплуатации таких систем. Зато к бесспорным преимуществам теплого пола на кабельных элементах можно отнести широкие возможности регулировки и полное исключение негативного влияния системы на обстановку в помещении.
