Свойства и виды дюбель-грибков для крепления утеплителя

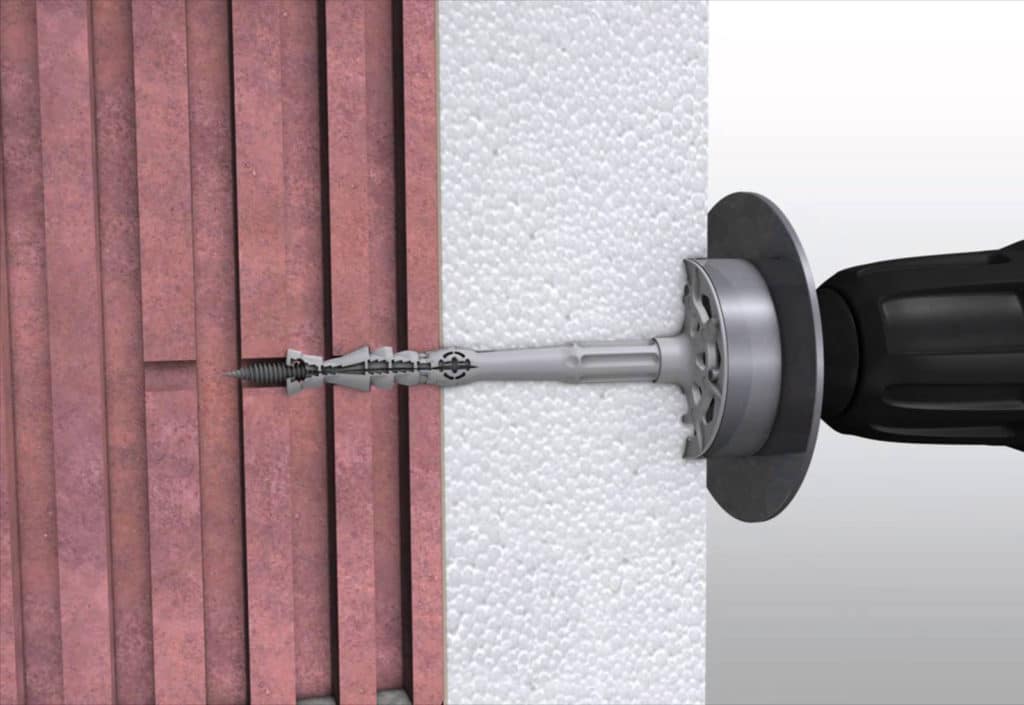

Монтаж на дюбели для крепления утеплителя с «грибками»

Схема закрепления минераловатного утеплителя грибком Специалисты нередко совмещают оклеивание пенопластом и дополнительную фиксацию тарельчатыми «зонтиками» или «грибками». Такой способ крепления считается механическим, он предполагает использование электрического инструмента.

В целях безопасности важно отключить рубильником подачу электричества в помещении, где есть скрытая проводка. Универсальный инструмент для работы с дюбелями или перфоратор подключают через удлинитель из соседней комнаты

Листы точно подгоняют по краям перед креплением «зонтиками». Но можно размещать ряды со смещением швов, чтобы исключить мостики холода.

Дюбель-зонты выпускаются из прочного полимера, внутри которого должен быть установлен металлический стержень или длинный гвоздь. Их используют там, где фиксация пластов утеплителя по-другому невозможна. Монтаж прост и надежен:

• пластину утеплителя предварительно фиксируют клеем (с плотным прижатием) или кронштейном;
• теплоизоляционный слой сверлится насквозь;
• на конце перфоратора должен быть закреплен бур нужной длины;
• производится заглубление с фиксацией в стене на 3-5 см;
• достаточно фиксации плит в центре и на прямоугольных стыках;
• дюбели для крепления утеплителя стыкуют стопорными винтами или специальными стержнями.

Дюбель для крепления

Этот способ закрепления подходит и для полимерных утеплителей внутри постройки, и под утепление стен снаружи дома с сайдингом каменной ватой. Каменная вата – очень эффективный утеплитель для стен.

Разновидности крепежа

Форма изделия определяется спецификой закрепляемого материала: легкий и рыхлый теплоизолятор не выдерживает жесткого крепления. Пластмассовый прижимной диск как бы поддерживает утеплитель, а не закрепляют его.

Однако крепеж может отличаться устройством распорной части и материалом изготовления.

По конструкции

Различают 2 основных варианта крепежа.

• Безраспорный – дюбель не комплектуется метизом и не нуждается в нем. Крепеж вставляют в высверленное отверстие сквозь теплоизоляционный материал. В стене или потолке дюбель удерживается за счет конструктивных выступов.
• Распорный – в этом случае наличествует гвоздь или шуруп, который при закручивании или вбивании распирает тело стержня. Последний удерживается в материале стены за счет силы трения.

Распорный вариант чаще используют при креплении в плотный материал – бетон, полнотелый кирпич, а безраспорный годится для ячеистых бетонов.

По материалу

Для изготовления дюбеля используется только пластмасс, шуруп, если он есть, может быть сделан из пластика или из металла.

• Полиамид – или нейлон. Прочный легкий материал, пригодный для монтажа в любую поверхность: кирпич, бетон, дерево, пустотелый кирпич. Максимальная нагрузка может достигать 120 кг, рабочая, соответственно – 30 кг.
• Полипропилен – отличается более высокой прочностью, твердостью, максимальная нагрузка может достигать 150 кг. Рабочая для плотного материала составит около 40 кг.
• Полиамид, армированный стекловолокном – относительно новый материал, по прочности мало уступающий металлу, но не имеющий его недостатка – высокой теплопроводности.

Распорный стержень может быть изготовлен из того же пластика, включая и армированный, а также из металла. Несущая способность последних выше, но теплоизоляцию они несколько нарушают.

Используется:

• оцинкованная сталь – с толщиной цинка не менее 6 мкм;
• нержавеющая сталь – крепеж куда более дорогостоящий, но абсолютно стойкий к коррозии. Применяется в помещениях с высокой влажностью.

Про конструкцию, которую имеют дюбели для крепления утеплителя к стене и другим поверхностям, читайте ниже.

Конструкционное исполнение

Имеется в виду сочетание материалов выполнения. Возможны 3 варианта:

• дюбель и гвоздь выполняются из одного и того же пластика. Комбинировать разные пластики не рекомендуется, поскольку каждый из материалов характеризуется своим коэффициентом теплового расширения;
• пластиковый дюбель и металлический стержень – прочность крепления очевидно выше и достигает 1,9 кН. Однако металл чересчур хорошо проводит тепло, и в теплоизоляционном слое образует собой холодовый мостик;
• пластиковый дюбель-гриб для утеплителя и металлический стержень с термоголовкой – шляпка гвоздя покрывается нейлоновым колпачком. Сам шуруп оказывается внутри тела стержня. В этом случае проблема холодового мостика исчезает.

О том, какие дюбель-грибок для крепления утеплителя имеет размеры, читайте ниже.

О том, какие бывают дюбель-грибы для утеплителя, расскажет этот видеоролик:

Текст видео

Смеси для фасадов и клей для пеноплекса здесь – https://goo.gl/scmdUv Как крепить пеноплекс к стене! Чем больше мы снимаем видео, тем больше тем находят отражения на нашем всезнающем канале. И что там не говори, но тема утепления фасада, да и просто утепление стен, всегда будут актуально, ведь мы живем в снежной России, а не на жарких Канарских островах! А там, к примеру, наше восемьдесят седьмое (№87) видео – «Как крепить пеноплекс к стене», врядли кто из пляжников стал про пеноплекс смотреть! А на наших хладных просторах будут! Правильно?! Кратко о самом пеноплексе. Это особый вид пенополистирола (родного родственника пенопласта) – экструзионный или экструдированный. Материал с потрясающими теплоизоляционными свойствами. Крепить его можно, как внутри любимой квартиры, а может загородного дома, так и снаружи на вечно промерзающем фасаде. И Вас, зрители, не должны пугать ни бетонные стены, на деревянные перегородки, ни классические кирпичные. Пеноплекс или там техноплекс всё правильно утеплят, как того требует русская зима! А вот чем его крепить, покажет Макс в этом видео! Смотрим крепление экструзионного пенополистирола (так называемого пеноплекса-техноплекса), готовимся утеплить стены! Зима близко, но видео о том, как крепить этот вид пенопласта совсем рядом! Внутри нашего канала!

И у канале с Волгограда появилось новое захватывающие видео о креплении пеноплекса на бетонные стены Брежневки – https://www.youtube.com/c/Guysstone Фасадные шпатели Kraftool для утепления пеноплексом снаружи фасада – https://goo.gl/mW8Ur9 А если есть на канальчике, то и на странице в любимом Вконтакте можно взглянуть на то, как крепить пеноплекс или пенопласт – https://vk.com/guysstone Наш Инстаграм с фото из мира ремонта и отделки – https://www.instagram.com/guys_stone_/

Дальше логично будет вполне ознакомиться и с другими нашими видео по заданной теме пеноплекса (техноплекса) и утепления в зиму: №25 – Как крепить гипсокартон и чем –

Утеплить стены пеноплекс – правильно и надежно. Что снаружи, что внутри. На пол, на бетон, к дереву или пенофолу с гипсокартоном.

How to fix penoplex to the wall! The more we remove the video, the more those are reflected in our omniscient channel. And what it does not say, but the theme of the facade thermal insulation, and a wall insulation, will always be true, because we live in the snow Russia, rather than the hot Canary Islands! And there, for example, our eighty-seventh (№87) Video – «How to fix penoplex to the wall», hardly anyone from beachgoers turned pro penoplex watch! And will our Frigid open spaces! Correctly?! Briefly about the Penoplex. This is a special kind of polystyrene (Styrofoam native relative) – extrusion or extruded. A material with amazing insulating properties. #Пеноплекс #Пенополистирол #Фасад

Разновидности материалов для наружного утепления

Минеральная вата — это волокнистый теплоизоляционный материал на синтетической основе. Содержит формальдегидный клей.

Достоинства:

• имеет высокий температурный порог;
• не плавится и не горит.

Недостатки:

• не защищает дерево от плесени;
• при высокой температуре выделяет токсичные вещества.

Стекловата — разновидность минеральной ваты, которая содержит такие компоненты как кварцевый песок, переработанное стекло.

Преимущества:

• обладает прочностью;
• не горит.

Недостатки:

• плавится при высокой температуре;
• выделяет токсичные вещества;
• способствует размножению грибка.

Пеноплекс — это утеплитель, имеющий ячеистую структуру, и изготовлен из вспененного полистирола.

Преимущества:

• прочность;
• хорошо сохраняет тепло;
• низкая влагопоглощаемость;
• экологичность;
• не подвержен гниению;
• огнестойкий;
• простота монтажа;
• долговечен.

Недостатки:

• легко разрушается при воздействии на него растворителей;
• сложность в подгонке и нарезке;
• паронепроницаемость часто бывает недостатком, чем преимуществом.

Пенопласт — утеплитель состоит из большого количества шариков, заполненных воздухом.

Преимущества:

• отличная звукоизоляция;
• простота установки;
• выдерживает температурные перепады;
• плотность;
• не подвержен разбуханию и гниению;
• долговечность.

Недостатки:

• низкая паропроницаемость;
• не огнестойкий;
• не является экологически чистым.

Эковата — современный утеплительный материал, изготовлен из 80% целлюлозыи 20% антисептика, вещества, защищающего его от грызунов, плесени. Им можно утеплять любые помещения.

Преимущества:

• надежность;
• несъедобная для грызунов;
• предотвращает образование плесени и грибков.
• низкая теплопроводность;
• экологически чистая.

Недостатки:

• для укладки необходимо специальное оборудование;
• подвергается усадке;
• при воздействии высоких температур тлеет.

Существуют и другие теплоизоляционные материалы, которыми можно утеплять снаружи деревянные дома.

1 Виды фасадных крепежей

Существуют несколько видов фасадных дюбелей, однако для крепления утеплителя к стене предпочтительно использовать тарельчатые дюбеля, обладающие широкой шапкой, которая надежно фиксирует теплоизоляцию. Такие изделия в обиходе называются либо зонтиками, либо грибками.

Классификация тарельчатых дюбелей для крепления теплоизоляции и дюбель-грибков для утеплителя выполняется в зависимости от материала, из которого он изготовлен. Выпускаются пластиковые дюбеля, и изделия с внутренним металлическим гвоздем, снаружи покрытым пластиком.

1.1 Полимерные изделия

Для изготовления пластиковых изделий могут использоваться разные материалы. Как правило, это либо нейлон, либо полипропилен, либо сшитый полиэтилен.

Предпочтительнее всего нейлоновые дюбеля, так как они обладают наиболее высокими прочностными характеристиками.

Полимерный фасадный дюбель

В целом же, преимущества всех пластиковых изделий следующие:

Минимальный вес – они не создают дополнительной нагрузки на несущие стены, что крайне важно при креплении теплоизоляции к стене из материала, чувствительного к точечным нагрузкам – пенобетона, либо газобетона;
Отсутствие коррозии даже если крепится полиуретановый утеплитель – в отличии от металлические изделий, пластиковые дюбеля не боятся влаги, они не склонны к коррозии, что значительно продлевает долговечность теплоизоляции фасада, и отдаляет необходимость выполнения косметического ремонта;
Эластичность – упругость материала гарантирует максимально надежную фиксацию легких утеплителей (пеноплекса, пенополистирола, пенофола) в стене;
Не создают мостиков холода – пластик, в отличие от металла, не обладает высокой теплопроводностью. Такой дюбель не будет являться слабым звеном всей теплоизоляции, из-за которого стена может промерзать в холодное время года;
Минимальная стоимость – цена на пластиковые изделия на порядок ниже, чем стоимость крепежей с металлическим гвоздем.. Касаемо материала изготовления: дюбелями из полипропилена лучше всего крепить плиты пеноплекса и пенополистирола к стенам из вспененных материалов – газобетона, и пенобетона, в то время как изделия из нейлона и полиэтилена – оптимальный вариант для фиксации легких утеплителей на пустотелых поверхностях – фасадах каркасных домов, полом бетоне, либо стенам с пустотелого кирпича

Касаемо материала изготовления: дюбелями из полипропилена лучше всего крепить плиты пеноплекса и пенополистирола к стенам из вспененных материалов – газобетона, и пенобетона, в то время как изделия из нейлона и полиэтилена – оптимальный вариант для фиксации легких утеплителей на пустотелых поверхностях – фасадах каркасных домов, полом бетоне, либо стенам с пустотелого кирпича.

1.2 Изделия с металлическим гвоздем

Прочностные характеристики дюбелей с металлическим гвоздем на фасадные панели с утеплителем на порядок выше, чем у полимерных изделий, что позволяет использовать их для крепления теплоизоляции с высокой плотностью, обладающей существенным весом.

Дюбеля с металлическим гвоздем обладают одним существенным недостатком – они являются мостиками холода, которые могут существенно снижать эффективности теплоизоляции фасада, провоцируя промерзание стены в местах расположения фиксаторов.

Обуславливается это тем, что металлический гвоздь обладает высокой теплопроводностью (коэффициент теплопроводности металла составляет 47 Вт/мк, в то время как у большинства популярных утеплителей – пеноплекса, пенополистирола, минваты, он варьируется в пределах от 0.03 до 0.04 Вт/мк).

Однако существует альтернатива – изделия с металлическим гвоздем, оборудованные термоголовкой. Под термоголовкой подразумеваются шапки таких дюбелей, которые покрыты полимерным материалом с низкой теплопроводностью.

Фасадный дюбель с металлическим гвоздем

Как правило, для улучшения теплоизоляционных свойств дюбелей с термоголовкой на минераловатные утеплители Техноблок используется стеклонаполненный ударопрочный полиамид, коэффициент теплопроводности которого составляет 0,027 Вт/мк.

Наличие такого покрытия гарантирует, что металлический гвоздь не будет промерзать и передавать низкую температуру стене, также дюбеля с термоголовкой не боятся коррозии, поскольку все контактирующие с окружающей средой части их конструкции покрыты полимером.

Расчет длины дюбеля и схемы фиксации

Фиксация дюбеля

Чтобы надежно закрепить утеплитель к стене, необходимо правильно рассчитать длину дюбеля. Для этого существует формула L=H+I+K+W, где:

• L – конечный результат расчетов;
• H – толщина утеплителя;
• K – толщина штукатурки или клея, на который крепится теплоизоляция;
• I – углубление анкера в зависимости от материала, из которого сделана стена, но не менее 50 мм;
• W – запас с расчетом на кривизну стены.

Чтобы понять, какой длины брать крепеж, необходимо рассмотреть пример. Если используется пенопласт толщиной 30-50 мм, слой клея 5-10 мм, стена достаточно ровная, тогда достаточно дюбеля длиной 100-110 мм. Если перекос поверхности достигает 5 см, то его необходимо учесть при выборе длины крепежа. Если выбирается утеплитель толщиной до 10 см, то нужно брать дюбель 210 мм.

Когда стена сделана из полых материалов, грибковый крепеж должен входить в нее на 8-10 см. Не во всех случаях длиннее означает надежнее. Следует учитывать и толщину стен. Например, в квартирах она не слишком большая, поэтому неправильно выбранный дюбель может выпирать с обратной стороны.

Существует несколько способов закрепить утеплитель. Самым надежным способом фиксации считается крепление на 5-6 грибков. 4 забиваются по углам, отступая 5-10 см от края, а 1-2 – в центре. Иногда применяют вариант, где дюбель загоняют на стыке двух плит. Так шляпка одного зонтика держит одновременно 3 плиты. Дополнительно забивают 1 крепеж в центре каждой плиты.

Порой для экономии плиту утеплителя фиксируют лишь на 1 дюбель. Этот вариант возможен только для пенопласта при условии отсутствия облицовки. Для минеральной ваты такой способ не подходит, поскольку она склонна набирать влагу и, соответственно, увеличивать свой вес. Также стоит учитывать высоту крепления изоляции. Если пенопласт находится на высоте более 8 м, нужно на 1 м² фиксировать на 7 дюбелей. Когда высота превышает 20 м, для пеноплекса используют 9 крепежей. Такое количество обусловлено повышенной ветровой нагрузкой на здание и давлением верхних рядов теплоизоляции на нижние.

Обычно для фиксации утеплителя, который укладывают на глухой стене, на 1 м² приходится 5-6 дюбелей с шагом 50 см. По периметру проемов у деформационных швов, у парапета, в углах здания устанавливают дополнительные крепежи. Шаг в этом случае составляет 300 мм.

Как производится монтаж теплоизоляции дюбелями-грибками

Перед тем, как начать укладывать утеплитель, необходимо рассчитать нужное количество крепежных элементов и их длину, исходя из толщины теплоизолятора и вхождения сердечника на 5 см в материал утепляемой конструкции.

Расчет длины дюбелей при креплении утеплителя на кирпичную стену

Расчет количества и длины дюбелей

Количество крепежных изделий определяется в зависимости от выбранной схемы расположения дюбелей.

Установка грибков на стыках позволяет уменьшить количество отверстий в утеплителе

В первом варианте предполагается расходовать до 6 изделий на один квадратный метр утеплителя. При этом 4 штуки гвоздя крепят по углам листа либо мата, отступая от края на 5-7 см, остальные располагают равномерно по центру.

По второму варианту установка дюбелей производится в месте схождения нескольких плит теплоизоляции. При этом один зонтик удерживает сразу края четырех матов минваты или листов пенопласта. Один крепежный элемент монтируется по центру утеплителя. Такой вариант будет самым экономичным, если позволяют размеры зонтика.

Больше крепежа придется устанавливать на углах зданий, если утепляется фасад, и на высоте, поскольку там большая ветровая нагрузка.

Рекомендуется использовать по 7 дюбелей на 1м2 утепляемой площади, если высота здания превышает 8 метров, и по 9, если сооружение имеет высоту 20 метров и более. При этом нужно увеличивать количество грибков на угловых участках фасада.

Поэтапная технология утепления с использованием крепежа в виде грибков

Перед тем как начать крепить теплоизоляцию грибками, необходимо проложить пароизоляционный материал, который кроме своей прямой функции может выступать, как дополнительное крепление минераловатных изделий или плит пенопласта.

Монтаж фольгированной пароизоляции с помощью грибков

Весь процесс монтажа состоит из нескольких несложных операций:

• Поверхность размечается для просверливания отверстий под сердечники из расчета шагового расстояния 0,8 м по горизонтали и 0, 3 м по вертикали.
• После этого в стене и утеплителе делаются отверстия Ø 1см, глубина которых превышает длину ножки на 0,5 – 1 см. Диаметр сверла должен соответствовать толщине ножки.
• Пластиковая гильза вручную, без использования молотка, вставляется в проделанное отверстие. Далее сердечник уже вставляется в гильзу и забивается в базовую поверхность до упора. Центральная часть зонтика закрывается специальной защитной крышкой.

При использовании расширительных шайб, последние устанавливаются на пластиковую гильзу перед монтажом сердечника.

Установка стартовой планки

Перед началом укладки утеплителя монтируется стартовая планка внизу стены, которая будет поддерживать теплоизоляцию, чтобы под собственным весом она не сползала вниз.

В случае монтажа утеплителя на клей, установку грибков производят после полного высыхания клеевого раствора. Стыки между отдельными элементами утеплителя заделываются монтажной пеной либо фольгированным скотчем, если производится монтаж пеноплекса, пенопласта и прочих аналогичных материалов.

2 Особенности монтажа теплоизоляции

Технология монтажа любого плитного утеплителя – пенополистирола, пенопласта, либо пеноплекса, дюбелями типа грибок идентична. Все работы по утеплению, по сути, сводятся к следующему алгоритму:

1. Подготовка утепляемой поверхности;
2. Установка панельной теплоизоляции на клеевой раствор;
3. Фиксация панелей дюбелями;
4. Обработка стыков утеплителя;
5. Установка изоляционной пленки;
6. Обшивка теплоизоляции декоративным материалом, либо оштукатуривание.

Прежде чем устанавливать утеплитель необходимо подготовить поверхность – удалить штукатурку, заделать трещины и неровности, обезжирить.

Далее, панели пенополистирола, пенопласта, или пеноплекса сажаются на специальный клеевой состав, который не содержит органических растворителей – толуола и ацетона. При монтаже клеевую смесь необходимо равномерно распределять по всей тыльной поверхности утеплителя.

Во избежание сдвигов теплоизоляции под собственным весом, под первый ряд плит устанавливается металлический профиль, который принимает на себя функцию опоры.

По истечению суток, необходимых для высыхания раствора, для дополнительной фиксации теплоизоляции используются грибки.

Для сверления отверстий используются сверла, диаметр которых равен диаметру ножки, при этом длина отверстия должна быть на сантиметр больше длины дюбеля, чтобы надежной фиксации не препятствовала собравшаяся в отверстии пыль.

Этапы крепления теплоизоляции дюбелями

Строительные нормы и правила определяют следующие стандарты по количеству используемых дюбелей:

• Для крепления теплоизоляции на внутренних стенах, либо на фасадах одноэтажных зданий на каждый квадратный метр утеплителя необходимо пять штук – 4 по углам, и один в центре панели;
• Для крепления на углах зданий – по 6 штук (грибки устанавливаются параллельно друг другу);
• Для креплениях на фасадах зданий, высотою от 8 до 20 м, необходимо 7 штук на 1 м² утепления (параллельно + 1 в центре);
• Для крепления на фасадах многоэтажных зданий при высоте свыше 20 метров – 9 штук на квадратный метр теплоизоляции.

Грибки лучше всего размещать на стыках панелей пенопласта, либо пеноплекса, поскольку такой метод не приводит к значительному увеличению отверстий в теплоизоляции, которые негативно сказываются на её эффективности.

В случае, если дюбель-гриб необходимо установить в металлическое покрытие из профнастила, к ножке дюбеля крепится саморез, после чего ним продавливается теплоизоляция так, чтобы саморез достиг утепляемой поверхности.

После этого с помощью шуруповерта дюбель с наконечником из самореза вкручивается в металл. Глубина отверстия для самореза должна составлять как минимум 10-15 миллиметров.

По завершению крепления теплоизоляции стыки между панелей пенопласта, либо пеноплекса, проклеиваются алюминиевым армирующим скотчем. Стыки между полом, или потолком, и примыкающими к ним панелями заделываются монтажной пеной.

Иногда дополнительно делают утепление отмостки вокруг дома. к меню

Ответы эксперта

Источники

• http://stroyres.net/metallicheskie/metizyi/dyubel/dlya-uteplitelya.html
• https://uteplix.com/materialy/dyubelya-dlya-krepleniya-uteplitelya.html
• http://UteplimVse.ru/dybely/gribok.html

Особенности монтажа

Крепление изоляционных панелей из любого материала с использованием грибков производится одинаково. Последовательность работы:

1. Подготовка поверхности. Со стены удаляют штукатурку, заделывают трещины, их выравнивают и обезжиривают.
2. Установка теплоизоляции. На тыльную сторону панелей наносят клей и распределяют по поверхности. Он не должен содержать толуола и ацетона. Панели клеят к стенам.
3. Чтобы панели не сдвигались вниз под собственной тяжестью, внизу в качестве опоры устанавливают профиль из металла.
4. Панели сохнут в течение суток, затем на них устанавливают анкеры-грибки. Для установки в панелях сверлят отверстия с помощью сверла. Их диаметр должен быть равен диаметру дюбеля. Длина отверстий должна быть на 10 мм больше размера гвоздя, чтобы забившаяся пыль не затрудняла фиксацию дюбеля.

Как выбрать дюбеля для утеплителя?

Выбор основывается на двух параметрам: из чего сделаны стены, и какова и толщина теплоизоляционного слоя. А также важным параметром является величина и состав распорной головки, т. к. она влияет на теплофизические свойства системы утепления. Лучшую теплоизоляцию обеспечивают элементы из пластмассы, но их использование не всегда целесообразно.

Оптимальным вариантом можно считать применение дюбель-гвоздей или шурупов с металлическим анкером и пластмассовой распорной головкой. Необходимый размер высчитывается по формуле. Не рекомендуется брать слишком длинные крепёжные элементы «с запасом». Это не только усложнит монтаж, но и приведёт к снижению прочности конструкции.

На дюбеля

В 90% случаев крепление минваты и других материалов к стене происходит с использованием дюбелей.

Сейчас мы просто распишем последовательность работ при использовании такого способа.

Прежде всего, если вначале использовался клеевой состав для фиксации теплоизоляционных плит, они должны быть хорошо закреплены. Чаще всего можно проводить крепление дюбелями через 2-24 часа после приклеивания. Более точную цифру можно узнать из инструкции к клеевому составу.

• Выбираем и приобретаем зонтик нужной длины;
• Просверливаем отверстие, в которое будет загоняться крепежный элемент;
• Вставляем дюбель в отверстие;
• С помощью молотка забиваем анкер (с пластиковыми гвоздями нужно быть особенно осторожными при усилии).

Наш лист надежно зафиксирован.

В случае укладки минваты, а именно ее жестких плит, на самих плитах придется предварительно просверлить не только отверстия, но и круглые выемки под шляпки зонтиков. Иначе эти шляпки будут выступать над поверхностью утеплителя, что создаст трудности при монтаже финишной отделки.

Самые популярные способы как утеплитель крепить к стене мы обсудили. Размышляя о трудностях и особенностях монтажа все чаще выбирают другой материал для утепления — пенополиуретан. Его вообще не нужно крепить.

Дюбеля позволяют крепить материал к кирпичной стене и поверхностям из бетона, а также дерева.

Особенности

Тарельчатый дюбель можно визуально разделить на три условные части – шляпку, рядовой зонд стрежня и распорную зону. Отличительной чертой шляпки тарельчатого дюбеля является ширина диаметром от 45 до 100 мм. Это конструктивное решение позволяет надежно фиксировать утеплитель к фасаду здания. Шляпка имеет шероховатую поверхность и снабжена конусообразными технологическими отверстиями для повышения сцепления с утеплителем. Под шляпкой идет рядовая зона стрежня, заканчивающейся распорной зоной, которая отвечает за крепление всей теплоизоляционной системы к фасаду и состоит из нескольких секций. Длина секции зависит от размеров самого тарельчатого дюбеля и составляет в среднем 60 мм. В состав тарельчатого дюбеля также входит распорный гвоздь или шуруп, который фиксирует дюбель за счет расширения распорной зоны.

Конструкция

Высокая сложность утеплителя, а, вернее говоря, комбинации тепло- и гидроизоляционного слоя породила 2 основных вида крепления, которые так и разделяются на группы по назначению.

1. дюбель для фасадной теплоизоляции и утепления стен;
2. крепеж для кровельной теплоизоляции.

Первый имеет всем известный вид: из-за широкого прижимного диска его называют тарельчатым или грибом. Конструкция это может быть цельной – собственно дюбель с головкой, а может быть разборной. Последняя состоит из нескольких элементов:

• гильза с распорной частью. При креплении гладкая нераспорная часть оказывается в толще утеплителя, а распорная – в прочном материале стены или потолка;
• головка в виде прижимного диска – составляет единое целое с дюбелем;
• стержень – при забивании распирает гильзу.

По сути, кроме как большим объемом головки дюбель для утеплителя ничем не отличается от обычного.

Диаметр диска колеблется от 45 до 90 мм. В некоторых случаях на дюбель надевают дополнительный диск – рондоль, диаметром до 140 мм.

Устройство дюбеля для крепления утеплителя

Преимущества и недостатки

В абсолютном большинстве случаев используется пластиковый крепеж.

• Во-первых, утеплитель – материал легкий и рыхлый, и не создает высокой нагрузки.
• Во-вторых, металлический стержень при повышении прочности соединения, к сожалению, создает собой холодовый мостик. Теплопроводность металла намного ниже пластика и он буквально проводит сквозь теплоизоляцию холод. Чтобы этого избежать, выпускаются стальные гвозди для дюбеля с термоизолированной головкой.

Второй вид дюбеля, для теплоизоляции кровли – телескопический. Представляет собой полый пластмассовый стержень с широким прижимным диском. Монтируется он несколько необычно: устанавливается в тело теплоизолятора, а, вернее говоря, кровельного пирога, а гвоздь или анкер проходит насквозь стержень и погружается в плотный материал – бетон, профнастил.

Факторы подбора

При выборе изделия необходимо обращать внимание на ряд факторов

• Главный из них – достаточная длина. Она складывается из толщины теплоизоляция и других слоев, толщины клеевого состава, величины отклонения стены от вертикали и минимально возможного углубления.
• Нагрузка на вырыв – каким бы легким ни был теплоизолятор, вес у него все же есть, а каждое крепление рассчитано на определенную нагрузку. Учитывать при этом нужно рабочую нагрузку, а не максимальную. Так, максимальная нагрузка для полипропиленового дюбеля составляет 60–150 кг. Однако рабочая может достигать лишь 25%, что приравнивается к 15–37 кг.
