GSM модуль для котла — модели и цены, подключение своими руками

Как подключить GSM модуль к котлу?

Внимание! Подключение модуля производится только (!) после отключения котла.

«Кситал» — система дистанционного управления котлом.

Подключение модуля GSM к котлу осуществляется в следующей последовательности:

1. Установите датчики. Соедините с ними контроллер;
2. Подготовьте SIM-карту. Отключите функцию проверки PIN-кода карты. Это действие не обязательно, но рекомендуется выполнить для удобства использования. Тем более, что устройство будет защищено собственным кодом, который не позволит отправлять сообщения на SIM-карту модуля с телефонов, не внесенных в специальный список доверенных устройств;
3. Установите карту в контроллер;
4. Задайте защитный код контроллера (именно этот код вы будете использовать при удаленном управлении котлом с мобильного телефона);
5. Сообщите номера телефонов, на которые будут отправляться SMS в случае тревожных ситуаций.
6. Так как программное обеспечение уже имеет базовые настройки, сразу после выполнения предыдущих действий GSM модуль для котлов отопления начнет работу, и Вам будет доступна основная информация о состоянии котла и температуре в помещении. Настройки можно изменять, в соответствии с Вашими условиями.

Внимание! Устройство удаленного доступа работает только при положительном балансе на номере SIM-карты.

Какими системами отопления можно управлять на расстоянии

Далеко не все владельцы гаджетов предпочитают использовать их на всю «катушку». Лишь прагматичные владельцы жилья управляют своими бытовыми приборами, используя кнопки и программы собственной техники. Осуществлять управление газовым котлом через смартфон или другим прибором, намного эффективнее, удобнее.

Такое своеобразное общение с техникой можно осуществлять, находясь далеко от дома. Достаточно послать команду и получить моментально отчет о проделанной работе.

Не все оборудование подчиненно gsm модулю для котла отопления. Но, имея такое расширение и усовершенствованный котел, можно получить целый ряд характерных преимуществ:

• значительно увеличить рабочий цикл котла и всей отопительной системы;
• при длительном отсутствии жильцов, обеспечить экономный режим и запустить оптимальный обогрев, чтобы вернуться в теплый дом;
• при установке уличных (погодных) датчиков управление оборудованием сводится к минимуму, так регулировка температурного режима осуществляется автоматически;
• есть возможность устанавливать оптимальный режим на расстоянии;
• при возникновении непредвиденной, аварийной ситуации, владелец получает sms отчет о состоянии системы и может дистанционно предпринять необходимые меры;
• возможность управлять не только самим отопительным котлом, но и его разветвленной системой (теплый пол, радиаторное или конвекторное отопление).

GSM GPRS в Arduino

Модули GSM GPRS

GSM модуль используется для расширения возможностей обычных плат Ардуино – отправка смс, совершение звонков, обмен данными по GPRS. Существуют различные виды модулей, наиболее часто используемые – SIM900, SIM800L, A6, A7.

Описание модуля SIM900

Модуль SIM900 используется в различных автоматизированных системах. С помощью интерфейса UART осуществляется обмен данными с другими устройствами. Модуль обеспечивает возможность совершения звонков, обмен текстовыми сообщениями. Работа модуля релизуется на компоненте SIM900, созданным фирмой SIMCom Wireless Solution.

Технические характеристики:

• Диапазон напряжений 4,8-5,2В;
• В обычном режиме ток достигает 450 мА, максимальный ток в импульсном режиме 2 А;
• Поддержка 2G;
• Мощность передачи: 1 Вт 1800 и 1900 МГц, 2 Вт 850 и 900 МГц;
• Имеются встроенные протоколы TCP и UDP;
• GPRS multi-slot class 10/8;
• Рабочая температура от -30С до 75С.

С помощью устройства можно отслеживать маршрут  транспорта совместно с ГЛОНАСС или GPS устройством. Возможность отправки смс-сообщений используется в беспроводной сигнализации и различных охранных системах.

Описание модуля SIM800L

Модуль выполнен на основе компонента SIM800L и используется для отправки смс, реализации звонков и обмена данными  по GPRS. В модуль устанавливается микро сим карта. Устройство обладает встроенной антенной и разъемом, к которому можно подключать внешнюю антенну. Питание к модулю поступает от внешнего источника либо через DC-DC преобразователь. Управление осуществляется с помощью компьютера через  UART, Ардуино, Raspberry Pi или аналогичные устройства.

Технические характеристики:

• Диапазон напряжений 3,7В – 4,2В;
• Поддержка 4х диапазонной сети 900/1800/1900 МГц;
• GPRS class 12 (85.6 кБ/с);
• Максимальный ток 500 мА;
• Поддержка 2G;
• Автоматический поиск в четырех частотных диапазонах;
• Рабочая температура от –30С до 75С.

Описание модуля A6

Модуль A6 разработан фирмой AI-THINKER в 2016 году. Устройство используется для обмена смс-сообщениями и обмена данными по GPRS. Плата отличается низким потреблением энергии и малыми размерами. Устройство полностью совместимо с российскими мобильными операторами.

Технические характеристики:

• Диапазон напряжений 4,5 – 5,5В;
• Питание 5В;
• Диапазон рабочих температур от -30С до 80С;
• Максимальное потребление тока 900мА;
• GPRS Class 10;
• Поддержка протоколов PPP, TCP, UDP, MUX.

Модуль поддерживает карты формата микросим.

Описание модуля A7

A7 является новейшим модулем от фирмы AI-THINKER. По сравнению со своим предшественником A6 имеет встроенный GPS, позволяющий упрощать конструкцию устройства.

Технические характеристики:

• Диапазон рабочих напряжений 3,3В-4,6В;
• Напряжение питания 5В;
• Частоты 850/900/1800/1900 МГц;
• GPRS Class 10: Макс. 85.6 кбит;
• Подавление эха и шумов.

Устройство поддерживает микросим карты. Модуль поддерживает обмен звонками, обмен смс-сообщениями, передачу данных по GPRS, прием сигналов по GPS.

Устройство и принцип работы GSM-модуля для котла

По сути, GSM-модуль представляет собой вариацию мобильного телефона, поскольку использует тот же протокол связи.

Принцип работы прибора выглядит следующим образом:

• с помощью SIM-карты устройство подключается к сети GSM;
• затем оно соединяется со смартфоном;
• с гаджета можно подать сигнал на прибор;

модуль после получения сигнала изменяет настройки котла (повышает или понижает температуру, включает, выключает).

Сам модуль состоит из следующих конструктивных элементов:

• Термостат. Управляет температурой котла и подает сигнал на смартфон владельца о ее изменении. Многие модели позволяют задействовать и другие способы оповещения (световые, звуковые сигналы).
• Крепеж. База для монтажа приспособления. Обычно предназначена для установки на вертикальной стене.
• Блок питания. Элементы модуля не рассчитаны на работу со стандартным напряжением бытовой электрической сети. Поэтому им необходим блок питания. Обычно рабочее напряжение прибора составляет 9 В или 12 В.

• Антенна. Позволяет принимать сигналы в диапазон GSM, с помощью которых осуществляется управление модулем.
• Датчик. Определяет температуру котла и передает полученную информацию на термостат для дальнейшей обработки и уведомления владельца. Большинство датчиков способны работать при t от -50 о С до +99 о С. Это позволяет использовать их практически в любых условиях.
• Резервный источник питания. Представляет собой батарею или аккумулятор. Предназначен на случай отключения подачи электрической энергии или поломки блока питания. Обеспечивает продолжительную автономную работу устройства с полным сохранением функционала.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Еще один необъемлемый элемент GSM-модуля для управления котлом – SIM-карта. Ведь именно с помощью нее прибор подключается к мобильной сети. Но ее придется приобретать отдельно. Некоторые производители кладут SIM-карту с подходящей тарификацией в комплект, но это редкость.

Режимы работы

Большинство существующих моделей устройств имеют два режима работы:

• Автоматический. Владелец прибора задает необходимые настройки, а девайс работает в соответствии с ними. Например, можно задать отключение котла при достижении определенной температуры и повторное включение после остывания.
• Ручной. В этом случае управление осуществляется полностью вручную. Для этого используют смартфон.
• Тревожный. По сути, это тот же автоматический режим. Но с одной оговоркой – система оповещает пользователя в случае чрезвычайных ситуаций (например, неожиданного повышения температуры сверх допустимых значений или самопроизвольного отключения котла).

Особенности эксплуатации отопительного прибора с GSM контролем

Интерфейс устройства прост и понятен, с его помощью можно задавать такие рабочие режимы:

• отключен;
• комфорт;
• эконом.

Пользователь gsm модуля при смене погоды может удалённо менять температуру воздуха во всём доме, используя специальное приложение на планшете (телефоне)

В особенности, пользователи отмечают удобство включение котла и повышение температуры рабочей жидкости за некоторое время до прихода домой. Чтобы сделать это, необходимо:

• отправить СМС-сообщение с требуемой командой (то есть нужно включить котел);
• задать нужную температуру.

Все нужные команды будут переданы контроллером с учетом полученных установок и данных термодатчиков.

Как выбрать

GSM модуль для котлов отопления стоит выбирать, исходя из его основных и дополнительных функций, а также техпараметров:

Что касается управления, регулировка выполняется при помощи кнопок на сенсорной панели и команд по смс, которые отправляются со смартфона. Программаторы зарекомендовавших себя компаний управляются особым программным обеспечением. Фирмы Viessmann (Висман) и Buderus (Будерус) выпускают программы на системы Android (Андроид) и iOS (Айфон), которые дают возможность получать мгновенный удалённый доступ к обогревательному агрегату

Стоит обратить внимание при покупке на стандартный комплект устройства. Исходя из выбранной модели, GSM может иметь автоматический контроль уровня газа, выносной комнатный термодатчик. Посмотрите на количество каналов настройки

Именно данный показатель влияет на количество включенных датчиков температуры и другого оборудования. Обычные модели имеют два канала, один из которых применяется при присоединении выносного регулятора — удалённого управления котлом на газу по модулю. Второй используется для отправки сигнала посредством смс. Теперь о микропроцессоре. Модели подешевле содержат всего пару элементарных функций и рабочих режимов. Приборы подороже содержат встроенный регулятор управления на неделю. Такое дистанционное управление котлом отопления работает от электрической сети, поэтому стоит обратить внимание на аккумулятор. Если вдруг отключится напряжение, то питание в автоматическом режиме перейдёт на аккумулятор. Ёмкости батареи должно хватать для хорошей независимой работы GSM модуля на протяжении нескольких часов. Во время частых перебоев в электросети приобретают аккумулятор большей ёмкости

Посмотрите на количество каналов настройки. Именно данный показатель влияет на количество включенных датчиков температуры и другого оборудования. Обычные модели имеют два канала, один из которых применяется при присоединении выносного регулятора — удалённого управления котлом на газу по модулю. Второй используется для отправки сигнала посредством смс. Теперь о микропроцессоре. Модели подешевле содержат всего пару элементарных функций и рабочих режимов. Приборы подороже содержат встроенный регулятор управления на неделю

Такое дистанционное управление котлом отопления работает от электрической сети, поэтому стоит обратить внимание на аккумулятор. Если вдруг отключится напряжение, то питание в автоматическом режиме перейдёт на аккумулятор

Ёмкости батареи должно хватать для хорошей независимой работы GSM модуля на протяжении нескольких часов. Во время частых перебоев в электросети приобретают аккумулятор большей ёмкости.

Производители

GSM управление котлом могут предложить на рынке производители отопительных котлов и независимые фирмы, которые направлены на выпуск конкретно автоматизации.

Отличие общих автоматизированных систем в гибкости, подключении нескольких типов приборов для параллельного обслуживания. То есть они станут отличным вариантом для любого отопительного агрегата и смогут в одно и то же время обслуживать, допустим, охранную систему и бытовое оборудование в доме.

Выбор будет сделан из таких известных моделей и изготовителей, как Эван, Vaillant, Viessmann, Protherm, Кситал, Buderus. Все имеют стандартный набор функций по подключению нескольких температурных датчиков и контроля за функционированием котла, температурой воздуха в комнатах и за окном.

Компания-производитель	Модель	Средняя цена, руб.
Vaillant	ZONT H-1 (Эван)	8 400
Viessmann	Модуль Vitocom 100 (тип GSM2)	13 200
Buderus	Buderus Logamatic Easycom (PRO)	65 000 (270 000)
Protherm	Модуль GSM для котла Protherm	7 500
Телеметрика	GSM модуль для котла GSM-термометр	8 800
Кситал	GSM-4T	7 700 руб.
Кситал	GSM-8T	8 200 руб.
Кситал	GSM-12T	8 400
Эван	GSM-Climate	7 500

Удаленное управление котлом – это довольно удобно и рационально. Ведь GSM модуль позволяет не только управлять отопительной системой на расстоянии, но и экономить денежные средства и быть в курсе всех возникающих неполадок.

Как работает самодельная система управления котлом отопления

Перед запуском необходимо вставить вилку в розетку и дождаться пока загорится индикатор. Активизировать запуск при помощи специальной опции на смартфоне. После этого на сенсоре появится соответствующее изображение.

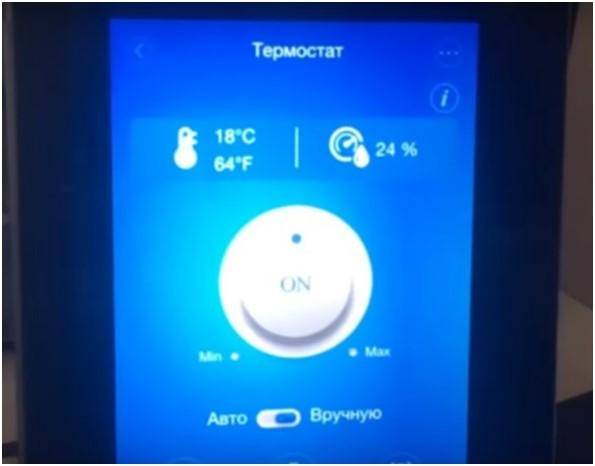

На мониторе отобразится зона контроля – температура в помещении, теплоносителя и влажность. В нижней части экрана можно активизировать автоматическое управление работой котла. Большая кнопка по центру предназначена для включения/выключения котла и регулировка мощности его работы. Если активизировать автоматический режим, тогда появится форма, куда необходимо внести желаемые параметры температуры помещения и теплоносителя. Нажать кнопку ОК и завершить настройку.

Особенности эксплуатации отопительного прибора с GSM контролем

Интерфейс устройства прост и понятен, с его помощью можно задавать такие рабочие режимы:

• отключен;
• комфорт;
• эконом.

Пользователь gsm модуля при смене погоды может удалённо менять температуру воздуха во всём доме, используя специальное приложение на планшете (телефоне)

В особенности, пользователи отмечают удобство включение котла и повышение температуры рабочей жидкости за некоторое время до прихода домой. Чтобы сделать это, необходимо:

• отправить СМС-сообщение с требуемой командой (то есть нужно включить котел);
• задать нужную температуру.

Все нужные команды будут переданы контроллером с учетом полученных установок и данных термодатчиков.

Лучшие производители систем автоматики и безопасности котлов

Лучшими производителями систем автоматики для бытовых котлов на российском рынке считаются компании: Овен, Орион, Eurosit, Nech st24 wpa 120, Honeywell и Atos wpa 120.

Овен

Автоматика для котлов ОВЕН функционирует с применением контроллеров ОВЕН ПЛК с ТРМ составляют комплекс защиты и управления запорно-регулирующей арматурой и клапанами, что обеспечивает экономное ведение процесса сгорания топлива и энергоэффективность агрегатов, как одноконтурных, так и двухконтурных.

Приборы, оснащены интерфейсами связи RS485/RS232 позволяющие интеграцию в общую автоматизированную систему, нескольких объектов управления и защиты, при работе на нескольких отопительных котлах.

Орион

Автоматика “Орион ” механического типа для котлов на газовом топливе. Укомплектована электрическим датчиком тяги и системой розжига пьезоэлектрического типа. Защита котла осуществляется при отрыве факела и низком давлении тяги. Автоматическое регулирование происходит по параметру низкой температуры обратного теплоносителя. В этом случае по сигналу от датчика температуры клапан-регулятор увеличивает расход газа на горелку и, наоборот, при высокой температуре воды в отопительном контуре, расход газа уменьшается.

Eurosit

Евросит 630 – итальянская газовая автоматики для котлоагрегата с энергонезависимым клапаном, модуляционным термостатом и функцией запуска горелочного устройства, запускается в работу ручным способом, нажимом на шайбу-регулятор электромагнитного клапана, после чего газ поступает к запальнику.

После розжига запальника термодатчик создает напряжение, достаточное для удержания клана открытым и выхода его на рабочую мощность. Безопасность работы агрегата обеспечена отсечкой газа при превышении Т теплоносителя, перекрывая газа на факел, останавливая дутьевой вентилятор и циркуляционный насос.

Nech st24 wpa 120

Польская автоматика для группы твердотопливных и газовых котлов в комплекте с управлением работой дутьевым вентилятором и циркуляционным электронасосом для внутридомовой отопительной системы.

Блок управления устанавливается на корпусе котлоагрегата. Контроллером задается температура внутреннего воздуха в помещении, дальше котел частного дома работает в автоматическом режиме, исполнительными механизмами служат газовый клапан-регулятор, дутьевой вентилятор и центробежный насос.

Панель управления имеет ЖК-дисплей с визуализацией процессов нагрева теплоносителя и параметров работы котла.

Honeywell

Автоматика германского производства Honeywell считается самой надежной и эффективной, способна выполнять регулировку теплоносителя в диапазоне температур от 40 до 90 С. Защита котла происходит по параметрам: низкое давление газа, отрыв факела и низкая температура теплоносителя.

Цена на комплект очень высокая, что снижает его привлекательность. Поэтому в последнее производитель стал выпускать комплектацию эконом-класса.

 Atos wpa 120

Еще одна польская система автоматики, в основном идет в комплекте к твердотопливному котлу Tech ST-24 с вентилятором WPA 120.

Микропроцессорный регулятор контролирует и управляет температурой нагрева подающего теплоносителя, работой дутьевого вентилятора и циркуляционного насоса и сигнализирует об аварийной ситуации при работе котла.

Командный контроллер ATOS для газовых котлов имеет встроенную систему АНТИ-СТОП, которая подачу газа на котел в летний период, и автоматически включает каждые две недели на 30-50 сек, чтобы предотвратить коррозионные процессы и заклинивание центробежного циркуляционного насоса.

Зачем нужно управлять системой отопления

Техника управления котлом по gsm производится при помощи специального устройства именуемого GSM-модулем. Устройство имеет вид компактного блока, который легко устанавливается на стену или монтируется на ДИН-рейку. Далее осуществляется управление котлом через телефон (настроив СМС необходимого формата) или используя интернет, тогда для этой цели устанавливают специальное приложение.

В результате появляется возможность получить следующие преимущества:

• возможность создать в доме требуемый температурный режим вне зависимости от текущего времени года и находясь при этом в любом удобном месте;
• дистанционно подготовить комфортные климатические условия внутри дома перед посещением, ведь приятней приезжать в загородный дом, если там заранее натоплено;
• в зимние морозы не придется переживать о разгерметизации отопительной системы, даже если нет возможности посетить загородный дом безотлагательно;
• получать извещения о текущих неполадках, находясь за пределами дома;
• мгновенно остановить работу отопления в аварийных ситуациях;
• использовать топливо в экономном режиме;
• предотвратить возникновение сложных последствий в аварийной ситуации, получив возможность отключить котел в любую минуту.

Благодаря GSM-контролю координация отоплением переходит на новый уровень, получив возможность влиять на текущие события, находясь (при этом) вдали от работающего агрегата. Эта опция открывает новые возможности для людей, проводящих много времени в дороге, не имея возможности осуществлять ежедневный контроль над работой отопительной системы.

Как это работает

Для полной оценки сложностей, при настройке и установке, лучше рассмотреть работу наиболее распространенных систем дистанционного контроля в индивидуальном порядке.

Интернет

При условии, что в доме имеется возможность подключения к интернет-сети, открывается перспектива организовать дистанционную координацию отопительного котла при помощи Wi-Fi подключения.

Такая модель будет успешно взаимодействовать с электронной автоматикой, функцианирующей на базе контроллеров через щит управления котлом. Для механических датчиков существуют системы другого профиля, популярностью пользуется российский «Кситал».

Для того чтобы получить возможность удаленного управления газовым котлом, следует произвести монтаж дополнительных сегментов:

• спецприемник управления;
• многоканальный термостат с программатором, позволяющим не только осуществлять регулировки, но и задавать различные температурные режимы.

В домашних условиях представленная система программируется при помощи пульта. В случаях удаленного контроля используют ПК или смартфон, в который предварительно устанавливают специальное приложение. Таким образом осуществлять дистанционный контроль над отоплением можно при помощи любой подручной техники, это может быть компьютер или ноутбук, а также смартфон или планшет. Процедура координации выглядит достаточно просто, ведь системные требования не представляют особой сложности.

Коммуникации блока контроля с регуляторами и запорными механизмами происходят в беспроводном режиме. Проводка необходима лишь для подключения температурных датчиков, такие устройства беспроводного типа найти достаточно сложно. В случае управления электрическим котлом при посредстве интернета нет необходимости выделять IP-адрес.

Управление при помощи сотовой связи

Многоцелевое устройство, такое как мобильный телефон, может дополнительно послужить пультом управления котлом, в рамках программы «умный дом».

Для этой миссии требуется установить необходимое мобильное приложение, которое может взаимодействовать с устройствами на базе:

• Android;
• iOs;
• Windows Phone.

Процесс установки не вызывает затруднений из-за своей простоты. В ходе настроек выбирается режим оповещения, который может передавать информацию в виде СМС, либо в виде голосовых сообщений. Наиболее простой способ настройки дистанционной координации отопления осуществляется при помощи облачного сервиса. Детальная инструкция по настройкам прилагается к моделям от разных производителей в индивидуальном порядке, она не имеет общей основы.

Комплектация и внешний вид

В набор модуля GSM управления котлом входят термодатчики (их количество зависит от марки устройства), контроллер, датчики напряжения. Внешний вид контроллера – компактное устройство, с дисплеем и индикаторами. Контроллер подключается к котлу, на его боковой панели располагается гнездо для установки SIM-карты. Существуют модели, где есть возможность установки двух карт, на случай перебоев с мобильной связью у одного оператора организуется выход на второго.

Контроллер оснащен Li-Ion аккумулятором, который позволит контролировать работу котла и извещать пользователя о его состоянии даже при отключении электроэнергии. Ёмкость аккумулятора различна у разных моделей.

Как работает самодельная система управления котлом отопления

Перед запуском необходимо вставить вилку в розетку и дождаться пока загорится индикатор. Активизировать запуск при помощи специальной опции на смартфоне. После этого на сенсоре появится соответствующее изображение.

На мониторе отобразится зона контроля – температура в помещении, теплоносителя и влажность. В нижней части экрана можно активизировать автоматическое управление работой котла. Большая кнопка по центру предназначена для включения/выключения котла и регулировка мощности его работы. Если активизировать автоматический режим, тогда появится форма, куда необходимо внести желаемые параметры температуры помещения и теплоносителя. Нажать кнопку ОК и завершить настройку.
