Основные характеристики технологии вентилируемого фасада

Типология и разновидности

Ветрозащиту можно разделить на два вида:

• Влаго-ветрозащитные пленки – отличаются оптимальной паропроницаемостью. Но не обладают хорошей устойчивостью к влаге и воде. Изделие имеет вид двухслойной пленки, внешняя сторона изделия абсолютно гладкая и она защищает утеплительный слой от негативного воздействия снега и дождя. А внутренняя пористая сторона пропускает водяные пары из утеплителя, откуда они отправляются в вентзазор между мембраной и облицовкой фасада. Обеспечивается надлежащая защита утеплительного слоя от влияния давления, которое возникает при интенсивных порывах ветра.
• Супердиффузионные – проявляют хорошую устойчивость к влаге, но отличаются достаточно высокой ценой. Такой вариант будет актуален для применения в регионах, где наблюдается достаточно высокий уровень осадков и сильные порывы ветра. При таких климатических условиях при недостаточной герметизации отделки наружных стен утеплительный слой подвержен интенсивному увлажнению, что может негативно отразиться на энергоэффективности строительного объекта. Трехслойность структуры мембраны хорошо выводит пары из утеплительного слоя. Также изделие защищает от осадков и в десятки раз увеличивает эксплуатационный срок.

Эксплуатационные и технические характеристики навесного фасада

К эксплуатационным характеристикам системы навесных вентфасадов относятся:

• небольшие финансовые расходы на обслуживание систем;
• система НВФ – это на сегодняшний день единственная с экологической и экономической точки зрения правильная теплозащита и защита стен от разрушений;
• данная фасадная технология оптимально подходит как для облицовки новостроек, так и для реконструкции уже бывших в эксплуатации зданий;

• использование такой системы дает прекрасную возможность выбора и изменения облика здания путем варьирования характера, текстуры, форматов и цветов облицовочных материалов;
• система НВФ увеличивает срок эксплуатации здания;
• презентабельный вид здания сохраняется длительное время и не требует особого ухода или регулярного ремонта;
• есть возможность замены отдельных деталей, не разрушая всей конструкции.

Профильная система навесных вентфасадов позволяет использовать различные материалы и панели для облицовки стен.

Отвод влаги происходит через специальную паропроницаемую мембрану

Основными техническими характеристиками вентилируемых фасадов являются:

• Защита от осадков. Конструкция данной системы спроектирована так, что соприкасающаяся с точкой росы влага удаляется в дренаж, избегая контакта с утеплительным слоем и основной стеной здания.
• Теплоизоляция. Наличие утеплителя поможет сократить расходы отопительной энергии в значительной степени. Также теплоизоляция позволяет снизить толщину основных несущих стен здания, что уменьшает нагрузку на фундамент. Утеплитель защищен от попадания влаги, воздействия окружающей среды, ультрафиолета и конденсата благодаря профильной системе вентфасадов.
• Звукоизоляция. Утеплитель и наружные облицовочные панели сами по себе обладают отменными звукопоглощающими свойствами в широком диапазоне частот. И использование этих материалов в совокупности дает значительную звукоизоляцию (в среднем звукоизоляция стен при использовании систем НВФ повышается в два раза).
• Термоизоляция. Естественную вентиляцию фасада, препятствующую накоплению излишнего тепла внутри здания, обеспечивает применение утеплителя и специальной профильной системы для вентфасадов. Благодаря этому внутри помещений образуется оптимальный температурный режим и комфортный микроклимат, не требующий использования дорогих систем кондиционирования.
• Диффузия водяных паров. В процессе жизнедеятельности в доме человека образуются излишние пары (использование душа, утюга, приготовление пищи и т. д.). Часть из выводится через вентиляцию, а часть – через «дышащие» стены. Так как в системе НВФ предусмотрена естественная вентиляция стен, образовавшаяся влага в виде пара без сложностей удаляется.
• Поглощение термических деформаций. Термические деформации, как правило, возникают при суточных и сезонных перепадах температуры воздуха. Схема монтажа навесного вентфасада и крепления каркаса к стене разработана так, что система НВФ имеет возможность поглощения термодеформаций. Это и помогает избежать внутренних напряжений в материалах подконструкции и облицовки.
• Пожарная безопасность. Материалы, из которых выполнены составляющие системы навесных вентфасадов, как правило, относятся к категории несгораемых или трудносгораемых, что препятствует распространению огня.

Большое количество преимуществ, которыми обладают вентфасады на фоне других вариантов отделки внешних стен, делает их наиболее востребованными в России и странах зарубежья. Главными достоинствами являются и возможность установки при любых погодных условиях и в любой климатической зоне, и отличное шумопоглощение, и отменная теплоизоляция, и обширный спектр материалов, текстур, цветов и оттенков для отделки, и пожароустойчивость, и многое другое. Внешний экран облицовки служит зданию надежной преградой от воздействия внешней природной среды, способной нанести вред несущим стенам, а также подконструкции системы НВФ

Но для создания долговечного экстерьера здания очень важно, чтобы все составляющие монтируемой системы были высокого качества. Рекомендуем ознакомиться с материалом об алюминиевых фасадах

Преимущества

Несмотря на ряд минусов, плюсов у данных изделий все же гораздо больше. Вентфасады очень просты в монтаже, являются универсальными для любого типа строений и зданий и не требуют предварительной подготовки и обработки стен.

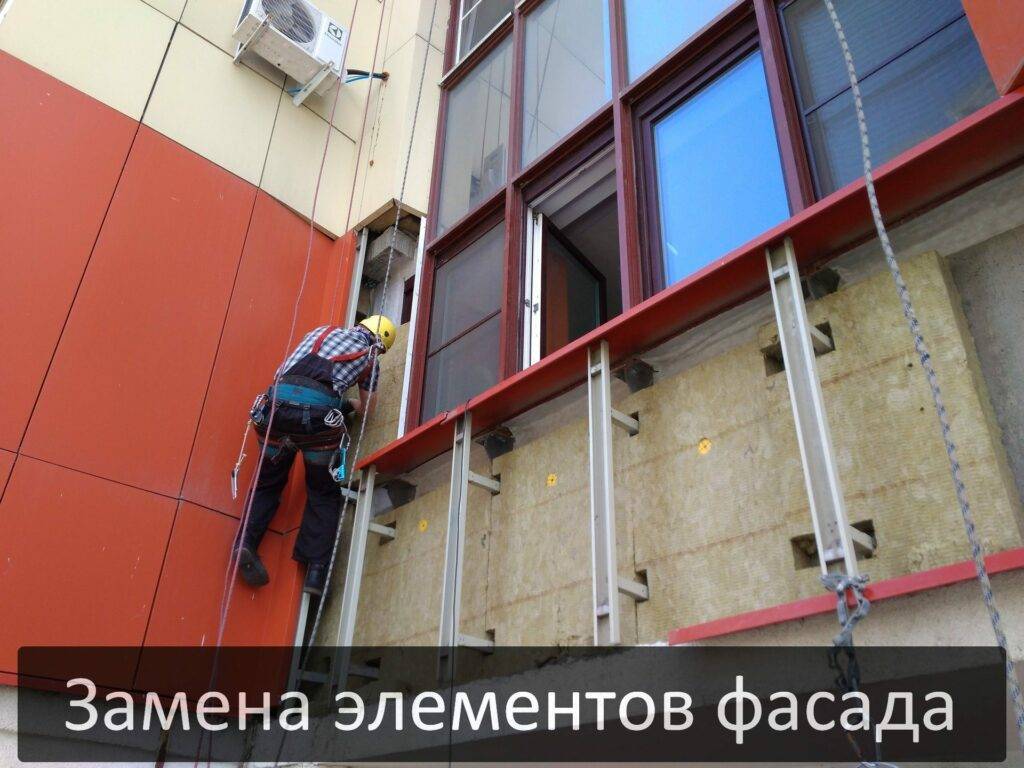

Случается, что один из элементов со временем может деформироваться и выйти из строя. Чтобы произвести замену, не потребуется снимать все детали с одного ряда.

Можно сказать, вентфасад служит своеобразным щитом для дома от капризов погоды. Благодаря продуманной системе проветривания водяной пар не скапливается внутри системы, в знойную погоду жар выдувается из стен, а в холодную воздушные прослойки сохраняют тепло.

Если все монтажные работы произведены в соответствии с требованиями, стоимость фасада окупится за десяток лет. Собственникам жилья придется платить гораздо меньше за потребленную тепловую энергию благодаря удержанию естественного тепла в квартире.

Устройство

Системы вентилируемых фасадов являются многослойной конструкцией, элементами которой выступают:

1. Каркасная подсистема, которая крепится к стене здания и служит опорой всей конструкции. Чаще всего она изготавливается из оцинкованной или нержавеющей стали или алюминия.
2. Изоляционная прослойка. Является многофункциональным компонентом, который обеспечивает защиту от влаги, пара, ветра, холода, а также снижает теплоотдачу здания.
3. Зазор для циркуляции воздуха. Именно он способствует постоянной вентиляции в системе.
4. Внешняя декоративная оболочка. Защищает нижние слои вентфасада и придает зданию презентабельный внешний вид.

Воздушный зазор

Нормативы предполагают регулирование минимального значения вентзазора — 20-25 мм. Величина меняется в зависимости от климата местности, ровности поверхности стен. Необходимо обеспечить корректную работу дренажа.

Воздушный зазор

Функции воздушного зазора:

• выравнивает оказываемое давление на фасад здания при сильных порывах ветра;
• воздушный карман удерживает тепло внутри дома;
• защищает конструкцию от проникновения капель дождя;
• скрывает дефекты поверхности стен;
• капиллярная структура способствует продуванию фасада.

Рассчитывают зазор в зависимости от площади, толщины облицовочной плиты.

Не менее важная информация по теме: Фиброцементный фасад

Что такое вентилируемый фасад дома?

Зачем нужен, что собой представляет, особенности, характеристики, свойства, виды, типы и схемы устройства.

Навесной фасад – это фасадная система, выполненная по особой технологии, которая заключается в креплении облицовочного материала на стену посредством каркаса (подсистемы). В результате, между стеной (фасадом дома) и облицовкой остается зазор (до 100 мм), по которому циркулирует воздух. Таким образом с конструкции отводится влага, конденсат и снижается теплоотдача дома.

Само название раскрывает сущность системы навесных вентилируемых фасадов.

навесной фасад – отделочный материал устанавливается на каркас (навешивается на стену) с заданным отступом от её плоскости;

вентилируемый фасад – между облицовочным материалом и поверхностью стены (не закрытой или утепленной) свободно перемещаются воздушные потоки, т.е. происходит естественная конвекция воздуха. Благодаря чему обеспечивается реализация главной особенности вентилируемых фасадов – устранение конденсата, который традиционно скапливается между стеной и отделкой. Такой подход к утеплению и/или облицовке позволяет обеспечить благоприятный микроклимат в помещениях дома.

В общем виде, вентилированный фасад – это сложная технология отделки фасада, позволяющая обеспечить ему надежную защиту от разрушительного действия различных факторов.

Это если коротко, для полного понимания, что собой представляет система вентфасада, нужно рассмотреть её составляющие элементы. Отметим, что каждый из них является универсальным, что позволяет выполнять отделку сложных архитектурных форм в разных стилях.

Способы монтажа

Процесс обустройства вентиляционного фасада сложный. Любые погрешности станут причиной преждевременного выхода из эксплуатации части сооружения. Работа выполняется в несколько этапов:

• Подготовительный этап. Периметр сооружения ограждается знаками, лентами, позволяющими обеспечить безопасность людей. Осматривается поверхность стен, состояние несущих конструкций. Поверхность готовят под установку подконструкции.
• Разлиновка стен производится рулеткой, лазером, бечевкой. Исключаются кривизна, отклонения. Обозначают нижнюю горизонталь для монтажа облицовки. Строительным шнуром определяют горизонтальную, вертикальную оси. В местах пересечения устанавливаются маяки для фиксации кляймеров под деревянный брус.

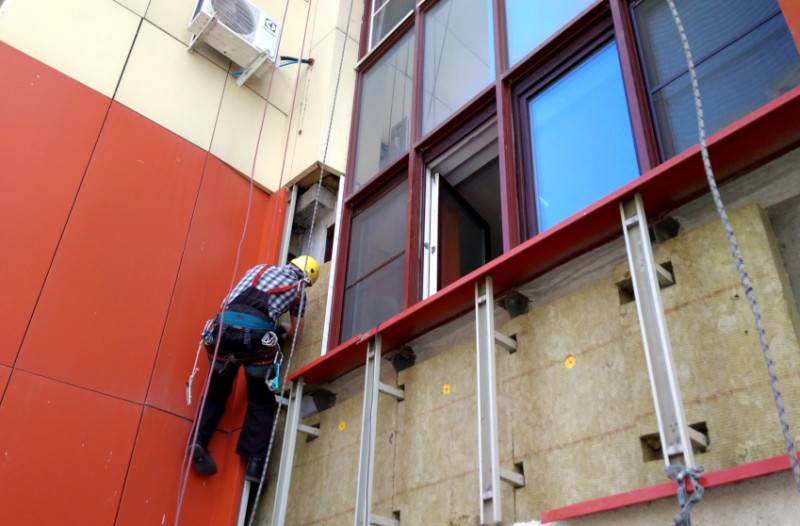

• Устанавливаются кронштейны, удерживающие металлический каркас. В намеченных местах перфоратором делаются отверстия. Вбиваются дюбели.
• Производится фиксация металлического каркаса на саморезы. Устанавливается сетка под крепление минеральной ваты. Производится монтаж пожарной отсечки, преграждающей свободный ход воздушных масс. Закрывается доступ распространению огня по периметру строения. Анкерами закрепляют кронштейны.
• Монтаж утеплительного материала. Предварительно поверхность обрабатывается антигрибковым средством. Листы укладывают в подготовленную сетку дюбелями. Сверху крепится гидроизоляционный материал.

Монтажные работы

Устанавливаются откосы.

Вентилируемые фасады позволяют защищают конструкцию здания от влияния окружающего мира. Сохраняют тепло внутри дома, поддерживают микроклимат. Делают здание красивым. Продлевают срок эксплуатации сооружения надолго, без капитального ремонта.

Виды вентилируемых фасадов

Сегодня на строительном рынке есть огромное разнообразие видов навесных вентилируемых фасадов.

Наиболее популярными являются следующие варианты:

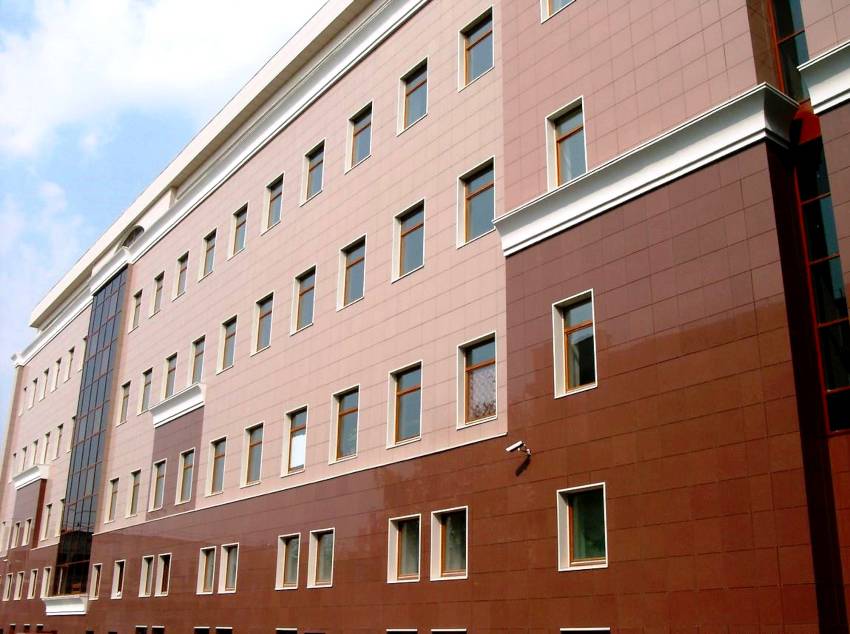

Вентфасады из керамогранита. Это один из наиболее прочных и долговечных материалов, применяемых в данной сфере. Керамогранит обладает высокой устойчивостью к воздействию атмосферных осадков и солнечных лучей. Срок эксплуатации здания значительно увеличивается.

Вентфасады из HPL панелей. Крайне популярный вид отделки. HPL панели производят из спрессованного бумажно-слоистого пластика. Каждый слой прессуется под очень высоким давлением.  Благодаря этому панель становится очень прочной, которую также используют как антивандальный материал.

Вентфасады из терракотовых панелей.  Они производятся из обработанной специальным образом чистой терракоты.  В основном этот материал используется при отделке зданий премиум класса.

Вентфасады из  фиброцементных плит. При их производстве используется типично российское сырье – цемент, минеральные заполнители, целлюлоза. Этот материал придает фасаду ультрасовременный вид. Обеспечивает хорошую тепло- звукоизоляцию.

Вентфасады из  металокассет. Один из лучших вариантов для облицовки. Металлокассеты являются абсолютно негорючими.

Вентфасады из  натурального камня. Чаще всего для этих целей используется гранит. Достаточно сложный и дорогой вид отделки. При обработке камня на панелях часто возникают сколы, что недопустимо при монтаже вентилируемого навесного фасада. Так как сколы сводят к нулю несущую способность участков крепления. Крепится камень скрытым способом. В торцах плит делают специальные пропилы, в которые вставляются кляймеры (кляммеры) или крепежные планки. Крепежные элементы обязательно выполняют из алюминия или стали (нержавеющей).

Вентфасады из  стекла. Такое остекление позволяет добиться высоких тепло- и звукоизоляционных свойств, а также эстетической красоты. Светопрозрачные системы крайне популярны во всем мире.

Вентфасады из  стеклопанелей.  При производстве используется прочное закаленное стекло, которое обладает высокими эксплуатационными характеристиками.

Вентфасады из  композитных панелей. Панели имеют многослойную структуру: гомогенный наполнитель между двумя листами алюминия. Для крепления наполнителя используют сверхпрочный клеевой состав.

Вентфасады из планкена. Планкен – это фасадная доска. Такой фасад смотрится очень красиво. К тому же, дерево – экологически чистый материал. При создании доски используют древесину различных пород: лиственница, мербау, ясень, меранти, сукупира, американский термодуб. Часто используют планкен для отделки загородных коттеджей.

Вентфасады из медных панелей. Такие панели очень прочные, пластичные и долговечные. Они устойчивы к различным видам повреждений. В России такие вентфасады достаточно популярны.

Отличительные преимущества навесного вентилируемого фасада

Широкая популярность навесных вентилируемых фасадов для частного дома и многоэтажных зданий вызвана рядом отличительных преимуществ отделки. Установка системы выполняется быстро и просто. Поскольку при проведении работ отсутствуют мокрые процессы, отделка может производиться в любой период года. Защитно-декоративная конструкция преимущественно имеет небольшой вес, благодаря чему исключается создание дополнительной нагрузки на несущие элементы здания. Система вентилируемого фасада способствует продлению эксплуатационного периода службы сооружения, который в среднем составляет 50 лет.

Установка системы вентилируемого фасада выполняется быстро и может производиться в любой период года

В составе вентфасада присутствует изоляционная прослойка, которая способствует созданию благоприятного микроклимата внутри помещений, улучшая тепло- и звукоизоляционные характеристики несущих стен. Это одновременно приводит к снижению затрат на эксплуатацию объекта в части кондиционирования, вентиляции и отопления. Вентиляционный фасад обеспечивает надежную защиту металлических элементов здания от коррозии.

Другие достоинства и недостатки вентилируемого фасада

Для монтажа навесного вентилируемого фасада не требуется выполнения специальной подготовки стен. Достаточно устранить существенные дефекты поверхности, заделать видимые трещины. Выравнивание стен не производится, поскольку корректировка обычно осуществляется на стадии монтажа подсистемы. Технология вентилируемого фасада может использоваться как на вновь возведенных сооружениях, так и при выполнении реконструкции старых зданий с целью остановки их дальнейшего разрушения от воздействия влаги, ветровых нагрузок и других негативных факторов.

Стоит помнить, что ошибки в установке вентфасада становятся причиной снижения жаростойкости стен, антикоррозионной защиты и нарушением вентиляции

Фасад не нуждается в выполнении периодического ремонта за исключением замены декоративного слоя в результате его механического повреждения. Отделка отличается простотой ухода, предполагающего простое очищение поверхности под напором воды. Разнообразие цветовых и видовых вариантов предоставляет возможность оформить экстерьер здания в любом архитектурном направлении.

Следует помнить, что неправильная технология монтажа вентфасада может преимущества превратить в недостатки. Ошибки в установке становятся причиной снижения антикоррозионной защиты, нарушения вентиляции и жаростойкости стен. Неправильно организованная подсистема может привести к возникновению свиста при сильном ветре.

При выполнении работ особое внимание уделяется правильности крепления, прочности и надежности крепежных элементов, ширине шага системы. Технические характеристики здания и безопасность для окружающих будут зависеть от подобранных материалов, которые должны соответствовать главным параметрам конструкции

Виды подсистем для вентилируемых фасадов

На сегодня есть очень широкий ряд каркасных систем для вентилируемых фасадов, каждая из которых предусмотрена для работы в конкретных условиях объекта с конкретным типом отделочного материала

Чтобы классифицировать их, следует обратить внимание на две ключевые особенности.. Первая — материал изготовления каркаса:

Первая — материал изготовления каркаса:

Оцинкованная сталь. Оптимальна для фасадных систем без претензий на долговечность в пользу экономии средств. Наиболее часто применяется при сооружении недорогих алюминиевых и полиуретановых фасадных облицовок с перспективой их замены.

Нержавеющая сталь. Каркасы из неё наиболее долговечны и применяются при облицовке высотных зданий с применением тяжеловесных панелей (один раз и надолго).

Алюминиевая подконструкция. Применяется в проектах реставрации и утепления старых зданий, где нельзя превышать допустимую нагрузку на несущие стены. Недостаток — низкая противопожарная безопасность, в высотном строительстве алюминиевые подсистемы не используются.

Гидрофобизированная древесина. Используется в качестве стоечных элементов в малоэтажном строительстве и регионах с мягким климатом.

Второй отличительный признак — производитель каркасной системы. Элементы разных торговых марок не сопоставимы друг с другом (за очень редкими исключениями), поэтому их поставка всегда осуществляется комплектно. Выбор в пользу конкретного производителя определяется преимущественно удобством и технологичностью монтажа

Это почти не важно для частного застройщика, но с привлечением промышленных альпинистов на масштабных объектах необходимость что-либо дополнительно сверлить или подрезать выливается в десятки лишних человеко-часов.

Заключение

И у мокрого, и у вентилируемого фасада есть как достоинства, так и недостатки. Изучив технологии отделки и воспользовавшись советами, приведенными в этой статье, вы сможете сделать осознанный выбор, остановившись на том варианте, который максимально соответствует вашим требованиям и ожиданиям от итогового результата.

1. Если нужно обеспечить фасаду прочность, долговечность и вандалоустойчивость.
2. Если необходимо нормализовать влажность в помещении за счет повышения эффективности естественной вентиляции.
3. Если необходимо реализовать современный дизайн, например, органично объединить фасадную отделку с остеклением (в том числе безрамным).
