Как подключить теплый пол к терморегулятору: используем схему для правильного подключения

Соединение пленок между собой у инфракрасного теплого пола

Укладка ИК пленочного пола – процесс кропотливый, но не требующий специальных навыков.

Конструкция инфракрасного теплого пола включает в себя пленочный нагреватель, который производится в рулонах и имеет толщину в среднем до 2 мм. Внутри пленки между медными жилами располагаются полосы карбона, которые нагреваются от проходящего по ним электрического тока. На матах производители наносят пунктирные линии, указывающие линию отреза. Раскрой необходимо производить с учетом стоящей в комнате мебели: под нее теплый пол не укладывают.

Полосы пленки располагают на полу таким образом, чтобы они не соприкасались друг с другом. Некоторые производители рекомендуют укладывать маты внахлест, выдерживая расстояние между соседними шинами не более 1 см. Фиксируются они с помощью двустороннего скотча, который после выполнения монтажных работ необходимо удалить.

Порядок работы:

• Укладка подложки по периметру помещения – в её отражающей поверхности должно быть исключено применение металлов;
• Распределение матов с учетом геометрии помещения с отступом от стен на расстояние 5-7 см;
• Установка крепежей электропитания – это специальные клипсы в виде соединенных под углом пластин. Одна пластина заводится в полость под ламинацией и накладывается на медную жилу. Вторая с помощью пассатижей обжимает ее с другой стороны;
• Присоединение проводов – рекомендуется использовать двухцветные. Схема подключения – параллельная, то есть провода располагаются с одной стороны. Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект;
• Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами;
• Заведение датчика терморегулятора под нагревательные элементы;
• Присоединение термостата;
• Тестовое подключение теплого пола с проверкой каждого элемента на нагрев.

Способы регулировать

В зависимости от того, какое оборудование применяется в системе обогрева, управлять температурой собранного тёплого пола возможно несколькими способами. В этой статье мы расскажем вам о четырех:

• ручная регулировка;
• групповое регулирование;
• индивидуальная настройка;
• комплексный режим управления.

Как правильно отрегулировать температуру?

Правильная настройка теплого водяного пола выполняется по таким показателям:

Помещение	Оптимальная t,°C	Допустимая t,°C
Жилая комната	20-28	18-24
Кухня	19-21	18-26
Коридор	18-20	16-22
Ванная	24-26	18-26
Санузел	19-21	18-26

Важно
Параметры влажности воздуха в помещении: допустимая 60%, оптимальная 40-50%.

В процессе управления нужно настроить прибор, контролирующий расход воды, он увеличивает и сокращает её подачу в нужное время.

Ручное

При такой регулировке весь процесс проходит вручную, а выводы о температуре основываются на личных ощущениях. Естественно, при таких измерениях весьма допустимы неточные данные. Поэтому технология операции регулировки водяного пола должна проводиться по данному перечню:

1. В эксплуатации водяного пола с подогревом с ламинатным или паркетным покрытием используются термоголовки, которые монтируются на оба трубопровода — подающий и обратный. В ручном режиме производят регулировку: подачу увеличивают или уменьшают.
2. Настраивается температура пола только тогда, когда водой будет заполнена каждая петля, при наполнении нужно следить за отсутствием воздуха.
3. В процессе наполнения водой трубопроводов в первую очередь вода должна быть во всей остальной системе отопления. Это производится открытием кранов, дающих доступ носителю тепла во всю систему, а также вентиля обратного коллектора. Только после этого можно открыть прямую и обратную трубы одной петли и полностью наполнить, проверяя и не допуская попадания воздуха (выпускать его в воздухоотвод).
4. Следующий шаг — запустить насос для движения воды в трубопроводе. Определить нагревание рукой, при тёплых на ощупь трубах закрыть петлю.
5. Точно также проделывается с каждой петлёй.
6. При наполнении всех петель следует повернуть вентили на открытие. Подачу воды каждой петли можно установить, определив рукой температуру.
7. Температура воды в трубах зависит от их длины, поэтому желательно монтировать их одинакового размера.

Внимание
При этом виде регулировки все её этапы нужно проводить с двухчасовым перерывом, чтобы понимать эффективность действий.

Групповое

Процесс группового регулирования удобен своей точностью показаний. Основан на выполненном в автоматическом режиме повышении или понижении температуры, а также увеличении или уменьшении подачи носителя тепла (воды). В этом простом виде регулировки используются схемы констант и климат.

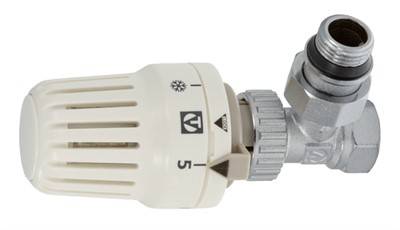

Клапан с термоголовкой

В работе, выполняемой по схеме констант, используются клапаны с термоголовками.

В случае необходимости изменить температуру, системой расширяется или сужается капиллярная трубка, регулирующая отверстие клапана. Это продолжается до тех пор, пока настроится необходимый режим.

Регулировка происходит автоматически. В зависимости от того, сколько градусов по Цельсию имеет воздух в помещении, автоматика системы определяет ту температуру, которую нужно получить и командует на закрытие или открытие клапана.

Комплексный и индивидуальный режим управления

Корректировка температуры полов в индивидуальном режиме происходит с помощью датчиков, расположенных в каждой комнате. Индивидуальная регулировка отличается от групповой. В первом случае климат устанавливается отдельно для каждого помещения по желанию, а во втором работает общий температурный режим для всей системы.

Полезно
Есть способ, который соединяет индивидуальный и групповой режим регулировки тёплого водяного пола. Он так и называется — комплексный. В таком методе осуществляется коррекция температуры как во всём доме, так и отдельно в каждом помещении.

Водяной пол. Схема подключения

Наименование	Кол-во	Стоимость, руб.
Итого		23 306.5
МП труба Valtec 16(2,0)	200 м	7 160
Пластификатор Силар (10л)	4х10 л	3 222
Лента демпферная	3х10 м	1 974
Теплоизоляция ТП – 5/1,2-16	2х18 м2	5 296
Трехходовой смесительный клапан MIX 03 ¾”	1	1 400
Ниппель-переходник VT 580 1”х3/4”	2	113,2
Ниппель VT 582 3/4”	1	30,8
Тройник VT 130 ¾”	1	96,7
Угольник VT 93 ¾”	1	104,9
Сгон прямой VT 341 ¾”	1	104,9
Циркуляционный насос UPC 25-40	1	2 715
Кран шаровой VT 217 ¾”	2	266,4
Коллектор VT 500n 2 вых.х ¾”х ½”	2	320
Пробка VT 583 ¾”	2	61,6
Фитинг для МП трубы VT 710 16(2,0)	4	247,6
Фитинг для МП трубы VTm 301 20 х ¾”	1	92,4
Фитинг для МП трубы VTm 302 20 х ¾”	1	101

Комплектация пола:

• котел для нагрева воды. Используется в частных домах, возможно применение в квартирах;

• насос. Может использоваться и для подачи воды в трубы пола, и для возврата ее в систему или в котел;Циркуляционный насос

• трубы для подачи воды в пол;

• трубы самого пола;

• коллектор. Устройство, предназначенное для настройки и регулирования полов. В состав его могут входить просто запорные клапаны, а могут и еще регулирующие, которые настраивают каждую часть пола в отдельности по расходу воды;

• соединительные элементы, фитинги и тому подобное.

Трубы при монтаже могут быть использованы стальные, но их применение затрудняет создание контуров. Дело в том, что трубы в таких полах укладываются в виде контуров, петель, а не по прямой. Поэтому наиболее выгодный вариант – использовать полипропиленовые или полиэтиленовые. Последние трубы предпочтительней, поскольку в отличие от полипропиленовых труб, у них небольшой коэффициент расширения. Трубы должны быть диаметром от 16 до 20 миллиметров. Температура, которую они могут выдержать, должна составлять 95 градусов, а давление – не более чем 10 бар.

труба для теплого пола

Трубы из нержавейки

Коллектор – разветвитель, патрубок. К нему подключаются контуры нашего пола. Обычно применяют два таких патрубка. Один – для подачи, а второй – для сбора.

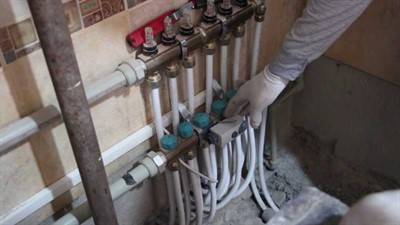

Коллекторный блок

Начинаем монтажные работы:

• готовим место под укладку. Если лежит старая стяжка, то убираем ее полностью. Убираем весь мусор;
• по периметру, на стене, накладываем специальную ленту, для компенсации теплового расширения пола. Лента называется демпферной.

Основные работы:

• • в первую очередь, если есть перепады, то выравниваем поверхность;

  • укладываем изоляцию. Она нужна для того, чтобы тепло пола не уходило вниз. Толщина – от 20 до 50 миллиметров. Можно использовать полиэтилен, вспененный, фольгированный. Если квартира на первом этаже, то слой изоляции должен быть усилен до 100 мм. Можно уплотнить ее керамзитом, а сверху настелить полиэтилен;

    Демпферная лента

  • укладываем трубы контуром. Они укладываются, начиная от холодной, внешней стены. Шаг между ними – от 10 до 30 сантиметров. Все отрезки труб соединяются двумя целыми, уложенными параллельно друг другу и перпендикулярно отрезкам труб. Одна из них будет подавать воду, вторая сбрасывать ее в систему или в котел. Трубы закрепляем с помощью пластиковых стяжек и дюбелей;





















  • устанавливаем коллектор и, если нужно, то котел. Оба патрубка коллектора монтируются в специальном, для этого предназначенном, шкафу. Его можно просто поставить или прикрепить к стене. Между коллектором и полом на подающей трубе устанавливается термореле. Оно служит для регулирования температуры пола. На сбрасывающей трубе устанавливается насос. Уровень пола ниже, установленного котла или системы водоснабжения, поэтому для возврата отработанной воды и нужен насос;
  • подключаем коллектор к котлу или водоснабжению;коллектор для теплого пола

• проверим. Если работает, переходим к следующему этапу;

• заливаем стяжку. Если делаем пол под плитку, то стяжка должна быть 3 или 5 см. Если под линолеум или, например, ламинат, то делать толстую стяжку не нужно. Просто уложим поверх пола армирующую сетку;

• оставляем стяжку сохнуть. Спустя сутки на ней уже можно будет работать. Но ставить на пол что-нибудь тяжелое можно только после того, как стяжка полностью высохнет. Примерно, недели через четыре;

• настилаем напольное покрытие. А какое, предоставим выбирать читателю.

Самодельный смесительный узел для теплого пола: конструкция и сборка

Начнем с того, что определимся с материалами, которые понадобятся для изготовления самодельного смесительного узла теплого пола. Все их можно купить по отдельности на любом строительном рынке или в магазине, либо же найти им равноценную замену, что будет гораздо дешевле и, самое главное, никак не отразится на работоспособности узла в целом. Рассмотрим такую замену и изготовление смесительного узла, а вернее его частей, более подробно.

Коллектор. Изготовить его можно двумя способами – скрутить из тройников диаметром ¾ дюйма или спаять из полипропиленовых тройников того же диаметра.

В последнем случае он обойдется дороже, так как каждое из ответвлений гребенки придется оборудовать такой деталью, как МРН, стоимость которой не такая уж и маленькая. В любом случае, качественные тройники более подходящий материал – главное правильно их выбрать. В ситуации с изготовлением гребенки подойдут тройники с двумя наружными и одним внутренним концом.

Между собой они скручиваются с помощью пакли, без каких-либо дополнительных фитингов.Как работает смесительный узел для теплого пола фотоГидрострелка. Изготовить ее можно даже без трехходового крана. Вполне можно обойтись и обычным регулировочным, который устанавливают на батареи отопления.

Кроме него, понадобятся два тройника точно таких же, как были использованы для изготовления гребенок, а также пара соединительных ниппелей с наружной и внутренней резьбой длиной 50мм. Собирается все на пакле – сначала с обеих сторон крана вкручиваются патрубки (ниппели), а потом к ниппелям прикручивается по одному тройнику с каждой стороны.Насос. К сожалению, самостоятельно его изготовить не получится – придется приобрести в магазине.

Он монтируется в нижней части гидрострелки с помощью разъемных соединений (американок, которые, как правило, идут в комплекте с насосом). Как вариант, насосможно установить вместо гидрострелки – получите прекрасный ее заменитель, работающий ничуть не хуже. Заодно и сэкономите на материале.Контур теплого пола: смесительный узел фотоСоединяем гидрострелку с гребенками.

Здесь также лучше использовать разъемные соединения. Если насос будет устанавливаться как отдельный элемент (не вместо гидрострелки), то понадобится докупить патрубок, длина которого равна длине насоса – он устанавливается на подаче, и коллектор прикручивается уже к патрубку. Так что вариант с насосом вместо гидрострелки получается экономичнее во всех отношения.

А дальше укомплектовываем выпуски гребенок регулирующими кранами, автоматами для сброса воздуха или, опять же, кранами Маевского и, как говорится, дело с концом – остается только смонтировать смесительный узел в сборе для теплого пола в положенное место в специальном шкафчике и подключить его к системе отопления.

Здесь уже все просто – подача к подаче, обратка к обратке. Естественно, узел подключается через отсекающие краны.

Точно так же подсоединяется к смесительному узлу и теплый пол – один его конец к верхней гребенке, а другой к нижней гребенке. Чтобы не путаться впоследствии, нужно соблюдать раскладку – обратка и подача одного сегмента теплого пола должны подключаться друг под другом. Так же понадобится подвести электроснабжение к насосу.

В принципе, все. Как видите, собрать смесительный узел для теплого пола своими руками не очень сложно.

Главное – понять принцип его работы, изучить устройство, а все остальное, как говорится, дело техники.

Считаете иначе? Тогда приобретайте готовый смеситель теплого пола в сборе и тратьте на его покупку дополнительные средства. Как вариант, можно обратиться к знакомым, которые компетентны в этом вопросе.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить смесительный узел для теплых полов своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Разновидности терморегуляторов для теплого пола

Итак, чтобы система отопления пола функционировала эффективно и с хорошим экономическим показателем, ей следует правильно управлять. С этой целью специалисты советуют в обязательном порядке выполнять подключение теплого пола не только к электросети, но и к терморегулятору, используя любой тип устройства.

Электромеханические

Считаются наиболее простыми, по своим функциональным возможностям напоминают регулятор простого утюга, помогают обеспечить требуемый температурный режим в комнате.

Электронные

Их второе название – цифровые. Данный тип устройств предоставляет возможность на имеющемся дисплее отслеживать температуру напольного покрытия.

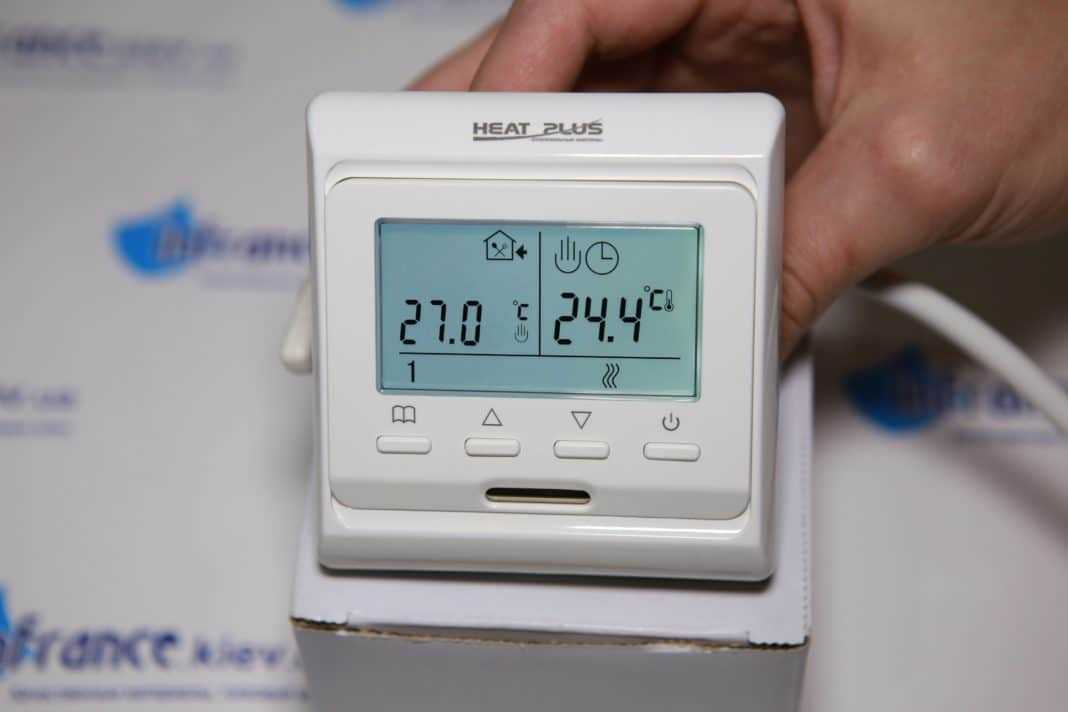

Электронный терморегулятор для теплого пола

Программируемые

С их помощью можно закладывать разные режимы обогрева в определенное время. Ежедневно по утрам пол будет подогреваться, во время рабочего дня система автоматически отключится, но к вашему возвращению домой вновь активируется.

Примеры подключения терморегулятора теплого пола – пошагово

Перед тем как самостоятельно подключить теплый пол к терморегулятору, надо разобраться в самом процессе, чтобы не наделать ошибок. Неправильное подключение может привести порче купленной системы отопления.

Отличия в подключении термостата от вида кабеля

Кабельный теплый пол на рынке представлен двумя видами нагревательного кабеля: одножильный и двужильный. Отличаются они не только количеством нагревательных жил, но и силой электромагнитного поля, которое проводники излучают. У первого оно сильнее, чем у второго. Поэтому одножильные модели в жилых помещениях не укладывают.

Подключение к термостату двужильного кабеля

Этот нагревательный элемент подключается к терморегулятору двумя своими жилами, которые торчат с одной стороны. Точнее, к 3 и 4 клеммам. К третьей подсоединяется токоведущий провод коричневого цвета – это фаза. К четвертой проводится подсоединение синего провода – это ноль.

Подключение к регулятору температуры двужильного кабеля

Одножильного кабеля

Здесь необходимо понимать, что одножильный кабель называется так потому, что в его оплетке находится одна нагревательная жила. Чтобы в ней проходил электрический ток, нужно один конец соединить с фазой, противоположный с нулем. То есть оба конца кабеля подключаются к термостату. Один к клемме номер «3», другой к клемме «4».

Подключение одножильного нагревательного кабеля

Подключение терморегулятора к плёночному «теплому полу»

Здесь используется та же схема без каких-либо дополнений и изменений. Просто необходимо понимать, что инфракрасный теплый пол – это чаще несколько элементов, которые могут быть разложены на полу в разном порядке. Поэтому их нужно правильно соединить между собой, чтобы создать последовательную электрическую цепь. И уже от общей цепи вывести двухжильный кабель, концы которого подключаются к термостату.

И еще один момент. Для температурного датчика нет необходимости в полу делать штробу. Чтобы он не мешал напольному покрытию его укладывают в канавку, которую делают в теплоизоляционном слое. При этом сам датчик должен располагаться на участке карбоновых нагревателей.

Схема подключение ИК теплого пола к термостату

Тестовое подключение терморегулятора RTC 70.26

Термостаты, они же терморезисторы, марки RTC 70.26 – самые распространенные и часто используемые в системе отопления теплых полов. В этой конструкции семь входных клемм, о подключении которых было описано выше. Пятая клемма без зажима, то есть она не используется. Прибор имеет двойную изоляцию, о чем производитель сообщает, установив на задней панели метку – квадрат в квадрате.

Всегда рекомендуется проверять товар, купленный в магазине. В этом плане терморегулятор не исключение. Тестировать его можно, используя обычную лампочку, вкрученную в обычный патрон, к которому подсоединены два проводка. Понадобится также двухжильный провод с вилкой на конце и термодатчик. Лампочка будет выполнять функции нагрузки. То есть подключить надо к клеммам 3-4. Вилку к клеммам 1-2, датчик к 6-7.

На панели регулятора выставляется минимальная температура. Вилка вставляется в розетку. Термостат включается. Теперь нужно поднимать настройку температуры до комнатной. Если лампочка включилась, значит, терморегулятор работает исправно. На видео ниже такое тестирование показано:

Схема подключения терморегулятора для водяного теплого пола

В системах водяных теплых полов терморегуляторы устанавливаются обязательно. Производители сегодня предлагают разные модели, одна из часто используемых – термоголовка с выносным или встроенным датчиком. Первый отслеживает температуру теплоносителя, второй воздуха. Существуют комбинированные модели.

Терморегулятор может воздействовать на два прибора отопления:

• циркуляционный насос;
• трехходовый клапан.

У первого при перегревании он снижает обороты вращения крыльчатки, с помощью второго уменьшает подачу теплоносителя. Для закрытия клапана используется сервопривод, который монтируется на клапан, установленный на обратном контуре системы отопления. То есть к терморегулятору от сервопривода прокладывается двухжильный кабель – это будет нагрузка. Во всем остальном схема подключение та же.

Схема подключение термостата с сервоприводом

Разные системы теплого пола требуют наличия регулятора температуры. Последние на рынке представлены широко, поэтому частично отличаются схемы подключения. Но общая схема практически одинакова.

Подключение терморегулятора

Перед подключением теплого пола (любой его электрической разновидности) нужно определить место установки термостата. Этот прибор предназначен для управления системой и поддержания необходимой температуры в помещении. Кроме того, посредством термостата подключаются к сети нагревательные элементы. Модельный ряд терморегуляторов довольно широк – от простых механических приборов до интеллектуальных устройств.

Виды терморегуляторов

Термостаты со встроенным датчиком, который регистрирует температуру воздуха в помещении, устанавливают на высоте не менее полутора метров от поверхности пола и в таких местах, где они будут защищены от источников тепла (например, прямого солнечного света).

Перед тем как подключить терморегулятор теплого пола, следует определиться, каким из двух существующих способов вы будете выполнять эту операцию. Можно сделать стационарное подключение от электрощита или воспользоваться имеющейся розеткой.

Большинство моделей терморегуляторов снабжено схемой, которая обычно изображается на корпусе. Это значительно облегчает процедуру и позволяет провести ее самостоятельно, не прибегая к помощи профессионального электрика.

Изображение на корпусе терморегулятора

После того как термостат установлен, к распределительной коробке подводим фазу, а также заземление и ноль. В стене штрабим канавку для размещения двух пластиковых трубок. Одна из них предназначена для размещения силовых проводов нагревательного кабеля, другая – для проводки внутреннего датчика, который будет располагаться под половым покрытием. Когда все эти мероприятия выполнены, можно начинать монтаж и подключение электрического теплого пола.

Установка терморегулятора

Процедура регулирования температуры

Может быть интересно

В основание работы находятся сигналы. За формирование таких сигналов отвечает температурный датчик данной обогревательной температуры. Некоторые регуляторы дают возможность подключать внешний датчик, а также применение другого датчика, который встроен. Благодаря встроенному термодатчику осуществляется изменение температуры теплого пола.

Поэтому во время монтирования температурный датчик устанавливают под напольным покрытием (плитка, линолеум, ламинат и так далее). Если укладывается кабель нагревания, то датчик заливается стяжкой из цемента. Если же вместо нагревательного кабеля используются обогревательные маты, то данное устройство располагают в слое клея. Установка термодатчика – это отдельная процедура во время монтажа электрической системы.

Также дополнительно применяется гофротруба. В ней и размещают термодатчик, а также необходимые провода. Гофрированная труба размещается в штрабе, который пробит в стене, а также стяжку из цемента. Такой трудный монтаж температурного датчика нужен для того, чтобы в будущем при необходимости провести демонтаж.

Когда вы осуществите покупку регулятора, в комплекте с ним вам дадут температурный датчик. Иногда система включает в себя использование сразу нескольких датчиков, но это необходимо тогда осуществляется обогрев помещений больших размеров. В квартире достаточно использование одного датчика.

Может получиться так, что придется проводить управление большей мощностью, чем той, что допускает температурный регулятор. Или возможно необходимо осуществлять обогрев нескольких комнат, то в данном случае надо использовать двухзонный регулятор температуры. Его можно без проблем приобрести, каждая зона обогревания будет иметь свой датчик температуры.

Особенно необходимо правильно осуществлять контроль температуры в детской комнате, чтобы избежать перегревания. Для такого помещения понадобится цифровой температурный регулятор.

Последовательность монтажа

Перейдём непосредственно к монтажу теплого пола и термодатчика.

Для начала нужно определить местонахождение терморегулятора, который будет расположен снаружи. Располагается он чаще всего на высоте около 1 метра от пола. Крепление его аналогично обычной розетке.

Затем нужно сделать штробы или канавки для прокладки двух пластиковых труб.

Одна для силового провода ведущего к нагревательному элементу, другая для электропроводки датчика. Трубка для термодатчика будет расположена на полу. Такая прокладка даст возможность не снимая кафеля выполнить ремонтные работы, хотя бы по замене элементов контроля.

Заменить полностью нагревательный элемент в случае установки его в стяжке не получится

Важно чтобы при укладке трубы либо гофры для кабеля изгибов и поворотов было как можно меньше. Это в дальнейшем упростит замену вышедшего из строя термодатчика

Следующий шаг — это термоизоляция, она выполняется для разных видов нагревательных элементов индивидуально, например, для нагревательного кабеля ею служит демпферная лента или же другой утеплитель, толщина которого не менее 1,5–2 см.

После этого осуществляется монтаж и крепление нагревательного элемента с подведением проводов к коробу терморегулятора.

Установка и подключение термодатчика теплого пола имеет свои тонкости. Для того чтобы не допустить попадания внутрь трубки, где находится датчик, раствора, конец её находящийся на полу заделывается надежно изолентой или скотчем. Не рекомендуется подключение всей системы через розетку, лучше выполнить питание от автоматического выключателяи через контактор(пускатель).

Установка датчика температуры должна осуществляться на расстоянии от 0,5 до 1 метра от стены, на которой установлен терморегулятор, а также ровно посередине между двумя соседними витками греющего кабеля. После монтажа рекомендуется зафиксировать термодатчик монтажной лентой либо фольгированным скотчем.

Если производится укладка пленочного теплого пола, датчик температуры нужно установить под листом обогревателя, как показано на фото ниже. Учтите, что под термодатчиком нужно проложить теплоизоляцию, иначе система обогрева не будет эффективной.

Важный момент!Расположение датчика температуры должно выбираться таким образом, чтобы он был вдали от других источников обогрева. В противном случае возникнут погрешности и теплый пол будет работать не так, как нужно.

Схема подключения датчика температуры теплого пола выглядит следующим образом:

Перед тем, как делать стяжку, нужно проверить работоспособность теплого полаи самого термодатчика. Как правило, замеряют сопротивление обоих элементов. Система считается работоспособной, если сопротивление отличается не более чем на 10% от паспортных данных.

Для того чтобы собранная схема была максимально безопасной рекомендуется в помещениях, где осуществляется электрический обогрев пола, устанавливать устройства защитного отключения, которые в случае пробоя отключат цепь от напряжения, тем самым защитят человека от попадания под электрический потенциал. Во влажных помещениях это может быть смертельно опасно.

Производители

Среди наиболее популярных компаний, специализирующихся на продукции данного рода, можно выделить следующие:

• Фирма «Теплолюкс» очень известна сегодня благодаря высокому качеству выпускаемой продукции. Имеется возможность простейшей установки системы и регулирования механизма вручную. Единственный минус этого бренда – высокая себестоимость материалов.
• Если ориентироваться по оптимальному соотношению цены и качества, то прекрасным примером станет всемирно известный бренд Grand Meyer.
• Терморегуляторы Energy завоевали большую популярность за счет своей конструкции, имеющей ЖК-дисплей. Данные электроприборы прекрасно функционируют с различными теплыми полами, тем самым экономя расходы.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Как выбрать оптимальное место для установки терморегулятора

Установка терморегуляторов для тёплого пола не регламентируется нормативными документами, и пользователь может установить его в любое удобное для него место, если данная поверхность позволяет проложить к прибору силовой кабель, а также она обладает достаточной не сушей способностью. В то же время, производители и эксперты рекомендуют учитывать некоторые нюансы при монтаже данного оборудования:

• Рекомендуется монтировать прибор только на вертикальной несущей или ограждающей конструкции.
• При установке и прорезке штробы, необходимо изучить схему уже проложенных в стене скрытых кабелей, чтобы случайно не повредить их.

• При устройстве терморегулятора на стене из бруса, бревна или других деревянных материалов, следует предварительно встроить в конструкцию вкладыш из негорючих материалов для обеспечения пожарной безопасности. Лучим решением будет устройство небольшого сдоя жёсткой базальтовой ваты. Кроме того, в таких стенах рекомендуется вести прокладку кабеля только в несгораемых рукавах.
• Высота установки должна быть такой, чтобы прибором было удобно пользоваться. Как правило, данное расстояние составляет от 0,8 до 1,7 м. При наличии в доме маленьких детей, рекомендуется установить панель управления тёплым полом вне зоны их досягаемости.

• Терморегулятор должен устанавливаться на одной линии с датчиком температуры, который монтируется в полу на расстоянии от 0,5 до 1,5 м от стены. Сигнальный кабель термодатчика рекомендуется монтировать на одной оси со штробой, ведущей к терморегулятору на стене.
• Не следует размещать прибор в наружной стене здания. Учитывая, что глубина монтажа подрозетника составляет 60 – 70 мм и более, устройство такого отверстия может отрицательно сказаться на теплотехнических характеристиках ограждающих конструкций.

Рекомендуется монтировать устройство на расстоянии не менее 2 метров от окна, во избежание ошибок при определении температуры. По тем же причинам, не следует размещать регулятора на пути сквозняков.

Холодный воздух, курсирующий по помещению, может привести к сбою в показаниях прибора, и тёплый пол будет включаться произвольно, что приведёт к повышенному расходу электроэнергии.

При монтаже терморегулятора для тёплого пола, проложенного в сауне, бассейне или санузле, а также в любых других помещениях с повышенным температурно-влажностным режимом, рекомендуется выносить его за пределы данного пространства, во избежание окисления контактов или возникновения короткого замыкания.

Влажный воздух всегда негативно действует на электрическую проводку, вызывая её повреждение и преждевременный физический износ.

Большинство терморегуляторов, представленных в продаже, имеют стандартную конструкцию и встраиваются в стену после устройства обычного пластикового подрозетника с диаметром 60 мм и глубиной 68 мм.

Для установки данной закладной детали, в ограждающей конструкции выбирается керн при помощи дрели с алмазной коронкой, либо с использованием специальной сверлильной установки (для несущих монолитных или панельных железобетонных стен).

Оптимальные температурные параметры

Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках. Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями. Об этих нормах уже упоминалось , однако, напомним кратко:

• оптимальной считается температура поверхности пола 28С;
• если помещение рассчитано на длительное пребывание жильцов или в нем имеются другие источники отопления, то целесообразно снизить температуру до 22-26С – такой энергетический режим является оптимальным с медицинской точки зрения. Кроме того, нагрев покрытий незаметен при телесном контакте с ними, что не вызывает тактильного дискомфорта;
• для помещений, где ТП является единственным источником отопления, а также, где жильцы находятся лишь периодически (ванная, туалет, прихожая, лоджия, крытая веранда), температуру поверхности напольного покрытия допустимо поднять до 32С.

Расчет материалов

Очень часто производители теплого пола предоставляют в комплекте специальные таблицы, по которым можно с легкостью определить нужное количество по установленному шагу укладки. Чтобы рассчитать пленочный теплый пол, достаточно просто измерить площадь помещения и подобрать нужное количество элементов. Также нужно учитывать провод, которым будут соединять все элементы системы между собой. Помните, что подключать теплый пол напрямую к розетке категорически запрещается.

После подведения итогов по объемам материала проверьте, каким окажется общая потребляемая мощность, и будет ли выдерживаться такая нагрузка. При отрицательном результате следует провести замену предохранителей-автоматов на более мощные.
