Выбираем схему заземления
При организации заземления для частного дома или загородного участка используют только 2 схемы.
схемы заземления
А именно: TN-C-S или TT. Ко многим домам частного сектора подходят двухжильные жилы кабеля, которые передают напряжение 220 вольт, также могут подходить четырех жильные кабеля, с напряжением 380 вольт.
Если подходит 4 жильный кабель, то в его конструкции есть жила, которая является защитным проводником, то есть, она предназначена для заземления и нуля. Но такие кабели не обеспечивают защитой от поражения током в случае пробоя изоляции. По такой причине практически все опытные электрики рекомендуют заменить старые двухжильные кабели, на новые 3 жильные, для 220 вольт, а 4 жильные, на 5 жильные для получения напряжения в 380 вольт.
Организация получения электричества используя трехжильные кабели, начинается с разделения жил на нейтральные и проводниковые. Проводят такую манипуляцию во время подключения в электрическом щитке до подключения к счетчику. И в зависимости от метода разделения получают одну из 2 схем.
Данный способ заземления рекомендован для подключения бойлера или водонагревателя.
TN-C-S схема
Изучив материал о том, как правильно сделать заземление на даче и в частном доме и выбрав представленную схему, для организации заземления, важно обратить внимание, что подобная система требует установки устройства аварийного отключения и дифавтоматов. Если в схему не включить такие устройства, заземление не будет выполнять своих функций
Используя эту схему, нужно знать, что контуру необходимо подключать, даже арматуру фундамента, поэтому шин для заземления, нужно брать с большим запасом
Используя эту схему, нужно знать, что контуру необходимо подключать, даже арматуру фундамента, поэтому шин для заземления, нужно брать с большим запасом.
Организация данной схемы проводится с помощью разделения кабеля на нейтральные и жилу заземления, для этого, необходимо 3 шины, одна, из которых будет земляная, другая диэлектрическая и третья будет выполнять расщепительную функцию для подключения напряжения.
Металлическую шину фиксируют на корпусе распределительного щитка, но с качественным контактом. Чтобы обеспечить качественный контакт, на месте соединения очищают краску.
Диэлектрическую шину, устанавливают на рейку фиксации автоматов, но нужно добиться, чтобы жилы не пересекались между собой.
Подключение выполняется таким образом:
- проводник, который приходит с линии, заводится на расщепительную шину;
- на эту шину подключаем и провод с контуром заземления;
- далее с одного разъема, медным проводом ставится перемычка на земляную шину;
- с последнего незанятого разъема делается перемычка на нулевую жилу или шину нейтрали.
Таким образом мы провели подключение контура по рассматриваемой схеме, теперь можно подключать кабель питания
При таком подключении важно соблюдать технологию и следить, чтобы не пересекалась жила нуля и земли
Заземление по системе TT
Подключение схемой ТТ выполняется легче чем предыдущей. От основной линии электричества, со столба к щитку подходят всего 2 кабеля. Один из них является фазой, а второй нулем. Жила с напряжением используется как фазная, а защитная крепится к шине с нулевым проводником и считается нулем. Таким образом, на шину заземления подается проводник, от сконструированного контура.
К недостатку данной схемы относят, тот факт, что контур выполняет функцию защиты, только тех приборов, которые предусмотрены для использования с заземлением. Если есть техника, которая оснащена двухжильными проводами, то в случае пробоя изоляции прибор окажется под напряжением.
Если даже корпус приборов заземлять отдельными кабелями, на корпусе останется напряжение, по этой причине большинство пользуются именно первой схемой, так как она является более надежной и более безопасной.
Штыревая модульная система
Все вышеописанные устройства — из забиваемых стрежней, труб и уголков — называют классическими. Их основной минус — значительный объем земельных работ, а также площадь, требующаяся при обустройстве заземлителя, чтобы нормально обеспечить «растекание» тока. Может вызвать сложность и необходимость сварки — иначе подсоединять элементы запрещается. Но преимущества данной системы — довольно невысокие затраты: если выполнять классическое заземление на даче или в доме своими руками, максимум затрат — 100$.
Но недавно появились штыревые модульные системы. Это набор штырей, забивающихся на глубину до 50 м. Таким образом, выходит довольно длинный заземлитель, уходящий на глубину. Элементы штыря соединяются между собой с помощью специальных хомутов, которые фиксируют их, а также обеспечивают хорошее электрическое соединение.
- Преимущества — меньший объем работ и малая площадь. Необходим маленький приямок с глубиной 60 см и сторонами 50х50 см, траншея, которая соединяет с домом заземлитель. Штыри — тонкие и длинные, вбивать их несложно, если грунт подходящий.
- Главный недостаток — глубина очень значительная, и когда встретится на пути, к примеру, камень, то нужно будет начинать все сначала. А достать стержни — это проблема.
Второй недостаток — высокая стоимость. Вместе с работой это заземление обойдется в 400-600$. Установка своими руками проблематична, поскольку забивать стержни кувалдой не выйдет. Необходим специальный инструмент. Также требуется проверка сопротивления после каждого вбитого стержня. Однако если вы не хотите заниматься земельными работами и сваркой, то штыревое модульное заземление — отличный вариант.
Фото и видео заземления 220В на даче или в частном доме своими руками много в интернете. Если вы уверены в своих силах, располагаете необходимыми навыками и инструментами, можно смело начинать сборку контура заземления самостоятельно. Это выйдет гораздо дешевле, нежели приобретение готового устройства заводского изготовления.
Заземление частного дома
Контур заземления частного дома может быть выполнен различными способами в зависимости от особенностей строения и свойств грунта. Три наиболее распространенных показаны на рисунке. Во всех случаях заземлители лучше делать из труб со сплющенным в острие концом. На нижнем полуметре трубы насверливают вразброс десяток-полтора отверстий 5-8 мм. Летом, в жару и сушь, в такой заземлитель можно заливать раствор соли (полпачки на ведро воды), чтобы сопротивление растекания держалось в норме.
Также во всех случаях шина заземления такая же, как для молниеотвода. Но использовать для металлосвязи «слойку» из оцинковки нельзя: быстро проржавеет.

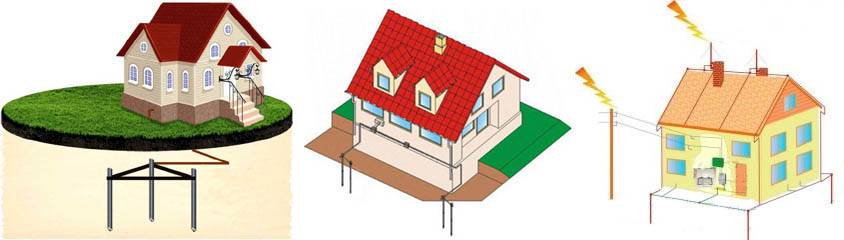

Различные виды контуров заземления
Для дачного дома или аналогичного ему жилья, а также в качестве рабочего заземления при наличии защитного зануления строят простейший контур (на рисунке – справа). В постоянно влажном грунте или для рабочего заземления можно обойтись двумя заземлителями; для защитного заземления нужны три, расположенные в ряд или, лучше, треугольником. Размещают заземлители не ближе 1,2 м от края отмостки.
Линейный контур с двумя группами заземлителей (средний рисунок) нужно делать если присутствует хотя бы один из следующих факторов:
- Электроввод – подземный через ВЩ.
- В дом заведены коммуникации: вода, канализация, газ, связь, в любом сочетании или хотя бы одна из них.
- Долговременно (свыше 20 мин.) потребляемая мощность превышает 1 кВт.
И, наконец, полный контур заземления (левый рисунок) необходим при наличии любого из следующего:
- Электроввод – 220/380 В через ВРУ или ЩВС (щит вводный силовой).
- Общая площадь помещения – свыше 100 кв. м.
- Долговременно потребляемая мощность – свыше 3 кВт.
- Наличие стационарных электроустановок промышленного типа (с клеммой заземления; напр. – сверлильный станок, циркулярка и т.п.).
- Наличие ДГУ резервного электропитания.
Как сделать правильно заземление своими руками?
Вначале разберемся с формой и требованиями к заземлителю. Самый популярный — в форме равнобедренного треугольника, где в вершинах вбиты штыри. Существует также и линейное расположение (те же три листа металла, но в линию) и в форме контура — штыри вбиваются вокруг жилого помещения с дистанцией примерно в 1 метр (для домов размером больше 100 кв. м). Штыри друг с другом соединяются металлическими полосами.
Этапы проведения работ своими руками
От места установки штырей до края отмостки дома обязано быть не меньше 2-х метров. В выбранном месте делают траншею в форме равнобедренного треугольника со сторонами 2 м. Ширина траншеи 55-70 см, глубина — 80 см. Чаще всего одну из вершин, находящуюся ближе к дому, соединяют с ним траншеей с глубиной не меньше 0,5 м.
В крайних точках треугольника вбивают штыри (уголок или круглый пруток размером до 3 м). Над дном траншеи нужно оставить примерно 15 см
Обращайте внимание, заземлитель не должен выходить на поверхность грунта. Он расположен ниже уровня промерзания на 50-70 см
К выступающим элементам уголков/стержней крепят с помощью сварки металлосвязь — полоску 40х4 мм. Собранный заземлитель с домом подсоединяют металлической полосой (40х4 мм) либо круглым проводником (диаметром 10-15 мм). Полоску с созданным металлическим треугольником также приваривают. Если все готово, то места сварки нужно очистить от шлака, обработать антикоррозионным покрытием.
После проверки сопротивления защитного контура (как правило, оно должно быть не более 5 Ом) траншеи закапывают. В земле не должно находиться строительного мусора или крупных камней, грунт послойно трамбуется.
К металлической полосе на входе в дом от заземлителя крепят болт, куда приваривается медный проводник в изоляции сечением жилы не меньше 4 мм.
В электрическом щитке заземление подсоединяют к специальной шине. От данной шины «земля» подсоединяется к каждой линии и разводится по всем комнатам. При этом отдельным проводником разводка «земли» по ПУЭ запрещена — лишь в составе общего кабеля. Это обозначает, что когда у вас электропроводка разведена двухжильными кабелями, нужно будет их полностью менять.
Почему запрещено проводить отдельные заземления?
Переделывать во всем доме электропроводку дорого и долго, но когда вы без проблем хотите эксплуатировать бытовую технику и современные приборы, это нужно. Отдельное заземление некоторых розеток неэффективно и порой очень опасно. И вот по какой причине.
Установка двух или больше этих устройств через время приводит к выходу из строя оборудования, включенного в эти розетки. Так как сопротивление контуров будет зависеть от состояния грунта в каждом определенном месте. В определенной ситуации между несколькими устройствами заземления появляется разница потенциалов, приводящая к электротравме или поломке оборудования.
Отдельно о заземлении некоторых агрегатов
В частном доме есть некоторые мощные приборы, потребляющие большие объемы электроэнергии и представляющие повышенную опасность
Важно выполнить правильное заземление этих агрегатов, чтобы обезопасить себя и своих близких
Газовый и электрический котел
К вопросу заземления газового котла в частном доме следует подойти со всей ответственностью. В противном случае вы можете не только лишиться автоматики, очень чувствительной к резкому изменению напряжения, но и рискуете жизнью, так как газ может взорваться от любой искры.
Не расслабляйтесь, если инспектор газовой службы не потребовал от вас установки заземлителя. Это строго не предписано правилами. Позаботьтесь о собственной безопасности, не дожидаясь неприятных последствий.
Схема для газового котла
Для котла можно использовать самодельный контур, о котором мы уже говорили или приобрести готовый комплект.
Статья по теме:
Водонагреватель
Самой распространенной ошибкой в заземлении водонагревателя является подключение его к фазному проводу в розетке. Это грозит аварийным выбиванием фазы. Предотвратить последствия такого отключения может только автоматическое устройство, но оно установлено не на всех агрегатах.
Считается, что подсоединение заземляющих контактов к контуру в земле приводит к преждевременной коррозии корпуса водонагревателя, но тут из двух зол выбирают меньшее. Специалисты рекомендуют одновременно с контуром заземления монтировать с водонагревателем и устройство защитного отключения.
Как заземлить водонагреватель в частном доме в следующем видеоматериале:
Watch this video on YouTube
Статья по теме:
Розетка
Заземление розеток – способ обезопасить все остальные электроприборы в доме. Позаботиться о безопасности жилища следует еще в момент прокладки проводки. Для этого используют трехжильный провод, в котором находятся «ноль» «фаза» и «земля». Очень удобно, если провода будут иметь оплетку разного цвета, это значительно облегчает монтаж.
Современные производители выпускают розетки, в которых трудно что-то перепутать. На всех клеммах стоят четкие обозначения, так что подключить розетку может даже новичок.
Как заземлить розетку в частном доме в видео инструкции:
Watch this video on YouTube
Устройство заземления своими руками: поэтапная инструкция
Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:
- сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
- угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
- гаечные глючи для болтов с гайками М12 или М14;
- штыковая и подборная лопаты для рытья и закапывания траншей;
- кувалда для вбивания электродов в землю;
- перфоратор для разбивания камней, которые могут встречаться при рытье траншей.
Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:
- Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
- Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
- Болт М12 (М14) с 2 шайбами и 2-я гайками.
- Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².
После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.
Выбор места для монтажа контура заземления
В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.
Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.
Выполнение земляных работ
После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.
Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.
Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.
Забивание заземлителей
После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².
Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м
Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу
Сварные работы
После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.
Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.
Обратная засыпка
После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.
После полученную почву необходимо хорошо утрамбовать.
Проверка контура заземления
После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.
Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.
Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.
Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).
Принцип действия заземления
Если человек соприкасается с устройством, у которого на поверхности возникло напряжение, ток уходит в землю не через человеческое тело, а через проводник. Это происходит потому, что у человека сопротивление тела составляет один килоОм, а у проводника — четыре Ома. Поэтому ток выберет самый простой и быстрый путь движения от устройства к земле, которая имеет большую электроемкость.
Самый простой пример заземления, это громоотвод (молниеотвод). Это заземление только между землей и небом. Электрический разряд попадает в длинный металлический штырь, и, не затрагивая самого жилого строения, уходит в землю. В общую схему заземления громоотвод тоже входит.
Финальная стадия – ввод заземления в дом
Хотя все уличные работы по организации заземляющего контура мы уже разобрали, нужно еще подумать о соединении электропроводки и контура заземления.
Для соединения нужно использовать такую же шину, как и для соединения проводников. Лучше всего постараться «дотянуть» металлическую шину прямо к электрощитку, но если это не удастся, стоит сделать это хотя бы с наружной стороны дома, и после соединить при помощи медного провода сечением 6-10 мм2.
Если вам кажется что всё настолько просто, не забывайте о том что есть несколько схем подключения — TN-C-S и TN-S.
Схема TN-S — наиболее современный и надежный тип электропроводки. Такая схема совместима с трансформаторами с глухозаземленной нейтралью, при этом проводники N и PE разделены на протяжении всей линии от подстанции до потребителя. Этот вариант подразумевает использование пятижильного кабеля, благодаря чему обеспечивается максимальная эффективность и безопасность.
Схема TN-C-S — отличный вариант организации заземления на временной основе. Исходя из этой схемы, нейтральная жила N пересекается с проводником PE, при этом в таком случае необходимо несколько точек заземления. От подстанции проводится общий провод PEN, который на подводе к жилому дому разделяется на PE и N. Чаще всего подобные схемы применяются на участках новостроя, или при отсутствии современной электросети в регионе. В последнем случае необходимо дождаться проведения полноценной пятижильной системы службами электросетей.
Главным недостатком второго варианта является необходимость прокладки проводки трехжильным кабелем, который впоследствии всё равно придется заменить более надежным пятижильным. Также при необходимости подключения трёхфазной сети 380В необходимо использовать всё тот же пятижильный кабель. Исходя из всего этого выходит что затраты на монтаж проводки по этой схеме является экономически невыгодным.
Если изначально позаботиться о прокладке правильного типа проводки, внедрение заземления не станет для вас проблемой. Кроме этого, применение пятижильной линии позволит существенно сэкономить, поскольку вам не придется повторно заниматься прокладкой электросетей в собственном доме.
Применение естественного заземления
Согласно правил устройства электроустановок (ПУЭ), устройство заземления в условиях садоводческого товарищества ничем не отличается от аналогичного в условиях коттеджного поселка. Если Вы не находите никакой разницы в ситуации, рекомендуем ознакомиться с правилами обустройства заземляющего контура. Мы же попытаемся обнаружить обстоятельства, упрощающие задачу для дачника.
Приятная новость №1: если мы не пользуемся электроэнергией на даче зимой, не следует беспокоиться о том, что сопротивление заземления заметно увеличивается при замерзании грунта. Таким образом, обеспечив сопротивление 4Ом в условиях лета, нет смысла его проверять в зимний период.
Если не учитывать глубину промерзания почвы, можно выполнить много заземляющих электродов, но небольшой длины. Таковое желание точно возникнет в условиях каменистой почвы.
Приятная новость №2: на дачном участке велика вероятность наличия так называемого естественного заземления, к которому нужно только подключиться. Например, это может быть:
- металлическая труба водозаборной скважины;
- металлический цельносварной водовод, уложенный в грунт;
- стальные трубы забора;
- прочие железобетонные и металлические конструкции в земле;
- армированный фундамент постройки.
Последний вариант очень удобен: надо просто приварить шину заземления к арматуре фундамента. Это возможно сделать только во время его обустройства, причем отдельные металлические элементы должны быть также соединены с помощью сварки.
Все прочие варианты естественного заземления доступны, необходимо только правильно подсоединиться и проверить сопротивление растеканию тока в земле. Последнюю операцию следует выполнить с помощью специалиста, который имеет специальный прибор. С этим человеком как раз и следует проконсультироваться: можно ли применять выбранный объект в качестве заземления.
При подключении к естественному заземлителю из стали к нему необходимо приварить болт диаметром 8-10мм. На болт следует навернуть две гайки с двумя шайбами. Между шайбами зажимают защитный проводник сечением не мене 10мм2. Если в качестве элементов заземления используется металлический забор, придется приварить болт к каждому столбу и подключить ко всем столбикам один непрерывный провод защиты.
Готовим нужный треугольник
Место установки электродов выбирается так, чтобы было удобно подвести заземляющую шину к распределительному щитку. Но проектные размеры не являются обязательными. Стороны треугольника могут быть и менее трех метров в длину, а глубина забивки штыря может быть уменьшена до 2-2,5 метров. Может быть увеличено и количество электродов, если грунт оказался плотным и на проектную глубину забить штыри не удается.
После разметки на выбранном месте, можно отрыть небольшой котлован на глубину до 1 метра. Одновременно копаем траншею такой же глубины для шины заземления от контура к цоколю дома. Иногда вместо котлована выкапывают траншеи по периметру создаваемого контура, что несколько упрощает процесс земляных работ
Нужно лишь обратить внимание, чтобы их ширина позволяла свободно проводить сварочные работы и забивку электродов. Края электродов, которыми они будут уходить в землю, лучше обрезать под углом и заострить шлифмашинкой
Помните, что металл должен быть неокрашенным.
Электроды вбиваем кувалдой в землю в намеченных местах так, чтобы они выступали над уровнем поверхности примерно на 200 мм. Затем их соединяем с помощью электросварки общей шиной из стальной полосы. От применения болтовых соединений лучше воздержаться — резьбовой контакт под землей быстро окислится, и сопротивление контура критично возрастет. Теперь можно прокладывать шину из такой же стальной полосы к фундаменту дома.
Советы эксперта
Перед точкой крепления на цоколе нужно предусмотреть небольшой изгиб, чтобы компенсировать линейные подвижки шины при перепадах температур. Полоса должна завершаться приваренным болтом с резьбой М10, к которому и будет крепиться медная клемма с проводом заземления на распределительный щиток.
Отличия между традиционным и штыревым заземлением
Традиционный контур заземления, который обычно монтируют самостоятельно, представляет из себя весьма громоздкую и трудоемкую подземную конструкцию.
Забивается несколько вертикальных электродов (уголок, труба, прут), между ними прокапывается траншея, и все они соединяются между собой горизонтальными связями (шиной или прутком).
Расстояние между вертикальными электродами должно быть не меньше их длины. Чем же плох такой способ?
Во-первых, мало кому охота перекапывать свой участок метровыми траншеями, а если территория оказалась уже облагорожена, то вообще возникает тупиковая ситуация. Кроме того, все эти ржавые металлические уголки, трубы и шины, находясь в земле, через несколько лет эксплуатации (буквально за 5-7 лет) начинают усиленно разрушаться.
Поэтому на сегодняшний день большую популярность получила другая система заземления, а именно — модульно штыревая или глубинная. Наиболее известные фирмы производители в наших краях Galmar и ZandZ.
Как известно, сопротивление заземляющего устройства зависит от:
типа грунта
времени года
глубины залегания электродов
Таким образом, если один электрод путем постепенного наращивания, забить на максимально возможную глубину, то можно получить идеальные показатели сопротивления. На этом принципе и работает глубинное заземление.
намного долговечнее
на порядок проще в монтаже
и при этом стоит уже не так дорого (можно найти комплекты порядка 5000 рублей)
Плюс ко всему этому, весь монтаж обходится без сварочных работ.
Именно необходимость сварки многих останавливает от самостоятельного выполнения данной работы. Либо нет аппарата, либо нет необходимых навыков.
Вот и приходится нанимать сторонних электриков.
Все заземление занимает место на территории вашего дома, буквально несколько квадратных сантиметров.
А еще его без проблем можно сделать прямо в подвале здания.
В среднем выходит, что в частном доме без котла для достижения требуемых 30 Ом, придется забить электрод общей длиной на 6-9 метров. Для дома с газовым отоплением (R=10 Ом) – на 9-15 метров.
Это усредненные показатели. Более точные данные всегда индивидуальны и напрямую зависят от региона, где вы проживаете, качества и состава грунта.
Если ваш дом построен на песке, однозначно покупайте 15-ти метровый комплект. Даже без наличия газового котла.
Расстояние трассы заземлителя от стены также регламентируется. В отличие от вводного кабеля оно должно быть не менее 1 метра.
Для подземного кабельного ввода этот показатель – 0,6м. Почему так, подробно читайте об этих и других требованиях в отдельной статье.
Инструкция по установке заземления
Закончив подготовительные работы, приступают к монтажу.
Раскопка траншей
Копают траншеи на глубину 0,5–1 м по периметру создаваемого контура. В направлении вводного щита от ближайшего к нему стержня также роют котлован для шины заземления. Ширина траншей – около 50 см, чтобы в ней помещался человек для работы.
Монтаж контура
Заостренные стержни забивают в землю. Над дном траншеи они должны выступать на 20 см. Между электродами укладывают перемычки, подгоняют их по длине. Из такого же материала прокладывают шину в направлении вводного щита. Ее конец изгибают буквой «Г», закрепляют на цоколе дома. Изгиб нужен для компенсации расширения стали при температурных колебаниях.
Если заземлительный провод требуется подвести к щиту, который находится в домике, проделывают отверстие в цоколе, укладывают пластиковую гильзу. Дальше можно использовать 2 способа. При первом проводник соединяют с шиной на улице. Сквозь гильзу пропускают провод, прикрепляют к корпусу щита.
Сварка
Шины приваривают к электродам. Такое соединение наиболее надежное и долговечное. Коррозия не способна настолько нарушить контакт, чтобы сильно увеличить сопротивление.
Способ без сварки
Болтовое соединение быстро покрывается ржавчиной. С течением времени надежность конструкции уменьшается.
Чтобы она служила дольше, делают следующее (если невозможно применить сварку):
- Используют оцинкованные гайки, болты, шайбы.
- Обрабатывают резьбовые контакты после крепления антикоррозионным средством.
- В завершение монтажа оборачивают места сочленений изоляционной лентой.
Засыпка и проверка сопротивления
Завершив монтаж, проверяют работоспособность контура. Вызов специалистов выльется в большую сумму. Покупать дорогостоящий специальный прибор для одноразового использования нецелесообразно.
Проверить его можно самому лампой мощностью не меньше 100 Вт. От нее 1 контакт подключают к фазе, другой – к заземляющему контуру. Яркое горение – признак правильного монтажа. Можно засыпать траншеи. Тусклый свет – плохие контакты элементов конструкции. Если лампочка не засветилась – допущена ошибка, нужен пересмотр системы.
Распространенные ошибки при выполнении монтажных работ
Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:
- Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
- Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
- Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
- Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
- Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.
Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается быттехника.
