Как установить парогенератор для бани своими руками - инструкция по установке электрического парогенератора

Изготавливаем своими руками парогенератор для отогрева труб

Как и в предыдущем случае, парообразователь должен быть мобильным, чтобы установку можно было перемещать на значительное расстояние. Помимо гибких шлангов, для подключения установки к водопроводу потребуются электрические кабели аналогичной длины.

Рассмотрим подробно, как сделать своими руками парогенератор для универсальных целей из хлама. Таким генератором можно промывать детали бытовых приборов, которые нельзя демонтировать, к примеру, радиаторы кондиционеров.

Иллюстрация	Описание действия

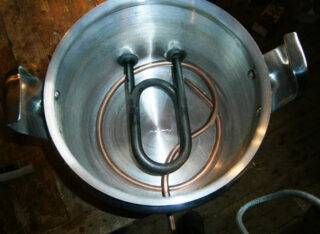

	Для работы нам потребуются самые простые вещи, которые наверняка завалялись у вас в гараже. Одна из них – старый электрический чайник. Забираем от него самое ценное – нагревательный элемент.

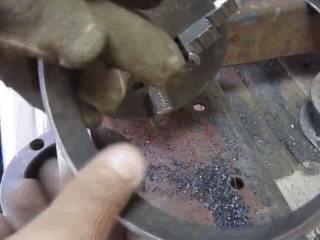

	Вытачиваем 150 трубу под нужный размер, подрабатываем края.
	И вставляем наш «девайс».

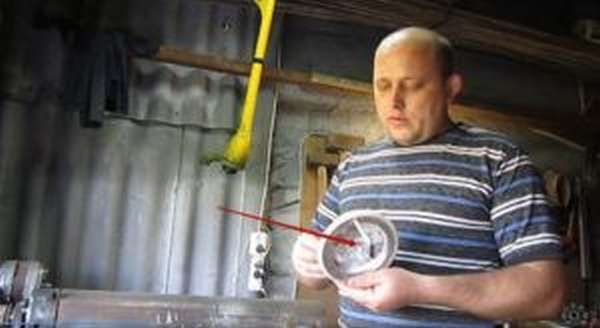

	Вытачиваем переходник для крепления нагревательного элемента.
	Крепим обод на пластмассовое основание.
	Фиксируем внутри трубы обычными болтами, для электропроводов вытачиваем отверстие. Вместо ножек, используем шланды.
	Сверху к конструкции навариваем лист, привариваем штуцер, закрепляем тройник и кран для заливки воды, клапан от бойлера с регулировкой и кран для выхода пара с заглушкой.
	Дополняем конструкцию обычным водопроводным шлангом и пистолетом (использован обычный для пены).
	Парогенератор работает от розетки, для мобильности оснащён вот такой ручкой.

Устройство и принцип работы

Самые простые изделия состоят из:

резервуара для воды;
нагревательного элемента
подающей трубки.

В промышленных агрегатах есть множество дополнительных элементов, обеспечивающих расширенный функционал устройства. Для домашнего применения такое оборудование обязательно пригодится, но главным недостатком станет высокая цена

Именно поэтому следует обратить внимание на возможность самостоятельного изготовления парогенератор для авто и прочих хозяйственных нужд своими руками

Суть работы парогенератора:

В резервуар подается вода, желательно фильтрованная и очищенная от взвесей металла. Это увеличит срок службы самодельного прибора и поможет избежать частой прочистки сопла.
При включении нагревательного элемента вода начинает нагреваться и испаряться, попадая в расширительный бачок, откуда по трубопроводу выходит через сопло.

Полученный пар можно направлять на загрязненную поверхность, а также использовать для сауны или финской бани.

В большинстве покупных моделей можно регулировать температуру и интенсивность испарений. Несмотря на то, что домашние модели лишены этого преимущества, они также неплохо справляются со своими функциями, а главное, отличаются доступной стоимостью.

Производители парогенераторов

Большая часть этой техники имеет импортное происхождение. Но к кампании финнов, швейцарцев и немцев не так давно присоединился российский производитель — Теплодар. Их оборудование радует. Во-первых, низкой ценой — она в 2-3 раза меньше, чем устройства аналогичной мощности лидеров рынка (Теплодаровские стоят 6,5 — 8,5 тыс. рублей, а все остальные — от 18 до 28 тыс. руб.) Во-вторых, лучшими кондициями пара.

Есть еще одно российское предприятие, которое выпускает парогенераторы для бань, хаммамов и саун. Это воронежское предприятие «ПАРОМАКС», которое производит ТЭНы и одноименные генераторы пара.

Один из способов установки парогенераторов для бани

Как и в ситуации с печами для бани, лидерами рынка читаются финны: фирма HELO выпускает эргономичные парогенераторы в большом диапазоне мощностей, с различными дополнительными функциями (возможность ароматизации пара, предварительная очистка подаваемой воды, система очистки бака, цифровые пульты управления и т.п.) Не отстает и Sawo — у них тоже немалый выбор.

Популярны также изделия шведской фирмы Tylo, которые отличаются высокой надежностью и неприхотливостью условиям эксплуатации. Еще на рынке присутствуют парогенераторы фирмы Harvia, выпускающей надежные и качественные приборы.

Парогенератор финской фирмы HELLO

В меньшем количестве присутствуют немцы: фирмы Eos, Dr. Kern представляют нечасто встречающиеся на рынке вертикальные модели. Они устанавливаются на пол и имеют вид небольших колонн.

Подключение пульта управления

Парогенератор рассчитан на использование с большинством пультов управления (регуляторов), как российского производства, так и импортного. В качестве пульта управления можно использовать терморегуляторы, регуляторы влажности, таймеры. Для возможности использования с парогенератором пульт должен иметь выход в виде нормально разомкнутого реле или управляющего напряжения 220в.

ВНИМАНИЕ!

Ниже указаны различные схемы подключения регуляторов

Режим без регуляции (заводская установка)
Если выход регулятора – напряжение 220В (пульт идущий в комплекте подключается по этой схеме)
Если выход регулятора — переключающий контакт (реле)

Создание самодельной электрической парогенераторной печи

На рынке представлен огромный ассортимент парогенераторных установок для бань и саун. Но при желании подобный агрегат можно изготовить самостоятельно.

Предлагаем доступную пошаговую инструкцию к тому, как сделать парогенератор своими руками.

Прежде чем приступить к созданию прибора, следует увеличить показатель инертности парильного отделения. Самый доступный вариант – увеличить количество и массу банных камней, уложенных в емкости из оцинкованной сетки.

Все работы проводятся в следующем порядке:

Емкость для камней устанавливается на электропечь.
На дно выкладываются камни.
Сверху на камни помещается паровая установка.
Выполняется жаростойкий экран из красного кирпича. Труба, оснащенная экономайзером, закрывается магнезитными листами, которые устанавливаются на основание.
Выполняется дополнительная выкладка камней для предотвращения теплового излучения.

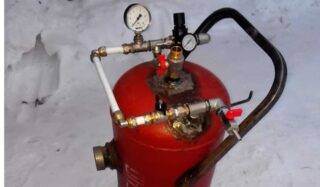

Чтобы изготовить самодельный парогенератор, можно взять пустой газовый баллон. Для работы следует подготовить:

баллон от газа;
нагревательные элементы;
стрелочные манометры;
шаровой кран.

Инструкция по созданию парогенератора

В качестве основы для прибора берут использованный баллон от пропана. Перед началом работ остатки газа спускают через входной клапан, а внутреннюю часть корпуса очищают теплым мыльным раствором до полного удаления запаха. Подготовленный баллон тщательно просушивают.
Выполняют врезку нагревательных элементов. Количество тэнов выбирают с учетом объема резервуара: на 10 литров жидкости – 3 кВт. Монтаж элементов осуществляют в нижней части корпуса

Важно помнить, что готовое крепление должно выдерживать рабочее давление в 6 атмосфер.
Верхнюю часть корпуса оснащают 4 выходными трубками с резьбой. К ним подсоединяют элементы автоматики, а также клапан для подачи жидкости и снижения давления.
В боковой части корпуса с отступом в 12 см от верха сваркой фиксируют трубку, оснащенную шаровым краном, который предназначается для контроля над водяным уровнем в баллоне

По мере наполнения резервуара водой кран остается открытым, после чего закрывается.
Газовый клапан из латуни используется для того, чтобы создать элемент для вывода образованного пара. Деталь распиливают на две равные части, демонтируют стержень и проделывают входное отверстие размером 16 мм. Нарезают резьбу и устанавливают кран с шаровым механизмом.
Функцию датчиков для контроля над температурным режимом и рабочим давлением в системе выполняют стрелочные манометры. Для этого достаточно сделать правильное подсоединение приборов к парогенератору.

Что такое парогенератор

Чтобы добиться появления нужного пара в бане обычным способом, нужно соблюсти ряд условий:

Камни в печи обязательно разогреть до определённой температуры;
Соблюсти размеры каменки, чтобы сохранить теплоёмкость при попадании на неё воды;
Для появления и поддержания необходимого количества пара нужно постоянно подливать воду на камни.

Парогенератор предназначен для преобразования воды в пар

Парогенератор является агрегатом, предназначенным для преобразования воды в пар. Прибор ускоряет и облегчает создание в парной условий, обязательных для принятия банных процедур. Помимо этого, применяя этот агрегат, в некоторых случаях можно отказаться от использования печи-каменки.

Для чего нужен

Существует три основных типа традиционных бань, главными отличиями которых являются количество, температура и влажность пара.

Тип бани	Температурный режим, ºС	Влажность воздуха, %
Русская паровая	60–80	50–80
Финская сауна	80–140	2–15
Турецкий хаммам	40–50	90–100

Для создания необходимого климата в парной любого типа с помощью печи-каменки нужно много времени и опыта.

Практически все заводские парогенераторы универсальные, имеют несколько режимов работы, позволяющих их использовать в русской бане, хаммаме или сауне.

Но даже собранный самостоятельно парогенератор можно настроить для любого типа парной.

Устройство

Конструкция агрегата для любого типа парилки одинакова и включает в себя:

Ёмкость для воды;
Систему очистки жидкости;
Нагревательный элемент;
Парообразователь;
Насосы для подачи воды и пара;
Контрольно-измерительные приборы;
Аварийные датчики и клапаны;
Блок управления.

Агрегат снабжается патрубками для соединения с системой водоснабжения и паропроводом, сливным краном. Снаружи размещены разъёмы для установки датчиков, контролирующих параметры работы. При помощи поступающих от них сигналов микропроцессор регулирует интенсивность и качество вырабатываемого пара, позволяя сохранять необходимую температуру.

Схема устройства парогенератора

Парогенераторы современного типа снабжены дополнительным выносным пультом управления, дающим возможность регулировать работу агрегата на расстоянии.

Принцип работы парогенератора

Основной функцией любого парогенератора является преобразование воды в пар. Простейший парогенератор по принципу работы напоминает собой электрочайник.

Ёмкость с размещёнными в ней нагревательными элементами наполняется водой. При температуре кипения образуется пар, поступающий по паропроводу внутрь бани. Температура пара регулируется создаваемым в ёмкости давлением.

Виды парогенераторов

Агрегаты бывают автономными и автоматическими. Первые снабжены ёмкостью для воды, которую периодически нужно пополнять. Автоматические агрегаты присоединяются к системе водоснабжения. Объём воды в них контролируют датчики.

По виду используемого для нагрева элемента парогенераторы делятся на:

Электродные. Вода является проводником между двумя электродами. Нагрев жидкости происходит за счёт ускорения движения молекул жидкости. Производительность зависит от количества воды и содержания в ней солей. В итоге количество и качество пара постоянно меняются и трудно контролируются. Электроды со временем растворяются и подлежат замене.
Индукционные. Принцип работы такой же, как у микроволновой печи. Разогрев воды происходит за счёт движения её молекул в переменном электромагнитном поле. Достоинством является быстрый нагрев всего объёма жидкости. Технология относительно дорогая. Требует защиты пользователя от вредного воздействия поля экранами. Пока применяются только в промышленности.
Печные. Камеры для подачи воды и образования пара размещаются на стенках электрической или твердотопливной печи. Часто применяются в финских саунах.
С трубчатыми электронагревателями (ТЭН). Самый распространённый вид парогенераторов. Используются такие же ТЭНы, как в электрочайниках, бойлерах. Простые конструкции. Требуют постоянного контроля уровня воды, иначе перегорят. Со временем на элементах скапливается накипь, которую следует удалять.

Парогенератор с трубчатыми электронагревателями

В зависимости от размеров парилки подбирается мощность парогенератора

Объём парилки, м³	Требуемая мощность, кВт
4–5	4–5
6–10	5–8
10–14	8–10
15–18	10–12
более 18	16

Более мощные парогенераторы выпускаются для промышленных целей и в быту не применяются.

Типы парогенераторов

Если мы хотим получить более быстрый выход на режим образования пара, более гибкие методы управления процессами, то нам стоит обратить внимание на источники пара несколько иного характера. Практически все они в качестве источника тепловой энергии используют электрический ток

На основе ТЭНов

ТЭН — трубчатый электрический нагреватель — широко известен в быту. Электрические чайники, стиральные машины, бойлеры несут его в качестве источника термических процессов. Основной недостаток таких приборов это склонность к образованию известковых отложений на металлической контактной поверхности, что в свою очередь снижает эффективность его теплоотдачи. Некоторое снижение остроты проблемы сулит применение нагревателей, имеющих керамическое тело,- но они существенно дороже металлических.

Второе на что следует обращать внимание — это постоянный контроль за недопущением снижения воды в камере генерации ниже минимального уровня. Стоит оголить нагревательный элемент такого типа, как тут же происходит его перегрев и выход из строя, за счет физического разрушения токопроводящей цепи

В остальном, парогенераторы с использованием ТЭНов очень популярны и находят самое широкое применение: от компактных саун до кустарных цехов по получению контрафактного спирта — острым паром очень удобно разваривать и осахаривать крахмалосодержащее сырье.

Электродные системы

В этом случае, нагревание воды происходит за счет активного движения элементарных частиц между катодом и анодом. Опасности перегрева и выхода из строя токопроводящей цепи здесь не существует в принципе. Проводником тока выступает сама вода. Есть она в камере — цепь замкнулась, процесс начался. Испарилась — автоматически завершился и процесс генерации пара, прекратилось потребление энергии. Производители такого оборудования обещают более высокий коэффициент полезного действия у таких агрегатов и повышенную безопасность эксплуатации.

Индукционные нагреватели

Один из самых высокотехнологичных образцов продуцирования перегретого пара. В быту аналогию можно провести с микроволновой печкой. Чебурек или пицца разогреваются в кухонном агрегате без визуальных процессов, — быстро и эффективно. В промышленности эффект еще более весомый.

С помощью индукционных установок проводят термообработку металлических деталей, за короткий промежуток времени, разогревая изделие весом в несколько десятков килограмм до красного каления. В основу работы индукционных систем положено способность к разогреву вещества в поле, образуемом токами высокой частоты. Проще говоря, принцип работы такого устройства заключается в передаче теплоносителю энергии магнитного поля.

Паровая пушка для бани своими руками, схемы которых мы привели, проще всего реализуется посредством применения ТЭНов, поскольку и индукционный и электродный принцип нагрева требуют ответственного подхода к реализации, подкрепленного фундаментальными знаниями в области электротехники.

https://youtube.com/watch?v=Zdup2nThtxI

Примеры реализации простых сборок генераторов пара для бани можно увидеть в приложенных к этой статье видеоматериалах.

Что это такое?

Что же представляет собой устройство преобразующее воду в пар. Это небольшой резервуар, в котором находится вода, камера испарения, электрический нагреватель, тэн, паропровод или сопло для выхода пара. Умельцы научились оснащать агрегат дистанционным управлением.

Важно! Использующийся в условиях повышенной влажности самодельный агрегат должен быть хорошо защищен, изоляция проводов и кабелей требует особого внимания. Преимуществом устройства является:

Преимуществом устройства является:

компактность, малый вес, возможность его размещения в любом месте;
скорость нагрева;
лёгкость пара полученного естественным путём;
экономичность,

Устройство может быть собрано из деталей ненужных, предназначенных на выброс.

Многие оснащают устройство ароматизатором, датчиками, осуществляющими контроль над парообразованием, некоторые утверждают, что парогенератор способен заменить печку-каменку. Утверждение весьма спорное.

Бытовой сварочный аппарат, старый баллон и новый парогенератор!

Изготовленные на заводе парогенераторы могут работать в различных режимах, способны вырабатывать пар нужной температуры, менять градус от 35° до 95°, менять интенсивность подачи пара, работать в автоматическом режиме по заданным параметрам. Вполне соответствуют требуемым условиям русской бани, финской парной. Сегодня существуют два вида парогенераторов, автоматические, подключенные к подаче воды и автономные, в которые нужно наливать воду вручную. Автономные модели не популярны, они считаются мало практичными и небезопасными. Мощность парогенераторов от 4кВт до 12 кВт.

Важно! Парогенератор мощностью 4 кВт рассчитан на помещение в 4-6м³, 10кВт – 8-10м³, 12кВт – 18 – 20м³, это важно знать при выборе агрегата. Приобретение парогенератора – дорогое удовольствие

Стоимость агрегата мощностью 4кВт – 55000рублей. Может поэтому многие любители хорошего пара решаются на изготовление паропреобразователя своими руками

Приобретение парогенератора – дорогое удовольствие. Стоимость агрегата мощностью 4кВт – 55000рублей. Может поэтому многие любители хорошего пара решаются на изготовление паропреобразователя своими руками.

Устройство парогенератора для бани

Конструкция парогенератора для бани достаточно проста, именно поэтому он сегодня так популярен. По внешнему виду это металлический ящик, в который установлено несколько узлов: бак для воды, элемент нагрева воды, насос, блок управления и система безопасности, состоящая из нескольких датчиков.

Многие могут сказать, что это достаточно большой список элементов парогенератора для бани, но, как ни странно, бытовые приборы имеют небольшие габариты. Конечно, промышленные образцы – это мощное оборудование с более качественными элементами, да и их количество превышает обозначенные выше. Соответственно и размеры промышленных парогенераторов для бань и саун в разы больше.

С внешней стороны ящика два вывода в виде трубок, которые обеспечивают ввод и вывод воды. Они подключаются к системе водоснабжения. Бачок для воды обязательно снабжается сливным краном. Сегодня многие производители предлагают модели, в которых устанавливаются специальные дозаторы. В них заливаются ароматические масла или травяные настойки, которые смешиваются с водой и в виде пара поступают в сауну или баню.

На панели управления можно выставить температурный режим работы устройства, а также периодичность вспрыскивания пара в помещение бани. Сегодня можно на рынке приобрести автоматические модели и полуавтоматические. Необходимо отметить, что совмещение электричества и влажности – опасный симбиоз, поэтому все парогенераторы для сауны и бани оснащаются системой безопасности, где необходимо выделить блок автоматики и датчик, реагирующий на неполадки прибора. Оптимальный вариант – это парогенератор для бани, который в своем составе имеет систему самотестирования. То есть, автоматика периодически проверяет все узлы и детали агрегата на исправность. Если какой-то узел при работе снижает свои характеристики, парогенератор тут же отключается.

Тестирование обязательный этап

Тестирование необходимо, чтобы проверить герметичность обеих емкостей, уровень жидкости, подключение к электросети. Но главное, достаточное ли количество пара выдает установка.

Любому агрегату, работающему с водой, требуется обслуживание, удаление накипи, проверка КПД. Необходимо протестировать агрегат на случай таких неприятных ситуаций как:

отсутствие воды;
перепад напряжения;
перелив воды.

Если такого не случается парогенератор работает долго, не создавая проблем. Не лишним будет установка фильтра, особенно если в воде большое содержание солей, песка.

Известные некоторые хитрости, приспособления, защищающие от перелива. Устанавливаются манометры для наблюдения за давлением в корпусе, термометры, фиксирующие температуру.

Важно знать, что самодельный парогенератор вещь не только полезная, но и опасная. Неправильная сборка, ошибочный расчёт, может привести к электротравмам, ожогам

Стоит сто раз подумать, прежде чем приступить к сборке устройства. И если нет возможности приобрести хорошую качественную технику, к которой относится HARIVA, TYLO, SAVO, может лучше париться старым добрым способом, плеская воду из деревянного ковша на камни дровяной печи.

Парогенератор: принцип действия

Парогенератор — это просто ёмкость с электронагревателем, по своему устройству очень похожая на электрочайник. Принцип действия предельно прост: наливается вода, включается нагреватель, жидкость закипает и превращается в пар. В крышке имеется клапан, который можно отрегулировать на то или иное давление открывания. Таким образом, имеется возможность получать пар различной температуры. Он может быть сырым, если пользователь намерен создать атмосферу турецкой хаммам, либо перегретым — для русской бани.

Электропарогенератор: общий вид

Заметим, что сырой пар в хаммам не является тяжёлым, то есть не даёт ощущения духоты, поскольку такая баня нагревается до сравнительно низкой температуры — 45 градусов.

Парогенератор может работать в паре с каменкой. В этом случае производимый им пар подаётся на камни для окончательного догрева. Такая схема позволяет обойтись небольшими затратами дорогостоящей электроэнергии и одновременно понизить температуру камней, уменьшив нагрузку на печь и продлив тем самым срок её службы.

Другой вариант — использование вообще без каменки. Расходы на электричество возрастут, но зато не придётся строить массивную печь с фундаментом и дымоходом, нужно будет только обустроить в парной систему отопления.

Вот на что нужно обращать внимание при выборе парогенератора:

Мощность

Этот параметр следует увязывать с объёмом парной. Зависимость примерно такая:

для объёма в 4–5 м3: 4–5 кВт;
для 10–13 м3: 8–10 кВт;
для 15–18 м3: 12 кВт;
свыше 18 м3: 16 кВт.

Выпускаются парогенераторы и с большей мощностью, но это уже не бытовые модели.

Электронагреватели: виды и фото

В современных парогенераторах применяются следующие системы нагрева:

ТЭНовые: преобразование электрической энергии в тепловую осуществляется при помощи трубчатого электронагревателя (ТЭНа), так же как в бойлере или чайнике.
Электродные: внутри ёмкости имеются два электрода, между которыми протекает ток. Проводником электричества выступает сама вода, отчего она и греется (подобно нагревательной спирали в ТЭНе). Электродный нагреватель имеет простейшую конструкцию (электроды — это всего лишь металлические стержни) и не боится перегрева (при отсутствии воды просто не работает). Но электроды постепенно растворяются, и с определённой периодичностью их приходится менять.
Индукционные: обеспечивают быстрый нагрев воды, так как при помощи переменного электромагнитного поля заставляют нагреваться весь резервуар, в котором находится вода.

Следует, правда, заметить, что в большинстве случаев выбирать не приходится: бытовые парогенераторы, как правило, оснащаются ТЭНами.

Способ подачи воды

Существуют две разновидности парогенераторов:

С возможностью подключения к водопроводу (имеется клапан с сервоприводом, при помощи которого аппарат заправляет себя самостоятельно).
Без таковой (воду заливает пользователь).

Первая разновидность парогенераторов более удобна в работе и не может остаться без воды из-за забывчивости пользователя. Но если вода в водопроводе имеет низкое качество (жёсткая или содержит большое количество ржавчины, песка и других примесей), то вторая разновидность окажется более предпочтительной, так как она даёт возможность владельцу использовать подготовленную воду или добытую из чистого источника.

Разнообразные опции

Вот чем оснащены самые практичные модели парогенераторов:

блок подготовки воды;
система очистки резервуара;
функция ароматизации пара (имеется специальный контейнер, в который нужно капнуть некоторое количество ароматического масла);
пульт дистанционного управления;
электронный модуль управления, при наличии которого парогенератор может работать автоматически (пользователь задаёт желаемую температуру, периодичность подачи пара и пр.);
дисплей, на котором отображается информация о режиме работы и о запрограммированных установках.

Для справки: часто парогенераторами называют устанавливаемые на металлических банных печах конструкции, призванные заменить собой каменку. Они могут иметь вид батареи из пластин, стакана с воронкой, заполненного дробью и металлическими обрезками и т.д.

Как пользоваться и обслуживать парогенератор

Парогенератор устанавливается в отдельном техническом
помещении недалеко от парной хамам.
Делается небольшое расстояние между устройством и парной. Иначе пар обратится в
капли воды. Максимально допустимое расстояние – 10 м. Если дистанция будет
больше, процесс конденсации начнется прямо в паропроводе.

Рекомендуется ежемесячно проводить обслуживание датчиков
уровня воды со штифтовой конструкцией. При обнаружении известкового налета, его
необходимо аккуратно снять, не повреждая целостность изоляции. Для чистки не нужно
использовать металлические инструменты.

Известковые отложения образуются из-за жесткости воды. Они приводят
к поломкам. Частота очищающих процедур устанавливается в зависимости от качества
воды. При использовании химических реагентов необходимо соблюдать инструкции.

Налет можно убрать при помощи лимонной кислоты, отмеряя 50-80
грамм на 1 литр воды. Пары раствора лимонной кислоты безвредны. Как это делать:

Растворите 50-80 граммов лимонной кислоты 1 л
воды;
Включите парогенератор и подождите 10 минут;
Выключите парогенератор при помощи главного
выключателя;
Снимите заглушку с верхней части парогенератора;
Заполните бак для воды раствором лимонной
кислоты и вставьте заглушку обратно;
Оставьте раствор на один час;
Промыть, сливая воду через дренажный клапан;

Краткий перечень рекомендаций:

Если вода слишком жесткая, нужно установить
специальное оборудование для ее подготовки.
Используя аппарат в коммерческих целях, нужно
оснастить его автоматическим клапаном. Он служит для промывки и слива воды.
Многие современные устройства заранее оборудованы подобной системой.
Паровые сопла можно промывать мыльным раствором.
При монтаже устройства нужно предусмотреть
аварийный вентиль для перекрытия системы, снабжающей оборудование водой.

Работающий парогенератор сильно нагревается. Во время технического обслуживания
не нужно трогать его голыми руками.

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками

Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды

Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент

Изготовление парогенератора

Парогенератор из газового баллона

Проще всего сделать печной парогенератор своими руками. Для этого на внутренней стенке топки наваривают полости. Воду в них заливают через лейку, а пар выводят с помощью пароотвода. Получают таким образом только насыщенный пар, чаще всего сырой. Но так как он смешивается с большим объемом нагретого воздуха и паром, полученным на каменке, результат оказывается вполне достойным.

При некотором умении можно сделать и электрический парогенератор в баню своими руками. Для такой модели потребуется:

газовый баллон объемом на 27 л;
ТЭН или другие трубчатые нагреватели;
паронитовые прокладки, предохранительный клапан, кран и шаровой кран;
гофрированный металлический шланг или труба;
манометр;
сварочный аппарат;
болгарка, дрель, ключи.

Также потребуются разнообразные соединительные детали и прокладки: сгоны, муфты, фум-лента.

Парогенератор из молочного бидона

Работы начинают с подготовки материалов. Газовый баллон опорожняют, отворачивают вентиль и сливают газовый конденсат. Затем наполняют емкость водой, чтобы жидкость вытеснила остатки газа.

Срезают верхнюю часть баллона по сварочному шву. Изнутри моют с моющими средствами.
В нижней части на дистанции 1 см от дна высверливают отверстия под ТЭН – такого же диаметра. Устанавливают ТЭНы так, чтобы они не соприкасались, и герметизируют прокладками.
На высоте в 10 см от дна в емкость врезают патрубок для подачи воды. На него ставят термостойкий шланг и опускают его в прозрачную емкость: по этому сосуду будут определять уровень воды в аппарате.
На отрезанную крышку закрепляют манометр и предохранительный клапан. Лучше выбрать прибор с электрическим реле, который сможет отключать ТЭНы при достижении определенного давления.
К вентилю подключают паропровод дросселирующим элементом. Эту роль выполняет фрагмент стальной трубы в 50 см с отверстиями диаметром по 2–3 мм. Элемент позволяет немного спустить пар, чтобы последний не вырывался из шланга под слишком высоким давлением.
Корпус электронагревателя оснащают U-образным замком. В его углубление укладывают резиновый уплотнитель.
На стенки баллона и на боковые части крыши приваривают Г-образные железные шпильки диаметром в 10 мм и гайки на 12 мм.
Собирают вместе все детали генератора.

Как установить парогенератор для бани своими руками: используем электрический парогенератор
