Как выбрать электрический теплый пол: советы, расчеты и схемы

Инфракрасная пленка – особенности нагрева

В отличие от описанных выше видов, инфракрасные полы отличаются устройством и способом нагрева. Греющими элементами являются карбоновые стержни. При этом они не подвергаются перегрузке, так как выступают саморегулирующимися, а также могут выдерживать большой вес (располагаться под громоздкой мебелью) и обладают устойчивостью к механическому воздействию.

Инфракрасный теплый пленочный пол

При нагреве не происходит выделение электромагнитных импульсов, из-за чего инфракрасные маты отнесены к экологически безопасным способам.

Монтаж легко осуществить самому. Необходимо на подготовленный слой изоляции расстелить рулоны, фиксируя их обычным скотчем. При этом медная полоса должна находиться сверху, а укладка происходить в сторону размещения терморегулятора.

Максимально допустимо проложить длину до 8 м.

После потребуется установить контактные зажимы на медной полосе и заизолировать их. Места срезов промазать битумным герметиком. К зажимам подсоединяются провода, которые подключаются к терморегулятору. Непосредственно на пленку можно стелить ламинат или линолеум.

Выбор для конкретной комнаты

Если это будет основной источник тепла и стены комнаты выходят на улицу, то однозначно кабельная система. В других случаях, возможны варианты, в зависимости от напольного покрытия.

Например, под ламинат или мягкие напольные покрытия, рекомендуется плёночная система. Но если соблюдать некоторые условия при монтаже и подборе материалов для финишной отделки полов, то и линолеум, и ламинат будут хорошо выполнять свою функцию с кабельной системой нагрева.

При выборе, опирайтесь на следующие пункты:

• Основной это источник тепла, или второстепенный;
• Требуемая мощность;
• Возможность залива стяжки;
• Под какое напольное покрытие готовится система.

Тщательно проанализируйте все данные, и выбор станет очевидным.

Как выбрать модель тёплого пола?

При решении, как выбрать ту или иную модель тёплого пола, следует руководствоваться следующими критериями:

• будет ли служить тёплый пол главным источником тепла в доме или только дополнительным;
• какое напольное покрытие планируется использовать в помещении;
• какова общая высота помещения и состояние его перекрытий.

Различные напольные покрытия требуют установки разных нагревательных элементов. Не все системы подходят для ковролина или плитки, а другие нельзя положить под паркет или ламинат, поэтому нужно выбирать, какой лучше электрический теплый пол под конкретное финишное покрытие.

Электрический тёплый пол под плитку

Под керамогранит и керамическую плитку можно подложить:

• саморегулирующиеся и резистивные кабели;
• стержневые системы;
• кабельные маты.

Зато здесь нельзя использовать инфракрасные плёнки, поскольку они вступают в конфликт с плиточным клеем.

Если уж и требуется их совместить, то тогда на нагревающую плёнку нужно положить армирующую сетку, и уже затем залить всё плиточным клеем. Но при этом значительная часть теплового излучения застревает в этих слоях. Поэтому такой вариант будет неэффективным, к тому же, стержневые маты и инфракрасные плёнки являются наиболее дорогими материалами из всех, применяемых в электрических тёплых полах. Стоит воспользоваться более дешёвым и эффективным решением.

Электрический тёплый пол под ламинат и паркет

Ламинат и паркет можно обогреть следующими системами:

• греющим кабелем;
• инфракрасной плёнкой;
• стержневыми матами;
• кабельными матами.

Хотя можно использовать любую конструкцию, но всё же плёночная оказывается наиболее удобной, поскольку её укладка будет самой простой. Если брать греющие кабели, то следует предпочесть саморегулирующиеся.

Электрический теплый пол под ковролин или линолеум

Под линолеум также можно поместить любые греющие электрические элементы.

Худшими здесь являются электрические кабельные маты и резистивные кабели, поскольку линолеум боится перегревов.

Поэтому, если используются упомянутые выше элементы, то их необходимо дополнить правильно установленным качественным температурным датчиком.

Гораздо лучше с линолеумом сочетать саморегулирующиеся провода и стержневые маты, поскольку те не перегреваются.

Довольно неплохо показал себя в сочетании с этими покрытиями плёночный подогрев. Хотя плёнка боится перегрева (запираний), но температура её плавления очень высокая, что дает дополнительный запас прочности, если температурный датчик системы выйдет из строя.

Технология

Сегодня их можно встретить практически везде: в дошкольных и медицинских учреждениях, административных зданиях, городских квартирах и коттеджах. Тёплые полы используются как совместно с системами другого типа, так и самостоятельно, в качестве единственного источника тепла.

Теплые полы создадут в кухне ощущение уюта и вечного лета.

Несмотря на многообразие конструкций, в основе всех электрических тёплых полов (за исключением инфракрасной пленки) лежит один принцип: нагрев проводника с большим сопротивлением за счёт проходящего через него тока.

Их многочисленные преимущества, получившие признание по всему миру, позволяют успешно конкурировать как с традиционным паровым отоплением, так и с более современными системами, работающими на солярке, твёрдом топливе или газе (например, водяные теплые полы под плитку).

Преимущества

Электрические системы обладают такими преимуществами:

1. Тёплый воздух равномерно распространяется по всей площади и высоте помещения. Конструкция системы позволяет выбрать для каждой комнаты собственный температурный режим, который будет поддерживаться автоматически. Наиболее функциональные модели позволяют даже регулировать нагрев определённых участков, например, прикроватной зоны.
2. Благодаря отсутствию теплоносителя, на нагрев которого требуется определённое время, электрические системы значительно быстрее достигают нужной температуры.
3. При повреждении электрического кабеля найти проблемный участок можно с помощью специальной аппаратуры, поэтому для устранения неисправности не потребуется демонтировать весь пол, достаточно будет вскрыть лишь ограниченный участок.
4. Электрические системы отличаются длительным сроком службы (по гарантии производителя – до 10 лет, фактически – до 50 лет).

Минусы

У электрических систем имеются и собственные недостатки:

1. Большой расход электроэнергии электрическими теплыми полами, суммарная стоимость которой через несколько лет может превысить стоимость самой системы. По этой же причине использование электрических тёплых полов ограничено в зданиях со старой или недостаточно мощной электропроводкой.
2. Такие системы (за исключением инфракрасных) излучают вредное для здоровья магнитное поле.
3. Ошибки при монтаже иногда приводят к неравномерному нагреву пола, в результате чего покрытие (ламинат или паркет) может покоробиться.

Какие известные разновидности электрических полов существуют

Современный рынок материалов для строительства представляет своим потребителям три различных электро-пола:

1. Пленочные.
2. Нагревательные кабели.
3. Нагревательные маты.

Пленочные электрические полы еще называют инфракрасными. С их помощью можно за считанные часы провести раскладку обогрева и не уменьшить объем комнаты. Такой вид пола станет обеспечением быстрого роста температур в любой комнате.

Традиционно установка пленочного пола начинается с планирования раскладки инфракрасных пластин в помещении. Не забывайте убрать из общей площади, площадь занятую мебелью. А теплоотражающий материал должен располагаться по периметру всего помещения.

Если такой пол будет использоваться как главная система обогрева, то размер покрытия обязан составлять не меньше чем 70 %. В виде дополнительного – будет достаточно 45%, от общей площади.

Нужно запомнить, что размер полос пленочных полов обязан быть не более 7 метров – если ширина в 1 метр; 10 метров – 0,8 метра; 13 метров – ширина 0,5 метра.

Разрезаются полосы пленочного пола строго по указанному месту разреза, и укладываются медными элементами вниз. Нужно обязательно избегать перекрытий соседних участков, а по окончанию раскладки скрепить полосы между собой специальным скотчем, применяемым в строительстве.

Нагревательные кабели отличаются от других видов своей большой линейной мощностью. Именно из-за этого он обязан быть расположен в слое цементной стяжки толщиной около 5 сантиметров. Для укладки таких электрических полов требуется определенная степень квалификации, а сама система пригодна к использованию не менее чем через месяц.

Маты для обогрева имеют маленькую мощность, поэтому их можно размещать в слоях плиточного клея прямо под плиткой из керамики. Поскольку электро-кабель закреплен на сетке из пластика, установка такого вида теплого пола не представит большого труда, и ее можно выполнить самостоятельно. Необходимо для этого просто разложить нагревательные маты на напольной поверхности, придавая им необходимую форму, разрезая сетку, но не сам кабель.

Смонтированная конструкция готова к использованию уже через пару дней после абсолютного высыхания клея. Расположение матов непосредственно под плитами даст возможность достичь эффекта «теплых полов» за очень короткий промежуток времени.

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

• пленочное инфракрасное покрытие;
• греющий кабель;
• термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

• толщины материала;
• мощности приборов на 1 кв. метр;
• максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

• уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
• температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Инфракрасный стержневой пол

Еще одна разновидность электрических кабельных матов – инфракрасные стержневые или карбоновые. Стержневой теплый пол представляет собой карбоновые стержни, соединенные полимерным проводником. Они являются источниками инфракрасного излучения. Мощность такого мата от 130 до 160 Вт на кв. метр, преимущества в сравнении с электрическими матами:

• При монтаже стержневых матов требуется слой стяжки, или скорее, клеевая основа толщиной всего в 3 см.
• Не является источником электромагнитного излучения.
• Система регулирует выделяемое тепло: при перегреве поверхности, карбоновые стержни перестают его генерировать на ограниченном участке. Так не происходит перегрев системы под мебелью или бытовыми приборами.

Схема монтажа теплого стержневого пола Недостатками можно назвать дороговизну карбоновых матов, а также быстрый выход из строя карбоновых стержней: по наблюдениям пользователей существует большая вероятность обгорания стержней в месте соединения с проводником.

Технические параметры стержневого теплого пола

Какой вариант лучше: карбоновый стержневой или электрический кабельный? В 70% случаях мастера отмечают невысокую надежность карбонового подогрева.

Особенности

Как правило, теплый пол под керамическую плитку укладывается в помещениях с повышенной влажностью, например, на кухне, в ванной, саунах, бассейнах. Благодаря нагреванию напольное покрытие в указанных помещениях становится комфортным и теплым, даже если ходить по нему босиком.

Электрическая система обогрева пола – это одна из разновидностей теплых полов. Существуют также водяные теплые полы, нагревание которых осуществляется посредством воды. Данная система подходит лишь для частных домов, поскольку при ее использовании в многоквартирном строении высока вероятность затопления соседей снизу, а также перебои с отоплением соседних квартир.

Преимущества теплого пола

Теплые полы ценят за их способность создать максимально комфортный микроклимат в помещении. Тепло поднимается снизу вверх, постепенно воздух остывает. У пола температура будет около 25 градусов, на уровне высоты головы человека – около 18. При этом сквозняков при таком обогреве вообще нет.

Другое достоинство – возможность зонировать обогрев, к примеру, в зоне детских игр или мест отдыха семьи. Там, где в обогреве нет особой необходимости, еще на этапе проектирования «разрежают» укладку нагревательных элементов, рационально используя электроэнергию по назначению.

Следующее достоинство, которое отличает электрический теплый пол от водяного – отсутствие необходимости согласовать его монтаж с управляющими организациями. Также не придется покупать дополнительное оборудование, делать массивную стяжку и последующий ремонт в помещении. Поэтому, рассчитывая, сколько стоит теплый электрический пол под плитку, можно сказать, что цена гораздо ниже, чем на водяной.

Немаловажное преимущество по сравнению с водяными полами – высокая безопасность. Исключены варианты с прорывом труб, затоплением соседей снизу

Монтаж электрического пола занимает меньше времени, стоит дешевле. Да, для тех, кто решил купить теплый пол электрический – цена его эксплуатации будет выше, чем при подключении водяного отопления, но это плата за повышенный комфорт, безопасность.

Электрическим обогревом пола легко управлять, точность настройки возможна до 1 градуса. Удается подключить его к системе «умный дом» или программировать на экономичное потребление электричества, с учетом низких ночных тарифов на электроэнергию. Поэтому вопрос дороговизны эксплуатации таких полов остается под сомнением. Точнее, проверено – при грамотном расчете системы, монтаже и регулировке, наличии теплоизоляции в квартире, счета за энергопотребление не выходят за разумные пределы.

Управление системой обогрева

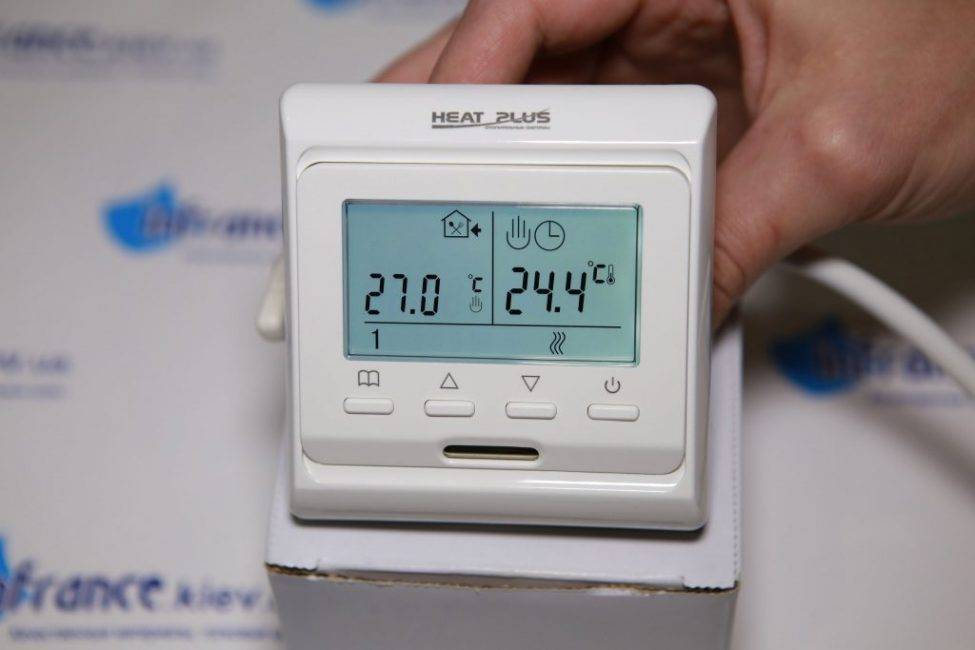

Терморегулятор позволяет управлять системой напольного обогрева

Температура в помещении, нагреваемом с помощью тёплых полов, регулируется специальным прибором – механическим или электронным термостатом.

Показатели считываются датчиками, контролирующими:

• температуру воздуха (если кабель является основным нагревательным элементом)
• температуру напольного покрытия (если осуществляется обогрев детской или ванной комнат)

От выбранного типа управления зависят:

• комфорт находящихся в помещении людей
• продолжительность работы обогревательной системы
• коэффициент полезного действия тёплого пола
• экономия энергоресурсов

Алгоритм поддержания комфортной атмосферы в помещении таков, что температуру пола на термостате необходимо выставлять в расчёте: необходимая температура воздуха плюс 5 градусов.

Современные системы управления позволяют включать и выключать систему подогрева в назначенное время, взаимодействовать дистанционно и отслеживать показатели в разных комнатах.

Какой пол на кухне лучше: обзор современных видов. Кафель, наливной пол, ламинат, паркет и другие материалы (100+ Фото & Видео) +Отзывы

Кабельные полы

Что собой представляет классический кабельный подогрев поверхности? Он функционирует с помощью специального нагревательного кабеля, залитого стяжкой, который отдает тепло при включении в сеть. Кабель может быть одножильным и двухжильным. При выборе ориентироваться стоит на такие параметры:

• Одножильный кабель дешевле, но его электромагнитное излучение выше.
• Двужильный кабель проще в подключении, электромагнитное излучение значительно меньше, цена гораздо выше, чем у одножильного.

  Одножильный и двухжильный кабеля

Следующий критерий, на который стоит обратить внимание – мощность системы дополнительного отопления, она колеблется в диапазоне от 150 до 110 Вт/кв. метр

Этот показатель напрямую зависит от квадратуры помещения, в котором монтируется подогрев. Чем выше мощность, тем сильнее он подогревает поверхность и соответственно, больше тратится электроэнергии.

Схема монтажа кабельного теплого пола

Еще один важный момент: ширина шага кабеля при монтаже системы. Укладку кабеля нужно производить таким образом, чтобы при прогреве поверхности не оставалось больших холодных участков. Они создадут не только дискомфорт, но и могут повредить, покоробить напольное покрытие.

Обязательная часть кабельного электрического подогрева – терморегулятор, который позволит не только контролировать температуру, но и нагревать поверхность постепенно, что очень важно, если в качестве напольного покрытия используется ламинат. Этот вариант хорошо сочетается с кафельным или плиточным покрытием в ванных и кухнях
