Общие исходные данные
Общими исходными данными для проектирования систем безопасности и информационных систем являются:
архитектурные планы с экспликацией и указанием категории помещений по взрывопожарной и пожарной опасности согласно СП 12.13130.2009 и класса взрывоопасных и взрывоопасных зон согласно Федеральному закону № 123-ФЗ от 22.07.2008 г
“Технический регламент о требованиях пожарной безопасности” (либо ПУЭ): на эти категории и классы требуется сразу обращать внимание, поскольку от этого напрямую зависит оборудование, которое следует устанавливать во взрывоопасных и пожароопасных зонах, и способ прокладки кабеля;
архитектурные решения (технология) по эвакуации сотрудников и посетителей;
архитектурные решения (технология) передвижения и эвакуации МГН;
архитектурные разрезы здания;
планы потолков и дизайн-проекты;
документация, уже прошедшая согласование в экспертизах (если таковая имеется);
результаты предпроектного обследования (если объект уже существует);
технические условия на подключение к электроснабжению;
специальные требования франшизы или бренда (например, для отелей, строящихся по франшизе);
специальные требования международных профильных организаций (например, требования FIFA к футбольным стадионам, на которых будут проходить матчи чемпионатов мира);
согласованный перечень производителей оборудования
Желательно также сразу подготовить и согласовать перечень систем и их шифры.

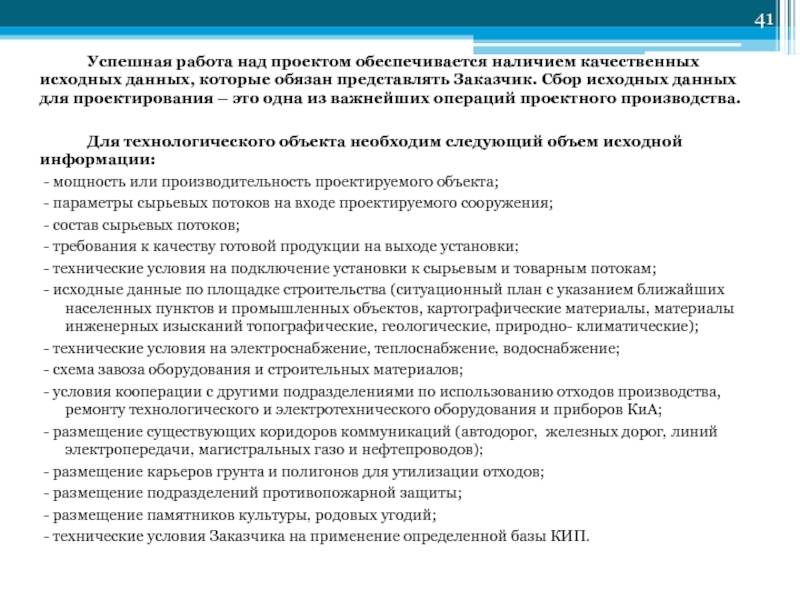

I. СОСТАВ ИСХОДНЫХ ДА1ЛТЫХ
1.1. Исходи ы« данн ме должны включать следуют и о разделы:
• введение;
• пбшнс сведений о тлполотн;
• перспективы производства и потребления;
• патентный формуляр,
• xafxwcpjicuiba производимой продукции;
• характеристика сырья, маиритюв, плдупродуктов и зцсршресурсов
• фаткьл-кимкчесьиж и тспгсофкмгчееккг ceiCWits сверив, промежу сочник, псАхчиых п конечных продуктов и отходов лроизаодетiu;
• лим» »м, фи шкл-хнмические основы технологически л процессов, 0 том числе по переработки: отходов производи ма;
« описание технологического процесса н схемы;
• ма rejJ н а льн ы li баланс,
• расходные коэффициенты сырья и вспомогательны* материалов
• ма i смез и чес кос он исаше at юаратоя и процесса;
• данные дня рас чем и выбора основного технологнчес кого Оборудован* я. I е* н и ч е-скис проекты или технические задания на нес гандартное оборудование;
• рекам ендан wit 11 о аьл оматизан ин и упра яяеиню технологическим процессом,
• яиа. этически й контроль производства;
« рехотА*«даиии «о охрдке окружающей ере дух v. у i илктвикн лтхагюв upou > аглет ва;
• рекомендации ко безопасной пкоплуа1аини производства и охране груда.
Саая* исходных данных определяется преяприятием-заказчиком с привлечением, как нршичо. прели pi шня-разрябо’пшха проекг»
2. СОДЕ РЖА НИ Г. РАЗДЕЛОВ И Г ХО Л НЫХ ДАН ПЫХ
2.1. Введение
2. LI 8 ем разделе укатывается преднрнятке-закеччнк или орканиэаиия-эаказчнх, номер договора и д.ти ею заключении.
2.2. Общие сведении о технологии
В разделе должны 6t-) ь отражены
2.2.1 Ианменомнлс гехлсоогичсемн о процессы. метол произволе с ва, мощность про-и июне та, киничссгно шхнологически* пиний (потоков), сгвдий
2.2 2 Сиене пня об оГсчеспюиша* И зарубежках аналогах.
2 2 3. Характеристика и результата роботы лабораторных, опытных и олагно-промышленных установи*. на которых отработаны и проверены ндучно-лсслсловагслкск,).-работы, и а основании которых разрабатываются исходные данные.
2 3. Перспекткиы пронзуодстпа и потребления
В разделе приводя к л*
2 3.1 Ц|?1ребность а товар ной продукции на перспективу е учетом реализации побочных продукте, в также продукт од. получении* <л переработки о гходов Оценка экспортных нозиижн остей-
2.3.2 Обеспечен пост- производств сырьем и материалами требуемого качества.
2.4. Патентный формуляр
2.4.1. Побитный формулвр, определяющий патентную: чистоту гехнолотческого про« цесса, оборудования ч др.. отчог о патентны* исследованиях и перечень использованных н рекомендуемых а использованию при проектировании пятен»ои.
2.5. Характеристик* производимой продукции
В разделе приводя ic*:
2.5 I Техническое нам мен сванке продукта в соответствии с корматннио-квхническсй документы шеей
2 5 2. Наименование юсударсгвенного ни» отраслевого стандарта, технических условий, c*iam*uapi0 предприятия. в соответствии с требованиями коюрых будет производи ть>х продукция, с перечислением технических требований
3
>53 Основные свойства и качество пропшпднмоН продукции, фшико-химичсекио еноИ«лна и ьоисмиш внешний вид, плотное ib, pacraopHMOcib, темперщуры застывания шш п.мвлеиш, кипения, упругость ларов, вязкоезь, электропроводное гь, диэлектрическая пост о-яшш н другие показатели.
Вес данные должны соответствовать аналогичным данным, принятым а государствен них и отраслевых стандартах, технических условиях, стандартах предпршпия, или данным, приведенным в справочной ипи технической Янгера туре, с обязательной ссылку и mi них.
В случае получения нескольких товарных продуктов характеристика прнподится для каждого из производимых продуктов.
24. Хауиьегсуксскк* сырьи, па ириалио, полупродуктов и ги^розс редела 2 6 ) Данные, характеризующие исходное сырье, материалы, полупродукты и злер-горесурсы, следует сискгмтиэирьишь в виде таблицы (табл. 1).
Тиб.1ици I
\арак|С|жсгика сырья, материалов, полупродуктов и знергоресурсов | |||||||
| Раыамеюшруе мне показатели с допустимыми отклонениями |
U тоолицу включаются все виды сырье, материалы, попупродуьп м н онерюресурсы. используемые в технологическом процессе Производства. Dee показатели, включенные в тобдииу, при ко,;* ши с допустимыми отклонениями
2 6.2. Прн необходимости особо оговариваются специальные требовании к сырью, материалом, полупродуктом и intfpi ^ресурсам, используемым в произволен*, и том мне до требования к технологической воде, сжатому воздуху, азигу и инертным пшм, вчоляитм и непосредственный контакте продуктами пронз полетав.
Анализ существующего положения
После того, как вы подготовили исходные данные для проектирования, самое время переходить к следующему этапу планировки помещения – анализу существующего положения.
Вам необходимо досконально проанализировать существующее положение помещения. Уже на этом этапе у вас могут появиться некоторые идеи относительно будущего дизайна интерьера.
Первым важным аспектом создания функционального интерьера является состав семьи, который будет пользоваться этим интерьером. От состава семьи будет зависеть необходимое количество и назначение комнат (наличие кабинета, столовой, количество спален и т.д.), необходимые функциональные зоны в каждой комнате, необходимое оборудование и, конечно же, стиль интерьера. Например, люди пожилые вряд ли предпочтут минимализм классическому стилю. Молодые люди, наоборот, отдают предпочтение современному, минималистскому стилю интерьера с открытой планировкой.
Вторым, важным моментом проектирования являются всевозможные проектируемые и существующие инженерные коммуникации: водопроводные и канализационные трубы, отопительные приборы и электрооборудование.
Инженерные коммуникации, в значительной степени влияют на планировку таких помещений как кухня и ванная комната. Расположение водопроводных и канализационных труб является отправной точкой при расстановке мебели и оборудования в этих комнатах.
Третьим, не менее важным аспектом анализа существующего положения является ориентация помещений по сторонам света, от этого будет зависеть выбор цветового решения.
Установлено, что в комнатах с северной ориентацией предпочтительны тёплые оттенки цветов основных поверхностей стен, в комнатах с южной ориентацией – холодные.
Разработка документации стадии КМ
Разработка проекта стадии КМ (Конструкции металлические) осуществляется в соответствии с ТЗ и на основании исходных данных и фактических габаритов проемов для установки светопрозрачных конструкций.
В состав проекта КМ входят:
– чертежи монтажных схем;
– чертежи узлов крепления и примыкания;
– спецификация стеклопакетов (заполнения);
– спецификация используемых дополнительных материалов и комплектующих;
– информация об используемой алюминиевой системе и стеклопакетах;
– перечень нормативных документов, использованных в процессе проектирования.
Чертежи с монтажными схемами могут различаться в зависимости от вида светопрозрачных конструкций. Для окон и дверей указывается расположение конструкции на здании с привязкой к осям здания, указанием марки (конструкция доставляется на строительную площадку в собранном виде), для витражей, собираемых на строительном участке, на монтажной схеме указываются марки алюминиевых деталей, стеклопакетов, и крепежных узлов.
На чертежах узлов крепления и примыкания показываются все элементы, входящие в данный узел с указанием всех узла.
В спецификации заполнения указываются вид, габаритные размеры, и маркировка стеклопакетов или иного заполнения. Для стеклопакетов непрямоугольных размеров и иных нестандартных исполнений выполняются рабочие чертежи.
В спецификации используемых дополнительных материалов и комплектующих указываются материалы не входящие в указанную алюминиевую систему и используемые компанией переработчиком, для монтажа конструкций перечисленных в проекте КМ. В спецификации указывается вид (название) материала, название нормативного документа для данного материала, требуемое количество материала, для конструкций, перечисленных в проекте КМ.
В процессе разработки проекта КМ учитываются все особенности примыкающих конструкций и деталей, а так же несущих конструкций, к которым крепятся светопрозрачные конструкции.
Проект стадии КМ может быть выполнен, как с помощью специального графического программного обеспечения, так и без него.
Оформляется проект в соответствии с требованиями ЕСКД. Особых требований к оформлению проекта на светопрозрачные конструкции нет.
Статические расчеты элементов конструкции
При выборе системы профилей производятся предварительные расчеты алюминиевого профиля на сопротивление нагрузкам, воздействующим на светопрозрачную конструкцию. В процессе проектирования эти расчеты производятся более тщательно и подробно. Производятся расчеты алюминиевого профиля на деформации от различных нагрузок (ветровые, снеговые, собственный вес и т.д.) и сравнивается с допустимыми значениями. Нагрузки принимаются и учитываются в соответствии со СНиП 2.01.07-85* «Нагрузки и воздействия».
Стеклопакет рассчитывается на деформацию стекол от изменения погодных условий – так называемую «линзу». Т.е. прогиб стекла в составе стеклопакета, который происходит в результате изменения температуры и давления наружного воздуха. И при больших размерах стекла приводит к слипанию стекол.
Расчеты на нагрузки и воздействия могут производиться, как с помощью специального расчетного программного обеспечения, так и без него.
В процессе проектирования светопрозрачных конструкций помимо расчета алюминиевого профиля и стеклопакета производятся расчеты крепежных элементов (анкерных пластин, узлов крепления, анкеров, дюбелей и т.д.), с учетом характеристик материала в который они устанавливаются. В особо сложных случаях для уточнения фактических данных, проводят натурные испытания крепежных элементов на строительной площадке.
Все расчеты оформляются соответствующим образом для проведения экспертизы службой Заказчика или специализированной экспертной организацией.

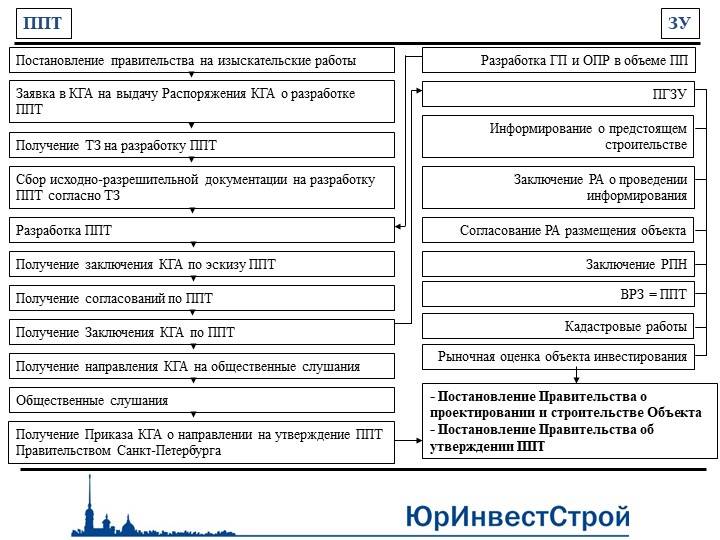

Разрешительная и исходная документация

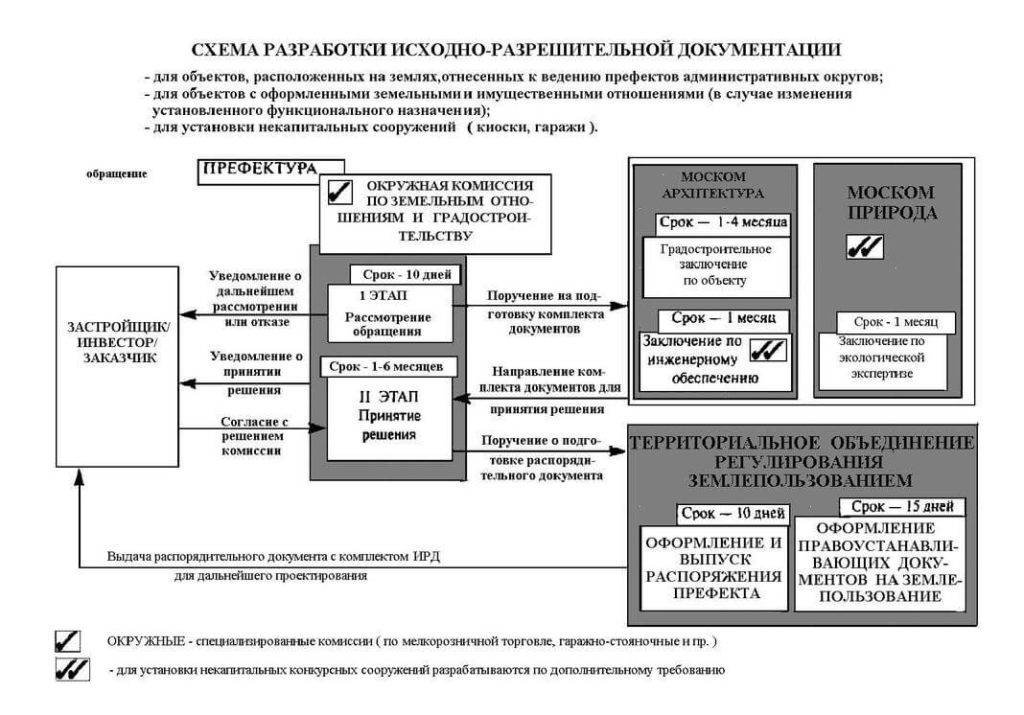

Первоначальный сбор всей необходимой документации производится еще на первых этапах проектирования. Этот тип работ можно назвать полностью независимым, поэтому для них нанимается отдельная бригада. По сути, представляет собой целый комплекс материалов, которые будут являться основными характеристиками будущего здания или сооружения и площадку, используемую под строительство. Вся необходимая документация утверждается у органов местного самоуправления, отвечающие за различные инженерные устройства. Все это делается только после того, как производится утверждение (выдается право собственности на какой-либо участок) выбранной земли.
Разрешительная и исходная документация состоит из:
- разрешения, которое предоставляется местной администрацией;
- документа на право собственности на земельный участок, который будет использоваться под строительство;
- технических условий на устанавливаемые инженерные сооружения строящегося объекта. Это очистные сооружения, дождевые стоки, электроснабжение, газоснабжение, теплоснабжение, водоснабжение и развязка к ближайшей дороге. Телекоммуникации, интернет и телефония устанавливаются в последнюю очередь;
- градостроительной документации, которая дает разрешение на строительство;
- всех необходимых заключений от соответствующих местных органов и служб. Это разрешение от МЧС, заключение охраны окружающей среды и природных ресурсов, пожарной службы и эпидемиологической службы.
Это лишь приблизительный перечень и в случае, если специфика здания весьма обширна, этот список увеличится в несколько раз. Если речь идет о строительстве в особо охраняемых зонах, понадобится предусмотренное законодательством разрешение у соответствующих органов и государственных служб. Подобных нюансов может быть множество, поэтому для каждого конкретного случая составляется свой перечень и документация.
Какие требования применимы к площадке, отведенной под строительство
- Вблизи строительной площадки должны быть расположены источники водоснабжения. При условии строительства предприятия с водной поставкой, его акватория должны быть оптимальной протяжности и емкости не только для выгрузки, но и для сортировки используемого сырья.
- Выбранная площадка не должна граничить с местом, где производится или будет производиться добыча полезных ископаемых. Также этот принцип применяется к зонам обрушения в связи с подземной выработкой и участкам, где возможны оползни.
- Свойство и состояние почвы на площадке должны позволять определенную строительную нагрузку. Этот показатель учитывается при обустройстве фундамента, где подразумевается использование такого показателя, как инерционная нагрузка (использование вибростанков, молотов, лесопилок).
- Рельеф должен быть максимально удобным, как и прилегающая к нему территория. Это позволит сократить объем земляных работ и планировка будет минимальной. Выбранный под строительство участок не должен быть затоплен паводками. При этом уровень грунтовых вод должен быть низким.
- Конфигурации и габариты строительной площадки должны обеспечивать оптимальное расположение здания, исходя из утвержденного производственного процесса. При этом учитываются все требования и нормы касательно возможного расширения и последующей эксплуатации сооружения.
Согласование проекта дома
Как показывает существующая практика, одним из самых сложных процессов является согласование проекта дома и получение разрешения на его возведение. С этой целью потребуется пройти соответствующие инстанции и собрать пакет необходимых документов.
Первый этап – обращение в местный орган исполнительной власти с целью получения постановления о разрешении на строительство дома из кирпича.
Затем нужно заказать обследование участка, на котором будет вестись строительство, специалистами отдела геонадзора районного комитета по архитектуре. Результатом будет составленный ими акт разбивки границ участка и осей строения. В этом же учреждении надо заказать строительный паспорт объекта.
После этого вам потребуется согласовать план размещения будущего дома в санитарной и пожарной инспекциях. В случае если вы планируете проводить какие-либо подземные коммуникации, то нужно согласовать план на строительство жилья с организациями по газу и электричеству.
После согласования проекта во всех инстанциях вам будут выданы технические условия, которые содержат перечень всех необходимых строительных работ для реализации проекта.
Игнорировать согласование проекта дома нельзя, так как впоследствии вы не сможете без этого совершать никакие юридические операции. Единственно возможное – это оформление страховки. Но ее сумма будет мала все по той же причине – отсутствие согласования.
Стоимость изготовления эскизного проекта
Введите ориентировочную общую площадь дома и нажмите “Рассчитать” чтобы узнать стоимость индивидуального изготовления эскизного проекта. Для клиентов нашей архитектурной мастерской предлагается на выбор 3 варианта комплектации данного проекта.
- Упрощенный эскизный проект
- 74000 руб.
- проект без 3D
только осевые размеры
на фасадах габаритные высотные отметки
только электронная версия проекта (PDF) - Срок изготовления эскизного проекта:
3 – 3,5 недели - Оплата: 70% – аванс,
30% – после утверждения варианта планировочных решений и фасадов
- Базовый эскизный проект
- 94000 руб.
- 3D визуализации
(подача в ч/б графике)
на планах указаны все размеры и привязки на фасадах
все высотные отметки
2 печатных экземпляра проекта формата А3 + электронная версия (PDF) - Срок изготовления эскизного проекта:
3,5 – 4,5 недели - Оплата: 50% – аванс,
25% – после утверждения варианта планировочных решений и фасадов,
25% – после оформления и сдачи проекта
- Расширенный эскизный проект
- 120000 руб.
- 3D визуализации (фотореалистичные) , дизайн экстерьера, подбор фасадных материалов по актуальным каталогам производителей
фасады дома в цвете
на планах все размеры и привязки на фасадах
все высотные отметки
2 печатных экземпляра проекта формата А3 + электронная версия (PDF) - Срок изготовления эскизного проекта:
4,5 – 6 недель - Оплата: 50% – аванс,
25% – после утверждения варианта планировочных решений и фасадов,
25% – после оформления и сдачи проекта
2.7.Фн1икохичнчвскне и тепдофилнческне свойства исходных, промежуточных, побочных, гоювых продуктов н отходов производства
В разделе приводятся.
2.7 J. Физико-химические и тепяофизическис свойства исходных, промежу)очных, побочных и гсповьи продуктов, реакционных месс, смесей и отходов производства в рабочих диапазонах температур н давдетши, а именно: температуры плавления, кипения, размягчения, тетьзогы фазовых Переходов, теплоемкость, •теплопроводность, вязкость, растворимость в воле и других средах, упругость паров, плотное гь, Ли злектрически проницаемое^, коэффициент ооьенноги расширенна, поверхностное натяжение, способность образовывать азеотропные смеси и т.п.
2 7.2.Коэффициенты диффузии, коэффициент относительной л« «умети в разделяемых ректификацией смесях, коэффициенты Генри для >*азов, разделяемых абспргмшсн, коэффициенты расоредёдсиия дпх зкетракцнонных арошгссоа рассиаииавщнкхч:* жидкостей иди соответствующие равновесные концентрации в сосуществующих фазах.
2 7.3. Для твердых и с мохообразных Связках) и сыпучих продуктов приво^щзся сведения по ju способности к «шнпаштю, цдеживаемщли, комкованию, смачиваемости, смсрзас мости, гигроскопичности, абразивным свойствам, насыпному несу и плотности, фанулоыст-р.ческому составу, дисперсности пыли, коэффициенту ныл синя, углу есач, изотки о откоса,
СКЛОННОЕ nt К р,11Л01КС1ШЮ, CU.40l)0»i«JMHKHI, ТММЧОЖНОЬТИ ТрвНСШ»р||фОЬКН ИНСВЧОТраПС’ портом \С указанном траноТ1ор1Ируюп1Ст1> аюиза) или ь виде суспензии (.>му;л,скн> uo ipyuo-лровидам или в виде расплава.
2.7.4. Данные о пепможн сил и образования статнческо*ч> злеетричества.
Примечанием физико-химические и -тепдофизическнс свойспиа приводятся в случае отсутствия их а енрашкшок литературе, дли имеющихся указыиаезся источник информации.
2, й. Химизм, физико-химические оспе вы технологически! процессов, а том числе ни переработке oisojod производства
2 5.1. Химизм процесс и по стадиям.
2 8.2. Тегшойие дффекгы химических реакций к физических процессов.
2.8.3. Кинетические уравнении основных к побочных реакций
2 8 4. Конверсия н выход по стадиям процесса.
2 8 5. Втшанне i й/фодинамичсских условий проведения каждою реакционного процесса uj ею основные иск лат ели (кон версию, ьшоз и т гт.>
Выполнение чертежей стадии КМД
Разработка проекта стадии КМД (Конструкции металлические деталировочные) осуществляется на основании проекта стадии КМ светопрозрачные конструкции. Проект КМД готовится для изготовления деталей и заполнения на производстве. В состав проекта входят чертежи на детали с указанием, размера детали, ее обработки, маркировки, указанием конструкции, в состав которой она входит, комплектации (уплотнитель, термоизолятор и т.д.), полная спецификация деталей и заполнений.
Проект стадии КМД, может быть выполнен, как с помощью специального программного обеспечения, так и без него.
Оформление проекта стадии КМД не нормируется и может различаться на разных производствах. Это связано с тем, что проект стадии КМД, как правило, не передается Заказчику и является внутренним документом компании переработчика.

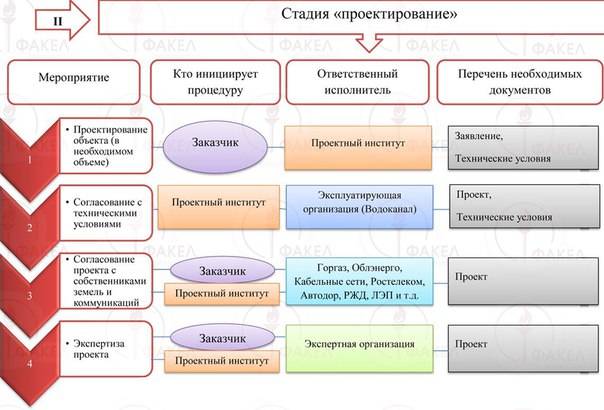

Обязательно должны быть следующие исходные данные:
— Задание на проектирование или для начала Техническое задание от Заказчика, на основе которого будет разработано Задание на проектирование. Как правило Задание на проектирование пишет Проектная организация согласно требованиям Заказчика к проекту. Как написать Задание на проектирование можно ознакомиться в статье «Задание на проектирование».
— Основание на проектирование. Основанием для проектирования является:
1) федеральная, региональная, муниципальная или же ведомственной программа;
2) нормативно-правовой акт органа исполнительной власти на федеральном или региональном уровне, муниципалитета (указ, распоряжение, постановление);
3) решение, изданного руководством фирмы-застройщика (для частных застройщиков).
Договор между проектной организацией и Заказчиком не является основанием для проектирования.
— Обязательно нужны инженерно-геологические, инженерно-экологические и инженерно-геодезические изыскания для нового строительства. Для капитального ремонта может и не потребоваться. Все изыскания выполняются специализированными организациями, имеющими необходимое оборудование и лицензии. Про изыскания в строительстве можно прочитать в статье «Инженерные изыскания при строительстве».
— Для подключения к сетям инженерно-технического обеспечения (электричество, вода, канализация) потребуется Технические условия и Договор подключения к сетям. Запрос на подключение к сетям инженерного обеспечения обычно осуществляют в самом начале проектирования после расчёта потребности объекта в ресурсах. После получения Технических условий выполняют проект подключения к наружным сетям и согласовывают с ресурсоснабжающей организацией.
При отклонении проекта от требований технических условий нужны согласования данных отступлений.
— Утверждённый и зарегистрированный Градостроительный план земельного участка (ГПЗУ), предоставленный для объекта капитального строительства. Или другой документ в случае, если действия градостроительного регламента не распространяется на данный участок.
— Правоустанавливающие документы на объект капитального строительства.
— Cведения о категории земель, на которых будет располагаться объект капитального строительства.
На объекте
Цель работы на объекте — собрать и записать всю возможную информацию по архитектуре и особенностям объекта. Главное уточнить актуальность планировок и зафиксировать на распечатанных планировках наличие фальш-полов/потолков и сложных переходов на потолках.
Когда окажетесь на объекте, главное — не бойтесь огромных площадей и что забудете что-то посмотреть. Если вы будете точно и последовательно выполнять нижеприведенные рекомендации, вы сделаете 50% проекта уже на объекте.
1. Ознакомьтесь с объектом и сверьте планировки
Пройдитесь по объекту и сверьте планировки БТИ с реальностью. Старайтесь отмечать нюансы больших помещений на распечатанных бумажных планировках. Если планировки не совпадают больше чем на 30-40%, запросите у сопровождающего более актуальные планировки.
После ознакомления с объектом, пообщайтесь с сотрудниками объекта, которые могут ответить на ваши вопросы. В случае плохих планировок можно спросить их у сотрудников объекта. Актуальные планировки есть в проектах, которые реализованы на объекте за последние 3 года.
В результате проведённой подготовительной работы:– у вас на руках актуальные планировки объекта;– вы знаете где будете подключать оборудование по электричеству;– спросили у заказчика где он предполагает разместить центральное оборудование из вашего будущего проекта.
2. Проведите подробное обследование объекта
На действующих объектах всегда есть планы эвакуации — сфотографируйте их, они позволяют расставить таблички «ВЫХОД» уже с утвержденным планом эвакуации.
В длинных коридорах и больших залах замерьте и зафиксируйте на бумаге балки более 400 мм и сложные переходы на потолке.
В любых помещениях фиксируйте подвесные потолки и их конструкцию. Напомню, что в пространстве за фальш-потолками почти всегда придется ставить дополнительный извещатель. Нюансы расстановки в каждом случае извещателей вы сможете позже проработать с учетом требований норм.
Сфотографируйте и отметьте на бумажной планировке место, где предполагает заказчик разместить ваше будущее оборудование верхнего уровня (С2000М, АРМ Орион и т.д.).
Найдите и сфотографируйте где находятся, как реализованы и насколько заполнены стояки с электрокабелями и слаботочными кабелями
Особенно обратите внимание как выполнены проходки кабелей через межэтажные перекрытия. Очень часто межэтажные перекрытия делят здания на пожарные отсеки и к проходкам предъявляются повышенные требования
Размещение всех стояков отметьте на бумажной планировке.
Наметьте для себя где можно провести 2-3 кабеля для ваших систем (учтите, что совместная прокладка ваших кабелей и кабелей электроснабжения запрещена). Сфотографируйте в чем и как прокладываются кабели по помещениям: в пластиковом коробе, металлическом рукаве, гофрированной трубе (прокладывается самим заказчиком). Пример решений на объекте позволяет проще решить, какой тип кабеленесущих систем выбрать для вашего проекта.
3. Фиксируйте информацию по каждому дню обследования
При обследовании мы постоянно получаем огромный объем информации. Для фиксации информации старайтесь все переносить на распечатанные бумажные планировки и кратко записывать на бумаге все данные. Очень помогает сохранить информацию, когда каждый вечер после обследования вы наговариваете на смартфон все нюансы по объекту.
Исходные данные
Итак, приступим к сбору исходных данных. Что же такое исходные данные спросите вы, отвечаю. Перед началом любой планировки вам необходимо подготовить планы помещений квартиры или дома, для которых вы хотите разработать дизайн интерьера.
При подготовке исходных данных у вас есть два пути, в зависимости от того, как вы будете работать над проектом: вручную (вычерчивание планов, развёрток, перспектив, при помощи линейки, карандаша, циркуля и т.д. на листе ватмана) или вы будете работать над проектом на компьютере.
При вычерчивании исходных данных вручную, планы помещений необходимо вычерчивать в определённом масштабе, обычно это масштаб 1:100 или 1:50. Для этих целей можно воспользоваться планом из домовой книги или технического паспорта:
Как правило, эти планы вычерчены в масштабе 1:100, но их можно легко увеличить на ксероксе в два раза и вы получите необходимый масштаб 1:50. В большом масштабе вы сможете более детально проработать будущую планировку, однако такой метод подходит только для людей, хорошо разбирающихся в масштабах и черчении.
Но часто бывают случаи, когда вы будете выполнять проект для помещения (квартиры), которого нет в домовой книге, тогда вам необходимо сначала самостоятельно измерить помещение (квартиру) и составить обмерочные чертежи.

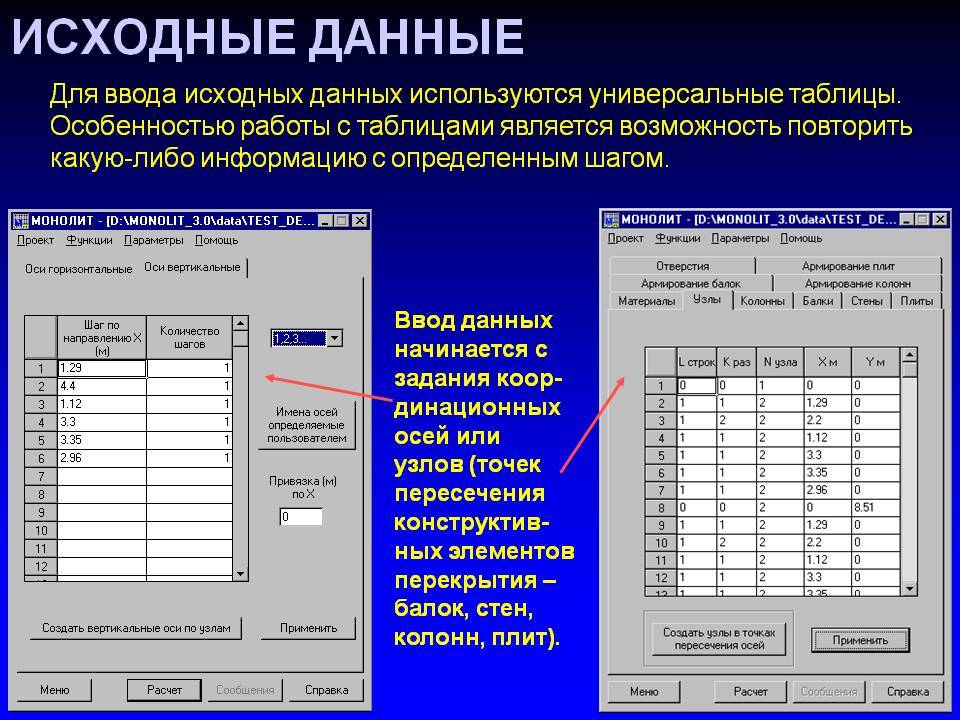

При втором варианте работы над исходными данными: работе над проектом дизайна интерьера на компьютере, вам необходимо вычертить планы помещений в какой-либо графической программе типа, AutoCAD, ArchiCAD и др.

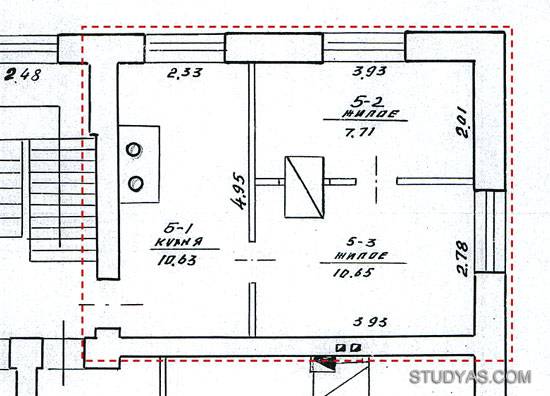

Для вычерчивания планов помещений в любом графическом редакторе вам понадобится исходный план помещения. Опять нам на выручку может прийти план квартиры из домовой книги или обмерочный план, подготовленный вами заранее.
Как самостоятельно вычертить план помещения в программе ArchiCAD , вы сможете узнать здесь.
Каким бы способом вы не готовили исходные данные, готовые планы помещений должны содержать полную информацию о помещении: длину и ширину комнат, ширину простенков, количество и размеры окон и дверей, расположение розеток и выключателей, наличие существующих инженерных коммуникации.

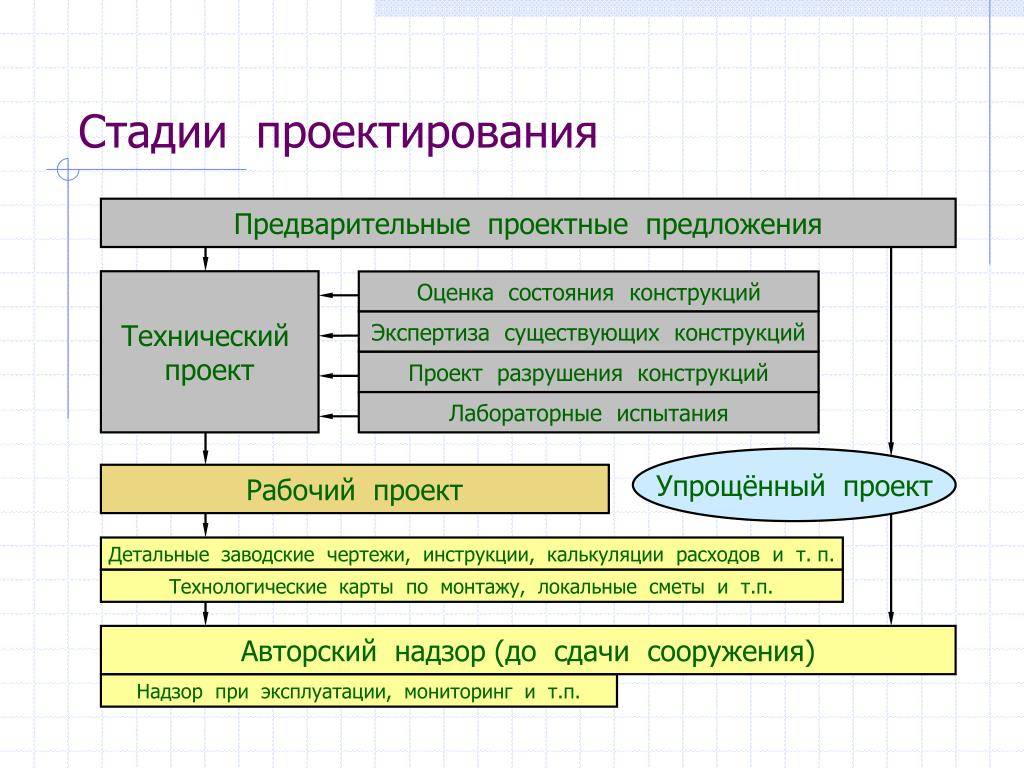

Зачем нужен проект
Проектирование дома – это не только основа его возведения. Наличие архитектурного проекта позволяет правильно и качественно выполнять все работы по сооружению здания. Выбирая хороший проект дома из бруса, например, нелишним будет посоветоваться со специалистами. От правильности решения на этом этапе вы в будущем сможете сэкономить на затратах до 30%. Полноценная проектная разработка позволяет не только построить дом, максимально экономичный в эксплуатации, но и оптимизировать бюджет всего строительного процесса.
Если у вас есть проектный план будущего жилья, это дает вам несколько преимуществ. Прежде всего в этом случае проще получить разрешение на строительство. Кроме того, вы сможете подобрать тип дома и получить затем всю необходимую проектную документацию на него. Впоследствии наличие проекта облегчает получение паспорта на дом, а также упрощает процесс регистрации недвижимости и ее страхования.
Вы как заказчик будете иметь возможность осуществлять полный контроль хода строительства, даже не имея профильного образования. Проект открывает возможность экономить на расходовании стройматериалов, так как в нем выполнены точные расчеты необходимых затрат. Одновременно исключаются ошибочные действия и неграмотные решения в ходе строительного процесса.
Экономя на базовой документации, вы подвергаете себя опасности потратить больше при необходимости устранять допущенные ошибки и просчеты. При этом вы не сможете предъявлять никаких претензий строителям, поскольку у вас нет базового документа на ведение работ, которым и является проект.
ПОЛОЖЕНИЕ ОБ ИСХОДНЫХ ДАННЫХ ДЛЯ ПРОЕКТИРОВАНИЯ1)
Срок введения и действие со дня утверждения.
ВВОДНАЯ ЧАСТЬ
Положение об исходных данных распространяется на исходные данные для проект-решай на нрои.нодства прочу ишм, выпускаемой ц<1 яредпрняимх химическою комплекса не1 зависимо от их дришиэддпоим-нрвоовой формы собственности, а устанавливает их соли», порядок разработки, оформления, (.oivwcobjhjih к утверждения,
При разработке исходных дайнах следует руковода пинаться Федеральным законом or 21 ню;)й 199? сода AV 116-ФЗ «О i «ромы их сенной безопасности», руководящими документами Государственного горною п промышленное подзора Россия (Госгортехнадзора России), Министерства природных ресурсов Российской Федерации и MmuiCiepuea здрэво-очрзне н \ w Российско й Фс дер л in и, Департамент госуап рстве и него сани гирио-
м) плохи юл огнчссызго нал зоро.
]1рсдпричп1С’34кВ)Чнк (далее да казни к) обеспечивает попишу исходных дннпых и мож«1 ком ллеьп «мыть их с привлечь нием нсскоаьми предприятий-разработчиков (далее не1
иодшпснеШ.
Нидкыс исходные данные заказчик передаст предпрнятйКжразрабшпику проекта.
Исходные лонные пои их отдельные раздалы разрабатываются исполнителями но до1 говору с заказчиком.
Заказчик и исполнитель исходных данных подписывают совместный протокол или техническое задание, определяющие перечень разделов исходных данных, разрабатываемых
ИаШЛИЩсДСМ.
Исходные данные для охранных систем
Исходными данными для проектирования охранных систем являются пять основных типов.
1. Согласованное техническое задание. Техническое задание готовит проектная организация, и оно является главным документом для проектирования охранных систем. Его желательно выполнять как можно подробнее: написать, каким образом и какими охранными извещателями оснащаются помещения, как расположено оборудование системы контроля доступа и видеонаблюдения (можно в табличном виде). Заказчик должен изначально видеть объем проектируемых систем и понимать, что он получит в итоге (сколько у него будет видеокамер и точек прохода СКУД, где они будут установлены, в каком объеме будут представлены иные охранные системы). При подготовке технического задания рекомендуется согласовать расстановку оборудования на планах.
2. Технические условия на подключение к пульту охраны района, города (если это планируется делать).
3. Ведомость заполнения проемов (тип окон и дверей).
4. Специальные требования от ФСБ и/или ФСО к охранным системам (если таковые будут).
5. Специальные требования МВД к охранным системам (если таковые будут).
Литература
ГОСТ 24866-99 «Стеклопакеты клееные строительного назначения. Технические условия».
ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия».
ГОСТ Р «Конструкции светопрозрачные фасадные навесные. Общие технические условия».
СНиП 2.01.07-85* «Нагрузки и воздействия».
CНиП 2.03.06-85 «Алюминиевые конструкции»
«Технические рекомендации по технологии применения комплексной системы материалов, обеспечивающих качественное уплотнение и герметизацию стыков светопрозрачных конструкций». ТР 109-00. Комплекс Архитектуры, строительства, развития и реконструкции города. 2001г.
Борискина И.В., Плоткин А.А., Захаров А.В. «Проектирование современных оконных систем гражданских зданий», Издательство Ассоциации строительных вузов, Москва, 2003
