Газовые шланги для газовых плит: какой шланг лучше выбрать для плиты?

Особенности подключения газовой плиты

Первое, о чем вы должны помнить, если решили самостоятельно подключить плиту – теперь вы сами несёте ответственность и за свою жизнь, и за сохранность кухни, и самой плиты. Гарантия производителя не действует, если работы выполнял неквалифицированный мастер-газовщик.

Если риски вас не смущают, приведём краткую инструкцию действий.

• оцените все исходные данные и, при необходимости, докупите недостающее;
• если диаметр резьбы на шланге и на плите или кране не совпадает, запаситесь подходящим переходником-футоркой;
• проверьте наличие паронитовой прокладки в комплекте к шлангу. Если её нет – купите ту, что с сеточкой;
• если у плиты 2 выхода, купите заглушку и плотно вкрутите её в дальний от газовой трубы выход;
• при подключении шланга с открытой металлической оболочкой лучше не поскупиться на диэлектрик – специальная вставка с пластиковой сердцевиной, не проводящая ток;
• установите все необходимые переходники, но старайтесь минимизировать их число. Диэлектрик вкручивается в газовый кран, и уже на него накручивается шланг;
• прикрутите один конец шланга к газовому крану или к диэлектрику, или к футорке при их наличии;
• затяните рожковым ключом плотно, но не слишком усердствуйте, чтобы не сорвать резьбу;
• расположите паронитовую прокладку на выходе плиты;
• прикрутите второй конец шланга к плите. Гайка свободно прокручивается на шланге, так что он не должен перекручиваться или заламываться;
• растворите твердое мыло или смешайте жидкое с водой. Полученный раствор нанесите на все соединения, в том числе – заводские на шланге;
• откройте газовый кран, но не включайте конфорки плиты, а внимательно наблюдайте. Если ни на одном стыке не появились мыльные пузыри, плитой можно пользоваться.

При самостоятельном подключении газовой плиты помните, что шланг не должен соприкасаться с электроприборами и проводами, а также прятаться за мебелью – это небезопасно.

Если у вас всё ещё установлен старый, лепестковый газовый кран, его лучше заменить на шаровый, а это сможет сделать только работник ЖЕКа, перекрыв весь стояк

Разновидности газовых шлангов

Резино-тканевый шланг для газового оборудования

Газовые подводки бывают сильфонные, армированные, из ткани и резины. Все они отличаются длительностью и условиями эксплуатации, техническими характеристиками. Выбор зависит от конкретной ситуации.

Резино-тканевый шланг

Бытовые часто изготавливаются из резины и ткани. Такой вид изделия дешевый и простой. Рукав мягкий, гибкий, но укреплен текстильной нитью. Используется приспособление при температуре от -10 до +50 градусов. В монтаже и применении шланг неприхотлив. Однако резина через некоторое время начинает затвердевать и растрескиваться, что чревато просачиванием газа.

Чтобы увеличить срок службы изделия, в состав резины вводятся эластичные компоненты. Достоинством гибких подводок для газа считается хорошая эластичность и непроводимость электричества. Они быстро монтируются, можно выбрать приспособления разного размера и диаметра.

Однако есть некоторые недостатки:

• неустойчивость к механическим влияниям;
• недостаточный уровень жесткости;
• небольшая защита от температурных перепадов.

Использовать резиновые шланги не рекомендуется, так как они подвержены естественному износу. Если изделие и подключают, то не к магистральной трубе, а к баллону. Менять его следует каждые 2 года. Специальных креплений на концах изделия нет, поэтому его просто надевают на выходной штуцер. Для закрепления используются металлические хомуты. Если крепления есть, при установке требуются паронитовые прокладки.

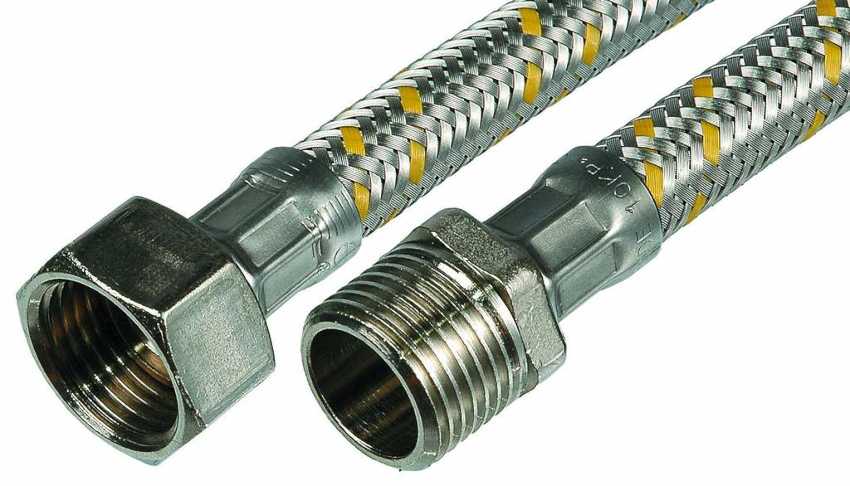

Резиновый армированный шланг

Резиновый армированный шланг

Для изготовления шланга для газа часто применяется вулканизированная резина, укрепленная стальной оплеткой желтого цвета. Внутренний слой трубки состоит из полимеров. Он является проводником электричества, а также способен быстро разрушаться. Изделие такого типа обладает следующими достоинствами:

• небольшая цена;
• способность выдерживать температуру до 50 градусов;
• широкий диапазон диаметров: 12-25 мм и больше;
• легкость монтажа (на концах трубки присутствуют штуцеры и накидные гайки), простота эксплуатации.

Сильфонный металлический шланг

Сильфонные шланги из нержавейки считаются самыми надежными

Самым надежным считается сильфонный шланг для газа. Это гибкий металлический элемент, в составе которого присутствуют полимерные материалы, нержавейка. Рукав герметичный, способен выдерживать высокое давление, так как укреплен проволокой. Он обладает достаточным запасом прочности и жесткости.

На концах приспособления находятся соединительные штуцеры из стали и латуни. С их помощью шланг подключается к трубе. Изделия легко сгибаются, меняют размеры, при этом они сохраняют работоспособность, упругость и прочность. Даже при изгибе внутренний диаметр трубки не меняется. Линейное расширение и сжатие компенсируется за счет строения изделия.

Армированная часть защищена от пробоя электроимпульса и блуждающих токов. Диэлектрическая вставка монтируется еще на этапе производства. Изделие имеет такие технические характеристики:

• диаметр трубки: 12-25 мм и больше (под заказ);
• максимальное рабочее давление: 6 атм;
• длина: 30-200 см.

При монтаже требуется установка медных или алюминиевых прокладок.

Гофрированные

Гофрированный шланг из металла имеет широкий диапазон рабочих температур

Гофрированный шланг изготавливается из металла. Он легко меняет форму и длину. Первоначальные технические свойства не меняются даже при частом изменении формы или растягивании. Гофра может эксплуатироваться в широком температурном диапазоне: от -50 до +250 градусов.

Другие

Раньше для подключения бытовых приборов к газовой трубе часто использовался кислородный шланг. Он стоит дешево, прочный, хорошо справляется с большим давлением, даже если показатель достигает 20 атм. Сейчас такое изделие практически не применяется. Иногда он устанавливается временно.

Шланги из поливинилхлорида имеют такие достоинства:

• применение без диэлектрика (изделие не проводит электричество);
• возможность подключения к баллону или центральной магистрали;
• нормальная функциональность при высоком давлении (до 0,63 МПа);
• много вариантов длины (до 5 м);
• высокая прочность, устойчивость к растрескиванию;
• длительный срок эксплуатации: до 20 лет.

Подключение газового шланга к плите

После покупки подходящего варианта изделия, с нетерпением переходим к мероприятиям по подсоединению шланга к новенькой плите. Находим сзади плиты штуцер как правило, с наружной резьбой. Это и есть вход для подачи газа. Изготовители плит комплектуют свои изделия в зависимости от модели прямым или угловым приемником.

Если вам достался прибор с прямым входом, советуем приобрести латунный угол с внутренними резьбами и ограничительной стенкой в которую вкладывается паранитовая прокладка. При монтаже избегайте резких перегибов шланга.

Импортные плиты порой поступают в продажу с резьбой на выходе 3/8 или 3/4 дюйма. Трагедии не будет, если вы заблаговременно, дополнительно приобретете обычный переходник “футорку” на соразмерные резьбы вашего газового шланга. В жилых домах газовый стояк проложен обычно в одном из углов кухонного помещения. В ваше пользование от нее есть отвод, на нем обязательно должен быть установлен газовый кран. На него мы и будем навинчивать или ввинчивать наш газовый шланг в зависимости от того, какой резьбой оборудована задвижка.

В стандартной комплектации газовый шланг идет вместе с двумя паронитовыми прокладками. Не забывайте использовать их во время соединения, так вам будет легче добиться отсутствия утечек. Советуют так же, использовать купленную отдельно прокладку с мелкой сеточкой, мастера утверждают, что она поможет избавиться от разного рода загрязнений. Но эту процедуру, мы оставляем на ваше усмотрение, так как обычно газ поступает без механических включений.

Газовый шланг прикручивается гаечным ключом, но не пепеусердствуйте и не выдавливайте паронит. После выполненных работ, остается провести обязательною проверку возможной утечки газа. Достаточно нанести на соединения мыльную пену, отсутствие воздушных пузыриков говорит о том,что работы сделаны качественно и плитой можно пользоваться. Приятного аппетита!

Соблюдение основ безопасности

• Основное требование службы газового хозяйства — доступ к подводке, таким образом гибкий шланг для газовой плиты должен быть в пределах досягаемости;
• Не допускается наличие стороннего подсоединения приборов к газовой плите;
• Газовый шланг необходимо содержать в чистоте, не допускается приукрашивание, нельзя покрывать его краской, и производить другие “улучшения” внешнего вида;
• Подводка должна иметь естественное провисание. Натяжение чревато обрывом шланга, или утечкой газа в местах присоединения к штуцерам;
• Если вы планируете двигать плиту перед генеральной уборкой, заранее рассчитайте необходимую длину газового шланга. Обязательно, до начала передвижения перекрывайте шаровой вентиль;
• Не допускайте сильных изгибов и перекручивания;
• Необходимо обеспечить защиту металлической оплетки от конденсата;
• Не подвергайте соединение сварке или пайке, используйте только резьбовой метод стыковки;
• Своевременно производите замену старого на новый газовый шланг, в соответствии со сроком эксплуатации установленным производителем.

Очень надеемся, что наш обзор помог определиться и понять, какой газовый шланг для газовой плиты лучше выбрать. Теперь вы точно не “заблудитесь” в магазине, так как узнали видовые особенности и отличия газовых шлангов друг от друга. Самостоятельное подключение так же не займет много времени при наличии необходимых инструментов.

Однако обратите внимание на то ,что ряд производителей не допускает к подобным работам владельца техники. Одним из требований, все чаще становится условие подключение приборов специалистами уполномоченной газовой службы. В противном случае, есть риск потерять гарантию

В противном случае, есть риск потерять гарантию

Уточните в инструкции по эксплуатации, лишаетесь ли вы гарантийных обязательств на плиту в случае самостоятельного подключения. Если нет, то желаем удачи!

В противном случае, есть риск потерять гарантию. Уточните в инструкции по эксплуатации, лишаетесь ли вы гарантийных обязательств на плиту в случае самостоятельного подключения. Если нет, то желаем удачи!

Предлагаем вам занимательный видео обзор, где на 1 канале рекомендуют, какой газовый шланг лучше использовать в домашнем обиходе:

Если вы уже давно подумываете сменить устаревшую плиту, но хотите избежать хлопот со спичками, то отличным вариантом станет приобретение газовой плиты с электроподжигом. Именно эта полезная функция позволит вам навсегда забыть о покупке спичек.

Схема газовой плиты с электроподжигом.

Рассмотрим преимущества такой техники, а также как происходит процесс подключения газовой плиты с электроподжигом.

Виды газовых шлангов

Шланги для газовой плиты выбирают трёх видов:

• Резиновые армированные шланги.
• Резиновые тканевые шланги.
• Сильфонного типа металлические шланги.

Резиновый армированный шланг

@stroy-podskazka.ru

Высоким спросом пользуются у населения резиновые армированные рукава. Они внешне напоминают шланги подвода ГВС, ХВС. Для отличия снаружи в оплётку вплетают стальные нити жёлтого цвета – это обозначает, что изделия служат для подачи газа.

Продукцию называют резиновыми, однако это не так. Изнутри рукав выполнен покрытием полимерными материалами. Что гарантирует высокую прочность, герметичность, исключение образования положительного заряда и статики.

Резиновый тканевый шланг

@TDBT.ru

Материал продукции рукавов из резины с армированием текстильной нитью удачное техническое решение. У населения продукт получил высокий спрос и репутацию. На рукаве сделано удобное неприхотливое к сроку службы, рабочей среде два соединения.

Шланг легко монтировать при замене. Его недорогая цена, свойства: гибкий, прочный, надёжный оставляет положительный отпечаток на покупку. Внешний вид привлекательный, выпускают разными цветовыми решениями.

На прилавке магазинов широкий выбор, в наличии варианты разной длины, диаметра, гаек. Главное превосходство изделий – резина прекрасный материал диэлектрик. Резиновый рукав подходит для подачи газа плитам от баллонов со сжиженным газом, магистральной трубы.

Сильфонный металлический шланг

@vestnikao.ru

Наилучшего качества сильфонного типа шланги к газовым бытовым плитам. Изделия выполняют из гибкой газопроводной нержавеющей стали с легирующими добавками. Внутренняя стенка обработана специальными составами. Материал при протекании природного и сжиженного газа не образует и не накапливает статический положительный заряд.

При производстве рукавов используют аустенит, сталь марки 12Х18Н10Т (не хуже по параметрам ГОСТ 4986). Оплётку на заводе делают проволочной либо листовой сталью марки 12Х18Н10Т – что не уступает ГОСТ 18143. Норма толщины стенки сертифицированного изделия – газового шланга на производстве делают не меньше 0,15 мм.

Многослойные сильфонные газовые шланги производят качественно, толщина стенки зависит от индивидуального слоя. Внутренний слой рукава сваривают, делают замкнутым, плотным для полной герметичности изделия. При покупке проверяют надёжность узла: соединение газового шланга и оплётки, штуцера и соединительной гайки.

Стандартные варианты крепления оплётки с присоединяемыми частями изделия – заводская качественная сварка, пайка. В техническом паспорте указывают метод монтажа герметичного узла, соединений рукава.

Срок службы подводки

Существует несколько видов изделий, каждое имеет свой срок эксплуатации. Это зависит от технических характеристик подводки, лучше если на неё при монтаже системы будет вешаться ярлык, на котором указываются даты ввода и окончания эксплуатации.

Срок службы газового шланга для вашей плиты зависит от типа выбранного шланга, его качества, прочности соединения всех элементов. Разные типы изделий имеют свой период эксплуатации. Для:

• сильфонных (это современные детали, изготавливаются 3 видов: простые, металлические из нержавеющей стали, с покрытием ПВХ) – 15–30 лет, но оборудование исправно служит 20 лет, поэтому и подводка должна меняться вместе с ним;
• резинотканевых изготовители рекомендуют использовать детали до трёх лет, после этого, если нет видимых дефектов на детали, её можно оставить ещё ненадолго;
• армированных, за счёт использования высокопрочных материалов при изготовлении шлангов, срок службы вырос и составляет до 10 лет;
• кислородных – до 5 лет, но на редко используемом оборудовании типа баллонов;
• резиновых с металлическим рукавом – не более 10 лет.

Это приблизительный срок эксплуатации разных газовых шлангов для оборудования, установленного в квартирах. Срок эксплуатации подводов для плиты и всего оборудования зависит от многих факторов. К ним относятся:

• условия эксплуатации системы, плохие значительно снижают время использования всех элементов;
• правильный и качественный монтаж;
• правильно выбранные характеристики шлангов, они не должны быть натянуты, а немного провисать;
• качество самих изделий, выбирать стоит надёжного изготовителя и поставщика продукции.

Перечисленные сроки эксплуатации необходимо считать не от времени приобретения изделия, а со дня его установки.

Как грамотно выбрать газовый шланг

Замена рукавов газовой трубы на гибкий газовый шланг осуществляется не только государственными структурами. Теперь сервисные центры и некоторые магазины бытовой техники имеют возможность оказывать такую услугу населению после появления соответствующей нормативно-правовой базы. Самый главный параметр, которым должен руководствоваться хозяин перед тем, как отправиться за покупкой – длина гибкого шланга. Для начала изучим разновидности подводок голубого топлива.

Сильфонный металлический шланг.

Профессионалы высоко оценивают его преимущества и обоснованно считают изделие наиболее приемлемым для оборудования, работающего на голубом топливе. Вот те параметры, из-за которых специалисты отдают предпочтение данному товару:

• Длительный срок эксплуатации (больше четверти века);
• Гибкость и сопротивление давлению (свыше 6 атмосфер);
• Простое подключение;
• Сверхустойчивость к перепадам температур (от -50 до +200 оС);
• Обеспечивает надежную защиту от механических повреждений (благодаря гофрированной оболочке);
• Сделан из нержавейки.

Однако высокая стоимость является сдерживающим фактором, и, несмотря на высокое качество, вынуждает покупателей отказаться от приобретения изделий в металлической оплетке. Сильфонные экземпляры более актуальны для клиентов, нуждающихся в покупке котла или газовой колонки. Ведь армированный сильфонный шланг для газа изготовлен в оплетке из гофрированного металла.

Резинотканевый и его основные достоинства

Выгодно выбрать шланг на основе резины, его достоинства:

1. Элементарный монтаж.
2. Отличная гибкость.
3. Дешевизна.
4. Любые размеры.

Кроме того качественные товары обладают высокой эластичностью и невосприимчивостью к электрическим разрядам. Существенный плюс – качественная продукция характеризуется длительный сроком эксплуатации (порядка 10 лет). Недостаток всего лишь один – отсутствие жесткой фиксации к плите. Резиновый армированный вариант гнутого рукава обладает улучшенными характеристиками, но чуть дороже.

Кислородный

Этот вид подводки также может использоваться в системе подачи газа к оборудованию для приготовления пищи

Однако, приобретая товар, нужно обращать внимание на внутренний диаметр изделия. Он должен быть более 16 мм. Достоинства данного экземпляра:

Достоинства данного экземпляра:

• Низкая цена;
• Не проводит электрический ток;
• Простой монтаж.

Нужно следить за тем, чтобы поверхность гибкого изделия, находящегося в контакте с кислородом, была очищена от жира. В противном случае возможен его перегрев.

При покупке любой разновидности гнутых рукавов необходимо обращать внимание на наличие сертификатов качества товара и выбирать такие устройства разумнее всего в специализированных магазинах. Отличительной чертой товаров используемых для подводки голубого топлива является наличие жёлтой отметки на оплётке. Самыми ходовыми считаются соединительные экземпляры длиной 1 – 2 метра

Самыми ходовыми считаются соединительные экземпляры длиной 1 – 2 метра

Отличительной чертой товаров используемых для подводки голубого топлива является наличие жёлтой отметки на оплётке. Самыми ходовыми считаются соединительные экземпляры длиной 1 – 2 метра.

Обычно имеется резьба крепления с диаметром от 0,5 до 0,75 дюйма. У торцов, как правило, две гайки. В основном гайка-гайка, но бывает и гайка-штуцер. Гайка с внутренней резьбой в народе называют мамка. Наружную резьбу-штуцер зовут папка.

Другие виды газовых шлангов для газовых плит: размеры, цены

Газовый резиновый шланг в металлической оплетке имеет внутреннюю часть, выполненную из полимерных материалов, которая сверху покрывается слоем вулканизированной резины. Снаружи шланги оплетены особыми стальными нитями, создающими так называемый армированный слой.

Основным минусом использования шлангов считается высокая способность стали пропускать электричество, а также подверженность внутреннего полимерного материала разрушениям, которые можно не заметить из-за присутствия верхних слоев. Если плита не эксплуатируется, на это время рекомендуют перекрывать газовый шланг, что позволит увеличить срок его эксплуатации. Цена за готовое изделие длиной 60 см стартует от 140 рублей.

Применяя этот тип подключения, дополнительно нужно монтировать диэлектрические вставки, которые устанавливаются в месте стыка шланга и газовой трубы. Присутствие диэлектрика убережет газовую плиту и сам шланг от воздействия блуждающего тока, который может стать причиной возникновения пожара.

Газовый резиновый шланг в металлической оплетке имеет недостаток — это высокая способность стали пропускать электричество.

Преимущества использования резинового армированного шланга:

• доступная стоимость;
• простота монтажа;
• эксплуатация в большом температурном диапазоне: от -35 до +50 °С;
• широкий выбор длины и диаметра.

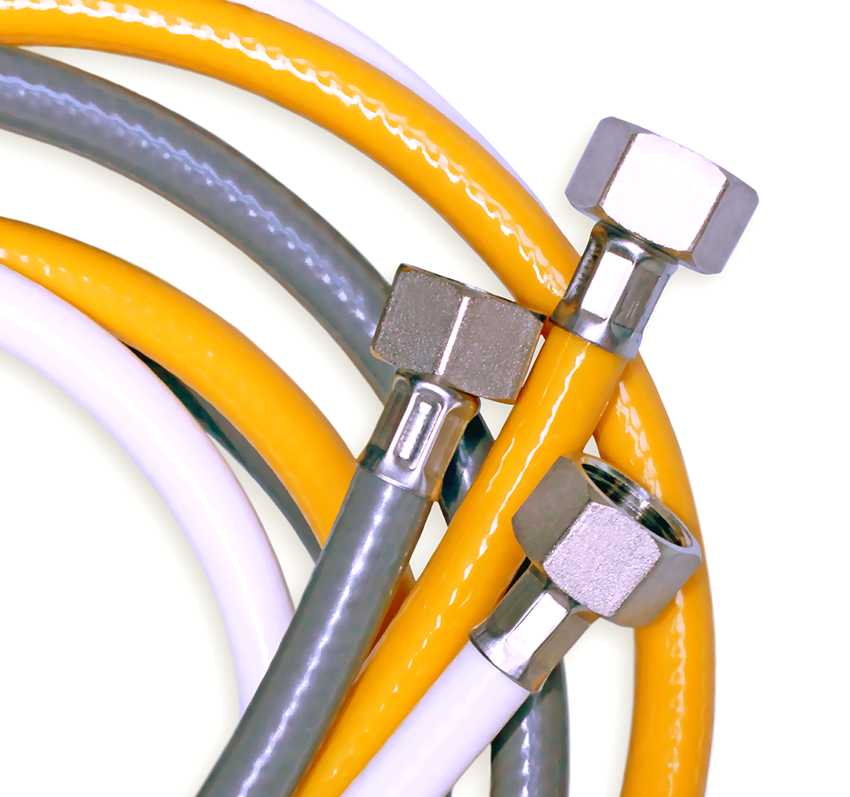

Армированный рукав ПВХ считается более современным, чем перечисленные выше варианты благодаря тому, что особенности материала не позволяют изделию проводить электрический ток. К тому же поливинилхлорид разрушается не так легко, как резина. Дополнительную прочность шлангу обеспечивает наличие двух слоев ПВХ. Внутри рукава находится черный материал, а верхний слой чаще всего отличается желтым цветом. Применяется для подводки различных типов газовой смеси: ацетилена, пропана и бутана.

Газовый шланг ПВХ для газовой плиты рассчитан на рабочее давление до 0,63 Мпа, а температура, при которой возможна эксплуатация газа, варьируется от -20 до +90 °С, что является значительным преимуществом. Другим положительным моментом использования изделий из ПВХ считается большой разброс размеров, при этом максимальная длина газового шланга для газовой плиты – 5 метров, а минимальная – 0,4 м. Для изготовления фитингов применяется оцинкованная сталь, а диэлектрические свойства обеспечиваются благодаря присутствию паронитовой прокладки.

Другие преимущества изделия:

• не разрушается при соприкосновении с горячей плитой;
• доступная стоимость, цена за метр изделия стартует от 170 рублей;
• не подвержен разрушению при попадании горячих капель масла;
• подходит для использования в условиях повышенных нагрузок;
• продолжительный срок эксплуатации: минимум – 12 лет, максимум – 20 лет.

Газовый шланг ПВХ считается более современным, применяется для подводки различных типов газовой смеси.

Установка и подключение

Зачастую газовые шланги поступают в продажу уже с прокладками, но не во всех случаях. Пользователю стоит соединять шланг с прибором и соединить между собой приспособление и газовый стояк, при этом используя различные комплектующие. Угол при работе должен быть правильным и соответствовать нормам. Чтобы правильно подключить муфту или втулку с краном на стыке газовой трубы и шланга, стоит выполнить поочередно ряд действий.

• Перекрыть подачу газа.
• Оставить открытыми горелки, что обеспечит полное выгорание газа.
• Подготовить несколько ключей разводного типа.
• С помощью первого ключа необходимо поддерживать кран, расположенный на трубке, а другим открутить гайку на гибком приспособлении.
• Осуществить прикручивание гайки шланга к торцу на муфте.
• Сделать тщательную проверку на качество герметичности. Это делается нанесением мыльного раствора при помощи кисточки.
• После всех вышеперечисленных действий необходимо открыть вентиль и проверить работу на отсутствие пузырей.

Чтобы установить хомуты на шланги для проведения газа, не потребуется особых умений

Важно не забывать соблюдать такие правила:

• соблюдать правильную дистанцию между приспособлениями;
• используя отвертку, необходимо прикрутить хомуты, при этом не стоит переусердствовать;
• в каждый из хомутов стоит вставить магистральный элемент;
• через отверстия протянуть болты, завинтить зажимы, обеспечив плотность прилегания.

Диаметр штуцера газового шланга 9 мм должен иметь резьбу 3/8″, при этом гайка должна быть из стали. Оптимальной будет установка штуцера, что изготовлен из латуни.

Типы газовых шлангов для плиты

Есть несколько наиболее распространенных видов шлангов, свойства и особенности которых будет полезно знать, выбирая их для своей плиты.

Виды газовых шлангов

Гофрированный сильфонный шланг, в состав которого входит нержавеющая или углеродистая сталь, является одним из хороших вариантов для замены старого шланга. Изготовляют подобные шланги при помощи передовых технологий и высококачественных материалов. Также используется латунный сплав для соединительных элементов, а герметичность обеспечивается с помощью специальных прокладок.

Гофрированные шланги устойчивы к высокому давлению, при этом они не деформируются и не меняют форму. На функциональность и прочность таких шлангов никак не отражаются перекручивания, сильные изгибания и растягивания в длину (например, если длины шланга немного не хватает). Многие специалисты рекомендуют устанавливать именно сильфонные шланги, как наиболее проверенные и надежные.

Резиновые шланги являются более доступным в плане финансов вариантом, при этом ненадежными их тоже нельзя назвать. Для их укрепления используется гибкая стальная оплетка, существенно увеличивая прочность шлангов. Подключая газовую систему к газовым бытовым приборам, устанавливают, в большинстве случаев, именно резиновые шланги. Их не спутать с водопроводными шлангами, так как на их поверхности есть опознавательная желтая линия.

Шланги с использованием тканого и резинового материала применяются куда реже, чем гофрированные или резиновые. Благодаря армирующей плетеной сетке они являются очень прочными и устойчивыми к деформации.

Советы по монтажу

Перед установкой шланга в обязательном порядке осматривается не только весь шланг для проверки целостности, но и соединительные элементы, и уплотняющие прокладки. Если плита, помимо газа, работает еще и на электричестве, то нужно сделать заземление плиты.

Следующая задача – фиксирование плиты на месте, так, чтобы во время работ она была неподвижна.

И самый важный этап – подключение газа. Нужно перекрыть запорно-регулирующее устройство (вентиль). Потом демонтировать поврежденный шланг и на его место установить недавно приобретенный. После установки – обязательная проверка герметичности соединения! На всякий случай, лучше подтянуть гайки и крепления посильнее; главное только – не переборщить с силой.

Если неукоснительно соблюдать технику безопасности при работе с газовым оборудованием, то проводить замену газового шланга – не сложно. Однако в случае проблем посерьезнее, лучше вызывать специалистов, чем рисковать здоровьем.
