Обзор моделей
Начнем с модели ACH-350C
- LVT АСН-350С – тиристорный стабилизатор напряжения для широкого спектра применения. Его можно использовать как выпрямитель для компьютера или телевизора, но основная его функция все же питание котла. Это однофазный прибор, мощностью 350 ватт, предназначенный для работы в сети 220 вольт. Порог отключения и рабочий диапазон – от 140 до 270 вольт, исполнение может быть, как напольным, так и настенным. Стоимость такого изделия составляет примерно 2800 рублей.
- LVT АСН-600 – это релейный стабилизатор напряжения, предназначен для домашнего использования. Он может обеспечивать работу электроприборов с асинхронными двигателями, мощностью до 0,6 киловатт. Запас пускового тока этого прибора – 2,4 киловатта. Его девяти ступенчатая конструкция прекрасно подходит, чтобы питать котел, холодильник или компьютер. Это однофазный прибор с диапазоном рабочих токов от 145 до 280 вольт. Его производят в напольном и настенном исполнении. Цена этого изделия в среднем составляет около 2400 рублей.
Данный стабилизатор показан на видео
Шаг №1 – Какие типы стабилизаторов подходят для котлов
Какой стабилизатор напряжения выбрать для газового котла?
Теоретически для котла отопления можно использовать любой из бытовых стабилизаторов напряжения подходящей мощности. Года 2-3 назад чаще всего так и приходилось делать. Ставились электромеханические стабилизаторы, которые должны были обеспечить сохранность котлов.
Преимущества:
- плавная регулировка при помощи сервопривода;
- более точное, на тот момент, напряжение на выходе.
Но у них был большой минус:
медленная скорость выравнивания напряжения.
Из-за этого сильно страдала электроника более новых газовых котлов, которая очень чувствительна к изменениям напряжения и импульсным помехам.
Другим вариантом было поставить вместо электромеханики более быстрые релейные стабилизаторы. Преимущества:
- высокая скорость срабатывания на изменения напряжения – менее 10 мс (миллисекунд);
- более широкий диапазон входных напряжений (105…265В);
- настенное исполнение, что гораздо удобнее.
Для сравнения возьмем электромеханический и релейный стабилизатор самой популярной мощности, на 1000 ВА (вольт-ампер):
| Энергия СНВТ-1000/1 Hybrid | Voltron РСН-1000 | |
|---|---|---|
| Мощность: | 1 кВA (0.7…1 кВт) | 1 кВA (0.7…1 кВт) |
| Тип: | электро-механический | релейный |
| Скорость срабатывания: | 500 – 1500 мс | 10 мс (миллисекунд) |
magazin energia ru
Разница в скорости срабатывания колоссальная, но обычные бытовые релейники не разрабатывались под эксплуатацию с газовыми котлами, а поэтому имеют ощутимый минус:
низкая точность напряжения на выходе (220 ± 10%).
В результате получали ситуацию, когда на колебания электросети в диапазоне от 198…242В обычные бытовые релейники попросту никак не реагировали.
Если для старых котлов это было не так критично, то для современных моделей популярных производителей (Vaillant, Baxi, Viessmann, Protherm, Ariston, Buderus, Beretta, Ferroli) такое бездействие приводило к замене платы.
Стало ясно, что стабилизаторы бытового назначения не подходят для эксплуатации с современными газовыми котлами. Нужен аппарат, который был бы лишен недостатков двух предыдущих вариантов и должен:
- быстро реагировать на изменения в электросети;
- иметь маленькую погрешность напряжения на выходе.
Дополнительными требованиями можно назвать:
- приятный внешний вид (аппарат будет размещаться возле котла и невзрачная грубая коробка сильно бы испортила интерьер);
- настенное исполнение (наличие крепления на стену более удобно и экономит место).
Так на российский рынок была выпущена специализированная линейка стабилизаторов напряжения “Энергия АРС”, при разработке которой ориентировались на эти требования.
Энергия АРС-1000 (1 кВA (0.7..1 кВт))
После доработок и первого года производства на сегодня имеем такие окончательные характеристики аппаратов данной серии:
- скорость срабатывания – 10 мс (миллисекунд);
- точность регулировки – 220 ± 4%;
- универсальное крепление – можно как повесить на стенку так и поставить на маленькие ножки;
- диапазон входных напряжений – 120…276В;
- маленькие размеры (высота: 35.5 см, ширина: 20.5 см, глубина: 10 см) и масса 3 – 5 кг;
- защита котла от импульсных помех;
- полностью металлический корпус — повышенная безопасность;
- защита от неправильного подключения (необходима для фазозависимых котлов);
- имеет приятный белый цвет корпуса;
- простое подключение котла через вилку и розетку.
Сравнивая с бытовыми стабилизаторами получаем такие цифры:
| Энергия СНВТ-1000/1 Hybrid | Энергия АРС-1000 | |
|---|---|---|
| Мощность: | 1 кВA (0.7…1 кВт) | 1 кВA (0.7…1 кВт) |
| Тип: | электро-механический | релейный |
| Точность регулировки: | 220В ± 3% | 220В ± 4% |
| Скорость срабатывания: | 500 – 1500 мс | 10 мс (миллисекунд) |
Как видим, у Энергия АРС напряжение на выходе фиксируется на уровне как у самых точных стабилизаторов на рынке – электромеханических. Скорость же срабатывания несравнимо выше.
Единственное, диапазон входных напряжений по низу не такой широкий, как у Voltron РСН:
| Voltron РСН-1000 | Энергия АРС-1000 | |
|---|---|---|
| Мощность: | 1 кВA (0.7…1 кВт) | 1 кВA (0.7…1 кВт) |
| Напряжение входа: | 105…265 В | 120…276 В |
В целом, серия получилась вполне достойной, по крайней мере котлы получили современную защиту электроники от скачков напряжения и импульсных помех. Да и погрешность на выходе минимальная, на уровне самых точных аппаратов на сегодняшний день. А значит, не придется каждые полгода менять сгоревшие платы в котлах, как в случае со стабилизаторами общего назначения.
Первое правило:
Для современных газовых котлов лучше подключать специализированные стабилизаторы напряжения. Для более старых моделей подойдет и обычный бытовой стабилизатор.
Тип стабилизатора
Сам по себе прибор предназначен для стабилизации входного напряжения и выдачи его в сеть в виде 220 или 380 В (выходное напряжение). Выбор стабилизатора напряжения для газового котла начинается с подбора типа (конструктивного исполнения) устройства:
- Тиристорные и семисторные. Здесь переключение контактов выполняют полупроводники — тиристоры и семисторы. Они способны, как соединять цепь, так и размыкать ее. Благодаря этому можно подключать к прибору мощные потребители. В отличие от релейных моделей, тиристорные менее шумные при переключении контактов и имеют высокую точность срабатывания. Однако для них требуется дополнительное охлаждение, так как они сильно греются. Из-за такого дополнительного охлаждения устройства получаются более дорогими и громоздкими.
- Инверторные. Инверторные или «двойного преобразования» стабилизаторы являются лучшими в качестве передаваемого выходного напряжения. При помощи выпрямителя ток преобразуется из переменного в постоянный, а затем благодаря инвертору, обратно в переменный. Это позволяет получить высокоточный сигнал на выходе при плохом непостоянном сигнале на входе. Инверторные стабилизаторы отлично подходят не только для газовых котлов, но и для электроники и бытовых приборов. Главным их недостатком есть немаленькая стоимость, но этот момент не критичен, если нужно сохранить жизнеспособность котла и электроники. Из хороших и относительно недорогих можем посоветовать Бастион Teplocom ST-400 Invertor — хорошо работает с котлами разных производителей.
Электромеханические. Регулировка напряжения здесь осуществляется сервомотором, который двигает угольную щетку по обмоткам трансформатора. Такое конструктивное решение обеспечивает плавность переключения. Однако есть взаимосвязь между силой скачка и скоростью срабатывания: чем сильнее скакнуло напряжение, тем больше витков щетке нужно пройти по обмотке. То есть при больших скачках увеличивается время отклика. Если в вашей сети небольшие и нечастые скачки, тогда электромеханический агрегат вам подойдет. Например, можно купить Ресанта АСН-500/1-ЭМ. В противном же случае возьмите релейный или инверторный аппарат.
Комбинированные (гибридные). Это смесь релейных и электромеханических агрегатов. Небольшие скачки устраняет сервомотор, а от высоких защищает реле. Такие аппараты значительно лучше, чем чисто релейные или электромеханические. Однако стоят больше обоих. В наш рейтинг стабилизаторов напряжения для газового котла обязательно войдут комбинированные модели.
Также существуют еще феррорезонансные устройства. Однако они уже устарели и довольно редко используются в работе, поэтому на них останавливаться мы не будем.
Электронные
Напольные
БАСТИОН SKAT STP-10000
Плюсы
- большая мощность
- защита при скачках входного напряжения
- бесшумный
- стабильная работа
- экран с понятной индикацией
Минусы
высокая стоимость
От 31000 ₽
Модель отличается удобной формой корпуса, возможностью подключения разнородной нагрузки, быстрым срабатыванием защиты. Полная мощность аппарата составляет 6.50 кВ·А, погрешность 3%. Все разъемы подключения спрятаны, поэтому отсутствует риск случайного прикосновения. Охлаждение устройства происходит естественным образом через многочисленные прорези в корпусе.
REXANT АСН-2000/1-Ц
Плюсы
- простой монтаж
- понятное управление
- компактный
- ручка для переноса
Минусы
малая активная мощность
От 2870 ₽
Напольный электронный стабилизатор для домашнего и офисного использования. Устройство с широким диапазоном входного напряжения (от 140 до 260 В). Максимально быстро и точно стабилизирует ток. Имеет класс защиты IP 20.
Настенные
Энергия Classic 7500
Плюсы
- долговечный
- большой входной диапазон
- быстрая регулировка
- стильный дизайн
- плавная бесшумная работа
Минусы
высокая стоимость
От 21100 ₽
Однофазный бесперебойник электронного типа для квартир, частных домов и коттеджей имеет суммарную мощность 7500 В·А. В этой модели в качестве силового ключа применяется тиристор полупроводниковый элемент, использование которого делает аппарат абсолютно бесшумным. Перегрузочная способность устройства может составлять 180%, что делает возможность подключения техники с высокими показателями пусковых токов.
Huter 400GS
Плюсы
- доступная стоимость
- внешний вид
- цифровой дисплей
- скромные габариты
Минусы
небольшая мощность
От 2920 ₽
Электронный настенный стабилизатор подойдет для защиты от перепадов в сети и КЗ небольшого котла в загородном доме или квартире. Удобное в использовании устройство имеет цифровую индикацию напряжения, полная мощность составляет 400 В·А.
Универсальные
Энерготех NORMA 12000
Плюсы
- электронный
- хорошая мощность
- высокая точность стабилизации
- удобный и практичный
- крепкий корпус
Минусы
высокая стоимость
От 32100 ₽
Устройство поддерживает выходные значения тока в пределах 205–235 В и создает оптимальные условия для функционирования газового оборудования. Преимуществом модели является быстрое реагирование на любые перепады в сети, эффективная защита от перегрева, прочность и надежность конструкции, двойная защита от КЗ.
Энергия Ultra 5000
Плюсы
- компактный
- морозостойкий
- погрешность на выходе 3%
- долговечность
Минусы
- нет возможности отключить свет дисплея
- заметно гудит
От 27300 ₽
Выбирая лучший стабилизатор для котла отопления, следует обратить внимание на модель Ultra 5000. Морозостойкий прибор для стабилизации тока в сети отлично подойдет для загородного дома и городской квартиры
Надежны и бесшумный аппарат, способный работать при морозе до -30°С, защитит котел от порчи и внезапной остановки, связанной с неполадками в электросети.
ТОП-5 электронных стабилизаторов напряжения
Среди электронных стабилизаторов следует выделить модели:
БАСТИОН SKAT-ST-12345
Стабилизатор электронного типа мощностью 12 кВт. Обладает высокой точностью стабилизации (5%), цифровой индикацией входного и выходного напряжения.
Охлаждение естественное, что означает отсутствие вентилятора и полную бесшумность работы устройства. На выход подается чистая синусоида, не имеющая искажений графика.
Технические характеристики прибора:
- входное напряжение — 135-290 В (предельный минимум — 125 В);
- выходное напряжение — 209-231 В;
- число ступеней стабилизации — 7;
- время отклика — 10 мс;
- габариты — 350х434х380 мм;
- вес — 50 кг.
Достоинства:
- универсальный тип монтажа (напольный и настенный),
- длительный срок гарантии (производитель дает 5 лет),
- надежная и бесшумная работа.
Недостатки:
- большой вес,
- высокая стоимость.
Энерготех OPTIMUM+ 7500
Стабилизатор электронного типа, мощностью 7,5 кВт. Предназначен для напольного монтажа. На выходе дает чистую синусоиду без отклонений графика.
Характеристики прибора:
- входное напряжение — 60-268 В;
- выходное напряжение — 210-230 В;
- время отклика — 20 мс;
- число ступеней стабилизации — 12;
- габариты — 385х405х185 мм;
- вес — 20 кг.
Достоинства:
- длительный гарантийный срок (5 лет на сам стабилизатор и 10 на трансформаторный блок),
- качественный корпус, во время работы не издает звуков.
Недостатки:
- непродуманное расположение вентиляционных отверстий (особенно, в нижней части корпуса),
- сложность считывания показателей на дисплее.
Энерготех NORMA 12000
Прибор электронного типа, мощностью 12 кВт. Оснащен принудительным охлаждением (вентилятор), точность стабилизации составляет 7%.
Основные параметры стабилизатора:
- входное напряжение — 121-259 В (предельное — 60-269 В);
- выходное напряжение — 205-235 В;
- время отклика — 20 мс;
- число ступеней стабилизации — 9;
- габариты — 455х350х245 мм
- вес — 29 кг.
Достоинства:
- высокая мощность,
- качественная и надежная сборка.
Недостатки:
- относительно высокая цена,
- некоторый шум во время работы из-за вентилятора,
- большой вес.
Энерготех OPTIMUM+ 9000
Электронный стабилизатор напряжения для газовых котлов мощностью 9 кВт. Выдает однофазное напряжение с высокой точностью стабилизации — погрешность составляет всего 4,5%. Обладает принудительным охлаждением с помощью вентилятора.
Технические характеристики устройства:
- входное напряжение — 60-268 В (предельное);
- выходное напряжение — 210-230 В;
- время отклика — 20 мс;
- число ступеней — 12;
- габариты — 385х405х185 мм;
- вес — 21 кг.
Достоинства:
- надежность,
- устойчивость в работе,
- качественная сборка,
- прочный корпус.
Недостатки:
- большие размеры,
- звук от работы вентилятора, который появляется через несколько месяцев эксплуатации прибора.
Энергия Classic 9000
Электронный стабилизатор напряжения мощностью 9 кВт. Прибор обладает высоким КПД (98%), несколькими вариантами защиты. Предназначен для настенного монтажа.
Параметры стабилизатора:
- входное напряжение — 60-265 В (предельные значения);
- выходное напряжение — 209-231 В;
- число ступеней — 12;
- время отклика — 20 мс;
- габариты — 320х420х180 мм;
- вес — 20 кг.
Достоинства:
- бесшумность,
- устойчивое удержание рабочего режима,
- надежность.
Недостатки:
- сложность навесного монтажа,
- необходимость переключать показания на дисплее для вывода данных.
Особенности продукции Baxi
Baxi — один из стабильных брендов, который хорошо зарекомендовал себя на рынке отопительных котлов.
Справка! Торговая марка существует уже более 100 лет, а тепловое оборудование выпускает около 50 лет. За этот период налажены методики изготовления сложных конструкций, узлов.
Широкий ассортимент котлов позволяет подобрать лучшую модель для частного дома, офисных помещений, больших зданий, квартир.
Все теплотехнические установки имеют базовый набор функций:
- Самодиагностика. Датчики полностью контролируют состояние элементов устройства в автоматическом режиме.
- Защита от перемерзания. При снижении температуры до +5 градусов система запускает усиленную циркуляцию.
- Оперативная регулировка температуры.
Количество фаз
Стабилизаторы, применяемые совместно с газовым оборудованием, рассчитаны на работу с одной или тремя фазами. Конкретный тип выбирается в соответствии с параметрами электрической линии, подведенной к частному дому. При наличии однофазного питания устанавливается такой же стабилизатор.
Если же подключена трехфазная сеть, для стабилизации может использоваться трехфазное устройство или три однофазных прибора, подключаемых к каждой фазе. Второй вариант делает выходное напряжение более стабильным.
Однофазные стабилизаторы используются преимущественно в бытовых условиях квартир и частных домов. Номинальное напряжение таких электрических сетей составляет 220 вольт, а полная максимальная мощность, подлежащая выпрямлению – 135 кВА. Выдаваемая частота и синусоида преобразованного тока отличается повышенной устойчивостью, из-за чего однофазные устройства нередко используются на производстве.
Трехфазные приборы чаще всего используются в промышленности для подключения к котлам с высокой производительностью и большими мощностями. Номинальная мощность электрических сетей составляет 380 и 400 вольт.
Типы стабилизаторов
Срок безремонтной эксплуатации газового котла с насосом и розжигом от электросети зависит от стабильного и постоянно одинакового напряжения. Поэтому включение стабилизатора в схему работы котла если не обязательно, то крайне желательно. Современные стабилизаторы делятся на три вида:
- Релейного типа – самые дешевые, но не самые долговечные приборы. Подгорание контактов заставляет хозяина менять устройство каждые 3-4 года. Точность амплитуды стабилизации тоже оставляет желать лучшего.
- Стабилизаторы на сервомоторах могут плавно выравнивать выходное напряжение, но работают более медленно, что повышает риск аварии.
- Электронные схемы на управляемых тиристорах (симисторах) и микропроцессорах долговечны, обладают высокой точностью стабилизации, бесшумны в работе и мгновенно реагируют на скачки напряжения в сети.
По другим параметрам стабилизаторы подразделяются на устройства постоянного или переменного тока, на напольные или настенные конструкции, на однофазные или трехфазные приборы. В таблице приведены технические характеристики наиболее востребованных моделей стабилизаторов в 2014 году. Анализ показывает, что электронное устройство может работать в любых условиях, с любыми перепадами напряжения. Электронный стабилизатор не искажает форму напряжения, а значит, газовый котел будет работать стабильно и надежно.
Механический или сервоприводный стабилизатор обладает более длительным временем срабатывания при перепадах входного напряжения и тока. То есть, при скачках амплитуды механическое устройство не успевает выравнивать амплитуду и колебания напряжения поступают на электронные и электрические приборы котла. Перепады случаются редко, но часто вызывают поломки в электронных схемах нагрузки.
Поэтому на вопрос, какой стабилизатор напряжения для газового котла лучше, может ответить только хозяин агрегата. Играет роль и стоимость прибора, и требования к нему, и даже габариты стабилизатора. Так как газовый котел стоит дорого, то есть смысл поставить на его обслуживание более дорогой, но качественный стабилизатор, а не экономить на мелочах.
Как выбрать стабилизатор
При покупке отталкивайтесь от основных параметров:
- Мощность стабилизатора определяется совокупной мощностью нагрузок — насос, пульт управления, газовая горелка и другие элементы автоматики. Стандартная мощность стабилизатора – 150-350 Вт.
- Диапазон выходного напряжения прибора.
- Сетевое напряжение. Для определения разницы напряжений в разное время суток следует периодически проводить замеры, а затем взять среднее арифметическое.
Требования к качественному стабилизатору для газового котла:
- Эстетичный внешний вид.
- Маленькие размеры и достаточная мощность.
- Возможность настенного или напольного размещения.
- Простота и надежность.
- Бесшумность в работе и надежный тепловой режим работы.
- Электронное исполнение.
- Цена стабилизатора должна оправдывать его технические характеристики.
Если говорить о цене, то скупой платит дважды. Выбирайте стабилизатор с повышенными характеристиками относительно требований – ситуации бывают разные. Если у вас установлен дорогой котел, то и защита должна соответствовать. Поэтому покупайте стабилизатор от брендового производителя, желательно с рекомендациями – от друзей, от консультантов или мастеров-газовиков.
Производители электронных и механических стабилизаторов
Популярные модели стабилизаторов зарубежного и отечественного производства:
| Характеристики \ Модель | СНАП-500 | VEGA-50-25 | РЕСАНТА АСН-2000 | Shteel-1000 |
| Стабилизатор | Механический | Электронный | ||
| Мощность | 500 Вт | 500 Вт | 2000 Вт | 1000 Вт |
| Скорость регулировки, сек | 1,0 | 0,3 | 0,5-0,7 | 0,2 |
| Входное напряжение | 150-250 В | 172-288 В | 140-260 В | 132-260 В |
| Точность напряжения на выходе стабилизатора, % | 1 | 0,5 | 1,5 | 2,5 |
| Защита | Нет | Есть | Есть | Есть |
| Рабочая температура | -5/+40°С | -25/+45°С | 0/+45°С | +5/+40°С |
| Срок эксплуатации | 1-3 года | 7-15 лет | 5-10 лет | 10-20 лет |
| Габариты | 175x190x140 мм | 275x425x260 мм | 100x183x240 мм | 240x170x120 мм |
| Масса | 4 кг | 16 кг | 4,2 кг | 6 кг |
| Гарантийный срок обслуживания | 1 год | 5 лет | 2 года | 5 лет |
| Производитель | КНР | Италия | Россия | Украина |
| Стоимость | 30 $ | 600 $ | 700 $ | 140 $ |
Как видите, самые дешевые – китайские механические приборы. Российские стабилизаторы – самые дорогие в своей линейке мощностей и других технических характеристик. Впрочем, стоимость всегда себя оправдывает. Поэтому совет от профи: не гонитесь за экономией — она может дорого для вас обернуться.
Особенности разных типов оборудования
В решении вопроса выбора подходящего оборудования ответить однозначно не представляется возможным. Всё зависит от конкретных потребностей и (в ни меньшей степени) цены на стабилизатор.
Всего на рынке представлено три основных типа стабилизаторов напряжения для дома.
- Релейный (сюда же можно отнести и электронный). Самый демократичный по стоимости тип. У него широкий диапазон рабочего напряжения и высокая скорость стабилизации. Основной недостаток – погрешность до 6-8% у выходного напряжения.Достоинства
для входного напряжения имеется широкий диапазон стабилизации;
стабилизатора напряжения релейного типа:
- низкая цена и долговечность (до 10 лет эксплуатации).
На заметку. Для этого типа стабилизаторов важный показатель – количество ступеней. Чем их больше, тем стабильнее работа прибора.При неоднократном падении или повышении напряжения в сети ступени (реле, включающие стабилизацию) будут его компенсировать поочерёдно.
Электромеханический тип отличает плавность регулировки и высокая точность напряжения на выходе. Рассчитанные на одну фазу стабилизаторы имеют два или три трансформатора и являются достаточно мощными приборами. Приобрести их можно по вполне доступным ценам.Достоинства
широкий входной диапазон;
:
переносит кратковременную перегрузку до 200%;
бесшумная работа.
Недостатки:
- не работает при морозах ниже -5 градусов;
- невысокая скорость стабилизации.
К электромеханическому типу относятся так же:
электродинамические стабилизаторы – более дорогие, выдерживающие перегрузку в 200% две минуты подряд и работающие при температуре до -15 градусов;
комбинированные (гибриды) – с двумя добавочными релейными стабилизаторами, которые срабатывают при аномальном повышении или понижении напряжения в сети.
Электромагнитный тип отличает высокая скорость стабилизации и возможность работы при температурах от -40 до +50 градусов.
Недостатки:
- узкий входной диапазон напряжения;
- наличие искажений в сети на выходе;
- шумность в работе;
- чувствителен к изменению частоты;
- не работает при меньшей от номинала нагрузке (критичны 10-20%).
Стабилизатор для газового котла – зачем его устанавливать
Системы отопления на любом топливе монтируются по двум схемам – с естественной или с принудительной циркуляцией теплоносителя. Последняя схема удобна тем, что не нужно соблюдать угол наклона в теплосети – жидкость в трубах движется за счет работы циркуляционного насоса.
Но его надежная, стабильная и длительная работа во многом зависит от стабильного напряжения в сети. От него же зависит и надежная работа автоматики котла. Поэтому рачительный хозяин всегда об этом позаботится и установит стабилизатор. Но какой стабилизатор напряжения для газового котла лучше и как его правильно подобрать для конкретной модели котла?
Предложение всегда предшествует спросу, и стабилизаторы именно для газовых котлов стали разрабатываться как отдельная линейка приборов. Отечественный рынок перенасыщен дешевой китайской продукцией, в основном механического типа, но такие модели можно приобретать только в качестве временного решения. Поэтому создание маломощных, компактных и мобильных приборов стало реальностью.
Современные электронные устройства для стабилизации напряжения — это высокая точность регулировки, работа в широком диапазоне напряжения, это микропроцессорное управление, компактная разработка и приемлемая стоимость с последующим гарантийным обслуживанием.
АБП ШТИЛЬ 300Т – бюджетный вариант
Для чего нужен
Производители указывают в инструкции требования к качеству электропитания. В случае если не соблюдается предписанный режим питания, гарантийные обязательства снимаются, и производитель даже не берется оценить долговечность оборудования.
Причина этому проста. В газовом котле располагать собственный встроенный стабилизатор напряжения накладно и не выгодно. Тогда цена устройства возрастет в разы, а его наличие не оправдано, если и так стабилизируется ввод в дом или квартиру.
От качества питания зависит многое:
- Двигатель насоса работает в синхронном или асинхронном режиме, но только при наличии правильного синусоидального тока на входе. Искажения форы сигнала, амплитуды или всплески способны сбить ритм работы насоса, начиная с повышенной выработки ресурса отдельных деталей вплоть до заклинивания насосного узла.
- Плата микроконтроллера опирается в своей работе на показания датчиков и управляет в зависимости от заложенной программы подачей газа и теплоносителя, а часто и воздуха. Нарушения в питании способны вызвать сбой программы и перевод контроллера в безопасный режим. Для пользователя это означает только одно – холодные батареи и непосредственный контакт с зимой внутри дома.
- Нестабильное напряжение приводит к искажению данных, получаемых от термопар и датчиков давления, перепады напряжения способны вызвать срабатывания реле на клапанах без команды процессора. Все это повышает риск возникновения опасной для жизни человека ситуации и выхода оборудования из строя.
Перечисленные опасения естественно вытекают при чрезмерных перепадах напряжения или несоответствии установленным стандартам качества питания. Для газовых котлов допускается питание напряжение в пределах 210-230В, окно в 20В. Частота определяется в виде 50 или 60Гц в зависимости от локализации модели. Критичной является форма синусоиды и отсутствие высокочастотных помех.
Теоритически хватит одного скачка свыше 250В или продолжительной работы на напряжении меньше 200В, чтобы вызвать проблемы. А теперь стоит просто замерить реальное напряжение в сети в квартире, притом вечером, когда потребителей больше. Скорее, там вместо нормальных 220В будет максимум 190В, а к этому следует вспомнить, насколько часто мигает свет, а лампы горят сверх ярко, хоть и доли секунд. С таким положением дел работа газового котла больше похожа на русскую рулетку с полным магазином. Именно поэтому нужен стабилизатор напряжения для газового котла.
Рейтинг лучших стабилизаторов
Я советую делать выбор из следующего списка:
| Наименование | Тип устройства защиты | Мощность (Вт) | Напряжение (В) | Цена (руб.) |
| Ресанта АСН-500/1-Ц | Релейный | 500 | 160-240 | 1420 |
| Cтабилизатор напряжения для котла Бастион Teplocom ST-555 (Теплоком) | Релейный | 280 | 145-260 | 3200 |
| Sven AVR Slim-500 | Релейный | 400 | 140-260 | 1860 |
| Powerman AVS-1000D | Релейный | 700 | 140-260 | 1810 |
| Rucelf Котел-600 | Релейный | 600 | 150-250 | 3000 |
| Энергия APC 500 | Релейный | 350 | 85-270 | 3600 |
| Штиль IS550 | Инверторный | 400 | 90-310 | 6400 |
Так же неплохо зарекомендовали себя котлы Baxi (Бакси).
Стабилизатор – полезная защита, что поможет сохранить работоспособность газового котла долгие годы. Информации достаточно, чтобы понять, как выбрать стабилизатор напряжения.
Как выбрать стабилизизатор напряжения для газового котла
Современные газовые котлы оснащены инновационным программным обеспечением. Электроника управляет работой процессора и режимами установки прибора. Научиться управлять электронным устройством вполне возможно, но складываются обстоятельства, когда управление системой от пользователя не зависит. К непредвиденным обстоятельствам относятся резкие перепады напряжения в сети или кратковременное внезапное отключение электрической линии. В таких случаях стабилизатор напряжения. Иначе, дорогостоящие газовые котлы будут периодически давать сбой и плата очень быстро придет в непригодность.
POWERMAN AVS 500 S – доступная цена
Однофазный стабилизатор для работы с котловым газовым оборудованием мощностью до 200~300 ватт. Имеет небольшие размеры и вес. Выполнен в настенном варианте. Оснащён выходной евророзеткой. Стабилизирует входные параметры электрического тока.
Встроенные фильтры отсекают посторонние частотные шумы, удаляют помехи. Визуальный контроль осуществляется по жидкокристаллическому дисплею. Текущее состояние конструкции отражают световые индикаторы.
Плюсы:
- Компактность, малый вес, выполняет свои функции.
- Защита от пиковых нагрузок и короткого замыкания.
- Недорогой, прост в установке и подключении.
Минусы:
- Розетка снизу, слегка неудобно.
- Почему-то нет второго индикатора.
Рекомендации: 13 лучших газовых котлов
13 лучших твердотопливных котлов
14 лучших электрических котлов
Рейтинг лучших стабилизаторов для газовых котлов
Среди стабилизаторов напряжения для газовых котлов популярны следующие модели.
БАСТИОН Teplocom ST-222 500
Стабилизатор от компании Бастион стоит выбрать, если в сети нет серьёзных скачков, т. к. он не обладает достаточной точностью регулировки. Мощность также невелика, но плюсы: универсальная установка на DIN-рейку или на стену, компактный корпус со встроенной розеткой и гарантия от производителя 5 лет — делают его достойным конкурентом для других моделей обзора.
Фото 1. Стабилизатор напряжения Бастион Teplocom ST-222 500. Прибор имеет компактные размеры, помещается на ладони.
- Тип: релейный.
- Мощность: 180 Вт.
- Напряжение на входе: 165—260 В; на выходе — 200—240 В.
- Точность стабилизации: 10%.
- КПД: 95%.
- Количество выходных розеток: 1.
- Вес: 1,5 кг.
- Стоимость: от 2400 р.
РЕСАНТА ACH-1000 1-Ц
Хорошая, «средняя» модель для большинства применений. Мощности в 1 кВт хватит для типичной котельной в частном доме, а выходные значения от 202 до 238 В позволят работать почти любому котлу. Стабилизатор отличается привлекательной ценой.
- Тип: релейный.
- Мощность: 1000 Вт.
- Напряжение на входе: 140—260 В; на выходе — 202—238 В.
- Точность стабилизации: 8%.
- КПД: 97%.
- Количество выходных розеток: 1.
- Вес: 3,5 кг.
- Стоимость: от 1460 р.
Фото 2. Стабилизатор напряжения Ресанта АСН-1000/1-Ц и коробка от него. Мощность прибора 1 кВт.
РЕСАНТА LUX АСН-10000Н 1-Ц
Аналогичен предыдущей модели, но в 10 раз мощнее.
- Тип: релейный.
- Мощность: 10 кВт.
- Напряжение на входе: 140—260 В; на выходе — 202—238 В.
- Точность стабилизации: 8%.
- КПД: 97%.
- Клеммы для подключения нагрузки.
- Вес: 19,7 кг.
- Стоимость: от 8500 р.
SVEN AVR 500
Бюджетный стабилизатор небольшой мощности, тем не менее обеспечит надёжную работу котла при скачках в сети от 100 до 280 В.
Фото 3. Стабилизатор напряжения для газового котла от производителя Sven модели AVR-500. Прибор имеет удобную ручку для переноски.
- Тип: релейный.
- Мощность: 400 Вт.
- Напряжение на входе: 100—280 В; на выходе — 202—238 В.
- Точность стабилизации: 8%.
- КПД: 95%.
- Количество выходных розеток: 1.
- Вес: 2,9 кг.
- Стоимость: от 1550 р.
RUCELF SRWII-12000-L
Неплохой вариант от российского производителя. Широкий диапазон входных напряжений позволяет эксплуатировать прибор в любых условиях, а мощности в 10 кВт хватит для любого оборудования в самой продвинутой котельной.
- Тип: релейный.
- Мощность: 10 кВт.
- Напряжение на входе: 110—270 В; на выходе — 202—238 В.
- Точность стабилизации: 8%.
- КПД: 98%.
- Клеммы для подключения нагрузки.
- Вес: 22,5 кг.
- Стоимость: от 12190 р.
Фото 4. Стабилизатор напряжения Rucelf модели SRW II-12000-L. Мощность прибора составляет 10 кВт.
RUCELF SRW-10000-D
Обладая меньшей мощностью, чем SRWII-12000-L, обеспечивает более точную стабилизацию, подходящую для большинства котлов.
- Тип: релейный.
- Мощность: 7 кВт.
- Напряжение на входе: 140—260 В; на выходе — 207—233 В.
- Точность стабилизации: 6%.
- КПД: 97%.
- Клеммы для подключения нагрузки.
- Вес: 14,1 кг.
- Стоимость: от 8550 р.

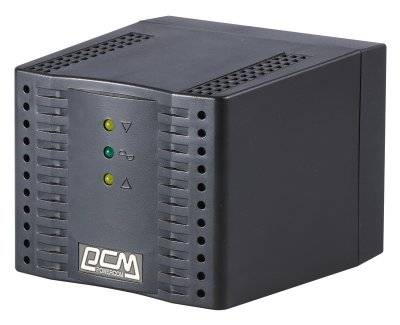

Powercom TCA-1200
Хорошие релейные стабилизаторы, если перепады в сети не слишком велики.
Очень компактный, лёгкий и дешёвый, обеспечивает благоприятное для любого газового котла выходное напряжение.
- Тип: релейный.
- Мощность: 600 Вт.
- Напряжение на входе: 176—264 В; на выходе — 209—231 В.
- Точность стабилизации: 5%.
- КПД: 95%.
- Количество выходных розеток: 4.
- Вес: 1,6 кг.
- Стоимость: от 1320 р.
Powercom TCA-2000
Более мощный собрат модели TCA-1200 по привлекательной цене.
- Тип: релейный.
- Мощность: 1000 Вт.
- Напряжение на входе: 176—264 В; на выходе — 209—231 В.
- Точность стабилизации: 5%.
- КПД: 95%.
- Количество выходных розеток: 4.
- Вес: 1,6 кг.
- Стоимость: от 1790 р.
Lider PS10000W-50
Эту модель от российской компании «Интепс» отличает крайне высокая мощность — до 10 кVA, что позволяет запитать серьёзную котельную полностью, а не только один котёл. При этом точность стабилизации идеально подходит даже для самых «капризных» газовых котлов. Из недостатков: высокая цена и большой вес, что может вызывать трудности в размещении.
- Тип: электронный.
- Мощность: 8 кВт.
- Напряжение на входе: 128—320 В; на выходе — 210—230 В.
- Точность стабилизации: 4,5%.
- КПД: 97%.
- Клеммы для подключения нагрузки.
- Вес: 41 кг.
- Стоимость: от 46700 р.

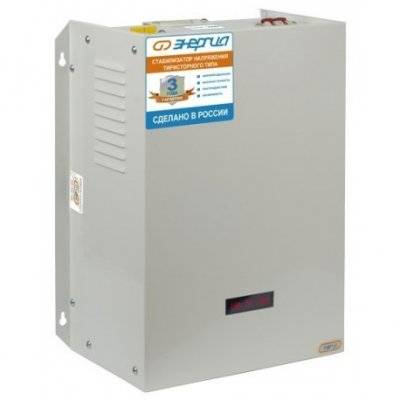

Энергия Classic 7500
Самый большой размах входных напряжений: от 60 до 265 В. Отличная электронная стабилизация, обеспечивающая идеальное для котла электропитание в районе 210—230 В.
Высокий КПД, умеренный вес и средняя цена делает этот аппарат лучшим в этом ряде моделей.
- Тип: электронный.
- Мощность: 5,2 кВт.
- Напряжение на входе: 60—265 В; на выходе — 209—231 В.
- Точность стабилизации: 5%.
- КПД: 98%.
- Клеммы для подключения нагрузки.
- Вес: 20 кг.
- Стоимость: от 23470 р.
