Канализация на даче своими руками: схема месторасположения элементов, как обустроить и с чего начать

Как сделать правильно канализацию при высоком уровне грунтовых вод

Если при копке траншеи в верхних частях уже проявилась вода, все равно придется выкапывать нужную глубину.

Если канализация будет собрана правильно, на дальнейшую работу грунтовые воды не повлияют. Чтобы при укладке труб вода не мешала, траншею нужно выкопать немного шире и по самому ее дну с краю по всей длине прокопать углубление в 20–30 сантиметров. В этой канавке будет скапливаться жидкость, а ров останется сухой.

Так как выгребная яма, ЛОС, септик и система слива герметичны, высокий уровень грунтовых вод не должен повлиять на процесс очистки. Однако если на даче монтируется ЛОС или септик, соответственно, необходима сбросная труба или сухой колодец, через которые вода может проникнуть обратно в септик. Чтобы этого избежать, на сбросную трубу устанавливают обратный клапан.

Еще одно решение данной проблемы – вывести сбросную трубу из септика поверху в ближайший овраг, так как вода выходит практически чистая, и это не навредит окружающей среде.

Подключение трубопровода – трудоемкий процесс, вам понадобятся:

• фитинги, тройники и муфты;
• болгарка, чтобы отрезать некоторые участки;
• строительный уровень;
• перфоратор и шуруповерт;
• специальные кронштейны – крепить трубы.

Что бы самостоятельно подвести систему водоотведения к раковине, ванной или душевой кабине, потребуется труба диаметром 50 мм, для унитаза размер составит 100 мм. Если санузел имеется и на первом, и на втором этажах, то наверх протягивают сотку, независимо от того какие приборы там будут стоять.

Проектирование канализации для частного дома

Учитывая тот факт, что возведение малоэтажных жилых объектов в большинстве случаев ведется по индивидуальным проектам, особую важность приобретает разработка детальных планов прокладки инженерных сетей, в том числе и канализации, монтаж которой должен выполняться с соблюдением некоторых обязательных требований. Конечно, самым правильным решением, будет обращение в профильное проектное бюро

Но для экономии средств, справиться с составлением необходимой документации, можно и своими силами, но для этого придется учитывать, что канализация для загородного дома имеет три составные части:

Конечно, самым правильным решением, будет обращение в профильное проектное бюро. Но для экономии средств, справиться с составлением необходимой документации, можно и своими силами, но для этого придется учитывать, что канализация для загородного дома имеет три составные части:

1. внутреннюю канализацию, расположенную в доме и состоящую из подведенных к сантехническим приборам водоотводных труб, стояков и фановой трубы;
2. наружную канализацию, которая может быть самотечной или напорной, и представляющую магистраль по транспортировке сточных вод в централизованную систему (что скорей всего является исключением для загородных объектов) или в отстойник;
3. сливную емкость, в роли которой могут выступать как привычная для деревенского ландшафта выгребная яма, так и полноценный септик, промышленного производства или возведенный собственными силами, для чего можно использовать самые разные материалы: начиная от емкостей и кирпича, и заканчивая старыми автомобильными шинами.

При проектировании нужно стремиться к тому, чтобы размещение сантехнических приборов в доме было компактным – например, кухню и бытовые помещения, такие как санузлы и ванные комнаты располагать в одном крыле здания, а если дом имеет несколько этажей, то располагать по возможности друг над другом.

В этом случае для подключения к канализации потребуется один стояк, что не только сэкономит финансовые средства, но и обеспечит бо?льшую надежность системе, так как количество соединений, поворотов и иных уязвимых элементов будет меньше.

Следует учитывать, что проектировать инженерные системы следует еще до начала строительства, так как элементы для внутренней разводки нужно делать непосредственно одновременно с возведением дома – в ином случае потребуется проведение дополнительных ремонтных работ.

Наружная канализация также должна быть спроектирована заранее хотя ее монтаж вполне можно выполнять одновременно с благоустройством участка, но она обязательно должна функционировать до того, как дом будет готов принять своих жильцов.

Внешняя сеть

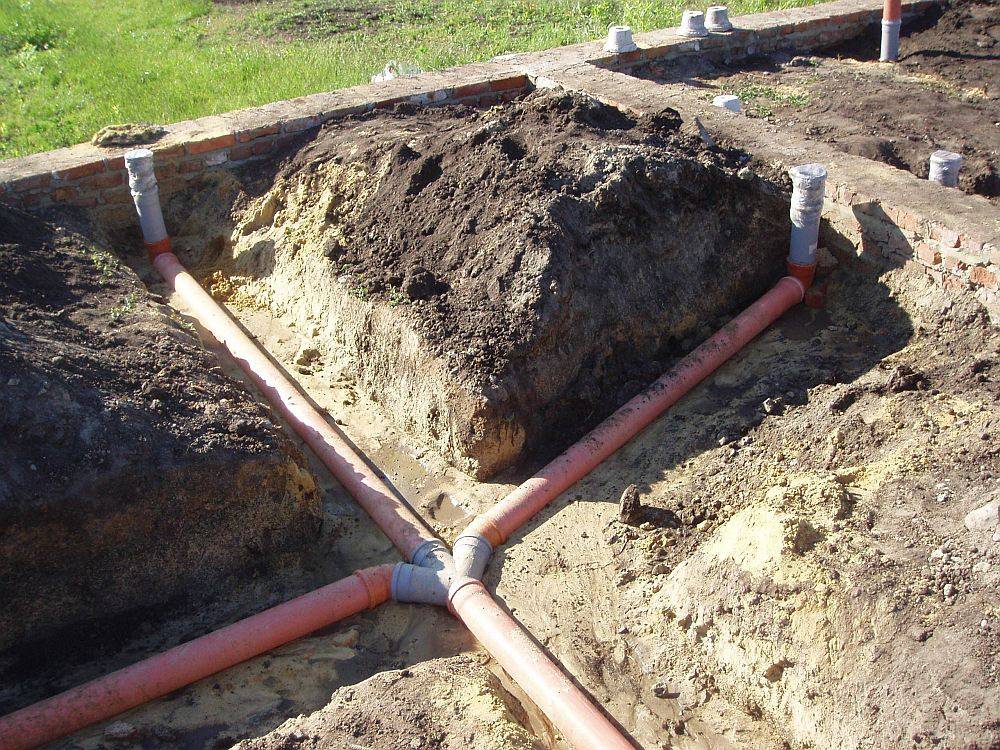

Прежде чем начать проводить установку общей трубы по участку, нужно соединить внутреннюю часть канализации с наружной средой. Для этого устанавливают так называемый выпускной элемент. Монтаж его выполняют с места забора стоков до стояка.

Таким образом, трубу устанавливают по направлению потоков сточных вод из туалета и сантехники. Сваи и раструбы монтируют строго под углом в 90 градусов.

Выбирая диаметр труб, учитывают его таким образом, чтобы он абсолютно соответствовал величине стояка. Что касается длины выпускных элементов, то она не может превышать 12 метров. Колодец для сбора нечистот можно также соорудить своими руками. Для этого в качестве основного материала используют кирпич, пластик, железобетонные кольца. Так как колодец будет устанавливаться во влажной почве, для его защиты поверхность стоит обработать специальной грунтовкой.

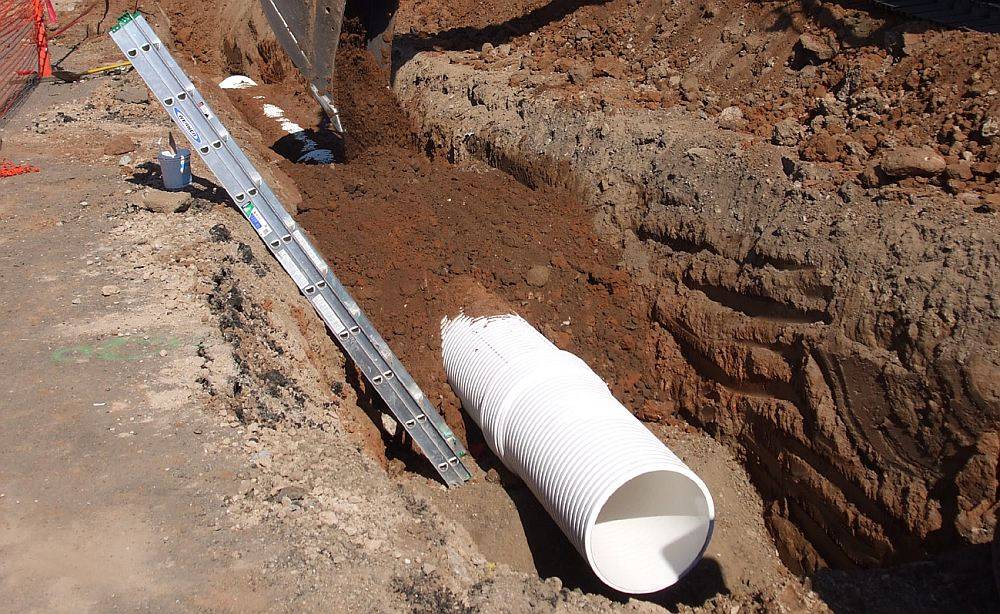

Подготавливая траншею для дальнейшей установки выпускного водоотвода, следят за тем, чтобы грунты был нетронутым. А для того чтобы окончательно предотвратить проседание почвы в будущем, к траншее с трубой подсыпают песок и тщательно ее утрамбовывают. Во всех местах соединений делают небольшой подкоп земли, чтобы все трубы лежали прямой линией без искривлений.

Следует отметить: если трубы будут лежать на глубине менее 70 см, их необходимо утеплять, чтобы зимой они не промерзали.

Устройство внутренней канализационной сети

Проектирование системы удаления хозяйственно-бытовых сбросов должно производиться одновременно с разработкой чертежей жилого дома. Это позволяет оптимизировать расположение технических помещений и наиболее рационально объединить их различными коммуникациями.

Смотреть видео

Прокладка труб канализации – Уклоны, соединения, диаметр и многое другое.

Смотрите это видео на YouTube

Начиная от этого места, канализационную сеть необходимо утеплить, хотя труба изначально располагается ниже уровня промерзания грунта. Это делается на случай экстремальных погодных условий.

Утепление производится специальным кожухом из пенополистирола. Применяются также греющие кабели, предназначаемые, в основном, для размораживания замороженных трубопроводов.

Стояк располагается строго вертикально, его протяженность вверх продолжается до выхода из кровли, и называется фановой трубой. Верхний конец оснащается колпачком для защиты от атмосферных осадков.

Для обслуживания системы в нескольких местах сливного водопровода устанавливаются ревизии.

Приобретение бюджетных септиков для дачи без откачки: обзор предложений рынка

Изучение комплектов (изделий) фабричного производства надо выполнять с учетом следующих сведений:

Помимо простейших моделей, предлагаются специализированные станции. Некоторые модели обеспечивают очистку до уровня 98-99%. Их можно применять без дополнительных полей фильтрации.
Для воспроизведения аэробных технологий необходимо подключение к сети 220V. Электрическое питание понадобится для функционирования насосов, датчиков, блоков управления и контроля, осветительных приборов.
При выборе септика для дачи непостоянного проживания следует учитывать сезонный характер эксплуатации объекта

В этом случае особе внимание уделяют обязательным регламентным процедурам. С помощью специальной техники (эрлифтов) отдельные рабочие операции можно упростить.
Современные баки создают из разных полимеров

В ходе сравнения проверяют толщину стенок, наличие ребер жесткости. Хорошие показатели прочности и герметичности обеспечивают литые конструкции.

Современная система очистки стоков. В компактном корпусе размещены камеры, соединительные трубки, компрессоры. Подобная конструкция занимает не более 1,5 м. кв. площади

Цена септиков для частного дома: популярные модели с характеристиками

Фото	Модель	Произво-дительность м. куб./ сутки	Цена	Особенности, отзывы
	ТОПАС-С 5 LONG	1	113800-135300	Это оборудование удобно заказывать в одном пакете с профессиональной установкой. Монтаж выполняется быстро, точно. Оплата – только после финишной проверки. Среди достоинств отмечается безупречное качество и приемлемый уровень цен с учетом функциональных возможностей.
	ТАНК-2	0,8	32200-34500	Долгосрочный выпуск изделий позволил усовершенствовать конструкцию с учетом отзывов потребителей. Владельцы этих септиков отмечают прочность, сравнительно небольшой вес (130 кг). Из недостатков – необходимость оснащения дополнительным оборудованием для воспроизведения технологии аэрации.
	Тритон-Т 1	0,5	24200-26800	В трех емкостях можно организовать эффективную очистку. Отсутствие штатного выхода затрудняет подключение фильтрационного поля. Нет фирменных комплектующих деталей для увеличения высоты горловины.
	Термит Трансформер 2.5 PR	1	49600-58300	Это оборудование пригодно для эксплуатации при высоком уровне грунтовых вод. При необходимости, можно приобрести и установить фабричный комплект для эффективной аэрации. Производитель предлагает бесплатно комплект бактерий для первичной загрузки.
	Юнилос Астра 5	1,2	76500-83200	Комплектная станция очистки локального типа. Даже при большом разовом сбросе (до 240-250 л) проблемы не возникают.
	Тополь 8	1,5	92800-102000	На эту технику установлен официальный гарантийный срок 3 года. Перемещение стоков и удаление отходов осуществляется с применением эрлифтов (4 шт.).
	ЭКОПАН Л-3Д	0,75	86200-88900	Срок службы септиков этого бренда составляет 50 лет и более.
	Лидер-1,5	1,8	125000-128000	Высокий уровень очистки обеспечивается, в частности, четырьмя этапами обработки стоков.

Этап 1. Проект

Вначале составляется проект. Чертеж можно сделать на простой миллиметровой бумаге, но лучше воспользоваться специальной утилитой – так быстрее и удобнее. В проекте указывается месторасположение сантехнического оборудования, трубопроводов и очистного сооружения.

Заранее предусматривается возможность подключения к системе других построек на участке – к примеру, бани. При расчете размеров канализационной сети в первую очередь учитывается количество жильцов. Принято считать, что от среднестатистического человека генерируется примерно 200 л стоков в сутки.

Кроме того, принимаются во внимание климатические особенности. Если речь идет о северных регионах страны, то выводящая труба прокладывается ниже линии промерзания почвы или утепляется

Иначе есть риск замерзания системы в зимнее время.

Планирование канализационной системы и выбор места для септика

Чтобы выбрать место для приёмника стоков, нужно учитывать ряд условий. Чем ближе он к домику, тем меньше вероятность засора труб и их легче прочистить. Меньшее количество поворотов, так же хорошо. С другой стороны, если септик предусматривает дренаж стоков, то расстояние от домика должно быть не менее 2 – 3 метров, чтобы не допустить обводнения и размягчения грунта под фундаментом.

Также септик нужно разместить как можно дальше от источника воды: колодца или скважины. Хорошо бы предусмотреть подъезд к яме ассенизаторской машины для откачивания накопившихся осадков и стоков. Рано или поздно, септик заилится и наполнится. Впрочем, современные установки способны откачивать ямы даже на расстоянии до 20 метров.

Совет: При планировке комнат в доме учесть места прокладки канализационных труб и величину уклона. Чем короче будет плечо трубы, тем меньше перепад и легче такую трубу замаскировать. Поэтому кухню, душевую, санузел желательно располагать рядом и со стороны септика. А сам септик перед домом, либо сбоку от дома, но со стороны улицы.

Схемы и чертежи

Приступая к обустройству этой важной инженерной системы, в первую очередь необходимо составить схему, хотя бы в виде эскиза. Это облегчит монтаж системы, позволит определиться с количеством необходимых материалов и составить ориентировочную смету

Типичный вариант внутренней схемы разводки канализации для двухэтажного дома показан ниже.

Типовая схема канализации

Обозначения:

• А – центральный стояк;
• В – Отверстие для вентиляции;
• С – раковина унитаза;
• D – накопительный бак для слива;
• Е – раковина умывальника;
• F – сифон;
• G – ванна;
• H – угол уклона труб.

При необходимости можно сделать чертеж подключения для определенного помещения, например туалета.

Работы по устройству внутренней канализации

К работе над монтажом канализации приступают после создания чертежа и покупки материалов. Сначала устанавливают центральный стояк. Для этой цели подходят чугунные трубы или изделия из ПВХ или из керамики, их диаметр должен быть около 110 мм. Чтобы тяга была хорошей, стояк выводят на чердак или приподнимают над крышей.

Стоимость таких изделий намного выше стоимости пластика. Керамические стояки по своим характеристикам занимают лидирующие позиции, но стоят дорого.

Основной стояк устанавливают на расстоянии 4 м от окон, после этого пробрасывают трубопровод в горизонтальном направлении. Не нужно резко менять его направление, это затрудняет перемещение сточных вод. Если нужно его повернуть на 90 градусов, лучше сделать 2 раза поворот на 45 градусов. Под него в фундаменте дома заранее оставляют отверстие. Раковину и ванну к канализации подключают с помощью трубки, диаметр которой составляет 50 мм.

Общий трубопровод делают под углом, это обеспечивает движение воды в нужную сторону. Обратный клапан монтируют на выводе, он не дает стокам затечь обратно.

Внешняя канализация

Схема системы канализации

К внешним элементам канализации относятся отстойники, колодцы и подводящие трубы. Срок создания и особенности эксплуатации напрямую зависят от типа выбранной вами системы.

На размещение любого из выбранных вариантов влияют следующие факторы:

• на какой глубине сточные воды
• рельеф придомовой территории
• насколько сильно почва зимой промерзает
• наличие скважин на участке
• структура грунта
• прохождение иных коммуникаций по участку

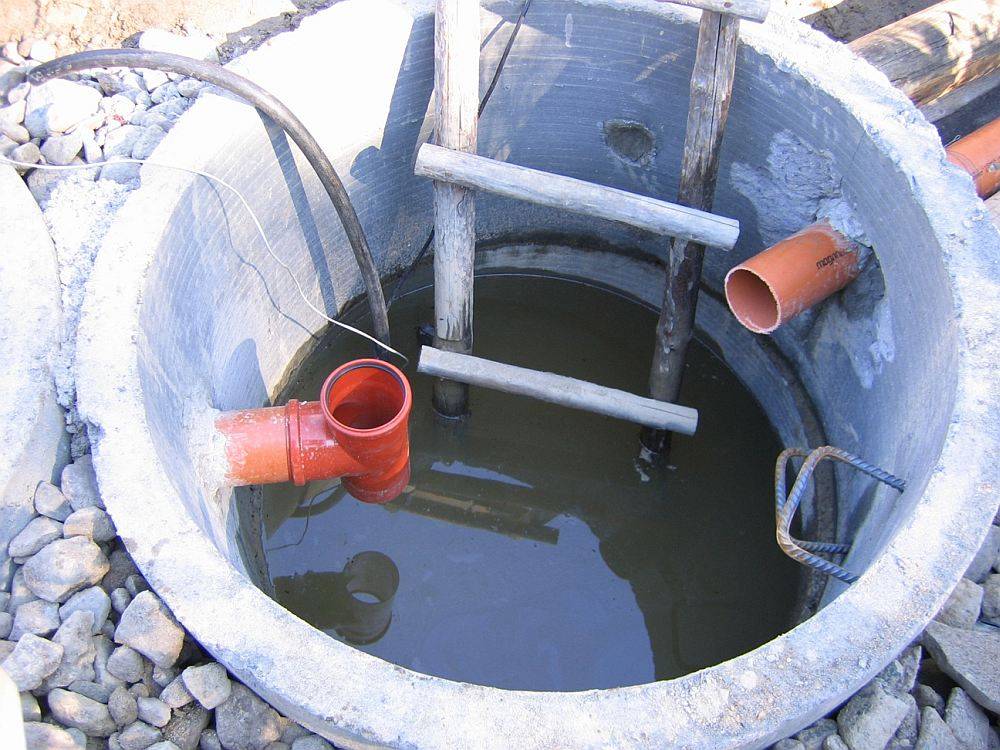

Монтаж сливного колодца

Канализационный колодец

Монтаж сливного колодца

Самый простой вариант для внешней канализации, это сливной колодец. Как же сделать его своими руками?

1. Определить место, где рыть яму под колодец. Колодец нужно располагать чуть ниже, чем дом
2. Вырыть подводящий канал от дома до котлована и сам котлован
   Выбрать материал для облицовки стенок резервуара
3. Собрать колодец, подвести трубу от дома
4. Засыпать ров и смонтировать крышку для резервуара

Самые распространенные материалы для стенок резервуара:

• готовые бетонные кольца или блоки. Для монтажа подобных конструкций требуется подъёмная техника
• монолитные конструкции. В таком случае подготовленный котлован заливают бетоном с использованием металлической арматуры. Выходят монолитные септические отсеки.

Сливной колодец может быть герметичным и просеивающим. Если вы выберете герметичный, то дно котлована, тоже необходимо будет закладывать. На дно просеивающих колодцев, как правило, засыпают щебень или гальку, чтобы они пропускали часть стоков в почву.

Монтаж септика

Монтаж септика

Монтаж септика

Перед началом сооружения септика нужно подготовить его проект. В проекте обязательно учесть объем будущего сооружения, учесть строительные и санитарные нормы. Кто впервые сталкивается с похожей проблемой, советуют обращаться за помощью в составлении проекта к специалистам. Но можно попробовать сделать проект самостоятельно

Важнейшая часть подготовки это расчет объема отсеков септика. Для того чтобы очистка сточных вод производилась максимально эффективно, стоки должны находится в сливной камере 3-е суток. Вам нужно рассчитать объем сливаемой жидкости по количеству проживающих в доме

Подготовка котлованов, рвов. Роем котлован под камеры и ров от дома для трубы

Определяем материал для септических камер

Сборка камер. Монтируем камеры в котлован

Обратите особое внимание на герметичность отсеков, стыки необходимо уплотнить, хорошо за герметизировать

Подключение. На завершающем этапе мы подключаем трубы к септику и проводим тест
Необходимо учитывать нормы размещения сточных конструкций на приусадебном участке

 Самые распространенные материалы для септических камер:

• готовые бетонные кольца или блоки. Для монтажа подобных конструкций требуется подъёмная техника
• монолитные конструкции. В таком случае подготовленный котлован заливают бетоном с использованием металлической арматуры. Выходят монолитные септические отсеки

Шкаф на балконе: какие бывают виды, устройство, инструкция как сделать своими руками (100+ Фото & Видео) +Отзывы

Устройство канализации на даче

Начинать нужно с выбора типа системы. Для создания комфортных условий наиболее оптимальный вариант механической очистки. Это связано с тем, что биотуалет – временная мера, выгребная яма – источник загрязнения и неприятного запаха, накопительная емкость требует частой чистки, а биологическая станция – слишком дорогое удовольствие.

Предлагаем рассмотреть устройство септика, чтобы лучше понимать его принцип работы. На рисунке 6 черными стрелками отмечено движение сточных вод внутри конструкции.

Рис. 6. Устройство и принцип работы септика «Танк»

Обозначения:

1. Первая секция (первичный отстойник).
2. Легкие фракции.
3. Нерастворимый осадок (ил).
4. Вторая секция (фильтрующий отстойник).
5. Фильтрующий отсек.
6. Фильтр биологической очистки.
7. Дренаж (инфильтратор).

Алгоритм работы:

• Ввод осуществляется в первую секцию (1 на рис. 6), где происходит их разложение стоков на фракции. Легкие элементы перемещаются вверх (2), тяжелые – опускаются вниз (3), где впоследствии разлагаются. Ускорить этот процесс можно с помощью специальных биодобавок на основе бактерий (например, Биосепт, Доктор Робик, BioForce и т.д.), способствующих переработке.
• Осветленные воды с первого отсека направляются в соседнюю камеру (фильтрующий отстойник). Присутствующие в стоках нерастворимые элементы оседают на дно (3). Вода поступает в специальный отсек (5) с биофильтром (6) и через него отправляется на выход.
• После очистки в септике, стоки через дренажные поля или инфильтраторы (7) отводятся в почву.

По схожему принципу работают и другие септики (Топас, Термит, Юнилос, Астра и т.д.), включая самодельные конструкции.

Виды канализации с септиком

Септик — это емкость, состоящая из одной, двух или трех камер, соединяющихся трубами перелива. Из последней камеры очищенная вода попадает на фильтрационное поле, в поглощающий колодец, фильтрующую траншею. Выбор конкретного типа окончательной фильтрации зависит от типа грунтов и уровня подземных вод.

С фильтрующим колодцем

При низком расположении подземных вод и хорошо отводящих воду грунтах делают фильтрационный колодец. Обычно это несколько жб колец без дна.

С полем фильтрации

При уровне грунтовых вод до 1,5 метров и/или при плохой дренирующей способности почвы, стоки отводят на фильтрационные поля. Это довольно обширные участки, в которых часть природного грунта заменена песком и щебнем. Вода из септика по перфорированным трубам поступает на это поле, где проходя через слои, она доочищается, после уходит в ниже расположенные слои грунта.

Структура данного поля слоистая — снизу песок, затем щебень, в который уложены дренажные трубы. Сверху могут быть высажены декоративные насаждения. Место расположения этого очистительного сооружения — как можно дальше от огорода и плодовых деревьев. Недостаток этой системы — через некоторое время щебень заиливается, вода уходить перестает. Необходимо вскрытие и замена фильтрата (песка со щебнем).

В сточную канаву

Если неподалеку от септика есть сточная канава, вывести воду для доочищения можно в нее. Для этого перед канавой роют небольшой котлован, который засыпают щебнем. Воду выводят в щебень, откуда она попадает в канаву.

Этот вариант возможен, если степень очистки стоков высока. Обычно такую схему предлагают при установке ЛОС или АУ. Но для уверенности, желательно иметь на руках результат химической экспертизы, подтверждающий степень очистки. Это документ может понадобиться если пожалуются соседи и придет проверка.

Про автономную канализацию Топас можно прочесть тут.

Сколько камер в септике

В СНиП 2.04.03-85 количество камер в септике привязано к суточному расходу воды:

• до 1 куб/сут — одна камера;
• от 1 до 10 куб/сут — две камеры;
• свыше 10 куб/сут — три.

При этом объем септика должен быть не менее 3-х кратного суточного расхода. Одну камеру делают редко, так же как и три. Одна не дает нужной степени очистки, а три — слишком дорого.

https://youtube.com/watch?v=g7VFjRSRqjI

Составление схемы

На первый взгляд может показаться, что предъявляемых требований и существующих условий достаточно мало, но для того, чтобы создать систему с учетом каждого из них, лучше воспользоваться планом участка, чтобы не упустить из внимания один из важных моментов.

Схема канализации на даче составляется в масштабе с указанием основных размеров. После этого на нее наносятся все имеющиеся или планирующиеся к установке точки получения стоков (туалет, краны, слив стиральной машины и пр.). Не следует забывать и о точках, расположенных вне дома – бане, душевой кабине и т.п. Из этого числа можно исключить небольшие уличные рукомойники. Расход воды здесь небольшой и для дренирования достаточно засыпать щебнем или гравием участок земли под умывальником. Вести отдельный трубопровод в данном случае будет экономически нецелесообразно.

Часто автономная канализация на даче предусматривает сбор стоков дождевой воды с крыш зданий и сооружений. Целесообразность такого решения зависит от нескольких факторов.

На фото схема автономной канализации на даче

Тип почвы определяет скорость впитывания жидкости. На песчаных рыхлых грунтах для удаления такой воды достаточно дренажной канавы, тем более, что в очистке при дренаже дождевая вода не нуждается. Глинистые почвы неохотно принимают воду

Кроме того важно, какой именно способ утилизации стоков планируется устроить на даче

Если речь идет об очистке и последующем дренировании, при этом объем септика или возможности очистной станции позволяют увеличение объема в дождливую погоду, можно завести сброс дождевой воды в общую систему очистки. Если же удаление стоков производится ассенизаторской машиной или объем резервуаров лишь немногим превышает необходимый, лучше не перегружать канализацию дополнительными стоками.

Выбор места сбора сточных вод

После того, как все источники будут нанесены на схему, определяют оптимальное место для расположения накопительного или очистного сооружения.

Оно должно соответствовать целому ряду условий:

• находиться в самом низком месте участка, если территория имеет сложный рельеф,
• отстоять от источника питьевой воды (скважины или колодца) на 20-50 метров в зависимости от способа утилизации сточных вод и глубины источника,
• находиться дальше, чем 5 метров, от дома,
• не располагаться слишком близко (расстояние не менее 3 метров) к плодовым деревьям и кустарникам, огороду.

Выбор места для канализации на дачном участке

Все, отвечающие перечисленным выше условиям, места оценивают с точки зрения удаленности точек слива и удобства прокладки коммуникации с учетом следующих факторов:

• подземные коммуникации не рекомендуется прокладывать близко к корневой системе деревьев,
• канализационная труба к месту сбора должна идти с небольшим уклоном (порядка 2 см снижения уровня на каждый метр магистрали),
• желательно минимизировать число изменений направлений (поворотов) при прокладке коммуникаций,
• у каждого поворота и разветвления, а также на каждые 15 метров канализационной трубы необходим смотровой (ревизионный) колодец.

Выбор объема

Считается, что объем септика, ЛОС или выгребной ямы следует рассчитать до разработки схемы для того, чтобы учесть размер площадки, необходимой для котлована. В то же время, когда создается как простая канализация на даче своими руками, так и более сложные системы для коттеджей, в том числе и на базе дорогостоящих ЛОС, объемы могут быть рассчитаны и позднее.

• Площадь котлована для емкости на 1 или 2 куба почти одинакова, поэтому можно ограничиться предварительными расчетами.
• Котлован всегда вырывается с площадью, большей, чем поверхность резервуара.
• Емкости не располагают вплотную к зданиям и сооружениям, поэтому некоторые изменения приблизительных значений после проведения точных расчетов не будут иметь принципиального значения.

Пластиковый септик, установленный в котловане

Из большого числа существующих методик расчета необходимого объема очистного или накопительного сооружения опытные специалисты рекомендуют предпочесть наиболее простую. В резервуар (или резервуары при ступенчатой очистке) должно с небольшим запасом вмещаться столько воды, сколько все проживающие в доме потребляют в течение трех суток. Суточная норма составляет 200 литров на человека, поэтому объем септика или выгребной ямы должен составить 600хN литров, где 600 л – трехдневная норма на одного жильца, а N – количество проживающих.

Варианты материалов для септика на даче

В зависимости от финансовых возможностей, септик на даче изготавливается из самых различных материалов. Практически без материальных затрат в ближайшей шино-монтажной мастерской или на автопредприятии можно достать списанные автопокрышки большого диаметра.

Хорошо подходят шины от трактора «Кировец». Их укладывают друг на друга в выкопанный котлован. Еще быстрее и надежнее обустраивается септик из готовых бетонных колец. Приемник сточных вод можно выложить кирпичной кладкой. Используются также бочки большого объема и так называемые еврокубы, представляющие собой герметичные пластиковые емкости.

При установке их бетонируют по сторонам, так как они имеют небольшой вес и могут смещаться при повышении уровня почвенных вод.

Из чего состоит канализационная система

Итак, любой каркасный дом, который строится своими руками или силами профессионалов, должен иметь систему канализации. При этом ее монтаж нужно запланировать заранее, во время составления проекта всего дома.

Очень важно иметь готовый проект канализации до начала строительства, ведь часть труб может проходить под фундаментом, поэтому их нужно проложить заблаговременно. Если же дом построен, а оборудованной канализационной системы нет, сделать ее можно, но это будет достаточно дорогим мероприятием

Процесс самостоятельного возведения системы канализации можно подразделить как минимум на две части – установку внутренней канализации и внешней.

Внутреннюю канализацию начинают возводить с установки всех санузлов и построения сети труб, которые на выходе из дома соединяются в одну.
Внешняя канализация состоит элементов, при помощи которых стоки доходят от дома до отстойника

При этом неважно, автономная используется система или централизованная.

В случае невозможности подключения к централизованной канализации, необходимо обеспечить наличие септика или выгребной ямы, а также аппаратов фильтрации и дренажа. Кроме этого, следует упомянуть некоторые детали:

• элементы системы канализации каркасного дома зависят от его усадки;
• объем емкости для сбора сточных вод зависит от предназначения здания и количества проживающих людей;
• внешнюю часть канализации устанавливают по общепринятым правилам вне зависимости от типа строения.

Таким образом, канализация в каркасном доме – это совокупность всех систем, при помощи которых стоки собираются, передвигаются к месту хранения и сохраняются до окончательной утилизации.

Нормы расположения очистных сооружений на участке

В этой области большая путаница. Много противоречащих друг другу норм с разными расстояниями, причем в разных регионах эти нормы могут отличаться, так что узнавать точно надо в местном сантехнадзоре. Наиболее распространенные нормативы можно сгруппировать:

• От дома:
  • до септика — не менее 5 м;
  • фильтрующего устройства (поглощающего колодца, песчано-гравийного фильтра, фильтрующей траншеи) — не менее 8 м;
  • до поля фильтрации — 15 м;
  • до аэрационной установки — не менее 15 м;
• От колодца и скважины (своей или соседской):
  • не менее 15 метров, если септик располагается против течения грунтовых вод;
  • не менее 30 м, если септик по течению грунтовых вод;
  • не менее 19 м, если стоит перпендикулярно;
• До границы соседнего участка — не менее 4 м;
• От границы своего участка — не менее 1 м.

Еще один момент. Если на участке есть уклон, то колодец или скважина должны располагаться выше всех очистных сооружений. Чтобы соблюсти все эти расстояния, придется долго колдовать над планом участка

Если все сразу соблюсти не получается, особое внимание уделяют расстоянию до соседского дома и колодца (скважины), так как нарушение чревато жалобой, следующими за ней проверками и штрафами

Подключаем канализацию к частному дому

Перед началом строительства собственного жилого дома, каждый владелец всегда сталкивается с рядами различных проблем. Первым делом, необходимо создать правильное проектирование объекта и последующих монтажных работ. Если, жилой участок находится в районе, где не построены централизованные коммуникационные сети, то придется принимать меры и строить автономный вариант. Подключение канализации автономного типа – потребует денег и времени. Если, владелец строит свой дом недалеко от централизованных сетей, то существует отличная возможность систему подключить к городской канализации. Это наиболее выигрышный вариант.

Процесс обустройства внутридомовой разводки

В схеме внутренней разводки можно увидеть горизонтально расположенные трубы для канализации на даче, которые одновременно подключают и к сантехническим устройствам, и к стояку, а тот в свою очередь соединяют с трубопроводом, проложенным к накопительному объекту.

Внутренние инженерные коммуникации лучше прокладывать во время возведения дома, поскольку тогда легче создавать отверстия в стенах и маскировать отдельные участки трубопровода. В процессе монтажа труб непременно следует соблюдать уклон, так как в дачных постройках редко когда устанавливают насосное оборудование и перемещение сточной жидкости осуществляется самотеком. Если выполняется канализация в деревянном доме своими руками, необходимо заранее продумать все возможные проблемы и нюансы.

Размер наклона зависит от диаметра прокладываемых труб:

• для имеющих большое 150-миллиметровое сечение – около 8 миллиметров на погонный метр;
• для средних изделий сечением 100 – 110 миллиметров примерно 20 миллиметров;
• для продукции с минимальным 50-миллиметровым сечением – 30 миллиметров.

При установке на даче сантехники своими руками специалисты советуют размещать на оборудовании гидрозатворы, служащие препятствием для неприятных канализационных запахов. Раковины и душ рекомендуется устанавливать высоко, а унитаз – в наиболее низкой точке, максимально ближе к стояку.

На стандартной схеме подключения раковины к системе отвода стоков оптимальный диаметр труб, прокладываемых к стояку, составляет 50 миллиметров, а самого стояка – 100 или 110 миллиметров.

Последовательность сборки трубопроводов и их подключения может иметь отличия, но, как правило, в первую очередь занимаются монтажом стояка, а потом к нему подводят трубы и только после этого подключают сантехнические приборы.

Если в дачном доме установлен твердотопливный или газовый котел и работает система горячего водоснабжения, минимальный комплект, состоящий из унитаза и раковины, дополняют ванной или душевой кабинкой. Тогда внутренняя разводка автономной канализации для дачи получается намного сложнее.

Очистное устройство

Компонентами данного устройства являются септик и сооружение почвенной доочистки. В качестве последнего может применяться фильтрационный колодец или поле фильтрации. Колодец является гораздо более компактным сооружением, но он может функционировать только при соблюдении двух условий:

• грунт на участке должен обладать хорошей водопоглощающей способностью (наилучшими с этой точки зрения являются песчаные и супесчаные грунты);
• уровень грунтовых вод должен быть хотя бы на 1 м ниже основания колодца.

Если же обстановка на участке к строительству колодца не располагает, приходится жертвовать территорией большей площади для сооружения поля фильтрации.

Разновидности

Сейчас стало популярно называть выгребную яму накопительным септиком. Но это не совсем правильно. Хотя в устройстве септика присутствует камера или отдельная емкость, где происходит накопление стоков, но на этом сходство заканчивается.

Виды

Современный толковый словарь трактует термин «септик» как подземный отстойник горизонтального типа, через камеры которого в процессе очистки протекают сточные воды. А в накопительном септике (под откачку) хоть и происходит частичное разложение и обеззараживание фекалий, но оно не полное, а стоки никуда не текут. Поэтому более правильная классификация выглядит так:

• анаэробные септики с доочисткой стоков в почвеных фильтрующих сооружениях;
• септики или станции биологической очистки, после которых сточные воды можно сбрасывать непосредственно в грунт.

Принцип действия

Алгоритм работы обоих видов септика одинаков и его можно описать следующей последовательностью:

1. Вначале происходит накопление стоков в герметичной емкости (или камере), где начинается первичное «брожение» фекалий под действием микроорганизмов, которые в них находятся.
2. В результате брожения вырабатываются газы, которые вытесняют кислород из объема накопительной емкости через специально устроенный вертикальный отвод.
3. При отсутствии кислорода происходит бурное размножение анаэробных микроорганизмов, которые перерабатывают фекалии.
4. В процессе переработки, а также под действием гравитации, происходит разделение стоков на три фракции — твердую, жидкую, газообразную.
5. Твердая фракция оседает на дно в виде «ила», газы выходят наружу через вертикальный отвод, а осветленная жидкость переливается в соседнюю емкость (камеру) или фильтрационные сооружения почвенного типа, для последующей доочистки аэробными бактериями.

Именно «свежие» фекалии представляют главную опасность загрязнения почвы.

Свежая моча вообще считается «чистым» удобрением. А стоки ванной комнаты и кухни относятся к серым, и при определенных условиях их можно сливать сразу в фильтрующий колодец дренажного типа. Очистка стоков анаэробными бактериями от токсинов, содержащихся в фекалиях, не полная, а лишь на уровне 65-75%, поэтому нужна биологическая доочистка.

Емкостей или камер, где происходит разделение и очистка стоков с помощью анаэробных бактерий может быть две. А очистка аэробными бактериями происходит либо в отдельной камере, либо в фильтрующих устройствах почвенного типа. Но это уже зависит от схемы септика.
