Виды композитных панелей

Композитные плиты отличаются по внутренней структуре и по внешнему покрытию. В зависимости от наполнителя композитные панели могут быть:

• с минеральным наполнителем. Основу составляет полиэтилен вспененный. Самый распространенный вид облицовочных многослойных плит для фасада;
• с полимерным наполнителем. Основа — пропилен или вспененный полиэтилен;
• с алюминиевым наполнителем. Основа — прослойка из сетки или поперечных пластин алюминия между основными слоями из аналогичного материала.

Кроме того, многослойные плиты могут иметь различное внешнее покрытие:

• лакокрасочное. Покрытие из полиэфирного лака;
• лакокрасочное покрытие с полиэстром. Благодаря такому составу обеспечивается стойкость цвета и долговечность окраски материала;
• лакокрасочное покрытие с добавлением фтора. Наиболее прочное, стойкое покрытие;
• покрытие из окидной пленки. Напыление с прозрачной пленкой обеспечивает стойкость цвета, надежную защиту от царапин, механических повреждений;
• покрытие с ламинированием. Данный вид плит относится к фактурным искусственным повторам натуральной древесины или камня.

Внутреннее покрытие материала может быть:

• оксидной пленкой;
• грунтовкой;
• поливинилденфторидом;
• полиэстром.

Кроме того, ассортимент композитных панелей предполагает наличие многообразных цветов и оттенков, что позволяет выбрать наиболее подходящее решение для каждого случая.

Устройство фасада из линеарных панелей

Линеарные панели – строительный материал, который применяют для облицовки фасадов зданий, в том числе и вентилируемых фасадов. Также востребован для внутренней отделки, обшивке потолков и других строительных работ, но отлично себя зарекомендовал и при отделке многоэтажных жилых зданий, крупных сооружений.

Линеарные панели являются чем-то средним между фасадными кассетами и сайдингом. Название материала пошло от слова линейный-за счёт того, что  имеют  линейно-вытянутую форму и их длина намного превосходит ширину.

Сырьём для изготовления материала является тонколистовая сталь или алюминий. При этом применяют технологию холодного профилирования. Этот метод позволяет сохранить  дополнительный запас прочности.  Сначала полосу из стали прокатывают и,  если необходимо, перфорируют. Затем нарезают на сегменты и пакуют.

Алюминиевая панель

Основой для сегмента служит 0,5-миллиметровый слой алюминия, затем следуют полимерные листы.

В структуру пластин из алюминия входят:

• покрытие для защиты от коррозии;
• состав с содержанием грунтовки для еще большей защиты от коррозии;
• алюминиевый лист с высокой прочностью;
• пластик нетоксичной категории либо иной полимер;
• второй алюминиевый лист, также прочный:
• грунтовка с содержанием поливинилиденфторидной смолы (ПВДФ);
• состав для окрашивания с ПВДФ;
• пленка самоклеящаяся.

Чтобы обеспечить еще большую степень прочности, каждую составляющую покрывают особым составом. Существуют листы из материалов, не склонных к горению. В качестве дополнительных слоев могут располагать карбид и иные нетоксичные вещества. Для панелей важны легкость и удобство монтажа. На один квадратный метр вес пластин из алюминиевых сплавов может составлять 3-8 кг. Изготавливают листы со стандартными параметрами, однако оформить заказ можно и по нужным размерам.

Особенности композитных панелей

Выполнение облицовки строений в короткие сроки

Во-первых, все панели характеризуются строгими геометрическими параметрами. Следовательно, тратить время на их подгонку, заделку образовавшихся щелей или неровностей на стыках не придется.

Во-вторых, благодаря тому, что все образцы являются габаритными, сам процесс облицовки осуществляется очень быстро, так как 1 единица продукции сразу накрывает значительную площадь.

Малый вес

В зависимости от толщины в пределах 3 – 7 кг/м². Это позволяет производить отделку зданий практически без ограничений по материалу, из которых они построены. Дополнительное усиление фундамента, как правило, не требуется, что также снижает общие расходы на внешнюю отделку. Благодаря небольшой массе композитных панелей можно значительно увеличить темп работы и сократить сроки ее выполнения.

Устойчивость к внешним воздействиям

Данную продукцию можно использовать для любого региона, независимо от особенностей климата. Она инертна по отношению к влаге, давлению, УФ-лучам, температуре и агрессивным химическим соединениям.

Снижение эксплуатационных расходов

Такие изделия не требуют подкраски или иной реставрационной работы. Весь уход заключается в их помывке (при необходимости), к примеру, струей из шланга. Но это одно.

Нужно учесть, что все они обладают такими свойствами, как способность удерживать тепло, поглощать звуки. Следовательно, не потребуется заниматься дополнительным обустройством шумоизоляции (и тратить на это деньги). А неизменный микроклимат в помещениях, причем в любой сезон, позволит сэкономить на работе отопительных агрегатов и приборов для кондиционирования. Если подсчитать выгоду на перспективу в несколько лет, то экономия, с учетом довольно высоких и постоянно меняющихся тарифов (в большую сторону) получается весьма ощутимой.

Высокая ремонтопригодность

Учитывая особенности способа крепления, замена поврежденного образца много времени не потребует. Кроме того, дополнительный плюс композитных панелей в том, что в процессе ремонта не придется разворачивать мини-стройплощадку со всеми сопутствующими ей «прелестями» – кучами насыпных стройматериалов, оборудования вроде бетономешалки и, как следствие, пыли и грязи. А если учесть, что работы можно вести практически в любое время года без каких-либо подготовительных мероприятий, то общие затраты на ремонт практически равны стоимости самого изделия, то есть незначительные.

Огнестойкость

Она действительно высокая, учитывая все составляющие «композита». По сути, тут и комментировать нечего.

Возможность выбора приемлемого варианта

Это касается как толщины изделий, так и их цветового оформления. По индивидуальному заказу можно получить фасадные панели с рельефной поверхностью или с каким-либо рисунком. Значит, их можно органично вписать в любой дизайн.

Монтаж линеарных панелей

Видимое крепление:

Установка с видимым креплением проще и быстрее, однако менее эстетична. Происходит наложением краёв соседних панелей, затем осуществляют сквозную фиксацию заклёпок, которые остаются на виду. Края обязательно нужно накладывать правильно, чтобы не допустить попадания воды внутрь системы. Этот метод является наиболее простым технически и не требует особой технологии установки. Видимый способ без проблем устанавливается на подсистему из вертикального Т-образного профиля нашей системы или уголка 60*40 мм. (что достаточно бюджетно по стоимости*)

Скрытое крепление:

Более сложный и трудоёмкий способ монтажа, который ведут снизу с установки начального профиля. Применяют детали с отгибами, которые устанавливают в зацеп друг с другом. Для фиксации используют кляммеры. Специальные декоративные планки помогают скрыть зазоры, образовавшиеся при установке панелей.

Итак, линеарные панели как отделочный материал  является прекрасной альтернативой природной древесине и другим более дорогим материалам. А благодаря своей надёжности и доступной цене, очень распространены в России и странах СНГ.  Довольно часто их монтируют не только на фасад, но и на потолок, особенно в складских помещениях, чтобы препятствовать влаге и способствовать вентиляции.

Так как существует огромное разнообразие цветовых и фактурных решений данного материала, то проблем с выбором не возникнет. Стоит отметить, что при заказе необходимо учитывать марку изготовителя, чтобы материал имел хорошее качество и прослужил на фасаде как можно дольше.

Здания и сооружения, облицованные данными панелями, имеют приземлённый вид , вытянутый в стороны, поэтому такой материал не станет лучшим решением для отделки низких и пологих зданий.

Наши специалисты помогут Вам консультацией, а также выполнят следующие услуги:

• Проектные работы
• Дизайн фасада
• Геодезию
• Монтаж подсистемы и облицовки (линеарных панелей)
• Проект производства работ
• Продажу комплектующих подсистемы
• Шеф-монтаж

Технология монтажных работ НВФ

Процесс делится на следующие этапы:

• очищение;
• разметка;
• установка кронштейнов;
• закрепление материала для изоляции тепла;
• установка направляющих;
• фрезеровка;
• установка панелей.

Монтаж панелей требует предельно точной разметки, производители сами дают инструкцию с требованиями для установочного процесса. Со стен нужно убрать водостоки, кондиционеры, антенны. Краску или штукатурку удаляют. Выполняют покрытие специальными растворами (грунтовкой, антисептиками), также устраняют осыпающиеся покрытия.

Для соответствия правильной геометрии фасада важно размещать все составляющие конструкции с предельной точностью. Для горизонтальной разметки использован лазерный или водяной уровень, а для вертикальных разметок нужен отвес

Линии для профилей намечают в соответствии с шириной панелей. После разметки в нужных точках выполняют отверстия для направляющих крепежа. Заранее точки опор соединяют, получившаяся сетка помогает точно расположить декор.

Кронштейны из алюминия или стали закрепляют, их конструкция позволяет регулировать положения в области плоскости. После этого будут расположены несущие профильные системы.

Для изоляции между стеной и панелями используют уплотнители. Специальные прокладки позволяют избежать деформирования каркаса при экстремально пониженных или повышенных температурах. Анкерными болтами крепят кронштейны с уплотнительным слоем, стандартным считается шаг 60–75 см.

Установка утепления:

• размещается термоизолятор в пространствах между кронштейнами;
• выполняют разрезы для закрепления кронштейнов;
• по углам и в центре утеплитель нужно закрепить;
• затем крепится мембрана для защиты от пара и ветра, используются тарельчатые дюбели.

Для каркасов использован П-, Т-, Г-образный профиль, сборка выполняется по инструкции. Вертикально расположенные направляющие крепят саморезами или заклепками, обязательно наличие зазора от 40 мм между изоляцией и панелями. Затем монтируют горизонтальные панели, шаг равняется параметрам обшивочного материала. При готовности элементов их размещение в пространстве нивелируют, используя нить между первым и последним из профилей

Важно зафиксировать каркас ровно и оставить должный промежуток

На установку влияет тип панелей. При закрытом типе профиль загибают и вставляют в паз. Открытая установка подразумевает расположение встык и закрепление с помощью замков.

Выполняя облицовочные работы, важно не повредить панели, цена которых возможна довольно высокой. Только правильная и аккуратная сборка позволит достичь свойств, которые должна выполнять конструкция

Крепят панели, начиная снизу и продвигаясь вверх. Важно не допустить инородных тел в области зазоров. Качественный монтаж – гарантия привлекательности внешнего вида и долгого срока службы.

Установка

Поскольку фасадные панели обладают малым весом, это значительно облегчает установку. В дальнейшем можно заменять повреждённые плиты новыми, и для этого не потребуется удалять остальные материалы.

Подготовительный этап включает:

• очищение стен дома от мелкого сора;
• выравнивание;
• заделку трещин и щелей;
• грунтовку.

Первый этап предусматривает несколько шагов.

1. Изготовление каркаса, выполняется он из металла или древесных материалов. Более долговечным и прочным, а также не нуждающимся в дополнительной обработке, является металлический профиль.
2. Все детали обрешётки крепятся анкерными болтами или гвоздями. Для металлических частей используют толстостенные крепёжные элементы.
3. Под каркас навесного фасада может быть актуален монтаж теплоизоляционных материалов – при этом придётся установить и гидроизоляцию. Работы производятся с учётом толщины утеплителя.

На втором этапе приступают к облицовке панелями в строгой последовательности.

Начинают с нижней части конструкции – в ней делают отверстия, затем прикладывают панель и фиксируют её саморезами, лучше, если они будут из оцинкованной стали, вводить их нужно под прямым углом. Закреплять материал можно клипсами или обойтись без них

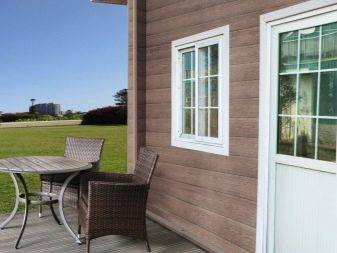

В результате нагревания изделия из ДПК могут расширяться, поэтому важно при укладке плит, оставлять между ними расстояние в 2–3 мм

Особыми достоинствами обладают фасадные панели от немецкого производителя Holzhof. Они имеют полую структуру, поэтому отличаются повышенной надёжностью, прочностью и низкой теплопроводностью. По сути, это сайдинг, который имеет скрытый зазор для качественной вентиляции, благодаря чему происходит оптимальное проветривание фасада.

Данный продукт имеет высокие показатели качества – высокие теплоизоляционные свойства, малый вес – 1,7 кг/м. п., оригинальную цветовую гамму (слоновая кость, венге, кофе с молоком, тёмно-бежевый). Фактура предполагает наличие и отсутствие шлифовки. Кроме того, данные изделия имеют более продолжительный срок службы – до 30 лет. Кроме того, что такие плиты более экономичны из-за увеличенной ширины, они еще и подходят для отделки деревянных стен.

Когда предстоит выбор композитных материалов, прежде всего, стоит обращать внимание на сопутствующую сертификацию качества, но есть и ещё некоторые тонкости, имеющие значение при монтаже – панели из ДПК лучше монтировать на фасадных стенах, имеющих подножие (на основе фундамента), то есть, цоколь. Пустотелые панели больше подходят для фасадов, где требуется минимальная нагрузка на сооружение. И ещё одна важная рекомендация – облицовка солнечной стороны здания будет более продуктивной, если выбирать светлые тона сайдинга, так как тёмные фасадные плиты выгорают более быстро, и это бывает заметным

И ещё одна важная рекомендация – облицовка солнечной стороны здания будет более продуктивной, если выбирать светлые тона сайдинга, так как тёмные фасадные плиты выгорают более быстро, и это бывает заметным.

При правильном подходе к монтажу, повышенная стоимость материала полностью себя оправдывает – такие панели обеспечивают длительную службу и прекрасный внешний вид любого дома.

Подробнее о фасадных панелях из ДПК смотрите в видеоролике ниже.

Все о фасадных панелях из алюминия история появления и особенности

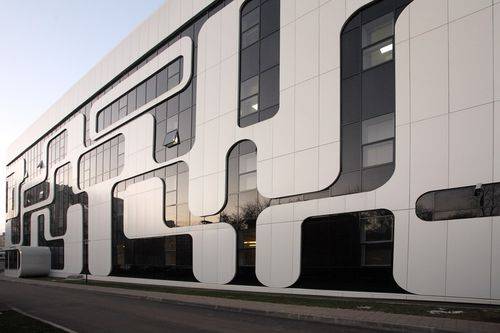

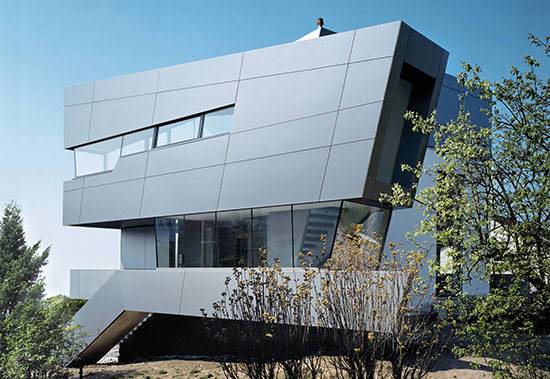

На рынке стройматериалов композитные панели для фасада из алюминия (фото) появились чуть позже середины 20-го века и сразу же завоевали доверие и любовь, как рядовых потребителей, так и опытных застройщиков и отделочников. Новый материал отличался не только высокими характеристиками прочности, но и помогал создавать уникальный и неповторимый внешний дизайн на стенах зданий и сооружений.

Композитные панели из алюминия значительно и выгодно отличались от аналогов из других материалов и имели перед ними ряд существенных преимуществ:

Алюминий – металл, не боящийся коррозий и, кроме того, обладающий незначительным весом

Использование его на фасадных конструкциях не нагружает здание, что особенно важно в отсутствие основательного фундамента.
Алюминий доступен и в ценовом отношении – цена на металл существенно ниже цены на стальные или медные конструкции, поэтому композитные панели из алюминия считаются не только прочным облицовочным полотном, но и выгодным с экономической точки зрения.

Как устроены облицовочные алюминиевые панели: некоторые секреты конструкции

Несмотря на то, что показатель толщины отдельного листа материала не превышает пяти сантиметров, он представляет собой не тонкое металлическое полотно, а сложную, состоящую из множества слоев, композицию, в состав которой могут входить разные виды наполнителя, декоративное покрытие, дополнительные слои для увеличения тепло- и звукоизолирующих свойств.

Конструкция композитной панели одинакова всегда, вне зависимости от производителя. Разным может быть наполнение пустотных пространств: некоторые марки используют для этой цели дешевый ячеистый полиэтилен, более дорогие бренды заполняют пустые пространства минеральными наполнителями, которые не только идеально препятствуют уходу тепла и проникновению шума, но и считаются высокоэкологичными материалами.

Также в зависимости от марки может иметь различие и верхнее покрытие алюминиевой облицовочной панели (фото): оно может быть полимерным, эмалированным или порошковым. Некоторые бренды дополнительно оснащают панель защитной пленкой, призванной защищать материал от влаги, вредного ультрафиолета, других видов неблагоприятных внешних факторов. Такие композитные панели на фото вы можете увидеть в дополнительных материалах к статье.

Размеры облицовочного композитного полотна обычно стандартны, так же как и форма: панели могут быть квадратными или прямоугольными.

Чаще всего, облицовочные панели из алюминия делаются под заказ: это связано с тем, что в современном строительстве популярна сложная и многоярусная архитектура зданий, поэтому под фасады каждого конкретного здания потребуется облицовка конкретных форм и размеров. Для больших зданий со сложным архитектурно-дизайнерским решением заказ на панели из алюминия делается заранее, еще до начала общестроительных работ, на стадии разработки проекта.

Естественно, что цена на конструкции в таком случае будет предельно высокой. Гораздо дешевле обойдется монтаж композитных панелей на типовых и простых строениях: туда прекрасно впишутся стандартные наборы алюминиевых фасадных панелей, которые, к слову, легко устанавливаются собственными силами, без обязательного привлечения профессионалов.

Облицовка композитными панелями простого жилого дома по силам каждому: производители вкладывают в комплект фасадного материала не только эксплуатационные характеристики, но и подробные видео-инструкции по работе с композитными панелями.

Размеры линеарных панелей:

• по ширине – от 135 до 352 мм;
• по длине – от 0,9 до 6 м;
• по толщине – от 0,45 до 1 мм.

Основные производители

На современном строительном рынке представлены как зарубежные компании,  так и отечественные. Также встречаются совместные предприятия. Рассмотрим российских производителей, не уступающих по качеству продукции иностранным:

Завод Металлист.

Современные материалы, которые отличаются лёгкостью, их покрывают порошковой краской, заказчик сам может выбрать необходимый цвет по RAL. Изготавливаются как горизонтальные, так и вертикальные варианты панелей.

Производят материалы из тонкого листа. Подходят для облицовки стен, кровель. Их преимущество – геометрическая точность. Монтаж можно выполнять в горизонтальном, вертикальном и диагональном направлениях на разных типах зданий. Подходят даже для отделки стен с усложненным рельефом. Профиль у них бывает гладким и в виде волны.

Первый кровельный завод

Изготавливают панели из оцинкованной стали. Заказчик может выбрать нужную толщину. Есть варианты с рустом и без, с закрытыми и открытыми торцами. Узкие панели используются для облицовки софитов и потолков, а широкие- для фасадов и перегородок.

Спецпрокат

Производят пожаробезопасные плиты разнообразных цветов. На производстве на панели наносят порошковую краску.

Компания Стального строительства

Используют разные профили: гладкий, в виде волны, трапеции и зигзага. Часто используют для ремонта фасада зданий, промышленных объектов. Широкая цветовая гамма позволяет выбрать вариант практически на любой вкус.

Галерея работ

Invalid Displayed Gallery

Продукция ООО “Русэксп” применяется на строительных объектах и объектах реконструкции жилого и нежилого фондов по всей территории РФ. Количество объектов, где присутствует навесная фасадная система и металлокассеты от ООО “Русэксп” – более 500!

Для примера, здесь приведены некоторые объекты с использованием навесной фасадной системы “Русэксп”

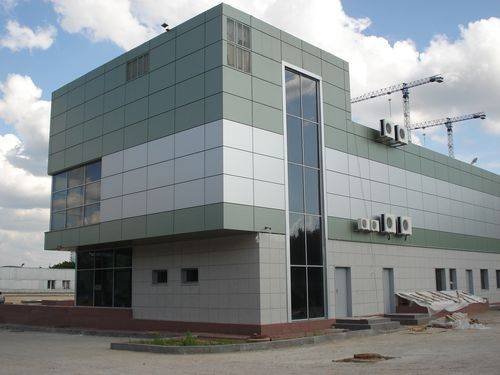

Вентилируемый фасад из композитных панелей. Вентилируемые фасады из композитных панелей являются удачным решением в ситуациях, когда на первом месте стоит качество внешней отделки здания. OОО “Русэксп” предлагает композитные варианты панелей, которые открывают широкие возможности относительно архитектуры и дизайна, обеспечивая при этом утепление и защиту фасада. Фасадные панели этого типа представляют собой некий «бутерброд» из алюминиевых листов и прослоек пластикового или полимерного наполнителя.

Легкость в сочетании с прочностью. Высокий уровень шумоизоляции. Надежность. Долговечность. Пластичность — панели могут обрабатываться и корректироваться во время монтажа. Фасадные композитные панели. Фасадные панели — наилучшее решение для отделки стен, неспособных выдерживать тяжелую облицовку.

Это позволяет использовать их как для наружной отделки новых и реконструкции старыхзданий, так и для интерьерного дизайна. Спектр применения этим не ограничивается. На сегодняшний день их активно используют для облицовки транспортных средств, производства контейнеров, изготовления рекламных щитов и др. Панели этого типа соответствуют нормам пожарной безопасности. Они термоустойчивы и не воспламеняются. Высокий уровень звукопоглощения и виброизоляции делает здания с такими фасадами более комфортабельными для людей.

Стены лучше сохраняют тепло, не пропускают холодный воздух извне. Отделка зданий вентилируемыми конструкциями позволяет продлить срок службы строения, защитить его от негативных внешних воздействий окружающей среды. Монтаж композитных панелей.

Устройство фасада из композитных панелей включает в себя несколько компонентов. Облицовка при этом не является основой, как правило, она выполняет декоративную функцию. Главное в конструкциях этого типа — металлические несущие элементы — профили, кронштейны и крепеж. Они удерживают облицовку, обеспечивают вентиляцию между стеной и декоративными панелями, создают воздушную прослойку, функция которой — избавление от излишков влаги и поддержание благоприятного микроклимата внутри здания.

вентфасад из композитных панелей технические решения

Внешне они похожи на строительные леса в миниатюре. Еще один важный элемент фасада — утеплитель. Его монтаж выполняется непосредственно на стены при помощи дюбелей и профилей.

Если монтаж фасадной конструкции произведен верно, все профили и теплоизоляция надежно закреплены, тогда система будет соответствовать заявленным характеристикам относительно долговечности, паро- и влагопроницаемости, тепло- и звукопроводности.

На сегодняшний день существует множество вариантов сделать фасад здания более долговечным и привлекательным. Одним из популярных вариантов отделки являются вентилируемые фасады из композитных панелей, представляющие собой внешние облицовочно-защитные конструкции, состоящие из каркаса, крепящегося на здание и облицовки, маскирующей данный каркас. Такие фасады позволяют повысить тепло и звукоизоляционные характеристики помещения, сделать их пожаробезопасными, замаскировать дефекты несущих стен, укрепить здание при реконструкции. При монтаже между стеной сооружения и панелью остается вентилированный промежуток, благодаря которому поддерживается выведение водяных паров, циркуляция воздуха вдоль стены от более нагретых участков к менее прогреваемым.

Что называют экраном с композитными сегментами?

Этот тип создается в виде конструкции с некоторым количеством слоев, в ней присутствуют:

• материал для облицовки;
• каркас с элементами крепления;
• материал или несколько для изоляции тепла, от ветра, влаги;
• зазор для осуществления вентиляции (между облицовкой и стеной).

Вентфасады имеют массу характеристик, поэтому набирают популярность. Облицовочный материал возможный различный выбор.

Суть материалов в соединении различных компонентов искусственным путем, чтобы получить изделия с положительными качествами всех задействованных элементов. Сейчас подобные технологические процессы доведены до совершенства и позволяют получать качественные и эстетичные пластины.

В состав сегментов может входить от двух компонентов и больше, они могут значительно различаться по характеристикам. Плиты получают защиту от воздействия солнечного света, влажности, осадков, морозов. Наружный слой покрывают особыми видами красок, лаков, а от появления царапин и дефектов в период доставки поверхность защищается самоклеящейся пленкой.

Монтаж композитного фасада

Опорная конструкция для навесных фасадов представляет собой систему из кронштейнов и направляющих в комплекте с необходимым крепежом. Элементы каркаса, предлагаемые на рынке различными производителями, не стандартизированы. Для бюджетного строительства (в основном для зданий с малой этажностью) применяют несложную оцинкованную обрешётку. Лучшими считаются специальные подсистемы из алюминия — такое исполнение несущих элементов надёжно и долговечно, облегчает каркас, исключает ржавые потёки по облицовке, упрощает и ускоряет фасадные работы.

Сам по себе монтаж композитных панелей после выравнивания каркаса технологически несложен. Готовые и собранные кассеты закрепляют либо скрытым монтажом на салазки подсистемы, либо видимыми метизами к направляющим. При правильной сборке всей конструкции композитному фасаду не грозят ни термические деформации, ни ветровые нагрузки.

Вентилируемые фасады — одно из самых функциональных и эстетичных решений в современном строительстве. Скорее всего, алюминиевые композитные панели будут фаворитами в наружной отделке ещё не одно десятилетие. Часовая прогулка по любому большому городу подтвердит это предположение. Сейчас применение навесных систем растёт ежегодно вместе с новыми инфраструктурными проектами и потребностью населения в жилых и коммерческих зданиях.

https://youtube.com/watch?v=grJbsSB7skw

Размеры

Изделия
типа «плюс» обладают наибольшей шириной в 1,5 м, что превышает на 0,5 м
минимальную. В первом виде панелей, В2 ширина 1 м, втором – 1,25 м. Существует
также 2 размер А2 по ширине 1,5 м, однако приобрести его достаточно сложно.

Алюминиевый композит

Стандартная длина панели составит 2,4-5 м, однако на фасаде зачастую возможно заметить нестандартные плиты. Подобное сопряжено с особенностями производства. Длина подбирается согласно проектировке сооружения. Хотя размеры листа варьируются, все же есть пределы. Наибольшая длина, во время которой сохраняются технические показатели – 6 м, а ширина – 1,6 м.
