Крепление стропил к мауэрлату

Создание конька и установка нижней части стропил

Монтажные работы начинаются с коньковой части кровельной конструкции. Осуществить монтаж стропил можно одним из трех способов:

встык;
на прогон;
внахлест.

Соединение конструкции встык предполагает разрезание верхней части стропильной ноги. Делается это под углом, который равняется наклону кровельного ската. На коньке происходит соединение пары ног. Для получения одинакового узла опирания элементов мауэрлата следует воспользоваться готовым шаблоном.

Особенностью фиксации стропил на прогон является наличие коньковой балки. Такой вариант обустройства мауэрлата отличается повышенной надежностью. Но зачастую такая система опирания стропил предусматривает монтаж дополнительных опорных конструкций, что приведет к снижению функциональности чердака. Естественно, что этот способ не подойдет для маленьких крыш.

Опирание наслонных стропил на стену с армопоясом.

Технология монтажа стропил внахлест во многом схожа с их установкой на коньковый прогон. Основное отличие — соединение верхней части ног происходит внахлест. Это приводит к прочному соединению конструкции, поскольку шпильки удерживают сразу два элемента.

Соединение нижних концов стропил осуществляется в зависимости от материала возведения стен. При наличии деревянного домостроения опорным элементом может выступать верхняя обвязка стены. Если при строительстве дома использовались пеноблоки (или газобетон), то опирание стропил производится на мауэрлат.

Устройство армированного железобетонного пояса — оптимальное решение в случае применения кладочных строительных материалов. Такая технология не предусматривает создания каких-либо способов фиксации стропильной системы. В качестве крепежных элементов для бруса выступают вертикально расположенные анкерные болты. Главное, чтобы при заливке бетонного раствора шпильки располагались в строго вертикальном положении.

Этапы и технология возведения крыши

Крыша возводится в несколько этапов, правильность выполнения каждого из них имеет огромное значение для конечного результата, поэтому к их реализации следует подойти максимально ответственно. Процесс начинается с расчетов, он позволяет определить количество необходимого материала и сформировать дальнейший план действий.

Необходимые расчеты

Несущая система должна обладать повышенными техническими характеристиками для обеспечения высокой прочности и надежности. Помимо оптимального метода крепления, необходимо правильно выбрать шаг размещения стропильных ног. Данный параметр зависит от габаритов стропил, а точнее от сечения и расстояния между опорными точками, конструктивных особенностей крыши.

Подготовка материала к монтажу

Этап заключается в подготовке стропил нужного размера и разметке шага на основании. Длина конструктивных элементов зависит от разновидности кровли и варьируется в пределах от 60 до 200 см

Важной и сложной задачей является определение правильного угла наклона

Проверка надежности мауэрлата

При создании опорной системы для закрепления кровли необходимо обеспечить высокую надежность фиксации брусьев. После установки каждого крепежного элемента нужно проверять качество соединения. Для этого следует приложить усилие к мауэрлату и стропилам. Если система будет двигаться, люфтить или прогибаться, то качество конструкции на низком уровне. В этом случае заменяют крепежные элементы и дополняют систему опорными элементами.

Крепление стропил к мауэрлату: немного «матчасти»

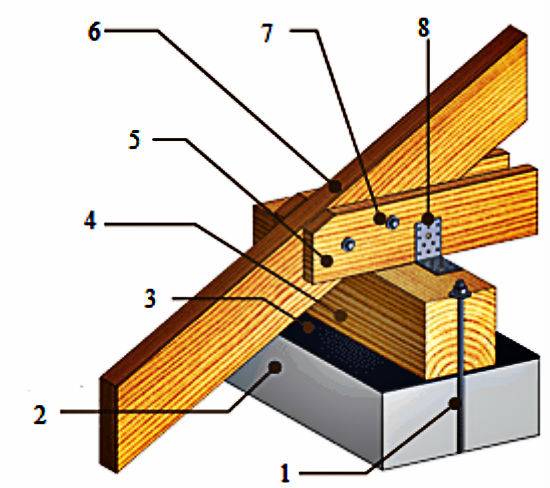

Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:

Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.

Виды опорных узлов по уровню жесткости

Опорные узлы — места, в которых стропила крепится к элементам крыши:

В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:

Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
Соединение первой степени подвижности – балка может вращаться по кругу.
Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.

Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.

Установка прогона

Крыша односкатная имеет исключительно коньковый прогон, в более серьезных конструкциях монтируют боковые дополнительные прогоны. В первом случае установку производят на вертикальные опоры, закрепленные вспомогательными приспособлениями. Из обрезной доски (5 см) изготавливаются распорные элементы и устанавливаются между стойками. Конец распорки закрепляется внизу стойки, а другой край прибивается сверху. В итоге получается система повышенной жесткости из треугольников, распорная доска – это гипотенуза, а стойка и прогон – катеты.

Если стойки в высоту больше 2 метров, то для монтажа сооружают леса. Это облегчит процесс, ускорит работу и увеличит безопасность. Дополнительная польза: к лесам можно фиксировать несущие стойки и другие части кровли.

После создания прогона выполняют крепление стропил. Предварительно конструкцию собирают на земле, после чего собранной поднимают и монтируют. Этот метод целесообразно применять при наличии подъемного крана и бригады строителей.

Прогоны и стропильная система – важные элементы кровли, на создание которой уходит много времени и сил. Монтаж начинается с расчета и завершается проверкой надежности, а также отделочными работами. Задача рабочего – обеспечить максимальную надежность конструкции с максимальной устойчивостью к деформациям и повреждениям

Важно использовать вспомогательные элементы, например, уголки для крепления стропил

О типах крепежа стропилин к основе

Поговорим о современных крепежных элементах. Для прочности и долговечности опорных узлов используются разнообразные металлические крепления: держатели балок, равносторонние, крепежные, анкерные, усиленные уголки, пластины, опоры, профиля, соединители, анкера и пр. Все эти запчасти сделаны из качественного металла. Для динамических узлов (1,2 и 3 типа) используют ползуны, уголки и перфорированные пластины. Для жесткого крепления применяют стационарные соединители, анкера и уголки.

Такие крепежи для стропильной системы используют чаще всего:

Для самостоятельного монтажа, более других, подходят перфорированные крепления, так как они имеют много отверстий для саморезов и болтов.

О креплении стропильных ног к мауэрлату

На протяжении многих лет крыша подвергается воздействию разных внешних нагрузок, порой они бывают значительными. Поэтому для обеспечения высокой надёжности необходим тщательный расчёт конструкции и подбор строительного материала.

Крепление элементов конструкции является важным этапом при возведении крыши здания. От того каким способом будет прикреплена стропильная нога к мауэрлату, будет зависеть поведение крыши в случаях больших нагрузок от выпавшего снега или сильного ветра.

В конструкции крыши применяются в основном элементы из дерева, которое способно впитывать влагу, а потом усыхать от воздействия высоких температур. Это говорит о том, что нельзя допускать полностью жёсткого соединения всей конструкции во избежание разрывов. Существует всего два способа крепления стропил, это жёсткий и скользящий.

Жёсткий вид соединения

Такой вид соединения полностью исключает любой способ движения между элементами конструкции. Для достижения такой цели используют два способа. Это использование уголков с применяемыми подшивными опорными брусками и создание запилов или седла на стропильной ноге.

Когда применяют первый способ крепления, то стропило опирается на мауэрлат через опорный брус, длина которого может быть до одного метра. Фиксация стропила производится уголками с обеих сторон, что исключает возможность для его смещения.

Второй способ применяется в строительстве чаще. При таком соединении гвозди забивают под углом по отношению друг к другу так, чтобы они скрещивались в мауэрлате. Третий гвоздь вбивается вертикально, чем создаётся очень жёсткое соединение узла крепления стропил к балкам перекрытия.

Для страховки при обоих видах жёсткого крепления применяют дополнительные соединения стропил со стеной. Для этой цели используют анкеры или проволоку.

Скользящий вид соединения

Скользящее соединение — это такое шарнирное соединение, при котором имеется две степени свободы. Их достигают возможностью одного из элементов конструкции к смещению. Обычно это стропило имеет возможность для небольшого смещения. Этого можно достичь следующим образом:

На стропиле создаётся запил, которым производится укладка на мауэрлат. Крепление можно производить гвоздями, которые забивают с боков и наискосок. Вместо гвоздей иногда используют металлическую пластину с отверстиями или строительную скобу.
Единичное крепление металлической пластиной стропила, которое выпущено за стену.
Выполнение соединения специальным металлическим крепежом, которое называют салазками.

Крепление стропил к балкам перекрытия любым из этих способов позволяет стропильной ноге упираться в мауэрлат, но имеется небольшая возможность для движения относительно друг друга. Скользящие соединения целесообразно применять при строительстве домов из брёвен и бруса. Искажение геометрии стен дома от усадки или усушки не приведёт к разрушительным действиям конструкции.

Специалисты рекомендуют собирать такие конструкции на земле. Имеется хорошая возможность правильно произвести разметку и подогнать все элементы конструкции, а затем уже всё установить на стенах здания.

Как используются скользящие стропила

Устройство любой кровельной системы представляет собой сложный процесс, в котором должны участвовать только профессионалы. При возведении любого типа крыши самым сложным и серьезным этапом является сооружение стропильной системы.

На сегодняшний день стропильные системы могут быть нескольких видов. Мы предлагаем рассмотреть в данной статье один из самых распространенных видов – скользящие стропильные системы. Так, мы рассмотрим главные нюансы, которые необходимо учесть при их строительстве, а также узнаем об их функциях.

К строительству стропил нужно подходить с большой ответственностью. Если допустить хоть какую-нибудь ошибку, то устройство крыши может быть нарушено, что приведет к ее разрушению. Кроме того, это может отрицательно сказаться на самом здании.

Чтобы соорудить кровельную систему правильно, для начала нужно заняться подготовкой ее основным элементов.

Среди них выделяют:

Конек – верхний элемент крыши. По первому сделанному коньку делается обязательный шаблон, который после поможет изготовить необходимые к коньку элементы;
Удлиненные доски для дома большого размера. В этом случае нужно проделать специальные отверстия для болтов в стыковочной доске. Их необходимо просверливать при помощи сверла дрели – только в этом случае древесная структура не повредится.

Застройщик должен не забывать при устройстве кровельной системы про массу кровельного материала, а также про осадки различного рода. Как известно, в нашей стране бывает снежная зима, в период которой выпадает большое количество осадков в виде снега.

Усадка древесины также играет большую роль во время расчета кровельной системы. В этом случае необходимо исходить из размеров сечения бревна. Например, при таких показателях, как 195х195 миллиметров, общая величина усадки по карнизам или фронтам должна составлять 6%.

Когда все важные элементы будут рассчитаны и подготовлены, можно приступать к возведению стропильной системы.

Скользящая стропильная система состоит из следующих элементов:

кровельный конек;
опоры стропильных ног, предназначенные на промежуточные балки;
опоры стропильных ног, предназначенные на карнизный свес.

Чтобы прикрепить конек крыши, необходимо приобрести стыковочные пластины. Что касается опоры стропильных ног к промежуточным балкам, то в этом случае нужна скользячка для стропил. Такие скользящие элементы часто применяются при сооружении стропил.

Скользящие опоры для стропил необходимо крепить к каждому стропилу в перпендикулярном положении (детальнее: «Как крепить стропила «). Скользячки для стропил должны выполняться точным запилом в брусьях. Правильная установка стропил будет только в том случае, если элемент будет установлен под углом в 90 градусов.

Скользячка может быть установлена в самом крайнем положении. В этом случае будет обеспечен максимальный ход стропильной системы в дальнейшем процессе усадки дома. То есть, усадка древесины никак не отразится на состоянии стропильной системы. Когда процесс стабилизируется, то можно снова укладывать постоянное кровельное покрытие

Обратите внимание на фото – на них представлены главные элементы стропильной системы скользячка. Здесь же представлена скользящая опора стропил закрытая

Мауэрлат: размеры и расчет материалов

Крыша дома состоит из двух основных компонентов – стропильная система и мауэрлат. Мауэрлат представляет из себя основу, которая служит надёжным креплением для стропильных брусьев

При строительстве крыши, крайне важно детально просчитать размеры стройматериалов для точной и надёжной конструкции. Рассмотрим основные правила и советы измерения мауэрлата, для получения материала нужных размеров

Расчет размеров мауэрлата

Строительство крыши начинается именно с мауэрлата, он служит опорой для остальной крышной конструкции, обеспечивает её устойчивость и равномерно распределяет вес конструкции по стенам дома

Именно поэтому очень важно точно рассчитать размеры мауэрлата

Размеры мауэрлата зависят от следующих факторов:

Параметры площади дома – его периметр и площадь.
Тип конструкции крыши.
Материал используемый в стропильной системе и для покрытия кровли.
Климатические условия.
Является площадь мансардной или нет.

Основным показателем для расчета мауэрлата является вид крыши. Крышная конструкция может быть разных типов, вот основные из них:

Классическая – односкатная, двухскатная, трехскатная или четырехскатная крыша.
Крестообразная.
Складчатая.
Плоская.
Сферическая.
Шатровая, полуовальная и вальмовая.
Шпилеобразная.

Итак, для расчета мауэрлата требуется знать, для какого типа крыши он будет использоваться. Мы рассмотрим как рассчитывать размеры мауэрлата для классической двухскатной крыши. Но прежде чем перейти к рассмотрению мауэрлата для конкретного типа крыши, следует узнать расчетные параметры, общие для всех типов крыш.

А в этой статье рассказывается про устройство, гидроизоляцию и утепление мауэрлата.

Формула для расчета

Во время мерки мауэрлата во первых следует измерить его длину и периметр. Измерять следует верхнюю часть бруса. Минимальное сечение мауэрлата – 100×100 мм.

Далее следует рассчитать вес и объем деревянного бруса. Вот формула для вычисления данных показателей:

m = rV

r – плотность дерева,
V – объем мауэрлата,
m – как можно было догадаться представляет массу деревянного бруса.

Объем мауэрлата вычисляется по следующей формуле:

V = SL

S – сечение деревянного бруса,
L – его длина или периметр.

Каких размеров бы не был мауэрлат, главное – расположить его на расстоянии как минимум 5 см. от внешней грани стены.
Для большинства случаев подойдет антисептированный деревянный брус из лиственной древесины сечением 100×150 мм.
Следует выложить деревянные брусья по всей длине стен, от одного конца дома до другого.
Далее следует выполнить необходимые замеры, следя за тем, чтобы расстояние между брусьями было равномерным по всей длине укладки.

Рассмотрим как рассчитать параметры мауэрлата для двухскатной крыши.

А тут статья про крепление мауэрлата к газобетону.

В этом подразделе http://ru-house.net/stroitelstvo/krysha/metall/ собрана вся информация о маталлических видах кровли.

Расчеты для двухскатной крыши

Для двухскатной крыши подходят деревянные брусья сечением 10×10 или 15×15 см. Толщина мауэрлата не должна быть меньше 10 см, а отступ от края наружной грани стены должен составлять как минимум 6 см. При использовании гидроизоляционного материала, расстояние между слоями должно быть как минимум 40 см. Также следует установить стойки, врубленные в лежни. Расстояние между ними должно составлять от 3 до 5 метров.

Подводя итоги можно сказать, что для расчета мауэрлата следует учитывать множество факторов, определяющих подходящие параметры материала для крепления. В заключении приведем основные параметры мауэрлата, подходящие в большинстве случаев:

Ширина мауэрлата не должна быть меньше 10 см.
Оптимальное сечение деревянных брусьев – 10×15 см.
Подходящий материал для мауэрлата – антисептированные брусья из лиственной древесины.
При расчете массы и объема мауэрлата руководствуйтесь формулой приведенной выше.
Отступ бруса от края стены должен составлять как минимум 5 см.
Расстояние между брусьями мауэрлата должно быть равномерным на всех отрезках конструкции.

Мауэрлат: размеры и расчет материалов Мауэрлат служит основой для крышной конструкции. Установка мауэрлата всегда требует большой работы, но прежде всего требуется подобрать подходящие параметры материала.

Правильное крепление стропил к коньковому брусу и к мауэрлату является непременным условием профессионально выполненного монтажа крыши.

Для монтажа стропил к мауэрлату используют один из двух типов сопряжения:

Выбор зависит от формы крыши и ее конструкционных особенностей, а соответственно от того, какие выбраны стропила – наслонные или висячие.

Жесткий метод предполагает, что соединение стропил и мауэрлата выполняется таким образом, что исключается возможность поворотов, сдвигов, изгибов, кручения между этими двумя элементами (читайте: «Чем и как крепить стропила к мауэрлату «).

Для достижения такого результата можно воспользоваться одним из ниже перечисленных способов:

используя уголки для крепления стропил и опорный подшивной брус;
путем выполнения запила на стропильной ноге и дальнейшего закрепления соединения с помощью гвоздей, скоб и проволоки.

Что касается второго метода, то его используют чаще, чем первый. Он предусматривает, что с боков под углом прибиваются гвозди в направлении друг к другу (в результате они перекрещиваются внутри мауэрлата). После этого третий гвоздь забивают вертикально. Полученные узлы крепления стропильной конструкции обеспечивают высокую жесткость (прочтите также: «Узлы крепления стропил — элементы конструкции «).

Дополнительно оба способа сопряжения подстраховывают, используя крепление стропил к кирпичной стене или бетонной с помощью проволоки-катанки и анкеров. Подготавливают стропила к монтажу, если они имеют одинаковый угол наклона по всей кровле путем использования шаблона.

Установка стропильной системы, детали на видео:

Скользящее соединение, его еще называют шарнирным, достигается при помощи создания специального крепежа, который обеспечивает возможность перемещаться свободно в заданных пределах одному из сопрягаемых элементов. В данном конкретном случае такой деталью является стропильная нога, а двигаться она будет по отношению к мауэрлату.

Существуют следующие способы установки стропил к мауэрлату, обеспечивающие смещение:

при помощи запила и последующей укладки стропила местом запила на мауэрлат;
путем забивания с боков двух гвоздей наискосок в направлении один к другому;
соединением с применением одного гвоздя, который прибивают в вертикальном положении сверху вниз сквозь стропильную ногу в мауэрлат. В качестве альтернативы можно использовать крепежные пластины для стропил, у которых имеются отверстия для гвоздей;
методом крепления при помощи скобы;
путем выпуска стропильной ноги за пределы стены с применением единичного крепления пластинами;
при помощи использования специально разработанного для стропил стального крепежа, который называют «салазками».

Все описанные способы с одной стороны дают возможность стропильной ноге упереться в мауэрлат, а с другой в случае подвижки конструкции ее элементы могут перемещаться по отношению друг к другу.

Скользящий тип встречается при постройке домов довольно часто, особенно такое соединение стропил и мауэрлата популярно при обустройстве деревянных домов, которые возводятся из бревен или бруса. Со временем изначальная геометрия строения искажается, поскольку происходит усадка стен и использование жестких сопряжений приводит к тому, что целостность стен нарушается. Крепление стропил к срубу при помощи скользящего соединения позволяет бревенчатым стенам, фронтонам и другим элементам здания подстраиваться под усадку.

Также не устраивается жестким способом крепление стропил в коньке. Сборку всей конструкции выполняют сначала на земле. Прежде, чем установить стропила для крыши выполняют замеры, выпиливают врезки в мауэрлате и стропильных ногах, после этого выполняют тщательную подгонку.

Расчеты для двухскатной крыши

Двухскатная крыша является наиболее популярным и простым видом кровли. Благодаря наклонной конструкции, она обеспечивает естественный сток осадков в виде талого снега или дождевой воды, с поверхности крыши. Установка мауэрлата для двухскатной крыши требует немалых затрат и трудоёмкой работы, зато он обеспечивает долговечность и стойкость крышной конструкции. Для двухскатной крыши подходят деревянные брусья сечением 10×10 или 15×15 см. Толщина мауэрлата не должна быть меньше 10 см, а отступ от края наружной грани стены должен составлять как минимум 6 см. При использовании гидроизоляционного материала, расстояние между слоями должно быть как минимум 40 см. Также следует установить стойки, врубленные в лежни. Расстояние между ними должно составлять от 3 до 5 метров.

Ширина мауэрлата не должна быть меньше 10 см.
Оптимальное сечение деревянных брусьев – 10×15 см.
Подходящий материал для мауэрлата – антисептированные брусья из лиственной древесины.
При расчете массы и объема мауэрлата руководствуйтесь формулой приведенной выше.
Отступ бруса от края стены должен составлять как минимум 5 см.
Расстояние между брусьями мауэрлата должно быть равномерным на всех отрезках конструкции.

Крепление стропил к мауэрлату: рассмотрим узлы крепления стропил к мауэрлату

Создание конька и установка нижней части стропил
