Чертежи стропильной системы мансардной крыши
Любое упоминание о мансарде ассоциируется с объёмной «пятиугольной» крышей, в которой можно жить, но существуют и другие варианты.
Односкатная мансардная крыша
Предельно простая, надёжная односкатная мансардная крыша. Благодаря прямолинейным формам выглядит скромно, но элегантно. Особой респектабельности добавляют большие панорамные окна «в пол», ведь такая конструкция не просто позволяет, а провоцирует их установку.

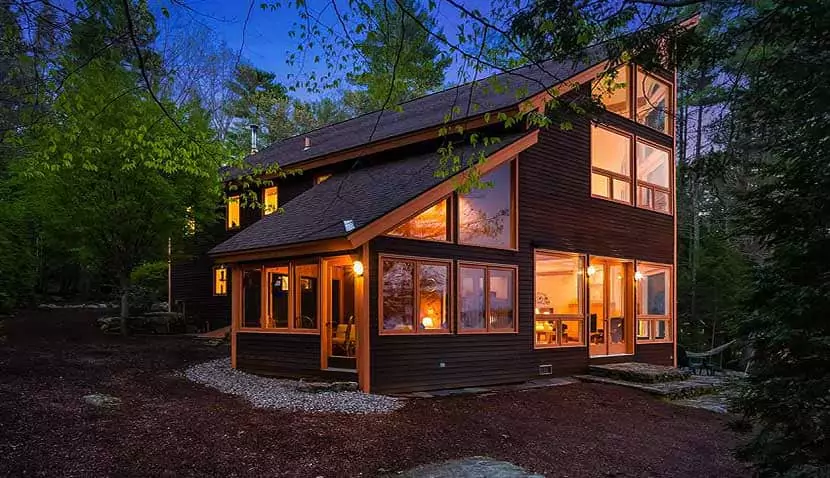

Дом с односкатной крышей, с окнами почти на всю стену
Стропильная система очень проста: прямые стропила единственного ската опираются на мауэрлат противоположных стен разной высоты, а если необходимо на промежуточные опоры. Пропорции стен подбираются под уклон в 35-45 градусов, что гарантирует устойчивость ветровым нагрузкам и нормальный сход снега.
Схема односкатной крыши для мансарды
Объём задействуется эффективно – при желании, это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.
Двускатная мансардная крыша
Относительно несложная широко распространённая крыша. Выглядит незатейливо, но внушает доверие, так как поддерживает традиции характерные русскому стилю. Как следствие, специально под мансарду проектируется редко, чаще адаптируется в готовом виде.
Двускатная крыша – традиционная, и чаще всего выбор падает на нее
Конструктивно проста – технические характеристики и стропильная система как у обычной двускатной крыши. Прямые стропила опираются на мауэрлат, под углом сведены в конёк. Фронтоны треугольной формы, прямые, отвесные, практически всегда остеклённые, часто с выходом на балкон.
Чаще всего применяют подобную схему для обустройства мансарды в небольшом доме с двускатной крышей
Полностью задействовать объём проблематично, но можно, даже нужно. Полезная площадь сравнительно невелика, потолок обычно «ломаный». Однако, умелой компоновкой мебели, смелыми дизайнерскими решениями недостатки можно обратить в достоинства.
Ломаная мансардная крыша
Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.
Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крыше
Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.
Схема более сложная, но дает больше пространства
Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.
Укладка кровельного пирога
На стропильную конструкцию при помощи степлера крепится мембрана пароизоляции. Расстилание полотен начинается от карниза, необходимо их укладывать с нахлестом в 15 см и закреплять скотчем. Сверху настилается утеплитель, материал плотно укладывается, не допускается оставление зазоров. Для фиксации утеплителя набивается обрешетка. Она выполняется из планок, ширина которых от 10 до 15 см, а толщина ‒ 5 см. Эта часть работы заканчивается при внутренней отделке помещения.
С наружной стороны на стропила крепится гидроизоляция, защищающая кровлю от попадания воды. Материал фиксируется обрешеткой, на которую будет крепиться кровельное покрытие. Шаг между планками зависит от вида материала. Мягкая кровля нуждается в сплошной обрешетке, поэтому вся площадь мансардной крыши зашивается листами фанеры, обеспечивающей ровную и прочную основу.
Кровля крыши
Работа над самостоятельным возведением крыши – сложный и кропотливый процесс. Использование опыта мастеров, которые делятся секретами строительства в предоставленном видео, поможет понять последовательность и нюансы установки кровли.
Стропильная система мансардной крыши. Чертежи классического варианта
Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.
Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.
Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.
Классическая схема устройства стропильной системы мансардной крыши
Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.
Расчет мансардной крыши
На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.
Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.
Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания
От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.
Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.
Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.
Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.
Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет
Вагонка
Чем отделать мансарду внутри? На сегодняшний день строительный рынок предлагает самые разные материалы. Выбрать их можно на любой кошелек и вкус.
Одним из самых распространенных материалов является вагонка. Это узкие доски, которые можно плотно подогнать друг к другу с помощью пазов и гребней. Раньше этот материал использовался для отделки стенок вагонов. И сегодня такие доски являются наиболее подходящим вариантом для использования в жилых помещениях. Их основными преимуществами являются:
отсутствие выделений, вредных для здоровья, которые характерны для большинства современных материалов; наличие красивого естественного узора на поверхности; низкий показатель теплопроводности, что особенно важно при обустройстве напольного покрытия. Если при решении вопроса о том, чем отделать мансарду изнутри, хозяева решили остановить свой выбор на вагонке, то такой облицовкой они обеспечат в помещении очень уютную атмосферу
По этим показателям сравниться с деревом не может ни один материал
Если при решении вопроса о том, чем отделать мансарду изнутри, хозяева решили остановить свой выбор на вагонке, то такой облицовкой они обеспечат в помещении очень уютную атмосферу. По этим показателям сравниться с деревом не может ни один материал.
Однако стоит иметь в виду, что вагонка имеет такие особенности:
- обладает относительно высокой стоимостью;
- капризна к изменениям температурно-влажностного режима (при отклонении условий от нормы дерево рассыхается или коробится);
- нуждается в периодической шлифовке из-за своей низкой прочности.
Древесина вне зависимости от ее сорта и породы нуждается в защите от механического износа и воздействия влажности. Для этого понадобится обработать ее одним из трех различных составов:
- Лаком. Это средство способно обеспечить самую долговечную и прочную защиту. Недостаток такого покрытия заключен в отсутствии возможности проводить его локальный ремонт. То есть в случае замены одной панели лак придется наносить на всю стену или пол.
- Маслом. Пропитка этим средством обойдется хозяевам дешевле, чем лаком. При этом такое покрытие не потребует восстановления на всей поверхности после проведения локального ремонта. Однако подобная защита по своей долговечности значительно уступает лаковой. Помимо этого, она практически не оберегает дерево от механического износа.
- Воском с добавками. Этот вид покрытия стал применяться сравнительно недавно. Такое средство сочетает в себе положительные качества описанных выше видов. То есть оно подлежит частичному восстановлению и при этом практически такое же надежное, как и лаковое.
Основы расчета каркаса мансардных крыш
Цель расчётов – найти компромисс эстетики, надёжности и стоимости.
Эстетическая сторона. Для начала проектируется общий эскиз крыши. Определяются пропорции, сопоставляются с размерами дома.
Разница между ломаной крышей и двускатной существенная
После чего ведётся конструктивный расчёт, где учитываются факторы:
- Собственный вес конструктивных элементов крыши. Нагрузка от него действует на каждый элемент стропильной системы.
- Ветровые нагрузки. Являются переменными, действуют на все элементы.
- Снеговая нагрузка. Действует неравномерно, передаётся с участков, где мансардная кровля с уклоном меньше 30°, на более крутых участках снег не задерживается. При этом нагрузка может быть неравномерно распределена по левому и правому скатам. Действует на балки и верхние стропила.
- Вес людей, элементов интерьера и мебели. Нагружает только перекрытие.
Факторы обрабатываются, суммируются. На основе результатов делаются выводы о размерах конструктивных элементов. Для гарантированной прочности они, округляются в большую сторону. Но технологичной сборке мешают индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ – невыгодно. Поэтому элементы объединяются в группы стандартных размеров пиломатериала. А стандартные решения значительно удешевляют проект – ведь на заказ всегда дороже.
Важно расчитать и угол наклона крыши
Если проект индивидуальный и нестандартный, лучше заказать точные расчёты
Принимая во внимание количество факторов, их специфику воздействия на стропильную систему напрашивается вывод – точный расчёт, это дело специалистов. Самостоятельно заниматься расчётами смысла нет – велика вероятность ошибки. Для стандартных и типовых решений можно адаптировать готовый действующий проект
Для стандартных и типовых решений можно адаптировать готовый действующий проект.
Кроме основных моментов пригодятся и несколько практических рекомендаций:
- Шаг стропил соответствует размерам утеплителя.
- Ширина стропил соответствует толщине утепления.
Расчет стропильной системы мансардной крыши с разным количеством скатов
Определившись с дизайном мансардного помещения, приступают к монтажу каркаса крыши. При этом основные ее элементы и узлы определяются формулой расчета, которая поможет подобрать профиль, длину и сечение элементов системы, шаг их расположения, способы соединение деталей. Учитывая особенности чердачной крыши, часть помещения будет иметь низкий потолок.
Совет:
в местах, где потолок мансарды находится слишком низком, можно расположить ниши для хранения вещей, различные модульные шкафчики, стеллажи.
Стропильная система крыши: составление проекта
Сначала определяются с выбором схемы каркаса мансардной крыши. В строительстве стропила делят на наслонные и висячие. Наслонные опираются на стены дома, и устанавливаются в зданиях, где расстояние между стенами не превышает значение 6,5 м, а висячие — монтируют на затяжку и мауэрлат. Если ширина пролетов большая, стропильную систему необходимо усилить дополнительными связями.
Разные схемы-проекты стропильной системы мансардной крыши, их отличия
Для расчета предполагаемых нагрузок существуют специальные формулы.
Для определения снеговой нагрузки воспользуетесь формулой: S=Sg*µ.
В которой:
S — нагрузка снеговая,
Sg — вес покрова снега на 1 м2 площади (данный показатель можно найти в СНИП — разделе «Стропильные системы»),
µ —коэффициент, зависящий от угла наклона кровли (он составляет 1,0 — для плоских крыш с наклонным углом в 25 градусов, и 0,7 — для крыш с наклоном от 25 до 60 градусов).
Для расчета ветровой нагрузки применяется следующая формула:
W = Wo*k
В которой:
Wo — норма ветровой нагрузки, определяющаяся по таблице СНИП индивидуально для каждого района страны,
k — коэффициент, который определяет колебание ветровой нагрузки в зависимости от высоты дома и типа местности его расположения.
Внимание: для крыши с крутыми склонами снеговые нагрузки учитывать не обязательно.
| Высота дома | А-открытые местности (степь, побережье) | Б – местности с препятствиями (города, леса) |
| 5м | 0,75 | 0,85 |
| 10м | 1 | 0,65 |
| 20м | 1,25 | 0,85 |
Для расчета других элементов мансардной крыши и сечения стропил можно воспользоваться специальным онлайн-калькулятором. Необходимо указать кровельный материал, материал изготовления чердачных перекрытий, а программа выдаст расчет обрешетки, угол сечения и расстояние между стропилами мансардной крыши.
Онлайн-программа для расчета
Материалы для изготовления стропильной системы
Чаще всего каркас для мансардной крыши сооружают из дерева. При этом следует подбирать прочную древесину, способную противостоять перепаду температур и гниению. Подойдет для этих целей материал первого сорта хвойных пород и лиственница.
Совет: для защиты стропильной системы, древесину следует обработать специальным антисептическим и огнезащитным составом.
Пропитка стропил мансардной крыши антисептиком
Если на крышу предполагаются большие нагрузки, то могут применяться металлические стропила мансардных крыш. Они могут опираться на деревянные балки, или всю конструкцию полностью изготовляют из металла.
Стропильная конструкция мансардной крыши состоит из ферм. А стропила для мансарды (ноги) выступают составляющими элементами каждой фермы. Количество ферм определяется длиной фасада и шагом их установки.
Ферма — металлическая стропильная система мансардной крыши, фото
Металлическая конструкция крыши крепкая и долговечная, но имеет она и недостатки, связанные с доставкой и монтажом, а также ее высокой стоимостью.
Особенности мансард
Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).
Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.
Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.
Мансардная крыша
Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.
Плюсы и минусы мансарды
Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.
В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.
Мансардная крыша с жилым чердачным помещением
Что это такое
Если говорить с точки зрения строительства, то это эксплуатируемый верхний ярус жилой постройки. Часто, из-за внешнего сходства, ее путают с чердаком в классическом его исполнении. Однако это ложное суждение — она хоть и причисляется к чердачным помещениям, но может быть отапливаемой и вносится в документацию, как функциональная часть жилья с определенным назначением. Такой тип надстройки из-за своих конструктивных особенностей одновременно является и кровлей, и стенами последнего уровня строения.
Названа конструкция была в честь своего отца-основателя – известного французского архитектора Ф. Мансара. В XVII веке он предложил инновационное, на тот период, решение по использованию высокого крова – селить там прислугу и не слишком важных гостей. Со временем эта идея усовершенствовалась и получила широкое распространение по всему миру. На сегодняшний день она имеет различные конструктивные особенности, форму и дизайн.
Размеры деревянных деталей каркаса мансарды
Балки, поз.7 на рисунке, являются элементом силового каркаса крыши мансарды. Кроме того, в показанной на рисунке конструкции, эти детали одновременно служат балками перекрытия нижнего этажа дома.
Сечение балок зависит от величины действующих на перекрытие нагрузок, длины перекрываемого пролета и расстояния между соседними балками (шаг балок). Нагрузки на перекрытие в этой конструкции складываются из обычных нагрузок межэтажного перекрытия плюс нагрузки крыши.
Для балок длиной менее 6 м. в большинстве случаев достаточно выбрать брус сечением 100 х 200 мм. Расстояние в свету между соседними балками 0,6 м.
При устройстве перекрытия необходимо правильно выполнить звукоизоляцию. При строительстве этому вопросу хозяева обычно не уделяют должного внимания, а потом сожалеют об этом.
Балки, поз.4 на рисунке, служат балками чердачного перекрытия. Эта же деталь выполняет роль затяжки для висячих коньковых стропил (поз.1). Подробности устройства и расчет сечения балки можно узнать из статьи «Чердачное перекрытие по деревянным балкам«. Сечение балок выбирают, как для не эксплуатируемого чердачного перекрытия.
Сечение других деталей каркаса тоже зависит в конечном итоге от размеров дома, расстояния между соседними элементами, а также нагрузок — от веса конструкций, ветровых, снеговых, эксплуатационных.
При выборе размеров деталей каркаса мансарды учитывают также стандарты выпускаемых пиломатериалов. Для балок обычно применяют брус или обрезные доски больших сечений. В некоторых случаях балки выгодно делать из досок, сплачиваемых в два или три слоя.
Большие пролеты, более 6 м. перекрывают балками или фермами заводского изготовления.
Пиломатериал для деталей каркаса крыши должен соответствовать первой категории качества для несущих конструкций. Если на гранях бруса балок имеются сучки, то брус укладывается сучками вверх.
Для стропил и других деталей каркаса обычно используют обрезные доски. Читайте подробности о размерах и устройстве стропильной системы крыши: «Крыша частного дома«.
При устройстве каркаса мансарды выгодно руководствоваться проектом. Работа без проекта приводит либо к перерасходу пиломатериала, либо к недостаточной прочности строения.
Посмотрите видео на тему проектирования каркаса мансарды.
Посмотрите видео о сборке каркаса ломанной крыши мансарды.
Фронтоны ломанной крыши
После монтажа каркаса мансарды выполняют обшивку фронтонов. Сделать это выгодней до устройства обрешетки для кровли. Обшивку фронтонов будет удобней обрезать по месту, по границе стропил, чтобы подогнать под свес крыши. Если сначала сделать обрешетку и кровлю, то обшивку фронтонов потом придется тщательно измерять, размечать и подгонять под свес кровли.
Кроме того, крыша с открытыми не зашитыми фронтонами обладает большой парусностью. При сильном ветре крышу может снести.
В некоторых проектах домов фронтоны не зашивают, а выкладывают из того же материала, что и стены. То есть, фронтоны являются продолжением стен дома.
Не следует делать фронтоны из бруса или бревна. Эти материалы при высыхании дают усадку. В результате под скатами крыши образуются зазоры, которые потом трудно заделать. Лучше фронтоны сделать в каркасном исполнении, а снаружи обшить иммитацией бруса или бревна, погонажными изделиями — фальшбрусом или блок-хаусом.
Информация по назначению калькулятора
Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».
Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.
Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.
Параметры стропил
Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:
- нагрузку крыши;
- шаг между стропилами.
- вид кровельного покрытия
- 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
- 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.
Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м
Параметры обрешетки
Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).
Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.
Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины. При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм
При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.
- Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
- Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
- Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
- Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.
Схема монтажа мансардной крыши своими руками
Перед монтажом стропильной системы для мансарды своими руками, в первую очередь, сооружают мауэрлат — пояс из бруса, опоясывающий здание по периметру. Именно на нем крепятся нижние свесы стропильных ног. Мауэрлат абсолютно одинаков как для ломаной, так и для прямой двускатной крыши. В зависимости от материала стен, он имеет особенности в монтаже.
В домах, возведенных из бруса или бревен, отдельная мауэрлатная балка не требуется — ее роль успешно берет на себя верхний венец. В нем зарезаются проушины с нужным шагом, и крепятся концы стропильных ног на уголки или шпильки.
В домах из ячеистых бетонов перед укладкой деревянного бруса по периметру требуется армопояс. Без него мягкий пористый материал стен может со временем продавиться, а крепление вырвет из раскрошившегося газо- или пенобетона. Делают его из бетона по опалубке, армируют двумя-четырьмя прутьями, лучше всего из стекловолокна, чтобы конструкция была легче.
Кирпичные и шлакоблочные стены армопояса не требуют. В этом случае перфоратором в торце стены готовятся отверстия, и мауэрлатный брус притягивается анкерами. К нему крепят стропила с помощью уголков, а также больших шурупов -«глухарей» с шестигранными шляпками под ключ или головку. Затягивать их удобнее гайковертом.
Сборка фрагментов крыши на земле
Есть несколько способов сборки каркаса мансардной крыши. Один из них — это сборка всех элементов на земле, поднятие их на крышу, укрепление временными распорками, а затем сквозной «чистовой» монтаж, который обеспечивает конструкции жесткость. Рассмотрим выполнение работ пошагово:
- Первым делом собираются фронтоны. Они представляют собой верхние и нижние детали стропил, которые на линии излома скрепляются со стойками и затяжками. Все нижние концы досок и брусьев опираются на основание. В середине фронтонов обычно предусматривают мансардные окна.
- Подготовленные сборочные узлы поднимают и крепят с одного и другого краев постройки. Основания фиксируют с помощью анкеров в стене, плюс добавляют временные распорки для удерживания конструкции.
- Последовательно собирают «ребра» стропил и ставят в пропилы мауэрлата с предусмотренным шагом.
- После того, как все элементы собраны, их сшивают продольными перемычками: коньковым брусом — вершины треугольников, соединительными балками — в местах стыка стоек и затяжек. Так конструкция приобретает необходимую жесткость.
Последовательный монтаж на месте
Во втором случае все части стропильной системы постепенно собираются на своих местах на крыше. В финале выходит готовая конструкция. Такой вариант легче в том случае, когда отдельные фрагменты весят много и не могут быть подняты без специальной техники. В этом случае пошаговая инструкция сборки такова:
- Начинают с установки стоек на лаги пола второго этажа. Шаг такой же, как и у стропил. Верхние концы соединяются затяжкой — горизонтальным брусом. На этом этапе должна получиться прямоугольная коробка из ребер стоек и затяжек.
- После этого монтируют нижние части балок. Они должны образовать со стойками и основанием треугольник — жесткую конструкцию.
- За ними можно устанавливать верхние отрезки стропил. Для нужной жесткости они фиксируются укосами к затяжкам. Для широких крыш могут быть предусмотрены дополнительные ригеля. Также, если пролет затяжки слишком длинный, ставят балку, скрепляющую коньковый брус с затяжкой — это предотвратит ее провисание.
Для ломаной крыши не характерна проблема с нехваткой стандартной длины пиломатериалов — 6 м. Напомним, что стропило состоит из двух частей. Если же все-таки такое неудобство возникло, балки можно нарастить, поставив с обеих сторон латки той же толщины, что и балка, и стянув места стыков болтами и гайками через сквозные отверстия.
Чертежи важных узлов
Самые ответственные места, исполнение которых может потребовать схематичной визуализации, — это соединения нескольких плоскостей, а также места, на которые приходится большая нагрузка. На фото показаны чертежи таких соединений
Для скрепления деревянных балок и стоек используют разный крепеж. В порядке прочности и предпочтения можно расположить их в порядке убывания: болты с гайками и шайбами — шурупы и «глухари» — гвозди. Гвозди плохи тем, что через годы при усыхании и деформации древесины они склонны вылезать из отверстий. Полностью конструкция не развалится, но появится нежелательный люфт.
К мауэрлату стропила крепятся посредством мощных стальных уголков. Для удобства на нижнюю часть стропильной ноги набивают упорную планку, которая препятствует соскальзыванию окончания доски и позволяет тщательно затянуть весь крепеж.
Разновидности мансардных крыш
Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.
Мансардная крыша: фото крыши с ломаными скатами
Крыша мансардного типа бывает нескольких видов:
Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.
Проекты мансардных крыш с двумя скатами
Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.
Мансарда двухскатной крыши
Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.
Конструкция мансардной крыши двухскатной
Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.
Конструкция мансардного этажа ломаной и щипковой крыши
Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.
Четырехскатная мансардная крыша
Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.
Вертикальные мансардные окна на датской вальмовой крыше
Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.
Скелет вальмовой крыши с мансардой
В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.
Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.
Куполообразная крыша
На этом многообразие мансардных крыш не кончается.
- Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
- Конические, сводчатые, купольные с изысканным дизайном и т. д.
Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.
Крыши домов с мансардой: фото основных вариантов перекрытия
Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.
