Химические анкеры
Еще десятилетие назад о таком способе установки несущего бруса на стену без армопояса было мало кому известно. Сегодня химические анкеры может купить каждый. Однако стоимость их все еще высока. Нередко при постройке дома из газосиликата вместо химических анкеров используют эпоксидку с отвердителем. После этого в отверстие помещают крепеж. Спустя сутки, крепление получается максимально прочное соединение.
Каждый знает про эпоксидный клей – его тоже можно считать химическим анкером. Однако время, в течение которого застывает состав, довольно продолжительное. Различают несколько видов химических анкеров. Одним из них является ампульная компоновка. В отверстие вставляют ампулу, содержащую клеевой состав. Он может содержать один или два компонента, и довольно быстро отвердевает при контакте с воздухом. После монтажа ампулы в отверстие помещают непосредственно шпильку и забивают ее на нужную глубину.
В процессе забивания ампула разрушается, а вытекающие состав заполняет канал. Он попадает и между витками резьбы крепежного элемента, что обеспечивает высокую надежность соединения. При плюсовой температуре уже через полчаса состав полностью затвердевает. В этом случае анкер будет держаться даже под высокой нагрузкой.

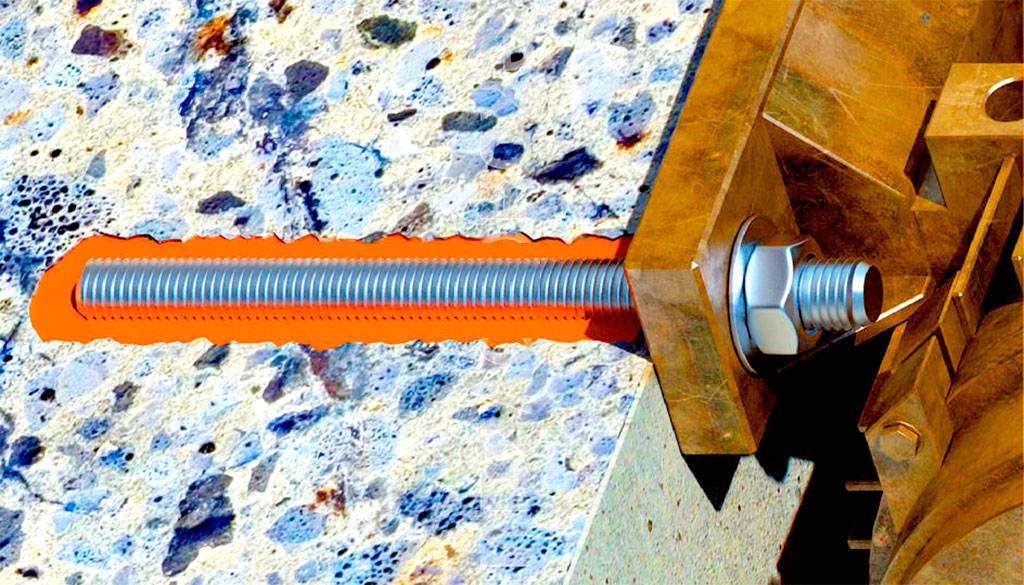

Еще одним типом химических анкеров являются тубы с полимером, реализуемые вместе с пистолетом. Это устройство похоже на те, что обычно используют при работе с жидкими гвоздями.
Преимущества химических анкеров при установке мауэрлата:
- Крепление прослужит много десятилетий – до 50 лет.
- Полимер не подвержен воздействию химических веществ, атмосферных явлений и биологических факторов.
- При монтаже подобных анкеров не возникает распирающих нагрузок внутри стеновых элементов.
- Поскольку композит заполняет поры материала, мауэрлат получается установить максимально прочно и надежно.
Такой крепеж отличается и несколькими недостатками:
- Химические дюбели стоят довольно дорого, поэтому установка мауэрлата окажется весьма затратной.
- Химические анкеры не очень устойчивы к высоким температурам. Однако этот минус можно поставить под сомнение – брус вряд ли будет подвергаться нагреву до 100 градусов.
- Достоверных сведений о сроках службы химического крепежа нет.
Существует и другой способ крепления мауэрлата на стены дома без армопояса – посредством вмурованных шпилек. Их помещают в просверленные в газобетоне отверстия, заполненные кладочным раствором.
Что еще почитать по теме?
Как правильно армировать стены?
В связи с тем, что материал начал использоваться при строительстве сравнительно недавно, не все специалисты точно знают, как армировать стены из газобетона. Одни утверждают, что армирование вообще излишне, а другие утверждают, что сетку или арматуру следует укладывать на каждом ряду. Конечно, первое решение приведет к тому, что здание начнет разрушатся при первых серьезных нагрузках, а второе станет причиной серьезных финансовых затрат, причем совершенно излишних.
Только зная, как правильно армировать дома из газобетона, можно добиться безупречного результата, сочетающего в себе надежность и экономность.
В первую очередь необходимо армировать ряды, на которые приходится наибольшая нагрузка на изгиб и растяжение. Сюда входят:
- первый ряд уложенный на фундамент;
- оконные и дверные проемы;
- перемычки.
Здесь особенно важно повысить надежность конструкции, чтобы впоследствии не столкнуться с весьма серьезными проблемами, такими как трещины. При строительстве небольших конструкций, например, гаража или хозяйственных построек, имеющих стены короче 4-5 метров, армирование кладки из газобетона не является обязательным, но желательным
В большинстве случаев здание и так сможет прослужить многие годы, не доставляя владельцу никаких хлопот. Совсем иначе обстоят дела, если ведется строительство жилого дома или иного крупного здания. Здесь армирование газобетона является обязательным. Но укладывать арматуру на каждый слой раствора не следует – это приведет к серьезному перерасходу материала. Как утверждают опытные специалисты, не один год проработавшие в своей сфере, армировать нужно каждый 4 шов. С одной стороны это позволяет стенам выдерживать все виды нагрузок без вреда для себя. С другой – стоимость строительства увеличивается на сравнительно небольшую сумму. Поэтому такое решение можно с уверенностью назвать удачным компромиссом между надежностью и стоимостью
При строительстве небольших конструкций, например, гаража или хозяйственных построек, имеющих стены короче 4-5 метров, армирование кладки из газобетона не является обязательным, но желательным. В большинстве случаев здание и так сможет прослужить многие годы, не доставляя владельцу никаких хлопот. Совсем иначе обстоят дела, если ведется строительство жилого дома или иного крупного здания. Здесь армирование газобетона является обязательным. Но укладывать арматуру на каждый слой раствора не следует – это приведет к серьезному перерасходу материала. Как утверждают опытные специалисты, не один год проработавшие в своей сфере, армировать нужно каждый 4 шов. С одной стороны это позволяет стенам выдерживать все виды нагрузок без вреда для себя. С другой – стоимость строительства увеличивается на сравнительно небольшую сумму. Поэтому такое решение можно с уверенностью назвать удачным компромиссом между надежностью и стоимостью.
Ход работы по армированию кладки из газоблоков металлической или стеклопластиковой арматурой:
- Размечаем места прорезки штробы. Рулеткой отмеряем от одного и другого края блока по 5-6 см, рисуем линию карандашом или отбиваем нитью.
- При помощи штробореза делаем углубления под арматуру. Рекомендуемый размер канавки – 3 диаметра арматуры ширина и столько же глубина.
- Очищаем углубление в блоке от мусора и пыли, так как их наличие ухудшит сцепление и снизит надежность соединения арматуры с клеем.
- Перед тем как заполнять канавки клеем их следует увлажнить, для того чтобы газоблок сразу не впитал воду с клея, и не нарушил его процесс твердения.
- Заполнив штробы клеем, укладываем в них стеклопластиковую или металлическую арматуру класса А2 или А3, оптимальный диаметр – 8-10 миллиметров.
Таким образом армируем каждый четвертый ряд кладки газоблоков, начиная с первого.
Иногда вместо этой технологии используется другая, более простая. Используются не металлические пруты, а специальная армирующая сетка. Но при её использовании швы получаются более толстыми, они играют роль мостиков холода и теплопотери дома значительно увеличиваются. Поэтому данная технология применяется всё реже.
Рекомендуем к просмотру видео материал, где эксперт в области строительства даст полезные советы и рекомендации по армированию газобетонной кладки.
Междуэтажный армированный пояс
Этот вид конструкции выполняется для плитных или балочных перекрытий. К главным назначениям перекрытий, относится восприятие и передача нагрузки собственного веса, интерьера, людей на стены, деление внутреннего пространства зданий на этажи, перекрытие пролетов. Это несущая конструкция, опирающаяся на наружные и внутренние стены по всему периметру.
Основой для заливки армопояса служит опорная поверхность несущих стен, воспринимающая всю массу бедующего строения. Общие требования:
- установка производится на всем периметре будущего здания, с учетом внутренних стен;
- для наружных несущих стен используются блоки с плотностью не ниже D-500;
- высота, делается по высоте газобетона, или допускается меньше (200-400 мм);
- ширина пояса – 500 мм (возможно уменьшение на100-150 мм);
- рекомендуется делать армопояс квадратным (в сечении), такая форма более стойка, хорошо держит механические нагрузки;
- арматурный каркас ложится на подставки (кирпич, куски блоков, пластиковые фиксаторы) высота 3 см, чтобы не касался стен, таким образом, создается так называемый защитный бетонный слой;
- для заливки используется бетон не ниже марки B-15.
Опалубка для заливки бетонного раствора с армирующей сеткой Источник parki48.ru
Армопояс для газобетона под балки перекрытия, заливается в заранее приготовленную опалубку. Такой каркас делается из:
- Пластика.
- Алюминия.
- Железа.
- Фанеры.
- Дерева.
- Блоков газобетона.
Опалубка из дерева
Этот вид опалубки, используется чаще всего. Это наиболее дешевый и востребованный вариант. Устанавливая двухсторонний съемный деревянный каркас (шиты из дерева), его крепят саморезами по обеим сторонам стены (к блокам газобетона). Верхняя часть стягивается деревянными перемычками (шаг 800-1000мм). Это нужно, что бы при заливке бетон не раздвигал конструкцию.
Опалубка из дерева наиболее распространенный вариант из-за своей доступности Источник two-room.ru
Арматурный каркас (диаметр арматуры 8-14 мм), выполненный в форме «лесенки» (соединение перемычками с шагом 5-7см), укладывается в подготовленное пространство. Прутья вяжется между собой, используя вязальную проволоку (каждые полметра), формирую квадратную форму. Использовать сварку не рекомендуется, из-за ржавления мест сварочных швов в бетоне. Для балочных перекрытий (при не высокой нагрузке), вполне хватает каркаса из двух прутьев, с высотой монолита – 30 см. Для перекрытия плитами, используется армопояс с повышенной надежностью (4 прута и монолит – 40 см).
После снятия опалубки, наружная стена утепляется вместе с армопоясом. Если при отделке наружные стены только штукатурятся, то для удаления «мостика холода», опалубка сдвигается вглубь стены. А в образовавшуюся нишу, потом устанавливается утеплитель.
Можно использовать одностороннюю съемную опалубку. В этом случае наружную функцию выполняют газобетонные блоки (10 см толщиной). Они укладываются на нижний ряд, с помощью клея. С внутренней стороны крепится деревянный каркас. После чего укладывается утеплитель (5 см) и арматура. Верх, так же стягивается перемычками.
Варианты изготовления армопояса
Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.
Использование готовых блоков
Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.
Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.
Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).
Использование доборных блоков
Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.
Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.
Вариант с односторонним доборным блоком
Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.
В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.
Применение двухсторонней опалубки
Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.
Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.
Армирующий пояс под мауэрлат
Устройство армопояса в доме из газобетона может выполняться под мауэрлат.
Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.
До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.
Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.
Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.
Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.
Крепление мауэрлата с армопоясом
Используя газобетон в качестве основного материала для кладки стен, необходимо понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание армопояса является обязательным.
Назначение и размеры армопояса
Армопояс — замкнутая конструкция из железобетона, проходящая по периметру сооружения. Назначение армопояса:
- предотвращение деформации несущих стен;
- придание дополнительной жёсткости строению из газобетона;
- равномерное распределение нагрузки на поверхность стен.
Армопояс по сути является фундаментом для кровельной системы. Размеры армопояса зависят от ширины стен, для газобетона ширина армояпоса составляет примерно 25 см, при этом крайний ряд выкладывается U-образными блоками, которые позже будут исполнять роль опалубки для заливки бетонного раствора.
Подготовленная опалубка перед бетонированием
Технология устройства армопояса:
- Сооружение опалубки по периметру строения.
- Создание армопояса из бетонных блоков.
- Сборка каркаса из арматуры.
- Установка шпилек для крепления.
- Заливка блоков бетонным раствором.
- Съём опалубки после застывания бетона.
После того, как армопояс готов, а опалубка снята можно приступать непосредственно к креплению мауэрлата.
Как закрепить мауэрлат к газобетону
От его правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.
Мауэрлат должен быть выполнен из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяются металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет выполнен из деревянных балок. Сечение балок зависит от расчётной нагрузки, типа крыши и диаметра балок стропил.
Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные брусья антисептическим раствором, защищающим древесину от насекомых и гниения. Также брусья целесообразно обернуть слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломаст. Эти материалы не будут утяжелять конструкцию и создадут слой дополнительной влагоизоляции.
Мауэрлат крепится к стенам из газобетона с использованием анкеров, шпилек или металлической проволоки. При укладке брусьев необходимо соединять их на стыках скобами из металла.
Схема крепления при помощи шпилек (справа) и скоб (слева)

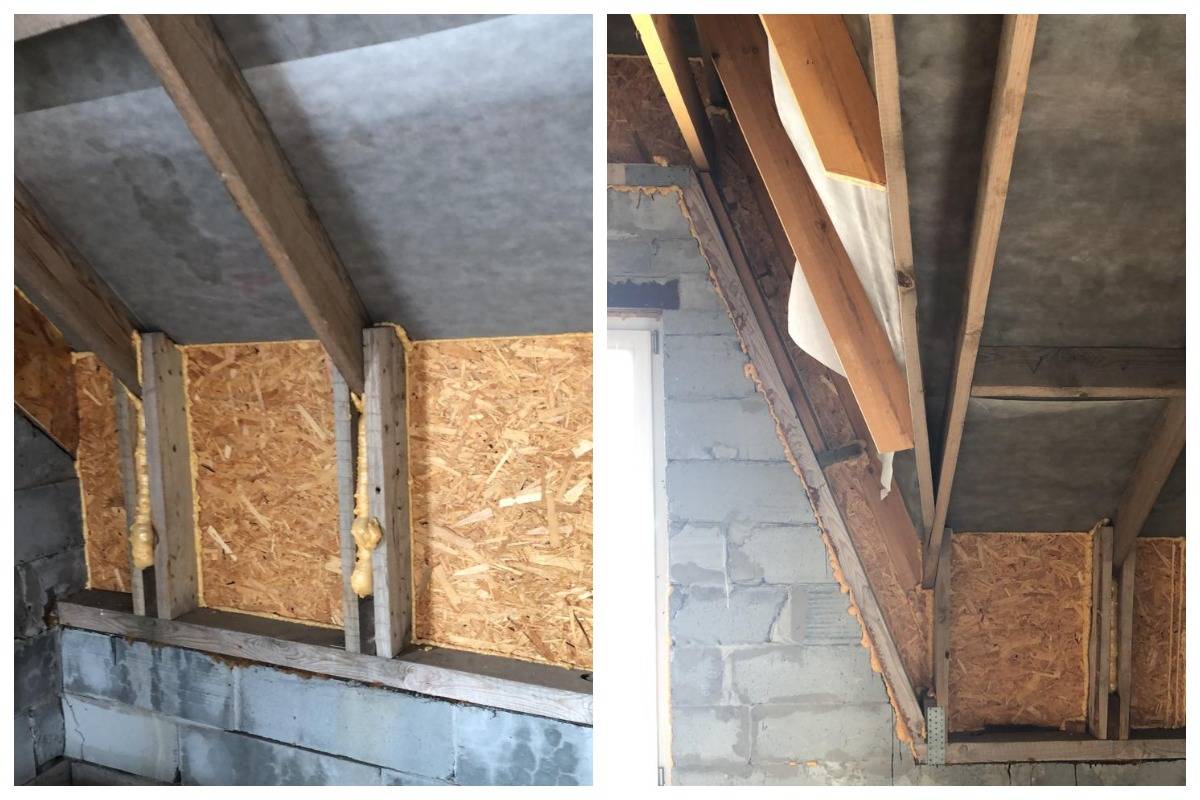

Далее необходимо осуществить крепление стропил к мауэрлату. Соединение происходит путём врубки, врезки, запила, но оно должно занимать не более 25% бруса. Крепление производится при помощи саморезов, болтов, уголков, металлических пластин и монтажной пены.
Основные способы крепления, начиная с более предпочтительного:
Крепление шпильками. Этот вид крепления можно использовать в строительстве как простых одноэтажных зданий, так и вспомогательных сооружений: бани, летние кухни, гаражи, хозпостройки, небольшие дачные домики. Этот метод крепления шпильками предпочтителен для большинства строений.
Крепление химическими анкерами. Присоединение брусьев к газобетону осуществляется специальным химическим клеящим составом: «жидкий дюбель», вклеиваемый анкер и т. д. Состав сделан на основе полимеров и содержит клеящие вещества в виде синтетических смол. В газобетонной стене делается отверстие как под обычный анкер, которое заполняется клеящим составом, затем в подготовленное отверстие вставляется стержень (арматура), на который потом устанавливается мауэрлат. Прочность такой конструкции достаточно высокая, однако при большом периметре мауэрлата такой способ будет дорогостоящим.
Крепление стальной проволокой. Данный способ можно применять, если ещё на стадии укладки стен между газобетонными блоками просовывалась металлическая проволока. В мауэрлате делаются отверстия, куда вставляется проволока и производится обвязка
Очень важно, чтобы количество обвязок проволокой было не меньше, чем количество опираемых стропил.

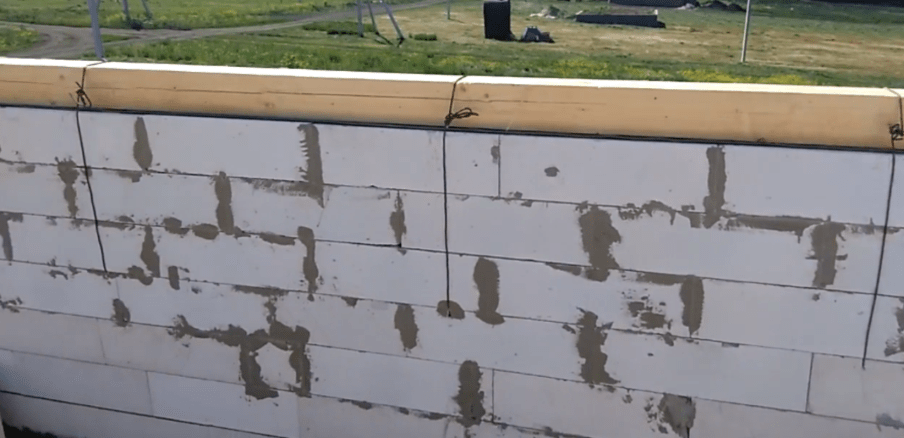

Крепление мауэрлата к газобетону проволокой
Для того чтобы закрепить мауэрлат на стенах из газобетона, не потребуется каких-либо дорогостоящих материалов или специальных инструментов. Достаточно иметь под рукой электродрель с длинным сверлом с насадкой, ножницы для нарезки проволоки и строительную катанку диаметром 5 мм. Иногда дополнительно используют проволоку толщиной 2 мм для перевязки арматуры.
Совет! Если стены из газобетона были уложены другими мастерами, и расположение арматуры неизвестно, то будет полезным также использовать ручной прибор для поиска скрытой проводки.
Преимуществом данного способа является исключительная простота процесса. Для того чтобы закрепить брус мауэрлата на стене, достаточно связать проволочную петлю и притянуть древесину к опорной поверхности, как на видео
Перед тем как приступать к монтажу, нужно будет решить две проблемы. Во-первых, потребуется сразу установить толстый и очень тяжелый брус на стены и срастить отдельные детали мауэрлата в один прогон.
Во-вторых, нужно будет выбрать линию и места сверления сквозных отверстий. Лучшим вариантом считается просверлить отверстия ниже уровня укладки последнего арматурного слоя. Однозначно не подойдут участки стен над оконными и дверными проемами.

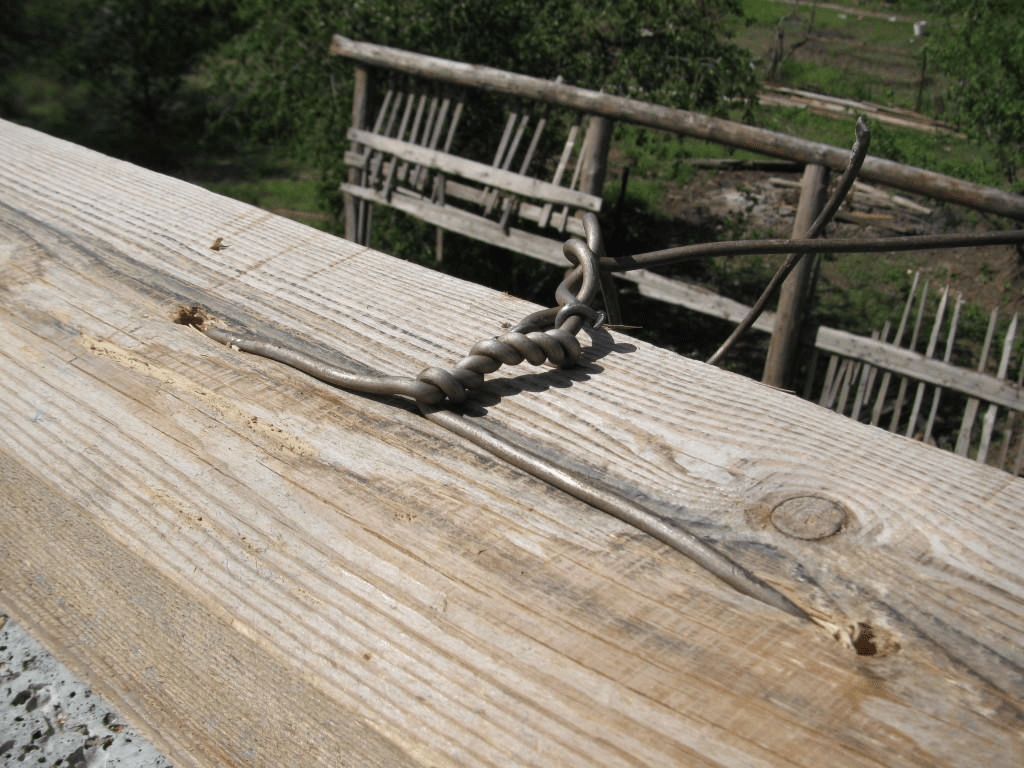

Перед тем как закрепить мауэрлат, проволоку нарезают и отжигают, чтобы сделать ее более мягкой и пластичной. Материал пропускают в отверстие и заворачивают на угловой кромке мауэрлата с помощью монтировки, оставшиеся усы отрезают ножницами.
Некоторые мастера, перед тем как закрепить брус, одевают на проволоку спиральную пружину, навитую из кусков катанки толщиной в 2 мм. Импровизированную трубку заводят в просверленное отверстие в газобетоне, чтобы избежать разрезания материала стены при сильном натяжении крепежа. Способ не гарантирует абсолютной сохранности газобетона при неправильной балансировке стропил, но не дает проволочной косичке резать стену, как ножовкой, при порывах ветра.
Так как под мауэрлатом нет прочного бетонного армопояса, то особое внимание необходимо уделять правильной и равномерной затяжке гаек на шпильках или анкерах. Обычно крепеж заворачивается ключом, следуя правилу диагонали. То есть каждое следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки
То есть каждое следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки.
Заливка бетона
Для заливки пояса, после выполнения всех подготовительных работ, используется готовый бетон (М200) или изготавливается на месте в пропорции 3-5-1 из:
цемента (М400).
Заливка проводится не частями, а полностью по всему периметру. В случае невозможности такого процесса, заранее делаются необходимые перемычки. Перед заливкой следующей партии бетона, временные перемычки убираются, стыки смачиваются водой и заливаются бетоном. Уплотнение раствора производится железным штырем, удаляя из него пузыри воздуха. В процессе застывания (примерно 5 дней), бетон поливается водой для повышения прочности.
Подбор стройматериала
При изготовлении деревянного мауэрлата используют брусья. При этом специалисты советуют делать крепление из лиственных деревьев, обработанных специальными антисептическими средствами. Брусья следует уложить по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо зафиксировать при помощи гвоздей. Это поможет сделать прочную, цельную деревянную конструкцию
Важно, чтобы ее размер быть меньше ширины газобетонных стен. Брус нужно закрепить на внутренней поверхности таким образом, чтобы между внешним срезом и креплением остался промежуток в пять сантиметров. Иногда строители используют кирпич для защитного пояса на внешней стороне стенки
Перед тем как начать монтажные работы, следует обеспечить гидроизоляцию между стенками и брусьями
Иногда строители используют кирпич для защитного пояса на внешней стороне стенки. Перед тем как начать монтажные работы, следует обеспечить гидроизоляцию между стенками и брусьями.
Можно ли обойтись без залива армопояса
Этот элемент обязателен при строительстве в сейсмических районах с расчётным значением более 7 баллов, на проблемных грунтах, фундаментах из сборного железобетона.
Армопояс позволяет не выходить за пределы рекомендуемых СНиП параметров и выполняет такие функции, как:
- антисейсмические;
- несущего элемента;
- распределение точечных нагрузок;
- связующий по стенам, вертикальным усилиям на каркас.
Рекомендуется для стен из газобетонных блоков устанавливать армопояс даже по верху фундамента. Он поможет сохранить геометрию каркаса при проседании или промывке грунта.
Как правильно — с армопоясом или без него
Индивидуальный жилой дом относится к 2 классу ответственности и 6 по долговременности эксплуатации. При строительстве из газобетонных блоков СП рекомендует не только устанавливать армопояс под мауэрлат, но и между каждым этажом. Причины этому неразрывно связаны с безопасностью.
Допускается (но не рекомендуется ни одним СП) монтаж мауэрлата по верху газобетонных стен без установки армированной балки для строений 3 класса ответственности и 10 категории долговечности. К ним относятся хозпостройки — гаражи, склады, помещения для содержания птицы и животных.
Когда дом устанавливается в зоне сейсмической активности менее 7 баллов, на надёжном основании заказчик может брать риски на себя, устанавливать мауэрлат на газобетонные стены. В проектах такое даже не рассматривается.
Особенности монтажа мауэрлата без установки армопояса
Армирование выполняется не всегда, поэтому важно знать, как правильно закрепить мауэрлат к газобетону без устройства армопояса. Это возможно при соблюдении следующих условий:
- Не должно быть дополнительной нагрузки на верхнюю кромку стены от стропил.
- Крыша должна быть установлена так, чтобы на скаты минимально воздействовала ветровая нагрузка;
- Стропила и мауэрлат не должны создавать дополнительное давление на верхнюю кромку стены под действием снеговой нагрузки.
Важно заранее определиться со способом крепления мауэрлата, еще до того, как будут возведены стены. Это влияет на то, как будут выложены верхние три ряда кладки
Именно здесь укладывают арматуру, с помощью которой можно зафиксировать брус на гипсобетонной стене.
Фиксация мауэрлата с применением проволоки
Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.
Техника выполнения монтажа таким способом выглядит так:
- За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
- В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
- Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.
