Металлокассеты как облицовка вентфасада + видео

Можно ли самостоятельно установить облицовку из фасадных кассет

Так как металлическая фасадная кассета предусматривает достаточно сложную конструкцию для крепления, то выполнить такие работы самостоятельно достаточно сложно

При монтаже металлического каркаса важно строго следовать всем позициям, которые предусматривает инструкция по креплению данных отделочных материалов. Даже незначительный перекос при монтаже металлической обрешетки может привести к перекосу всей конструкции вентилируемого фасада

Поэтому выполнять данные отделочные работы своими руками, не имея необходимых знаний и строительных навыков, не рекомендуется. В заключение можно с уверенностью сказать, что фасадные кассеты – универсальные материал для облицовки многоэтажных зданий, который обеспечивает надежность и эстетичный внешний вид облицовки.

Характеристика материала

Фасадные объемные панели из металла, именуемые кассетами, являют собой металлическую конструкцию с листами, загнутыми определенным образом со всех сторон. Этот материал для внешней облицовки очень популярен благодаря разнообразию выбора цветовых решений и фактур, а также возможности комбинировать способы навески кассет и сочетания разных фактур и цветов, добиваясь различных эффектов.

Для производства металлокассет применяются композитные материалы или любые тонкие металлические листы, с покрытием или без него:

Алюминий: анодированный алюминий; с полимерным покрытием; алюминий со специальным защитным покрытием; с напылением на основе полиэфира, которое выполняет защитную функцию.
Сталь: с полимерным покрытием; нержавеющая; оцинкованная сталь.
Латунь.
Медь.

Формы и размеры металлокассет определяются индивидуально при заказе. Для каждого строительного объекта составляется свой проект, а по нему уже панели изготавливаются на заводе. Можно выбрать и между стандартными размерами, которые выгоднее в цене.

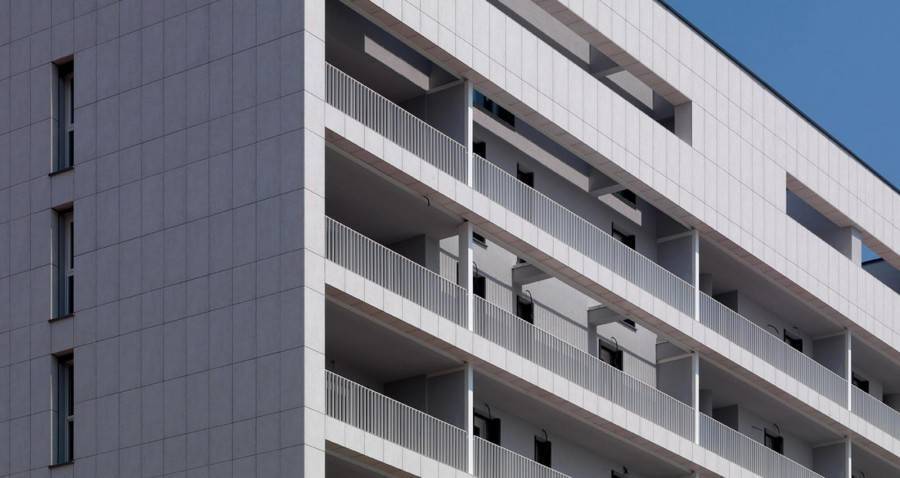

Фасадные кассеты представляют собой изогнутый и формованный лист металла

Каркас для навесного фасада

Каркасы классифицируют как по материалу, из которых они изготовлены, так и по конфигурации профиля.

По материалу каркасы делятся на:

Металлические – алюминиевые, стальные и оцинкованные. Горизонтальные элементы подсистемы имеют толщину до 2 мм, а вертикальные – до 1 мм. Применение металлических каркасов позволяет уменьшить общую массу конструкции. При использовании тяжелых навесных фасадов, например, из керамогранита, обязательно применяются металлические каркасы.

Деревянные – в таких каркасах применяют брус 50X60 и рейку 20X40 мм. Использование деревянных каркасов возможно только в случае небольшой массы фасада, кроме того, все деревянные элементы нуждаются в защите антисептиком.

Смешанные – в каркасе имеются и металлические, и деревянные элементы. Обрешетка делается из дерева, а основной каркас – из металла.

По конфигурации профиля:

L-образные – два ребра жесткости крепятся посредством болтов, а кронштейны позволяют компенсировать любую кривизну поверхности. Максимальный отступ фасада от стены составляет 380 мм. Минусом является дороговизна системы.

U-образные – у профиля четыре ребра жесткости. Значительно сложнее монтировать, чем L-образный профиль, плюсом является низкая стоимость.

Основные составляющие

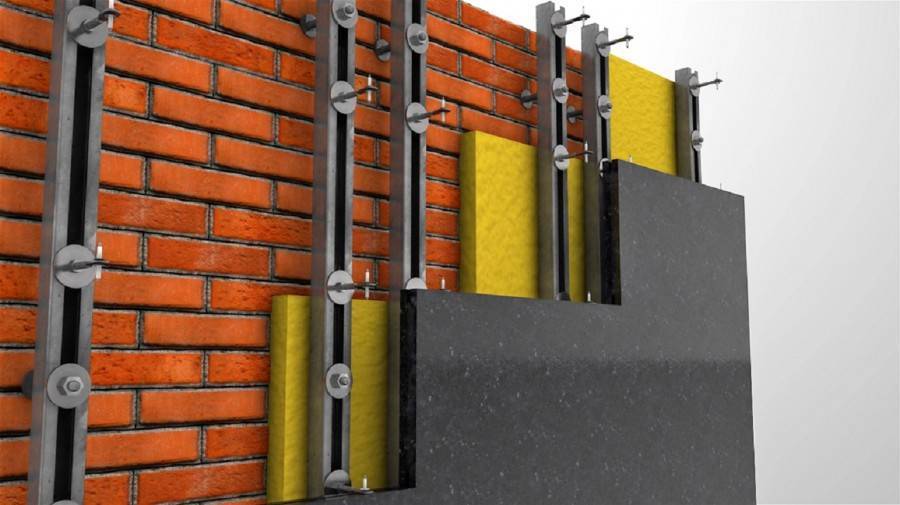

Навесной вентилируемый фасад состоит из нескольких слоев разных материалов, которые выполняют отведенную именно ему функцию.

Утеплитель. В качестве утепляющего материала используют минеральную вату, пенопласт или пеноплекс.
Паро- и гидроизоляция, ветрозащитный слой. В строительных магазинах продается множество пленок, которые выполняют данную функцию, и не позволяют жидкости накапливаться как на поверхности несущих стен, так и в самом утеплителе.
Система навесных фасадов. Проще говоря, каркас, на который будет крепиться декоративная отделка. Может быть деревянным или металлическим.
Вентиляционный зазор. Позволит воздуху без ограничений циркулировать между облицовкой и утеплителем. Его размер может колебаться в приделах 2–6 см.
Материал для внешней облицовки. Сделает здание более современным и привлекательным.

Таким образом, каждый последующий слой защищает друг друга и несущие стены, благодаря чему вся конструкция может прослужить до 50 лет. Если что и надо будет поменять на протяжении этого времени, так это декоративный материал, поскольку он больше всего подвержен влиянию внешней среды.

Особенности проектирования вентиляционного фасада

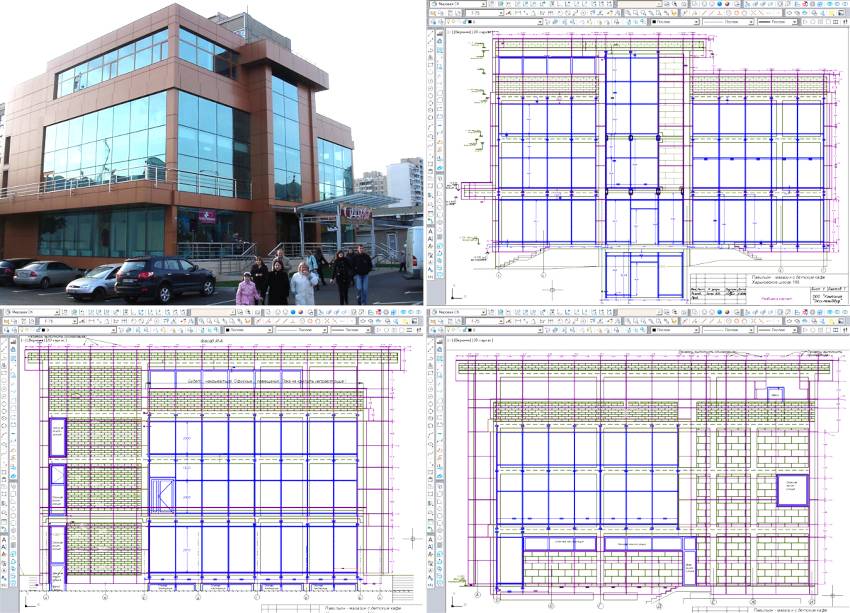

Проектирование вентиляционного фасада осуществляется с учетом планировки сооружения, его внешнего вида и конструктивных особенностей. Разработку проекта лучше всего доверить специалистам, что станет залогом долговечности и привлекательной внешности фасада здания.

Рабочий проект вентилируемого фасада должен включать показатели статической прочности системы, расчет технологических характеристик фасада, схему расстановки отделочных элементов, чертежи по монтажу подсистемы, узлы присоединения фасадных конструкций, количество элементов каркаса, утеплителя и отделочного материала, пояснительную записку, где описана технология выполнения работ.

При проектировании вентиляционного фасада необходимо учитывать планировку здания, его внешний вид и конструктивные особенности

Одним из важнейших этапов проектирования является расчет вентилируемого фасада относительно значения статических нагрузок, который выполняется на основании СНиПа в два подхода. Первый предусматривает использование линейно-спектральной методики, а второй – расчет сооружения повышенной влажности.

Весовые нагрузки являются одним из основных видов, которые отличаются вариантом отделочного материала и высотностью здания. Ветровые нагрузки зависят от особенностей окружающей среды, высоты строения и ветрового района местности. Их расчет выполняется на основании СНиПа «Нагрузки и воздействия». Гололедная нагрузка относится к кратковременным явлениям, но ею не следует пренебрегать, поскольку она может превысить вес самой облицовки.

Узлы крепления фасадной системы

Как не просто любому новому заказчику в строительстве разобраться с обилием применяемых систем из различного состава металла и типу крепления разнообразного каркаса подконструкции: сейчас на рынке более 50 заводов изготовителей с официальными и подтвержденными по испытаниям и технической документации конструкций.

Однако не каждый производитель старается задуматься о затратах непосредственно заказчика и вовремя решить поставленные задачи по быстрой комплектации проекта, тем более необходимо успеть всё запроектировать, провести консультацию и оказать техническую поддержку клиенту, и по необходимости даже изготовить образцы и стенды.

Стандартный набор узлов системы фасада — это решение для проектировщика перед проектированием всего здания в целом, надстроек на кровле (которые также необходимо запроектировать).

Проблема заключается в том, что к каждому зданию архитектор-дизайнер не руководствуется имеемой документацией (техническим свидетельством) и пожарной экспертной документацией для разработки дизайна и концепции здания, проекты и АГР на фасады с цветовой раскладкой облицовки получают без согласования типа системы и какой-либо привязки к документации «Минстроя» или «ФАУ-ФЦС», что после вызывает ряд вопросов у заказчика из серии: как выполнить данный вентилируемый фасад по технологии?

Ответы на эти вопросы и согласование (на берегу) такого здания позволит уберечь любого строителя от ненужных трат или пожарных испытаний участка фасада на стендах, выполнить работу в срок без лишних затрат.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

профиль для вентилируемого фасада;
мембрана водо и ветрозащитного типа;
облицовочный материал;
тарельчатые дюбели;
перфоратор;
средство антисептического типа;
теплоизоляционные материалы;
кронштейн для вентилируемых фасадов;
шуруповерт;
дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

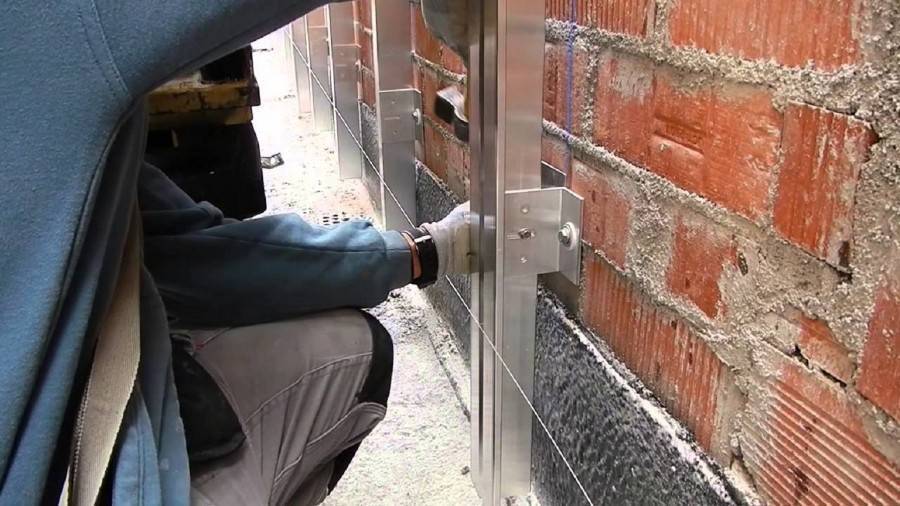

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

размер направляющей не выше одного этажа;
самый небольшой зазор между направляющими не более 7—9 мм;
зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Видео-сюжет о проведении монтажных работ по вентилируемому фасаду

Подробнее о том, как монтируются системы вентилируемых фасадов смотрите в видео-блоке с облицовкой плитами из керамогранита.

Резюмируя вышесказанное, можно сделать следующие выводы:

технология монтажа вентилируемого фасада схожа с технологией монтажа фасадных панелей из ПВХ, керамогранита или плитки. Однако в ней имеются свои нюансы, не зная о которых, не получится установить облицовку правильно;
имея опыт работы с фасадными системами, можно установить вентфасады самостоятельно, если некуда спешить и очень хочется получить результат «на совесть».

Тем не менее, очень многие стремятся к экономии при строительстве, поэтому стараются все работы проводить своими руками. Разумеется, правильно установленный вентфасад прослужит домовладельцу не менее 30 лет.

Возможно, вам будет интересно прочитать про облицовочные материалы для фасадов домов.

Как выбрать фасадные кассеты

Прежде всего, перед выбором металлокассет необходимо составить проект желаемого фасада, в котором следует учесть способ монтажа. Чаще всего кассеты крепятся по схеме «слева-направо, снизу-вверх». План сборки фасада составляется путем нумерации кассет. Способ крепления металлокассет на обрешетку выбирается в зависимости от размеров кассет и предполагаемой ветровой нагрузки на будущий фасад.
При выборе крепежа необходимо учитывать материал, из которого изготовлены винты или болты. Для того чтобы в процессе эксплуатации не образовывались гальванические пары, портящие внешний вид системы и влияющие на ее устойчивость, необходимо использовать винты из нержавеющей стали.
Выбирая толщину материала тех или иных кассет, не стоит руководствоваться только рекомендациями изготовителя, которые, как правило, основаны на их размерах. Также следует учитывать особенности условий, в которых кассеты будут установлены, возможные механические нагрузки, погодные условия, скорость ветра и т.д. Если предполагаемые нагрузки велики, кассеты выбираются из более толстого металла, под кассеты обеспечиваются дополнительные опоры, ну а способ крепежа уже будет зависеть от этих двух факторов.

Для монтажа фасада вам потребуются кассеты и вспомогательные элементы

Перед заказом кассет у производителя, для определенного строительного объекта, составляется технологический документ – описание, в котором обязательно должны быть указаны такие параметры, как размеры растров и стыков, материал, вид защитного покрытия, расцветки, толщина материала и местоположение отверстий для крепежа. Можно ознакомиться с материалом о композитных панелях для фасада.

Монтаж металлокассет осуществляется на каркас – подсистему фасада

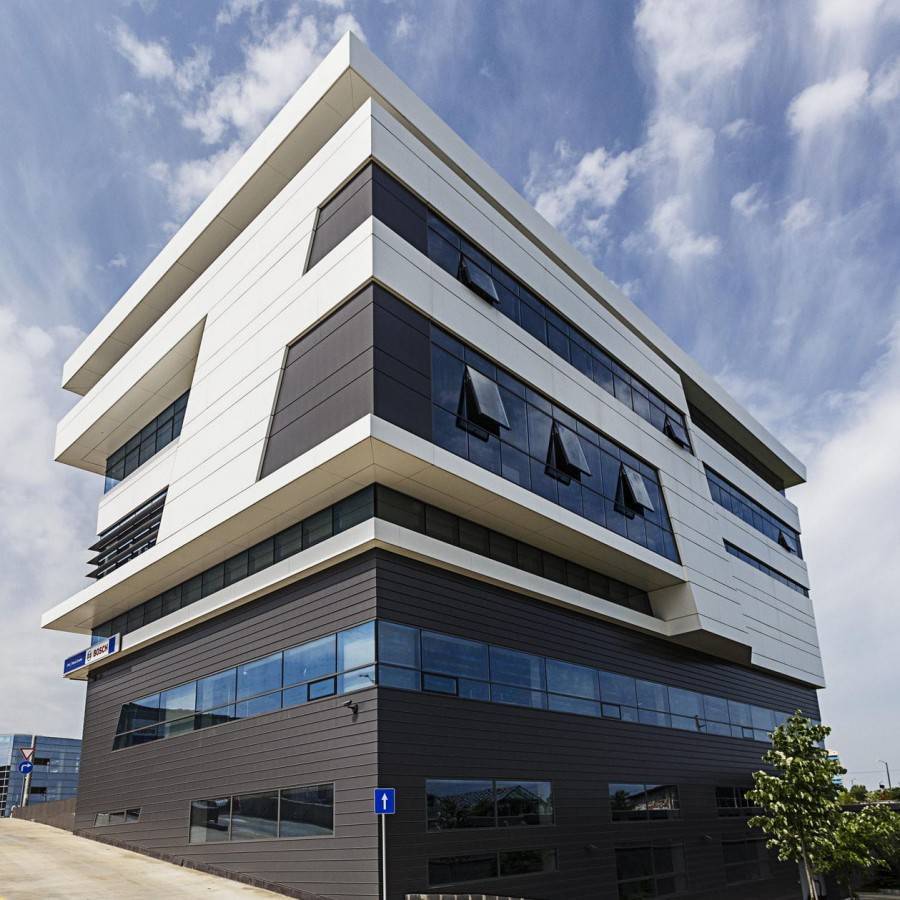

Облицовочные материалы для вентфасадов

Можно условно разбить материалы для вентилируемых фасадов на группы:

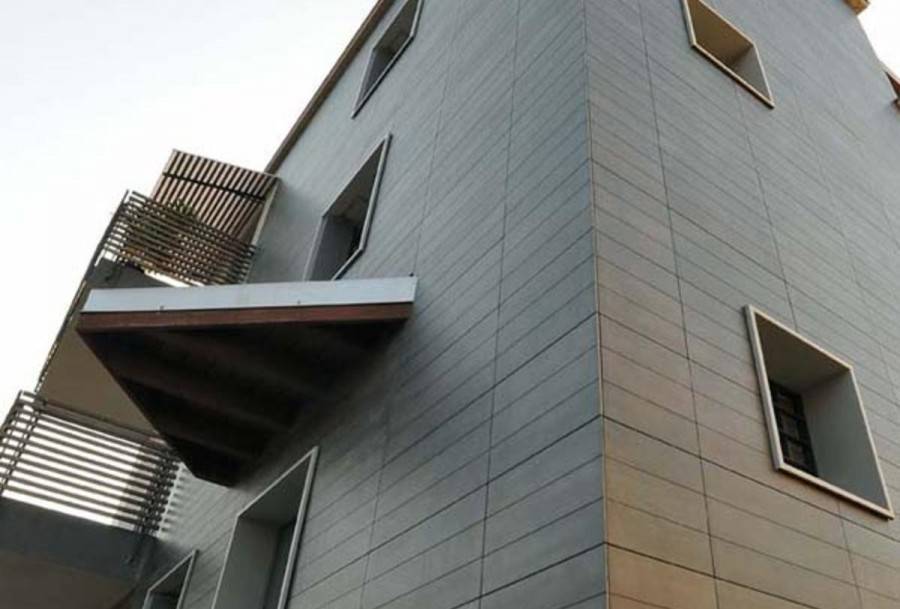

Под камень – к ним относятся керамогранит, а также натуральный и искусственный камень.
Под кирпич – в эту группу входят фиброцемент, облицовочный кирпич, клинкерная плита и литьевой бетон.

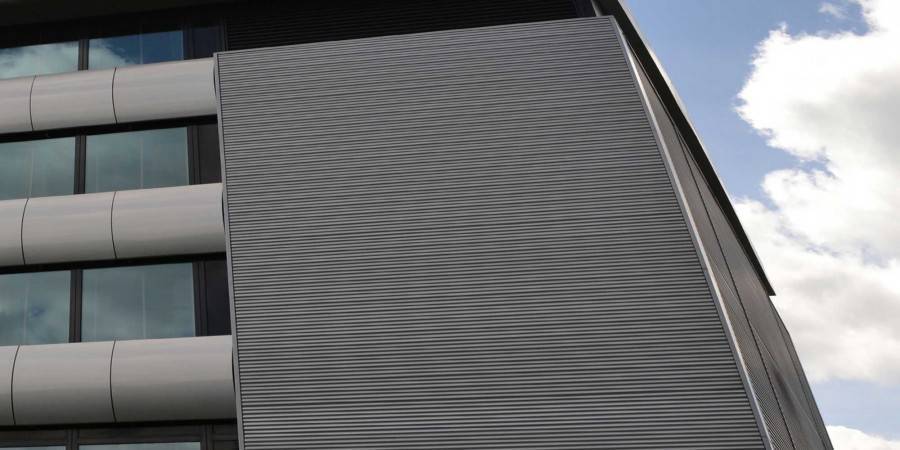

Металлический сайдинг, кассеты и панели.
Пластиковые – линеарные панели из ПВХ, а также виниловый сайдинг. Эта группа материалов имеет малый вес, и отлично крепится на деревянные каркасы.
Под дерево – термодревесина, блокхаус, а также керамогранит, выполненный под древесину.
Стекло – стеклопанели, изготавливаемые из противоударного стекла, а также солнечные батареи.

Выбор материала для фасада зависит как от финансовых возможностей, так и от вкусовых предпочтений хозяина дома. Перед принятием решения о выборе того или иного материала для вентилируемого фасада, стоит просмотреть фото, выложенные в интернете.

Технология укладки искусственных плитных утеплителей

Монтаж полиуретана выполняют по иной схеме. Теплоизолятор обладает незначительным весом, обрешетка не требуется. Достаточно приклеить плиты к очищенному основанию.

Фиксация плит из пенополистирола выполняется пластиковым крепежом с широкими шляпками – помещают между прилегающими друг к другу элементами. Между кромками образуется небольшой зазор на случай температурного расширения пенополистирола.

Монтаж НВФ с пенополистиролом

Монтаж, утепление систем навесного фасада с пенополистирольными элементами осуществляется в несколько этапов:

Подготовка основания. С поверхности стен удаляют старую отделку, очищают от осыпающихся, отслаивающихся участков штукатурки, краски. Если есть разрушение кирпичной кладки — восстанавливают. Глубокие трещины расшивают, шпаклюют.
Наносят разметку по монтажной схеме. Горизонтальный шаг составляет 40-60 см, вертикальный – 80-140 см.
Монтируют обрешетку из несущего профиля, к которому будет крепиться облицовочный материал. Если стены неровные, рекомендуются кронштейны с функцией регулировки. Состоят из двух элементов – углового, который крепится к стене, прямого, который выдвигается на необходимую длину. Формируется единая плоскость каркаса.
Монтируют тепло-, гидроизоляционный материал. Теплоизолятор выбирают во время проектирования НВФ на основе теплотехнического расчета, с учетом климатических особенностей региона строительства. Плиты крепят на клей, пластиковыми грибками. Монтаж начинают снизу. Если плиты укладывают в два слоя, сверху крепят гидроизоляционный слой.

На завершающем этапе монтируют лицевой отделочный материал. Для крепления плит к кронштейнам используют шурупы. Контролируют расположение элементов в единой плоскости. Лицевая отделка вентилируемого фасада может выполняться сайдингом, металлокассетами, керамогранитными, фибро-, асбестоцементными панелями.

Вентилируемый фасад может применяться на ослабленных, изношенных фасадах, при реставрации старых домов.

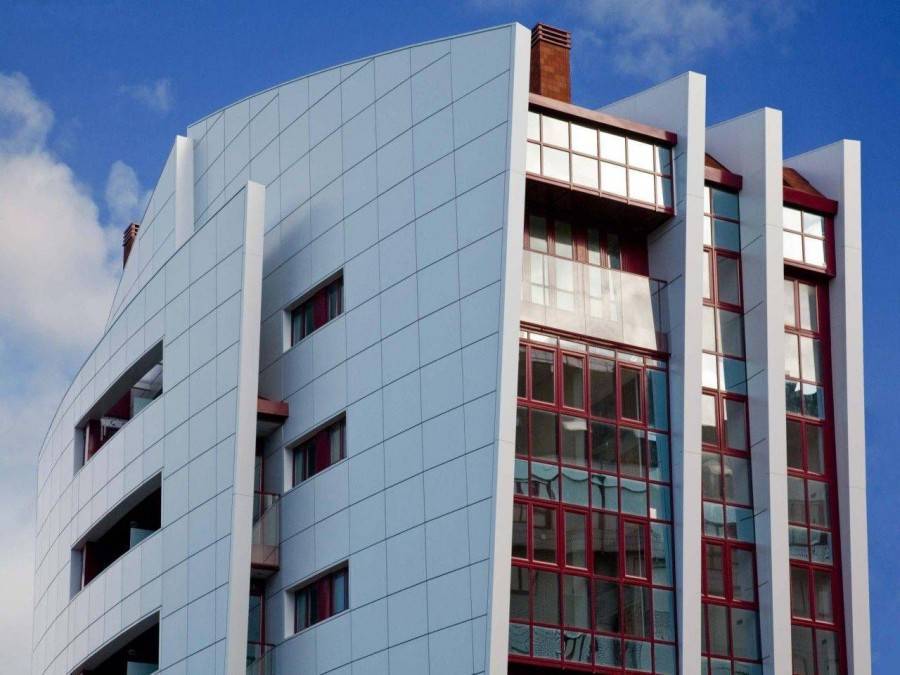

Металлические фасадные кассеты что это такое

В последнее время большую популярность, как разновидность вентилируемых облицовок для фасадов зданий, завоевывают фасадные кассеты или как их еще называют – металлокассеты.

Касеты фасадные представляют собой прямоугольные или квадратные металлические конструкции из листовой стали с загнутыми по бокам краями в форме тонкой коробки.

Крепятся к фасаду посредством заклепок или саморезов. Изготовленные из листовой оцинкованной стали, кассетные фасады находят широкое применение при монтаже навесных конструкций, предназначенных для различных типов сооружений.

Кассетный фасад – характеристики материала

Востребованность фасадных кассет объясняется высокими параметрами материала:

отличное качество
оптимальный размерный ряд
разнообразие крепежных деталей
постоянство параметров каждой кассеты
возможность использования для наружных поверхностей и внутренней отделки

Невзирая на высокие цены, сравнительно новая облицовка все же пользуется большим спросом среди строителей.

После реставрации объектов с использованием этого покрытия возрастает их реализационная стоимость. Внешний вид обновленного здания заметно выигрывает.

Размеры фасадной кассеты, имеющей точные технические расчеты, позволяют качественно и эффективно проводить монтажные работы, избегать подгонки при облицовке старых стен, имеющих неровности и дефекты.

Фасадные стальные кассеты, обладают разноцветным покрытием, изготовленным из современных полимерных смесей, что позволяет воплощать смелые дизайнерские проекты.

К преимуществам фасадной облицовки можно отнести и высокую антикоррозийность, не восприимчивость к негативным факторам окружающей среды.

Изготовление фасадных кассет происходит в производственных условиях с применением высоких технологий (по принципу закрытого цикла) и импортного современного оборудования. Если в двух словах, то производство представляет собой штамповку стального листа, имеющего толщину 0,5-1,5 мм. В результате получаются профилированные коробочные формы. Контроль качества происходит после каждой операции.

Монтаж фасадных кассет – технология крепежа

На практике доказано, что фасад из металлокассет отличается целостностью комплектующих частей и предполагает прекрасную облицовку поверхности всего здания. Разнообразны и детали крепежа – от костылей, уголков и откосов до наличников, нащельников и профилей. Благодаря такому арсеналу крепежного материала получается замечательный конечный результат.

Монтаж фасадных кассет осуществляется двумя способами. Первый – это видимый крепеж, подразумевающий крепление элементов с отогнутыми боковыми поверхностями, в которых имеются отверстия. Они присоединяются к панели при помощи шляпного профиля саморезов. Это более простой способ. И второй антивандальный – это скрытый крепеж, для которого используются кассеты модернизированной конструкции (как правило, используют для наружной облицовки фасада дома).

Фасадные кассеты – бесшовный скрытый крепеж

Принцип бесшовного скрытого крепежа заключается в том, что наружная поверхность отогнута вверху металлокассеты и имеет специальную кромку, предназначенную для сцепки с ниже идущей фасадной кассетой.

Первый ряд берет начало с левого нижнего угла посредством зацепления низа каждой кассеты за первоначальную рейку. Крепление происходит через край верхних отверстий. Последующие ряды прикрепляются низом к верху ряда, стоящего перед ним и т.п. Таким образом, при помощи этого набора элементов выполняется скрытый монтаж различных поверхностей.

Фасадные металлокассеты представляют собой вентилируемое навесное сооружение, имеющее слои крепежных профилей, расположенных горизонтально, которые кронштейнами устанавливаются на основной стене.

Изоляция, содержащая минеральную вату, служит прослойкой между ними. Минвату покрывает слой мембраны, предохраняющей от проникновения влаги и ветров. Этот «бутерброд» закрепляет тарельчатый дюбель.

К профилю Г-образной формы прикрепляется шляпный профиль, высота которого образует расстояние, обеспечивающее вентиляцию внутри кассеты.

Монтаж фасадных кассет

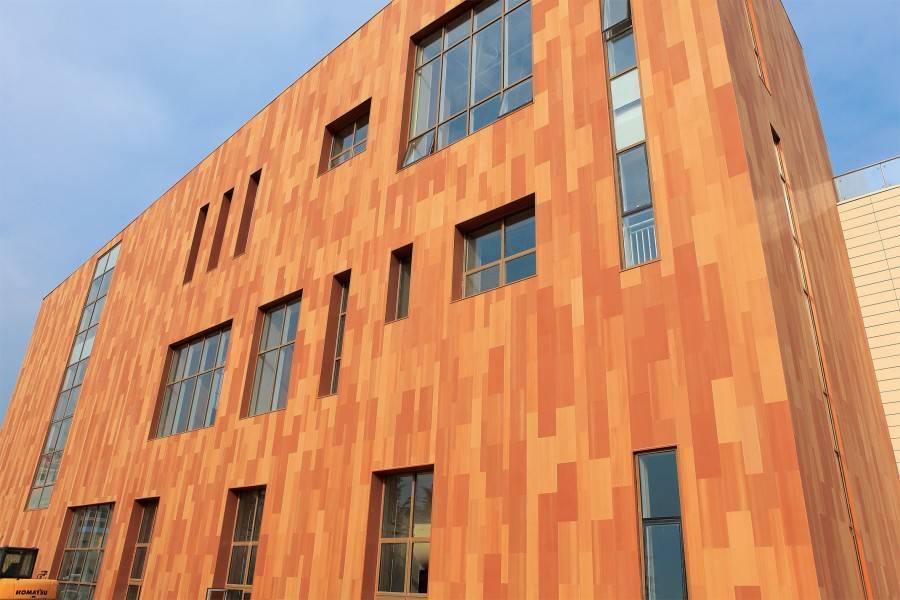

Облицовка фасада металлокассетами
