Монтаж системы вентилируемых фасадов, а так же подробное описание крепления основных типов облицовки

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

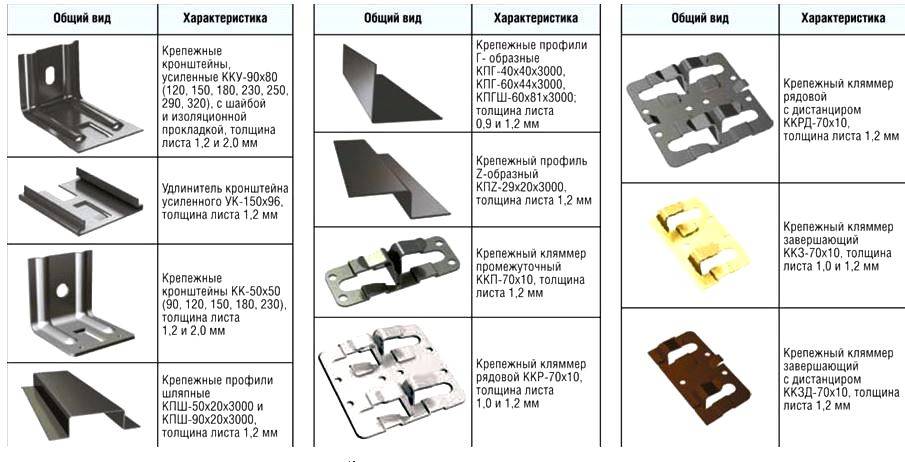

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

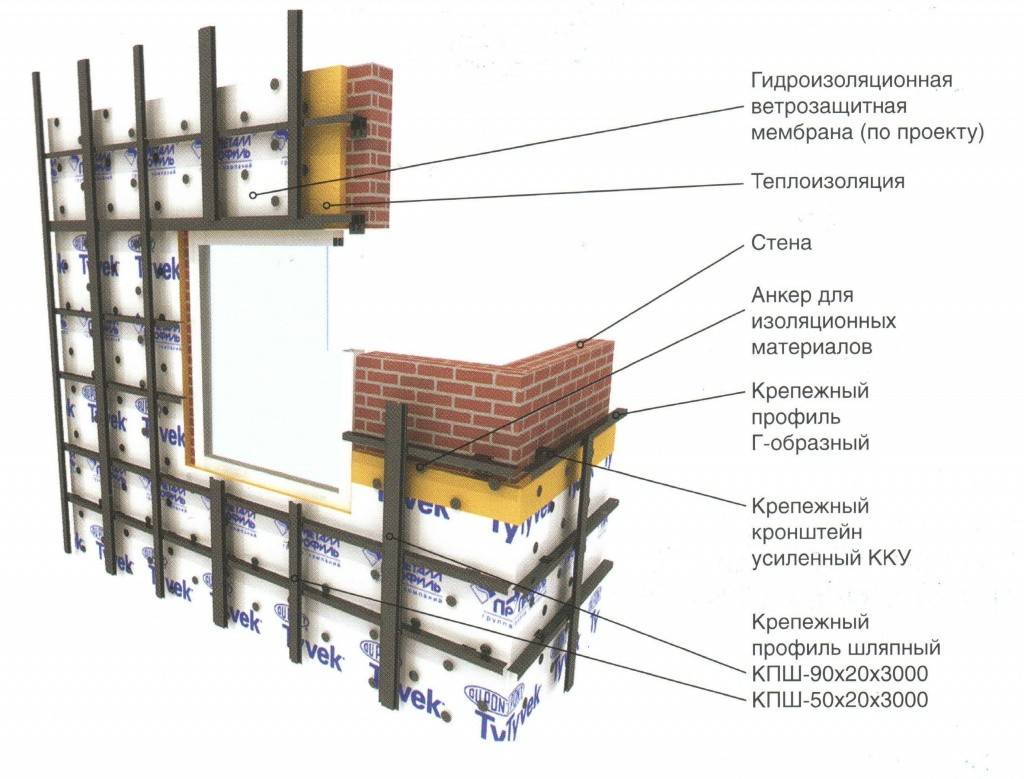

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Предварительная разметка горизонтально-вертикальной системы

На примере указывается монтаж вентилируемого фасада на котором используется горизонтально-вертикальная обрешётка, согласно её строению можно выполнить своими руками любые другие конструкции, отличающиеся расположением направляющих и частотой установки кронштейнов. Прежде чем начинать работы, делается подготовительная разметка рабочей поверхности. Сделать это можно согласно указанной ниже схеме.

1. Крепление первого кронштейна;
2. монтаж второго кронштейна;
3. натянутая леска, по которой выполняется установка последующих кронштейнов;
4. первый вертикальный отвес;
5. второй вертикальный отвес;
6. крепление третьего кронштейна;
7. четвёртый кронштейн;
8. леска по которой выполняется последующая установка кронштейнов;
9. вертикально натянутая леска для монтажа кронштейнов;
10. монтирование кронштейнов и горизонтальных профилей в соответствии с готовым проектом.

Важно знать

Монтаж кронштейна своими руками без предварительной разметки недопустим. Обрешётка должна изготавливаться только с использованием исправного отвеса, а также уровня.

Несколько советов по монтажу

Во время проектирования и самой установки данных конструкций неизбежно возникнут некоторые неточности, которые впоследствии значительно сократят срок службы всей конструкции. Чтобы избежать этого, необходимо придерживаться следующих рекомендаций от специалистов в данной области.

Для максимально длительного срока эксплуатации и приятного внешнего вида вентилируемого фасада необходимо создать качественный проект. Он поможет корректно спланировать все работы, а проектные расчеты отразят необходимые затраты.

Во время покупки крепежных деталей, лучше подвергать их всяческим нагрузкам для проверки износостойкости. Это позволит вам заранее получить некоторые сведения об этих деталях и выяснить, какие именно стоит купить.

Вентилируемый фасад из кераогранита

Вентилируемые фасады нельзя устанавливать на внешних поверхностях строений, построенных из пустотелого кирпича, пенобетонных блоков и любых других материалов, имеющих похожую структуру.

Теплоизоляционный материал оснащается пошаговой инструкцией, которой необходимо неукоснительно следовать во время монтирования.

При монтаже крепежных деталей следует учитывать уровень. Если мы имеем дело с десятиметровым фасадом, то погрешность в 5 миллиметров может обернуться значительными проблемами.

Для рассверливания отверстий для дюбелей следует пользоваться дрелью, а не перфоратором.

Уплотнители, которые ставятся между крепежными деталями и поверхностью стены, необходимы для снижения возможных потерь тепла и защиты от появления деформации несущей конструкции после определенного срока эксплуатации.

Для достижения максимального визуального эффекта и создания прочной и надежной конструкции, необходимо следовать вышеизложенной инструкции и советам, главное помнить, что нюансы в строительстве – это самое важное

Как правильно выполнять утепление фасада дома

Если не утеплить фасад дома, здание будет постоянно подвергаться перепадам температур, что не скажется положительно на его каркасе. Присутствие фасадного утепления также предупреждает и другие проблемы, такие как:

• разрушение межпанельных стыков;
• трещины основного строительного материала, вызванные заморозками/прогреваниями, особенно если каркас выполнен из пеноблоков;
• изменение несущих свойств стен из-за износа.

Помимо этого, утеплив дом снаружи, получится улучшить его теплоизоляционные свойства, что поможет сократить расходы на отоплении и повысить комфорт жизни владельцев дома. Перед тем как утеплить фасад дома, необходимо правильно выбрать теплоизолятор, применение которого будет экономически и практически оправдано.

Утепление фасадов домов может быть вентилируемым и невентилируемым

Исходя из нормативных документов, по которым проводится утепление фасадов частных домов, выделяются двух- и трехслойные теплоизоляционные конструкции. При этом зачастую верхний слой штукатурки не считается самостоятельной единицей, хотя некоторыми теплоизоляционными качествами он все-таки отличается. Если говорить о трехслойных стенах, то здесь третьим слоем выступает конструкционный материал.

Согласно нормативным документам, указывающим на то, чем утеплить дом снаружи, рекомендуют применять такие виды материалов в зависимости от типа коробки:

По нормативным документам утепление фасадов домов делится на двух- и трехслойные теплоизоляционные конструкции

1. Дома из кирпича или железобетона, имеющие гибкие связи, так же, как и здания из керамзита, допускается облицовывать любым вариантом утеплителя.
2. Постройки из дерева защищаются ограждающей конструкцией с двух- и трехслойными стенами, разделенными вентилируемой воздушной прослойкой.
3. Каркасным стенам с обшивкой из тонкого листа требуются трехслойные стены со слоем теплоизоляции посредине, которая окружена вентилируемой или невентилируемой прослойкой.
4. Несущим стенам из ячеистого бетона также необходимо наличие вентилируемой и невентилируемой прослоек. Сверху выполняется декорирование кирпичной облицовкой.

Когда лучше проводить утепление фасада дома снаружи

Прежде чем утеплять дом, нужно знать, что начинать любые фасадные работы можно только после того, как остальные строительно-ремонтные работы будут завершены, сюда относятся:

• монтаж кровли;
• выполнение внешней гидроизоляции фундамента;
• установка оконных и дверных проемов;
• закрепление системы вентиляции и других инженерных коммуникаций.

Приступать к утеплению фасада здания можно только после того, как будут полностью завершены остальные строительно-ремонтные работы

Многие специалисты утверждают, что проводить утепление фасадов зданий нужно только после того, как дом пройдет полную усадку и полностью просохнет после возведения. В противном случае присутствует высокая вероятность, что готовый фасад покроется трещинами и потеряет опрятный внешний вид.

Прежде чем утеплять дом, следует убедиться, что не предвидится сильного зноя или мороза. Лучше всего выждать, когда днем будет держаться постоянная положительная температура. Оптимальным временем считается конец весны или же начало осени, когда температура находится в пределах от +5 до +25 градусов. Многие рекомендуют до начала выполнения фасадного утепления закончить все внутренние работы, которые сопровождаются выделением конденсата, такие как организация стяжки и заливка пола.

Начинать снаружи утепление фасада деревянного дома или здания из любого другого материала следует после внимательного осмотра всей поверхности. Если нет опыта проведения строительных работ, лучше доверить эту задачу специалисту, который выполнит обязательные испытания и проверит поверхности внешних стен на адгезию клеевого состава, применяемого для монтажа утеплителя. В результате проведенных работ станет ясна несущая способность стен, а также будет рассчитана максимальная нагрузка, которая возникнет в результате крепежа.

Оптимальным временем года для начала выполнения работ по утеплению фасада считается конец весны или же начало осени

Важно не только выполнить утепление, но и выбрать современный и качественный утеплитель, наиболее подходящий для конкретного здания. Утеплитель должен быть не только паро- и водопроницаемым, но и жаропрочным, чтобы избежать случайного возгорания и быстрого горения

Лучше всего, если материал экологически чистый, а несущие стены защищены от проникновения грибков и других микроорганизмов, которые могут разрушить каркас, особенно если он выполнен из натуральных строительных материалов.

Что представляет собой конструкция вентфасада

Навесные вентилируемые фасады представляют собой системы, состоящие из материалов различной облицовки, которые при помощи каркаса крепятся к монолитному перекрытию или несущей стене. Для подсистем применяют, в основном, каркасы из нержавеющей и оцинкованной стали и алюминиевые каркасы.

Между облицовкой фасада и наружными стенами дома оставляют зазор, по которому циркулирует воздух. С его помощью с конструкций убирается конденсат, возникший из-за перепада температур, и влага. Стены здания утепляют минеральной ватой. Она крепится с помощью гибких связей, специального монтажного клея или тарельчатых дюбелей. Для утепления цокольной части здания используют экструзивный утеплитель из пенополистирола или пенополиуретана.

Величина зазора между материалом облицовки и утеплителем колеблется в пределах от 20-ти до 50-ти мм (причем в России эти зазоры больше). При попадании на утеплитель влаги восходящие потоки воздуха, циркулирующие между ним и облицовкой, высушивают слой утеплителя. Чтобы из слоя теплоизолятора не выдувался нагретый от стен воздух, его накрывают паропроницаемой ветрозащитной пленкой (мембраной).

Такая система сохраняет в доме тепло, уменьшает количество материала, необходимого для строительства стен, и препятствует появлению сырости. Капитальные стены можно сделать тоньше. Это значительно облегчает вес всего сооружения, дает возможность увеличить этажность дома и сэкономить при строительстве средства.

Все элементы крепления, применяемые для вентилируемых фасадов, являются универсальными. Это дает возможность архитекторам решать оригинальные конструкторские задачи, уникальные для каждого отдельного сооружения.

Преимущества и недостатки

Популярность и востребованность фасадов такого типа можно объяснить следующими факторами:

• Простота и удобство сборки.
• Широкий ассортимент различных декоративных отделок.
• Малый вес конструкции, которая не оказывает влияния на несущую стену.
• Возможность проведения монтажа в любое время года и в различных климатических условиях.
• Большой срок эксплуатации. Составляет не менее 60 лет, не требуя при этом за весь период проведения работ по ремонту. Такие работы возможны только при оказании какого-либо физического воздействия или порыва ветра.
• Простота обслуживания. Для поддержания облицовки в чистоте ее достаточно ополоснуть из шланга водой.

Плюсы во время эксплуатации:

• Возможность внести корректировки в параметры несущей стены, например, её толщины. Что позволит увеличить объем внутри помещения и сэкономить на материале для несущих стен.
• Такой фасад создаёт повышенный уровень комфорта, а также имеет высокие характеристики по звуко — теплоизоляционным характеристикам стен.
• Благодаря высокому уровню удержания тепла позволит снизить затраты на отопление здания.
• Высокий уровень коррозионной стойкости металлического каркаса и стен дома.
• При монтаже конструкции не потребуются дополнительные работы с несущей стеной. Устранению подлежат явные грубые изъяны в поверхности стены, такие как трещины и глубокие впадины. А наклон стены можно компенсировать регулировкой несущего каркаса.

https://youtube.com/watch?v=BdCBQKH8cAA

Материалы, применяемые при монтаже, имеют высокие параметры по огнестойкости и пожаробезопасности. Самым слабым местом в этом плане будет утеплитель, но изделия, изготовленные на основе минеральной ваты, компенсируют этот недостаток.

Утеплитель и его гидроизоляция

В современных вентилируемых фасадах чаще всего применяется негорючая и долговечная минеральная вата на основе базальтового волокна. Правда, порой на этапе проектирования её пытаются заменить на более дешёвые аналоги. Альтернатив в данном случае две: пенополистирол и минеральная вата на основе стекловолокна. И каждое из этих решений обладает своими особенностями.

Пенополистирол – весьма пожароопасный материал, который к тому же обладает низкой паропроницаемостью, что может повлечь за собой отсыревание ограждающих конструкций. Минеральная вата на основе стекловолокна с этой точки зрения обладает более универсальными эксплуатационными характеристиками, так что её использование нельзя однозначно рассматривать как ошибку. Основное преимущество базальтовой ваты ее лучшая огнестойкость по сравнению со стекловатой.

Для гидроизоляции, причём не только при использовании минеральной ваты на основе стекловолокна, рекомендуется применять гидроветрозащитные мембраны. И вот здесь у неопытных проектировщиков и монтажников часто возникают сложности.

Во-первых, из-за особенностей представленных ранее на рынке материалов существует стереотип об опасности мембран во время пожара. Как отмечают специалисты Du Pont, это уже давно не соответствует действительности, по крайней мере, в отношении мембран Tyvek. Таким образом, применение плёнок в качестве «безопасной альтернативы» уже давно не оправдано.

Во-вторых, при монтаже мембраны поверх утеплителя свою роль играет время. Если между распаковкой утеплителя и установкой мембраны проходит большое количество времени (недели или даже месяцы), минеральная вата на основе базальтового волокна наберёт в себя слишком много влаги. Чтобы этого не происходило, рекомендуется монтировать утеплитель и мембрану последовательно – так, чтобы утеплитель находился без защиты мембраны не более нескольких дней.

Ещё одна возможная ошибка – применение при укладке утеплителя не предназначенных для этого прокладок и уплотнителей. «Порой вместо предусмотренных проектом прокладок используются деревянные бруски или какие-то подобные решения. Монтажники просто не понимают, что, используя такие «уплотнители», они тем самым создают на фасаде мостик холода, существенно снижая его теплоизоляционные свойства. Кроме того, древесина намокает и со временем разрушается, так что о долговечности такого фасада говорить тоже не приходится. Для удобства, а также во избежание использования несоответствующих прокладок, ГК Металл Профиль комплектует всю линейку своих кронштейнов необходимыми прокладками», – объясняет Ирина Зорькина (ГК Металл Профиль).

Расчет вентилируемого фасада

Расчет основывается на выполнении прочностных и теплофизических расчетов и включает в себя:

• определение напряжений и прогибов конструктивных элементов (профилей и кронштейнов);
• проверку узлов крепление вентфасада (в тесте учитываются статическая нагрузка, двустороннее обледенение, ветровая нагрузка);
• расчет влажности, воздухопроницаемости с учетом величины зазора и вида теплоизоляционного материала.

Расчет вентфасада может быть выполнен только специалистом на основании рекомендаций производителей навесных систем, с использованием компьютерных программ. Это обусловлено тем, что к вентилируемым фасадам домов выдвигаются повышенные требования к несущей способности, подвижности узлов, устойчивости к коррозии.

Примечание. Система вентилированного фасада не монтируется на домах, построенных из ячеистых бетонов (исключение конструкционный пенобетон, у которого плотность более 800 кг/м.кв), пустотелого кирпича и т.п. материалов малой жесткости.

До начала работ по обустройству вентилируемого фасада частного дома нужно подготовить: перфоратор, шуруповерт, отвес, строительный уровень, молоток, болгарку, стремянку, строительный степлер, перчатки, защитные очки.

Этапы монтажа

Подготовительные мероприятия

После демонтажа старой облицовки и полной очистки основы проводится осмотр всей поверхности, подлежащей отделке. Обнаруженные дефекты (трещины, раковины, наличие грибка) подлежат устранению.

После этого необходимо удостовериться, что стена способна выдержать предполагаемую нагрузку (суммарный вес каркаса и всех материалов). Для проверки нужно закрепить на основе 2 – 3 дюбеля (в разных местах) и убедиться, что крепеж «сидит» надежно. На основании осмотра выбираются материалы для отделки (в том числе, вид утеплителя).

Разметка поверхности

Особенность зависит от местных условий и возможностей хозяина. Лучше пользоваться лазерным уровнем, это обеспечит точную «пристрелку». Если используется шнур, то он должен быть капроновым, чтобы при его натяжении не образовывались провисы. Для таких целей хорошо подходит и толстая рыболовная леса.

Разметка начинается снизу строения. Интервал между рейками выбирается в соответствии с габаритами облицовочных изделий (доски, панели) и утеплителя.

Установка кронштейнов и защитных слоев

Глубина гнезда под дюбель должна быть немного больше его длины, так как в процессе установки он соберет со стенок всю пыль, и она утрамбуется на дне. Это может затруднить его полную «посадку».

При необходимости производится гидроизоляция основы. Потом – материал утеплителя, который укладывается снизу вверх. Его фиксация производится не только методом приклеивания, но и дополнительным закреплением строительными дюбелями (тарельчатого типа). Сверху укладывается ветрогидрозащитная пленка (мембрана), которая крепится такими же дюбелями.

Монтаж направляющих

Они представляют собой рейки, которые и образуют несущий каркас. Как их правильно устанавливать и фиксировать, изложено в Инструкции по монтажу. Единой рекомендации нет, так как все элементы могут быть исполнены по-разному (зависит от Производителя).

Единственное условие – все наружные поверхности реек должны быть в одной плоскости, иначе ровности отделки добиться не получится, так как облицовочные плиты (панели) лягут с перекосом.

Крепление «финишного» материала

Может быть или открытым (при помощи кляммеров), или скрытым (невидимым). В качестве облицовки применяются различные изделия – панели керамогранитные (500 – 2000 руб/ед.), композитные (1 200 – 1 400 руб/ед.), металлокассеты (450 руб/ед.) и ряд других (например, плиты из фиброцемента, стеклопанели). У каждого вида отделки – свои особенности установки. Не все рекламируемые облицовочные материалы подходят для частного дома, и это нужно учитывать.

Запрещается:

• Располагать кронштейны в деформационных швах, между кирпичами, плитами.
• Использовать направляющие длиной более чем в 1 этаж строения.
• При сверлении отверстий в мягких материалах (например, пенобетон) пользоваться функцией «ударника» эл/дрели или перфоратора.
• Монтировать рулонные (пленочные) материалы «встык». Они укладываются с перекрытием между смежными полосами (порядка 10 см). При этом швы дополнительно герметизируются (клейкой монтажной лентой), чтобы исключить проникновение под покрытие жидкости.

Практические советы:

• Отсутствие соответствующих Стандартов на установку вентфасадов чревато тем, что нередко выполнить подобную работу берутся люди с недостаточной профессиональной подготовкой. Дело в том, что для такого монтажа не требуются сертификаты, допуски (в СРО). Именно этим и пользуются некоторые мелкие «фирмочки», ангажирующие себя как организации, гарантирующие высокое качество. Если принято решение заключить Договор, то желательно проверить качество той работы, которую данная фирма уже выполнила. Посмотреть самому, поговорить с Собственником, поинтересоваться его мнением. Впоследствии это исключит многие неприятности.
• В свете вышесказанного, при найме работников следует самому разобраться во всех тонкостях процесса монтажа. Это даст возможность проконтролировать качество работы на любом ее этапе и подумать о целесообразности дальнейшего сотрудничества в случае выявления «халтуры». А с Исполнителя – взыскать, в том числе, и через суд.
• Несмотря на привлекательность обустройства вентфасада, необходимо учесть тип и состояние фундамента. Способен ли он выдержать вес такой конструкции?

Устройство

Вентилируемый фасад – это конструкция, которая образована при помощи прочного каркаса, на котором закреплен облицовочный материал или фасадные панели с утеплением. Ранее изготовление такого фасада производилось при помощи деревянных балок, но они не давали строению необходимой прочности и жесткости, поэтому им на смену пришли более надежные стальные и алюминиевые профиля.

Фото — конструкция вентилируемого фасада

Особенности строения заключаются в создании определенных узлов между несущей стеной и устанавливаемым каркасом

Обратите внимание, что между зданием и навесными панелями обязательно нужно размещать слой теплоизолирующего материала. На схеме выше это минеральная вата, но она может быть успешно заменена пенопластом или пенными утеплителями

Фото — схема фасада

Рекомендации по обустройству фасада:

1. Если у Вас здание построено из гигроскопичных материалов – ракушечник, пеноблоки, глина, то нужно для утепления использовать пенопласт, который не задерживает влагу;
2. Перед началом монтажа нужно просчитать нормальное расстояние между каркасом, стеной и утепляющим слоем. Этот зазор служит естественной вентиляцией, поэтому при его отсутствии система не будет эффективно использоваться;
3. Фасад устанавливается только на несущей стене, чтобы не нарушить опорную способность всего здания.

Фото — профессиональное утепление каркасов

Видео: монтаж системы навесного вентилируемого фасада

Финишная отделка

Ранее уже упоминался бесспорный чемпион этого сегмента рынка – виниловый сайдинг. Материал имеет множество преимуществ перед существующими альтернативами, а именно:

Виниловый сайдинг

• сайдинг продается по доступной стоимости. В особенности ощутимой разница становится при сравнении сайдинга с керамогранитом или клинкерными плитками;
• материал легко поддается обработке. Для резки сайдинга можно использовать простую ножовку;
• сайдинг мало весит, так что вы можете не волноваться по поводу увеличения нагрузки на фундамент и стены дома;
• в продаже доступен большой выбор сайдинга самого разнообразного цвета и фактуры, что позволяет подобрать идеальный вариант отделки для любого участка.

  Сайдинг виниловый

Виды подсистем

Монтаж при помощи альпинистов

Подсистемы для устройства вентилируемых фасадов делятся на 4 типа:

Вертикальная подсистема

Данная система устраивается из направляющих профилей разного типа, но основное отличие, это расположение профилей строго вертикально по отношению к земле.

Межэтажная подсистема

Этот вид системы повторяет принцип вертикальной системы по принципу монтажа относительно земли, но главным отличием служит крепление к стене на усиленные кронштейны исключительно в плиты перекрытий.

Горизонтальная подсистема

Система состоит из профилей и имеет главное отличие  — это только горизонтальное устройство направляющего профиля, относительно земли.

Перекрестная подсистема

Данная система объединяет два вида подсистем крепления фасадов к стене, горизонтальную и вертикальную. Служит для распределения веса облицовки по всей площади устройства фасада.
