Классификация оборудования
Если используется насосная станция для скважины, то подразумевается применение поверхностного насоса, который может быть двух типов (все зависит от разновидности эжектора):
- вмонтированный;
- выносной.
Размещается данное устройство на оси станции по отношению к водной поверхности. Что же касается мощности насоса, то она может варьироваться в пределах 0,8-3 киловатт.
Станции с вмонтированным эжектором
Если вода в скважине находится на глубине не более восьми метров, то лучше использовать для ее добычи приборы со встроенным эжектором. Они отличаются тем, что могут перекачивать жидкость, в которой содержится воздух, соли и прочие сторонние элементы диаметром не более 0,2 сантиметров. Помимо этого, такие станции отличается еще и сильным напором, который нередко превышает 40 метров.
Вода движется по армированному шлангу или пластиковой трубке (в обоих случаях диаметр определяется изготовителем). Тот конец, который помещается в воду, оборудован запорным клапаном. Благодаря фильтру вместе с водой не поступают крупные примеси. Если насос запускается в первый раз, то все нужно делать строго по инструкции производителя. Также отметим, что тот конец трубки, который идет до обратного клапана, а также все внутренние полости прибора, необходимо посредством специального отверстия заполнить водой заранее.
Правила выбора и установки водяного насоса
Ранее мы рассказывали о том как правильно выбирать водяной насос, на какие моменты и детали следует обращать внимание в первую очередь, а так говорили о процесе установки насоса, в дополнение к этой статье советуем вам ознакомится с данной информацией вот тут
Видео – Насосная станция «Джиллекс»
Станции с выносным эжектором
Если зеркало воды в скважине находится ниже, чем в 9 метрах от поверхности (но не более 45 метров), то рекомендуется использовать такие системы, в которых эжектор переносного типа
Здесь важно, чтобы диаметр скважины составлял как минимум 10 сантиметров. Элементы прибора соединяются между собой при помощи двух трубок
Такие станции нуждаются в особом монтаже и бережном отношении: если в воде будут содержаться различные примеси в большом количестве, то это может привести к поломке сетчатого фильтра и, как следствие, засорению системы. В результате агрегат попросту выйдет из строя
Зато есть у таких станций и важное преимущество: их можно устанавливать даже там, где скважина располагается достаточно далеко от станции
Большая часть характеристик насоса (а это стоимость, шумопроизводительность, стабильность работы и проч.) зависят от материала, использованного при изготовлении корпуса. В этом плане корпус может быть:
- стальным (нержавеющая стать отлично выглядит, не влияет на качество воды, но при этом насос при работе сильно шумит, да и стоит подобное удовольствие достаточно дорого);
- пластиковым (среди преимуществ – низкая шумопроизводительность, доступная стоимость и отсутствие следов коррозии в вода; среди недостатков – только короткий срок эксплуатации);
- чугунным (отличается умеренной шумопроизводительностью; единственный недостаток – материал может ржаветь, поэтому перед покупкой следует обязательно проверить агрегат на предмет наличия специального защитного слоя).
Как самостоятельно опустить насос в скважину: порядок работ
Чтобы правильно опустить устройство в скважину, необходимо выполнить следующие операции.
Подготовительные работы
Очищаем скважину от мелких частичек загрязнений и песка, прокачиваем. Внимательно осматриваем насос. Нам нужно убедиться в бесперебойной работе клапана, эффективности вращения вала и надежности всех креплений. Обязательно контролируем целостность кабеля и электрической проводки. Уточняем величину зазора между обсадной трубой и рабочей частью насоса. Если он меньше более чем на 5 мм, монтаж прибора производить нельзя.
Устанавливаем треногу или автомобильный кран, которые обычно используются при опускании насоса в скважину. Прежде чем опустить прибор, нужно его подготовить. Подготовка заключается в закреплении троса, электрического кабеля и водопроводной трубы, соединенных с насосом, в единый рукав. Это предотвратит заклинивание оборудования внутри скважины. Скрепляют элементы пластиковыми хомутами с шагом 75-130 см.
Первое крепление делаем в 20-30 см от патрубка насоса. Участки кабеля, которые соприкасаются с хомутом, лучше всего обернуть листовой резиной. При этом нужно следить, чтобы хомут надежно фиксировал резину, но не был чрезмерно затянут, иначе он может повредить изоляцию.
Удобнее всего опускать насос при помощи автомобильного крана или треноги
Спуск оборудования
Процедура проводится очень плавно и осторожно, без резких движений. Стараемся не ударять оборудование о стенки обсадной трубы
Если это невозможно, то придется еще до начала спуска прибора дополнительно защитить его корпус. В процессе опускания устройства оно может наткнуться на преграду и остановиться. В этом случае немного поднимаем насос, а затем продолжаем спуск, слегка поворачивая его в обсадной трубе по часовой стрелке.
Достигнув нужной глубины, закрепляем водопроводную трубу на адаптере. Конец стального троса запаиваем при помощи термомуфты, чтобы он не распушился. Через полтора часа после спуска оборудования в воду, проводим контрольный замер сопротивления обмотки двигателя насоса и изоляции кабеля. Если монтаж проведен правильно, показатели будут соответствовать нормативным.
Пробный запуск
Проводим пробный пуск. Используем для этого специальную автоматическую станцию, которая нивелирует негативное влияние на обмотку электродвигателя возможных перегрузок или короткого замыкания. После пуска измеряем подаваемую нагрузку, которая должна соответствовать параметрам, указанным в технической документации к прибору. Если показатели больше нормативных, задвижку на выходе скважины закрываем и выполняем добавочный отпор, доводя тем самым показатели до оптимальных значений.
Если насос уперся в препятствие, его необходимо немного поднять вверх, затем продолжить спуск, вращая оборудование по часовой стрелке
Спуск насоса в скважину – сложное и ответственное мероприятие. Оно требует большой точности, аккуратности и мастерства. Можно, конечно, внимательно прочитать инструкцию и попытаться сделать все самостоятельно, однако риск столкнуться с проблемами очень высок. Если насос застрянет в обсадной трубе, а это случается достаточно часто, извлечь его будет крайне сложно, что повлечет за собой дополнительные расходы и потерю времени. Поэтому тем, кто не имеет опыта проведения таких работ, лучше обратиться к профессионалам, которые быстро и качественно выполнят все необходимые манипуляции.
Вопрос, оказывается, актуальный: попытки монтажа насоса как можно ближе ко дну скважины предпринимают в тех случаях, когда после откачки определенного объема воды высоты водяного столба становится недостаточно, чтобы не срабатывал клапан холостого хода. По рекомендациям производителей насосного оборудования для , минимальное расстояние от нижней точки насоса до дна обсадной трубы не может быть меньше 80 см. Но при малом дебите скважины уровень воды в ней может критически снизиться, и становится понятно желание опустить насос ниже.
Блочный трубопровод
Достаточно трудоемкая часть работ, которая определяет сроки сдачи в эксплуатацию насосной станции – монтаж трубопроводов. Поэтому был разработан ряд мероприятий, позволяющих ускорить процесс установки трубопроводов. Основной из них — изготовление блоков трубопровода индустриальным способом.
Применение заготовок трубопроводов заводского изготовления требует высокой культуры строительных работ. Необходимо придерживаться следующих правил разбивки трубопроводов на блоки:
- блок должен иметь в разрезе плоскую конфигурацию;
- размеры отдельных блоков должны позволять их транспортирование и доставку внутрь насосной станции сквозь строительные проемы здания;
- масса блоков не должна превышать грузоподъемность используемого на станции подъемного оборудования;
- сопряжения между блоками трубопровода должны располагаться в местах, пригодных для проведения монтажа.
Монтаж насосной станции завершается проведением испытаний. Производятся гидродинамические испытания трубопроводов, осуществляется визуальный контроль монтажа, контроль стыков и сварных соединений. По окончании составляется акт приемки, документ передается заказчику.
Выбор мощности и модели
Даже небольшая и маломощная установка способна обеспечить солидную производительность, достаточную для снабжения водой нескольких потребителей. Спорить же о достоинствах той или иной марки и вовсе бесполезно — это как обсуждать автомобили. У каждого есть свои поклонники.
Главным фактором, влияющим на производительность, является объем накопителя — насос работает с перерывами. Его задача закачивать воду в гидроаккумулятор, как только давление упадет ниже заданного уровня.
А вот расход воды и давление в сети поддерживает уже гидроаккумулятор. Следовательно, чем он больше по объему, тем реже срабатывает автоматика, тем меньше пусковая нагрузка на двигатель.
Галерея изображений
Фото из
Насосная станция КАЛИБР СВД-310/2
Насосная станция ВИХРЬ АСВ- 800/19
Насосная станция Marina APM 100/25
Насосная станция Metabo HWW 9000/100 G
Тут еще следует учитывать, что половину объема накопительного бака занимает сжатый воздух, обеспечивающий давление в системе и вытеснение воды. Следовательно, водой заполнена только часть объема бака. И, при выключенном насосе, потребитель может рассчитывать только на нее.
Требуемый объем зависит от многих факторов: количества проживающих, установленного оборудования и так далее.
Но схематично это выглядит так:
- один или два человека или дача, где только один умывальник или примитивный душ — объем гидроаккумулятора 24 литра;
- три-четыре человека уже должны присматриваться к размерам 50 литров или больше;
- свыше 5 человек — минимальный объем бака 100 литров.
Кроме характеристик производительности, которые обязательно следует брать во внимание, есть факультативные опции. Например, наличие реле сухого пуска
Оно не обязательно в конструкции, но вполне способно при определенных условиях продлить жизнь станции или предотвратить ее поломку. К сожалению, оно несколько увеличивает стоимость и сложность системы.
При подборе модели стоит учитывать дальность транспортировки воды по горизонту и высоту подъема
Выбор насоса и места для установки
Выбирая подходящее напорное оборудование, нужно ориентироваться на такие характеристики:
Производительность. Для полива сада вполне хватит насоса с эффективностью около куба в час, а вот для системы водобеспечения дома потребуется сделать расчеты, учитывая число проживающих в нем и количества точек водозабора
Семье из четырех человек нужно приобретать насос с показателем не менее трех кубов в час
Глубина подачи воды Принимается во внимание протяженность труб, их расположение по вертикали либо по горизонтали, размер источника водоснабжения. Напор водного потока на самой последней точке водозабора, расположенной максимально далеко от помпы
Значение должно быть достаточно большим Показатель давления, как правило, указан в сопроводительной документации к оборудованию и измеряется в атмосферах, барах
Найти значение можно, суммировав все дистанционные отрезки, которое будет проходить жидкость. Каждые 10 м происходит снижение на одну атмосферу. Напряжение в электрической сети
Этот показатель также имеет немаловажное значение, поскольку он оказывает влияние на работоспособность насосной станции. При падении напряжения у помпы просто не хватит мощности, чтобы обеспечить необходимым объемом воды весь дом.
Поверхностный насос, кроме водообеспечения коттеджа, также может применяться для полива огорода, сада или чтобы откачивать воду из подвального помещения, что актуально для территорий, где нередко происходят весенние подтопления
Для обустройства автономной системы водообеспечения нужно приобретать помпу с большей мощностью, чем для обычного полива теплицы
Поверхностный насос, кроме водообеспечения коттеджа, также может применяться для полива огорода, сада или чтобы откачивать воду из подвального помещения, что актуально для территорий, где нередко происходят весенние подтопления. Для обустройства автономной системы водообеспечения нужно приобретать помпу с большей мощностью, чем для обычного полива теплицы.
Установка поверхностных насосов всегда осуществляется на суше, поскольку не допускается попадания влаги в корпус прибора. В идеале электронасос нужно располагать по возможности максимально близко к источнику водоснабжения. Запрещается монтаж в помещении с высокой концентрацией влаги, низкой температурой, плохой вентиляцией и открытом для атмосферных проявлений.
Чтобы смонтировать агрегат, рядом со скважиной возводят небольшие строения либо обустраивают в грунте кессоны – утепленные сооружения из бетона, пластика, либо металла. Установка последних производится ниже точки промерзания земли.
Если колодец из бетонных колец большого размера является точкой водозабора, можно установить насос прямо в нем. В земляных работах нет необходимости, потребуется прочный плот небольшой величины, но чтобы он выдерживал массу закрепленного на нем насоса. Конструкцию опускают прямо на водную поверхность. Минусом этого способа является то, что напорное устройство придется периодические доставать для регулировки давления.
Это интересно: Сколько нельзя открывать окна после поклейки обоев: освещаем по пунктам

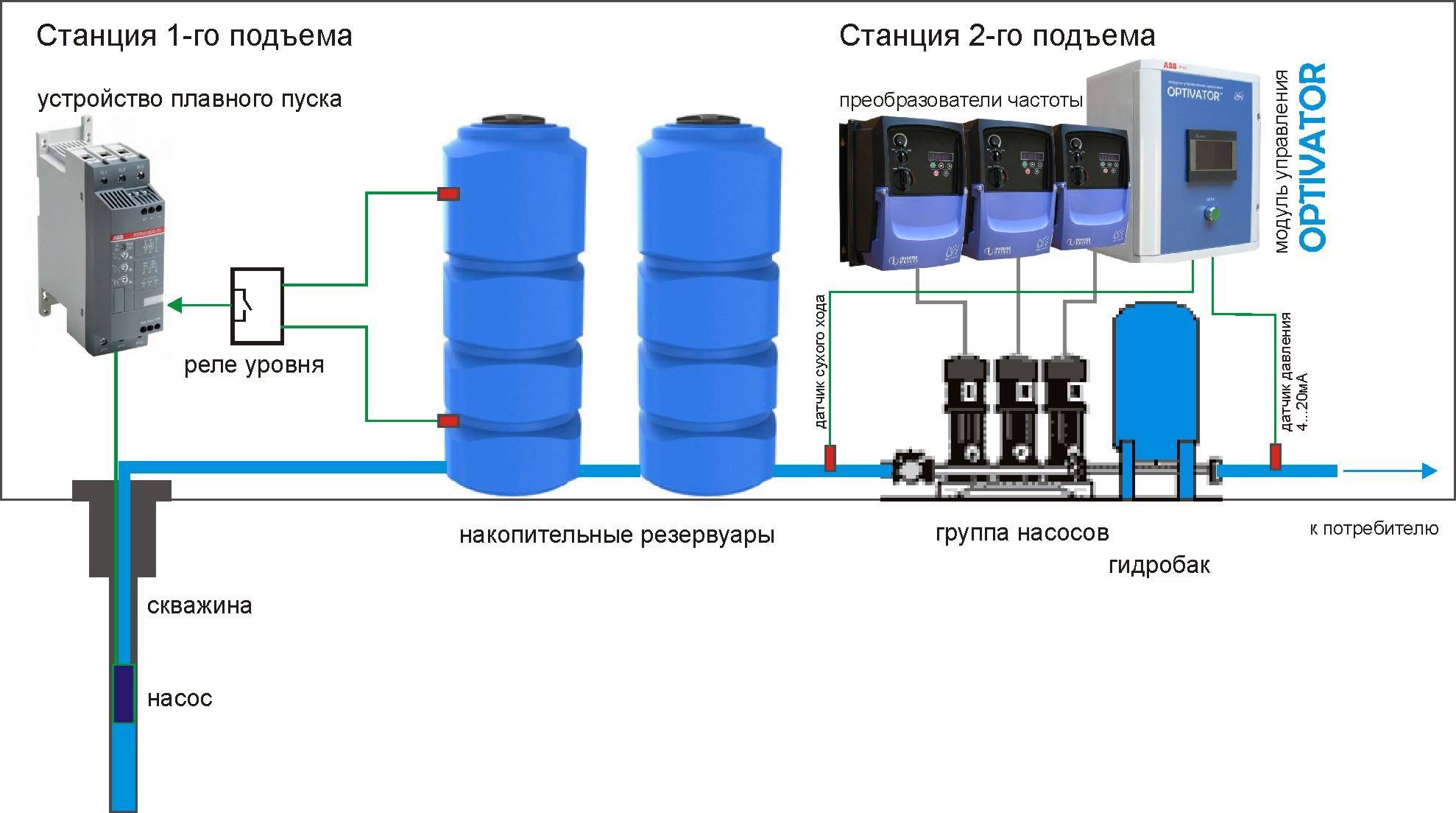

Виды насосных станций второго подъема и режимы их работы
В зависимости от имеющейся планировки объекта, снабжаемого водой и от расположения самой насосной станции по отношению к напорным аккумуляторам выделяют такие системы как:
- безбашенная;
- с башней, расположенной в начале сети;
- с контррезервуаром.
Стоит отметить, что режим и объем водопотребления непрерывно изменяются и характеризуются большой неравномерностью.
Насосы второго подъема осуществляют подачу воды непосредственно потребителю, и потому рабочий режим такой станции определяется исходя из реального водопотребления.
Расчет режима работы насосной станции второго подъема проводится для следующих ситуаций:
- работа станции в часы пикового и минимального расхода воды в сутки наибольшего ее потребления;
- работа системы при необходимости тушения пожара в моменты пикового расхода воды;
- аварийная работа станции.
При этом для системы имеющей контррезервуар дополнительно производится расчет на случай максимального транзита воды в контррезервуар.
Как выбрать насосную станцию для скважины
Выбирать насосную станцию для скважины на участке необходимо с учетом параметров насоса и факторов, характеризующих источник воды. В частности речь идет о следующем:
Удаленность источника воды от основного строения.
Самая низкая точка забора воды. Следует делать выводы на основании динамического уровня воды, анализируя показатели примерно за двое суток при постоянном использовании жидкости. В этом случае учитывать статический уровень не рекомендуется, так как расчеты могут быть ошибочными.
Номинальный напор насоса

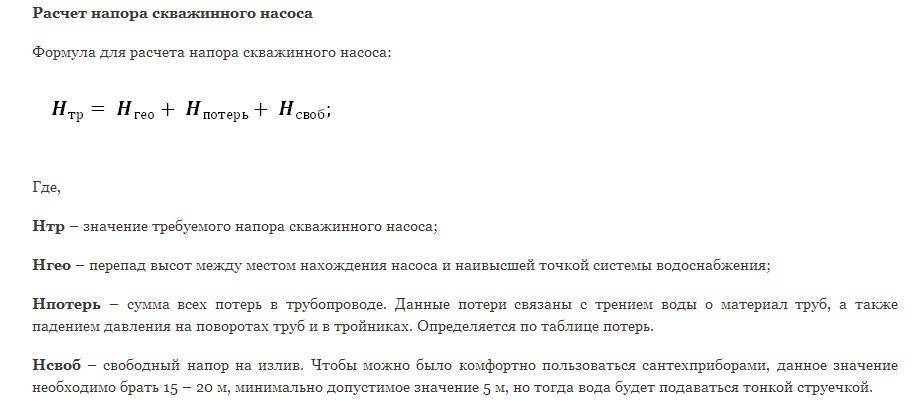

Здесь важно определить, какой высоты водяной столб способно создать подключаемое оборудование. Формула для расчета предполагает суммирование величины всасывания, длины горизонтальных участков водопровода, вертикального подъема и потерь на транспортировку по трубам.
Производительность агрегата
Расчеты можно брать на основании среднего расхода воды во всех подключенных точках. Полученное суммарное значение не должно превышать дебит источника водоснабжения (прочитайте: “Как выбрать насосную станцию для частного дома – правила выбора водонасосной станции”).
Напряжение электрической сети. Большинство насосных станций для бытового использования работают от сети 220 В. Что касается мощных агрегатов, то в них установлены трехфазные двигатели, которые работают от сети 380 В.
Мощность станции. Насосные станции разных видов потребляют достаточно большое количество электроэнергии, от 500 Вт до 2 КВт. В зависимости от мощности насосной станции следует выбирать тип автоматического выключателя.
Объем накопительной емкости. Этот параметр полностью зависит от количества проживающих в доме людей. К примеру, семье из 2 человек достаточно емкости объемом 24 литра, для семьи более 5 человек следует установить резервуар на 100 литров.
Глубина скважины также влияет на тип насоса. К примеру, для скважины глубиной до 15 метров требуется насос со встроенным эжектором, если глубина источника превышает 20 метров, то нужно использовать насос с внешним эжектором. Закольцованное всасывание повышает напор воды, но при этом снижается производительность и растет потребление электричества.
Основные схемы установки и подключения
Чаще всего встречаются следующие схемы:
- Схема прямого подключения устройства в подающий трубопровод.
- Схема с накопительным баком.
Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении — в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.
Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.
Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.
Таким образом, в такой схеме используется два насоса:
- Глубинный насос, качающий воду в накопитель.
- Насосная станция, подающая воду из бака-накопителя в водопровод.
Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.
Готовые решения насосных станций на глубинном насосе
Для тех, кому лень самому собирать станцию, существуют уже готовые станции на базе погружных насосов.
Рассмотрим, для примера, станцию от производителя «Джилекс», которая называется «Водомет-Дом».
Насосная станция Водомет-Дом
Система джилекс водомет дом
Компания «Джилекс» предлагает следующий готовый продукт (смотрим на рисунок справа).
Давайте разберемся в том, что входит в состав данной насосной станции:
- Глубинный насос — предлагаются два вида насосов с напором 75 или 90 метров.
- Обратный клапан на входе насоса — необходим для предотвращения гидроударов.
- Скважинный оголовок — в комплект поставки не входит, нужно приобрести отдельно.
- Пульт управления — в этом узле сосредоточен «мозг» станции, который управляет работой станции.
- Корпус фильтра — колба для картриджей 10 дюймов.
- Трехвыводной штуцер — он соединяет гидроаккумулятор с датчиком давления. Из него труба, которая идет к потребителю.
Цена данной насосной станции превышает цену «самодельной» в полтора раза.
Главным преимуществом сборки «Водомет-Дом» является пульт управления на микроконтроллере, с помощью которого можно разнообразно программировать работу станции.
Подготовка сопутствующих монтажу материалов
Для монтажа необходимо подготовить материалы и крепежные элементы. В большинстве случаев для крепления агрегата используют трос. Он прослужит дольше, если будет изготовлен из нержавеющих материалов. Можно использовать стальной в пластиковой оплетке.
Трубы для подачи воды могут быть металлическими или пластиковыми. В большинстве случаев применяют ПНД-изделия. Диаметр шланга и напорного патрубка насоса должны быть одинаковыми. При использовании ЦН совместно с гидроаккумулирующей емкостью устанавливать на выходном патрубке насоса нецелесообразно, т. к. перед реле давления на обвязке гидроаккумулятора смонтирован аналогичный.
Для монтажа погружного насоса используют специальный кабель, который рассчитан на длительную работу под водой. Его сечение должно соответствовать техническим требованиям, указанным в паспорте изделия.
Для крепления насоса и герметизации обсадной конструкции используют оголовок, состоящий из нижнего фланца, резинового уплотнительного кольца и крышки. На внутренней стороне имеется рым для подсоединения тросика. Трубу лучше ставить без соединений — это уменьшает вероятность возникновения течи.
Если возникла необходимость удлинения электрического кабеля, то соединение изолируют при помощи термоусадочных трубок. Сечение жил дополнительного проводника не должно быть меньше основного.
Подача воды и расчет насосной станции при подаче воды непосредственно к потребителю
При такой организации подачи воды артезианские скважины условно разделяют на основные и неосновные. При этом к основным скважинам относят наиболее мощные, способные обеспечить среднечасовой расход воды. Такие скважины работают постоянно и для определения их дебита используют формулу. К категории неосновных относят те скважины, которые включаются в работу только в пиковые моменты расхода воды. Дебит таких скважин равен разности максимального расхода воды и среднечасового расхода.
Стоит отметить, что при использовании такой системы увеличивается количество работающих скважин, если сравнивать ее с системой, предусматривающей подачу воды в резервуар, но при этом нет необходимости в строительстве самого резервуара, а также не нужно производить расчет насосной станции второго подъема, так как в ней нет необходимости.
Подключение насосной станции
Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:
- Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
- Сама станция.
- Трубопровод, идущий к потребителям.
Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.
Водоснабжение из колодца для постоянного проживания
Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

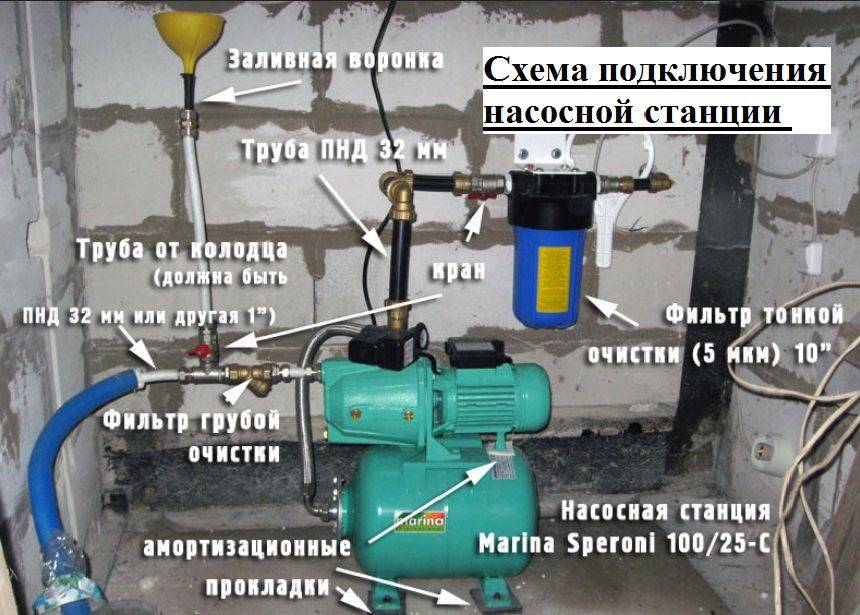

Схема установки насосной станции в доме
Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.
Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).
Вариант прохода не через фундамент — необходим обогрев и серьезное утепление
При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.
Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.
Детальная схема обвязки насосной станции при подключении к колодцу или скважине
Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.
Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.
Подключение насосной станции к водопроводу
Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.
Схема подключения насосной станции к водопроводу
На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.
Подключение к скважине
Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

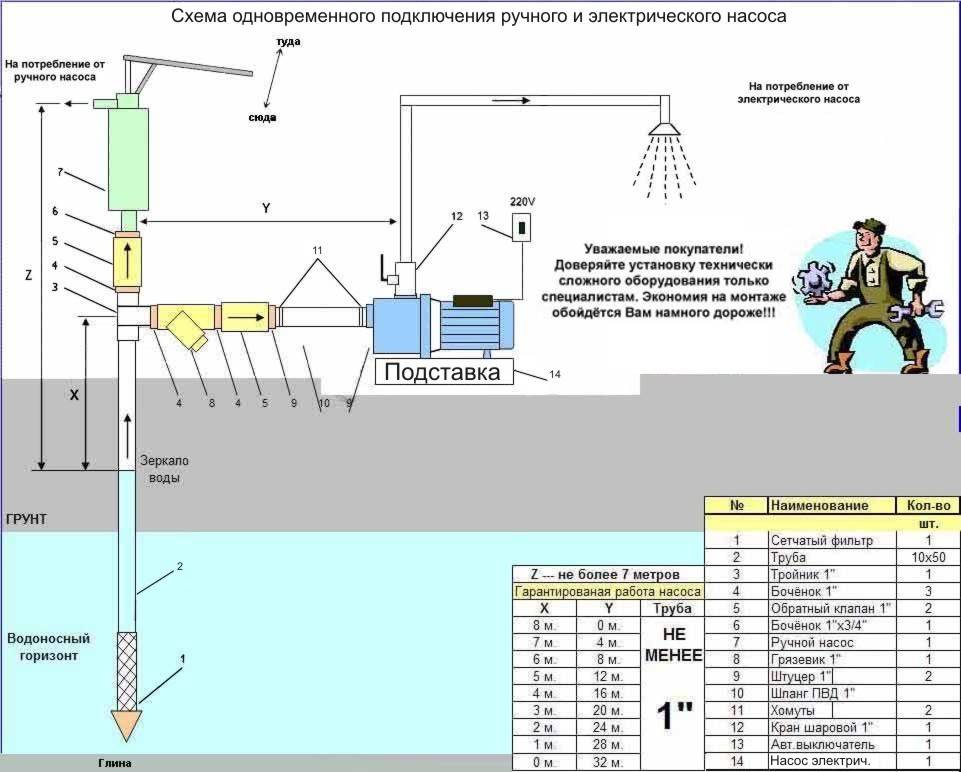

Установка насосной станции: схема подключения к скважине
Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.
Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.
https://youtube.com/watch?v=_d3RXbFArls
