Экономия и регулярное техническое обслуживание оборудования
Принципиальное устройство традиционного газового котла практически одинаково, независимо от производителя. Тепловая энергия от сгорания газа передается теплоносителю через теплообменник. Теплообменников в котле может быть либо один, либо два. Во время работы любого газового котла снаружи происходит загрязнение поверхности теплосъёма сажевыми отложениями, изнутри накипью.
Из практики можно сказать, что крайне редко система заполняется специальной подготовленной водой или водопровод оборудован системой водоподготовки. Особенно это касается многоквартирных домов, в которых владельцы получают готовую систему отопления вместе с квартирой.
Поэтому, ежегодное регулярное техническое обслуживание обязательно будет сказываться на экономичности работы оборудования в лучшую сторону! В особенности это относится к котлам с битермическими теплообменниками, которые в виду конструктивного устройства плохо поддаются промывке.
Каждому из нас хочется установить отопительную технику, которая будет работать не только эффективно, но и экономно. Существуют ли экономичные газовые котлы? Зависит от того, что под этим понимать. Можно было бы привести перечень моделей с минимальным расходом топлива, однако здесь все относительно, и на стоимость обслуживания влияет много факторов. Разберем каждый из них.
Подготовительный этап
Подготовка к монтажу газовой котельной в частном доме включает важные шаги по ее проектированию и согласованию установки в соответствующих организациях. На данном этапе выбирается или строится помещение для размещения котла, а также подбирается нужный тип оборудования.
Важно правильно оценить требуемое потребление газа. Данное топливо достаточно доступно во многих регионах страны, но дополнительный его отбор из централизованной сети должен требует разрешительных документов
Важный подготовительный шаг – выбор типа оборудования. Газовые котлы имеют 2 основные разновидности:
- Одноконтурный тип. Он предназначен только для отопления и имеет более простую конструкцию.
- Двухконтурный котел может одновременно отапливать дом и обеспечивать горячее водоснабжение.
Котлы различаются также по способу их установки. Выделяются настенные и напольные варианты. Каждый из них имеет свои плюсы и минусы, что учитывается при выборе оборудования.
Выбор устройства по мощности зависит от размеров дома (смотрите: типы частных домов). При этом учитывается климатический коэффициент (Кк). Он составляет для центральных районов (в т.ч. Москва) – 1,2-1,4; южные области – 0,8-0,9; север страны – 1,4-2. Оценочный расчет проводится по формуле КкхS/10. Например, для дома в Московской области площадью 120 м² желательно выбрать котел мощностью 120х1,2/10, т.е. 14-15 кВт.
Документация нормативного характера
Основным документом, регламентирующим установку газового оборудования в частном доме, является СНиП 42.01-2002 «Газораспределительные системы». В нем прописаны наиболее важные нормы и правила.
Кроме того, не лишним будет ознакомиться с требованиями и рекомендациями в части отопительных и вентиляционных систем (СНиП 41.01-2003), порядка обеспечения газоснабжения (СНиП 2 04.08-87). Полезную информацию можно почерпнуть из СНиП 31.01-2003 о порядке установки газового оборудования в жилых зданиях.
Советуем почитать: Автономная газификация частного дома
Согласование установки
Для того, чтобы на законном основании начать установку газового котла, необходимо подготовить и согласовать определенные документы. Прежде всего, следует уточнить вообще возможность отбора газа в нужном объеме. Для этого заключается договор (контракт) о поставке природного газа физическому лицу (индивидуальному застройщику).
Важнейшим документов для подключения являются Технические условия. Они выдаются в соответствующей территориальной газовой службе. Для получения документа необходимо обратиться с заявление в такую организацию, указав цель дополнительного газоснабжения и планируемый объем потребления газа. Оформление ТУ осуществляется в течение 8-12 дней.
Важно! В выданном документе четко прописываются особенности монтажа установки, с момента выдачи он считается официальным разрешением на начало работ.
Разработка проекта
Технические условия фиксируют только условия установки газового котла, но для начала монтажа оборудования необходимо пройти следующую стадию – разработка и согласование проектной документации.
По сути, необходим проект «Газоснабжение», четко определяющий схему установки самого котла и подведения газа к точке его отбора от центральной магистрали.
Он разрабатывается специализированными организациями, имеющими соответствующую лицензию. Документ обязательно должен пройти согласование с государственной организацией, на которую возложены контролирующие полномочия (обычно Райгаз или Облгаз).
Для согласования к проекту прикладываются следующие документы:
- Технический паспорт на оборудование.
- Инструкция по эксплуатации газового котла.
- Санитарный сертификат и сертификат технического соответствия.
- Экспертное заключение на соответствие оборудования техническим требованиям.
Все указанные документы должны предоставляться производителем оборудования. В зависимости от сложности установки согласование проекта может длиться от 6-7 дней до 2-3 месяцев. При отказе в согласовании должна выдаваться мотивировка с указанием необходимых изменений в проекте. Окончательно согласованный вариант проекта заверяется печатью.
Регулировка газового котла
Если автоматика стала работать неправильно, возникли сбои в ее функционировании, то нужно найти причину и или отрегулировать систему контроля, или же заменить неисправные элементы.
Рассмотрим самые популярные неполадки, которые можно устранить самостоятельно:
- «Котел осенью грел замечательно, а зимой в доме холодно». Это, по сути и не поломка, а всего лишь необходимость регулирования температуры нагрева. В корпусе любого газового котла есть терморегулятор. Он может выглядеть как вращающаяся рукоятка со шкалой, кнопочки с экраном температуры, шкала с ползунком на ней. Достаточно установить большее значение нагрева, как дома сразу станет теплее.
- «При розжиге не срабатывает электромагнитный клапан, сколько не дави на ручку». Самая распространенная поломка, требующая замены клапана.
- «Котел горит нормально, но через какое-то время раздается хлопок и все отключается». Как правило, здесь мы имеем дело со срабатыванием автоматики. А вот в чем причина «хлопка» придется выяснять. Лучше всего пригласить специалистов.
Где можно и где нельзя ставить газовый котел
Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:
Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.
Примечание: 8 кубов свободных – при мощности котла до 30 кВт. Для мощности от 31 до 60 кВт – 13,5 куб.м; для мощности от 61 до 200 кВт 15 куб.м. Для котлов с замкнутой камерой сгорания объем топочной не нормируется, но размеры все равно должны быть соблюдены.
Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:
- Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
- Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
- Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
- Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.
При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:
- Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
- Пространство под котлом должно быть свободным.
- На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
- В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.
Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:
- Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
- В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
- Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.
Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:
- Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
- Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
- Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.
Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.
В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.
Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.
Регулировка газового клапана котла. Газовый клапан котла – принцип работы и настройка
Газовый клапан необходим для подачи газа на горелочное устройство агрегата. С помощью настройки газового клапана можно регулировать объем подаваемого топлива. Это дает возможность сделать агрегат более экономичным или повысить мощность устройства. Таким образом, пользователь в зависимости от ситуации имеет возможность скорректировать производительность своего агрегата.
…
Как работает газовый клапан?
В большинстве газовых агрегатов установлен клапан SIT. Он включает следующие элементы:
- измерительный штуцер давления газа на выходе клапана;
- регулировочный винт минимального и регулировочная гайка максимального расхода топлива;
- крышка;
- измерительный штуцер давления на входе.
Клапан газового котла состоит из запирающей и модуляционной катушки. При подаче напряжения в 220 В на запирающий клапан к горелке подается минимальный объем газа в соответствии с заводскими настройками. Затем напряжение передается на модуляционную катушку. Процессор в зависимости от рабочего режима (мощности) подает напряжение с разной частотой модуляции, регулируя количество газа, проходящего за единицу времени.
Для настройки газового клапана котла на минимальную мощность понадобятся дифференциальный манометр, гаечный ключ и отвертка. Процесс настройки включает следующие этапы:
- Снимают защитный колпачок, закрывающий дифференциальные винты клапана.
- Открывают штуцер для замера давления газа, подаваемого на горелку – против часовой стрелки поворачивают запирающий винт на 1,5-2 оборота.
- Подключают к входному штуцеру шланг манометра.
- Включают режим отопления и отключают один провод модуляционной катушки – это нужно, чтоб клапан давал газ на горелку по минимуму, что будет соответствовать минимальной мощности агрегата.
- Согласно показаниям манометра, настраивают минимальное давление газа на горелке. Для этого вращают внутренний винт, находящийся под защитным колпачком. При этом фиксируют внешнюю гайку.
Динамическое давление топлива на входе газового клапана находится в пределах от 1,4 до 2,4 кПа. Если измерения показали, что давление выходит за указанные пределы, необходимо вызвать специалистов-газовиков.
…
В заводском диапазоне мощности перенастраивать газовый клапан вручную нет необходимости. Это требуется для того чтобы перевести агрегат на мощность ниже или выше показателей, заявленных в инструкции. Часто настройка клапана нужна, если производительность устройства не соответствует отапливаемой площади дома или квартиры.
Почему отключается газовый котел – причины и методы решения проблем
Узнайте, как сделать газовый котел экономичнее?
Настройка газового клапана при «тактовании» котла
Такую проблему как «тактование» газового котла можно решить путем настройки газового клапана. Обычно она возникает, если мощность агрегата значительно превышает необходимую для данной площади.
…
Чтобы исключить «тактование» устройства в режиме отопления, необходимо снизить давление на выходе. Это выполняется с помощью вращения регулировочного винта против часовой стрелки.
Для прекращения «тактования» в режиме ГВС уменьшают максимальное давление. Это решается методом вращения регулировочной гайки против часовой стрелки.
Однако в более современных моделях «тактование» устраняется автоматикой. Например, настройка газового клапана котла Будерус происходит с помощью блокировки тактов:
- удерживают кнопку с гаечным ключом в течение 5 сек;
- выбирают продолжительность интервалов от 0 до 15 мин с помощью кнопок со стрелочками.
Рекомендуется, чтобы настройки такого рода проводили только специалисты сервисного центра, особенно, если котел находится на гарантии. Иначе, если Вы испортите клапан, компания обнулит гарантийные обязательства и Вам придется покупать новую деталь.

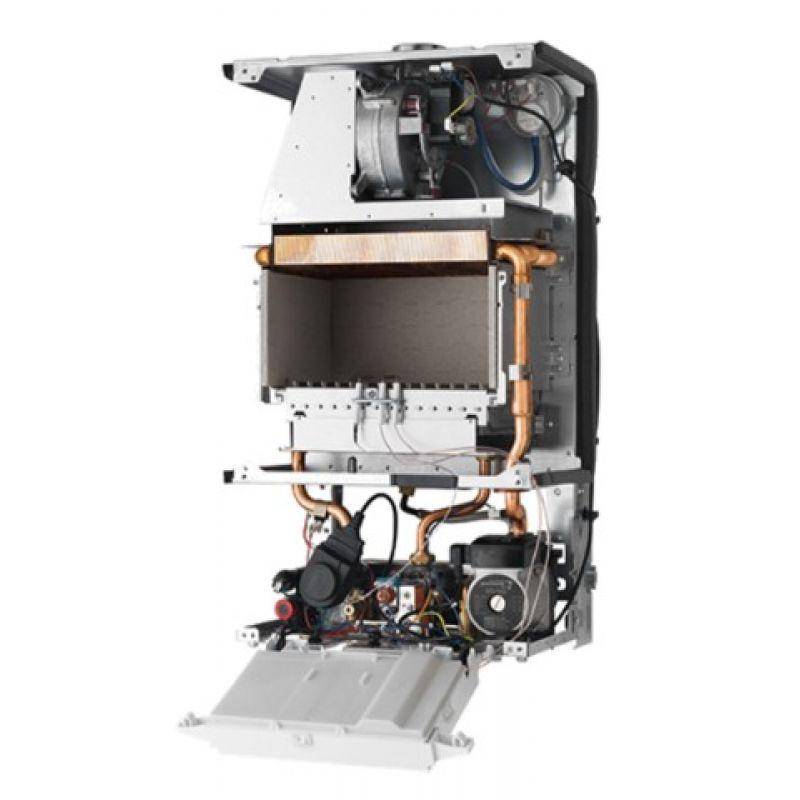

Описание и функции газового котла
Простой отопитель состоит из камеры-теплообменника, горелки с газом и вентиляции. Работу всех этих систем контролирует автоматика.
Устройство безопасности газовых котлов имеет многоступенчатую систему защиты:
- При розжиге нужно не только повернуть рукоятку подачи газа, но и удерживать ее некоторое время до момента срабатывания электромагнитного клапана (6). Это предотвращает случайную утечку газа в устройстве.
- Датчик обратной тяги (8) реагирует на поступление огня из горелки в помещение. Это может происходить при резких порывах ветра, забитом дымоходе и неисправности горелок. Благодаря этому контроллеру поступление газа при возникновении обратной тяги автоматически отключается и люди не могут отравиться угарным газом.
- Датчик температуры (7) предохраняет котел от перегрева, включая газ по мере необходимости. Благодаря ему поддерживается температура в системе отопления на той отметке, которая задана пользователем.
Системы управления в газовых котлах бывают автономными или энергозависимыми. Вторые требуют подключения к электрической сети.
Обслуживание
Обслуживание котлов Buderus выполняют специалисты из сервисных организаций.
Его необходимо производить ежегодно, в состав необходимых процедур входит чистка теплообменника, удаление сажи из дымохода, осмотр и регулировка контактов платы управления.
Самостоятельное обслуживание котла выполнять не рекомендуется, можно лишь очистить корпус от пыли или сажи, появляющихся на нем при эксплуатации.
ВАЖНО!
Производство любых работ своими силами расценивается как расторжение гарантийного договора со стороны владельца, поэтому для ремонта или ТО надо пользоваться услугами техников из гарантийной мастерской.
Как увеличить время между пуском и отключением газового котла?
Если возникла проблема частого включения-выключения («тактования») газового котла, можно изменить разницу между пуском и остановкой агрегата. Это возможно с помощью инженерного меню Навьен:
- Выключают пульт и зажимают две кнопки «+» и «-» одновременно.
- На дисплее появляется цифра от 2 до 20. Обычно 8 или 10.
- С помощью клавиш «+» и «-» увеличивают значение дельты между пуском и отключением.
- По прошествии 5 секунд пульт гаснет.
- Котел выключают из розетки, а потом включают снова.
Теперь газовый агрегат будет работать в новом режиме.
Высокотехнологичный корейский газовый котел Navien – лидер на рынке отопительного оборудования. Агрегаты широкого спектра по мощности выпускаются для теплоснабжения домов, имеющих магистральный газовый абонентский узел. Конструкционно они могут работать на сжиженном газе. Модельный ряд дает возможность покупателям сделать тонкий подбор оборудования под реальные технические условия и финансовые возможности. Они имеют безупречный минималистичный дизайн. Элегантный внешний вид котла вписывается в кухню любых размеров и конфигураций.
Чем плох переизбыток мощности?
Рассмотрим настройку мощности газового котла на примере двухконтурного прибора Protherm Gepard 23 MTV. Данная модель является аналогом агрегата Protherm Panther (Пантера). Тот же производитель, который выпускает газовые устройства Protherm, на другом производстве изготавливает котлы торговой марки Vaillant. Их цена на порядок дороже, так как в них используются более качественные комплектующие. По конструкции и настройкам газовые устройства Vaillant очень похожи на модели Protherm.
В инструкции по эксплуатации сказано, что полезная тепловая мощность котла Protherm Gepard 23 MTV регулируется в пределах от максимальной — 23,3 кВт до минимальной — 8,5 кВт. На производстве агрегаты настраивают на мощность 15 кВт.
Хорошо, если отопительная система, к которой подключают газовый котел, имеет мощность в пределах возможности горелочного устройства, в нашем случае – от 8,5 до 23,3 кВт. А как быть, если для имеющихся радиаторов нужна меньшая производительность?
К примеру, возьмем квартиру площадью 50 м². Для ее отопления имеются радиаторы тепловой мощностью 4 кВт. Монтажники установили газовый котел, но не настроили подходящую мощность. Система отопления на 4 кВт будет не способна принять установленную производительность агрегата в 15 кВт. Большая разница между производимым и необходимым показателем делает невозможным автоматическую настройку котла. Тогда требуется отрегулировать устройство своими руками.
Обратите внимание! Специалисты категорически не рекомендуют устанавливать газовый котел, мощность которого значительно превышает необходимую. Это приводит к цикличности работы агрегата и быстрому выходу его из строя
В характеристиках газового котла Protherm Gepard 23 MTV указано, что КПД устройства при работе на полной тепловой мощности составляет 93,2%, а на минимальной — 79,4%. Если агрегат будет работать на производительности 4 кВт, то его КПД снизится еще больше. Получается, что почти четвертая часть тепловой энергии будет «вылетать в трубу».
Цикличность газового агрегата и ее последствия
Цикличность или «тактование» газового котла подразумевает, что горелка после включения быстро отключается при достижении жидкостью заданной температуры в трубе на выходе из агрегата. Но батареи при этом не успевают прогреться. Через небольшой период циркуляционный насос прогоняет в контур агрегата холодную воду из системы отопления, и горелка включается снова.
Сложность заключается еще и в том, что трубы отопления малой мощности имеют меньший диаметр и выше гидравлическое сопротивление, соответственно, теплоноситель в них течет медленнее. Если с большой мощностью нагревать жидкость в теплообменнике, то она достигнет заданной температуры очень быстро и горелка отключится. В то же время остальная масса воды, которая не успела дойти до горелки, останется холодной.
Автоматика без участия человека не сможет среагировать на ситуацию и отрегулировать оптимальную мощность устройства.
Обратите внимание! При правильных настройках отопительной системы разность температур на входе и обратке должна составлять не более 15ºC. Цикличность газового котла значительно снижает срок службы агрегата и увеличивает расход топлива
Известно, что наибольший износ узлы терпят в момент включения. Также при зажигании к горелке подводится максимальная порция газа, большая часть которого улетучивается в трубу. Частое перезажигание горелочного устройства еще больше повышает расход топлива и снижает КПД. Чтобы избежать этого, требуется отрегулировать мощность агрегата, то есть уровнять производительность газового котла и системы отопления
Цикличность газового котла значительно снижает срок службы агрегата и увеличивает расход топлива. Известно, что наибольший износ узлы терпят в момент включения. Также при зажигании к горелке подводится максимальная порция газа, большая часть которого улетучивается в трубу. Частое перезажигание горелочного устройства еще больше повышает расход топлива и снижает КПД. Чтобы избежать этого, требуется отрегулировать мощность агрегата, то есть уровнять производительность газового котла и системы отопления.
Если мощность системы отопления соответствует рабочему диапазону мощностей котла
Максимальная мощность системы отопления в доме может попадать в рабочий диапазон мощности котла, указанный в инструкции. Например, общая максимальная мощность радиаторов в доме равна 11 кВт. Диапазон рабочих мощностей котла Protherm Gepard 23 MTV находится в пределах 8,5 — 23,3 кВт. В сервисном меню, как описано выше, находим строку d.0, нажимаем кнопку «mode» и смотрим на дисплее значение параметра мощности котла, кВт. Например, будет видна заводская настройка =15. Кнопкой «-» устанавливаем новое значение мощности котла =11.
Рекомендую попробовать мощность котла установить на 20 — 30% меньше мощности контура отопления, например, d.00 =9 кВт. Этой мощности должно хватить для компенсации тепловых потерь дома, так как мощность радиаторов, как правило, выбирают с некоторым запасом.
Циркуляционный насос
Циркуляционный насос котла требует особого внимания при пуске. В нём часто скапливается воздух, а его лопасти порой как бы застревают (котёл выдаст соответствующую ошибку).
Рекомендуется перед пуском провернуть вал вручную.
Для этого нужно снять лицевую панель корпуса, на насосе открутить центральный болт и отвёрткой с прямым шлицом провернуть вал в том направлении, которое указывает стрелка.
Над насосом установлен воздухоотводчик. Яркую крышку нужно потянуть вверх и дать воздуху выйти.
Напольные котлы, как правило, более мощные, чем настенные. При необходимости отапливать большое помещение лучше выбирать именно такой вариант. Котлы газовые для отопления дома напольные – обзор вариантов конструкций и моделей.
Об особенностях монтажа комбинированных отопительных котлов читайте в следующем материале.
Заключение
Первое время система может издавать булькающие звуки, всё потому, что при пуске невозможно спустить воздух до последнего атома. Он постепенно будет удаляться через клапан расширительного бака. Периодически проверяйте давление на манометре – оно должно быть в пределах рабочей нормы. Регулировка температуры и другие настройки котла описаны в инструкциях к каждой модели.
