Навесные вентилируемые фасады: особенности решения и порядок монтажа

Устройство вентилируемого фасада: особенности и способ монтажа

Облицовочная конструкция, устанавливаемая на некотором расстоянии от стен здания, называется вентилируемым фасадом. Такая система придает зданию эстетичный современный вид, надежно защищает его от атмосферных осадков. Как правило, материалы, которые применяются при обустройстве, отличаются устойчивостью к внешним воздействиям, что позволяет длительное время обходится без ремонта наружных стен.

Вентилируемые фасады с каждым годом становятся все более популярным видом внешней отделки зданий. Эта технология считается наиболее перспективной и в некоторых страна применяется уже более 30 лет. Вентилируемый навесной фасад – отличное решение, которое позволяет замаскировать какие-либо изъяны стен здания, надежно утеплить его и придать ему дополнительные защитные свойства.

Область применения вентилируемых фасадов чрезвычайно широка. Они используются при отделке фасадов административных зданий и жилых домов

Очень важно, что даже на стены обветшавшего строения можно установить вентилируемый фасад, придав ему современный красивый вид

Вентилируемый фасад – это особая конструкция, которая монтируется с внешней стороны здания и состоит из каркаса и облицовки. Монтаж осуществляется таким образом, что между стеной здания и облицовочным материалом образуется воздушная вентиляционная прослойка. Она является естественным утеплителем. Но при необходимости дополнительного утепления обустраивается специальный теплоизоляционный слой. В таком случае вентилирующий просвет находится между утеплителем и облицовочным материалом.

Особенность вентилируемых фасадов заключается в том, что теплый воздух и пары из теплых внутренних помещений, проникая через стены, не конденсируются на поверхности конструкции. Они удаляются потоком воздуха, постоянно циркулирующего в зазоре за счет перепадов температур.

Несомненным преимуществом вентилируемых фасадов является также то, что для облицовки могут использоваться различные материалы. Это позволяет дизайнерам легко воплощать самые оригинальные идеи. Чаще всего используется керамогранит, сайдинг, искусственный и натуральный камень.

К сожалению, вентилируемый фасад увеличивает опасность быстрого распространения огня через воздушный зазор – и это является существенным недостатком конструкции. Кроме того следует знать, что если на здании имеется много различных декоративных выступов, то обустройство вентилируемого фасада окажется дорогостоящим мероприятием.

На рисунке представлена конструкция вентилируемого фасада:

1 – несущая стена,

2 – система монтажных подконструкций,

4 – облицовочный слой.

Очень важно, чтобы монтаж вентилируемого фасада проводился специалистами при полном соблюдении технологии. Только в этом случае будет гарантироваться качественная эксплуатация со всеми ее вышеназванными преимуществами

Некорректная установка может привести к закупорке в определенных местах воздушного зазора, а значит нарушению естественной вентиляции конструкции и ухудшению ее теплозащитных характеристик. При неправильном закреплении каркаса может произойти перекос облицовки, что ухудшит внешний вид здания.

Последовательность работ при обустройстве вентилируемого фасада:

Монтаж обрешетки. Она может быть деревянной, но в этом случае используемый утеплитель должен иметь толщину не более 5 см, а в качестве облицовки должен использоваться легкий материал. В другом случае для обрешетки должны использоваться металлические оцинкованные профили и кронштейны.
Обустройство теплоизоляционного слоя. Чаще всего для этого используются минераловатные плиты, которые вставляются в установленный каркас и фиксируются дюбелями.
Облицовка здания.

Затраты на обустройство вентилируемых фасадов можно считать долгосрочными инвестициями, так как в будущем данные капитальные вложения приведут к экономии коммунальных платежей. Также существенно снижаются расходы на проведение капитальных и текущих ремонтов.

Устройство вентилируемого фасада: особенности и способ монтажа Облицовочная конструкция, устанавливаемая на расстоянии от стен здания, называется вентилируемым фасадом. Она придает зданию современный вид, надежно защищает его от атмосферных осадков.

Преимущества и недостатки

Популярность и востребованность фасадов такого типа можно объяснить следующими факторами:

Простота и удобство сборки.
Широкий ассортимент различных декоративных отделок.
Малый вес конструкции, которая не оказывает влияния на несущую стену.
Возможность проведения монтажа в любое время года и в различных климатических условиях.
Большой срок эксплуатации. Составляет не менее 60 лет, не требуя при этом за весь период проведения работ по ремонту. Такие работы возможны только при оказании какого-либо физического воздействия или порыва ветра.
Простота обслуживания. Для поддержания облицовки в чистоте ее достаточно ополоснуть из шланга водой.

Плюсы во время эксплуатации:

Возможность внести корректировки в параметры несущей стены, например, её толщины. Что позволит увеличить объем внутри помещения и сэкономить на материале для несущих стен.
Такой фасад создаёт повышенный уровень комфорта, а также имеет высокие характеристики по звуко — теплоизоляционным характеристикам стен.
Благодаря высокому уровню удержания тепла позволит снизить затраты на отопление здания.
Высокий уровень коррозионной стойкости металлического каркаса и стен дома.
При монтаже конструкции не потребуются дополнительные работы с несущей стеной. Устранению подлежат явные грубые изъяны в поверхности стены, такие как трещины и глубокие впадины. А наклон стены можно компенсировать регулировкой несущего каркаса.

Материалы, применяемые при монтаже, имеют высокие параметры по огнестойкости и пожаробезопасности. Самым слабым местом в этом плане будет утеплитель, но изделия, изготовленные на основе минеральной ваты, компенсируют этот недостаток.

Монтаж вентилируемых фасадов

Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:

1 этап – подготовительный

Подготовка поверхности стены

Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков. Обязательным является нанесение грунтовки на поверхность стены

Обязательным является нанесение грунтовки на поверхность стены.

Нанесение разметки на стену

Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.

2 этап – основной

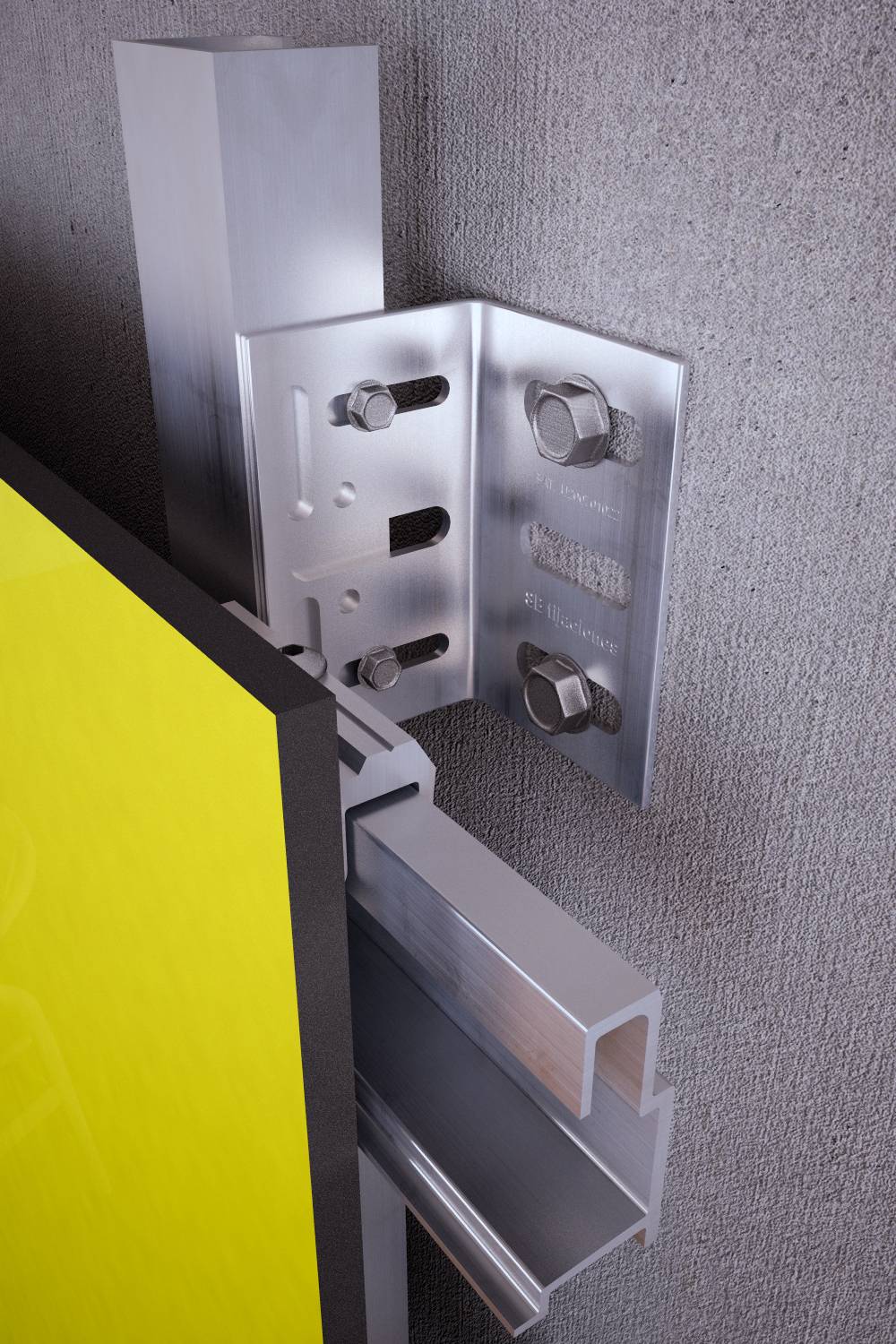

Способ установки кронштейна для вентилируемого фасада

Монтаж кронштейнов

В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка.Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.

Монтаж утеплителя для навесного вентилируемого фасада

Монтаж теплоизоляционного материала

Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.

Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.

Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.

Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.

Монтаж пленки

Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером

Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции. Совет

Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки

Совет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.

Монтаж направляющих профилей

С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.

Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.

3 этап – завершающий

Финишная отделка

Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.

Кладка кирпича с воздушным зазоромОбычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.

Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.

Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.

Вентфасад из перфорированных металлокассетОтдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.

Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.

В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.

Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.

Вентилируемый навесной фасад для частного дома

Навесные фасады за последние десять лет стали одной из наиболее популярных технологий отделки частных домов на российском рынке.
Это обусловлено, в первую очередь, ценой.

Несмотря на то, что конечная стоимость стоимость вентилируемого фасада может сильно варьироваться в зависимости от облицовочных материалов и металла, из которого изготовлен каркас, средняя цена такого типа фасадов очень конкурентна, кроме того, производители профилей и облицовки предлагают широкий выбор бюджетных решений для индивидуального строительства.

Навесные фасады нашли широкое применение в коттеджном строительстве, поскольку технология предполагает эффективную теплоизоляцию внешних стен и быстрое возведение.
Многообразие облицовочных материалов позволяет выполнить декоративную отделку фасада дома в любом стиле и на любой вкус.

На вентилируемый фасад может быть установлен как совсем недорогой ПВХ сайдинг или панели, имитирующие любой материал, так и дорогой натуральный камень, керамика, стекло.

Для небольших загородных домов существует множество вариантов бюджетных вентилируемых фасадов, с каркасом, изготовленным из дерева или алюминия и облицовкой сайдингом или плиткой под клинкер, кирпич.

Ремонт фасада

Установка вентилируемого фасада — практичное и выгодное решение для реконструции или ремонта дома.

Навесная система относительно легкая, поэтому может быть смонтирована практически на любых внешних стенах;
Вентилируемый фасад не требует предварительного выравнивания поверхности стен;
Технология предоставляет возможность дополнительного утепления дома;
Широкий выбор облицовки позволит преобразить дом до неузнаваемости.

Разработка проектной документации

Такой вид деятельности должна выполнить уполномоченная проектная организация, специалисты которой смогут учесть все пожелания заказчика и создать проект, соответствующий всем строительным нормативам и требованиям пожарной безопасности.

Выполнение работ по проектированию происходит в несколько этапов:

Создание технического задания. Уточнение всех пожеланий заказчика для решения вопросов при проектировании.
Составление графика работ.
Разработка эскизного проекта для заказчика, с уточнением мест и узлов креплений, расположения крепёжных элементов и формирование расчёта нагрузки на несущие стены.
Создание сметной документации для расчёта окончательной стоимости.
Передача окончательного проекта заказчику.

Преимущества и недостатки

Популярность и востребованность фасадов такого типа можно объяснить следующими факторами:

Простота и удобство сборки.
Широкий ассортимент различных декоративных отделок.
Малый вес конструкции, которая не оказывает влияния на несущую стену.
Возможность проведения монтажа в любое время года и в различных климатических условиях.
Большой срок эксплуатации. Составляет не менее 60 лет, не требуя при этом за весь период проведения работ по ремонту. Такие работы возможны только при оказании какого-либо физического воздействия или порыва ветра.
Простота обслуживания. Для поддержания облицовки в чистоте ее достаточно ополоснуть из шланга водой.

Плюсы во время эксплуатации:

Возможность внести корректировки в параметры несущей стены, например, её толщины. Что позволит увеличить объем внутри помещения и сэкономить на материале для несущих стен.
Такой фасад создаёт повышенный уровень комфорта, а также имеет высокие характеристики по звуко — теплоизоляционным характеристикам стен.
Благодаря высокому уровню удержания тепла позволит снизить затраты на отопление здания.
Высокий уровень коррозионной стойкости металлического каркаса и стен дома.
При монтаже конструкции не потребуются дополнительные работы с несущей стеной. Устранению подлежат явные грубые изъяны в поверхности стены, такие как трещины и глубокие впадины. А наклон стены можно компенсировать регулировкой несущего каркаса.

Особенности конструкции и применяемые материалы

Для обеспечения надежного крепления основной отделки фасада, подсистема должна соответствовать целому ряду качеств:

устойчивость к процессам гниения и коррозии;
высокая способность к статическим и динамическим нагрузкам под воздействием облицовочного материала, ветра, температуры и осадков;

Общая схема устройства каркаса под вентфасад

при помощи подсистемы возможно исправление кривизны и конструктивных недостатков поверхности стен; простота монтажа в сжатые сроки.

Исходя из вышеперечисленных нюансов и материала применяемого для изготовления подсистем вентфасадов, принято выделять несколько типов каркасов. Во многом, данные материалы определяют конечные характеристики несущей обрешетки:

Оцинкованная сталь – долговечный и надежный материал для создания прочной конструкции. Из всех видов является наиболее доступным и практичным решением. Подсистема на основе оцинкованных элементов абсолютно экологична, пожаробезопасна и имеет высокую температуру плавления. Возможен монтаж вентилируемого фасада из керамогранита и плит из натурального камня.
Алюминиевые сплавы – прочный материал с высокими антикоррозийными свойствами. В отличие от оцинкованной стали, температура плавления сплавов ниже, что не лучшим образом сказывается на пожаробезопасных свойствах.

Дерево – наиболее дешевый и достаточно прочный материал. Каркас с использование деревянного бруса прост в монтаже и не требует специальных навыков, и оборудования. Главный минус такой конструкции – это подверженность древесины к гниению. Нержавеющая сталь – самый дорогой и долговечной материал для подсистем вентилируемых фасадов. Безвреден, не поддается процессам гниения и коррозии. Срок службы такой подсистемы принято приравнивать к сроку эксплуатации самого здания.

Фасадные системы: разновидности

Различают подконструкции навесного фасада по материалу изготовления:

алюминиевая навесная вентилируемая фасадная система;
оцинкованная подсистема НВФ;
нержавеющая фасадная система.

Принципиальным отличием между этими системами служит материал изготовления. В каждом случае, это соответствующий металл. Металл- это продукт биржевой торговли. Не надо быть аналитиком, чтобы знать, что нержавейка стоит намного дороже алюминия. А алюминий несколько дороже оцинкованной стали. Стоимость за килограмм металла определяет ценообразование готового продукта. Но металл определяет не только стоимость, но и наличие физических свойств:

термическое расширение;
стойкость к коррозии;
вес.

Выбирая между системами необходимо учитывать эти особенности.

Термическое расширение металлов

Не будем глубоко погружаться в тему расширений металлов, скажем лишь о выводах.

Алюминий расширяется в два раза сильнее стали. Поэтому алюминиевую подконструкцию нельзя монтировать фиксированным способом. Необходимо один край профиля фиксировать жестко, остальные крепления должны иметь возможность хода. Такие компенсаторы на алюминиевых системах есть – это овальные отверстия в кронштейне.

Сталь расширяется меньше в два раза, примерно. Но расширяется тоже. В стальных системах не предусмотрены компенсаторы термического расширения. Каждое крепления профиля к кроншетейну выполняется фиксированным способом – заклепкой насквозь.

И, если мы выставляли бы баллы, то оцинкованная и нержавеющая система получила бы два балла из двух. А алюминиевая – один балл. Один балл, т.к. компенсаторы расширения есть.

Стойкость к коррозии

Все металлы имеют свойство реагировать с агрессивной средой. Но разные металлы реагируют с разной скоростью. Нержавеющая система практически не реагирует и поэтому может применяться в агрессивных средах (города у моря, локально вокруг заводов, некоторые города России). Срок службы нержавеющей системы в средне агрессивных средах – 50 лет.

Оцинкованные системы, наоборот, сильно подвержены коррозии. Поэтому их красят. Но покраска не приносит супер эффект, она увеличивает срок службы в два раза, но не превышает 30 лет. Дело в том, что при соединении метизами, слой краски нарушается, металл оголяется и оттуда может начинаться коррозия.

Алюминий занимает среднюю позицию по способности противостоять коррозии. Алюминий в высоко агрессивных средах можно применять только с условием анодирования или покраски. Анодирование дорогая процедура и выполняется исключительно на заводе. Но в средне агрессивных средах алюминиевые фасадные системы можно применять без дополнительного покрытия. Срок службы алюминиевых систем в средне агрессивных средах – 50 лет, такой же как и у нержавеющий систем.

Для наглядности примера, раздадим баллы. Нержавеющая система получает три балла из трех. Алюминиевая подсистема – 2 балла, т.к. для применения в высоко агрессивных средах требует покрытия. Крашенная оцинкованная система получает один балл. Не окрашенная оцинкованная система остается без балла, т.к. ее срок службы в районе семи – десяти лет в условиях города (средне агрессивная среда).

Вес системы вентфасада

Вес влияет на возможность системы применяться на конкретном здании, с учетом заполнения стены (несет ли оно?). А также влияет на возможность применять вентфасад на высотных зданиях, и вес учитывают при реконструкции зданий с точки зрения способности фундамента выдержать дополнительную нагрузку.

Стальные системы имеют вес в два раза больше алюминиевых. Примерно, 7кг/м3;
Алюминиевая система весит от 3 кг/м2.

Алюминиевая система получает два балла, стальные по одному.

Стоимость подконструкции вентилируемого фасада

В зависимости от типа облицовки инеобходимого шага профилей, цена может варьироваться. Междуэтажная система стоит, примерно, в два раза дороже обычной.

Но для простоты расчетов возьмем очень средние цены за квадратный метр системы под кераомгранит.

Алюминиевая система будет стоить 500-600руб/м2.
Оцинкованная – 300руб/м2.
Оцинкованная крашенная – от 480- 550руб/м2.
Нержавеющая (комбинированная стальным оцинкованным профилем, не полностью из нержавейки) – 600-800руб/м2.
Полностью из нержавейки – от 2500руб/м2.

Баллы расставим, исходя из того, что три – максимальный балл. Оцинкованная подсистема не крашенная получит три балла. Оцинкованная крашенная и алюминиевая системы по два. Нержавеющая комбинированная оцинкованным профилем – три балла. Полностью нержавеющая не получит балла.

Как монтировать

Если вентфасад нужно установить на многоэтажное здание, то тут без специального оборудования не обойтись, поэтому целесообразнее воспользоваться услугами профессионалов. Если отделывается небольшой частный дом, то вполне можно и справиться своими силами. Для того чтобы сделать все идеально, следует придерживаться следующего плана работы:

Для начала нужно сделать разметку на стенах. Это позволит отметить неровности на стене. Далее при установке каркаса данные погрешности нужно будет выровнять, поскольку облицовочный материал нужно устанавливать на идеально ровные рейки.
Потом пометкам устанавливают профиль. Причем не рекомендуется крепить в межи шовное пространство. Лучше продолбить дыру в кирпиче или бетоне и с помощью дюбеля зафиксировать профиль. Если стены сделаны из пористого материала, то лучше монтировать элементы подсистемы в межи этажные плиты.
Следующий этап — это установка пароизоляционной пленки и утеплителя. Пароизоляционная прослойка поможет выходить внутреннему пару из дома, но при этом не оседать в утеплителе. Поверх утепляющего слоя нужно уложить гидроизоляционную пленку. Все следует зафиксировать шляпными дюбелями. Два из них крепят утеплитель, а 3 все три слоя вместе.
Теперь можно монтировать облицовочный материал. Не забываем оставить промежуток в 2–6 см до облицовки для вентиляции.
Завершающим этапом будем установка декоративных и защитных элементов на откосы, углы и другие места здания, где это предусмотрено.

Уже давно прошло время однотипных «хрущевок», и сейчас увидеть в городе эти здания можно лишь в отдаленных районах от центра. Им на смену пришли современные здания, построенные в разных архитектурных стилях, но похожие в одном – наличию на стенах вентилируемых фасадов.

Данная технология появилась относительно недавно, но уже успела завоевать огромную популярность у строителей. Так как даже обветшалый и старый дом с этой отделкой получает богатый и красивый внешний вид.
