Отопитель планар — техническое устройство и инструкция по монтажу:

Установочный комплект и технологии

Комплектация отопителя Планар включает в себя все необходимые элементы для успешной установки устройства на автомобиль. Отметим, что в монтажный комплект входит большое количество деталей и узлов, которые являются импортными изделиями высокого качества. Например, топливный насос, который является насосом плунжерного типа, надежный электрический двигатель, свеча накала, датчик перегрева, индикатор пламени и т.д.

Кроме самого установочного комплекта, вместе с устройством идет техническая документация, которая содержит исчерпывающую информацию о том, как правильно установить автономный отопитель и подключить устройство при необходимости самостоятельного монтажа.

Единственное, при самостоятельной установке (не в специализированном сервисе, который имеет сертификаты на проведение подобных работ), могут возникнуть проблемы с гарантией. Это нужно обязательно учитывать, чтобы в полной мере сохранить гарантийные обязательства производителя.

Если суммировать информацию, тогда  в списке основных преимущества воздушных отопителей Планар можно выделить:

• приемлемую стоимость;
• низкий расход горючего;
• достаточную производительность;

Также внимания заслуживает наличие функции автодиагностики отопителя, возможность выбора режима работы с учетом мощности или температуры в салоне. Параллельно отмечается сниженное энергопотребление во время работы устройства при выключенном ДВС.

Еще следует упомянуть низкий уровень шумов, так как в конструкции используется бесколлекторный двигатель, разработанный отечественными специалистами. Камера сгорания в новом поколении устройств также изготавливается по запатентованной уникальной технологии.

Устройство удобно обслуживать, так как конструкция корпуса выполнена так, чтобы максимально упростить доступ и разборку во время сервиса. Все разъемы отличаются герметичностью, что исключает попадание влаги, окисление или разрушение электрических контактов.

https://youtube.com/watch?v=UmOyjwPdkd8

Принцип действия и особенности устройства

Одно из преимуществ, которым обладает отопитель планар – возможность регулировать мощность нагрева. Для этого в устройстве предусмотрена специальная ручка на регуляторе, которая легко поворачивается и устанавливается в желаемое положение.

Задав желаемое значение мощности, нет необходимости вмешиваться в дальнейшую работу устройства. Оно будет контролироваться в автоматизированном режиме:

• Когда температура упадет до критической минимальной отметки – Планар включается
• Постоянное увеличение тепла внутри салона будет постепенно снижать мощность, уменьшая подачу теплого воздуха

Установочные работы

Подключение отопителя не является делом сверхсложным, поэтому может быть осуществлено своими силами. При привлечении специалистов придется прилично потратиться. (См. также статью Системы воздушного отопления: особенности.)

Если представленная ниже инструкция будет полностью соблюдена, то в процессе инсталляции проблем возникнуть не должно.

Показан процесс соединения основных проводов.

1. Сначала выбирается место установки, после чего на поверхность рамы наносится предварительная разметка.
2. Предусматривается в обязательном порядке защита устройства от различных загрязнений и занесения влаги.
3. Осуществляется непосредственно инсталляция прибора, при этом должны соблюдаться углы наклона.
4. Изделию придается устойчивость посредством использования дополнительных прокладок и шайб.
5. Выполняется подключение отопительной магистрали к топливной системе транспортного средства.
6. Устанавливается система, необходимая для забора воздуха с улицы и выпуска отработанных газов.
7. На последней стадии производится тестирование и окончательная настройка параметров.

Конструкция отопителя

Установка, осуществляющая обогрев кабины или рабочего места водителя с помощью потоков теплого воздуха, получило название воздушного обогревателя. Конструкция включает в себя нагревательный элемент, насос для подачи дизельного топлива, пускорегулировочную аппаратуру и провода для соединения элементов. Приборы выпускают российским заводом «Планар» (г. Самара) и характеризуются доступной ценой при высокой эффективности, как свидетельствуют отзывы. На фото – отопительная автомобильная установка.

Принцип работы воздушного отопителя Планар таков: насосом топливная смесь подается в камеру сгорания. Тепло, получаемое при сгорании, передается теплообменнику. Последний обдувается потоком воздуха, а затем нагретый воздух подается в кабину водителя. Продукты сгорания выводятся из салона автомобиля, поэтому использовать обогреватель Планар в закрытых помещения — гараж, мастерская, запрещается.

Топливной смесью для прибора служит дизельное топливо, получаемое из бака. Обогреватель работает в автономном режиме, вне зависимости от состояния двигателя.

Во время каждого включения обогревателя проводится предварительное тестирование датчика перегрева, состояния насоса, индикатора горелки и электроцепей. При отклонении в состоянии элементов согласно инструкции розжиг инициироваться не будет. Если тест пройден успешно, камера сгорания предварительно продувается – воздух выводится из салона, разгорается свеча, а затем подается смесь топлива и воздуха для сгорания. По достижению нормального стабильного горении отключается свеча.

При отключении прекращается подача топливной смеси, производится гашение горелки и продувка камеры сгорания.

Регулировка температуры производится автоматически, согласно установленному значению: от 15 до 30 градусов. Когда температура воздуха в салоне достигает заданной величины, прибор переходит в режим с меньшей теплоотдачей. Если разница между параметрами велика, то устройство может активировать режим вентиляции, способствующий охлаждению рабочего места. При понижении температуры воздуха, автономный обогреватель Планар переходит в более активный режим. Опционально прибор может быть снабжен выносным температурным датчиком, который размещается в кабине

Монтаж установки производится только специалистами.

Принцип действия и особенности устройства

Одно из преимуществ, которым обладает отопитель планар – возможность регулировать мощность нагрева. Для этого в устройстве предусмотрена специальная ручка на регуляторе, которая легко поворачивается и устанавливается в желаемое положение.

Задав желаемое значение мощности, нет необходимости вмешиваться в дальнейшую работу устройства. Оно будет контролироваться в автоматизированном режиме:

• Когда температура упадет до критической минимальной отметки – Планар включается
• Постоянное увеличение тепла внутри салона будет постепенно снижать мощность, уменьшая подачу теплого воздуха

Система контроля и управления

С помощью блока управления можно регулировать количество тепла Отопитель Планар работает в нескольких режимах. Безопасность функционирования, регулировку и диагностику систем обеспечивают датчики и блок управления.

Блок управления

Модуль размещен в корпусе и подсоединен к исполнительным блокам с коммутационными шлейфами. Функции его таковы:

• включение и отключение аппарата;
• контроль и управление процессом горения топлива;
• начальная диагностика при поломках во время запуска;
• автоматическая вентиляция после остановки Планара;
• аварийное отключение в случае поломки какого-либо узла, затухания пламени, скачков напряжения, перегрева теплообменника и других ситуациях.

Работает блок управления вместе с пультом.

Режимы работы

Прибор одновременно выполняет функцию вентиляции салона Автономный воздушный машинный отопитель функционирует в 3 режимах. Однако использование нередко зависит от комплектации модели:

• По мощности – максимально быстро нагревает салон. Отопитель, установленный на определенный уровень мощности – от 1 до 8, работает постоянно, пока прибор не отключают вручную.
• По температуре – обогреватель прогревает воздух до установленной температуры. Затем отопитель отключается и автоматически включается вновь, как только воздух охладится до указанного минимума. В автоматическом режиме устройство функционирует до ручного отключения.
• Вентиляция – обеспечивает воздухообмен. Совмещается с регулировкой по температуре или по мощности. Температура при этом поддерживается с высокой точностью, не колеблется в заданном диапазоне.

Пульты управления

Пульт устанавливают на приборной панели или вешают на контейнере в любом удобном для водителя месте. К прибору устройство подключается шлейфом. Пульт удобен тем, что регулирует работу Планара и служит средством диагностики.

Обогреватели комплектуются разными видами пульта:

• ПУ-10М – позволяет Планару работать в режиме по мощности и по температуре, вентиляция не предусмотрена. Оснащен светодиодным индикатором.
• ПУ-5 – допускает работу Планара во всех режимах. Маховик потенциометра снабжен условной градуировкой, так что температуру можно выставить точнее. О работе и неполадках свидетельствует индикатор.
• ПУ-22 – функциональные кнопки позволяют выбирать режим, температурный датчик, показания которого будут считаться контрольными, изменять показатели мощности и температуры. Сведения о работе Планара и поломках отражаются на светодиодном экране.

По количеству, цвету и поведению светодиодов можно установить причину неполадок и быстро ликвидировать ее.

Доставка

4. Описание устройства и работы отопителя воздушного Планар- 4ДМ (12В, 24В)

Отопитель дизельный кабины крановщика Планар-4ДМ, 12/24в устанавливается на различные автомобили и широко применяют для автокранов Ивановец серии КС-3577, КС-3574, КС-35714, КС-35715, КС-45717, Челябинец КС-45721, КС-55730, Галичанин КС-35719; КС-4572; КС-4579; КС-45719; КС-45721; КС-55713; КС-55715; КС-55729; КС-55721 , Клинцы серии КС-35719; КС-4572; КС-4579; КС-45719; КС-45721; КС-55713; КС-55715; КС-55729; КС-55721 , Ульяновец серии МКТ-16, МКТ-20, МКТ-25, МКАТ-16, МКАТ-20, МКАТ-25, МКТБ-30, Газпромкран КС-4562; КС-4573; КС-5476; КС-45716; КС-55716; КС-5576; КС-6476; КС-6478; КС-7976

Отопитель работает независимо от автомобильного двигателя.

Питание отопителя электроэнергией осуществляется от автотранспортного сред­ства. Схема электрических соединений отопителя приведена на рис. 4.1.

Схема электрических соединений отопителя воздушного Планар-4ДМ (12В, 24В)

Питание отопителя топливом может осуществляться из топливного бака автомо­биля или из топливного бака входящего в комплектацию отопителя.

Отопитель кабины крановщика автокрана Планар-4ДМ (12В,24В) является автономным нагревательным устройством, которое содер­жит:

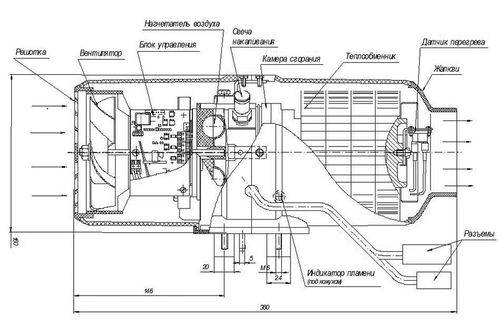

– нагреватель (основные узлы нагревателя показаны на рис.4.2 );

– топливный насос для подачи топлива в камеру сгорания;

– устройство пуска и индикации (пульт управления);

– жгуты проводов для соединения элементов отопителя с аккумуляторной батареей

автомобиля.

Принцип действия отопителя Планар-4ДМ (12В, 24В) основан на разогреве воздуха, принудительно вен­тилируемого через теплообменную систему отопителя.

В качестве источника тепла используются газы от сгорания топливной смеси в камере сгорания. Полученное тепло нагревает стенки теплообменника, который с внешней стороны обдувается воздухом. Воздух проходя через ребра теплообменника нагревается и поступает в салон автомобиля или помещение АТС.

При включении отопителя осуществляется тестирование и контроль работо­способности элементов отопителя: индикатора пламени; датчика перегрева; элек­тромотора нагнетателя воздуха; свечи; топливного насоса и их электроцепей. При исправном состоянии начинается процесс розжига.

По заданной программе происходит предварительная продувка камеры сгора­ния и разогрев до необходимой температуры свечи накаливания. Затем, по той же программе подается топливо и воздух. В камере сгорания начинается процесс горе­ния. После образования стабильного горения происходит отключение свечи накали­вания. Контроль пламени осуществляется индикатором пламени. Всеми процессами при работе отопителя управляет блок управления.

Блок управления осуществляет контроль над температурой теплообменника в нагревателе и при превышении установленного значения температуры прекращает процесс горения.

Кроме того, имеется возможность выключить отопитель в любой момент време­ни.

При подаче команды на выключение отопителя прекращается подача топлива и производится вентиляция камеры сгорания воздухом.

Особенности автоматического управления работой отопителя в аварийных и нештатных ситуациях:

1) если по каким-либо причинам не произошёл запуск отопителя, то процесс запуска автоматически повторится. После 2-х неудачных попыток происходит выключение отопителя;

2) если во время работы отопителя горение прекратится, то отопитель выклю­чится;

3) при перегреве теплообменника в нагревателе (например, закрыто входное или выходное отверстия в нагревателе) происходит автоматическое выключение ото-пителя;

4) при падении напряжения ниже 20 В (10 В) или его повышении свыше 30 В (16 В) происходит выключение отопителя. В скобках указаны значения для отопителя работающего при номинальном напряжении 12 В.

Комплектация и основные характеристики прибора

Линейка «Планар» приставлена несколькими моделями. Разница может быть в тепловой мощности, в напряжении питания, в комплектации. Так, некоторые в комплект некоторых приборов входят пластиковые баки для горючего с кронштейнами для их крепления, а другие оснащаются специальным тройником для подключения к штатному топливному баку автомобиля. Возможны и иные различия.

Ниже в таблице представлены основные характеристики различных модели отопителей «Планар»

Обращается внимание на следующее – приборы могут быть рассчитаны на питание от источника постоянного тока 12 В или 24 В. Особенности моделей, рассчитанных на 24 В, показаны в скобках

Номинальное напряжение питания, В 12 (24) 12 (24) 12 (24) 12 (24) Тепловая мощность отопителя, кВт (минимальный / максимальный режим) 0,8/2,0 (0,8/0,2) 1,0/3,0 (1,0/3,0) 1,0/4,0 (1,0/4,0) 2,0/6,0 (2,0/7,5) Расход топлива, л/час (минимальный / максимальный режим) 0,1/0,24 (0,1/0,24) 0,12/0,37 (0,12/0,37) 0,12/0,514 (0,12/0,514) 0,42/0,76 (0,42/0,9) Потребляемая мощность, Вт (минимальный / максимальный режим) 10/29 (10/29) 9/38 (10/42) 10/58 (10/62) 8/85 (9/90) Производительность по нагреваемому воздуху, м³/час (минимальный / максимальный режим) 34/75 (34/75) 70/120 (70/120) 70/120 (70/120) 70/175 (70/235) Режим пуска и остановки Ручной или дистанционный Ручной Ручной или дистанционный Ручной Масса в полной комплектации, кг, не более 10 10 10 12

Конструкция и принцип работы

Отопитель имеет регулятор напряжения и таймер. Возможна постоянная работа в автономном режиме. Розжиг запускается электроникой только в случае соблюдения всех требований и при полной исправности составляющих, поэтому нет оснований переживать по поводу безопасности конструкции.

Главные составляющие Планара:

• блок питания;
• элемент для нагрева;
• насос для перекачки топлива.

Принцип работы автономки заключается в подаче воздуха извне в отделение нагрева. Этот воздух нагревает энергия, которая образуется в результате сгорания топлива. После этого тёплый воздух поступает в салон автомобиля, фургона или автобуса.

Преимущества использования воздушных обогревателей:

• невысокая стоимость;
• небольшой топливный расход;
• работа задаётся по температурному режиму или по мощности;
• при выключенном двигателе во время длительного простоя машины потребляется очень мало электроэнергии;
• не издаёт сильного шума;
• за счёт бесколлекторного двигателя увеличен ресурс работы;
• диагностика конструкции проходит в автоматическом режиме.

В этом видео вы узнаете, как устроен отопитель:

Обеспечение безопасности

Отопитель Планар оборудован несколькими системами безопасности, обеспечивающими стабильную работу прибора и аварийное отключение при нештатном режиме.

• При неудачной попытке запуска по умолчанию производится вторая попытка. Если же запуск все равно остается невозможным, прибор отключается.
• При нарушении работы горелки устройство немедленно отключается.
• Также производится автоматическое отключение при перегреве теплообменника. При понижении или скачке силы тока установка отключается.

Рекомендации по использованию

Продлить срок эксплуатации автономного обогревателя и заметно уменьшить затраты на ремонт можно, соблюдая рекомендованные в инструкции правила использования.

• Топливо – известно, что эффективность работы двигателя зависит от температуры окружающего воздуха. Для отопителя Планар также рекомендуется соблюдать некоторые условия. Так, при температуре до -5 С, применяется дизельное топливо 3-0,2, при значениях от – 5 до -20 С, желательно использовать смесь бензина и солярки, а при более низких температурах – топливо марки А-0,4.
• Обогреватель рекомендуется включать на 5-10 минут один раз в месяц, даже когда нет нужды в обогреве салона. Таким образом предваряется появление пленочных отложений в топливном насосе.
• Нельзя отключать устройство до окончания этапа продувки. В любой другой момент отключение возможно.
• Следует проверять уровень зарядки аккумуляторной батареи. Если автомобиль длительное время не используется, то отопитель Планар необходимо отключить от батареи.
• Нельзя подключать обогреватель к электрической цепи машины при работающем двигателе. Питание прибора осуществляется только от аккумуляторной батареи вне зависимости от массы транспортного средства.
• Во время заправки автомобиля прибор следует отключить.

Ремонт прибора рекомендуется доверить специалистам. Однако с простыми неполадками, не связанными с горелкой и повреждениями электрических частей, можно справиться и самостоятельно, судя по отзывам. Инструкция, прилагаемая к прибору, подробно описывает наиболее вероятные из них.

Довольно часто, если не соблюдены рекомендации по переходу на зимнее топливо происходит запарафинивание топливного фильтра. В результате устройство Планар не включается. При этом следует сначала заменить топливо на соответствующее погодным условиям, и проверить работу топливозаборника. Если после прочистки его фильтра отопитель Планар по-прежнему не работает, следует демонтировать насос для подачи топлива, и, отвернув штуцер, снять фильтр. Элемент промывается в бензине и продувается сжатым воздухом, а затем устанавливается на место. Штуцер по окончании ремонта следует фиксировать на герметик. На видео процесс очистки фильтра представлен более подробно.

Резюме

Автомобильные обогреватели «Планар» – хороший выбор для тех, кому необходимо обеспечить дополнительный обогрев кабины либо крытого кузова грузовых или пассажирских автомобилей. Отметим, что для достижения требуемых результатов крайне важна правильная установка автономки и своевременное обслуживание устройства. Цена обогревателей начинается от 19,5 тыс. рублей.

В этом разделе полный список кодов ошибок для «самарких автономок» Планар Теплостар

Как определить неисправность автономной печи

1) Проверить уровень и качество топлива. 1) Оценить визуально-Повреждение проводов, шлангов, наличие деталей(насоса, топливного бака) итп. 3) Посчитать коды ошибок для моделей без дисплея 4) Произвести ремонт согласно документации

Возможны и другие неисправности, которые не диагностируются блоком управления, например: потеря герметичности теплообменником (прогорание), или прогорание уплотнительных прокладок, или снижение теплопроизводительности в результате нагарообразования на внутренней поверхности теплообменника. Перечисленные неисправности могут быть обнаружены визуально.

Принцип действия установки Планар

Установки Планар используются для обогрева автомобиля.

Работа установки базируется на нагревании воздуха, который нагнетается через теплообменную систему обогревателя. То есть, обогрев осуществляется конвекционным методом. Источником тепла выступают продукты сгорания топлива. Отопители Планар забирают тепло, полученное путем обдува стенок теплообменного аппарата. Далее нагретый в теплообменнике воздух подается в кабину машины. Полезно знать: «Какой выбрать обогреватель«.

Включая приспособление, можно проводить диагностику автономной системы, которая состоит из следующих элементов:

• индикатор пламени;
• датчика перегрева;
• электродвигатель подачи воздуха;
• зажигание;
• топливной помпы и всех проводов.

При корректной работе всех составляющих запускается розжиг. Программное обеспечение любой модели, например, Планар 4дм24 90, обеспечит предварительную продувку камеры для продуктов сгорания. Одновременно с этим свечи разогреваются до нужной температуры. Уже после этого начинается нагнетание топлива и воздуха в камеру сгорания. Когда процесс горения будет непрерывным и стабильным, элементы накаливания отключаются. Контроль приспособления осуществляется при помощи индикатора горения.

Все процессы устройства можно контролировать при помощи блока управления. Контроллер следит за температурой теплообменника Планара 4дм24 90. Если же заданная программно температура будет превышена на практике, то произойдет отключение системы, в результате чего горение прекратится.

Про водяное отопление индивидуальных домов написано в этой статье.

Преимущества и недостатки

Прибор может работать автономно, когда двигатель машины отключен

Обогреватель Планар выручает многих шоферов. Дальнобойщики, водители рейсовых автобусов, путешественники вынуждены много времени проводить в кабине автомобиля. В холодное время года обогрев салона за счет работы двигателя оказывается недостаточным. Планар решает эту задачу.

Достоинства прибора:

• За час отопитель в зависимости от его мощности нагревает от 34 до 120 куб. м. воздуха.
• Планар экономичен – при столь высокой эффективности расходует не более 29–42 Вт. Такой же объем нагретого воздуха требует от 0,24 до 0,37 л солярки в час.
• Планар эффективен при очень низких температурах за бортом – ниже -20 С.
• Установка работает без ограничений во времени. Автоматически выключается при достижении указанной температуры и включается при снижении. Отключить прибор можно вручную.
• Аппарат безопасен. При опрокидывании, слабом пламени, угасании пламени, перебоях с подачей воздуха или топлива Планар отключается.
• Уровень шума низкий.
• Если подсоединить воздухоотводящие трубки, теплый воздух можно направить не только в кабину, но и в салон автобуса или в грузовой отсек, если перевозимый груз нуждается в определенном температурном режиме.
• Устройство работает автономно от двигателя автомобиля. Это удобный вариант для ночевки в машине, так как Планар может обогревать кабину всю ночь.

Недостатки отсутствуют. Автономный автомобильный отопитель Планар полностью соответствует своему назначению.

Принцип работы

Воздушный обогреватель монтируется в подкапотном пространстве или в салоне автомобиля. Прибор работает на дизельном топливе, поэтому на автомобилях с дизельными силовыми агрегатами топливо может поступать прямо из бака машины. На машинах с бензиновыми моторами необходимо монтировать отдельный бачок на 5-10 литров для работы устройства. Электропитание осуществляется путем присоединения к цепи аккумуляторной батареи.

Для работы электродвигателя прибора также необходим воздух, который берется снаружи или посредством режима рециркуляции воздуха из салона. Проходя через теплобменник прибора воздух нагревается и поступает обратно в салон. Таким образом еще до момента запуска двигателя и начала работы штатной системы обогрева температура воздуха в салоне повышается до приемлемых величин и поддерживается в дальнейшем.

Преимущества и недостатки

Обогреватель Планар выручает многих шоферов. Дальнобойщики, водители рейсовых автобусов, путешественники вынуждены много времени проводить в кабине автомобиля. В холодное время года обогрев салона за счет работы двигателя оказывается недостаточным. Планар решает эту задачу.

• За час отопитель в зависимости от его мощности нагревает от 34 до 120 куб. м. воздуха.
• Планар экономичен – при столь высокой эффективности расходует не более 29–42 Вт. Такой же объем нагретого воздуха требует от 0,24 до 0,37 л солярки в час.
• Планар эффективен при очень низких температурах за бортом – ниже -20 С.
• Установка работает без ограничений во времени. Автоматически выключается при достижении указанной температуры и включается при снижении. Отключить прибор можно вручную.

Недостатки отсутствуют. Автономный автомобильный отопитель Планар полностью соответствует своему назначению.

Обогреватель используют не только в автомобилях, но и для обогрева бытовок, фургонов, будок, палаток.

Как пользоваться прибором

Управление прибором осуществляется благодаря пульту дистанционного управления. Запуск и управление прибором осуществляется путем нажатия кнопок на пульте ДУ.

При использовании «Планара» существуют отдельные тонкости, соблюдение которых позволяет предотвратить возникновение технических проблем.

1. Запрещается прокладка трубок топливопровода внутри салона автомобиля.
2. Обогреватель запрещается использовать в закрытых помещениях, для безопасности эксплуатации помещение или салон автомобиля должны быть оборудованы огнетушителем.
3. Если обогреватель подключен к топливной системе автомобиля, то при заправке машины его следует отключать.
4. После выключения повторное включение устройства разрешается не ранее, чем через 10 секунд.
5. Рекомендуется чаще использовать прибор на полную мощность, что позволяет производить очистку воздуховодов и топливопроводов обогревателя.
6. Прибор нельзя отключать ранее окончания цикла продувки.
7. В летний период рекомендуется сливать топливо из топливного бачка устройства.

Возможные поломки

В процессе эксплуатации могут возникать различные неисправности автономки “Планар”. Система перед каждым запуском проводит диагностику всех устройств, и если есть поломка, она сообщит об этом миганием светодиода на пульте управления. Далее по этому коду можно узнать, что же именно вышло из строя. Можно отремонтировать или же заменить этот элемент.

В инструкции к устройству производитель указывает все возможные ошибки автономки «Планар» и объясняет, как устранить поломку. Но могут возникать и другие поломки, которые невозможно диагностировать при помощи электроники. Так, возможна потеря герметичности теплообменником вследствие его прогорания. Происходит прогар уплотнительных прокладок. Возможно снижение производительности за счет образования нагара внутри теплообменника. Эти поломки можно диагностировать визуально.

В процессе работы могут возникать поломки отдельных блоков – замена их может осуществляться без необходимости демонтажа устройства. Это может быть топливный насос, свечи накаливания, пульт. Достаточно посмотреть коды ошибок автономки «Планар» и можно будет без труда найти вышедший из строя элемент.

Инструкция по эксплуатации отопителя Планар

Установить и запустить Планар можно самостоятельно, но если нет опыта работы с обогревательными системами, нужно пригласить специалиста.

При включении Планар проводит тестирование, и если все элементы исправны, начинает розжиг. Сначала выполняется продувка камеры, затем подается солярка и воздух. Горелка работает, пока датчик не зафиксирует выставленное значение. После этого аппарат отключается, если не работает в режиме по мощности.

После отключения вручную Планар автоматически вентилируется.

Техника безопасности

Во время заправки Планар необходимо выключить

Кабина или автомобильный салон – очень небольшое помещение. Соблюдать технику безопасности нужно строго:

• в машине должен быть огнетушитель, в бытовке или гараже – хотя бы ведро с песком,
• прокладывать топливный провод внутри салона или кабины запрещается,
• во время заправки аппарат выключают,
• во время ремонтных и сварочных работ отопитель отсоединяют от аккумуляторной батареи,
• до окончания продувки отключать прибор от электросети запрещается,
• после остановки прибора повторное включение выполняют не раньше, чем через 5–10 секунд.

Ошибки автономки «Планар»

Рассматриваемое автомобильное приспособление для обогрева зимой весьма полезно, а иногда и незаменимо. Однако некоторые автомобилисты не спешат его устанавливать, опасаясь некорректной работы при возникновении нестандартных ситуаций.

Хочется отметить, что разработчики учли все возможные особенности эксплуатации аппарата в различных условиях. Например:

• Работа обогревателя постоянно контролируется автоматикой. При возникновении неисправностей начинает гореть светодиодный индикатор красного или желтого цвета.
• В случае чрезмерного нагрева теплообменника контрольный блок просто отключит устройство.
• Если автономка «Планар» не запускается, автоматика произведет несколько повторных попыток. В случае неудачи выдается предупреждение о возникшей неполадке.
• Иногда горение в рабочей камере может прекращаться самопроизвольно. Это также ведет к автоматическому отключению горелки и всего прибора.

Автомобильный отопитель планар 4ДМ-12 и 4ДМ-24

Широкой популярностью пользуется воздушное отопительное устройство Планар, производимое в Самаре. Если в автомобиле недостаточно тепла, оно является незаменимым помощником, даже в самую лютую зимнюю отечественную погоду. В салоне небольшой легковой модели или просторного фургона за короткий временной промежуток максимально комфортно становится водителю и пассажирам.

Работа устройства базируется на простом принципе – затягивание окружающих воздушных масс внутрь нагревающей камеры. Когда сгорает топливо, выделяется тепловая энергия. Она направляется на нагревания воздуха, который затем поступает внутрь салона.

Инструкция по эксплуатации отопителя Планар

Установить и запустить Планар можно самостоятельно, но если нет опыта работы с обогревательными системами, нужно пригласить специалиста.

При включении Планар проводит тестирование, и если все элементы исправны, начинает розжиг. Сначала выполняется продувка камеры, затем подается солярка и воздух. Горелка работает, пока датчик не зафиксирует выставленное значение. После этого аппарат отключается, если не работает в режиме по мощности.

После отключения вручную Планар автоматически вентилируется.

Техника безопасности

Во время заправки Планар необходимо выключить

Кабина или автомобильный салон – очень небольшое помещение. Соблюдать технику безопасности нужно строго:

• в машине должен быть огнетушитель, в бытовке или гараже – хотя бы ведро с песком;
• прокладывать топливный провод внутри салона или кабины запрещается;
• во время заправки аппарат выключают;
• во время ремонтных и сварочных работ отопитель отсоединяют от аккумуляторной батареи;
• до окончания продувки отключать прибор от электросети запрещается;
• после остановки прибора повторное включение выполняют не раньше, чем через 5–10 секунд.

Источник

КАТАЛОЖНЫЕ НОМЕРА ИЗДЕЛИЙ (СБОРОК и ДЕТАЛЕЙ)

• Планар 2Д каталог деталей и сборочных единиц (КДС)1.61 Мб (Добавлен 13.11.2018)
• Планар 4ДМ каталог деталей и сборочных единиц (КДС)1.43 Мб (Добавлен 28.08.2012)
• Планар 4ДМ2 каталог деталей и сборочных единиц (КДС)995.42 Кб (Добавлен 27.04.2016)
• Планар 44Д-12/24 каталог деталей и сборочных единиц (КДС)1.32 Мб (Добавлен 12.03.2019)
• Планар 8DM каталог деталей и сборочных единиц (КДС)1.24 Мб (Добавлен 15.02.2019)
• Планар 9D каталог деталей и сборочных единиц (КДС)804.92 Кб (Добавлен 18.04.2018)
• Бинар-5-Компакт каталог деталей и сборочных единиц (КДС)700.55 Кб (Добавлен 16.08.2016)
• BINAR-5S каталог деталей и сборочных единиц (КДС)932.63 Кб (Добавлен 07.11.2017)
• Теплостар 14 ТС МИНИ каталог деталей и сборочных единиц (КДС)811.34 Кб (Добавлен 11.10.2019)
• Теплостар 14 ТС МИНИ каталог деталей и сборочных единиц (КДС)1.17 Мб (Добавлен 30.03.2018)
• Теплостар 14 ТС каталог деталей и сборочных единиц (КДС)4.05 Мб (Добавлен 14.01.2019)
• Подогреватель 30 SP- 24 каталог деталей и сборочных единиц (КДС)1.05 Мб (Добавлен 18.10.2019)

«Планар» — воздушный отопитель

Автономный отопитель «Планар» торговой марки «Адверс» (под ней же выпускаются обогреватели «Бинар» и «Теплостар») – один из самых популярных обогревателей, представленных в автомобильных магазинах Москвы. Он имеет ряд преимуществ:

• Неограниченное время обогрева;
• Возможность предпускового разогрева;
• Экономный расход топлива (дизеля);
• Эффективное действие даже при очень низких температурах на улице;
• Возможность подогрева не только салона, но и грузового отделения.

Для чего нужна автономка «Планар»

Автонагреватель служит для обогрева салона и грузовых отсеков авто в короткие сроки, а также для поддержания постоянной температуры, например, при длительных стоянках.

Принцип работы воздушного отопителя «Планар»

Обогреватель работает на дизеле независимо от двигателя машины. Устройству требуется подключение к току (количество вольт зависит от разновидности).

Отопитель Планар 9д-24

После запуска насос обогревателя «Планар» подает топливо (дизель) в камеру сгорания, в которой возникает топливно-воздушная смесь, легко воспламеняемая через штифт накаливания. В результате этого образуется энергия, которая через теплообменник нагревает сухой воздух. Если подключен внешний датчик, обогреватель может автоматически поддерживать нужную температуру воздуха. Побочные продукты не попадают в кабину, а выводятся наружу через выхлопную систему авто. В случае поломки на пульте отображается код неисправности.
