Основные причины отключения
На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.
На сегодняшний день известны следующие причины того, почему изделие выбивает:
- В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
- Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
- Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
- Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
- Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
- Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
- Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети, чтобы узнать, в каком месте нужно осуществлять монтаж.
- Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
- Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
- Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки, после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.
Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение:
В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.
https://youtube.com/watch?v=C6IBlWCRbLw
Особенности применения дифавтоматов
Чтобы не монтировать по отдельности УЗО и автомат для стиральной машины или для бойлера, можно эти два коммутационных аппарата заменить одним устройством. Это весьма популярный, получивший широкое применение в электрической бытовой сети дифференциальный автомат.
Устройство является комбинированным в одном корпусе и совмещающим защитное действие и УЗО, и автомата.
Дифавтомат имеет один недостаток, это высокая цена. Именно поэтому многие предпочитают ему два поставленных последовательно коммутационных аппарата (УЗО и обычный автоматический выключатель).
Но стоит только представить, сколько понадобится автоматов и УЗО для ванной, если у некоторых там располагаются и стиральная машинка, и водонагреватель, и электрический котёл. А в частных домах зачастую помещение является смежным с баней, где есть печь. Какой должен быть распределительный щиток, чтобы уместить в себе такое количество автоматики. Может получиться так, что на дин-рейке не хватит места для всех устройств. Поэтому и рекомендуется ставить на стиральную машинку, бойлер и другую бытовую технику в ванной комнате отдельный дифавтомат.
За и против УЗО или дифавтоматов на следующем видео:
Почему выбивает УЗО при включении
Чаще всего срабатывание защиты вызывается неисправностями в электропроводке или нарушением изоляции электроприборов и появлением тока утечки. Давайте рассмотрим случаи рабочего срабатывания УЗО, сразу при включении.
4) Повреждение питающего кабеля
Одна из причин, почему срабатывает УЗО — это повреждение электропроводки. Например, вы сверлили стену и повредили проложенный внутри кабель.
Этот вид повреждений обнаружить и устранить труднее всего. В некоторых случаях придётся заменить часть проводов или всю электропроводку целиком.
Это повреждение может произойти в разных ситуациях:
- попадание влаги в распредкоробку;
- нарушение изоляции во время проведения ремонтных работ;
- перегрев скруток и нарушение изоляции в распределительных коробках;
- при выполнении проводки открытым способом на чердаке её могли погрызть мыши.
| Информация! Старая проводка выполнялась проводами в резиновой изоляции, которая за много лет эксплуатации может пересохнуть и потрескаться, в результате чего мог появиться ток утечки из-за отсыревшей стены. |
5) Неисправность электроприбора
Самой частой причиной отключения УЗО является неисправность электроприбора (стиральной машинки, водонагревателя и т.п.). При нарушении изоляции заземлённого корпуса, повреждении вилки или розетки появляется ток утечки, вызывающий срабатывание защиты.
Для определения неисправного устройства отключаются все электроприборы, подключённые к сработавшему дифференциальному реле. При отсутствии срабатывания производится последовательное подключение приборов к сети до повторного отключения УЗО. Устройство, вызвавшее срабатывание защиты, является неисправным и подлежит ремонту или замене.
6) Попадание человека под напряжение
При прикосновении человека к токоведущим частям через него начинает идти ток утечки. Это нарушает равенство токов, протекающих через УЗО и приводит к аварийному отключению.
Подобная ситуация возникает при прикосновении не только к фазному, но и к нулевому проводам. Напряжения на нулевом проводе недостаточно, чтобы нанести электротравму, но тока утечки, проходящего по цепи “ноль-человек-заземлённые конструкции” достаточно для аварийного отключения.
Поиск и устранение неисправности
Если сработал дифференциальный автомат можно попробовать его включить повторно. Это позволит исключить случай срабатывания при скачке напряжения. Если попытка не увенчалась успехом, то нужно отключить потребителя из розетки, которую контролирует дифавтомат и повторить попытку включения. Получилось включить? Значит проблема в изоляции потребителя.
В том случае, когда попытка не удалась и аппарат как и прежде срабатывает, нужно искать причину дальше. Теперь можно открутить отходящие провода L и N от аппарата и таким образом проверить его работоспособность, без нагрузки. Исправное устройство должно включится и сработать при нажатии на кнопку «ТЕСТ».

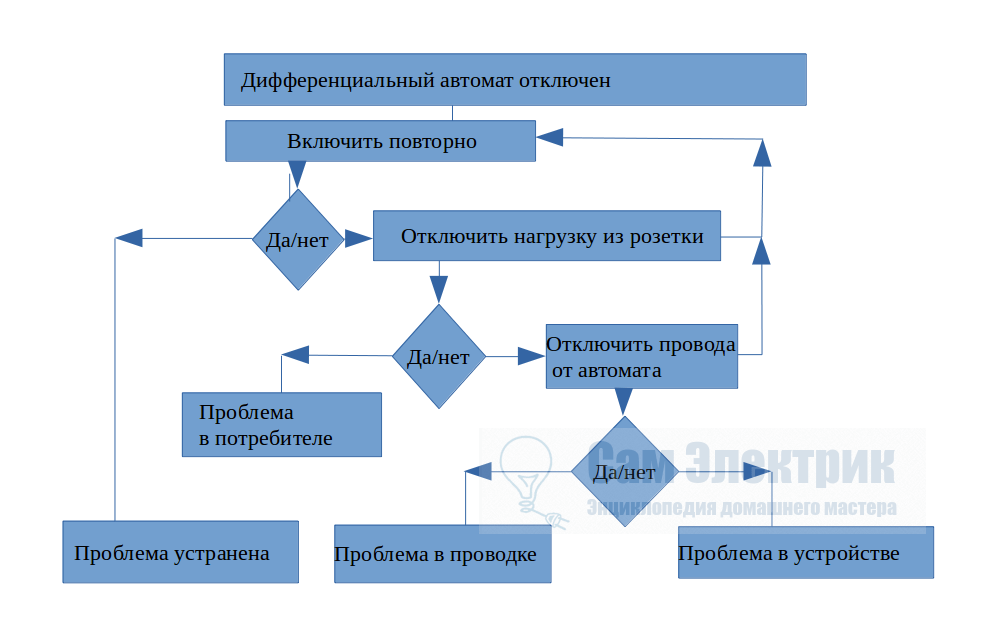

Алгоритм поиска причины срабатывания дифференциального автомата предоставлен на схеме:
Также рекомендуем просмотреть видео, на котором наглядно демонстрируются частые ошибки при подключении дифференциальной защиты, в результате чего выбивает аппарат:
Вот мы и рассмотрели основные причины, почему срабатывает дифавтомат в щитке. Надеемся, теперь вы знаете, что делать, чтобы решить проблему!
Обязательно прочитайте:
- Ошибки при монтаже электропроводки
- Почему срабатывает автоматический выключатель
- Причины срабатывания УЗО в щитке
- Как подключить дифавтомат
Недо- и перенапряжение
Не обязательно, но желательно дополнить свой вводный щит реле напряжения, который обесточивает проводку при выходе за пределы допустимого напряжения сети. В последнее время проблема отгорания нулевого провода от перенапряжения особенно актуальна, т.к. наши квартиры стали перенасыщены мощной техникой. Проводка оказывается под напряжением свыше 300 В, а это не только смертельно опасно, но и приводит к сгоранию дорогостоящей техники.
Если нет возможности установить реле напряжения есть альтернативный вариант: индикатор напряжения сети. Его втыкают в ближайшую к счетчику розетку. При срабатывании любого из приборов защиты все вилки вынимают из розеток, выключают свет и пробуют включить автомат. Если табло индикатора показало 245 В — следует вызвать аварийку и оповестить соседей.
В заключение мы хотим напомнить о том, что есть два золотых правила:
- Любой защитный автомат должен разрывать все проводники.
- Все потенциально аварийные приборы должны быть подключены через свой автомат.
Эти правила должны обязательно соблюдаться, особенно, если вы живете в многоквартирном доме.
Наверняка многие сталкивались с ситуацией, когда при включении СВЧ выключается автомат рядом с счетчиком. Факторов способных вызвать это очень много, от обычной неполадки электроприбора вплоть до плохого контакта в счетчике либо в самом автомате. Попытаемся разобраться с тем, какие неисправности микроволновой печи могут послужить причиной к этому, и какие методы устранения данной проблемы существуют.
Кратко – о предназначении устройства защитного отключения и его устройстве
Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.
Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания
Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.
УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции
Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.
Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.
УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.
Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».
Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.
Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе
Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.
Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.
Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.
На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.
Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.
Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.
Принципиальная электрическая схема дифференциального выключателя (УЗО).
Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.
Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.
Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами
Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током
На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.
Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.
Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.
Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.
Причины, по которым выбивает автоматический выключатель
Таких факторов может быть несколько, подробно разберемся с каждым из них.
Превышена допустимая нагрузка
Каждый автомат имеет свои характеристики, которые отражаются на его корпусе. Один из таких показателей – номинальный ток, который может пропускать устройство. Если этот ток превышен, через некоторое время выбивает автомат: это сработал автоматический тепловой расцепитель, чтобы защитить электропроводку.
Существует два способа решить эту проблему:
- Самый простой способ (и самый рекомендуемый электриками) – это поочередно включать электрические приборы в сеть, чтобы избежать перегрузок. Например, если у вас установлен автомат на 16А, он способен «выдержать» нагрузку в 3,5 КВт;
- Можно заменить автоматический выключатель более мощным, например, установить устройство на 25А. Автомат больше не выбивает, поскольку он рассчитан на нагрузку в 5,5 КВт. Но такой способ решения проблемы применяется только в том случае, если старая проводка была поменяна на более мощное сечение (минимум 2,5 квадрата для медных жил).
Обратите внимание! Если произошло отключение по перегрузке, повторно включить автомат можно будет только спустя некоторое время, когда остынет тепловой расцепитель
Произошло короткое замыкание
Еще одной распространенной причиной, по которой выбивает автомат – это короткое замыкание. КЗ может возникнуть по нескольким факторам и в различных местах. Разберемся в этом вопросе детально.
Короткое замыкание в электроприборах обнаружить очень легко. Обычно, если в любом электрическом приборе произошло короткое замыкание, он перестает работать. Также показателем является почерневший корпус или оплавленные провода. В этом случае достаточно отключить прибор от сети и включить автомат, он выбивать не будет.
Если же явных признаков КЗ нет, следует отключить все электроприборы. Включив напряжение, поочередно включить потребители. При включении замкнутого прибора в сеть, автомат снова выбьет или обнаружится, что потребитель неисправен.
Если все нормально, попробуйте включить освещение в каждой комнате. Случается, замыкает патрон или лампочка, поэтому выбивает защиту.
Короткое замыкание в электропроводке
Если вышеописанные действия не позволили обнаружить короткое замыкание, возможно, оно произошло в проводке. Найти место КЗ в проводке, особенно если она скрытая, будет гораздо сложнее. Для этого нужно прозвонить каждую линию мультиметром. Но для начала можно проверить распределительные коробки и розетки. Именно в этих местах чаще всего происходит короткое замыкание.
При проверке распределительных коробок и розеток, нужно в первую очередь обращать внимание на оплавленную проводку, оголившиеся концы или разболтавшиеся контакты. Такие недостатки нужно устранить: концы надежно заизолировать, а все контакты подтянуть
Вышел из строя автоматический выключатель
Не стоит исключать ситуацию, когда сам автомат вышел из строя, такое тоже случается. Причиной этому может стать заводской брак конструкции или механическое повреждение корпуса. Бывают случаи, когда просто нужно подтянуть контакты на самом приборе, которые со временем отжались. Если это не помогло, замените автомат аналогичным по номинальному току. Это сделать довольно просто, и не займет много времени. Если отключения прекратились, значит, причину удалось найти и устранить.
Вот, пожалуй, и все факторы, приводящие к тому, что выбивает автоматический выключатель. Их не очень много, но вызвать отключение может любая. Напомним, что если произошло срабатывание защиты, во избежание более серьезных последствий, не стоит откладывать ревизию электрической сети на потом.
Отключение УЗО
В Сети 220 и 380 Вольт часто устанавливается УЗО — устройство, обеспечивающее отключение цепи при выявлении утечки.
Его принцип состоит в сверки входного и выходного параметра тока. Если данные различаются, УЗО срабатывает и отключает участок. Причины выключения УЗО могут быть следующие:
- вышел из строя элемент кнопки «Тест»;
- поломался рычаг включения УЗО;
- появился ток утечки внутри кожуха УЗО;
- возникла видимость тока утечки в нестандартном оборудовании;
- ошибки в подключении.
В обычном режиме срабатывание УЗО вызвано пробитием напряжения на кожух электроприемника или попаданием человека под напряжение.
Что такое дифавтомат, для чего применяют, схемы, как подключить
Почему постоянно выбивает автомат
Основные причины срабатывания:
- перегрузка сети;
- поломка включенного в цепь устройства;
- поломка осветительного прибора;
- неисправность выключателя;
- короткое замыкание.
Перегрузкой называется состояние, когда мощность подключаемых приборов превышает номинальную, на которую рассчитан выключатель.
Чтобы избежать такого случая, нужно внимательно подбирать розеточную группу, к которой будут подключаться мощные бытовые агрегаты.
Подключение сломанного электроприбора также может привести к вырубанию. Когда автомат выбивается из-за включения светильника, проблему стоит искать в цоколе лампы, качестве контакта или трансформаторе светодиодной люстры. В большинстве случаев отключение связано с коротким замыканием.
Срабатывает автомат на счетчике и выключается без лишней нагрузки
Короткое замыкание (КЗ) – это одна из основных причин выбивания. При резком отключении электричества не нужно сразу пытаться подключить автоматический выключатель. Сначала нужно проверить жилы, устойчивость контактов розетки, отсутствие КЗ в патроне (для светильников). Затем следует проверить проводку тестером, неисправный участок должен заменить электрик. После проверки этих факторов можно включать автомат.
Когда потребуется замена
Если подключаемая суммарная нагрузка находится в пределах нормы, а КЗ не было зафиксировано тестером, причиной поломки может быть неисправность автомата или плохой контакт.
Если выключатель периодически выбивает, его советуется заменить аналогичным по номиналу устройством.
Также помочь может подтягивание контактов.
Что делать, если отключается УЗО
Так как подключение УЗО выполняется строго по определенной схеме, то и алгоритм определения неисправности всегда будет примерно одинаковый. В первую очередь надо определиться с причиной – происходит ложное срабатывание или все же отключение производится в штатном режиме.
Здесь надо учитывать как именно может отключаться УЗО.
- Самая явная причина – когда срабатывания происходят сразу же после монтажа УЗО или дополнительной электроцепи (розетки или другой точки). Здесь просто надо перепроверить схему подключения и работоспособность самого устройства. В целом, это ошибки монтажа и подробно на них останавливаться нет смысла.
- Следующий по простоте случай – если в доме нет заземления, а человек коснулся корпуса электроприбора и произошло срабатывание. Это прямая указка на неисправность этого прибора – надо пересматривать его электрооснастку – шнур питания и т.п.
Впрочем, если проводка старая, то есть небольшая вероятность возникновения контакта фазного провода с землей, например с арматурой плиты перекрытия или подобным проводником. В первом случае надо менять УЗО, а во втором – всю проводку (или, как минимум, искать место повреждения и устранять неисправность).
- Если УЗО не включается после срабатывания, то в первую очередь надо вынуть из розеток штепсели всех электроприборов и попробовать снова поднять рычажок устройства. Включение УЗО в рабочий режим говорит о необходимости проверить все приборы – их можно включать в розетки поочередно и тогда неисправное себя сразу покажет. Если УЗО и дальше не включилось, то с его нижних клемм откидываются провода и снова пробуют поднять рычажок. Включение будет говорить про неисправность проводки, а в противном случае это, скорее всего, неисправность самого УЗО.
- Когда устройство защитного отключения просто периодически выбивает в процессе работы, то это самая неприятная в плане диагностики, поломка. В первую очередь здесь надо смотреть, не изменялись ли какие-либо параметры электроцепи. Это может быть появление в доме нового прибора, на мощность которого УЗО не рассчитано или у него импульсный блок питания. Если в цепи ничего не менялось, то надо отслеживать, после чего происходят выбивания – это может быть работа одного из приборов в режиме максимальной нагрузки, повышенная влажность, и т.д. Если нет явной причины, то придется последовательно перепроверять все возможные – от исправности УЗО и правильности подбора уставки до каждого из звеньев защищаемой электроцепи.
2 Почему срабатывает автомат – возможные причины
Срабатывание автоматического выключателя вызывают многие причины, от самых простых до довольно сложных. Найти причину, почему выбивает пробки, не составляет большого труда, приглашать электрика совсем не обязательно. Наиболее часто встречается отключение цепи в квартире, когда включено слишком много потребителей, тогда нагрузка по силе тока превышает максимально допустимую для АВ. Прибор защиты просто выполняет свою непосредственную работу – разрывает цепь, чтобы не произошло повреждения проводки.
Каждый автомат рассчитан на определенную нагрузку: 6 А, 10 А, 16 А и далее. Если одновременно включить несколько приборов солидной мощности, ток может достичь предела большего, чем выдерживает АВ, срабатывает защита. Наиболее распространены автоматы на 16 А, но одновременного включения стиральной машины, бойлера, электрочайника, кондиционера он не выдержит. Происходит отключение, проводка защищена от перегрузки. Если автомат имеет тепловой расцепитель, включить его сразу не удастся, он должен остыть.
Наиболее частая причина срабатывания автомата — превышение допустимой нагрузки
Возможно также, что отключение происходит из-за неисправности самого защитного устройства. Иногда покупается бракованное изделие: на аппарате указан один номинальный ток, а он в действительности выдерживает значительно меньший. Корпус при этом нагревается, что говорит о срабатывании теплового расцепителя. Когда ток нагрузки, при котором срабатывает автомат и номинальный сильно не отличаются, аппарат исправен. На его работу влияет температура воздуха, класс изделия.
Частое срабатывание автомата происходит, если контакт на входе выполнен некачественно. Нагревается контактная пластина, само устройство, срабатывает тепловая защита. Часто корпус около вводных клемм, изоляция проводника оплавлены, что свидетельствует о перегреве из-за плохого контакта, и автомат отключает цепь. Возможно, что следов оплавления нет, но корпус горячий – значит, контакты плохие, но еще не успели подгореть.
Если подключен прибор, и автомат, до сих пор нормально работавший, мгновенно отключил цепь – причина, скорее всего, в поломке электроприбора. Отключаем его, включаем автоматический выключатель и другой прибор в ту же розетку. Если он работает, то причина кроется в неисправности бытового электроприбора. Повторное отключение автомата указывает на другие причины.
Причины частого выбивания автомата иногда кроются в повреждении проводки, отчего происходит короткое замыкание. Фаза и нуль где-то соприкасаются оголенными участками проводов, автомат реагирует на КЗ и отключает сеть. Отключаем всех потребителей, включаем АВ. Если автомат сработал – причина в проводке. Это часто одна из самых сложных неисправностей, найти место короткого замыкания иногда очень трудно, особенно если повреждена проводка в стене.
