Монтаж обшивки кровли OSB
Общие правила:
Перед укладкой OSB необходимо смонтировать поверх контрбруса обрешётку.
Требования к обрешётке:
- Поверхность досок обрешётки должна лежать в одной плоскости, в противном случае перепады высот будут заметны на готовой кровле.
- Для обрешётки используется обрезная, сухая, ровная доска толщиной 20-25 мм и шириной 100-150 мм.
- Расстояние между осями досок – не более 300 мм.
- Доски, на которых стыкуются листы OSB (стыковые доски), следуют прибивать с расчётом, чтобы края OSB стыковались по центру досок.
Основные правила укладки OSB:
- Плиты должны быть сухими и ровными.
- Толщина плит – не менее 12 мм.
- Гвозди по промежуточным доскам обрешётки вбиваются с шагом 300 мм, а по стыковым доскам – в шахматном порядке с шагом 150 мм. Первый ряд должен отступать от края на 10-15 мм, второй, на 15-20 мм.
- При креплении OSB необходимо двигаться от нижнего угла, последовательно вбивая гвозди ряд за рядом.
- Следует оставлять зазор в 3 мм между листами OSB для компенсации возможного расширения плит от влаги и тепла, кроме зазора между короткими сторонами в тех случаях, когда компенсация расширения вдоль плиты обеспечивается конструкцией стыка OSB (паз-гребень).
- При наличии проёмов для дымоходов, обшивку крыши необходимо отодвинуть от дымохода на расстояние, определяемое Строительными нормами для соответствующего типа дымохода.
Критерии выбора
Тип ковра выбирают с учетом уклона кровли и погодных условий
Ковер под ондулин или гибкую черепицу выбирают с учетом следующих параметров.
- Производитель – какой бы вариант ни был нужен, покупать стоит изделие от проверенного изготовителя. Некачественный материал не обеспечивает гидроизоляции. Особенно это заметно в местах крепления и на участках, подвергающихся повышенной нагрузке.
- Угол наклона – крепить наплавляемый ковер на скатах с большим уклоном практически невозможно. Здесь предпочтение отдается традиционному варианту – на гвозди. При малом уклоне ската наплавляемый или самоклеящийся ковер намного удобнее.
- Погодные условия – при высоком уровне осадков лучше брать наплавляемую подкладку. При застывании нижний слой битума полимеризуется, что обеспечивает более высокие гидроизоляционные свойства.
Шаг 3. Выбор и установка подложки
Теперь самое время позаботиться о гидроизоляции. Она необходима в таких сложных местах, как примыкание, стыки и ендовы. Здесь полотна кладут снизу вверх с нахлестом 10 см в продольном и 15 см в поперечном направлении:
Мы рекомендуем вам использовать специально предназначенную подложку, а не рубероид или подобный материал, как это иногда делают. Дело в том, что у них и финишного кровельного покрытия – разные сроки эксплуатации, и даже условия использования!
И подобная попытка сэкономить приведет вскоре к вздутию всего кровельного ковра. Кроме того, ни один производитель не даст гарантии на кровлю, в пироге которой были задействованы материалы сторонних изготовителей.
К слову, до недавнего времени в России подкладочные ковры практически не использовались, да и сегодня немало людей норовят схитрить. Это логично, ведь к моменту строительства крыши часто оказывается, что запланированного бюджета на весь дом не хватает, и приходится идти на уступки
Но, если вы хотите уложить кровельное покрытие из гибкой черепицы и забыть о нем на долгие десятилетия, тогда не отказывайтесь от такого важного элемента
Всегда есть риск того, что вода проникнет в подкровельное пространство, особенно в таких сложных местах, как обход дымовых труб или контакт с установленной антенной. Бывают и внештатные ситуации, когда сильный ветер приподнимает гонты во время ливня.
Тем более, что подобрать кровельный ковер не тяжело, т.к. к нему предъявляются те же требования, что и к черепице: быть устойчивым к перепадам температур, обеспечивать надежную гидроизоляцию и служить долго. А современный рынок предоставляет немало вариантов, как импортных, так и отечественных. Тем более, что многие заводы в России сегодня работают на европейском оборудовании и по качеству продукции не уступают зарубежным аналогам.
Вообще подкладочные ковры бывают двух видов: самоклеющиеся и с механической фиксацией. Самоклеющиеся укладывают в основном в ендовах, а механические раскатывают на оставшейся площади кровли и фиксируют при помощи оцинкованных гвоздей:
Вот процесс монтажа обычного кровельного ковра, который нужно будет фиксировать битумной мастикой:
Вот пример работы с более современным самоклеящимся кровельным ковром:
Так, для ендовы идеально подойдет самоклеющийся гидроизоляционный ковер. И, если скаты имеют наклон больше 18 градусов, тогда продумайте укладку ковра во всех местах вероятных протечек, а это: ребра, хребты, фронтонный свес и все выходы кровельных элементов.
А вот на кровлю с уклоном от 12 до 18 градусов понадобится уже сплошной гидроизоляционный ковер. До этого на карнизных свесах мы рекомендуем положить самоклеющийся битумно-полимерный материал, например, «Барьер», и при этом стремитесь к тому, чтобы сам ковер был без нахлеста – сплошным по всей длине:
Также заранее заизолируйте вентиляционные проходы, зоны вокруг мансардных окон и дымоходов. Перед самим монтажом гибкой черепицы промажьте своими руками битумной мастикой все проходные элементы – это не сложно.
Прежде, как вы начнете укладывать гибкую черепицу, нужно будет также усилить карнизные свесы. Фиксировать их нужно кровельными гвоздями с шагом 10-15 см. Вот на эту тему познавательный видео-урок от компании Технониколь:
Пошаговая инструкция
Начинается процесс с укладки настила из OSB плит, фанеры либо доски. Толщина его зависит от промежутков между стропилами.
| Величина интервала | Единица измерения | Значение для плит и фанеры | Значение для доски |
|---|---|---|---|
| До 60 | см | 1,2 | 2 |
| 60-90 | см | 1,8 | 2,3 |
| 150 | см | 2,7 | 3,7 |
Подготовительный этап
Данный шаг включает укладку основания, а также его проверку на гладкость и твердость. Подкладочный ковер под мягкую кровлю выбирается в зависимости от ее типа. Все элементы настила стыкуются над опорами, стропилами. Между ними делаются зазоры с целью снизить давление на крышу, когда доски будут расширяться под воздействием влаги.
Чтобы не появились плесень или грибок, которые со временем поспособствуют деформации кровельной конструкции, необходимо обеспечить хорошую вентиляцию крыши. Без нее не обойтись, даже если древесное основание понемногу испаряет влагу. Вентиляцию оборудуют так, чтобы вытяжка располагалась как можно выше, выемки для забора воздуха – под крышей.
Основной этап строительных работ
К каждому упакованному рулоны прилагается инструкция по эксплуатации в зависимости от вида материала. Главные требования к правильной укладке сводятся к единому перечню. Монтаж выполняется следующим образом:
Делается сплошная обрешетка под покрытие. Новичкам советуется с помощью обычного мела сделать разметку на дощатом покрытии, чтобы расходовать материал экономичнее и сделать настил ровным.

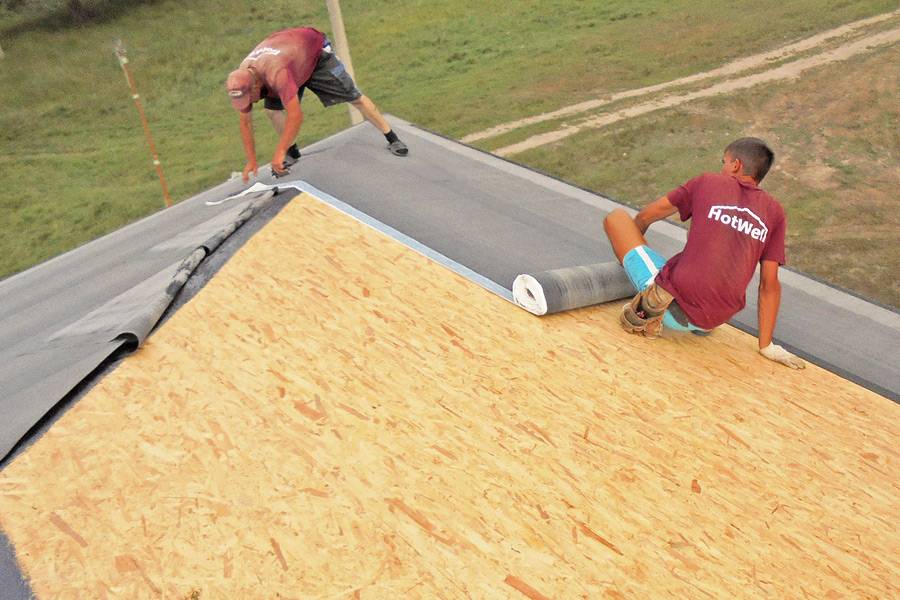

Укладка первого рулона делается параллельно карнизу, начиная от нижней части крыши. Тогда при накладывании материала внахлест и по направлению кверху влага будет стекать с поверхности, не застаиваясь на ней. Следите, чтобы складки или изгибы не просматривались по всей площади полотна. Рулонные полотна натягиваются максимально, чтобы не создавать провесов или бугров.
Края закрепляются при помощи оцинкованных гвоздей, швы герметизируются битумной мастикой. Укладывается вторая полоса параллельно первой, таким образом, чтобы немного перекрыть ее – на 8-12 см. Следующие ряды настила накладываются по направлению к коньку все так же параллельно карнизу. К первому ряд покрытия нужно прикрепить карнизные элементы из металла. Фиксируются они специальными гвоздями либо шурупами, у которых шляпка плоская. Расстояние между ними составляет 10 см. Забивать гвозди рекомендуется зигзагообразно.
На торцах вместо металлических карнизов крепятся рейки треугольной формы либо деревянные планки. Рулонное покрытие накладывается на конек по линии ската. Излишки отрезаются, верхушка фиксируется с помощью гвоздей. С другой стороны конек перекрывается на 15 см и приклеивается к поверхности битумом.
С такой же тщательностью изолируются торец, ендова, дымоход, места стыков и мансардные окна при их наличии. Проверьте, все ли полотна накладываются внахлест, насколько плотно прилегают к предыдущему слою и поверхности деревянного основания. Вдоль ендовы полотно укладывается от одного ската к другому, заводя от участка с минимальным уклоном к большему. Лишние части отрезаются по ендове. Закрепляется материал при помощи клея и гвоздей.
Если размеры полотна оказались меньше поверхности крыши и остаются незаделанные участки, эту оплошность нужно исправлять сразу, чтобы не нарушать герметичности крыши. Снизу трубы дымохода прибивается треугольная рейка из дерева, поверх нее укладывается полотно, промазывая швы битумным клеем.
Фиксируются резиновыми уплотнителями провода для системы кондиционирования и антенн.
Когда весь настил распределен по поверхности крыши и зафиксирован, еще раз проверяется плотность его прилегания и герметичность стыков.
Приведенная инструкция подходит для укладки рулонного материала на поверхность с крутыми и пологими скатами. Единственное отличие состоит в том, что крыша с крутым уклоном застилается не по горизонтали и параллельно карнизу, ориентируясь на конек, а по вертикали, двигаясь от торцевой части и далее с учетом направления ветра. Главное, чтобы места стыковки швов были хорошо промазаны клеем.
Функциональное назначение
Особенностью мягкого кровельного материала является отсутствие жесткой основы. После монтажа покрытие будет повторять все неровности кровли. Это произойдет не сразу, так как мягкой черепице потребуется время для усадки. Однако после воздействия атмосферных осадков и разности температур она примет окончательную форму.
Подкладочный ковер устанавливается для компенсации перепадов уровня крыши. Он монтируется непосредственно перед укладкой мягкой черепицы. Благодаря своим эксплуатационным качествам, подкладочный слой может временно выполнять функции кровельного покрытия.
Помимо этого установка компенсирующей подкладки положительным образом влияет на следующие характеристики:
- Облегчает обустройство ендовы, мест стыка скатов крыши и дымоходов.
- Повышение уровня гидроизоляции. Материал изготовления подкладки не пропускает влагу и не разрушается под воздействием отрицательных температур.
- В зимний период является амортизирующим слоем, который частично компенсирует давление снеговой шапки на мягкую черепицу.
Учитывая эти факторы, производители рекомендуют установку подкладочного ковра. Монтаж теплоизоляции и защиты от влаги не могут полноценно заменить дополнительный слой.
Как укладывать подкладочный ковер
Технология укладки предусматривает несколько этапов работ.

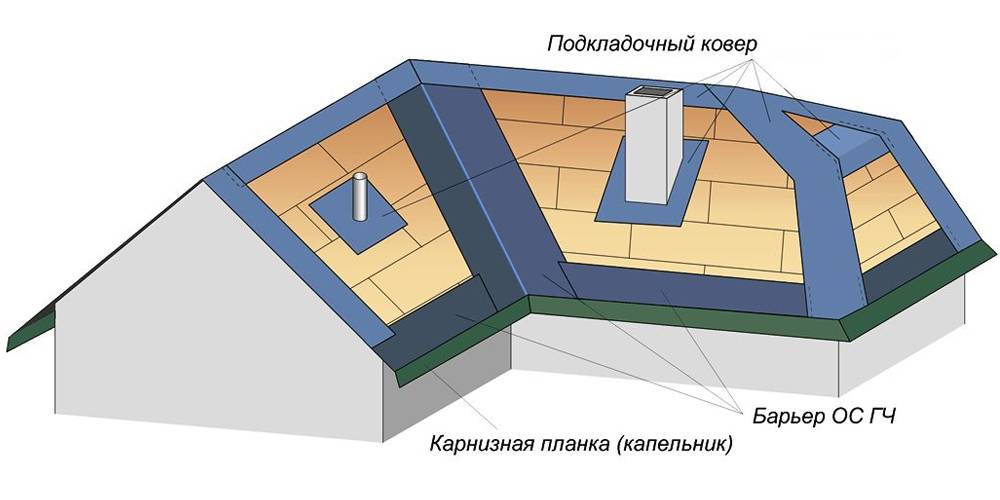

Общая схема укладки.
Подготовка. Перед тем, как укладывать подкладочную мембрану, нужно подготовить основание. Основанием под гибкую черепицу служит дощатая сплошная обрешетка или полностью закрытая поверхность кровли с применением ОСБ или фанеры влагостойкой.
Схема обрешетки.
В сплошной обрешетке обязательно устраиваются вентиляционные зазоры между досками или листами фанеры в 2-3 мм.
Укладка материала в ендове. После подготовки основания, приступают к настилу ковра в ендове. Целое полотно прокладки укладывают так, чтобы на правую и левую сторону от ендовы легли равные полосы.
При застилке ендовы следует добиваться выравнивания краев от середины. Если ширина рулона составляет 1000 мм, значит, с каждой стороны должно быть наклеено по 500 мм прокладки.
Укладка подкладки по свесу и торцам. Если выполняется не сплошная установка подкладочного ковра, следующим этапом настилают мембраны вдоль карнизных свесов и по торцам кровли. Заклеивают полностью ширину вылета плюс 600 мм вглубь кровли. При настиле на карнизах отступают 20 мм от края его перегиба.
Укладка у вентиляционных и печных отверстий. Далее приступают к защите основания вокруг вентиляционных отверстий, выреза под печную трубу и мансардные окна.
Вырез под вентиляцию.
Укладка финишная. После обработки всех сложных стыков и отверстий приступают к настилу материала по всей поверхности кровли. Полосы укладывают снизу вверх параллельно земле с перехлестом 100-150 мм. При фиксации полотна на гвозди соблюдают шаг в 200 мм. Места стыков полотен обязательно герметизируют битумной мастикой или специальным клеевым составом. Настил материала на коньке осуществляется на последнем этапе.
Нюансы монтажа
Смонтировать подкладочный ковер для мастера не сложно. В этом поможет пошаговая инструкция производителя и соблюдение некоторых условий. Во-первых, на результат существенно влияет подготовка основания.
«Между плитами ОСП или влагостойкой фанеры нужно обязательно оставить расстояние 3 мм, для обрезной доски до 5 мм – советует Алексей Воробьев. – Тогда в процессе температурного расширения плит покрытие останется ровным
При работе с самоклеящимся материалом ANDEREP ULTRA особенно важно обеспечить сухость поверхности и соблюсти температурные условия во время укладки»
Для монтажа самоклеящегося материала ANDEREP ULTRA подойдет теплый день – температура окружающего воздуха должна превышать плюс 10˚C. А вот безбитумные монтажные полосы на подкладочных коврах ANDEREP GL PLUS и ANDEREP PROF PLUS «работают» даже и в минус 15 °C. Однако укладывать их также рекомендуется при плюсовых температурах, согласно требованиям инструкции.
Эксперт также рекомендует работать в одних временных и температурных рамках – например, не следует начинать монтаж поздно вечером, когда материал твердеет, а продолжать в следующий полдень
Кроме того, важно, чтобы монтируемая поверхность и каркас здания оказались в едином температурном режиме и произвели усадку – особенно актуально это требование весной
Правильный выбор материала, подготовка к монтажу и укладка подкладочного ковра в соответствии с инструкцией позволят устроить долговечную скатную кровлю, и, если необходимо, без лишних проблем законсервировать стройку на зиму.
Функции подкладочного ковра
Основное отличие мягкой черепицы от обычной — отсутствует жесткая основа. Это значит, что постепенно она начнет воспроизводить все недостатки поверхности. Нарушение проявится спустя некоторое время после того, как произойдет усадка ковра. Но в результате из-за перепадов температуры и воздействия дождя и снега кровельный материал изменит форму.
Чтобы компенсировать неровности и перепады крыши, используют подкладочный ковер. Он представляет собой рулонный материал, основу которого составляет стеклохолст. Стандартная ширина листа подложки под гибкую черепицу составляет в ширину 1 м и до 20 м в длину.
Подкладочный ковер позволяет избавиться от выступов рядом с дымоходом.
Качества материала таковы, что его спокойно можно некоторое время использовать как кровельный материал до тех пор, пока не будет проложен основной.
Кроме того, компенсирующий подклад может выполнять и иные полезные функции:
- Подкладочный материал существенно упрощает установку ендовы — элемента крыши, необходимого для отведения осадков. Также он защищает уязвимые участки — стыки скатов и отверстий для дымохода.
- Зимой подкладочный ковер может частично компенсировать нагрузку, которую оказывает снежная масса на черепицу, что позволит увеличить срок службы.
- Обеспечивает надежную гидроизоляцию. Материал совершенно не пропускает влагу, к тому же обладает устойчивостью к воздействию и высоких, и низких температур.
- Позволяет избавиться от выступов рядом с дымоходом.
- Предотвращает распространенные проблемы вроде протекания на свесах карниза.
Установка тепло- и гидроизоляции позволяет справиться с воздействием температур и влаги, но не дает возможности снизить нагрузку на поверхность кровли и не может стать полноценной заменой подкладочного ковра. Поэтому мастера не советуют пренебрегать прокладочным ковром.

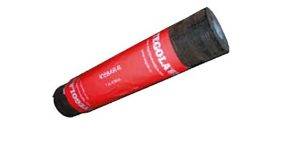

Особенности рулонных полотен
Выделяют 4 вида подстилающих покрытий под мягкую черепицу шинглас в зависимости от варианта креплений. Каждое из изделий имеет ширину 1 метр и изготавливается на основе стекловолокна или полиэфирной ткани.
- Направляемые. Фиксируются с помощью горячего воздуха. Практически не используются ввиду необходимости выполнения высотных работ строительным феном, что создает неудобства.
- Не самоклеящиеся. Их еще называют классическими. Способ крепления – с использованием специального степлера либо гвоздей с большими шляпками обязательно оцинкованных. На места стыков при этом предварительно наноситься особый битумный клей, и только после этого вбиваются гвозди.
- Комбинированные. Применяется предыдущий способ для фиксации верхнего края полосы. Нижняя кромка крепится с помощью самоклеящегося слоя, для этого достаточно просто снять с нее защитную пленку.
- Самоклеящиеся. Не требуют дополнительного крепления благодаря наличию полоски с прочно приклеивающим веществом. Перед началом укладки материала защитная пленка убирается. Покрытие плотно прилегает к основанию и приклеивается. Но при температуре ниже +10 полотно рекомендуется прогреть строительным феном, чтобы приклеить его надежнее.
Характеристики материала от разных производителей отличаются.
| Длина и ширина | м | 1 * 40 | 1*15 |
| Вес | кг | 20 | 33,75 |
| Количество на поддоне | Рулоны/м2 | 30/1200 | 30/1012,5 |
| Прочность на разрыв | Н/50 мм | 300 | 294 |
| Удлинение после растяжения | % | 46 | 40 |
| Сопротивление | Н | 300 | 294 |
| Гибкость | Градус | 25 | 25 |
| Водонепроницаемость | — | + | + |
гидро – изоляция
Подкладочные ковры для скатной кровли
ANDEREP — cовременные инновационные подкладочные ковры, имеющие широкую область применения. Их можно использовать в различных конструкциях скатных кровель, как на вновь возводимых сооружениях, так и при ремонте, а также использовать в качестве временной кровли при перерывах в работе сроком до 6 месяцев.
ANDEREP — НИ КАПЛИ СОМНЕНИЙ!
В отличие от Запада, технологии использования подкладочных ковров для скатной кровли появились в России сравнительно недавно. Даже сейчас далеко не все подрядчики используют данный материал, опрометчиво считая это излишеством.
Без подкладочного ковра
С подкладочным ковром
Многим владельцам частного дома знакомы проблемы, возникающие при неожиданных протечках кровли. Происходят протечки преимущественно весной, в период таяния снега, когда из‑за разницы внешней и внутренней температуры происходит образование наледи. Снежный покров затрудняет сток воды по скату кровли, происходит «застой» воды и она попадает в подкровельное пространство, в зонах прохода вентиляционных шахт и дымовых труб, в местах установки антенн и т.д. Подобная ситуация может также возникнуть при дожде с сильными порывами ветра.
С подкладочным ковром
Подкладочные ковры ANDEREP можно использовать в качестве подкладочного ковра в различных конструкциях скатных кровель, как на вновь возводимых сооружениях, так и при ремонте, а также использовать в качестве временной кровли на срок до полугода при перерывах в работе. Подробнее
Находясь под финишным покрытием кровли битумно-полимерный слой подкладочного ковра надежно защищен от губительного воздействия УФ-излучения, что позволяет ему служить надежным гидроизоляционным слоем долгие годы.
Современные инновационные битумно-полимерные подкладочные ковры ANDEREP существенно отличаются от стандартных подкладочных ковров по структуре, техническим и эксплуатационным характеристикам. При производстве подкладочных ковров ANDEREP используются высококачественные материалы, надежность и долговечность, которых подтверждена лабораторными и практическими испытаниями. Скрыть
Специальная SBS-модифицированная битумно-полимерная смесь делает подкладочный ковер гибким, эластичным и очень надежным. Данная смесь обладает функцией «самозалечивания»: при креплении кровельным гвоздем, битум стягивается вокруг ножки гвоздя надежно герметизируя место прокола.
в системахскатных кровель
Подкладочный ковёр ANDEREP с механической фиксацией:
ANDEREP GL / GL LIGHT / GL PLUS
ANDEREP PROF / PROF PLUS
ANDEREP NEXT FIX
Самоклеящийся подкладочный ковёр ANDEREP:
ANDEREP NEXT SELF
Подкладочный ковёр ТЕХНОНИКОЛЬ с механической фиксацией:
Полимерный подкладочный ковёр ТЕХНОНИКОЛЬ
Самоклеящийся подкладочный ковёр ANDEREP:
ANDEREP NEXT SELF
В системах скатных кровель с финишным покрытием из гибкой битумной черепицы устройство подкладочного ковра необходимо осуществлять по всей площади кровли при любом уклоне крыши.
Самоклеящийся подкладочный ковер ANDEREP монтируется в местах наиболее вероятных протечек (карнизный свес, примыкания, ендова), а также по всей плоскости на кровлях с малым уклоном. Это предотвращает появление возможных нежелательных протечек по причине нарушения температурно-влажностного режима подкровельного пространства либо резких изменений температуры окружающей среды.
На остальную поверхность скатов монтируется подкладочный ковер ANDEREP с механической фиксацией.
Гибкая битумная черепица
Подкладочный ковёр ANDEREP
Деревянный настил (ОСП-3, ФСФ)
Деревянная стропильная система
Деревянный контрбрус для создания вентканалов
Шаговая обрешётка под утеплитель
Плиты из каменной ваты
Гибкая битумная черепица
Подкладочный ковёр ANDEREP
Деревянный настил (ОСП-3, ФСФ)
Деревянная стропильная система
Самоклеящийся подкладочный ковёр ANDEREP:
ANDEREP NEXT SELF
На скатных кровлях с финишным покрытием из штучных материалов (натуральный сланец, керамические, цементно-волокнистые, асбесто-цементные, хризотил-цементные, композитные плитки, дранка) при любых наклонах ската и при сплошном основании используется самоклеящийся подкладочный ковер ANDEREP ULTRA / NEXT SELF.
При монтаже кровли с финишным покрытием из штучных материалов самоклейщийся подкладочный ковёр укладывается по всей площади кровли.
Если монтаж ведется по обрешетке, обрешётка устраивается на смонтированный гидроизоляционный слой, уложенный на сплошной настил.
Финишное покрытие из плиток
Обрешётка под монтаж для финишного покрытия из плиток
Монтаж подкладочного ковра под гибкую черепицу
Технология монтажа будет зависеть от вида подкладочного покрытия и конструкции крыши. Выполняется соответственно сплошным покрытием всей крыши, либо отдельных участков требующих дополнительной герметизации.
Важно: необходимо чтобы ковер и гибкая черепица были изготовлены одним производителем, что позволяет создать наиболее прочный кровельный материал. Так на крышах угол склона которых менее 20 градусов и более 60 градусов требуется сплошное покрытие подкладочным ковром
Так же если кровля имеет сложную конструкцию – много скатов, перегибов то также требуется сплошное покрытие
Так на крышах угол склона которых менее 20 градусов и более 60 градусов требуется сплошное покрытие подкладочным ковром. Так же если кровля имеет сложную конструкцию – много скатов, перегибов то также требуется сплошное покрытие.
Укладка подкладочного ковра под мягкую черепицу может осуществляться как горизонтально, так и вертикально. Горизонтально подкладочный ковер укладывают на крышах с небольшим уклоном, сложных конструкций и присутствием ендов. Монтаж в этом случае начинают производить снизу-вверх. Внахлест между слоями должен быть 10 см. Если в конструкции крыши есть ендова – внутренний угол, то укладку начинают с него. Вертикальную укладку применяют на крышах с крутым скатом, это позволяет избежать образование складок, что может повлиять на конечный результат.
Важно: не следует проводить монтажные работы в холодное время года, так как теряется пластичность материала
Основные нюансы монтажа вызывают все больше вопросов у потребителя. Как уложить подкладочный ковер под гибкую черепицу? Выполнять работы следует в соответствии с инструкцией завода-изготовителя
Здесь следует обратить внимание на ряд особенностей, среди которых необходимо тщательно подготовить основание. Оно должно быть сплошным, изготовленным из фанеры влагостойкой, стружечных плит, доски хвойных пород с зазором не более 5 мм между ними
Важно: перед укладкой следует установить крепление водосточной системы, для предотвращения затекании воды. Укладка закрепляемого подкладочного ковра осуществляется в натяжку, чтобы не было воздушных зазоров, которые могут повлиять на внешний вид кровли, а также ее свойства
Крепление производят специальными гвоздями, которые располагают на расстоянии 20-25 см друг от друга. Края материала закрепляют с помощью специального клея. Укладку подкладочного ковра осуществляют снизу в верх, также, как и монтаж самой черепицы. Самоклеящийся подкладочный ковер используют в том случае если необходимо покрыть большую поверхность, так как его монтаж значительно проще чем закрепляемого. Сначала проклеивают все ендовы сплошным полотном, для большей их герметичности и надежности. После этого проклеивают все карнизные свесы
Укладка закрепляемого подкладочного ковра осуществляется в натяжку, чтобы не было воздушных зазоров, которые могут повлиять на внешний вид кровли, а также ее свойства. Крепление производят специальными гвоздями, которые располагают на расстоянии 20-25 см друг от друга. Края материала закрепляют с помощью специального клея. Укладку подкладочного ковра осуществляют снизу в верх, также, как и монтаж самой черепицы. Самоклеящийся подкладочный ковер используют в том случае если необходимо покрыть большую поверхность, так как его монтаж значительно проще чем закрепляемого. Сначала проклеивают все ендовы сплошным полотном, для большей их герметичности и надежности. После этого проклеивают все карнизные свесы.
Для большей надежности крыши на свесах устанавливают специальные карнизные планки, которые крепят непосредственно под гидроизоляционный материал. Торцевые планки устанавливают поверх подкладочного ковра. Все это позволяет усилить конструкцию крыши.
Укладку подкладочного материала в области конька или дымохода проводят вдоль, таким образом, чтобы был внахлест на противоположную сторону не менее 15 см. Все края проклеиваются и укрепляются планками для большей надежности.
Проводить монтажные работы следует в хорошую погоду при температуре окружающей среды не менее 5 градусов тепла. Несоблюдение этих условий может привести не только к некачественному результату, а также травмоопасным ситуациям.

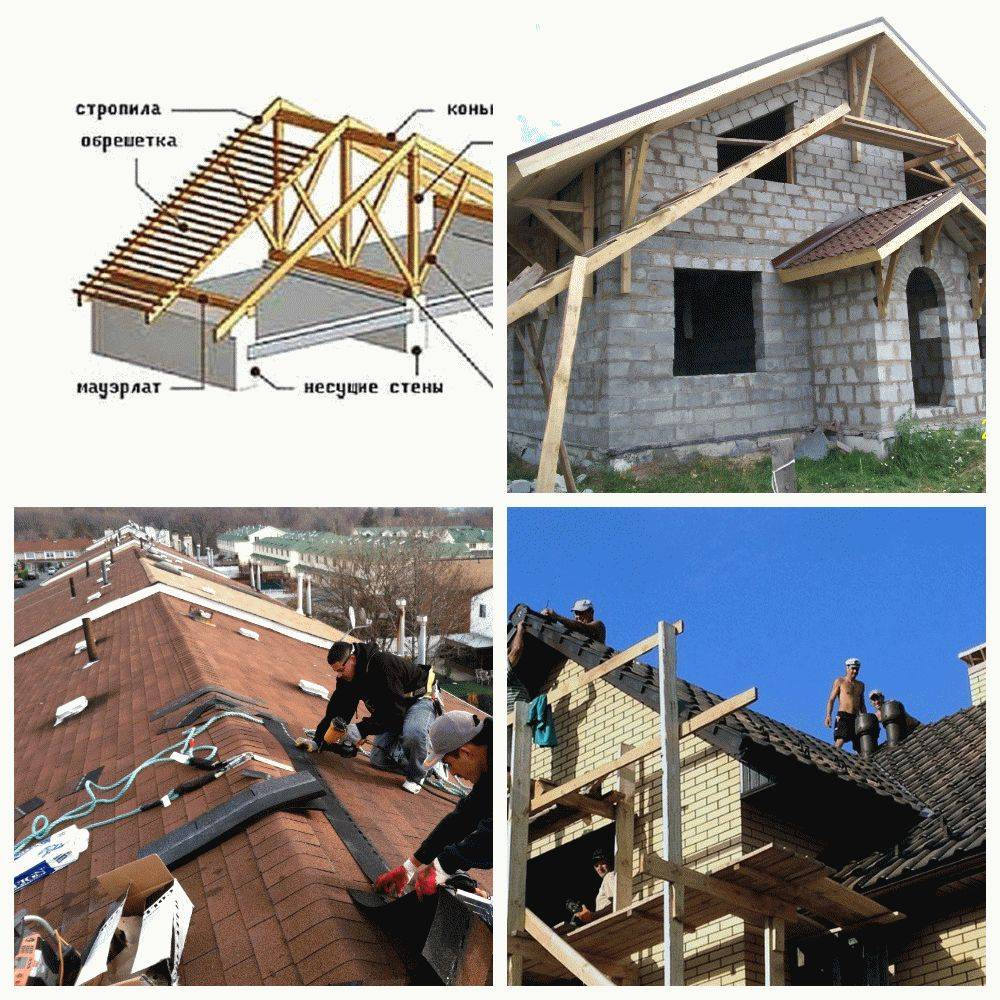

Технология создания обрешетки. Особенности конструкции
Основа любой кровли – это система стропил. Они фиксируются на мауэрлате – опоре, которая монтируется по периметру дома и будет испытывать максимальную нагрузку. Потому мауэрлат должен быть прочным и надежно зафиксированным. Фиксация производится с использованием анкерных болтов. Если стены дома построены не из дерева, а из газобетона или кирпича, то анкеры рекомендуется дополнительно зафиксировать цементным составом.
Мауэрлат для двухскатной крыши
После установки мауэрлата происходит создание стропильной системы. Стропила могут быть изготовлены из дерева, металла и других материалов. Проще всего работать с древесиной, ее легко подогнать к определенным размерам на месте, а для подъема наверх не придется заказывать специальную технику. Стропила устанавливаются с шагом, который определяется, исходя из толщины и ширины материалов, используемых для сплошной обрешетки (если она будет укладываться сразу же на них). Например, при толщине доски 2 см шаг может составлять 50 см. Такой же шаг может быть использован и при укладке фанеры или OSB толщиной 10 см. При чрезмерно большом шаге основание кровли со временем прогнется под весом самого кровельного материала.
Стропильная система
Не стоит забывать о том, что крыша должна иметь вентиляцию. В качестве нее вполне сгодится зазор, который формируется между сплошной и разреженной обрешеткой
Если же доски укладываются на лаги, то важно подумать о том, как сделать продухи. В противном случае под кровельным материалом будет скапливаться конденсат, который окажет негативное воздействие на все элементы, входящие в структуру кровли
Кровельная вентиляция
Гидроизоляция – тоже важный аспект, которым пренебрегать не стоит. Материал, способный удерживать влагу, укладывается на стропила и фиксируется брусками – формируется контробрешетка (разреженная обрешетка).
Теплоизоляция пригодится в том случае, если дом планируется использовать как жилой на протяжении всего года. В случае с временным дачным домиком, где проживать будут только летом, теплоизоляция может и не пригодиться.
Утепление мансардной крыши пенопластом
Крепление материалов обрешетки производится при помощи саморезов. Гвозди используются реже. Однако независимо от того, какой вариант крепежа применяется, шляпки должны быть в любом случае утоплены в основание. В противном случае покрытие, лежащее сверху, может быть повреждено. Крепеж производится с шагом не менее 15 см.
Листы фанеры укладываются вразбежку – их стыки в параллельных рядах не должны находиться в одном месте. Плиты OSB устанавливаются в шахматном порядке, то есть разбежка швов тоже необходима. Стыки продольных швов должны располагаться на брусках обрешетки (контробрешетки).
Размещение листов фанеры или ОСП на стропилах крыши
МОНТАЖ ГИБКОЙ ЧЕРЕПИЦЫ СВОИМИ РУКАМИ
Начнём с того, что укладывать гибкую черепицу более предпочтительно и легче, чем металлочерепицу, хотя и заметно дольше по времени. В первую очередь нужно произвести монтаж стропил. На готовые стропила монтируем сплошное основание. При этом, если в качестве основания применять ОСБ-плиту, нужно использовать плиту с увеличенной толщиной (18мм, допускается 12мм). А ОСБ плита такой толщины достаточно дорогая. Сами производители не редко рекомендуют укладывать основание из обрезной или шпунтованной доски. Несмотрю на цену превышающую ОСБ в два раза.
Но у такого настила есть некоторые недостатки и дополнительные условия: Во-первых нужно тщательно подбирать доски, потому как они могут различатся немного в размерах. Во-вторых доски нужно полностью высушить, а это немало времени.
Гибкая черепица намного чаще укладывается на ОСБ плиты, которые обладают большей влагостойкостью. Завершив монтаж основания под черепицу, приступаем к её монтажу. Предварительно закрепив металлические ветровые и карнизные планки можно стелить подкладочный ковёр. Производители гибкой черепицы настоятельно рекомендуют укладывать подкладочный ковёр по всей площади крыши, но в целях экономии допускают укладку только по коньковым стыкам, ендовым и карнизным частям.
После этого на карнизные части (или как ещё называют стартовые части), предварительно проклеив мастикой настилается стартовый сплошной гонт мягкой черепицы в стык по всей длине карниза кровли, дополнительно прибивая специальными ершёнными гвоздями. После карнизного слоя, монтируется ендовый ковёр, за этим переходим непосредственно к монтажу самой черепицы, от стартового слоя вверх к коньку. Каждый отдельный метровый гонт прибивается к основанию гвоздями. Этот процесс довольно долгий, в зависимости от общей площади крыши. Здесь дополнительно монтируются аэраторы для вентиляции кровельного “пирога” и различные примыкания к печным трубам, при их наличии.
Итак окончив этот этап, в завершении монтируются коньковые части из того же гибкого материала что и карнизные части, только предварительно нарезав их, проклеить мастикой и прибив гвоздями поперёк стыка конька внахлёст.
Разновидности подкладочных ковров
Крупные производители битумной черепицы обычно традиционно занимаются изготовлением и подкладочных ковров, адаптируя их под фирменный кровельный материал. Благодаря подобной адаптации покрытия хорошо контактируют друг с другом, поэтому лучше всего выбирать мягкую битумную черепицу и подкладочный ковер под нее, изготовленные одним производителем.
Самый распространенный размер рулонов подкладочных полотен, поступающих в продажу, составляет в длину 15000 мм и в ширину — 1000 мм.
Подразделяют подкладочный ковер по способам закрепления на сплошной обрешетке кровельной системы. Чтобы разобраться в характеристиках каждого из видов этого материала, необходимо их рассмотреть более подробно:
Самый дешевый и, оттого, видимо – наиболее распространенный вариант, когда подкладочный ковер не имеет клеевого слоя, и фиксируется к обрешетке гвоздями или скобами.
Стандартный подкладочный ковер не имеет клеящего слоя и, естественно, защитной пленки для него. Этот вариант покрытия фиксируется к обрешетке с помощью оцинкованных гвоздей, имеющих большой диаметр шляпки, или же скобами, забиваемыми с помощью степлера. В этом случае, нахлест полотен друг на друга промазывается битумной мастикой. Размер такого нахлеста должен составлять не менее 100÷150 мм.
Другой вариант – имеется самоклеящаяся полоса, предназначенная как раз для герметизации нахлеста соседних полотен.
Комбинированные подкладочные полотна фиксируются на поверхности обрешетки оцинкованными гвоздями по верхней кромке и на самоклеящуюся полосу — по нижней. Самоклеящаяся полоса защищена пленкой, которая снимается при укладке полотна. Такой вариант закрепление полотен значительно упрощает их монтаж на сплошную обрешетку. В некоторых, особо сложных местах полотна дополнительно прибиваются к основе гвоздями.
При кажущейся простоте укладки, самоклеящиеся материалы для подкладочного ковра, пожалуй, самые сложные в монтаже для недостаточно опытного мастера
Ковер на самоклеящейся основе. Фиксация полотен, полностью покрытых клеевым слоем, более надежна, нежели названные выше варианты. Однако, их монтаж более сложен, так как пленка снимается по мере приклеивания материала на обрешетку, и необходимо произвести фиксацию таким образом, чтобы на ковре не образовывалось складок и воздушных карманов. По кромкам, а также в сложных узлах покрытия, самоклеящиеся полотна в некоторых случаях дополнительно прибиваются оцинкованными гвоздями.
Используя этот вид материала, мастер получает возможность создания цельного гидроизоляционного слоя. При монтаже самоклеящихся полотен в холодное время года для повышения адгезионных качеств клеевого слоя его необходимо будет прогреть.
Цены на строительный степлер
строительный степлер
При наплавлении подкладочного ковра покрытие получается практически герметичным. Но вот сам процесс с использованием открытого пламени на деревянной конструкции крыши – очень небезопасен!
Наплавляемый вариант подкладочных полотен. Битумный слой, нанесенный на нижнюю поверхность этого типа материала, перед его укладкой разогреваются с помощью газовых горелок. Причем, наплавляемые полотна хорошо наклеиваются на фанерную поверхность. Этот вариант, создает монолитное гидроизоляционное покрытие, которое надежно защитит конструкцию всего дома от влаги в любое время года
Правда, при огневых работах на деревянной конструкции крыши всегда требуется повышенная внимательность и осторожность. И при отсутствии опыта рисковать все же не стоит
Необходимо уточнить, что на сложных по конструкции крышах могут использоваться несколько разновидностей подкладочных ковров. Например, на ровных больших площадях скатов удобно применять самоклеящиеся полотна, а на стыках скатных поверхностей чаще всего используется стандартный подкладочный ковер, кромки которого фиксируются на наносимую на сплошную обрешетку битумную мастику, а затем прибиваются оцинкованными гвоздями. Вместо мастики, для фиксации краев подкладочного ковра хорошо подходит клей-герметик «Катепал К-36», предназначенный для подобных кровельных и иных гидроизоляционных работ.
