Подключение электроплиты своими руками: схемы подключения в квартире

Видео: Как подключить электроплиту?

Одна фаза

Такое подключение наиболее распространено в многоэтажных домах, однако применять его можно только в том случае, когда стыковка осуществляется трехжильным сечением кабеля для электроплиты с духовкой. Сделать это совсем не сложно и можно справиться с задачей самостоятельно. Для правильного соединения нужно использовать перемычки. Как правило, они есть в комплекте и зажаты болтами в клеммной коробке. Если они отсутствуют, то можно купить медный перемычки с шестимиллиметровым сечением.

Две фазы

Такая схема наиболее распространена в использовании для частных домов, но также подойдет и для использования в квартире. Стыковка осуществляется четырехжильным проводом и для этого 1 перемычка устанавливается на L1 и L2, другая на N4 и N5, L3 и винт для заземления остаются свободными.

Для подключения этой схемы нужно:

• желтую жилу поставить на фазу А, которая состоит из клемм L1 и L2 (их соединение осуществляется с помощью перемычки);
• жила в красной обмотке пойдет на клемму, которая расположена рядом (L3);
• синяя перемычка ставится на нулевые N4 и N5, стыковка которых также осуществляется перемычкой;
• желто-зеленая используется для заземления.

Три фазы

Как правило, такое подключение осуществляется именно в частных домах, а вот в квартирах почти не используется. На вид может показаться, что такое подключение — довольно сложное, однако выполнить его можно даже самостоятельно, не прибегая к помощи специалистов. Выполняется такое подключение кабелем из 4-ех или 5-ти жил. Применяется в таком случае лишь одна шина с целью соединения нулевых клемм, которые расположены рядом

Важно соблюдать определенный порядок подключения жил

Несмотря на то, что все вышеописанные работы по подключению электроплиты в квартире или частном доме можно выполнить самостоятельно, все же важно проконсультироваться со специалистами, чтобы не совершить серьезных ошибок и точно знать, как подключить электроплиту

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

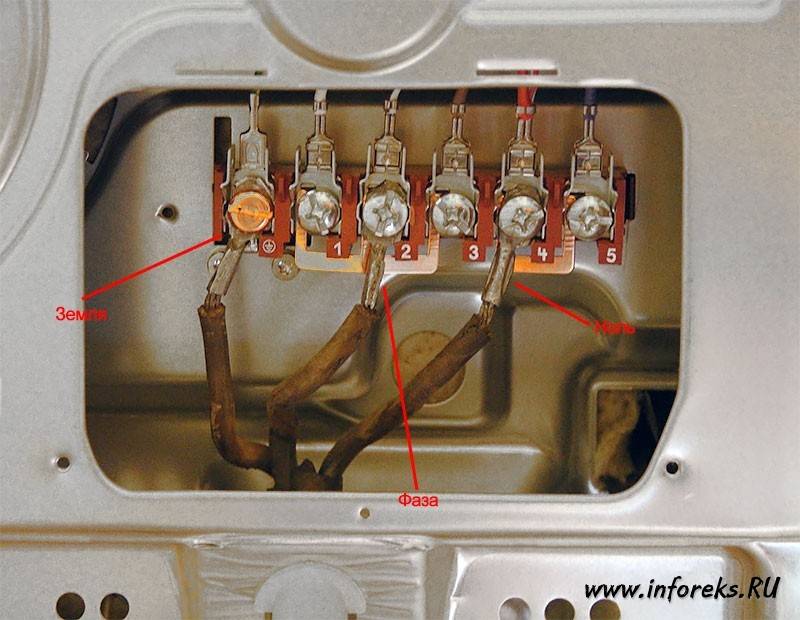

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты

Статья по теме:

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Как правильно заземлить электроплиту

В устаревших электросетях это частенько делают соединением квартирной точки нуля с контактом заземления. Это чревато возникновением аварийных ситуаций. При отгорании данной линии в щитке на прибор поступит высокое напряжение.

Еще опаснее, когда за дело берутся неопытные электрики в сетях, где кабели не помечены цветовой маркировкой. В этом случае фаза с нулем частенько меняются местами. Такое «заземление» сразу образует на корпусе плиты высокое напряжение. Поражение человека электротоком может произойти в любой момент.

Есть несколько вариантов заземления бытовой плиты. На каком остановиться – каждый решает индивидуально.

Чего нельзя делать ни в коем случае

Среди некоторых обывателей бытует мнение, что трубы центрального отопления, сделанные из металла, станут отличной точкой для подключения заземления. Пользоваться таким вариантом нельзя ни в коем случае. Подключение вывода земли к трубе батарей создает опасность для всех жителей дома.

Известны случаи, когда люди получали удар током. Есть и происшествия с летальным исходом, соседи снизу нерадивого владельца электроплиты получали серьезнейшие электротравмы. Даже если устройство находится на первом этаже, и путь тока не несет явной опасности, вода внутри труб является проводником. И риск поражения жителей дома электротоком остается довольно высоким.

Создание заземляющего контура

Правила заземления объектов недвижимости подчиняются строгим нормативам, в которых описана как конструкция шины, так и ее сопротивление и другие параметры. Однако для бытовых условий при защите плиты систему можно упростить. Для создания заземляющего контура следует действовать так.

1. В землю вдоль стены дома на расстоянии от полуметра до метра друг от друга вбиваются три металлических прута диаметром 16 мм и более, длиной 250 мм и более. Как вариант, можно использовать стальные уголки.
2. Создается контур заземления привариванием к свободным концам прутов (уголков) стальной полосы шириной 40-50 мм, толщиной 5 мм.
3. От контура по стене выводится 8 мм стальная проволока. Одним концом она приваривается к полосе, на другой имеет пластинку с отверстием для болта.
4. Проволока выводится до уровня окна квартиры.
5. Изнутри, по полу или выше, выводится кабель заземления плиты.
6. Провод соединяется с пластинкой при помощи болта на высоте не менее 250 мм от земли.

Как подключить конфорки электроплиты мечта с 4 контактами Установленный порядок подсоединения разработан инженерами-специалистами в области электрических приборов и обсуждению не подлежит.

Мнение эксперта Стребиж Виктор Павлович, эксперт по освещению и электрике Любые вопросы задавайте мне, я помогу!

Внешняя сложность не должна пугать домашнего мастера реализация этого подключения довольно легко выполнима при точном выполнении рекомендаций. Если же вам что-то непонятно, пишите мне!

Выберите город

А
Абакан
Адлер
Азов
Александров
Алексин
Альметьевск
Анапа
Ангарск
Анжеро-Судженск
Апатиты
Арзамас
Армавир
Арсеньев
Артем
Архангельск
Асбест
Астрахань
Ачинск

Б
Балаково
Балахна
Балашиха
Балашов
Барнаул
Батайск
Белгород
Белово
Белогорск
Белорецк
Белореченск
Бердск
Березники
Берёзовский
Бийск
Благовещенск
Бор
Борисоглебск
Братск
Брянск
Бугульма
Будённовск
Бузулук

В
Великие Луки
Великий Новгород
Верхняя Пышма
Видное
Владивосток
Владикавказ
Владимир
Волгоград
Волгодонск
Волжск
Волжский
Вологда
Вольск
Воркута
Воронеж
Воскресенск
Воткинск
Всеволожск
Выборг
Выкса
Вязьма

Г
Гатчина
Геленджик
Георгиевск
Глазов
Гойты
Горно-Алтайск
Грозный
Губкин
Гудермес
Гусь-Хрустальный

Д
Дзержинск
Димитровград
Дмитров
Долгопрудный
Домодедово
Донской
Дубна

Е
Евпатория
Егорьевск
Ейск
Екатеринбург
Елабуга
Елец
Ессентуки

Ж
Железногорск
Жигулёвск
Жуковский

З
Заречный
Заринск
Зеленодольск
Златоуст

И
Иваново
Ивантеевка
Ижевск
Иркутск
Искитим
Ишим
Ишимбай

Й
Йошкар-Ола

К
Казань
Калининград
Калуга
Каменск-Уральский
Каменск-Шахтинский
Камышин
Канск
Кемерово
Керчь
Кимры
Кинешма
Киров
Кирово-Чепецк
Кисловодск
Клин
Клинцы
Ковров
Когалым
Коломна
Комсомольск-на-Амуре
Копейск
Королёв
Кострома
Краснодар
Краснокамск
Краснотурьинск
Красноярск
Кропоткин
Крымск
Кстово
Кузнецк
Кумертау
Кунгур
Курган
Курск

Л
Лабинск
Лениногорск
Ленинск-Кузнецкий
Липецк
Лиски
Лобня
Лысьва
Лыткарино
Люберцы

М
Магнитогорск
Майкоп
Махачкала
Междуреченск
Мелеуз
Миасс
Минеральные Воды
Минусинск
Михайловка
Мичуринск
Москва
Мурманск
Муром
Мытищи

Н
Набережные Челны
Назарово
Назрань
Нальчик
Наро-Фоминск
Находка
Невинномысск
Нерюнгри
Нефтекамск
Нефтеюганск
Нижневартовск
Нижнекамск
Нижнеудинск
Нижний Новгород
Нижний Тагил
Новоалтайск
Новокузнецк
Новокуйбышевск
Новомосковск
Новороссийск
Новосибирск
Новотроицк
Новоуральск
Новочебоксарск
Новочеркасск
Новошахтинск
Новый Уренгой
Ногинск
Норильск
Ноябрьск
Нягань

О
Обнинск
Одинцово
Озерск
Октябрьский
Омск
Орел
Оренбург
Орехово-Зуево
Орск

П
Павлово
Павловский Посад
Пенза
Первоуральск
Пермь
Петрозаводск
Петропавловск-Камчатский
Подольск
Полевской
Прокопьевск
Псков
Пушкино
Пятигорск

Р
Раменское
Ревда
Реутов
Ржев
Ростов-на-Дону
Рубцовск
Рыбинск
Рязань

С
Салават
Салехард
Самара
Санкт-Петербург
Саранск
Сарапул
Саратов
Саров
Севастополь
Северодвинск
Северск
Сергиев Посад
Серов
Серпухов
Сертолово
Сибай
Симферополь
Славянск-на-Кубани
Смоленск
Соликамск
Солнечногорск
Сосновый Бор
Сочи
Ставрополь
Старый Оскол
Стерлитамак
Ступино
Сургут
Сызрань
Сыктывкар

Т
Таганрог
Тайшет
Тамбов
Тверь
Тимашевск
Тихорецк
Тобольск
Тольятти
Томск
Троицк
Туапсе
Туймазы
Тула
Тулун
Тюмень

У
Узловая
Улан-Удэ
Ульяновск
Усолье-Сибирское
Уссурийск
Усть-Илимск
Усть-Кут
Уфа
Ухта

Ф
Феодосия
Фрязино

Х
Хабаровск
Ханты-Мансийск
Химки

Ч
Чайковский
Чапаевск
Чебоксары
Челябинск
Черемхово
Череповец
Черкесск
Черногорск
Чехов
Чистополь
Чита

Ш
Шадринск
Шахты
Шуя

Щ
Щёлково

Э
Электросталь
Элиста
Энгельс

Ю
Южно-Сахалинск
Юрга

Я
Якутск
Ялта
Ярославль

Как починить электрическую плиту?

В жарочном шкафу, в зависимости от модификации электроплиты, могут располагаться либо два либо четыре нагревателя \в быту их называют тэнами\. Мощность нагревателей должна соответствовать мощности самого переключателя. При неправильном подборе переключателя мощности к нагревателям жарочного шкафа,- может произойти постепенное подгорание контактной группы в самом переключателе по мощности.

В конструкции электроплит и в самих схемах можно проследить установку терморегуляторов. Терморегуляторы работают по принципу термового реле, при нагревании биметаллической пластины до определенной температуры происходит деформация самой пластины и контакт разъединяется. Здесь должно иметь место правильное соотношение между терморегулятором и нагревателями как самого жарочного шкафа так и отдельных конфорок. Неправильный подбор может привести в результате длительного перегрева, — к разрыву в электрической цепи и срок службы электроплиты будет незначительным.

Так же в электроплитах может устанавливаться моторедуктор. Моторедуктор- электродвигатель с малым вращающимся магнитным полем обмоток статора, в результате обороты вращения ротора малы. Механический привод- редуктор, приводит в вращение сам вертел.

Сигнальные лампы включения и отключения в контакте с терморегулятором,- для предотвращения от перегрева как самих конфорок так и нагревателей жарочного шкафа.

Распространенные ошибки при подключении

Перечислим несколько распространенных ошибок при подключении электроплиты, которые приводят к выходу прибора из строя, пожарам и поражениям электротоком:

1. Подключение через обычную розетку и вилки на 16 А. Для приборов мощностью более 3,5 кВт применяют специальные силовые комплектующие.
2. Подключение через простой автомат с тепловым расцепителем без использования УЗО или дифавтомата.
3. Использование кабеля недостаточного сечения. Эта ошибка приводит к перегреву проводки и ее прогару.
4. Подключение плиты к общей распределительной коробке без выделенной линии питания от щитка.
5. Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать, либо плита вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Подготовка проводки

В самом начале статьи разговор про проводку зашел неслучайно. Во-первых, от нее зависит безопасность всей системы. Необходимо не только грамотно выбрать провода с нужным сечением жил и материалом, из которых они изготовлены, не только корректно соорудить кабель-каналы, но и правильно соединить цепь, в зависимости от выбранного типа. Во-вторых, при подключении электроплиты 98% всего времени уйдет на организацию и контроль корректного подключения этого устройства к сети. Так что, говоря о подключении плиты, имеем в виду грамотный монтаж электроцепи.

Итак, схемы электрических цепей разделяются на 2 основных типа:

Петлеобразная проводка

При такой организации кабель возвращается обратно к силовому щитку. Получается, что все электроприборы, которые будут запитываться от этого кабеля будут соединены между собой последовательно. Однако все мы знаем, что в быту практикуется параллельное соединение потребителей. Именно это позволяет выдерживать уровень напряжения в любой точке проводки, равный 220 Вольтам. Практически все электрические устройства приспособлены для работы как раз с таким напряжением и любое отклонение рождает нерасчетный режим работы (на который не распространяется гарантия при ремонте). Для чего же может пригодиться последовательное соединение? Причин может быть несколько:

• Физическое ограничение по потребляемой мощности. Рассматривается ситуация индивидуального жилого дома. Такие строят, преимущественно, за городом, а там порой, ситуация «со светом» – не фонтан. Либо на дом административно накладывается какой-то лимит, либо устанавливается ограничитель отбора мощности, либо в сети просто нет лишних киловаттов. Иными словами, если наблюдается ситуация дефицита энергии, то некоторые приборы, которые потенциально могут работать при пониженном напряжении, имеет смысл соединить последовательно.
• Необходимость понижения рабочего напряжения в каждом потребителе. Иногда бывает экономически выгодно использовать менее мощные электроприборы (по самым разным причинам). Последовательное соединение позволяет понизить их напряжение, снизив и интенсивность потребления энергии.

Петлеобразная цепь дает ощутимый выигрыш в безопасности. Она лимитирована по мощности, а главное, сила тока, протекающая в ней, всегда будет постоянна. Поэтому последствия короткого замыкания куда как менее губительны.

Лучевая проводка

Это привычный нам всем двухжильный провод, жилы которого подключаются к разным контактам розеток. Он обеспечивает параллельное подключение всех приборов-потребителей. Это дает стабильность и расчетную работу всех задействованных электроустройств. Схема способна предоставить вам столько мощности, сколько приборов-потребителей будет подключено в сеть (в пределах пропускной способности жил проводов, разумеется).

Подключение электроплиты по различным схемам

Большинство современных производителей электроплит поставляют свои изделия в торговую сеть без комплектации сетевым шнуром. Это вызвано современными требованиями электробезопасности, которые подразумевают подключение приборов большой мощности безрозеточным методом – с использованием специальных клеммных колодок.

Этот метод имеет два основных преимущества:

• питающий шнур может быть выбран произвольной длины;
• возможна замена индивидуального автомата на плавкий предохранитель (вставку).

Если длина шнура не превышает 6,0 метров, то электрическое сечение каждой жилы может быть принято равным 4,0 квадратных миллиметра. При большей длине минимальная величина сечения увеличивается до 6,0 квадратных миллиметров и установка плавкой вставки запрещается, а питание производится только через автоматический выключатель.

В принципе электроприбор можно подключать и при помощи специальной пары «вилка-электророзетка». Однако эта электроарматура должна быть рассчитана на ток не менее 32,0 ампер, а использование обычных бытовых вилок запрещается.

Однофазное подключение

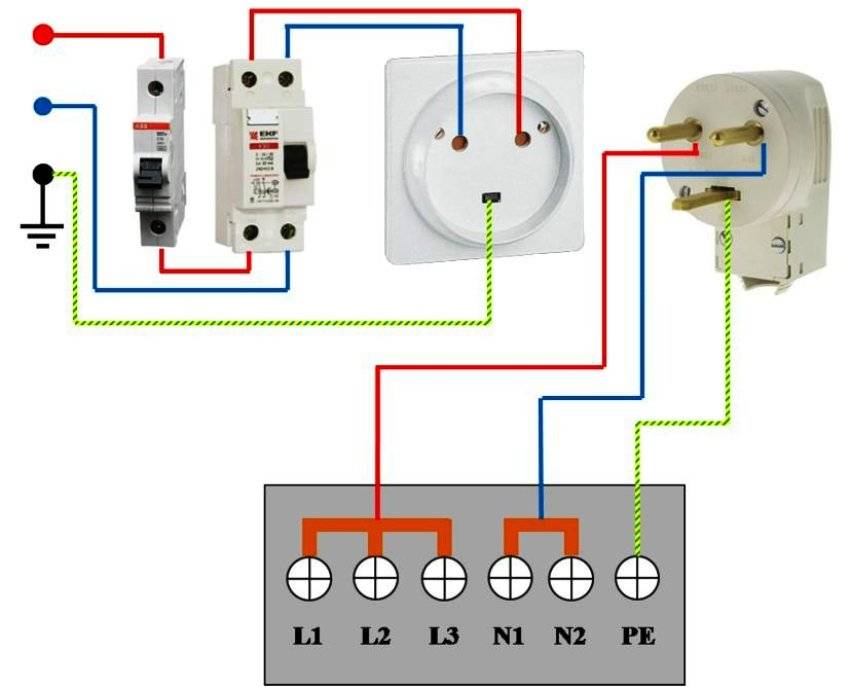

Однофазное подключение (рис. 1) наиболее распространено в городских квартирах многоэтажных домов. Для его реализации необходимо установить соответствующим образом перемычки в клеммной коробке (расположена на задней панели) электроплиты. Все современные модели комплектуются перемычками нужного сечения. Если перемычки отсутствуют, то их необходимо приобрести в магазине электротоваров или вырезать из медной жилы самостоятельно. Минимальное электрическое сечение перемычки – 6,0 квадратных миллиметров.

Рис.1

Согласно схемы, для однофазного подключения необходимо:

• клеммы 1-2-3 соединить перемычками и подключить к фазовому проводу (коричневый, серый или черный цвет) питающего кабеля;
• клеммы 4-5 соединить между собой и подключить к нулевой жиле (обычно окрашена в синий цвет);
• клемму 6 соединить с заземляющей жилой кабеля – для однофазной сети, напряжением 220,0 вольт этот провод обычно имеет меньшее сечение и окрашен в желтый или зеленый цвет.

При выполнении всех соединений (проводов к клеммам и перемычек между клеммами) должен быть обеспечен надежный электрический контакт, для чего гайки в клеммной коробке необходимо хорошо затянуть. При некачественном контакте соединение будет греться, искрить, что приведет минимум к выгоранию изоляции клеммной коробке, а максимум – к пожару.

Подключение питающего кабеля к вилке проводим следующим образом:

• фазный провод подключается к штекеру (клемме) «L»;
• нулевой – к штекеру «N»;
• заземляющий – к штекеру, обозначенному условным значком заземления (в некоторых изделиях заземляющий контакт маркируется «earth» или «РЕ»).

Двухфазное подключение

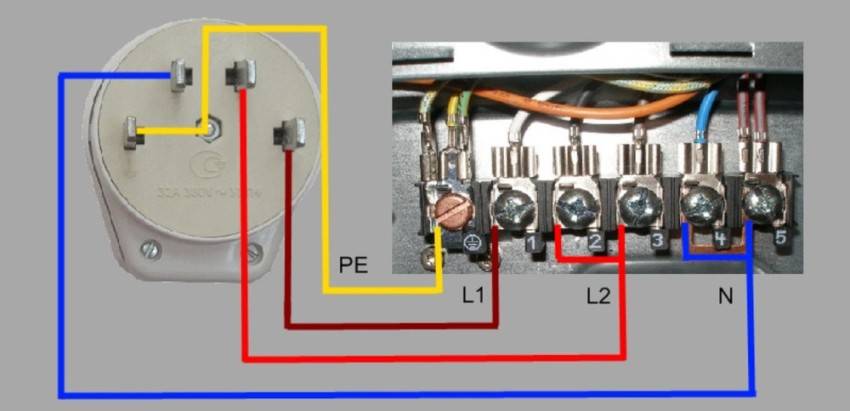

Двухфазное подключение (рис. 2) используется достаточно редко и может быть выполнено лишь в жилых помещениях при наличии в них трехфазной сети. При этом электроконфорки будут подключены к двум фазным проводам, а одна фаза останется незагруженной.

Рис.2

Порядок установки перемычек, подключения к плите кабеля и соединения его с вилкой следующие:

• клеммы 1-2 или 2-3 соединяем перемычкой и подключаем к первому фазному проводу;
• свободную фазную клемму (3 или 2 зависит от того как установлена перемычка) подключаем ко второму фазному проводу);
• установка перемычек (4-5) и подключение нулевого и заземляющего проводов выполняется аналогично однофазной схеме.

Для штепсельного подключения электроплиты по двухфазной схеме необходимо приобрести комплект «вилка-электророзетка» для питания трехфазного оборудования, при этом один штекер вилки буде незадействован.

Трехфазное подключение

Трехфазное подключение (рис. 3) требует наличие трехфазной сети и в основном используется в индивидуальных домах. Как известно их курса общей электротехники напряжение между фазами будет равным 380,0 вольт, а между любой фазой и нулем – 220,0 вольт. Для его реализации потребуется четырех-пяти жильный кабель.

Подключённые кабеля к клеммной коробки следующее:

• между фазными клеммами (1-2-32) перемычки не ставятся, а каждая клемма подключается к фазному проводу;
• установка перемычек (4-5) и подключение нулевого и заземляющего проводов выполняется аналогично однофазной схеме.

Рис.3

При самостоятельном выполнении электромонтажных работ следует знать, что у некоторых моделей клеммная коробка отсутствует, а подключение осуществляется к контактам, расположенным на щитке задней панели.

Подключение к электросети

Электроплиту подключают к сети в зависимости от количества фаз в розетке. На задней панели корпуса в большинстве моделей находится приклеенный шильдик со схемами. В некоторых они выгравированы. При отсутствии схем на самой электроплите последовательность подключения указывается в руководстве, предоставляемом пользователю заводом-изготовителем.

• N1 – однофазное
• N2 – двухфазное
• N3 – трехфазное

Подключение к однофазной электросети производится с установкой между фазами L1 и L2, L2 и L3 перемычек. Прилагаются в комплекте или можно изготовить самостоятельно. Перемычка также ставиться между клеммами 4 и 5 к которой подключается нейтраль N (нулевой провод). Заземление подсоединяется к клемме PE. Розетки и вилки имеют три входа и выхода. Кабель подключается трехжильный – фаза, ноль, заземление.

В некоторых электросетях в помещения подается две фазы. Подсоединение электроплиты к двухфазной сети производится через пару розетка-вилка с четырьмя выходами и четырехжильный кабель: две фазы, ноль, земля. На панели подключения провода к плите перемычки устанавливается только между клеммами L2 и L3, 4 и 5. К L1 и L3 подсоединяют по одной фазе. Ноль подключается к клемме 5. Заземление подводится к точке, обозначенной PE или значком заземления.

В частных домах нередко электропитание подводится трехфазной сетью в 380V. Подключение к ним электроплиты производится через розетку-вилку с пятью входами/выходами. Для этого используется пятижильный кабель. Три жилы подключаются по одной к каждой фазе L1, L2, L3, одна идет на нейтраль N. Пятая жила предназначена к подключению заземления через клемму PE.

Отличие различных панелей подключения кабеля к электроплите интуитивно понятны на схемах. Обозначений может иногда не быть. Особенно у дешевых плит китайского происхождения. Хотя требования к поставкам электротоваров ежегодно возрастают, все же случается, что на рынке можно встретить подделки под известные бренды. Отличить их несложно по массе нестыковок в инструкции с шильдиком на плите и панельной колодкой. Нестыковки в схемах, отсутствие комплектующих сигнал, предупреждающий о некачественном электроустройстве. Приобретая такую плиту, пользователь рискует встретиться с массой несоответствий в схемах подключения не только кабеля к плите.

Все внутренние электрокоммуникации могут иметь от простого не подключения проводов к нужной клемме до неправильного их подключения от колодки. Такие электроплиты опасно подключать самостоятельно. Проверять товара нужно в торговой точке. Сделать этом продавцы могут даже без подключения к сети при помощи тестера.

Монтаж кабеля

Если строители вывели только трехжильный кабель, то для установки специальной розетки для электроплиты или клеммной коробки вам понадобится проштробить канавки в стене для углубления кабеля — эти работы требуют определенных навыков и занимают много времени, но в результате интерьер квартиры не пострадает, а кабель будет скрыт в стене. Перед этим пользователь должен решить, какой тип соединения будет актуальным:

• подключение напрямую;
• монтаж раздаточной коробки;
• установка розетки.

Напрямую

Такое подсоединение электрической плиты специалисты считают самым безопасным, потому что отсутствие дополнительных проводов намного снижает риск перегревания техники. В новостройках строители очень часто не утруждают себя всякими коробками и розетками — они оставляют кабель заизолированным, а остальное пусть решают будущие жильцы.

Через клеммную коробку

Подключение электроплиты своими руками при отсутствии вилки на проводе (такая ситуация характерна для многих современных моделей) возможно с применением клеммной или раздаточной коробки, которая присутствует в новых квартирах повышенной комфортности. Такая коробка устанавливается на стене кухни на уровне не ниже 60 см от пола, а плиту надо ставить не далее 2-х м от нее.

Внутри уже имеется подключение к домашней сети, вам остается только выяснить, как подключить электроплиту. Схема довольно простая: черный провод — это фаза, синий — ноль, а желтый — соответствует заземлению. Подключаем все три жилы к коробке, ориентируясь по цветовой гамме, и получается так, как показано на фотографии.

Проверяем затяжку соединительных винтов и закрываем крышку. В результате наших действий должно получиться, как на фото ниже.

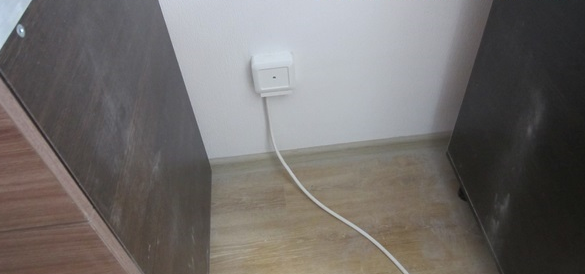

Через розетку

Следующим видом подсоединения электрических приборов к сети является установка розетки специальной конфигурации и с обязательным заземлением.

Сегодня на кухне используют розетки трех основных видов.

1. Российская разработка с верхним расположением провода заземления, его вход развернут на 90° к остальным двум отверстиям.
2. Производства Республики Беларусь — здесь все контакты развернуты на 120°.
3. Европейский вид — два контакта круглого сечения, а заземление плоского и находится внизу устройства. Это устаревший вариант, потому что сейчас многие страны перешли на свои личные виды розеток.
