Параллельное и последовательное соединение
Последовательное соединение двух аккумуляторов. Емкость батареи остается без изменений, выходное напряжение увеличивается в два раза
Если вы используете больше одного аккумулятора, то через батарейные переключатели их можно подключить к цепи независимо, но можно соединить последовательно или параллельно.
При последовательном соединении положительную клемму одного аккумулятора соединяют с отрицательной клеммой другого, а нагрузку подключают к свободным положительной и отрицательным клеммам. Общая емкость последовательно соединенных аккумуляторов не меняется, а выходное напряжение увеличивается. Например, емкость батареи, состоящей из двух последовательно соединенных 12-вольтовых аккумуляторов по 100 Ач каждый, останется 100 Ач, а напряжение увеличится до 24 Вольт.
Параллельное соединение двух аккумуляторов. Напряжение на выходе батареи не меняется емкость увеличивается в два раза
При параллельном соединении, положительную клемму одного аккумулятора соединяют с положительной клеммой другого, затем соединяют между собой отрицательные клеммы и подключают к нагрузке. Напряжение батареи параллельно соединенных аккумуляторов не меняется, а емкость равняется сумме емкостей соединенных аккумуляторов.
Последовательно-параллельное соединение используют когда необходимо создать аккумуляторную батарею большой емкости, но вес каждого аккумулятора слишком велик. В 12-вольтовых электрических системах сначала соединяют последовательно два 6-вольтовых аккумулятора и получают 12 вольт. Затем полученную батарею подключают параллельно к еще двум, соединенным таким же образом 6-вольтовым аккумуляторам. Первое соединение увеличивает напряжение, а второе емкость аккумуляторной батареи.
Последовательно-параллельное соединение аккумуляторов. Два 6-вольтовых аккумулятора соединены последовательно и подключены к еще двум таким же аккумуляторам. Емкость этой батареи будет такой же как у двух параллельно соединенных 12-вольтовых аккумуляторов. Однако 6-вольтовые аккумуляторы большой емкости, легче 12-вольтовых, поэтому их проще устанавливать, менять и обслуживать.
Считается, что при параллельном подключении вышедшая из строя аккумуляторная ячейка может разряжать другие аккумуляторы, а небольшие токи, циркулирующие между аккумуляторами увеличивают уровень саморазряда. Из-за этого 12-вольтовую батарею иногда рекомендуют создавать из последовательно соединенные 6-вольтовых аккумуляторов большой емкости. А если они оказываются слишком тяжелыми, то использовать шесть последовательно соединенных 2-вольтовых аккумуляторов.
Однако при параллельном подключении отказ одной ячейки не ведет к выходу из строя всей батареи. Оборудование контроля позволяет обнаружить неисправный аккумулятор и удалить его. Емкость батареи уменьшится, но аккумуляторы продолжат работать.
Но если ячейка выходит из строя в последовательно соединенной батарее, то после удаления неисправного аккумулятора, напряжение в системе упадает на 6 или 2 вольта (в зависимости от того, из каких аккумуляторов собрана батарея).
Назначение и выбор байпаса
Монтируя биметаллический радиатор в однотрубной системе, обязательно нужно применить байпас. Так называют перемычку между подающей и обратной трубой. Она дает возможность лишнему теплоносителю обходить батарею. Данная схема позволяет избежать запирания стока и следующих за этим неприятностей с управляющей кампанией. Чаще всего байпас делают смещенным: наиболее оптимальное место его расположение — между радиатором и стояком. Если в перемычку врезать кран, это даст возможность проводить регулировку температуры радиатора. Однако в таком случае появляется вероятность перекрывания стояка.
Более эффективное решение – применить нерегулируемый байпас, оснастив регулирующей арматурой непосредственно радиатор. В основном это делают в тех случаях, когда в помещении очень жарко. Если такой проблемы нет, то лучше не снижать эффективность радиаторов, что неминуемо происходит при установке регуляторов.
Автоматическая арматура рассчитана на давление 10 атм. Поэтому при снижении опрессовочного давления ниже 15 атмосфер, эксплуатация не встречается ни с какими трудностями. Превышение этой границы, скорее всего, приведет к выходу приборов из строя. Если без термостата никак нельзя обойтись, а испытательное давление очень высокое, перед запуском контура прибор лучше демонтировать, заменив сгоном. По завершении опрессовочных мероприятий приспособление монтируется обратно, что дает возможность заодно почистить вентиль.
Как сделать двухтрубное отопление в частном доме
Выбор подходящей двухтрубной схемы зависит от площади дома, его этажности, перебоев с электричеством, финансовых возможностей:
- Если в доме часто отключают свет, а хозяева не планируют приобретать генератор, лучше остановиться на гравитационной открытой теплосистеме.
- Для самостоятельного монтажа подойдет плечевая двухконтурная конструкция. Она работает даже при небольших погрешностях.
- Для современных домов часто выбирают коллекторные варианты. Коммуникации можно убрать в стеновые шкафы и под половые стяжки, а гребенки – закрыть в коллекторный шкаф. Несмотря на кажущуюся сложность, домашние мастера монтируют лучевые схемы самостоятельно. В интернете есть много инструкций, как это сделать.
- Для зданий с большими комнатами лучше выбрать кольцо Тихельмана. Его элементы тоже можно спрятать под пол. Но такая тепловая конструкция обойдется недешево.
Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

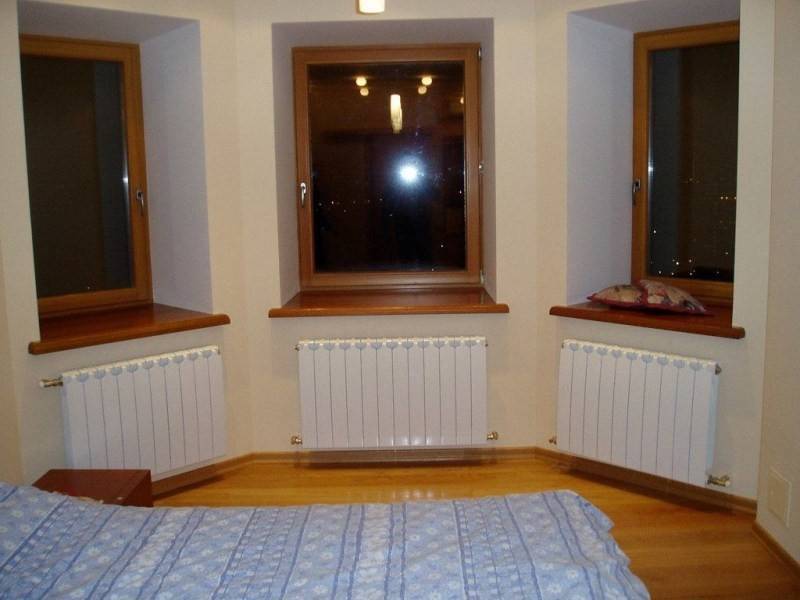

На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
Разновидности отопительных систем
В зависимости от принципа подключения существуют однотрубные и двухтрубные отопительные системы.
Однотрубная система – является наиболее распространенной, так как установлена в большинстве многоквартирных домов. Она представляет собой закольцованную трубу, к которой, последовательно подключены нагревательные элементы.
Называется так, потому что для подачи воды в радиаторы и для возврата ее в котел используется только одна труба. Такой способ подключения имеет ряд своих положительных особенностей и недостатков.
- экономичность, в плане необходимых материалов;
- небольшие временные затраты при монтаже;
Ее недостатками являются:
- Отсутствует возможность верхнего подключения;
- Из-за последовательного подключения, теплоотдача первого нагревательного элемента намного выше, чем у последнего в системе;
- Теплоотдача не может превышать норму, рассчитанную при установке;
Достоинства этого метода подключения:
- возможность регулировать подачу теплоносителя, с помощью установки крана перед радиатором;
- равномерное нагревание всех элементов;
Недостатками являются больший расход материалов и более трудоемкий процесс монтажа.
Какой может быть обвязка из полипропиленовых труб
Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.
Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.
Выбор обвязки заключается в принятии решения по следующим вопросам:
- какая схема системы отопления будет использована (однотрубная или двухтрубная);
- какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).
Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.
по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.
Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.
- обычно в такой системе используется последовательное подключение радиаторов;
- перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.
- используется как параллельное, так и последовательное подключение батарей;
- патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.
Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.
Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.
Список работ по обвязке радиатора
В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.
Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.
Как подсоединить радиатор отопления к полипропиленовой трубе от стояка
Чтобы выполнить обвязку придерживайтесь следующей очередности работ:
муфту с накидной гайкой следует вставить в мультифлекс; специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов
Трубы легко спрятать за гипсокартонными конструкциями
Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.
Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.
Если речь идет о батарее-панели, обычно крепеж можно найти в самом комплекте. Если использовать секционные батареи, заранее подумать о его приобретении.
Совет: два кронштейна или два штыря вполне будет достаточно для закрепления одного обычного радиатора.
Материалы и инструменты, необходимые для монтажа
Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.
Как подключить радиатор отопления с боковым подключением
Смотрите это видео на YouTube
Инструмент и приспособления
Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:
- перфоратор;
- дрель-шуруповёрт;
- сварочный аппарат для полипропиленовых труб;
- молоток;
- уровень;
- рулетка и линейка;
- маркер;
- гаечный и трубный ключи;
- торцевой ключ для сборки секций.
- шнур или намотка для резьбовых соединений;
- герметик.
Материалы
Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:
- Кронштейнов.
- Кран Маевского или автоматический воздухоотводчик.
- Заглушек.
- Запорной арматуры.
Кронштейны
Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.
Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.
Кран Маевского или автоматический воздухоотводчик
В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.
Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель
Гаечным ключом осторожно закручивают кран до упора
Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды
В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей
Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.
Заглушки
Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.
В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).
Запорная арматура
Запорная арматура для радиаторов отопления — это три вида кранов.
Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.
Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.
Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.
Схемы подключения батарей
Существуют следующие виды подключения радиаторов к центральной системе отопления:
- боковое одностороннее;
- диагональное;
- нижнее;
- попутно перехлестывающее, или подключение Тихельмана.
Прежде чем мы перейдем к подробному рассмотрению каждого вида, опишем, как в общем виде выглядит и какие элементы включает радиатор, присоединенный к прямому и обратному стоякам. На рисунке ниже это представлено довольно наглядно. Необходимо пояснить лишь то, что такое байпас. Байпас – это отрезок трубы, меньшей по диаметру, чем остальные. Он соединяет подачу и «обратку» и устанавливается в том случае, когда в однотрубной системе присутствует терморегулятор.
Боковое одностороннее подключение радиаторов
Такая система подключения предполагает боковое одностороннее присоединение радиаторов отопления к прямому и обратному стояку, то есть обе трубы подключаются к одной и той же секции (сверху и снизу). Рекомендуется присоединять подачу к верхней части батареи, а «обратку» – к нижней. Двухтрубная схема, в которой подача горячей воды в систему радиаторного отопления происходит снизу, характеризуется более низкой (примерно на 7%) мощностью.
Боковое одностороннее подключение обеспечивает максимальный прогрев батарей с большим количеством секций или равномерный прогрев всех радиаторов в высотных зданиях, где эти элементы соединяются параллельно.
Диагональное подключение
Диагональная схема подключения радиатора к системе отопления предполагает присоединение стояков подачи и «обратки» с разных сторон: прямую трубу подводят к верхней части нагревательного элемента, а обратную – к нижней. Рекомендуется именно такой порядок, иначе эффективность обогрева помещения снизится по меньшей мере на 10%.
Диагональная схема соединения батарей – это оптимальный подход к организации системы отопления, состоящей из большого количества радиаторов. Горячая вода равномерно распределяется по всему пространству внутри батареи. Теплопотери при этом составляют не более 2%.
Нижнее подключение
Такая схема подключения используется, когда все трубы системы отопления спрятаны под пол. Стояки подвода и отвода теплоносителя присоединяются к нижней части крайних секций нагревательного элемента. Теплопотери при таком способе подключения могут достигать 15%, так как верхняя часть батареи прогревается неравномерно.
Подключение Тихельмана
Система Тихельмана. Нажмите на фото для увеличения.
Схема соединения Тихельмана, или попутно перехлестывающее подключение радиаторов отопления – это та же двухтрубная система, только с установкой сужающих устройств на участках подачи и «обратки». Рассмотрим конкретный пример. Труба подачи от котла имеет диаметр 50 мм. В нее врезается подача на первый радиатор, диаметром 20 мм. После перехода следует отрезок трубы диаметром 40 мм. Далее – 20-милиметровый отвод на вторую батарею. После второго радиатора диаметр стояка меняется на 32 мм. Далее – еще один отвод 20 мм на нагревательный элемент. Диаметр стояка после третьего радиатора – 25 мм. Далее – последний отвод 20 мм и последняя батарея.
«Обратка» собирается по зеркальной схеме: первым подключается к стояку отвода при помощи трубы самого маленького диаметра первый радиатор, последним – последний элемент с диаметром стояка 50 мм.
Таким образом, даже в теплотрассах большой протяженности (большие особняки, гаражи, склады, ангары и т.д.) обеспечивается равномерный прогрев всех радиаторов с минимальными теплопотерями.
Схемы подключения радиаторов
Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.
Радиаторы с нижним подключением
Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.
Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления
Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.
Батареи отопления с боковым подключением
При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.
Вариант №1. Диагональное подключение
Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.
Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе
Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.
Вариант №2. Одностороннее
Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.
Боковое подключение для двухтрубной и однотрубной системы
При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.
Вариант №3. Нижнее или седельное подключение
Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.
Седельное подключение радиаторов отопления
В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.
Системами отопления являются искусственно созданные инженерные сети различных сооружений, основными функциями которых является обогрев зданий в зимнее и переходное время года, компенсация всех теплопотерь строительных конструкций, а также поддержание параметров воздуха на комфортном уровне.
Типы двухтрубных систем
Это нагнетательный контур или контур подачи.
Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их. Наиболее качественного обогрева, комфортных условий проживания можно добиться благодаря использованию двухтрубной схемы. При детальном рассмотрении этого утверждения выясняется, что при правильном подключении приборов и использовании оптимальных диаметров труб в частном доме система обойдется не намного дороже однотрубной.
Двухтрубная вертикальная разводка системы отопления многоэтажного дома Горизонтальная двухтрубная система применяется чаще в одноэтажных или, максимум, в двухэтажных домах.
На рисунке представлены схемы верхней разводки с попутным и встречным естественным движением теплоносителя. Трубы распределяются так, чтобы любым доступным способом способствовать естественной циркуляции. Двухтрубная конструкция с верхней разводкой смотрится более эстетично и это позволяет, чтобы трубопровод прямого тока проходил над дверными проемами во всем здании, как на фото. Подробнее о закрытых системах отопления читайте тут.
Нужно учитывать еще и определенное сопротивление, которое оказывают радиаторы и трубы движению теплоносителя. Таким образом, количество испаряемой жидкости значительно уменьшается. Для частного сектора оптимальным вариантом считается горизонтальная двухтрубная система отопления с нижней разводкой и неестественной циркуляцией теплоносителя
Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры — сразу от котла
Схема двухтрубной системы отопления
Схема с нижней раздачей — вариант для принудительной циркуляции с использованием циркуляционного насоса. Есть и некоторые недостатки: требуется больше материалов, чем для однотрубной магистрали; небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны. Обогревательная двухтрубная сеть с нижней разводкой Главным отличием системы этого типа является подающий трубопровод: двухтрубная система отопления с нижней разводкой схема предполагает его размещение внизу, около обратного. Варианты подключения радиаторов отопления Радиаторы к системе отопления возможно подключать разными способами. Кроме того, возможно обустройство тупиковой разводки и схемы с попутным движением жидкого теплоносителя.
Проектирование Составление схемы обогрева и ее грамотный гидравлический расчет лучше доверить теплотехникам, которые выполняют такую задачу по сложной формуле. При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. На рисунке представлена простая схема двухтрубной отопительной системы с естественной циркуляцией теплоносителя. Но и эффективность у него гораздо выше.
Применение насоса для принудительной циркуляции позволяет использовать в качестве теплоносителя антифриз. Обратку нужно будет смонтировать максимально близко к уровню пола или даже опустить под него. Горизонтальная разводка трубопроводов позволяет провести трубы вдоль поверхности пола, а при необходимости и под полом, что является оптимальным решением для жилых помещений большой площади. Тогда не возникает проблем с размещением расширительного бачка открытого типа в отапливаемом помещении
Именно поэтому ее используют достаточно часто, не обращая внимание на значимые недостатки: неэстетичный вид комнат; большой расход труб и комплектующих; отсутствие возможности обогрева помещений большой площади; проблемы с размещением расширительного бака, который не всегда можно совместить с распределительным; дополнительные расходы на декор, чтобы можно было замаскировать трубы.
