Промывка и опрессовка системы отопления: подробная инструкция

Видео описание опрессовка системы отопления воздухом

В этом видео показана проверка отдельного узла системы с помощью воздуха

Опрессовка на частном участке

Для частных участков чаще всего рабочее давление не превышает 2 атмосфер. Поэтому при проверке используется напор в 4 бара. Во время проведения испытаний можно использовать автомобильные насосы или небольшие компрессоры.

Перед проверкой труб на протечки и устойчивость к давлению требуется слить всю жидкость из системы в большую емкость для повторного использования. Это нужно для того, чтобы в систему не попал теплоноситель с примесями. После этого в контур заливается специальная жидкость со специальными присадками, которые помогают промыть трубы от лишней грязи, накипи или ржавчины.

Перед тем, как промывать систему требуется провести очистку всех водных фильтров и поместить их обратно. Прочистку труб можно делать несколько раз, если это нужно, а температура воды при этом должна быть от 55 до 60°С. После каждого прогона очистителя следует проверять водные фильтры. Промывку можно завершать, если они остаются чистыми после теста.

Опрессовка водой

Если вода после промывки остается чистой, то ее можно использовать повторно для набора давления во время опрессовки. Но для этого следует дать ей остыть до 40-45 °С. Если применяется ручной нагнетатель, то воду нужно заливать в его бак и увеличивать давление в системе с помощью рычага. После того, как оно достигло нужной отметки контур требуется проверять в течение 30 минут.

Аналогично с многоэтажными домами для частных участков также требуется проводить повторный тест системы, если давление упало ниже нормы. Для этого вначале следует найти и устранить протечку.

Если трубы находятся под бетонным покрытием, а на открытых участках течи нет, то нужно искать мокрые пятна на поверхности стен или пола, так как если разгерметизация произошла там, то вода их намочит. Также можно использовать тепловизор для обнаружения течи. Если пятен не видно, а давление падает, то при высоких температурах можно найти проблемное место с помощью этого устройства.

Уровень давления для испытаний

Чтобы рассчитать предельный уровень давления жидкости в трубах, нужно иметь представление о рабочем давлении. Если используются чугунные радиаторы и трубы, то этот показатель достигает 5 атмосфер. А вот в частных домах не может превышать двух атмосфер.

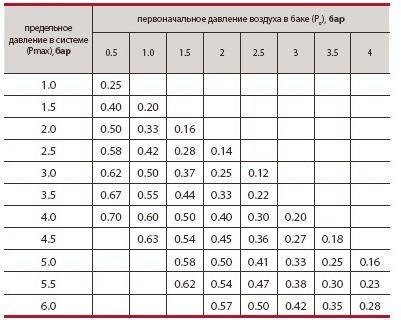

Уровень давления для испытаний

Испытания по продуву труб отопления проводят, увеличивая давление вдвое от нормального значения. При проведении повторных исследований вполне достаточно повышения на 20-50 процентов.

В зависимости от работ, которые придется провести, составляют смету опрессовки отопления. Для этого руководствуются справочником классификатором видов деятельности и продукции.

Становится понятно, что опрессовка системы отопления — гарантия надежности работы зимой. Поэтому не стоит проводить такие важные мероприятия собственными силами. Это может привести к неблагоприятным последствиям. Для качественного исполнения всех этапов испытания стоит обратиться к специалистам, которые не только окажут услугу в соответствии со всеми нормами, но и будут нести ответственность, и проведут гарантийное обслуживание в случае необходимости.

Способы промывки

Перед тем, как промыть систему отопления в частном доме своими руками, потребуется изучить методы и выбрать лучший в конкретной ситуации. Есть пять вариантов промывки:

• химическая;
• дисперсная;
• гидродинамическая;
• пневмоимпульсная;
• гидропневматическая.

При выборе важно учесть преимущества, недостатки и ограничения каждого из перечисленных способов

Химическая промывка

Технология достаточно проста и эффективна. Также ее отличает доступность и низкие финансовые затраты. Но стоит учесть, если в доме установлены алюминиевые элементы отопления, использовать химические реагенты запрещается. Если система и продолжит функционировать после такого испытания, то срок ее службы сильно сократится.

Еще один важный момент: слив реагентов из батарей. Государственные стандарты и правила запрещают утилизировать такие отходы в канализацию. Чтобы соблюсти требования, необходимо купить специальный состав для нейтрализации химических компонентов.

Порядок действий при промывке системы отопления в частном доме своими руками выглядит следующим образом:

1. подбор состава в зависимости от особенностей отопления;
2. приготовление раствора в строгом соответствии с инструкцией;
3. заполнение системы отопления химическим веществом с помощью насоса;
4. прочистка в течение 2—3 часов (период воздействия может меняться в зависимости от типа и сложности загрязнений);
5. удаление раствора из труб, промывка системы отопления  под напором;
6. заполнение системы теплоносителем.

Дисперсная промывка

Метод очень похож на первый. Но для проведения работ используют более современные составы. В этом случае смесь для промывки действует только на загрязнения, не вступая в контакт с материалом труб.

Таким способом промывают батареи из любых материалов. Работы можно выполнять независимо от времени года, но желательно сделать это до начала отопительного сезона. Зимой потребуется специальная техника, которая замкнет систему отопления.

Гидродинамическая промывка

Первые две технологии не всегда могут эффективно справиться с загрязнениями чугунных батарей. Кроме того, их нельзя назвать полностью безопасными для человека и окружающей среды. Гидродинамическая очистка не приносит никакого вреда экологии и позволяет полностью устранить проблемы чугунной системы.

Из недостатков метода нужно выделить его стоимость. Здесь не обойтись без профессионального оборудования, которое обеспечит высокое давление струи воды. Чаще всего так очищают трубы профессионалы. Предварительно в систему загоняют вещество, которое размягчает отложения.

Принцип заключается в снятии налета потоком воды. Сначала теплоноситель сбрасывается из труб, а после подается обратно под высоким давлением. Отслоившиеся загрязнения выводятся при повторном сливе.

Пневмоимпульсная промывка

Для такой очистки потребуется специальный прибор, который создает импульсную волну в трубах, снимающую отложения на внутренних стенках. При этом давление в системе повышается. Вариант подойдет для любых труб, он не повреждает материал батарей. Работы разрешается проводить в любое время, даже в отопительный период.

Гидропневматическая промывка

Еще один метод с использованием специального оборудования. Установка нагнетает в трубы сжатый воздух, который смешивается с водой и взрыхляет все ненужности на стенках. Существует две технологии использования воздуха под высоким давлением:

• Промывка с открытым спускным патрубком. Воздух нагнетается до тех пор, пока из системы не начнет сливаться чистая вода.
• Воздух нагнетается в систему с закрытым спускным патрубком в течение 10 минут. После этого производится слив отработанной жидкости.

Механическая чистка

Промывку отопления своими руками можно выполнить и без использования специального оборудования и реагентов. Для этого из радиатора сливают теплоноситель, снимают батарею и промывают ее в ванной комнате с помощью душевого шланга. Напор воды при этом должен быть максимально возможным. Для большого слоя отложений используют металлические приспособления для чистки.

Перед сборкой системы тем же методом промывают трубы, очищают резьбовые соединения от ржавчины.

Промывка отдельного радиатора

Такой метод используют строго до начала отопительного сезона. Потребуется кран для промывки и штуцер с подходящей резьбой, резиновый шланг. Работу выполняют в таком порядке:

1. подключают кран;
2. присоединяют к нему штуцер и шланг;
3. свободный конец шланга опускают в унитаз;
4. открывают кран, придерживая шланг, промывают в течение получаса.

Давление, под которым испытывается водяная отопительная система

Обычно опрессовку проводят под давлением, которое превышает в 1,5 раза рабочее. Такие рекомендации прописаны в СНиП. Другой нормативный документ указывает значение, которое в 1,2 раза превышает рабочее. Для начала необходимо узнать рабочее давление вашей отопительной системы.

В небольших домах с автономным отоплением рабочее давление обычно не превышает 2 атмосфер. Если дом имеет 5 этажей, то его давление будет в 2-3 раза больше. А здания с количеством этажей от 8 имеют рабочее давление от 7 до 10 атмосфер. Давление для испытания рекомендуется использовать между минимальным и максимальным. Многие опрессовщики имеют встроенные манометры. Обычно максимальное значение представляет организация, которая разрабатывала проект.

Главным требованием является не нанести вред элементам отопительной системы. Поэтому при расчете давления учитываются характеристики всех элементов.

Когда система должна быть очищена

Системе потребуется первоначальная промывка после установки, для удаления любых остатков флюса или материала для соединения труб, а также любых металлических частиц, таких как стружка, оставшаяся после недавнего монтажа или изменений в трубопроводе.

Если система правильно обслуживается, хорошо спроектирована и регулярно обрабатывается ингибитором коррозии, то вряд ли потребуется внеплановая промывка, пока в систему не будут внесены значительные изменения.

Однако не все эти требования являются общими, и в системе может очень быстро накапливается осадок. Вот несколько подсказок, которые говорят о том, что отстой уже начал накапливаться в системе отопления:

• холодные «пятна» на днище радиаторов;
• части отопительного контура, которые не нагреваются правильно;
• чрезмерный шум (удары, щелчки, хлопки), производимые котлом, когда он нагревается.

Контур отопления также должен быть тщательно промыт перед установкой нового высокоэффективного конденсационного котла, так как теплообменники в таких котлах особенно подвержены повреждению от загрязнений в системе отопления.

Общие сведения

Перед очисткой необходимо проверить систему, чтобы определить её конфигурацию. Также нужно определить «возраст» и общее состояние компонентов, чтобы выбрать требуемый режим промывки системы. Например, процедура может удалить коррозийный мусор, закрывающий отверстия в радиаторах, и это может привести к утечкам теплоносителя. Если есть какие-либо сомнения относительно того, выдержит ли система какую-либо методологию очистки, то перед продолжением потребуется замена или ремонт соответствующих компонентов.

Процедура очистки

Существует несколько способов очистки системы и на рынке имеется ряд продуктов для очистки, предназначенных для помощи в промывке отопительных систем. Многие продукты предназначены для добавления в циркулирующую воду за некоторое время до промывки, и способствуют мобилизации загрязнений перед промывкой. Здесь нужно следовать инструкции от производителя этих средств.

Основные процедуры промывки:

1. Powerflushing.
2. Промывка избыточным давлением.
3. Промывка с помощью циркуляционного насоса

Промывка с использованием избыточного давления, возможно, является наиболее эффективной процедурой (хотя важно проверить инструкции изготовителя котла, чтобы установить, допустимо ли промывание системы с использованием котла в отопительном контуре). Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама. Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама

Powerflushing – это также эффективный метод очистки отопительных систем, особенно тех, которые содержат высокий уровень черного магнетитового шлама.

Обратите внимание, что при использовании всех методов – изменение направления потока теплоносителя поможет удалить мусор, который в противном случае может остаться в системе и вывести её из строя

Подготовка

Перед промывкой любым методом есть несколько общих этапов подготовки. Как правило, они включают – добавление подходящего моющего средства в работающую отопительную систему, и его действие в течение некоторого времени до фактической промывки. Очиститель обычно сбрасывается (пока горячий) из системы, и система заполняется, чтобы начать процесс финальной промывки.

Перед самой промывкой вам также может понадобиться:

1. Выключить все электрические элементы управления и электрически изолировать систему.
2. Исключить подачу холодной воды в систему центрального отопления.
3. Вручную закрыть все вентиляционные отверстия отопительного контура.
4. Для систем с открытой вентиляцией – закрыть или временно соединить открытую вентиляцию и подачу холодной воды в подающий и расширительный бачки.
5. При сливе вентилируемой системы резервуар-коллектор может иметь довольно большую часть плавающего ила. Его нужно удалить, чтобы он не втянулся в трубопровод.
6. Отметить рабочее положение всех запорных вентилей или других регулирующих клапанов, а затем полностью открыть все клапаны.
7. Снять все термостатические головки радиаторных клапанов (TRV), чтобы обеспечить максимальный поток через клапаны.
8. Установить любые отклоняющие или зонные клапаны в их ручное открытое положение.
9. Там, где имеются обратные клапаны – они должны быть перекрыты, обойдены или временно удалены, так как в противном случае это будет препятствовать реверсированию потока.

Инструкция по промывке отопительной системы

Схема пневмоимпульсной очистки

Существует 2 основных метода промывки отопительной системы, а именно:

• с применением специального гидропневматического оборудования;
• с использованием химических реагентов.

Промывание по гидропневматическому методу

Гидропневматическая промывка систем отопления — инструкция

Гидропневматическая промывка систем отопления — инструкция

Этот способ активно используется отечественными ЖЭКами и является достаточно эффективным. Нужно лишь делать все в соответствии с технологией.

Принцип предельно простой: сначала из системы сбрасывается вода, затем она подается обратно. Для «подгона» водяного потока применяется специальный пневматический насос. В результате под воздействием довольно мощного напора происходит отслаивание накипи и прочих отложений, а при сливе воды они выводятся из системы.

Для самостоятельного проведения такой процедуры вам понадобится пневматический насос, способный нагнетать давление более 6 кг/см 2 .

Последовательность действий выглядит следующим образом.

Перед началом работы нужно перекрыть все краны

Торцевые футорки откручиваются с помощью ключа

Первый шаг. Перекрываем задвижку «обратки».

Схема линий отопительной системы

Второй шаг. Подключаем пневматический насос к вентилю, установленному после задвижки.

Третий шаг. Сбрасываем «обратку».

Четвертый шаг. Даем пневматическому насосу нагнести давление выше 6 кг/см 2. а затем открываем вентиль, к которому он подключен.

Пятый шаг. Поочередно перекрываем все стояки. Делаем это так, чтобы в один момент было перекрыто не более 10 стояков. Соблюдение этого правила сделает процедуру промывки максимально эффективной.

Шестой шаг. Переводим систему на сбрасывание в обратном направлении. Для этого делаем следующее:

• закрываем сброс и перекрываем вентиль, соединенный с насосом, и выключаем прибор;
• закрываем открытую задвижку, а затем открываем подобную на «обратке»;
• сбрасываем отопительную систему. Для этого подключаем пневматический насос к вентилю на обратном направлении, после чего открываем вентиль и включаем насос. Жидкость будет двигаться уже в другом направлении.

Определить необходимую длительность промывки можно «на глаз». Из системы начала выходить чистая прозрачная жидкость? Можно заканчивать! Верните задвижки и вентили в изначальное положение и отключите насос.

Для сбора грязной воды подготовьте подходящую емкость. При желании можете подключить к батарее шланг и обеспечить отведение грязного теплоносителя в канализацию.

Химическое промывание

Схема химической промывки труб

К использованию этого метода можно прибегать только в двух случаях, а именно:

• при необходимости прочистки системы отопления с естественной циркуляцией, построенной с применением стальных труб. Использовать химические реагенты целесообразно в ситуациях, когда ввиду любого рода причин нет желания промывать всю систему. Чаще всего засорения откладываются в теплообменниках. Заиливаться же система может по всему периметру. Во втором случае от химической промывки особого толка не будет;
• при необходимости восстановления старой системы отопления. За десятки лет эксплуатации трубы могут засориться и зарасти настолько, что мощности пневматического насоса будет недостаточно для эффективной прочистки. Можно, конечно же, было бы взять более мощный насос, однако никто не даст гарантий, что трубы не лопнут под таким напором.

Важно! Если трубы очень старые, со следами коррозии и деформационными повреждениями, от промывки может не быть никакого положительного результата. Химические реагенты попросту растворят ржавчину, в результате чего трубы начнут протекать

Единственным эффективным решением в подобной ситуации станет замена отслуживших магистралей.

Реагент для промывки

Принцип промывки простой: вместо теплоносителя в систему заливается специальный раствор, содержащий кислоту и щелочь. Затем обеспечивается циркуляция смеси на протяжении 2-3 часов (если прочищается не магистраль с естественной циркуляцией, для этого нужно будет подключить пневмонасос), после чего она сливается, и трубы заполняются стандартным теплоносителем.

Реагенты для промывки и защиты систем отопления

Важно! По требованиям СНиП подобного рода реагенты запрещено сливать в канализацию. Лучший вариант – нейтрализация использованной смеси с помощью специального состава

Его вы можете купить там же, где и промывочный раствор.

Ни в коем случае не используйте такие химические смеси для прочистки труб из алюминия. Если изделия и останутся целыми после подобной промывки, служить они будут значительно меньше.

Обязательную промывку системы частного дома рекомендуется производить не реже, чем раз в 7 – 10 лет

Периодичность промывки теплоснабжения

При проходе теплоносителя через трубопровод, на внутренних стенках последнего откладывается накипь, снижающая теплоотдачу минимум на 20%. Отложения разрушают металл, после появляются свищи и разрывы.

Сроки промывки теплоносителя в МКД

Регламент, условия технической эксплуатации строений утверждены распоряжением Федерального органа по строительству номер 170. Последнее указывает на промывку узлов МКД после каждого завершения отопительного периода, либо капитального или текущего ремонта, обусловленного заменой элементов в открытой сети. После обработки системы, дезинфицируют. Невыполнение всех условий грозит не допуском здания к отопительному процессу.

Внеплановая промывка теплоснабжения

Процедура проводится после появления факторов, снижающих эффективность контура:

• разогрев сети требует добавочного времени;
• холодные радиаторы при горячей системе;
• посторонние звуки в период работы генератора;
• увеличенный расход топлива котла.

При неравномерно прогревающихся батареях также проводится промывка систем отопления.

Этапы обработки по очистке и промывки

Обработка узлов теплопотребления производится в последовательности:

1. Проводят проверку коммуникаций, оценку их технического состояния. Выполняется первичная опрессовка, причем давление устанавливается выше рабочего на одну четверть. Процедура помогает выявить утечки системы.
2. Определяют технологию промывки блока. Обычный способ представляет прогон пульпы, состоящей из жидкости со сжатым воздухом.
3. Составляется смета.
4. Оформляется соглашение, где прописываются все условия операции, сроки выполнения, обязательства контрагентов, штрафные санкции в случае нарушения первого.
5. Затем составляется договор на работы.
6. После завершения проводится повторное гидравлическое испытание.

Окончание промывки обусловливается оформлением акта очистки и гидроиспытания сети. При неудовлетворительном качестве процедуры заказчик вправе не подписывать соглашение.

Последовательность действий при гидравлических испытаниях системы отопления

Осуществляется осмотр всей системы отопления на наличие утечек, а также состояние изоляционных материалов (утеплители труб должны плотно прилегать к трубам, не допускается наличие разорванных, свисающих остатков утеплителя).

Подготовка системы отопления к опрессовке.

Производится осмотр измерительных приборов (манометры, термометры) и запорной арматуры. Если проводятся гидравлические испытания старой системы отопления (эксплуатирующейся не первый отопительный сезон), то при осмотре на задвижках могут быть обнаружены вышедшие из строя сальники, прокладки, «прикипевшие» гайки и болты, которые должны быть заменены на новые. Распространенным вариантом являются чугунные задвижки, однако срок их эксплуатации в 3-4 раза меньше, чем у фланцевых стальных кранов, поэтому рекомендуется использовать именно стальные задвижки.

Примечание! Год выпуска или год заводских испытаний манометра должен соответствовать году проведения опрессовки системы отопления. Если манометр был произведен не в год проведения опрессовочных работ, а ранее, то такой прибор необходимо заменить на более новый. Помимо это, манометр должен быть разметом не менее 10 см, с классом точности более 1,5.

Через спускной кран в нижней точке, система заполняется теплоносителем. При этом, заполнение осуществляется снизу вверх, что позволяет постепенно стравливать воздух. Если же заполнение производит сверху вниз, то возникает высокая вероятность того, что в системе останется воздух. Далее при помощи ручного или электрического опрессовочного насоса теплоноситель уплотняется, тем самым повышается давление в системе.

После того, как насос накачал нужное давление, необходимо оставить систему на 15-30 мин. Если за это время стрелка манометра не опускается, а остается на прежнем уровне, система прошла испытания.

Ручной опрессовочный насос PR 50 в ЦТП (центральном тепловом пункте).

В случае, если стрелка манометра опустилась, это означает, что где-то в системе есть течь. Для ее обнаружения необходимо обойти все помещения здания и проверить все стыки и соединения. После того, как место неисправности было обнаружено, необходимо полностью (а если есть возможность, то частично) слить теплоноситель из отопительного контура и устранить неисправность. Процесс гидравлических испытаний системы отопления повторяется до тех пор, пока давление на манометре падать не будет. После завершения работ составляет акт гидравлического испытания трубопроводов, который подписывается обеими сторонами, Заказчиком и Исполнителем.

Давление необходимо повышать ориентируясь на паспорт радиаторов, установленных в конкретном здании:

• Для чугунных радиаторов – от 6 до 18 атмосфер (в зависимости от производителя радиаторов, но берется наименьший показатель, указанный производителем);
• Для стальных радиаторов – до 10 атм.
• Для фанкойлов – до 10 атм.

Течь из лопнувшего коллектора.

Примечание! Как уже было отмечено выше, опрессовка теплового узла производиться отдельно, т.к. запорная арматура способна держать более высокое давление (10-16 атмосфер). Также, как в случае с радиаторами, при гидравлических испытаниях теплового узла необходимо взять наименьшее давление, т.е. не более 10 атм.

Если работы осуществляются в частном доме, где рабочее давление не поднимается выше 2 атмосфер, опрессовка может проводиться без насоса, а простым заполнением системы из водопровода.

Важно! Согласно СНиП опрессовка системы отопления осуществляется с запасом 25% (1,25) от рабочего давления, однако не более давления, которое записано в паспорте прибора.

SY-25. Давление — 25 bar.

Давление в отопительной системе зависит от количества этажей в здании:

• 1-4 этажа – не выше 3 атмосфер;
• 5-10 этажей – 5-6 атмосфер;
• 10-25 этажей – до 10 атмосфер.

Важно! Особое внимание следует уделить опрессовке теплых полов с бетонной «мокрой» стяжкой. В случае, если некачественно смонтированный теплый пол уже залит бетоном и только после этого было обнаружено снижение давления с системе, то устранение такой неисправности требует больших трудовых и денежных затрат, т.к. обнаружение течи предполагает вскрытие бетонной стяжки.

обнаружение течи предполагает вскрытие бетонной стяжки.

Проведение испытаний в частных домах

Стоит отметить, что в теплосетях автономного типа, которые используются в частных домах, давление обычно не более 2 бар. Поэтому, чтобы провести испытания, необходимо закачать в систему жидкость под давлением 3,5-4 бар. Допускается использовать как воздушный способ опрессовки, так и гидравлический.

Последовательность проведения испытательных работ:

1. Сначала сливаете теплоноситель и закачиваете в контур системы отопления воду под давлением. Обязательно нужно добавлять присадки, которые используются при промывке системы. Водой заполняется контур через патрубок, расположенный в нижней части.
2. До начала промывки нужно тщательно очистить фильтры. Рекомендуется промывку проводить как минимум раз за год.
3. Далее сливаете промывочную жидкость и наполняете систему чистой жидкостью. Можно этот шаг пропустить, если дадите остыть промывочной жидкости до 45 градусов. После этого нужно с помощью опрессовочного устройства закачать еще воду, чтобы довести ее давление до 4 бар.
4. Если вы используете ручной опрессовщик, то наполняете его бак жидкостью, затем соединяете его со сливным патрубком контура системы отопления. Далее нужно открыть краны и закачать воду. Делается это просто – нужно поднимать и опускать рукоятку устройства. Как только будет достигнуто требуемое давление, закрываете все вентили.
5. Оставьте в заполненном состоянии всю систему примерно на полчаса и следите внимательно за давлением. В том случае, если за период в 30 минут произойдет падение менее чем на 0,2 бара, можно говорить об отсутствии утечек. Если же падение давление слишком большое, то нужно найти и устранить дефекты.

Помните, что обязательно нужно соблюдать допустимые нормы давления при выполнении опрессовочных работ. Также нужно отметить, что велика вероятность появления протечек внутри стен. В этом случае понадобится измеритель теплового излучения. Только он способен определить наличие утечек горячей жидкости в стенах или под полом.

Некоторые могут задаться вопросом: «Какое давление при опрессовке системы отопления воздухом нужно поддерживать?». Воздух – это не жидкость, поэтому допускается нагнетать порядка 2 бар в систему, протяженность которой не более 10 метров. Но все зависит от конкретной системы отопления, ее протяженности и объема. Если она относительно небольшая, то можно уменьшить давление при испытаниях.
