Лестничная клетка
Ширина двери из коридора в лестничную клетку (м)Высота двери из коридора в лестничную клетку (м) Ширина входной двери непосредственно на улицу
Высота входной двери непосредственно на улицу
Количество тамбур-шлюзов12345 Ширина двери на выходе из здания в тамбур-шлюз №1 (м)
Высота двери на выходе из здания в тамбур-шлюз №1 (м)
Ширина двери на выходе из здания в тамбур-шлюз №2 (м)
Высота двери на выходе из здания в тамбур-шлюз №2 (м)
Ширина двери на выходе из здания в тамбур-шлюз №3 (м)
Высота двери на выходе из здания в тамбур-шлюз №3 (м)
Ширина двери на выходе из здания в тамбур-шлюз №4 (м)
Высота двери на выходе из здания в тамбур-шлюз №4 (м)
Ширина двери на выходе из здания в тамбур-шлюз №5 (м)
Высота двери на выходе из здания в тамбур-шлюз №5 (м)
Площадь пола лестничной клетки (м2)Тип остекленияОдинарное спаренное остеклениеДвойное раздельное остеклениеПлощадь остекления в лестничной клетке (м2)
Дополнительные конструктивные отличия
По виду клапаны заслонки подразделяются на стандартные и многостворчатые. От обычных клапанов многостворчатые отличаются меньшим выносом заслонки за пределы корпуса – это является преимуществом в случае установки приспособления в местах, где можно выделить под вылет заслонки весьма небольшое пространство.
Противопожарный клапан UVS
Есть также различия по форме корпуса – устройства могут иметь в разрезе круглую или же (прямоугольную) форму. Привод может размещаться, как внутри корпуса, так и снаружи. Кроме того, клапан может быть разделен на две секции огнестойким материалом.
Дымоудаление через фрамуги с приводом нормы
Можно ли, согласно пункту 7.10 СП 7.13130, в одноэтажном здании предусмотреть естественное дымоудаление через автоматически открываемые фрамуги, расположенные в наружных стенах, с нижней кромкой на высоте 5 м от уровня пола с обеспечением высоты незадымляемой зоны на уровне нижней кромки окон?
1. Использование оконных фрамуг в вытяжной системе противодымной вентиляции с естественным побуждением предусматривается положениями пункта 7.10 свода правил СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности, где под термином «дымовой люк» понимается, в том числе, и «фрамуга», так как пункт 3.7 СП 7.13130.2013 гласит: «дымовой люк (фонарь или фрамуга): Автоматически и дистанционно управляемое устройство, перекрывающее проемы в наружных ограждающих конструкциях помещений, защищаемых вытяжной противодымной вентиляцией с естественным побуждением тяги».
2. Минимально необходимая площадь проходного сечения дымовых люков, устанавливаемых в наружных ограждениях фасадов зданий (в том числе в оконных проемах фрамуг с автоматически и дистанционно управляемыми приводами) определяется по формуле 92 пункта 5.1.8 Методических рекомендаций к СП 7.13130.2013 Расчетное определение основных параметров противодымной вентиляции зданий.
3. Возможность применения вытяжной системы противодымной вентиляции с естественным побуждением определяется соответствующими расчётами (см. пункт 7.18 СП 7.13130.2013) и может быть ограничена параметрами ветровой и снеговой нагрузки, геометрическими параметрами помещения и высокой температурой окружающей среды в тёплый период (подробнее см. информацию в статье заместителя начальника отдела огнестойкости строительных конструкций и инженерного оборудования зданий и сооружений ФГБУ ВНИИПО МЧС России Колчева Б.Б.).
4
Прошу обратить внимание, что пункт 7.10 СП 7.13130.2013 в новой редакции данного свода правил, находящейся на утверждении, изменён (презентация изменений ФГБУ ВНИИПО МЧС России) и гласит:. «Для удаления продуктов горения непосредственно из помещений одноэтажных зданий следует применять вытяжные системы с механическим или естественным побуждением через шахты с дымовыми клапанами, дымовые люки или открываемые незадуваемые фонари
«Для удаления продуктов горения непосредственно из помещений одноэтажных зданий следует применять вытяжные системы с механическим или естественным побуждением через шахты с дымовыми клапанами, дымовые люки или открываемые незадуваемые фонари.
В многоэтажных зданиях следует применять вытяжные системы с механическим побуждением. Для удаления продуктов горения с верхних этажей многоэтажных зданий допускается применение дымовых люков, клапанов, или открываемых фонарей и фрамуг в составе систем вытяжной противодымной вентиляции с естественным побуждением.
Конструкции дымовых люков, клапанов, фонарей и фрамуг, применяемые согласно подпункту «и» пункта 7.2, а также пункту 7.10, должны обеспечивать условия непримерзания створок, незадуваемости, фиксации в открытом положении при срабатывании и иметь площадь проходного сечения, соответствующую расчетным режимам действия вытяжной противодымной вентиляции с естественным побуждением. Указанные расчетные режимы должны определяться согласно пункту 7.4 с учетом параметров наружного воздуха в теплое время года при прямом направлении ветра на открываемые элементы конструкций».
Источник
Приводы
Привод – это механизм для быстрого приведения заслонки в требуемое положение: открытое у дымового, закрытое – у противопожарного клапана. По устройству, назначению, принципу работы их подразделяют на следующие виды:
- Электромеханический. Пуск привода может быть выполнен как дистанционно с пульта управления/диспетчерской, командным сигналом противопожарной автоматики, так и ручным выключателем, размещенным вблизи клапана. Открытие заслонки происходит под усилием освобождаемой возвратной пружины, а закрытие с помощью электродвигателя привода.
- Электромагнитный. Он также оснащен возвратной пружиной на приводе, освобождающейся с помощью электрического магнита, после команды дистанционно или от прибора автоматики, а также ручным способом – движением специального рычага пуска, расположенного возле устройства. Особенностью этого вида привода клапанов является то, что закрыть можно только вручную, все тем же пусковым рычагом.
- Реверсивный. Он является универсальным приводом, имея в своем «арсенале» все преимущества других видов; но закрывается он автоматически, благодаря электромотору.
Скорость срабатывания/инерционность различных клапанов зависит прежде всего от вида привода, качества изготовления, точности сборки, правильности монтажа в составе вентиляции здания, и находится в интервале от 5 до 150 с. Этого вполне достаточно для начала функционирования систем по обеспечению безопасности людей в самом начале развития очага пожара.
Совмещенные шкафы управления и вентилятором и клапанами.
В приведенных выше примерах шкафов управления отсутствует канал управления клапаном — только одним вентилятором.
Рассматривая варианты использования противопожарных клапанов в статье «Как управлять и контролировать противопожарные клапана» я сделал вывод, что лучше и дешевле реверсивными клапанами дымоудаления и подпора воздуха управлять при помощи адресных устройств.
Возможно я сделал слишком категоричное заявления и не стоит списывать совсем совмещенные шкафы управления.
Существуют интересные и по функционалу и по ценам комплексные устройства, управляющие одновременно и вентиляторами, и клапанами и даже калориферами зон МГН.
Использовать такие шкафы управления имеет смысл, если система противодымной вентиляции имеет 1-3 клапана КПВ или КДУ.
Рассмотрим варианты совмещенных шкафов управления.
Рассматриваемые ниже шкафы конечно же имеют и исполнение для управления только вентиляторами для применения в блочно-модульных адресных системах — такое же исполнение, как и у рассмотренных выше шкафов.
Кластер автоматики.
ШУВ+1 380В от 16 до 32А (IP31+клапан) 19140₽.
Шкаф управления вентиляторами противодымной защиты серии ШУ типа «ШУВ+» Инструкция по эксплуатации ШУВRTU.pdf.
Чтобы понять прелесть этого шкафа достаточно взглянуть на схему из паспорта:
Ему бы еще быть адресным
Абовян Технолоджи.
ШУ-ДУ-32 (11 кВт) 19850₽.
Шкаф управления вентилятором и одним клапаном.
Построен на основе функциональных блоков. За каждый элемент функционала шкафа отвечает стандартный блок. Это упрощает компоновку шкафа.
Блок релейной логики BU-SHU-DU, отвечает за получение команд от системы ППУ (прибора пожарного управления) и УДП (устройства дистанционного управления), а также за диспечеризацию шкафа.
Блок релейной логики BKL, отвечает за определение неисправности подключенного электродвигателя.
Блок релейной логики BU-K, отвечает за управление одним дымовым клапаном.
ТДС Прибор.
ШУПВ1/1-XX-Х-ХХ-XX — шкафы управления вентилятором дымоудаления или подпора воздуха и одним клапаном предназначены для контроля управления асинхронными электродвигателями и приводами электромагнитных, электромеханических и реверсивных клапанов.
Стоит 28960р.
Смущает только то, что по цитате из паспорта нет контроля линий управления приводом клапана:
Но сертификат соответствия есть.
Грантор.
Этот шкаф нам не интересен ввиду цены 57864р.
Приводится как пример того, что подобных шкафов на самом деле много, но их цена может быть такой, что уж лучше использовать просто шкафы, родные для системы пожарной сигнализации.
А управление клапанами осуществлять одним из трех возможных способов.
Производственная компания Резервная Линия.
Производит различные шкафы управления пожарной автоматикой.
Судя из прайс-листа цена на шкаф, соответствующий пожарным нормам, начинается от 12528р — этот шкаф управляет только вентилятором.
Шкаф имеет сертификат соответствия федеральному закону № ФЗ-123.
Управление клапанами основано на блоках релейной логики БРЛ:
И насколько я понял можно заказывать шкаф управления противопожарным вентилятором, укомплектованный блоками релейной логики для дополнительного управления еще и клапанами.
Проблемы управления клапанами при различных способах реализации.
Проблемы управления клапанами со шкафов.
Контроль и диспетчеризация. Недостатки шкафа “ВЕЗА ШСАУ ВПД-4П1-3К2” в том, что нет контроля целостности линий и нет совокупного выходного сигнала о том, что все клапана закрыты. Все это требует дополнительных элементов шкафа, что ведет к усложнению схемы и удорожанию.
Контроля целостности линий управления клапанами не видел ни у одного шкафа с релейной логикой. Другое дело – шкаф из блоков.
Дистанционное и ручное (в местах установки) управление. С небольшой натяжкой можно считать, что у шкафа “ВЕЗА ШСАУ ВПД-4П1-3К2” есть способ осуществить дистанционное ручное управление при помощи клемм для подключения пульта дистанционного управления ПДУ.
Но как осуществить ручное управление в местах установки клапанов, которые подключены к шкафу управления? Тогда нужно постоянное присутствие и нуля и фазы в месте подключения клапана, что влечет за собой необходимость применения 6-ти проводного кабеля для реверсивных клапанов (0, фаза, сигнал “открыт”, сигнал “закрыт”, сигнал на открытие, сигнал на закрытие).
Шкаф “ВЕЗА ШСАУ ВПД-4П1-3К2” для подключения клапанов требует именно 6-ти проводной кабель, хотя, казалось бы, можно было бы обойтись и 5-ти проводным, используя общий 0.
Если клапана управляются при помощи шкафов управления, то на панели шкафа управления может быть кнопка опробования каждого клапана – вероятно эти кнопки прокатят в качестве местного ручного управления.
Сигналы состояния клапанов. Самая большая проблема такого способа вообще – необходимость привести сигнал состояния заслонки клапана. Это сигналы силовой логики, поэтому нужны силовые кабеля.
Например, в приведенном выше шкафу, в следствии того что общим для управления клапана есть 0, а общим для контроля клапана есть фаза, то к каждому клапану необходимо протянуть кабель с 6-ю проводниками. Огнестойкий силовой кабель с 6-ю проводами – это дорогой кабель В схеме для подсоединения клапана вообще предусмотрено 7 клемм, хотя две из них можно объединить.
Более удачные схемы шкафов требуют проводки 5-ти проводного кабеля.
Даже если управление клапанов может осуществляться одним кабелем, идущим от шкафа по всем клапанам (что возможно только для ОЗК), а клапана подключаться в цепь параллельно – все равно сигналы состояния должны быть индивидуально собраны от каждого клапана.
Проблемы управления клапанами с использованием модулей.
Если требуется блокировка запуска противодымного вентилятора пока не открыт хотя бы один (или все) клапан соответствующей противопожарной вентиляционной системы – то эта задача ложиться на сценарии, выполняемые в контроллере АПС.
В качестве примера зависимой работы – сценарии Рубеж Firesec 3 управления противопожарным вентилятором и клапаном.
Пусконаладочные работы сложнее. Система оказывается должна быть проще в монтаже и дешевле (что не факт), но непременно будет сложнее в настройке.
К примеру, вот инструкция по настройке блока С2000-СП4.
Оказалось, что подружить приводы клапанов и модули управления нелегко. У дешевых приводов (а для ОЗК будут установлены именно дешевые приводы) что-то не так с сопротивлением обмотки. Необходимо подбирать дополнительные сопротивления и конденсаторы в силовую цепь управления приводами, чтобы модуль управления все время не ругался на обрыв или КЗ линии управления.
Производитель С2000-СП4 предлагает такие решения:
Но в итоге на объектах можно увидеть такую картину:
Резистор нагревается до температуры плавления пластика.
Более того, оказалось что клапаны бывают “вырубленные топором”, что не позволяет корректно настроить работу концевых датчиков хода. Если шлейф, при невозможности настройки, можно обмануть, то модуль ругается и глючит.
Поэтому сам стараюсь избегать модулей управления клапанами для огнезадерживающих клапанов. А вот с дымоудалением и подпором воздуха ничего не поделаешь – тут только модули. Если конечно на объекте не запроектированы шкафы с релейной логикой.
Монтаж СДУ с блоком управления, датчиками сигнализации и автоматическим запуском системы дымоудаления и пожаротушения
Монтаж воздуховода дымоудаления всегда сопровождается установкой панели – блока управления: важной компонентой СДУ любого вида и конструкции. Блок управления подключается к системе пожарного реагирования и сигнализации, в некоторых случаях также – к самим датчикам. Принцип работы блока управления заключается в подаче на него сигнала тревоги о возгорании или задымлении, при получении которого панель моментально включает систему дымоудаления объекта
Автоматическая система дымоудаления, обслуживание и особенности монтажа которой не отличаются большой сложностью при профессиональном подходе, при срабатывании сигнализации осуществляет открывание люков и контролирует функционирование вентиляторов. Автоматика системы также может быть укомплектована функциями открытия дверей и окон при возгорании, пожаре и задымлении
Принцип работы блока управления заключается в подаче на него сигнала тревоги о возгорании или задымлении, при получении которого панель моментально включает систему дымоудаления объекта. Автоматическая система дымоудаления, обслуживание и особенности монтажа которой не отличаются большой сложностью при профессиональном подходе, при срабатывании сигнализации осуществляет открывание люков и контролирует функционирование вентиляторов. Автоматика системы также может быть укомплектована функциями открытия дверей и окон при возгорании, пожаре и задымлении.
Еще одним элементом аварийной системы дымоудаления и пожарной безопасности может выступать специальная автоматика, которая при срабатывании сигнализации сама откроет все двери и окна здания. Такая комплектующая наиболее часто используется в зданиях, имеющих высокий уровень остекления, из-за которых проведение дымовых и вентиляционных шахт затруднено, либо вовсе невозможно.
Скорость срабатывания клапана
Поскольку клапаны, в случае возникновения пожароопасной ситуации, должны в помещениях здания перекрываться одновременно, единственным приемлемым способом организации управления ими можно считать использование единовременного дистанционного (автоматического) сигнала. Этот сигнал должен быть подан после того, как вентиляционная система отключена полностью (или тот ее сегмент, продолжение работы которого представляет опасность).
Электромеханические приводы, которые чаще всего монтируются на противопожарные клапаны, это устройства с возвратной пружиной способные продолжительное время функционировать при повышенной температуре. Должный уровень надежности подобных устройств обеспечивается благодаря скорости, с которой пружина способна закрыть заслонку и перекрыть канал.
Сегодня отсутствуют какие-либо регламенты относительно времени срабатывания клапанов. Однако испытания различных устройств наглядно демонстрируют преимущества электроприводных клапанов – время полного перехода заслонки в открытое состояние составляет примерно 2 секунды, тогда как электромеханические приводы закрывают заслонку клапана за 10 секунд. С другой стороны, последние также нельзя назвать недостаточно эффективными, так как и этой скорости вполне хватает для эффективной противопожарной защиты.
Источник
Правила монтажа, установки, размещения
Монтаж (установка) не только дымоприемных устройств, но и всей системы как общеобменной, так аварийной противодымной вентиляции ведется по четкому плану в несколько этапов, определенных проектными решениями:
- В ходе строительства здания от подвалов и выше будущей кровли здания возводятся вертикальные вентиляционные шахты, обладающие значительной огнестойкостью, т.к., как правило, основным материалом является кирпич.
- Через помещения прокладываются горизонтальные линии воздуховодов, короба которых выполняются из оцинкованной стали. Транзитные участки подвергаются пассивной огнезащите, места прохождения через противопожарные преграды заделываются огнезащитной штукатуркой, огнестойкой пеной, базальтовым материалом.
- В вентиляционных камерах устанавливается оборудование общеобменной вентиляции, на крыше, в технических этажах монтируются вытяжные вентиляторы дымоудаления.
- Согласно схеме размещения, спецификациям проектной документации правильно и аккуратно монтируются огнезадерживающие устройства и клапаны дымоудаления, причем устанавливаются они как вертикально, горизонтально, так и наклонно для нормальной работы вентиляционных систем; максимального доступа к ним во время монтажных работ, последующего технического обслуживания.
- Бережная установка таких устройств необходима из-за того, что даже небольшая деформация корпуса может привести к неисправностям в работе заслонки, минимум к потере плотности устройства в целом.
Последней стадией является установка контрольно-управляющей аппаратуры, такой как блоки управления противопожарными клапанами, ее подключение, наладка, блокировка с автоматикой сигнализации, пожаротушения; испытания, сдача в эксплуатацию
Устройство
Техническое устройство такого изделия несложно, т.к. имеет в своем составе лишь три основных элемента:
- Корпус круглого или прямоугольного/квадратного сечения, выполненный из оцинкованного металлического листа или нержавеющей стали. Устанавливается в проемах строительных конструкций – перекрытий, стен, перегородок, в т.ч. противопожарных, крепясь к ним с одной или с двух сторон.
- Подвижная заслонка, которых может быть от одной до нескольких, соединенных в одну работающую конструкцию, плотно перекрывающую все внутреннее сечение корпуса изделия.
- Привода – механизма различного вида, принципа, способа действия, приводящего заслонку в открытое положение, т.к. большинство изделий, предназначенных для установки на защищаемых объектах, изготавливаются в так называемом нормально закрытом исполнении.
Решетки
Все ограничения, которые описываются в нормативах, касаются дымоприемного устройства, чем является клапан, а не решетка.Однако нужно иметь в виду, что любая решетка создает сопротивление движению воздуха, иногда очень значительное. Поэтому ни в коем случае нельзя использовать решетки с малым расстоянием между ламелями («глухие» решетки). Обязательно проконсультируйтесь с инженером, но для ориентира – площадь живого сечения решеток противодымной вентиляции должна быть не менее 50-60%.В общеобменной вентиляции возможны вольности в использовании решеток с малым живым сечением, поскольку, в самом худшем случае, они могут повлиять только на комфорт в помещении. В системах противодымной вентиляции с этим нужно быть очень аккуратным, ведь речь идет о безопасности людей.

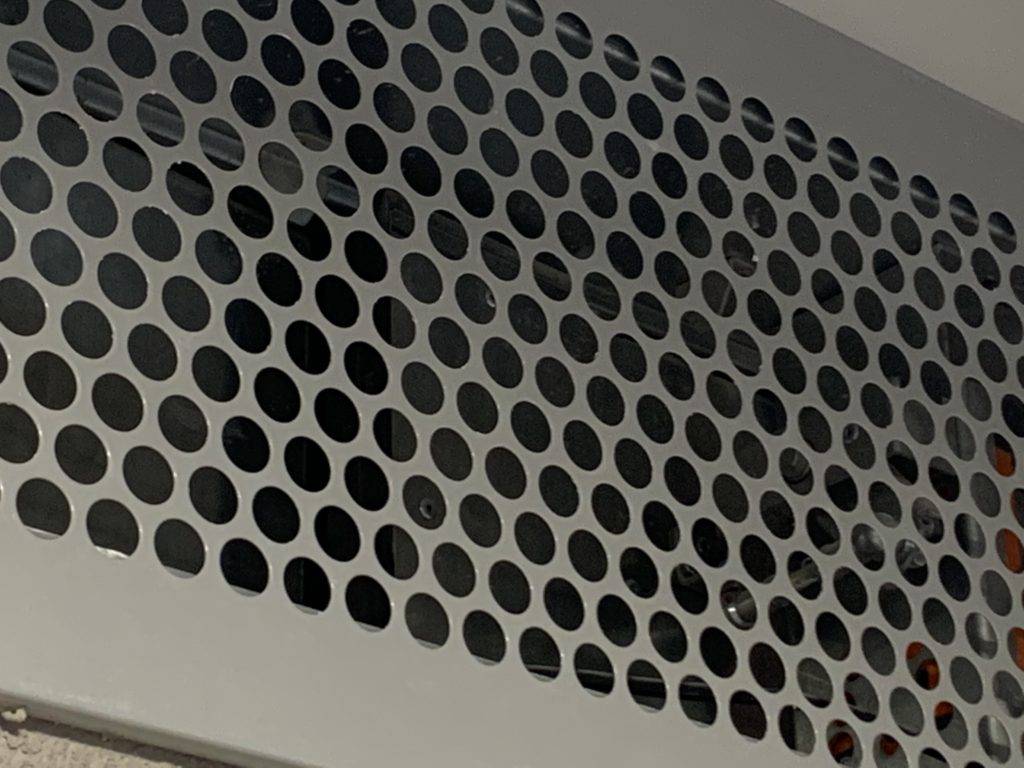

Рис. Для примера: такая решетка имеет живое сечение около 50%

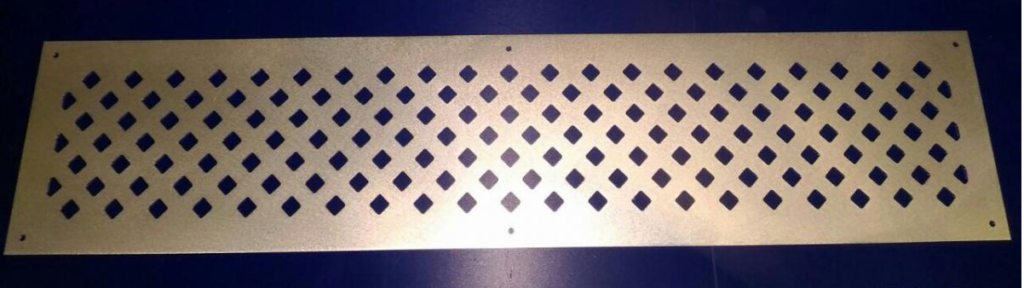

Рис. Живое сечение такой решетки составляет от силы 25%, поэтому ее использовать в противодымной вентиляции нельзя
Кстати говоря, никто не запрещает закрыть клапан декоративной воздухопроницаемой панелью любого размера, даже от пола до потолка. Мы не нарушим правил, если сам клапан будет размещен в нижней части коридора.
Рис.: клапан компенсации размещен за декоративной панелью
Думаю, это основное, что нужно знать по решетками и клапанам противодымной вентиляции.
Типы и размеры
Тип таких технических устройств определяется способом установки/монтажа на воздуховодах, в огнестойких коробах, шахтах систем дымоудаления:
- Стеновые/настенные или внешние. Такое изделие имеет один присоединительный фланец для установки в монтажном проеме в стене, перегородке, подвесном потолке или воздуховоде системы экстракции дыма из защищаемого помещения, а привод находится внутри его корпуса.
- Канальные или шахтные. У такого типа дымоприемных устройств всегда в наличии по фланцу с каждой стороны изделия. Их устанавливают в шахтах или легко соединяют ими короба воздуховодов дымоудаления. Они могут управляться как внутренним, так и внешним приводом.
- Нормально закрытые. Подавляющее большинство изделий, производимых российскими компаниями, относится к этому типу. Монтируются на воздуховодах общеобменной вентиляции притока/удаления воздуха, что и определяет их повышенную востребованность для включения в проектные решения, при монтаже, капитальном ремонте таких систем.
- Нормально открытые. Применяются только в составе систем дымоудаления противодымной защиты, что, конечно, делает их менее необходимыми.
- Двойного действия, являющиеся универсальными устройствами для всех вентиляционных систем.
Устройства дымоудаления могут иметь несколько типов/модификаций по исполнению, которое бывает:
- Общепромышленным. Для общеобменной, противодымной вентиляции объектов с нормальными условиями.
- Стойким к коррозии. Для монтажа в вентиляционных системах, обслуживающих помещения с высокой влажностью, химически агрессивной воздушной средой.
- Взрывозащищенным, предназначенным для установки в производственных, складских зданиях, технологических сооружениях промышленных предприятий высокой категории по взрывопожарной опасности.
Существует также различие типов дымовых клапанов по пределу стойкости к огню, аналогичные для многих других устройств, устанавливаемых в строительных проемах противопожарных преград. Так, если изделие имеет маркировку E 60/I 30, то потеря плотности/целостности наступит не меньше, чем через час; а теплоизолирующих свойств – через полчаса.
Клапаны дымоудаления сертифицированы, а это обязательное условия для всей продукции, производимой, реализуемой в нашей стране, на предел стойкости к огню на 1; 1, 5 и 2 часа, имея обозначение EI 60/90/120 соответственно.
Размер клапанов дымоудаления различен – от квадратного сечения 100х100 мм, до прямоугольного 500х900 мм. Выбор размера не случаен и прямо зависит результатов расчета дымоудаления из помещений защищаемого здания, проводимого специалистами проектных организаций исходя из площади, конфигурации помещений, вытяжного объема дымовых газов и приточного свежего воздуха.
Суть работы
Работающая противопожарная вентиляция препятствует дальнейшему распространению дыма и пламени, помогая людям, находящимся в помещении, без затруднений его покинуть.
Согласно руководящему документу в области проектирования такой системы она должна присутствовать у любого высотного строения, а также подземного помещения, где нет естественного проветривания.
У дымоудаления две главные административные задачи:
- Очистить пути эвакуации.
- Освободить доступ в помещение для пожарных сотрудников.
Главное назначение вентиляционного потока — насытить помещение свежим воздухом. Понятно, что вентиляция не может потушить пожар.
В среднем, вытяжка способна очистить 18000-30000 м3/ч дымного воздуха.
Этого достаточно для питания воздухом от 400 до 700 человек.
Конструкция системы автоматической дымоудаления/ вентиляции в самом общем плане состоит из:
- фонаря;
- клапана;
- приборов автоматики;
- дымовых, световых, звуковых и прочих датчиков.
Относительно конструктивного типа выделяют: гравитационные и автоматические (принудительные) дымозаборы.
Оба вида, как собственно вся вентиляция, работают на забор воздуха из здания, а также подачу свежего воздуха с улицы или из соседних помещений.
По способу управления они подразделяются на:
- ручные;
- автоматизированные.
Ручная система запускается нажатием кнопки на панели управления при возникновении пожара, что приводит в действие вентиляционные элементы.
Автоматика сама обнаруживает признаки возгорания и подает сигнал на пульт для подачи напряжения, дальнейшего включения электродвигателей.
Крышка щита имеет сигнальные светодиоды, информирующие о текущем режиме работы, открытия/ закрытия клапанов, наличии подключения к источнику питания.
Управлять системой можно также с пульта охраны.
Кроме того, такие системы имеют дополнительный шкаф контроля – ручной, дистанционный или автоматический.
При задымлении он приводит в действие вентиляторы, предварительно закрывая противопожарные клапаны, очищая воздух от скопившегося дыма.
То есть, функционал всего комплекса также включает в себя очистку воздуха от газов и пепла, задержку распространения дыма по объему здания, защиту от перегрева воздуха.
Но давайте рассмотрим каждую из двух конструктивных типов системы по-отдельности.
