Типы баков
- открытые;
- закрытые.
Открытый
Устанавливается в системах с естественной циркуляцией теплоносителя. Он монтируется в самой верхней точке и представляет собой открытую или полуоткрытую ёмкость круглой или прямоугольной формы.
На определённом уровне в него вставляется трубка для слива излишков теплоносителя. Открытый резервуар обязательно утепляют, чтобы теплоноситель не остывал.
Фото 1. Расширительный бак открытого типа, подходит для отопительных систем с естественной циркуляцией.
Достоинства:
- простота и неприхотливость обслуживания;
- отсутствие дополнительных элементов;
- простота управления.
Недостатки:
- открытость и контакт с атмосферой, вследствие чего возможна коррозия самого устройства;
- из-за открытости наблюдается большое испарение теплоносителя, что приводит к необходимости постоянного контроля за уровнем жидкости;
- установка в верхней точке основного стояка доставляет неудобства при добавлении жидкости в систему.
Закрытый
Резервуар закрытого типа устанавливается в системах отопления с принудительной циркуляцией теплоносителя. Он представляет собой герметичную ёмкость с установленным краном Маевского для стравливания лишнего воздуха. Для контроля за давлением внутри бака его снабжают барометром. Такой резервуар устанавливается в любом месте помещения.
Фото 2. Расширительный бачок закрытого типа обычно монтируется в отопительных системах с принудительной циркуляцией.
Достоинства:
- полная герметичность системы;
- отсутствие контакта с воздухом, что исключает коррозию труб и радиаторов;
- простота монтажа;
- экономичность.
Недостатки:
- необходимость устанавливать дополнительное оборудование для контроля за давлением внутри ёмкости;
- риск повреждения устройства вследствие скачков давления.
Мембранный

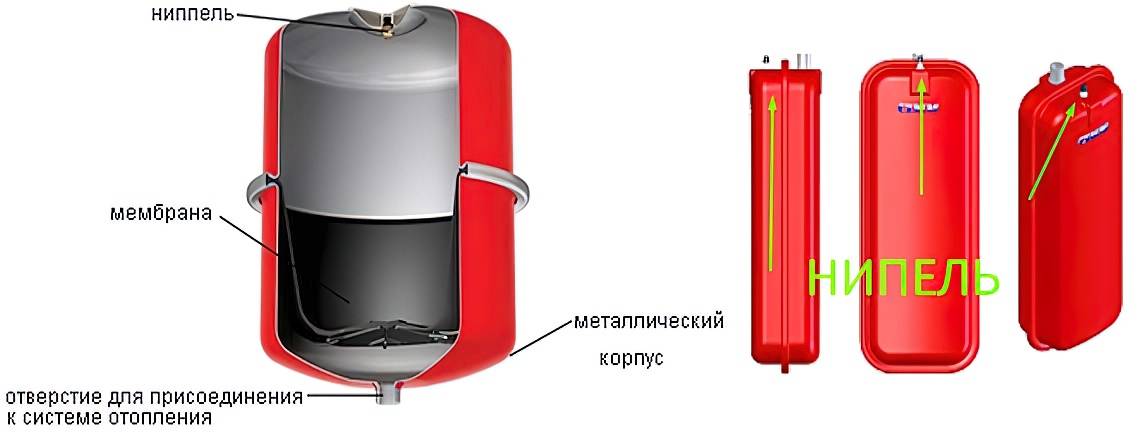

Резервуары мембранного типа — отдельный вид закрытых баков. Они представляют собой герметичную ёмкость с эластичной мембраной внутри.
Мембрана служит для регулировки давления жидкости в системе. Она разделяет резервуар на две части. Одна часть заполнена инертным газом, а другая предназначена для приёма излишков теплоносителя.
При попадании жидкости в одну часть, давление на мембрану усиливается, вследствие чего она сдвигается в ту сторону, где находится воздух. При остывании теплоносителя происходит обратный процесс. Давление со стороны жидкости уменьшается, а сжатый воздух выталкивает мембрану назад.
Мембранные ёмкости могут иметь сменную и несменную мембрану. Во втором случае при поломке придётся заменять расширительный бак полностью, поэтому большей популярностью пользуются ёмкости первого типа.
Достоинства:
- отсутствие контакта с воздухом и, как следствие, предотвращение коррозии металла;
- установка в любом удобном месте внутри помещения;
- отсутствие необходимости теплоизоляции;
- простота монтажа;
- надёжность;
- экономичность, т. к. теплоноситель не испаряется из труб и радиаторов и не охлаждается.
Недостатки:
- невозможность изготовить своими руками без специальных материалов и инструментов;
- периодическая проверка давления инертного газа;
- при поломке конструкции в отдельных случаях придётся заменять резервуар полностью.
Справка! Мембранные баки устанавливаются в системах отопления закрытого типа, использующих насос. Такие системы зависят от наличия электроэнергии.
Неисправности в работе расширительного бака и способы их устранения
Стандартное обслуживание бака заключается в периодическом осмотре его корпуса (и закрашивании вмятин или пятен коррозии при необходимости), проверке давления в газовой камере раз в 2-3 месяца, отслеживании целостности мембраны и проведении его замены при обнаружении протечек.
В летнее время или при других длительных простоях системы с бака обязательно сливают воду, устройство во возможности хранится в сухом месте.
В целом качественные устройства редко выходят из строя, но в последнее время на рынке появилось много поддклок. Например на одном из моих обьектов, за два года мы уже поменяли баки, на новые. Так, что покупайте баки проверенного производителя.
Исключение составляют случаи залипания или износа встроенного предохранительного клапана (при наличии), случайные поломки крышки или механические повреждения корпуса бака, износ мембраны или резиновых уплотнителей.
К признакам неполадок или неправильной работы расширительного бака в контурах отопления относят:
• Резкие скачки давления в системе. В правильно настроенных и функционирующих контурах отопления разница в давлении холодного и максимально нагретого теплоносителя не превышает 0,5-1 бара. В системах с вышедшими из строя или неправильно настроенными баками, наоборот, показатели давления далеки от стабильности.
• Потребность в доливе теплоносителя при отсутствии других утечек.
• Вытечка воды, а не сброс воздуха, при кратковременном нажатии золотника пневматического клапана. Этот признак явно свидетельствует о повреждении и необходимости замены мембраны или самого расширительного бака.
Для проверки работоспособности бака после исключения других проблем (завоздушивания, неисправностей насоса, забивки сетевых фильтров, блокировки теплоносителя арматурой) устройство отключается от системы.
После этого давление камер бака проверяется с помощью манометра и автомобильного насоса. Показатели проверяются в обычном состоянии и после слива теплоносителя, при необходимости давление в баке поднимается до нужного значения.
После этого закрываются все сливные краны, убирается автомобильный насос и манометр, система отопления дополняется теплоносителем и запускается в работу.
При стабильных показаниях давления бак просто оставляется в покое с чуть более частым отслеживанием параметров системы.
Если подкачка камеры не помогла последовательно проверяется:
Для замены мембраны (при наличии такой опции) баки отключаются от системы, разгерметизируются и раскручиваются.
Как правило фланцы мембран размещаются на той же стороне, что и присоединительные патрубки, в ряде случаев каучук удерживают дополнительные крепления, также нуждающиеся в снятии.
Мембрана достается через специальное отверстие, после чего бак промывается от грязи и коррозийных отложений и просушивается.
Новая мембрана вставляется в обратном порядке, ее фланец закручивается после сборки всех дополнительных креплений.
Отремонтированный бак подключается к системе, при необходимости – с корректировкой начального и рабочего давления.
Визуальные признаки неисправностей бака в системах ГВС в целом схожи: в режимах нагрева воды показатели роста давления близки к аварийным, через предохранительный клапан часто сбрасывается вода.
Порядок действий также неизменный: при обнаружении неполадок последовательно проводится диагностика наличия и давления воздуха во внешней камере бака и целостности мембраны.
Поврежденные мембраны в баках для контуров ГВС меняются с учетом потребности использования изделий из пищевой резины, выдерживающих более высокое давление.
Теперь вы знаете ответ на вопрос расширительный бак для отопления закрытого типа установка давление, принципы работы, неисправности и способы их устранения.
Обслуживание расширительного бака
Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:
- Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
- Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
- Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
- Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.
Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.
Показания манометров при правильной работе расширительного бака
Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.
Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.
Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.
Назначение расширительного бачка в системе отопления
Объём жидких веществ увеличивается при нагревании. Поскольку вода несжимаемая жидкость, то даже незначительный нагрев приводит к нарастанию давления в герметичной системе отопления.
Чтобы компенсировать избыток теплоносителя в сети теплоснабжения монтируют расширительные баки. Они выполняют следующие функции:
- удаление излишков воды при нагреве;
- возврат жидкости в контур при охлаждении;
- поддержание стабильного давления в сети отопления при помощи регулировки объёма теплоносителя;
- защита всех элементов системы отопления от гидравлических ударов;
- накопление и вывод паров воздуха, появляющихся при нагревании водного теплоносителя.
Справка! Вода содержит растворённые газы, которые при подогреве принимают вид пузырьков, попадают в закрытый отопительный контур, вызывая образование воздушных пробок.
Для чего нужен
Объём килограмма воды при 20°C — 1,002 дм 3 (л), при нагреве до 90°C он увеличивается на 3,4% и достигает 1,036 л.
При циркуляции 200 л жидкости разница может составлять 6,8 литров. Для замкнутой сети отопления, это немалое количество и распределить по трубам его не получится.
Для решения проблемы устанавливают расширительный бак — специальный резервуар, подключённый одним выходом к системе.
Во время нагрева давление внутри контура компенсируется объёмом бачка: в него направляется избыточная вода, а при остывании устремляется обратно в систему.
Предназначение и принцип работы
В процессе функционирования системы отопления наблюдаются частые изменения температуры теплоносителя : она то скачет вверх, то, наоборот, уменьшается. При этом изменяется и объем жидкости. Когда жидкость нагревается, показатели давления в сети увеличиваются, подобное явление может спровоцировать образование гидроударов и разрушение отопительного прибора.
p, blockquote 2,0,0,0,0 —>
Во избежание таких неприятных ситуаций, излишнее количество теплоносителя вытесняется в расширительный бак. Нужно установить предохранительный клапан безопасности, через который будет уходить лишнее количество воды.
p, blockquote 3,0,0,0,0 —>
Принцип функционирования расширительного бака базируется на том, что когда показатели температуры теплоносителя увеличиваются на 10°С, его объем возрастает на 0,3-0,4 %. Поскольку жидкость не сжигается, образуется избыток давления, который направляется именно в расширительный бак.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Гидроаккумулятор для систем отопления устройство и принцип работы
Гидроаккумулятор для систем отопления, несмотря на разные формы и способы подключения имеет схожую конструкцию и принцип работы. Основой конструкции выступает металлический или пластиковый корпус из высокопрочной стали или армированного стекловолокном пластика. Внутри корпуса установлена эластичная мембрана, которая способна вобрать в себя объем воды, равный объему металлической оболочки. Мембрана крепится с одной стороны корпус специальным фланцем с патрубком, который подключается к трубам отопления. С другой стороны, мембраны устанавливается клапан, через который можно закачать во внутренний объем корпуса воздух или другой газ. Для удобства корпус с наружной стороны оснащается кронштейном для удобства крепления.
Принцип работы гидроаккумулятора в системе отопления следующий – перед установкой при помощи обычного автомобильного насоса в «сухую» камеру закачивается воздух. При помощи манометра проверяется его давление, оно должно соответствовать показателям, указанным в документации оборудования котла. Через патрубок с другой стороны, гидроаккумулятор подключается к трубе системы, после чего весь объем труб заполняется теплоносителем.
При включении котла нагревается воды или антифриз, постепенно расширяясь в объеме. Излишек объема теплоносителя под давлением выталкивается в объем «мокрой» камеры гидроаккумулятора. В это время в «сухой» камере давление наоборот повышается и закачанный воздух сживается. Тем самым повышая давление уже в камере с газом. При выключении котла происходит остывание теплоносителя, он уменьшается в объеме, снижается давление и после выключения циркуляционного насоса. В этот момент давление в газовом отсеке начинает выдавливать жидкость в систему и таким образом давление в ней поднимается до необходимого уровня. В этом и заключается принцип работы гидроаккумулятора системы отопления.
Неисправность расширительного бака
Часто потеря давления является следствием неисправности расширительного бачка. Это происходит по причине старения и последующего прорыва мембраны или повреждения резиновой камеры. Проверить бак на предмет неисправности довольно просто: нужно нажать на клапан нипельного соединения, через которое проводится замер давления. При этом должно быть слышно шипение выходящего воздуха. Если воздух не выходит, или вместо него выступает вода, значит бак неисправен и его следует заменить. Если котел имеет имеет встроенный расширительный бак, можно не тратить время на поиск комплектующих. Проще заглушить бак в котле и установить внешний в подходящем месте.
Место бака в системе отопления
Открытая система
В открытых схемах отопления, расширительную ёмкость полагается устанавливать в самой высокой точке (можно на чердаке, под крышей дома), недалеко от котла.
Такое расположение способствует хорошей циркуляции и удалению скапливающегося в трубах воздуха.
Переливной патрубок агрегата соединяется с канализацией, чтобы слив жидкости проходил автоматически.
Вне отапливаемого помещения, ёмкость должна быть утеплена. Сделать это можно обычной стекловатой или пенополистиролом.
Закрытая система
Закрытый бак можно монтировать практически в любой точке системы. Традиционно его устанавливают в обратной магистрали перед котлом.
Если расположить бак после циркуляционного насоса так, что вода будет под напором «вдавливаться» в него, это создаст избыточное давление на диафрагму. Лучше, чтобы насос «высасывал» из расширителя жидкость. По ходу движения теплоносителя должно получиться: расширитель, насос, котёл.
Где устанавливается расширительный бак на отопление
Установка мембранного расширительного бака в системе отопления может быть выполнена в любом месте. Рассмотрим два варианта: на обратке и на падающем участке трубопровода.
На обратке – признается, как наиболее удачный вариант, который способствует работе мембранного бака в оптимальных условиях. Это позволяет продлить срок эксплуатации оборудования.
Вариант присоединения бака на подающем участке магистрали не отличается стабильной работой. Вода, проникающая в бак будет иметь повышенную температуру. Не исключено проникновение пара в расширительную емкость. Давление компенсируется слабо, снижается срок службы расширительного оборудования.
Важно! Присоединяйте бак в систему через «американку» с краном для отсечения системы. Мембранный расширитель в любое время можно вывести из схемы для ремонтных работ или замены на новый бак
Тройник позволяет сливать воду не затрагивая остальные части отопительной системы.
Подбираем подходящий бак
Выбор расширительного бака для отопления – процесс достаточно легкий. Мы уже знаем, как подобрать подходящую модель по объему и как работает тот или иной бак. Для отопительной системы открытого типа выбираем самую простую модель, пластиковую или металлическую. Для закрытого отопительного контура рекомендуем купить бачок со сменной мембраной. Первоначально такая покупка выльется в значительные расходы. Но если мембрана вдруг порвется, вы сможете ее просто заменить – замена стоит в разы дешевле, чем покупка новой емкости.
При выборе расширительного бочка не стоит экономить. Лишний потраченный рубль обернется двумя сбереженными на ремонте.
Расскажем, как выбрать бачок по производителю. В ходу продукция отечественных и зарубежных брендов, цены, как правило, отличаются друг от друга незначительно – в пределах 10-20%. Если вдруг вы обнаружите подозрительно дешевый бачок родом из Китая, советуем остеречься от такой покупки
Вполне возможно, что приобретение столь дешевого бака выльется в итоге постоянно рвущуюся мембрану – больше потратите на ремонт.
Отдельно следует уделить внимание форме. Классические бочкообразные расширительные бачки для отопления более привычные и распространенные
Вы сможете увидеть их практически в любом сантехническом магазине. Они характеризуются большим диапазоном вместительности и созданы для монтажа в отдельных котельных, где нет стеснения в свободном пространстве. Если же котел стоит в кухне или в помещении, где большой бак был бы заметен, советуем приобрести компактный плоский бачок.
Устанавливаем оптимальное давление в бачке
Перед тем, как подключить расширительный бачок и заполнить его теплоносителем, в его воздушной камере необходимо установить оптимальное давление, соответствующее данному параметру в отопительной сети. Для выполнения этой процедуры с воздушного отсека снимается пластмассовая крышка, под которой находится ниппель, такой же, как в автомобильных покрышках. Измеренное манометром давление подгоняется под нужное значение подкачкой при помощи насоса или стравливанием при нажатии на шток ниппеля.
Оптимальное давление в бачке получается корректировкой в меньшую сторону внутреннего давления в закрытой системе отопления. Делается это для того, чтобы резиновая диафрагма была поджата со стороны теплоносителя. В противном случае, при его остывании произойдет затягивание воздуха сквозь автоматические отводчики, чего допускать ни в коем случае нельзя. Например, если внутреннее давление в сети составляет 1,2 атмосферы, то его оптимальная величина в расширительном бачке составит одну атмосферу. После установки этого значения можно открывать кран и заполнять систему теплоносителем.
С периодичностью в шесть месяцев в компенсационной емкости закрытого типа нужно проверять давление и производить визуальный осмотр на наличие механических повреждений.
- расширительный бак отсоединить от магистрали;
- стравить в нем давление, нажав на шток золотника;
- снять поврежденную мембрану, слить излишки воды и установить новую;
- установив оптимальное давление, прикрепить емкость на место.
Особенности монтажа бачка мембранного типа
После того как выполнены все расчеты, можно начинать монтаж расширительного бачка. Довольно важным моментом является выбор его месторасположения в общей схеме. На это влияет тип системы – гравитационная или с принудительной циркуляцией. Невзирая на то, что суть задачи расширительного бака в отопительной системе не меняется – неправильная установка может вызвать сбои во время работы.
Монтаж мембранного расширительного устройства в отопительной системе, делается только на обратной трубе перед циркуляционным насосом. Одно из обязательных условий – это соблюдение в помещении температурного режима. Уровень нагревания воздуха не должен составлять не меньше +5°С. Установке не должны мешать посторонние предметы. Данное требование касается и обслуживания сооружения.
Правильный монтаж расширительного бачка в систему отопления заключается в соблюдении его уровня. Устройство должно располагаться строго вертикально. Даже незначительное отклонение может вызвать неполадки в работе всей системы. Для того чтобы обеспечить безопасность при обслуживании, на воздушную камеру необходимо установить воздушный клапан для того чтобы была возможность быстрее сбросить давление в момент аварийной ситуации.
Для того, у кого есть специальные навыки для проведения сантехнических операций, не потребуется много усилий для установки расширительного бака. Как он должен врезаться, можно увидеть на схеме:
На трубе обратки (позиция 1), как можно ближе ко входу в отопительный котел (позиция 2), но как правило – перед циркуляционным насосом (позиция 3), необходимо выполнить разрез, куда должен запаковываться тройник (позиция 4). Методы установки бывают разными – все зависит о того, какой тип труб используется – полипропилен, металлопластик либо металл.
На патрубок (позиция 6) непосредственно расширительного бачка (позиция 5) запаковывается шаровой кран (позиция 7). Он нужен для обеспечения возможности отключения расширительного бачка при необходимости осуществления профилактики или ремонта. Для подобных случаев также стоит между краном и бачком установить соединение с накидной гайкой – «американкой» (позиция 8). Во время работы кран должен всегда находиться в открытом положении.
К тройнику от крана идет соединительный участок трубы (позиция 9). Его длина и конфигурация (количество поворотов и изгибов) не имеют большого значения – но как правило это выполняется по более удобному и короткому пути от места монтажа бака до трубы с обраткой.
Главное отличие работы расширительного бака в закрытой отопительной системе заключается в том, чтобы была возможность его быстро демонтировать. Для этого необходимо установить 2 отсекающих крана в момент монтажа – один на подводящий патрубок к системе отопления, а второй — на водяную камеру бака. Их прикрытие позволит быстро демонтировать бак для выполнения ремонта либо замены на новый.
Соблюдая все указания и рекомендации, указанные в инструкции по монтажу, можно легко и просто своими руками установить расширительный бачок для отопления. Но если есть какие-либо сомнения в собственных силах и навыках, редакция santehnikportal.ru рекомендует обратиться за помощью к профессионалам, которые помогут правильно и надежно установить расширительный бак, который обеспечит корректную и стабильную работу отопительной системы и тем самым поможет предотвратить возможные неисправности.
С детства увлекался конструированием и ремонтом. Сначала собирал самолетики, ремонтировал сломанные игрушки, потом чинил кухонный инвентарь и помогал папе с ремонтом в доме. Сегодня занимаюсь проектированием и монтажом систем отопления, вентиляции, водоснабжения и канализации. Ремонтом и установкой сантехники. В свободное время пишу статьи на эту тему.
голоса
Рейтинг статьи
Выбор мембранного расширителя
Какую разновидность выбрать (открытого или закрытого типа)
Есть два типа расширительных баков: мембранные (закрытые) и открытые баки.
Рассмотрим отличия и определимся с рациональным выбором.
Расширительный бак с мембраной (закрытый)
При установке этого оборудования требуется манометр, ниппель и предохранительный клапан.
Чтобы избежать вскипания воды, располагайте бак ближе к котлу на обратке. Тщательно закрепите бак. Вес устройства в процессе эксплуатации может меняться в большую сторону.
Открытый расширительный бак
Устанавливают такой бак на самом высоком уровне установки. Часто пользуются чердаком. Бак снабжен переливной трубой для сброса излишков теплоносителя. В случае утечки воды из системы вода из бака автоматически позволяет восстановить прежний объем. Расширитель оборудуют циркуляционной трубой, чтобы исключить замерзание теплоносителя.
Открытые баки используют редко из-за недостатков:
- массивная конструкция;
- создаются благоприятные условия для процесса коррозии;
- нельзя использовать при высоком давлении.
Как определить необходимый объем расширительного бака
Основная характеристика при выборе и установке расширительного мембранного бака – объем. Рассмотрим разные методы, которые используют для определения этого показателя.
Способ 1
Объем бака должен составлять 10% от объема воды используемой в качестве теплоносителя. Метод основан на том, что коэффициент расширения у воды при температуре 100 градусов не переходит границу 0,08. Неточность состоит в том, что не берется в расчет давление в отопительной системе.
Способ 2
Относится к достаточно точным и рекомендуется при выборе расширительного мембранного бака. Формула для расчета:
V = C*Bt / (1 – (Pmin /Pmax))/ Кзап.
Где:
V – количество жидкости в системе;
Bt – коэффициент, учитывающий расширение воды при изменении температуры;
P min – исходное значение давления;
P max – разрешенное давление. Используется при расчете предохранительного клапана;
Кзап. – коэффициент наполнения бака водой. Отражает максимальный объем теплоносителя, который может поместиться в бачке. Для расчета используют таблицу:
Образец расчета:
Количество воды в установке 800 литров;
Bt для воды с температурой 85 градусов составляет 0,034;
Исходное давление – 1,5;
Предельное давление – 5.0;
Величину коэффициента заполнения находим по таблице – 0.58
Объем бака: 0,034*800/ (1 — 1,5/5,0)/0,58 = 67 литров.
Полученный результат умножают на коэффициент резерва равный 1,25.
Полный объем: 67*1,25 = 83,75 л.
Выбираем бак, который по объему близок этому значению.
Допускается пользоваться таблицами. В качестве теплоносителя – вода.
В расчете принимают во внимание все узлы гидросистемы. Параметры берутся из документации по проектированию систем теплоснабжения объекта
Если такая возможность отсутствует, воспользуйтесь следующим способом определения необходимого объема
Читайте еще: Схемы подключения гидроаккумулятора для систем водоснабжения: особенности подсоединения гидробака
Способ 3
Расчет приблизительный, основанный на связи мощности отопительной системы с объемом воды – теплоносителя установки. Один кВт соответствует 15 литрам воды, циркулирующей по трубопроводам установки. Что касается Bt –коэффициента расширения, то он находится по специальным таблицам с учетом состава жидкости. Сейчас в систему вводят теплоноситель состоящий из смеси воды с гликолями. Это повышает эффективность теплоотдачи.
Показатель давления определяют в каждом узле тепловой установки. Допустимое давление принимается по самому большому значению. Именно на это давление настраивается предохранительный клапан.
Мембранные компенсационные баки снабжаются устройствами для контроля и регулирования давления. Для контроля используют манометры.
Как определить диаметр трубы, идущей к расширительному баку
Чтобы не загружать вас излишними формулами, посмотрите видео, где подробно рассказано о том, какие диаметры труб должны быть при установке мембранного расширительного бака в системе отопления:
Пошаговая инструкция. Разные способы подключения
Экспанзомат – еще одно название расширительного мембранного бака. Рациональнее, если установкой займется специалист. Если решили установить самостоятельно, то в неясных моментах свяжитесь с ним и получите консультацию. Установить бак можно как на подающей части магистрали, так и на обратке.
Последовательность и особенности установки:
- расположение расширительного бачка в пространстве. В принципе, как уже было сказано, бак можно расположить как угодно. Но с точки зрения рациональности, воздушная камера должна располагаться вверху, чтобы не подвергаться воздействию гравитации. Это усилит и без того значительное воздействие на мембрану со стороны теплоносителя и воздуха. Потребуется замена или ремонт через меньший промежуток времени, чем указано в гарантийных обязательствах;
- на смонтированной схеме отопительной системы выбирают свободное от завихрений место. Обычно это участок трубы перед рециркуляционным насосом. Это наиболее оптимальный вариант;
- крепят бачок к стене и соединяют гибким шлангом с системой.
Не важно, куда вы поставите бак: на подачу, или это будет обратка, важно чтобы он был расположен на минимальном расстоянии от всасывающей стороны центробежного насоса
Расчет необходимого объема мембранного бака
Необходимый объем мембранного бака рассчитывается по несложной формуле. Его величина составляет десять процентов от общего количества теплоносителя, циркулирующего по системе, в том случае, если в этом качестве выступает вода. Общий объем теплоносителя можно определить по показаниям водяного счетчика при заполнении системы отопления.
Более точную цифру получаем суммированием объема всех труб, емкости котла и батарей. Считается, что на один киловатт мощности котельного оборудования требуется пятнадцать литров теплоносителя, то есть общий объем жидкости определяется умножением паспортной мощности котла на пятнадцать. Это значение будет лежать в пределах допустимой погрешности.
Например, если для работы обогревательного оборудования необходимо триста литров воды, то объем мембранного бака должен составлять тридцать литров. Этот параметр увеличивается на пятьдесят процентов при использовании в качестве теплоносителя незамерзающей жидкости, то есть в данном случае величина необходимого объема будет составлять сорок пять литров. Кроме того, надо учитывать возможность утечек и увеличить расчетное значение еще приблизительно на три процента. При правильном определении величины мембранного бака клапан аварийного сброса давления не срабатывает.
Давление в бачке
В некоторых котлах (обычно в газовых) в паспорте указано, какое давление необходимо выставить на расширителе. Если же такой записи нет, для нормальной работы системы давление в баке должно быть на 0,2-0,3 атм ниже, чем рабочее.
Система отопления невысокого частного дома обычно работает при 1,5-1,8 атм. Соответственно, в баке должно быть 1,2-1,6 атм. Измеряется давление обычным манометром, который подключается к ниппелю, который расположен в верхней части емкости. Ниппель спрятан под пластиковой крышкой, ее откручиваете, получаете доступ к золотнику. Через него можно также стравить излишки давления. Принцип работы такой же как у автомобильного золотника — чем то тонким отгибаете пластину, стравливая воздух до необходимых показателей.
Где располагается ниппель для подкачки
Также можно давление в расширительном баке увеличить. Для этого нужен будет автомобильный насос с манометром. Его подключаете к ниппелю, накачиваете до необходимых показаний.
Все вышеописанные процедуры проводятся на баке отсоединенном от системы. Если он уже установлен, снимать его не надо. Проверить давление в расширительном баке системы отопления можно на месте. Только будьте внимательны! Проверять и корректировать давление в расширительном баке для отопления надо при неработающей системе и слитом из котла теплоносителе
Для точности измерений и настройки бака важно чтобы на котле давление было нулевое. Потому воду спускаем тщательно
После чего подключаем насос с манометром и корректируем параметры.
