Реле времени: виды и схема, принцип работы

Для чего используются

Применение реле времени распространено в бытовых условиях. Например, при работе кондиционера могут потребоваться действия, осуществляемые циклически, через определённые промежутки времени. Например, охлаждение или подогрев (в зависимости от погодных условий), которые выполняются с часовым перерывом.

Переключатель поможет подогреть пищу перед обедом. Если хозяин оставляет дом на некоторое время в течение холодного сезона, ему лучше выключить отопление. Но если он делает это всего на пару дней, он может организовать его периодическое включение с минимальными параметрами.

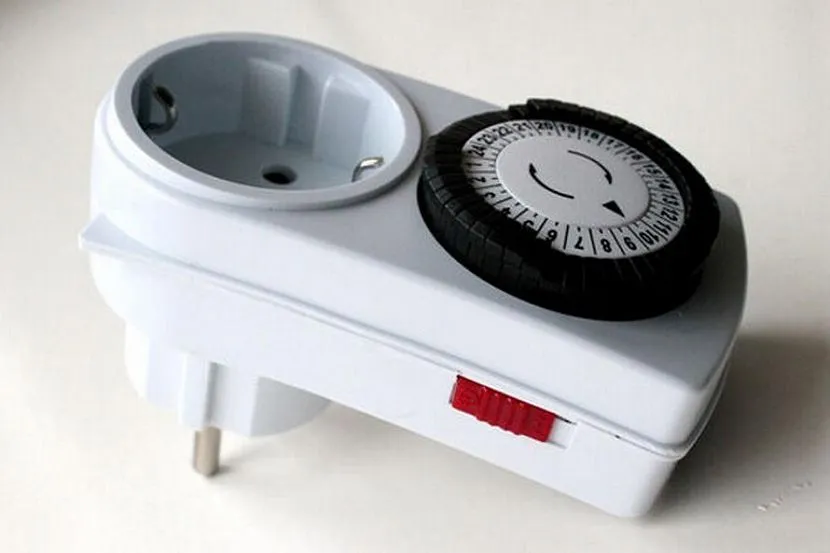

Таймер розеточного типаИсточник sovet-ingenera.com

Реле времени позволяет организовать управление любыми бытовыми устройствами, которые работают от электрического тока, установить нужный владельцу режим работы. Таймеры также широко применяются для управления различными промышленными процессами, обеспечивая точное соблюдения временной последовательности действий.

Можно привести другие примеры использования:

  • При использовании рекламы со светодиодным освещением можно определять режим её показа.
  • Те, кто ведут сельскохозяйственные работы, могут с помощью такого прибора управлять устройствами для полива.
  • Таймер позволяет обеспечить работу уличного освещения в соответствии с запланированным распорядком.
  • Выключатель света с таймером можно запрограммировать для управления обеспечением жизнедеятельности рыбок в аквариуме.
  • В помещении можно поддерживать микроклимат на комфортном уровне при наличии соответствующих бытовых приборов.
  • С помощью таймера можно управлять работой системы отопления.
  • Это устройство можно использовать при организации охранных мероприятий.

Если хозяева квартиры уехали в отпуск, с помощью реле времени можно обеспечить эффект присутствия жильцов в доме. Например, таймер может включать свет в заданное время до тех пор, пока люди не вернутся.

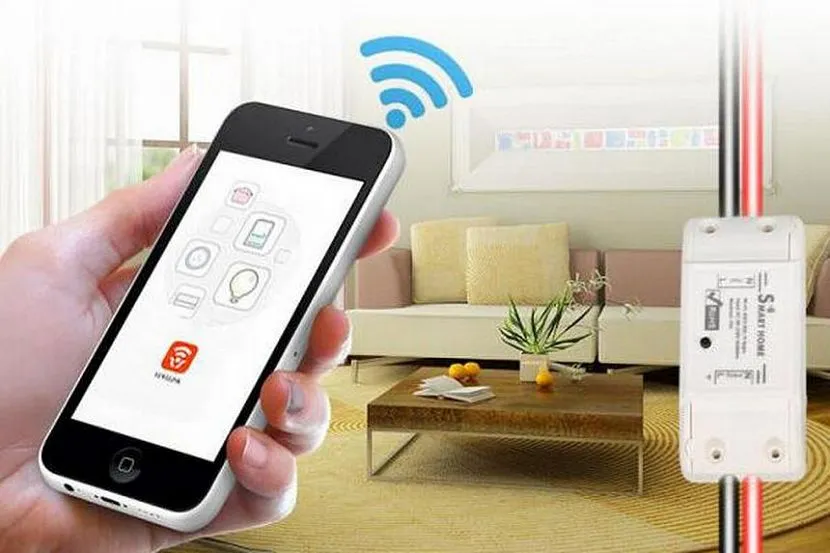

В некоторых реле времени возможно управление со смартфонаИсточник sovet-ingenera.com

Как сделать реле времени: два лучших способа

Благодаря реле времени можно серьезно экономить средства. К примеру, его можно установить в кладовке, коридоре или подъезде, одним нажатием вы сможете включать свет, а через определенный промежуток времени он отключится в автоматическом режиме. Этого времени вам будет достаточно, чтобы найти предмет в кладовке или просто пройти участок в коридоре. В данной статье мы расскажем вам, как сделать реле времени своими руками, рассмотрим пошаговую инструкцию и самые простые схемы подключения.

Как сделать реле времени – самый простой вариант

Мы понимаем, что основная часть наших читателей – это любители. Поэтому решили не вдаваться в сложные технические термины, которые могут ввести в ступор. Специально для наших подписчиков мы нашли вот такое видео, посмотрев которое вы сможете понять, как сделать самодельный таймер для отключения электричества.

Хотим обратить ваше внимание, что никаких сложностей у вас возникнуть не должно, ведь инструкция предельно простая для восприятия. Чтобы сделать реле времени нам необходимы следующие материалы:

Чтобы сделать реле времени нам необходимы следующие материалы:

Чтобы сделать реле времени нам необходимы следующие материалы:

Следующим образом выглядит схема подключения реле времени:

Конденсатором здесь выступает С1. Время задержки такого реле составляет 10 минут. Если говорить за другие характеристики КИТ, то он может похвастаться 1000 мкФ/16 Вольт. Регулируется время с помощью стандартного резистора R1. Управляется устройство с помощью контактов, специально под него плату делать не нужно, ее можно собрать, как показано на макете.

Собираем реле времени на базе таймера NE 555

Вторая схема реле времени также элементарна. Но, для ее сборки нам необходим таймер NE 555. Данный таймер предназначен для включения и отключения различных устройств. Его схема выглядит следующим образом.

Главным составляющим этого устройства выступает микросхема, именно он используется в построении самых популярных электрических устройств и таймеров. Микросхема позволяет наладить управление нагрузкой с помощью специального электромеханического реле. Поэтому вы сможете его настроить на выключение и включение света.

Управление таким таймером довольно простое, на корпусе вы найдете две кнопки:

Для запуска времени необходимо нажать кнопку «старт». Если нужно вернуть в первоначально состояние, тогда нажимаем «стоп»

Обратите внимание, что интервал времени управляется резистором R1 и конденсатором С1. Именно от их номинала и зависит время, через которое лампа и другой осветительный прибор будет гаснуть

Настроить время вы сможете от двух секунд до трех минут

Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт

Настроить время вы сможете от двух секунд до трех минут. Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт.

Более подробно о нем вы сможете узнать, посмотрев вот такое видео.

Рекомендуем прочесть: как установить ленту в фару.

dekormyhome.ru

Как сделать реле времени: два лучших способа

Благодаря реле времени можно серьезно экономить средства. К примеру, его можно установить в кладовке, коридоре или подъезде, одним нажатием вы сможете включать свет, а через определенный промежуток времени он отключится в автоматическом режиме. Этого времени вам будет достаточно, чтобы найти предмет в кладовке или просто пройти участок в коридоре. В данной статье мы расскажем вам, как сделать реле времени своими руками, рассмотрим пошаговую инструкцию и самые простые схемы подключения.

Как сделать реле времени – самый простой вариант

Мы понимаем, что основная часть наших читателей – это любители. Поэтому решили не вдаваться в сложные технические термины, которые могут ввести в ступор. Специально для наших подписчиков мы нашли вот такое видео, посмотрев которое вы сможете понять, как сделать самодельный таймер для отключения электричества.

Хотим обратить ваше внимание, что никаких сложностей у вас возникнуть не должно, ведь инструкция предельно простая для восприятия. Чтобы сделать реле времени нам необходимы следующие материалы:. Чтобы сделать реле времени нам необходимы следующие материалы:

Чтобы сделать реле времени нам необходимы следующие материалы:

Следующим образом выглядит схема подключения реле времени:

Конденсатором здесь выступает С1. Время задержки такого реле составляет 10 минут. Если говорить за другие характеристики КИТ, то он может похвастаться 1000 мкФ/16 Вольт. Регулируется время с помощью стандартного резистора R1. Управляется устройство с помощью контактов, специально под него плату делать не нужно, ее можно собрать, как показано на макете.

Собираем реле времени на базе таймера NE 555

Вторая схема реле времени также элементарна. Но, для ее сборки нам необходим таймер NE 555. Данный таймер предназначен для включения и отключения различных устройств. Его схема выглядит следующим образом.

Главным составляющим этого устройства выступает микросхема, именно он используется в построении самых популярных электрических устройств и таймеров. Микросхема позволяет наладить управление нагрузкой с помощью специального электромеханического реле. Поэтому вы сможете его настроить на выключение и включение света.

Управление таким таймером довольно простое, на корпусе вы найдете две кнопки:

Для запуска времени необходимо нажать кнопку «старт». Если нужно вернуть в первоначально состояние, тогда нажимаем «стоп»

Обратите внимание, что интервал времени управляется резистором R1 и конденсатором С1. Именно от их номинала и зависит время, через которое лампа и другой осветительный прибор будет гаснуть. Настроить время вы сможете от двух секунд до трех минут

Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт

Настроить время вы сможете от двух секунд до трех минут. Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт.

Более подробно о нем вы сможете узнать, посмотрев вот такое видео.

Рекомендуем прочесть: как установить ленту в фару.

dekormyhome.ru

Настройка электронно-механических аналоговых реле

Системы промышленной автоматики, а также различные бытовые модули часто оснащаются электромеханическими устройствами, конструкция которых предусматривает настройку при помощи потенциометров.

Электромеханический тип устройства отсчёта времени с регулировкой параметров потенциометрами. Существуют различные конфигурации подобных приборов, что делает возможным применять их в схемах разной сложности

На передней панели корпуса таких устройств располагается шток потенциометра (или несколько штоков), предназначенный под вращение лезвием отвёртки. По окружности штока (штоков) наносится размеченная шкала значений установки.

Прорезь на штоке под лезвие отвёртки является своеобразным указателем, изменяющим своё положение при вращении штока. Установкой этого указателя напротив определённых значений размеченной шкалы достигается настройка нужного параметра.

Многоканальный прибор электронно-механического типа. Настраивается легко и просто путём вращения потенциометров с помощью отвёртки. На фронтальной панели также имеется светодиодная индикация состояния

Приборы подобного типа (например, NTE8) нашли широкое применение в схемах управления вентиляционными системами, отопительными модулями, приборами искусственного освещения.

Ответы на часто задаваемые вопросы

В конце статьи ответим на несколько наиболее часто задаваемых вопросов.

Вопрос. Какой вариант предпочтительнее реле на 12 В и промежуточное на 220 или сразу рассчитанное на высокое напряжение?

Ответ. Первый вариант более безопасен при настройке, второй проще в монтаже.

Вопрос. Какое реле предпочтительнее механическое или электронное?

Ответ. Механические дешевле, электронные по надежности и функциональности их превосходят.

Вопрос. Импортные устройства более надежны?

Ответ. Российские стандарты жестче зарубежных, поэтому предпочтительнее выбирать отечественные устройства.

Принцип работы

Реле времени оснащено контактной группой. Именно с её помощью происходит включение и отключение. В качестве контроллера выступает катушка, являющаяся электромагнитом, или часовой механизм. В аналоговых и электронных аппаратах применяется кварцевый генератор. С его помощью образуются импульсы, которые и определяют течение времени. Функционируют приборы по такому принципу:

  1. На устройство подаётся сигнал.
  2. В приборе заранее программируется требуемое количество импульсов.
  3. По достижении необходимого показателя происходит какое-либо действие.
  4. Счётчик времени снова становится на ноль, после чего весь процесс повторяется.

Электронное (цифровое) реле времени заменило аналоговое механическое. Такие аппараты управляются с помощью якорей, которые меняют контакты с определённой задержкой. Работает прибор благодаря изменению показателей напряжения на конденсаторе. В конструкции есть специальный узел. Он функционирует на RC-цепи. Именно этот элемент задаёт время. В необходимый период на реле поступает команда. Устройство либо замыкает, либо размыкает контактные пары, которые включаются в цепь.

Современные аппараты дополняются микроконтроллером, с помощью которого человек может программировать прибор, не разбирая его. Такому типу не нужна какая-либо специализированная настройка. Он начинает функционировать сразу же после подключения к электросети. На этих реле можно устанавливать задержку от 1 секунды до нескольких недель. В конструкцию входят:

  • магнитный провод;
  • специальная немагнитная прокладка (она обязательно должна присутствовать для корректной работы);
  • якорь.

Чтобы замедлить переключение, часто применяют короткозамкнутую обмотку. Когда к ней подаётся электрический ток, появляется магнитное поле, благодаря которому создаётся препятствие для увеличения магнитной силы. Это значительно сокращает время срабатывания якоря. Пневматические приборы функционируют благодаря демпферу. Задержка контролируется с помощью воздушного отверстия, сечение которого можно изменять.

Применение кнопочного поста совместно с реле времени

Реализовать возможность запуска двигателя не только от реле времени, но и от кнопочного поста можно, добавив второй пускатель и собрав специальную схему «подхвата».

Внешний вид кнопочного поста с двумя кнопками

Рассмотрим принципиальную схему ниже. При нажатии на кнопку «ПУСК» происходит срабатывание Пускателя 1 и замыкание соответствующего контакта K1.1, подключенного параллельно кнопке «ПУСК». При отпускании этой кнопки, напряжение питания продолжает поддерживать Пускатель 1 во включенном состоянии и, соответственно, параллельный контакт K1.1 — в замкнутом.

Одновременно с контактом K1.1 замыкается контакт K1.2, который непосредственно включает Пускатель 2, управляющий нагрузкой. В момент срабатывания реле времени происходит срабатывание «контакта реле времени» и включение Пускателя 2.

В момент нажатия на кнопку «СТОП» (по умолчанию она замкнута) происходит размыкание цепи и Пускатель 1 отключается. Состояние Пускателя 2 при этом будет зависеть только от состояния реле времени.

Пускатель может управлять, к примеру, двигателем или еще чем-то. Если числа его контактов не достаточно, то их количество может быть увеличено специальными приставками.

Схема реле времени

По принципу работы можно выделить следующие типы реле:

Реле времени c электромагнитным замедлением

Используется только в цепях постоянного тока. Кроме основной обмотки имеется еще и специальная короткозамкнутая в виде медной гильзы. Она создает определенные препятствия нарастанию магнитного потока, в результате чего происходит задержка во времени срабатывания якоря основного реле.

Таблица типов реле времени с характеристиками

Реле времени c пневматическим замедлением

Такое реле содержит специальный пневматический демпфер (или катаракт). Регулировка задержки по времени производится за счет изменения диаметра отверстия, предназначенного для забора воздуха, с помощью специального регулировочного винта в виде иглы.

Интересное видео с примером использования реле времени смотрите ниже:

https://youtube.com/watch?v=A0gE2leiKRg

Реле времени c анкерным или часовым механизмом

Главным элементом этой конструкции является пружина, которая «взводиться» с помощью электромагнита. Контакты реле замыкаются после того, как часовой механизм отсчитает положенное время, которое можно выставить на специальной шкале.

Реле времени c применением двигателей

Позволяет производить задержку времени от 10 секунд до нескольких часов. Имеет в составе синхронный электродвигатель, редуктор и электромагнит, с помощью которого осуществляется сцепление первых двух элементов.

Электронные реле времени

Первоначально в таких реле использовались переходные процессы в разрядных RC или RL контурах. С появлением недорогих микроконтроллеров стало возможным необходимую задержку включения программировать.

Ещё одно интересное видео о реле времени:

Самый простой таймер 12В в домашних условиях

Наиболее простое решение — это реле времени 12 вольт. Такое реле может быть запитано от стандартного блока питания на 12v, каких очень много продается в различных магазинах.

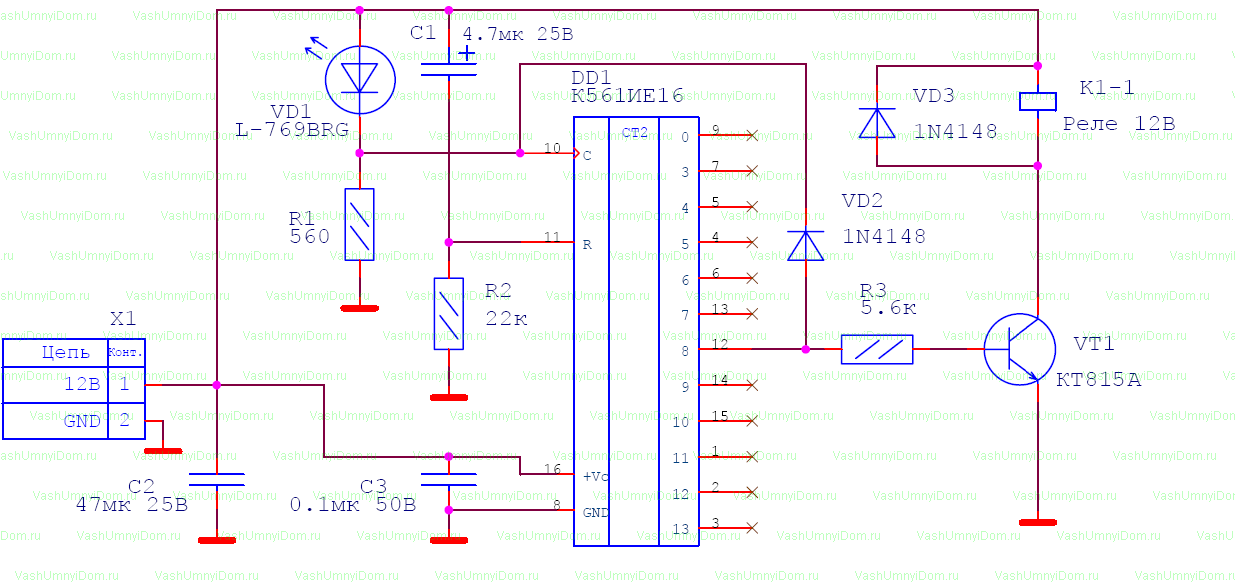

На рисунке ниже приведена схема устройства включения и автоматического выключения осветительной сети, собранная на одном счетчике интегрального типа К561ИЕ16.

Рисунок. Вариант схемы 12v реле, при подаче питания включающего нагрузку на 3 минуты.

Данная схема интересная тем, что в качестве генератора тактирующих импульсов выступает мигающий светодиод VD1. Частота его мерцаний составляет 1,4 Гц. Если светодиод конкретно такой марки найти не удастся, то можно использовать подобный.

Рассмотрим исходное состояние срабатывания, в момент подачи питания 12v. В начальный момент времени конденсатор С1 полностью заряжается через резистор R2. На выводе под №11 появляется лог.1, делающий данный элемент обнуленным.

Транзистор, подсоединенный к выходу интегрального счетчика, открывается и подает напряжение 12В на катушку реле, через силовые контакты которого замыкается цепь включения нагрузки.

Дальнейший принцип действия схемы, работающей на напряжении 12В, состоит в считывании импульсов, поступающих с индикатора VD1 с частотой 1,4 Гц на контакт №10 счетчика DD1. С каждым снижением уровня поступающего сигнала происходит, так сказать, приращение значения счетного элемента.

При поступлении 256 импульса (это равняется 183 секундам или 3 минутам) на контакте №12 появляется лог. 1. Такой сигнал является командой для закрывания транзистора VT1 и прерывания цепи подключения нагрузки, через контактную систему реле.

Одновременно с этим, лог.1 с вывода под №12 поступает через диод VD2 на тактовую ногу C элемента DD1. Этот сигнал блокирует в дальнейшем возможность поступления тактовых импульсов, таймер срабатывать больше не будет, вплоть до пересброса питания 12В.

Исходные параметры для таймера срабатывания задаются разными способами подсоединения транзистора VT1 и диода VD3, указанных на схеме.

Немного преобразив такое устройство можно сделать схему, имеющую обратный принцип действия. Транзистор КТ814А следует поменять на другой тип — КТ815А, эмиттер подключить к общему проводу, коллектор к первому контакту реле. Второй контакт реле следует подключить к напряжению питания 12В.

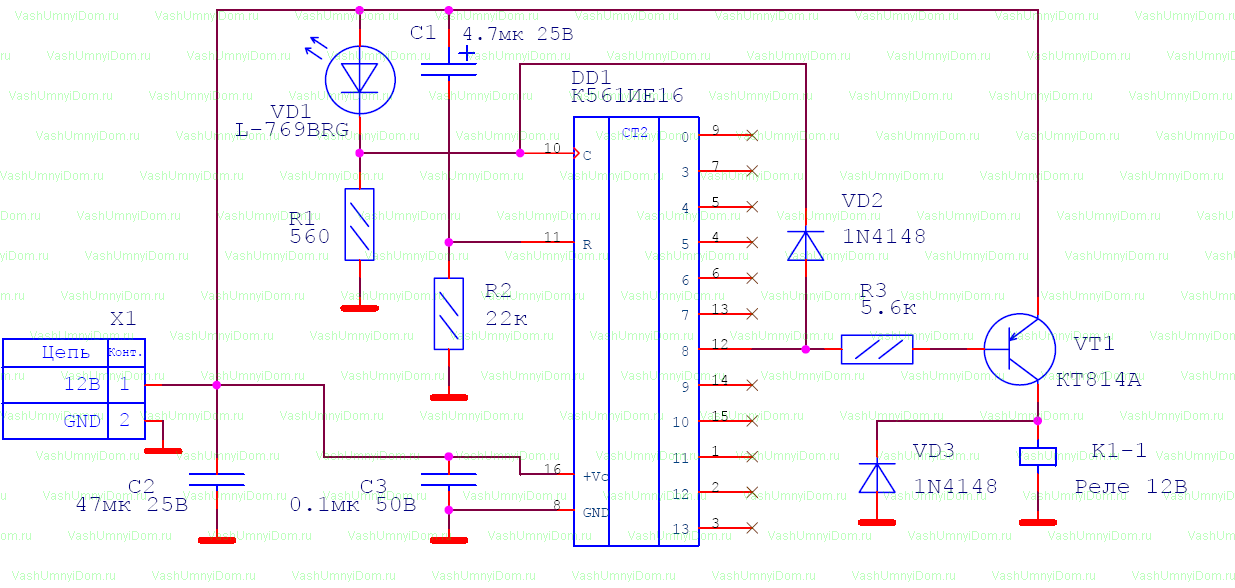

Рисунок. Вариант схемы 12v реле, включающего нагрузку через 3 минуты после подачи питания.

Теперь после подачи питания реле будет отключено, а открывающий реле управляющий импульс в виде лог.1 выхода 12 элемента DD1 будет открывать транзистор и подавать на катушку напряжение 12В. После чего, через силовые контакты будет происходить подключение нагрузки к электрической сети.

Данный вариант таймера, функционирующий от напряжения 12В, на отрезке времени 3 минуты будет держать нагрузку в отключенном состоянии, а затем подключит её.

При изготовлении схемы, не забудьте расположить конденсатор ёмкостью 0.1 мкФ, на схеме имеющий обзначение C3 и напряжением 50В как можно ближе к питающим выводам микросхемы, иначе счетчик будет часто сбоить и время выдержки реле будет иногда меньше, чем должно быть.

В частности, это программирование времени выдержки. Применив, к примеру, такой DIP-переключатель как показано на рисунке, вы можете соединить одни контакты переключателей с выходами счетчика DD1, а вторые контакты объединить вместе и подключить к точке соединения элементов VD2 и R3.

Таким образом, с помощью микропереключателей вы сможете программировать время выдержки реле.

Подключение точки соединения элементов VD2 и R3 к различным выходам DD1 изменит время выдержки следующим образом:

Номер ноги счётчикаНомер разряда счётчикаВремя выдержки
736 сек
5411 сек
4523 сек
6645 сек
1371.5 мин
1283 мин
1496 мин 6 сек
151012 мин 11 сек
11124 мин 22 сек
21248 мин 46 сек
3131 час 37 мин 32 сек

Характеристики реле времени

Логическая классификация свойств приборов идёт по четырём направлениям:

  1. Диапазон времён выдержки. Сегодня параметр варьируется в безграничных пределах: в сторону увеличения и уменьшения времени.
  2. Стабильность работы. Параметр больше касается электронных реле. Подразумевает способность прибора выполнять функции при изменении напряжения питания. Понятно, что в автоматических выключателях при 240 В срабатывание произойдёт раньше, нежели при 220 В при одинаковом токе. Это прямо следует из закона Джоуля-Ленца (тепловая мощность вычисляется как произведение тока на вольтаж).
  3. Долговечность. Обычно измеряется в циклах включения и выключения.
  4. Для электронных приборов: потребляемая мощность.

Даже биметаллическая пластина, не являющаяся электрическим прибором, рассеивает мощность за счёт теплоты. Долго проработает автоматический выключатель на заданном режиме, и энергия продолжит утекать в пространство. Причём срабатывания не произойдёт. С подобными потерями мирятся ввиду экономичности конструкции. Если брать электрочайники, там через биметаллическую пластину даже ток не протекает: чувствительный элемент стоит под кнопкой и обтекается паром. В результате в нужный момент подогрев выключается, а вода успевает закипеть. Выходит, одинаковые физические принципы используются по-разному:

  1. В случае с пускозащитными реле холодильников и автоматическими выключателями через биметаллическую пластину течёт ток, вступает в действие закон Джоуля-Ленца.
  2. Электрочайник обогревает сенсор опосредованно, от поднимающегося над водой пара.
  3. В составе балласта ламп дневного света биметаллическая пластина подогревается тепловой энергией, образующейся в небольшой газоразрядной колбе.
  4. В утюге и масляном обогревателе биметаллическая пластина крепится непосредственно возле спирали и служит для управления подачей питания.

Схема задержки времени реле

Скажете, примеры к реле времени имеют мало отношения, а мы ответим, что упомянутые вещи позволяют глубже понять принцип организации рассматриваемых сегодня приборов. Человек с гораздо большим интересом относится к явлениям, которые он понимает. Характеристики реле времени дополняются списком параметров:

Число значений срабатывания. Параметр не актуален для большей части бытовой техники.
Количество переключающих контактов

Оговаривается для одновременного управления несколькими приборами, плюс в случае трёхфазных цепей, когда требуется убрать питающее напряжение одновременно со всех линий.
При выборе таймеров в распределительный щиток обращайте внимание на возможность установки на DIN-рейку.
Нормальное положение контактов: замкнуты или разомкнуты. Реле способны включать или выключать питание.
Электрические реле характеризуются пропускаемой мощностью

Для автоматических включателей это номинальный ток и предельный отключающий ток. Второй параметр касается разрушающего режима в условиях неконтролируемого роста мощности, когда реле еще способно функционировать. Для автоматических выключателей порядок цифр порой составляет тысячи ампер, и возникновение такой ситуации характеризуется как нештатное и маловероятное.
Электрические реле выпускаются для постоянного и переменного тока. Для высоких напряжений применяются различные методы для гашения искры. Описано в обзоре про автоматические выключатели.

Электрическое реле

Выводы и полезное видео по теме

Видео, где рассматривается возможность подключения реле времени. Также этот познавательный фильм рассказывает о том, чем отличается реле времени от таймера и какие функции присущи тем или иным моделям электронных приборов.

https://youtube.com/watch?v=Z8FkrwtX2GM

Фактически рассматривается возможность использования модульного устройства, где присутствуют два независимых коммутирующих по времени устройства. Схема предусматривает включение двух приборов бытовой техники, настройку их работы во временных интервалах и другие функции.

Конечно же, все существующие модификации реле времени не охватить одним скромным обзором. Для рассмотрения всего ассортимента приборов потребуется написать целую книгу. Собственно, справочники по таймерам разных видов доступны, и при желании отыскать необходимые сведения можно всегда.
