Какие виды фанеры применяют для обогреваемого пола?
Производители выпускают большое количество сортов, разновидностей фанеры. Поэтому потребители задаются вопросами, а можно ли ее применять для укладки теплых полов, какие виды применяются? Отметим, что все виды пригодны для использования в установке теплого пола (на лаги, на деревянный пол, бетон), но подбирать материал стоит индивидуально, по каждому конкретному случаю.
Выделяют пять сортов материала, причем некоторые из них влагостойкие. Чтобы изготовить фанеру 1 сорта, применяют шпон только из березы, дуба, бука, на нем нельзя найти сучки. Такие материалы укладывают на пол, но их стоимость высокая, и конструкция полов будет затратной.
Для обустройства теплого пола больше подходит второсортный материал, при этом качество не страдает, да и по кошельку не ударит.
Подготовка к монтажу
Покупка пленки
Напольный обогрев обеспечивает поддержание комфортной температуры с меньшими энергозатратами
При покупке пленочной системы обогрева нам нужно определиться с оптимальной мощностью пола, и выбрать исходя из этого подходящую модель и длину пленочного рулона. При этом следует учитывать, что для комфортного ощущения воздух в помещении следует нагревать примерно до 21 0С, а пол – до 24 – 26 0С.
Самыми распространенными моделями теплых пленочных полов являются модели с мощностью 150 и 200 Вт/м2. В зависимости от того, для какой цели вы будете монтировать дополнительный обогрев, вам и нужно выбирать соотношение мощности и длины рулона.
При выборе ориентируемся на такую таблицу:
| Мощность пола | 150 Вт/м2 | 200 Вт/м2 |
| Дополнительный обогрев | 60% площади и более | 40% площади и более |
| Основной обогрев | 90 — 95% площади | 70% площади и более |
| Тип помещения | Все, кроме цокольного этажа, первого этажа и балкона | Все |
| Рекомендуемое напольное покрытие | Ламинат, ковролин, линолеум | Ковролин, доска, паркет |
При определении площади стоит учитывать только свободное пространство помещения. Так, пол под шкафом, большим комодом или диваном в расчет не принимаем – греть его бесполезно. Кроме того, укладывать термопленку под такими объектами не стоит: она может быть повреждена либо под весом мебели, либо из-за недостаточного теплоотведения.
Не обязательно занимать всю площадь – греть нужно там, где это необходимо
При выборе модели также стоит иметь в виду, что полосы термопленки можно подрезать только по длине. Вот почему ориентировать рулоны придется так, чтобы в помещении помещалось целое их количество. Чаще всего пленку раскатывают вдоль комнаты, чтобы уменьшить число точек подключения.
Оптимальный отступ от стен и тяжелых предметов мебели – 10 – 15 см. При наличии в помещении источников тепла нужно располагать пленку на значительном удалении от них (не ближе 50 см от радиаторов отопления и не ближе 1 м от камина).
Необходимо выдерживать зазор вдоль стен
Цена также напрямую зависит от мощности. Так погонный метр пленки 150 Вт (ширина 50 см) будет стоить примерно 250 -350 рублей, а при мощности в 200 Вт цена изделий такой же ширины возрастет до 450 – 650 рублей.
Подготовка основания
Перед тем как установить плёночный пол и подключить его к сети, нам необходимо выполнить ряд предварительных работ.
Алгоритм зависит от того, какое напольное покрытие было уложено ранее, и от его состояния:
Деревянный пол нужно укрепить
- Если планируется отделка старого деревянного пола, обладающего достаточным запасом прочности, то можно обойтись и без демонтажа. В этом случае достаточно укрепить дощатый настил и обработать древесину антисептиками.
- В остальных случаях лучше демонтировать покрытие до бетонного основания. Бетон очищаем, сбиваем перфоратором крупные неровности, после чего обеспыливаем пол.
Старый деревянный настил разбираем до основания
- Углубления в бетонном полу выравниваем, заливая ремонтным раствором. Щели и трещины расшиваем и тоже заделываем, а затем разравниваем слой раствора.
Бетонный пол ремонтируем с использованием специальных составов
- На поверхность пола укладываем теплоизоляционную подложку. Допускается монтаж пленочных полов на рулонное пробковое покрытие, но лучше использовать фольгированный материал. Тонкий утеплитель на основе вспененного полиэтилена укладываем фольгированным слоем вверх, соединяя отдельные рулоны материала металлизированным скотчем.
Соединение рулонов подложки скотчем
- На этом же этапе готовим место для установки терморегулятора. Для этого в стене проделываем вертикальную штробу, через которую будем заводить контактный провод. Также к терморегулятору нужно подвести отдельную ветку провода от ближайшей розетки или распределительного щитка.
Штробление стены для установки терморегулятора
Монтаж пошагово
Существует три схемы укладки пленочных тёплых полов под ламинат
, имеющие незначительные отличия.
- Используется в неотапливаемых помещениях, главным отличием является применение ИК-пленки мощностью 220 Вт/м2. Выполняется в четыре слоя, путем последовательной укладки теплоизоляционной подложки, инфракрасной пленки, заземляющего покрытия и ламината.
- Такая комбинация подходит для дощатых полов на лагах, отличается необходимостью монтажа фанеры толщиной 1 см либо ДСП – 1,5-2 см поверх досок, теплоотражающей подложки, греющей пленки, заземляющего и финишного покрытий.
- Осуществляется по плиточному, фанерному, бетонному основаниям в помещениях имеющих основной источник отопления, при этом применяется пленочный теплый пол мощностью 150 Вт/м2.
Именно от принятой монтажной схемы зависит количество этапов работ.
Пошаговая инструкция подразумевает, что подготовительные работы уже завершены.
Основные из них:
- выбор монтажной схемы;
- определение объемов работ;
- приобретение материалов;
- вынос мебели из помещения и очистка исходного основания от мусора и острых кромок;
- обеспечение инструментами.
Перед тем как уложить все составляющие теплого пленочного пола нужно внимательно ознакомиться с прилагаемой инструкцией.
Шаг 1
Заключается в устройстве теплоизоляционного слоя под ламинат. Выполняется он из стенофона, пробковой, лавсановой или полипропиленовой подложки. Обязательное условие отсутствие в них фольгированного алюминиевого покрытия.
Она скрадывает небольшие неровности, минимизирует потери и обеспечивает передачу тепла в направлении помещения. Укладывается не избирательно, а по всей площади пола, для предотвращения скольжения фиксируется двухсторонним скотчем. Подложка не укладывается внахлест, стыки проклеиваются липкой лентой.
Получившийся слой должен быть сплошным и герметичным, допускается присутствие отверстия для датчика температуры. При необходимости проложить провод, его укладывают в шов.
Шаг 2
Укладка пленочного теплого пола выполняется по заранее подготовленному эскизу на котором отмечены места расположения мебели (под ней плёночный пол не ложится).
Рулон раскатывается поверх теплоизолирующего слоя, материал нарезается по максимально возможным размерам (для сокращения числа электрических соединений), сугубо в местах обозначенных пунктирной линией.
Полосы разлаживаются медными токопроводящими элементами вниз, контакты располагаются у стены на которой будет крепиться терморегулятор, это способствует уменьшению длины проводов при подключении.
Укладка производится без либо с небольшим нахлестом обеспечивающим расстояние между медными вставками 10 мм и исключающим соприкосновение шин.
Не должно присутствовать воздушных промежутков между ИК—пленкой и первым слоем, избежать их можно с помощью склеивания двухсторонним скотчем.
Шаг 3

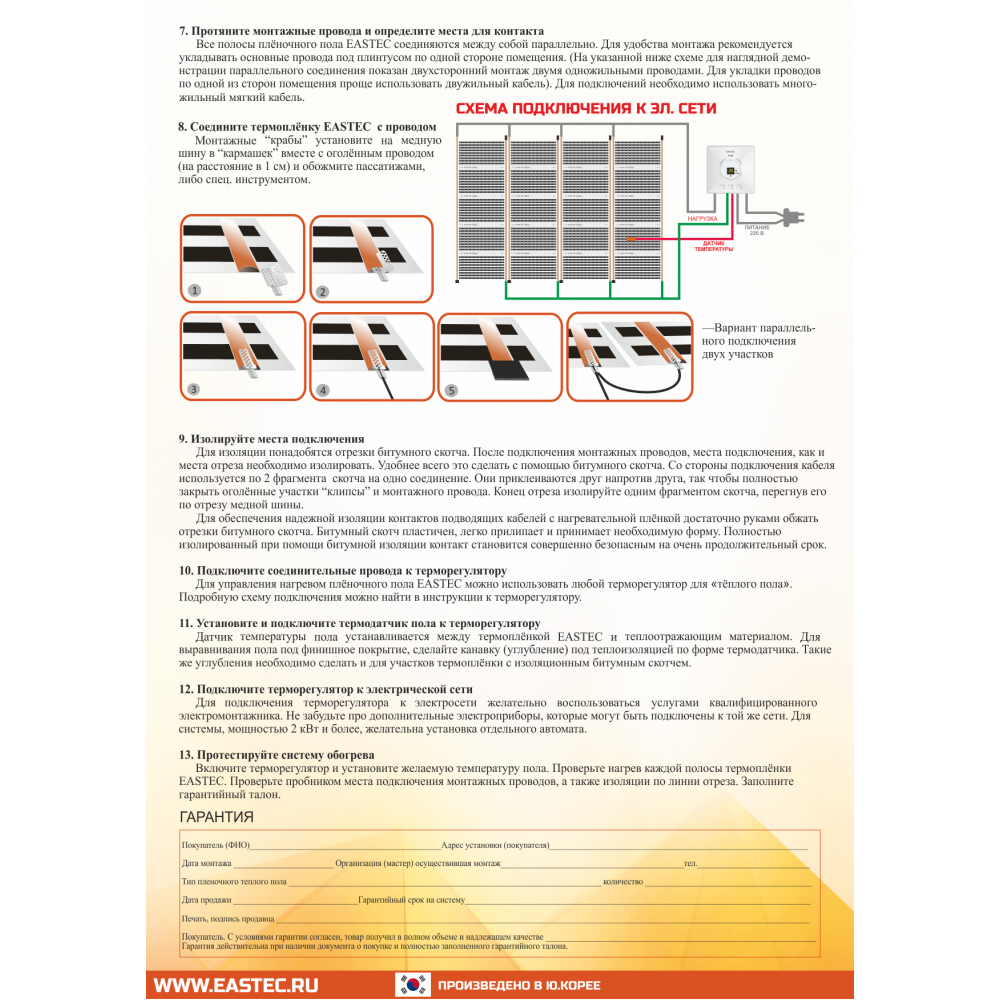

Электрические соединения пленочного пола выполняются с помощью монтажного комплекта, пассатижей и битумной липкой ленты поставляемой с греющей пленкой.
Контактный зажим устанавливается одной стороной внутрь термопленки, второй – наружу (поверх медной полосы) и плотно зажимается.
В предварительно подготовленную канавку вставляется датчик температуры, на стену крепится терморегулятор.
В начале полос зажимы установлены производителем, к ним присоединяют монтажные провода сняв на кончике изоляцию.
Изолируются места отрезов медных элементов и серебряные контакты (участки отмечены специальными значками).
Выполняется соединение проводов с терморегулятором по прилагаемой к нему схеме, окончательное подключение осуществляется через УЗО квалифицированными специалистами.
Шаг 4
Когда все элементы смонтированы, до монтажа ламината система подвергается тестированию. Включив терморегулятор и выставив температуру 30°С нужно проверить полосы на прогрев, а электрические соединения и изолированные места обследовать индикаторной отвёрткой.
Работа с электрическим теплым полом
Укладка электрического теплого пола подразумевает внимательное проведение работ по электромонтажу с соблюдением инструкций от производителя. Энергокабель должен быть идеально изолирован, поскольку высок риск воспламенения при допущении ошибок.
Если при укладке используются элементы, проводящие электрический ток, то важно, чтобы мощность системы была не более 130 ватт на квадратный метр. Если же кабель прокладывается по деревянным конструкциям, то на этих участках его мощность не должна быть боле 17 ватт на метр.. Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью
Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.
Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью. Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.
Выполняются работы в такой последовательности:
Черновое основание очищается от пыли, грязи и мусора. Различные щели, дыры и полости заделываются составами для древесины. Ни в коем случае нельзя применять монтажную пену, поскольку она является пожароопасным материалом не совместимым с системами подогрева.
Поверх основания укладываются деревянные бруски 5х5 сантиметров, интервал между которыми должен быть в пределах 0,4-0,5 метра. Можно использовать бруски с меньшими пропорциями, но помнить о том, что зазор между нагревательным элементом и покрытием пола должен составлять от 3 сантиметров. Фиксируются бруски саморезами.
Между брусками укладывается утеплитель с отражающей поверхностью, направленной в сторону помещения. Это позволит направлять выделяемые потоки тепловой энергии в комнату и не даст образоваться значительным теплопотерям. Желательно делать заступ на бруски. Предпочтение отдает различным материалам с фольгированным слоем.
Сверху на слой утеплителя укладывается армирующая сетка с площадью ячейки в 1 квадратный сантиметр. В тех местах, где кабель будет проходить через деревянные бруски, необходимо выпиливать пазы, изолируемые фольгой или металлическими пластинами. Глубина паза должна быть такой, чтобы кабель располагался на уровне утеплителя.
Укладывается кабель с шагом в 10-15 сантиметров. Расстояние от него до брусков должно составлять около 10 сантиметров. На армирующей сетке его фиксация производится при помощи пластиковых креплений (хомутов).
По завершению укладки оголенные концы кабеля выводятся на поверхность и подключаются к блоку термостата, который должен быть предварительно установлен в гофрированной трубке на расстоянии в 0,5-0,7 метра от стены между витками энергокабеля.
Подключать систему подогрева к термостату необходимо с абсолютным соблюдением всех инструкций
При укладке важно учесть общую мощность кабеля с упором на площадь его сечения. По завершению подключения производится тестирование системы
Особое внимание стоит уделить тем участкам, где кабель располагается поверх древесины, чтобы устранить риск возгорания.
Завершающим этапом работ является создание чистового пола и укладка основного покрытия.
Чистовой пол можно сделать из доски с замковыми соединениями, которая обеспечит отличную вентиляцию пространства под настилом.
Итог
В статье представлена подробная информация о монтаже систем теплого пола в деревянном доме. Если соблюдать все инструкции и не делать ошибок, то эффективность, надежность и безопасность подогрева полов будут на высочайшем уровне.
Если у владельца существуют сомнения по поводу своей компетентности при проведении сантехнических или электромонтажных работ, то лучше не рисковать и обратиться за помощью к профессионалам. Специалисты из строительных компаний возьмут на себя ответственность за все этапы работ – от покупки необходимых материалов до монтажа теплого пола, его тестирования и введения в эксплуатацию.
Порядок действий
Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:
Расчеты
Перед началом работ необходимо все правильно рассчитать
Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.
Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.
Установка терморегулятора
Монтаж терморегулятора
Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.
Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.
Подготовка чернового пола
Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.
Укладка теплоизоляции
Особенности укладки теплоизоляции
Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.
Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.
Монтаж пленочного полотна
Можно приступать к укладке пленочного полотна
Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.
Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.
Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.
Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.
Укладка напольного покрытия
Укладка напольного покрытия
После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).
Определение неисправности теплого электрического пола
Если теплый пол перестал греть, то неисправными может быть терморегулятор, датчик температуры или точки присоединения проводов к нагревательным элементам.
Для определения места неисправности нужно в первую очередь проверить терморегулятор. Если он не подает признаков работы, то нужно убедиться, что на терморегулятор подается питающее напряжение. Вполне возможно сработал автомат защиты или УЗО (если установлено).
Проверить подачу напряжения можно с помощью мультиметра, включенного в режим измерения переменного напряжения непосредственно на контактах клеммной колодки. Если нет прибора, то можно подключить любую лампочку или электроприбор. Заодно нужно подтянуть все винты в клеммной колодке терморегулятора, вполне возможно один из них недостаточно закручен.
Если работает дисплей у цифрового или светится индикатор нагрева пола у простого терморегулятора, значит питающее напряжение подается и нужно подключить вместо проводов, идущих к нагревателю пола любую лампочку на 220 В. Если лампочка светится, значит дело в проводах подвода питающего напряжения на нагреватель пола.
Если лампочка не засветилась, значит неисправен датчик температуры или схема терморегулятора. Датчик температуры представляет собой сопротивление, величина которого изменяется в зависимости от температуры его корпуса. Его можно прозвонить мультиметром, сопротивление должно лежать в пределах от 5 до 20 кОм.
В случае если пало подозрение на неисправность нагревательных элементов, то нужно подать напрямую напряжение 220 В с помощью шнура с вилкой непосредственно на провода, идущие на теплый пол, отключив их от терморегулятора. Если пол начал через время нагреваться, значит точно неисправен терморегулятор и потребуется его ремонт или замена.
Бывает неисправность теплого пола, при которой нагревается не вся его поверхность. В таком случае терморегулятор исправен и скорее всего неисправность кроется в плохом контакте соединения токоподводящего провода медной шиной. Придется вскрывать пол и восстанавливать контакт.
Если соединение проводов с медными шинами будет сделано с помощью пайки по технологии описанной в статье, то такая неисправность теплого пола будет исключена.
Расчет материалов и подготовка инструмента
Инструментарий, требуемый для проведения монтажа:
- односторонний и двусторонний строительный скотч для фиксации основания и пленки;
- перфоратор;
- болгарка и наличие отрезного диска для разрезания камня;
- ножницы;
- шпатель с зубчиками;
- плоскогубцы;
- строительный уровень;
- кисточка с широким основанием;
- миксер для строительных целей;
- емкость для смешивания растворов.
Для выполнения монтажа теплого пола потребуется подготовить материалы:
- теплоизоляционная подложка, которая укладывается под теплое пленочное основание;
- пленка, изготавливаемая из полиэстера и нагревающих компонентов. В качестве компонентов применяется карбоновая паста с соединением при помощи медных перемычек;
- температурный датчик и терморегулятор, которые предоставляют возможность автоматического изменения температуры пленочного теплого пола. Эти элементы также обеспечивают смену температурного режима на основании факторов внешней среды;
- битумный изолятор для защиты электросоединений;
- клеммы, которые осуществляют соединение контактов проводов электросети и кабелей теплого пола.
Также необходимо приготовить отделочные материалы, используемые в качестве напольного покрытия. Если размер пленочных полос не подходит для установки в помещение, их допускается разрезать.
Однако проводить данную процедуру нужно максимально осторожно, предварительно убедившись, что производитель конкретной модели позволяет это делать. При спаивании шина, проводящая электричество, существенно нагревается, в результате повышается опасность повреждения места контакта провода
Это способно во множестве случаев способна стать причиной поломки всей коммуникации. Установку и подключение следует производить с использованием обжимных соединяющих элементов
При спаивании шина, проводящая электричество, существенно нагревается, в результате повышается опасность повреждения места контакта провода. Это способно во множестве случаев способна стать причиной поломки всей коммуникации. Установку и подключение следует производить с использованием обжимных соединяющих элементов.
Укладка пленочного теплого пола
Инструменты для работы
Схемы укладки
Варианты резки пленки
Схема монтажа
Схема монтажа в помещении (с учетом меблировки)
Для начала определитесь с площадью пола, которую требуется подогревать. Пленку недопустимо укладывать под тяжелую мебель и технику, такую как шкафы, комоды, холодильник или стиральную машину. Расстояние от края пленки до места, где будет стоять такая мебель должно составлять 20 см. Такое же расстояние должно оставаться до стен. Разметьте границы будущего расположения пленки с помощью маркера или яркого скотча.
Пленка фиксируется скотчем
Укладывайте пленку вдоль длинной стороны комнаты, это позволит уменьшить количество электрических соединений во всей системе. Обычно производитель как-то помечает верхнюю часть пленки, если никаких отметок нет, значит, пленка двусторонняя и ее можно укладывать любой из сторон. Резать пленку необходимо строго по линии разреза, нанесенной производителем.
Когда весь пол будет застелен, можно приступать к подключению.
Технология монтажа
Подготовив все
комплектующие и инструменты, можно переходить непосредственно к укладке
плёночных инфракрасных тёплых полов под плитку.
Подготовка
Инфракрасные полы
особенно чувствительны к недочётам в основании, и к его подготовке следует
подходить серьёзно.
Процесс включает в
себя:
- Демонтаж старого покрытия.
- Очистку пола от грязи и сора.
- Обезжиривание поверхности и обработка
праймером. - Выравнивание чернового пола: «сухим»
способом — используется керамзитовый песок, метод несложный, но керамзит может
нанести вред нагревательным элементам; бетонно-цементным или наливным составом
— этот вариант позволяет сделать ровный и гладкий пол.
При наличии прочного и ровного основания, подготовительный процесс значительно упрощается. Достаточно только нанести небольшой слой самовыравнивающегося раствора.
Разработка укладочной
схемы
Прежде чем приступать
к укладке, необходимо начертить план размещения полотен. Плёночный пол не стелется
под тяжёлую мебель и сантехнику. Поэтому, нужно продумать заранее планировку в
помещении. Согласно данной схеме, нанести метки на основание, где будет
стелиться нагревательный элемент. Отступ от стен должен составлять не меньше 20
см.
После этого,
определяется место для терморегулятора, он должен располагать на стене, на
расстоянии от пола 15 см. Для проводов, которые будут идти от прибора до
плёнки, рекомендовано проделать штробы, в них они будут размещаться.
Гидроизоляция
На подготовленную поверхность укладывается гидроизоляционный материал, можно использовать специальную мембрану или обычную полиэтиленовую плёнку.
Изделие укладывается внахлёст, а для проклеивания стыков применяется скотч.
Теплоизоляция
Теплоизоляционный материл, не даёт теплу уходить в пол, а направляет его вверх. Лучше для этой роли подойдёт фольгированное изделие — пенофол или изолон.
Материал с таким покрытием способен отражать до 90% тепловой энергии, что делает работу плёночных полов более эффективной.
Укладка термоплёнки
Термоплёнка
укладывается согласно разработанной схеме. Монтаж плёнки следует производить
аккуратно, чтобы не повредить элементы. Для соединения полос между собой,
используются клеммные зажимы.
Листы монтируются таким образом, чтобы медные контакты располагались внизу, по направлению к стенам, только тогда устройство будет правильно работать.
Подключение пола
Когда пол уложен, его
следует подключить к терморегулятору. Для этого, по разработанной схеме, от
элементов нагрева к регулятору, надо протянуть кабель, который помещается в
гофру.
Для соединения кабеля
и ИК мат, с провода частично срезается изоляция, после чего он подсоединяется с
помощью клипс к нагревательным элементам. Зажимать клемму плоскогубцами следует
аккуратно, но плотно, для надёжного контакта. Места срезов необходимо
изолировать битумом.
После этого,
устанавливается термодатчик, он размещается на графитовых полосах, и
подключается к терморегулятору. Датчик монтируется в специальном углублении,
которое оборудовано в теплоотражающем материале, это минимизирует перепады в
высоте поверхности.
Когда система подключена, её обязательно следует протестировать. Проверка делается каждой полосы в отдельности, при температуре 25 — 30 градусов.
Если тестирование
показало, что пол функционирует правильно, его нужно накрыть полиэтиленом, он
будет служить дополнительным защитным слоем.
