Инструкция по монтажу
Предлагаем вашему вниманию краткую инструкцию по монтажу сэндвич-панелей, на которую вы можете ориентироваться. Строительство домов из сэндвич панелей начинается с возведения фундамента и каркаса. Шаги между вертикальными и горизонтальными профилями каркаса должны отвечать габаритам панелей, все рейки каркаса выставляются строго по уровню. Многих интересует, как монтировать облицовку своими руками. Обычно предусматривают стыки и отступы от краев в пять сантиметров.
На подготовительном этапе поверхность чистят от пыли и грязи, обеспечивают обработку антисептиком и средством от коррозии. Подбирают приспособление для монтажа:
- для деревянного каркаса — саморезы по дереву для сэндвич-панелей;
- для ж/б основы — анкеры и дюбели;
- каркас из металла требует самосверлящих винтов (в опорах отверстия должны быть меньше по диаметру, чтобы получилась надежная фиксация методом вкручивания).
Для облицовочных работ потребуется также шуруповерт с шестигранной магнитной насадкой диаметром 8 мм. При установке облицовочных элементов может потребоваться изменение стандартных размеров. См. таблицу, чтобы подобрать инструменты для резки.
Пластиковые панели
Ножовка, электрический лобзик
Электролобзик делает спил намного качественнее
Стальные полотна
Ножницы по металлу, лобзик, циркулярная пила для холодной обработки
Не подходит болгарка, шлифмашина и плазменная резка, поскольку защитный слой на стали перегревать нельзя
СИП (структурно-изолированные плиты)
Циркулярная электрическая пила, ручная техника
Важно обеспечить цельность кромки и ровное соединение. Для процесса не подходит электролобзик.
Торговые павильоны
Возможность иметь собственную точку и не платить огромную арендную плату — значительный бонус для любого коммерсанта, хоть начинающего, хоть опытного и успешного. Торговый павильон удобен для бизнеса тем, что он имеет точную специфику и случайные люди в него не заходят.
Кроме того, павильон находится на виду, а не среди сотен себе подобных в крупном центре, поэтому вероятность успешной торговли в нем намного лучше.
Для строительства торгового павильона сэндвич-панели являются оптимальным вариантом. Основным преимуществом является скорость возведения — все время расходуется только на возведение нулевого уровня, а в некоторых случаях и этого не делается.
Например, при использовании свайного или свайно-винтового фундамента, скорость строительства измеряется считанными днями, что для торговой деятельности является неоценимым преимуществом. Для небольших павильонов обычно делается мелкозаглубленный ленточный фундамент, который не требует значительных расходов времени или денег.
При малых размерах павильона его стоимость будет сопоставима с ценой подержанного автомобиля, а функциональные возможности здания — полностью аналогичны дорогой капитальной постройке.
ОБРАТИТЕ ВНИМАНИЕ!
Имеется большое количество организаций, выполняющих монтаж павильонов из сэндвич-панелей по низким ценам в кратчайшие сроки. Если нет времени или возможностей самостоятельного строительства, такой вариант будет отличным выходом из положения.
Что такое сэндвич-панели?
Они представлены специальным отделочным материалом, состоящим сразу из нескольких слоев. Панели могут применяться внутри или снаружи строения. Изделия для наружной отделки дома создаются из прочных и износостойких материалов, а также оснащаются утеплителем.
Наружный
слой панелей представлен жестким и профилированным материалом. Он обеспечивает
защиту дома от механических повреждений. В середине располагается теплоизоляционная
прослойка, для создания которой применяется минеральная вата или другие
аналогичные материалы. Изнутри панели покрываются прочным защитным слоем,
причем покрытие может быть гладким или ребристым.
Все листы соединяются с помощью прессования, которое может быть холодным или горячим. Дополнительно используются клеящие вещества, не наносящие какой-либо вред окружающей среде. Построить здание с помощью сэндвич-панелей просто и быстро, а также этот вариант подходит для людей с ограниченными финансовыми возможностями. При этом получится строение, являющееся долговечным, красивым, теплым и безопасным для проживания.
Достоинства строительства из сэндвич-панелей
(1) Прежде всего, это экономия на фундаменте. Известно, что около половины затрат при строительстве коробки дома приходится на фундаментные работы. При строительстве дома из сэндвич-панелей можно использовать столбчатый фундамент, малозаглубленный ленточный или же легкий плитный.
(2) Скорость строительства. Такой дом можно собрать по уже готовым чертежам за несколько дней. Обычно производители таких сооружений привозят стены в готовом виде и уже на участке скрепляют их между собой.
Саму коробку дома можно выставить всего за одну-две недели. Конечно, многое будет зависеть от размеров строения. Но в любом случае постройка займет гораздо меньше времени чем, если бы вы применяли обычные строительные материалы.
(3) Третье преимущество заключается в экономии на отоплении в будущем. Сэндвич-панели достаточно теплые, чтобы строить из них дома в самых холодных регионах страны.
(4) Постройки из сендвич-панелей достаточно долговечны. Несмотря на то, что принято считать такие дома не самыми прочными по сравнению с каменными, практика показывает, что, при правильно соблюденной технологии возведения, их можно эксплуатировать в течение десятилетий. Производители таких домов специальным способом высушивают брус до такой степени, что древесина практически не поддается старению.
(5) Есть возможность увеличить полезную площадь жилых помещений, так как толщина стен коттеджей из сэндвич панелей значительно меньше, чем в домах, построенных из камня или блоков.
(6) Шестое преимущество — Коттеджи из сендвич панелей можно строить практически при любых погодных условиях. Возведение дома можно проводить зимой, в независимости от температуры окружающей среды;
(7) Седьмой плюс — в отличие от деревянных домов, каркасные строения не оседают. Это значит, что отделочные работы можно начинать сразу после возведения коробки;
Кроме того, при необходимости, есть возможность разобрать дом, и собрать его на новом месте. К тому же, не стоит забывать и про стоимость. Все материалы и работы не будут сильно «бить» по вашему кошельку. Дома из сендвич панелей стоят значительно дешевле аналогов. Именно эта особенность сильно нравится отечественным застройщикам.
Технические характеристики
Технические характеристики сэндвич-панелей содержат в себе информацию о габаритах и массе изделий, уровне огнестойкости и шумоизоляции изделий. Также в этих параметрах находится несущая способность и показатели термического сопротивления.
Ширина и вес влияют на спецификацию изделий. Грамотно подобранные размеры панелей помогут избежать покупки лишнего количества материала. Следует учитывать размеры упакованных ламелей при перевозке. На простоту монтажа оказывает влияние масса изделий, которая зависит от используемого утеплителя и толщины материала.
На толщину следует обращать внимание в первую очередь, так как чем толще будут кровельные панели, тем лучше будет сохраняться температура внутри здания. Для регионов со спокойным климатом можно выбирать материал, толщина которого составляет от 50-100 мм. Есть два типа стеновых панелей: изделия, ширина которых составляет 1000 мм, и изделия с шириной в 1200 мм
Кровельный материал обладает шириной в 1000 мм
Есть два типа стеновых панелей: изделия, ширина которых составляет 1000 мм, и изделия с шириной в 1200 мм. Кровельный материал обладает шириной в 1000 мм.
Длина стеновых панелей может отличаться и составлять от 500 мм до 13500 мм в зависимости от выбранной спецификации. Для индивидуального строительства можно выбрать увеличенную толщину материала, которая может достигать 150 мм или 200 мм для регионов с холодными климатическими условиями.
На вес конструкции оказывает влияние не металлопрофиль, а толщина и тип утеплительного материала.
Сэндвич панели на основе OSB плит
Сегодня сэндвич-панелями принято называть особый строительный материал, который состоит из нескольких связанных друг с другом слоев: внутреннего и внешнего облицовочного, а также утеплителя, расположенного между ними. В качестве внешнего и внутреннего слоя сэндвич-панели на основе OSB плит используется ориентированно-стружечная плита. Высокая прочность на изгиб и сжатие плиты и устойчивость к механическим воздействиям, а также высокая влагостойкость задают параметры и назначение готового бутерброда. Получившийся продукт, хотя и кажется хрупким, обладает очень большой прочностью на разрыв.
Удивительно, но такие сэндвич-панели вполне могут выдержите 400 килограммовую горизонтальную нагрузку на каждый м2, а вертикальную до 3 тонн на погонный метр. Если сравнивать строительные материалы по критерию долговечности и надежности, то такие сэндвич-панели уступают лишь бетону и кирпичу. Они характеризуются очень высокой степенью пожаробезопасности используется в капитальном строительстве. Возведение домов для постоянного проживания из сэндвич-панелей на основе плиты OSB в настоящее время привычное дело.
Сэндвич-панели на основе OSB плит
В качестве начинки для сэндвича из ориентированно стружечных плит выступает теплоизоляционный материал. Чаще всего используют пенополистирол, являющийся органическим теплоизоляционным материалом, который выпускается плитах. Эти плиты совершенно не впитывают влагу и обладают прекрасными техническими характеристиками, которые позволяют в высокой степени обеспечить тепловую и звукоизоляцию. Достаточно отметить, что коэффициент теплопроводности пенополистирола 0,039 ватт/м2* кельвинов.
Использование минеральной ваты наряду с пенополистиролом при производстве сэндвич-панелей последнее время получило широкое распространение. У минеральной ваты немного выше коэффициент теплопроводности, который составляет 0,041 ватт/м2* кельвинов. Но главное достоинство этого материала заключается в его абсолютной негорючести. Недостатком минераловатных плит является боязнь влаги. При попадании ее в утеплитель, он полностью может потерять свои свойства. Производство сэндвич панели из OSB плиты осуществляется путем склеивания компонентов на специальных автоматических линиях или вручную.
Производители выпускают такие сэндвич-панели нескольких стандартных размеров, соответствующих размеров OSB плиты. Ширина составляет 1,2 либо 2,4 м, а длина 2,4 – 7,3 м. Толщина изделий от 10 до 30 см и зависит от климатических условий места строительства и назначение панелей. Преимущества этого материала заключаются еще и в том, что по сравнению с бетоном и кирпичом он очень легкий. К примеру, 1 м2 весит всего 18 кг. Теплотехнические характеристики стен, изготовленных из сэндвич-панелей толщиной 170 – 180 мм, совпадают с таковыми у стены из кирпича, имеющей толщину полтора метра. Использовать этот материал можно в очень широких температурных диапазонах от – 60 до + 50 градусов. Соединять между собой сэндвич-панели различной формы можно посредством крепления под шпонку или саморезов, которые имеют длину до 30 см.
Как правило, применяют сэндвич-панели при строительстве зданий и сооружений с использованием каркасной технологии строительства. Из них возводят стены внутренние перегородки и кровлю. Нанесение штукатурки на сэндвич-панели не представляет никакого труда. Другие строительные отделочные материалы тоже прекрасно сочетаются с сэндвич-панелями поэтому внутренняя и наружная отделка поверхности ни у кого не вызывает никаких проблем. Обработка сэндвич-панелей из OSB плиты очень проста. Изменять форму панели можно с использованием обычной ручной электрической пилы, которая позволяет достаточно быстро и легко их разрезать по соответствующим чертежам здания.
Дом, который строят из таких панелей, имеет совершенно ровные углы и стены и получается комфортным для проживания и теплым. Такой материал весит очень немного, поэтому построить дом из него можно, привлекая лишь несколько человек и не используя специальную подъемную строительную технику. Плюсом является то, что для установки дома не требуется заглубленный дорогой фундамент. Такая технология позволяет экономить финансовые средства при строительстве дома.
Основные плюсы и минусы сэндвич-панелей.
Любой материал обладает конкретными преимуществами и недостатками. У сэндвич-панелей достоинства следующие:
- Незначительный вес. Применение стройматериала позволяет исключить серьёзные нагрузки на фундамент. Поэтому не требуется сооружение прочной основы. Кроме того, малый вес облегчает транспортировку, монтаж, демонтаж и хранение материала.
- Теплоизоляционные свойства. По этим качествам сэндвич-панели во многом превосходят другие утеплители.
- Большая палитра цветов. Есть возможность приобрести материал любого оттенка, вписав его тем самым в окружающий ландшафт. Кроме того, не требуется дополнительная декоративная отделка готовой поверхности.
- Огнестойкость. Стройматериал полностью соответствует противопожарным стандартам, поэтому его можно использоваться в различных помещениях.
- Гигиеничность. Панели стойкие к развитию плесени и грибка.
- Звукоизоляция. Стены из сэндвич-панелей не пропускают посторонние шумы.
При использовании стройматериала учитывайте и некоторые его недостатки:
- несмотря на высокую прочность, по твёрдости панели уступают традиционному кирпичу и железобетону. При ударе возможна деформация конструкций;
- необходимо следить за герметизацией. Если будет нарушено соединение плит, возможно промерзание здания в будущем;
- есть вероятность создания парникового эффекта под крышей. Чтобы избежать этого, приходится сооружать естественную или принудительную вентиляцию;
- панели подходят для строительства только конструктивно простых зданий, лишённых архитекторских замыслов.
Используются конструкции для реализации различных строительных задач. С их помощью возводятся одно- и многоэтажные здания. Из материала можно быстро и легко построить домик, летнюю кухню, хозяйственное сооружение. Очень популярно строительство офисов, складских помещений, ангаров, спортивных комплексов из сэндвич-панелей
Важно только выбрать такой материал, что подойдёт по назначению. Стеновые плиты используются для возведения стен. Они бывают профилированными, гладкими и т
д. Кровельные подойдут для обустройства крыши
Они бывают профилированными, гладкими и т. д. Кровельные подойдут для обустройства крыши.
В любом случае качества сэндвич-панелей не переоценены. Материал позволяет соорудить прочные и долговечные здания с минимальными расходами.
Минусы сэндвич-панелей
Имеются у материала также слабые места:
Самонесущая конструкция стенки. Применение на ней дополнительной нагрузки запрещается.
Хрупкость наружных слоев
Это предъявляет повышенные требования осторожности при транспортировке, складировании и установке панелей. Значительные повреждения поверхности невозможно отремонтировать: такой элемент приходится менять
Учитывая этот момент, рекомендуется при закупке материала делать запас на возможные потери.
Требования к строгому соблюдению монтажной технологии. Специфика конструкции сэндвич панелей такова, что в случае даже небольшого нарушения горизонтальности и вертикальности установки может произойти разгерметизация соединительных участков. В результате это приводит к ухудшению теплоизоляционных и несущих характеристик конструкции. Устанавливать сэндвич-панели необходимо максимально ровно
Не рекомендуется использовать изделия на основании дешевого пенополистирола, которые через 5 лет заметно теряют свои первоначальные свойства.

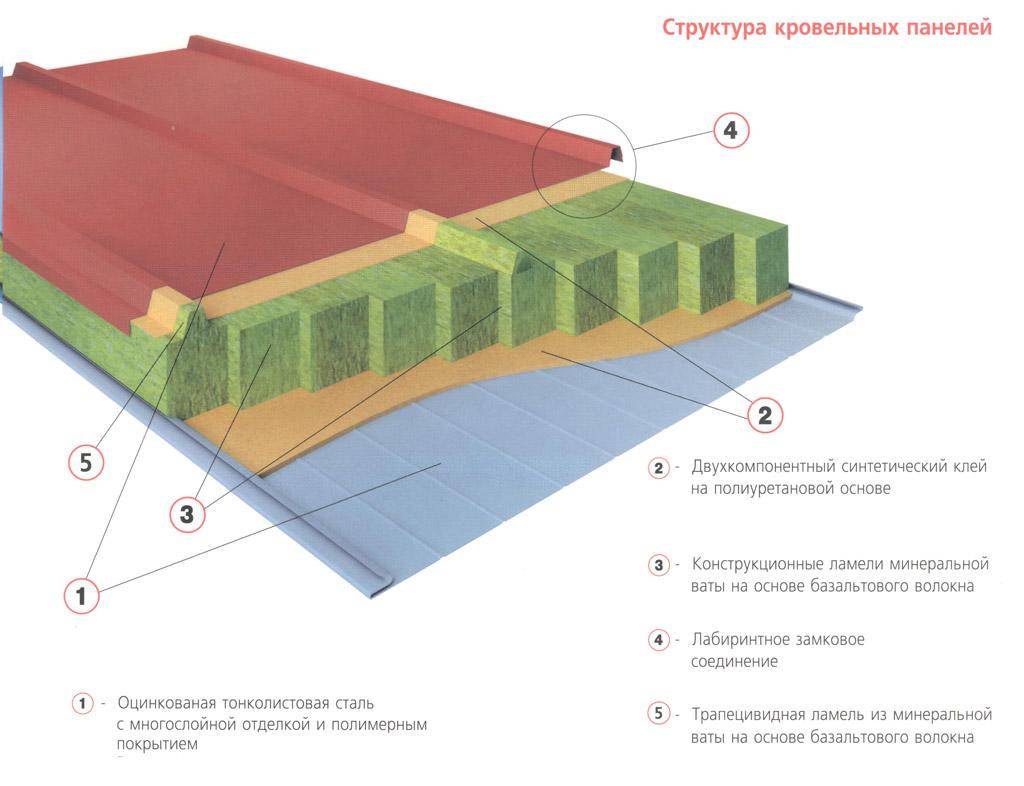

Размеры кровельных сэндвич-панелей
Особенностью такой конструкции является изготовление уже утепленной кровли. Для производства панелей используется утолщенный слой оцинкованной стали, по своим параметрам ничем не отличающийся от материала, который используется для металлической кровли. При необходимости существует возможность заказа продукции по индивидуальным характеристикам и требованиям заказчика. Технические характеристики сэндвич-панелей (размеры) для кровли:
- Длина стандарт 8, максимум 16 метров
- Рабочая ширина 1 м
- Толщина от 40 до 160 мм
Преимуществами такого материала является его устойчивость к коррозии, низкий вес изделия, а также легкий процесс монтажа. Опытная строительная бригада в состоянии выполнить установку до 500 кв. м. панелей в течение одного рабочего дня.
Наиболее прочной является продукция, которая в качестве облицовочного слоя использует алюмоцинковое покрытие. Состав этого материала, как видно из названия, состоит из сплава алюминия 55%, цинка 43,4% и кремния 1,6% . Уникальностью алюмоцинка является его способность выдерживать как необычайно высокие, так и низкие температуры без потери эксплуатационных и теплоизоляционных качеств. Размеры, материал облицовочных панелей и наполнитель можно заменить, сделав индивидуальный заказ.
Перегородочные сэндвич панели
Для быстрого возведения стен используются стандартные типовые панели с использованием ПВХ защиты. Особенностью материала является то, что необходимость в создании дополнительной теплоизоляции обычно отсутствует. Поэтому можно использовать сэгдвич-панели ПВХ, размеры которых будут 50 см в толщину. Для создания качественной звукоизоляции этого размера будет более чем достаточно.
Большие размеры пластиковых сэндвич-панелей могут понадобиться для возведения морозильных камер или дополнительной облицовки таких помещений с целью придать им дополнительную теплоизоляцию, обычно это может потребоваться для медицинских холодильников.
Как подобрать оптимальный вариант?
Выбор сэндвич панелей обычно ограничен сферой их применения и особенностями эксплуатации. Толстостенные панели с толщиной 32 см обычно используются в регионах с неблагоприятным климатом. Для обычных широт могут быть использованы материалы с рабочей толщиной 10-24 см. Они позволяют достичь таких же теплоизоляционных характеристик, которые имеет стена здания в три кирпича.
Толщина, облицовочный слой и наполнитель выбирается по следующим характеристикам:
- Технические особенности здания. Максимальная температура нагревания и остывания воздуха, основное предназначение здания, возможность проведения дополнительных работ по его утеплению, нагрузка на фундамент – все это учитывается при выборе наиболее подходящих размеров и материала
- Размеры. Для изготовления кровли лучше всего использовать цельную конструкцию без промежуточных швов. В остальных случаях, максимальная длина панели определяется по ее характеристикам относительно несущей способности
Плиты сэндвич позволяют осуществить быстрый монтаж промышленных, жилых зданий, а также сделать теплую кровлю. Все этапы строительства могут быть осуществлены в рекордные сроки. От начала составления проектной документации и до сдачи объекта средней сложности проходит до 6 месяцев.
Виды сэндвич панелей
По способу применения бывают двух типов: кровельные и стеновые. Первый вариант используется для возведения крыш. В их составе высококачественный утеплитель, которым дополняют профили из оцинкованной стали, покрытой полимером. Кровельные конструкции устойчивы к экстремальным климатическим условиям и снабжены системами ветро- и гидрозащиты. Панели обладают отличной звукоизоляцией, хорошо поддаются ремонту, экологичны. Конструкции имеют разнообразную комплектацию.
Стеновые панели предназначены для строительства, ремонта и утепления. Применяются при возведении малоэтажных домов, складских помещений, производственных и торговых зданий. Используются в качестве ограждающих конструкций внутри помещения, для установки межэтажных перекрытий, настила полов, а также при реконструкции строений.
Материалы для изготовления
Крепление конструкции осуществляется в зависимости от того, из какого материала она выполнена. Для верхней обшивки панелей используются такие материалы:
- Металл. Применяются тонкие оцинкованные или стальные нержавеющие листы.
- Фанера, гипсокартон, древесно-волокнистая плита, цементно-стружечная плита. Покрытие из этих материалов используется только с одной стороны. Другая сторона защищена металлом.
- ПВХ. Используют два прочных пластиковых листа, между ними проложен слой утеплителя. Толщина панели зависит от размера внутреннего утепляющего слоя.
https://youtube.com/watch?v=IF9kB0oQLgE
В производстве панелей чаще всего используется металл с защитным полимерным покрытием. Для достижения необходимых характеристик внутренний слой конструкции выполняется из различных теплоизоляторов.

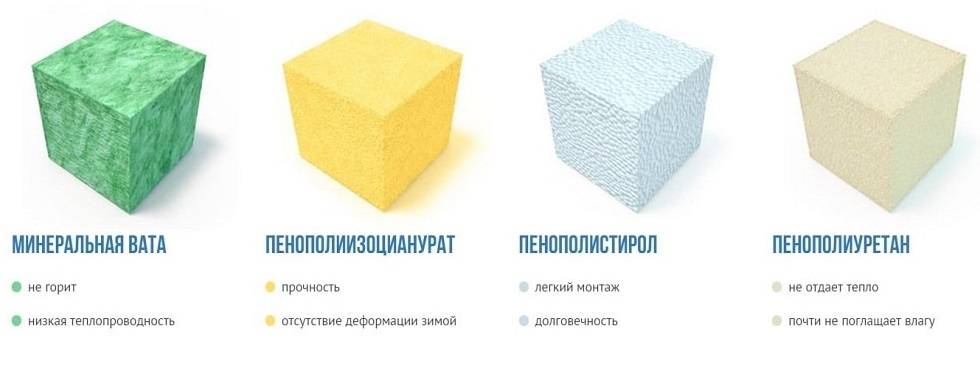

Материалы для внутреннего слоя:
- Минеральная вата. Не воспламеняется, экологична, сохраняет тепло. Впитывает влагу, имеет большой вес. Со временем у минеральной ваты снижаются теплоизоляционные свойства. Волокна могут попасть на кожу, в глаза или дыхательные пути и вызвать раздражение.
- Стекловолокно. Прочный, упругий материал, который не боится воздействия химикатов, сохраняет тепло, но впитывает влагу, слеживается и деформируется. Экологичный, легкий, негорючий. Волокна могут вызвать раздражение. При работе со стекловолокном необходимо защитить кожу, глаза и дыхательные пути.
- Пенополиуретан. Сохраняет тепло, не деформируется, прочный, долговечный, эластичный, экологичный. Материал горючий, имеет высокую цену.
- Пенополистирол. Экологичный, легкий и прочный, сохраняет тепло, поглощает шумы, не впитывает влагу. Является горючим материалом, под действием солнца темнеет и крошится.
Бывают комбинированные составы, состоящие из нескольких утеплителей.
Каркасные здания из сэндвич-панелей
Сэндвич и СИП-панели используются также при возведении т.н. «безынерционных» (каркасных) построек. Данная технология характеризуется применением материалов с хорошими утепляющими способностями при небольшой теплоемкости. Отличаются такие объекты очень быстрым повешением температуры воздуха в помещениях, во время чего станы остаются прохладными. Их стараются делать максимально герметичными, что дает возможность затрачивать на обогрев минимальные средства.
Каркасное здание из сэндвич-панелей
Безынерционные конструкции из СИП-панелей действуют по принципу термоса: стены их остывают быстро, а воздух остается теплым продолжительное время даже после выключения отопления. Подобная технология широко используется при возведении современных дач и загородных коттеджей с временным проживанием. Учитывая требования по герметичности, в таких домах потребуется достаточно сложная система вентиляции, воздуховоды которой сооружаются из керамических труб или кирпичных коробов.
С точки зрения экономичности каркасные сооружения являются наиболее дешевыми (особенно если используются СИП-панели). Даже с учетом обязательности применения дорогостоящей приточно-принудительной вентиляции затраты на сооружение каркасного дома уступают кирпичным аналогам примерно на 1/3. Следует иметь в виду, что любое быстровозводимое здание по долговечности на порядок уступает кирпичным или пеноблоковым сооружениям. Строго говоря, подобные сооружение предназначены для проживания одного поколения.
Типовая структура и виды сэндвич-панелей
Строительные плиты состоят из трех слоев. Внутренний слой – утеплитель, отвечающий за теплоизоляционные качества панели, два внешних слоя – жесткий облицовочный материал, обеспечивающий прочностные характеристики. Между собой элементы скрепляют клеем.
Назначение сэндвич-панелей во многом определяет тип облицовочного материала. Исходя из этого критерия, выделяют три вида изделий:
- Сип панели. Внешняя оболочка – разные древесно-стружечные плиты (ОСП, ЦСП, ДВП, ДСП). Такой материал преимущественно используют при возведении каркасных сборно-щитовых домов.
- ПВХ панели. Сэндвич-панели с пластиковой облицовкой отличаются от предыдущих изделий более высокой прочностью, стойкостью к влаге, длительностью безремонтной эксплуатации. Основное назначение – сооружение промышленных и торговых зданий.
- Металлические панели. Наиболее прочные представители сэндвич-панелей. Внешняя оболочка – профилированный или гладкий оцинкованный лист. Толщина облицовки – 0,5-0,7 мм.
В качестве утеплителя используют:
- Минеральную вату. Теплопроводность – 0,043-0,044 Вт/М*с, прочность на сжатие 0,026-0,03 мПа. Материал не горюч, сохраняет свои качества в температурном диапазоне +80…-180°С.
- Пенополистирол. Теплопроводность – 0,030-0,035 Вт/М*с. Утеплитель не поддерживает горение и не поглощает воду.
Минеральная вата абсолютно пожаробезопасна, способна сохранять характеристики при экстремально высоких температурах. Однако она теряет свои теплоизоляционные свойства при намокании.
