Схемы подключения радиаторов отопления в частном доме - оптимальное однотрубное и двухтрубное подключение

Разводка

Тип разводки

Проектируя схему подключения радиаторов в горизонтальной компоновке, необходимо выбрать между верхней и нижней разводкой. Это влияет:

на расположение расширительного бака
на эстетичность помещений
на эффективность работы системы и ее склонность к завоздушиванию

Верхняя разводка

Подающий трубопровод монтируется в верхней части помещения, обратный контур – как можно ниже, в том числе в полу. Перепад высот повышает давление, что в первую очередь актуально для системы с естественной циркуляцией.

Расширительный бак в этом случае необходимо смонтировать как можно выше – под потолком верхнего этажа, в перекрытии или на чердаке. В последнем случае нельзя забывать об утеплении емкости, иначе теплоноситель будет быстро остывать и испаряться.

Трубы подающего контура, размещенные под потолком или ниже окон, не украшают интерьер, для монтажа трубопровода требуется большое количество комплектующих. Но эти недостатки компенсируются отсутствием воздушных пробок.

Верхняя разводка – подходящий вариант для энергонезависимой отопительной системы с естественной циркуляцией для небольшого частного дома.

Нижняя разводка

Монтаж труб подачи и обратки вдоль пола позволяет максимально скрыть коммуникации. Допускается укладка трубопровода внутри стен, в полу, за плинтусом, но даже при открытом расположении труб отопительная система хорошо вписывается в интерьер.

Нижняя разводка в полной мере подходит для систем с принудительной циркуляцией и мембранным расширительным баком. В противном случае придется ежедневно удалять воздушные пробки, препятствующие движению теплоносителя, либо смонтировать громоздкую систему воздушных линий, которые помогут выводить скопившийся воздух через расширительный бак открытого типа.

К преимуществам нижней разводки относят малые теплопотери, возможность оптимально распределять тепло по отапливаемым помещениям, компактность и привлекательный внешний вид.

Попутная и лучевая

Лучевая разводка

Попутной разводкой (нижней и верхней) называют такой вариант монтажа контуров, когда радиаторы подключены при помощи отводов непосредственно к подающей и к обратной трубе.

Лучевая разводка (нижняя) отличается тем, что каждый прибор отопления подсоединен к коллекторам подающего и обратного контура. В этом случае все приборы управления системой вынесены на коллекторный узел.

Лучшие электрические котлы | ТОП-15: Рейтинг 2022 + Отзывы

Циркуляция

Теплоноситель отопительной системы – вода — может циркулировать естественным или принудительным путем. Естественная циркуляция происходит за счет вытеснения столбом теплой воды холодного теплоносителя – это происходит по законам физики.

Естественная циркуляция

Это правильное решение там, где часты перебои электроэнергии, так как является энергонезависимым. Длина ветвей естественной системы циркуляции ограничена. Для работы принудительной системы отопления необходима установка насоса возле нагревательного котла или наличие насоса в самой его конструкции.

Методики для принудительной циркуляции

Подключение радиаторов отопления зависит от протяженности теплотрассы и особенностей ее прохождения. При наличии циркуляционного насоса могут быть применены следующие схемы:

односторонняя;
сидельная;
диагональная;
нижняя.

Первый тип

Боковое или одностороннее подключение предполагает, что подводящая труба (подача) и отводящая (обратка) монтируются с одной стороны радиатора (к одной секции). Боковое подключение эффективно при количестве секций не больше 15. Недостатком является плохая циркуляция в дальних секциях, а также быстрое засорение, которое еще более усугубит ситуацию.

По диагонали

Диагональное подключение радиаторов отопления способно обеспечить теплом батареи с большим количеством секций. Подача осуществляется сверху, отвод – снизу по диагонали. Такая схема обеспечивает равномерное распределение теплоносителя внутри радиатора и максимальную теплоотдачу. В нижний патрубок секции, в которую осуществляется подача воды, монтируется заглушка, а по диагонали – кран Маевского.

Теплопотери при диагональном подключении не превышают 2%. При указании мощности батареи имеется в виду именно этот тип подключения. Единственный недостаток диагонального подключения – внешний вид: трубы подходят с двух сторон, и скрыть их трудно.

Сидельное

Сидельное подключение батарей отопления выполняется в случаях, когда трубопровод отопления скрыт под полом. Патрубки подачи и обратки подключаются с разных сторон к нижним патрубкам секций. Недостаток такого варианта – неравномерное распределение теплоносителя, и, как результат, низкая теплоотдача.

Несмотря на значительные потери тепла — 10-15% — такое подключение применяется довольно часто из-за возможности скрыть почти все трубы. Нижнее подключение аналогично сидельному, но патрубки подачи и обратки расположены рядом в нижней части радиатора. Эффективность такой схемы еще ниже, чем предыдущей.

Принцип работы однотрубного отопления

Принцип одноконтурного (однотрубного) отопления заключается в последовательном (линейном) соединении радиаторов, теплоноситель (вода) движется по одной трубе. Вход трубы радиатора одноконтурного отопления находится в верхней части, выход в нижней. Труба, проходящая под радиатором, имеет уменьшенный диаметр, чем магистральная, называется байпасом.

Перечислим все элементы, из которых состоит однотрубная или одноконтурная, система отопления:

котел;
радиаторы;
трубы;
расширительный бак (основное назначение этого элемента – компенсация расширения воды при нагревании);
байпасы;
отсекающие краны;

Именно благодаря наличию байпасов, наличие второй магистральной трубы, по которой в обратном направлении идет вода уже другой температуры, необязательно. Наличие байпасов облегчает ремонт установки

Но здесь важно учитывать при использовании двухтрубной системы теплоноситель подходит к каждому радиатору с одинаковой температурой, нижний выход от каждого радиатора соединяется с нижней трубой теплоносителя, идущей к котлу

При выборе одноконтурной системы отопления к каждому последующему радиатору вода подходит с потерями температурного режима. Об этом следует помнить, прокладывать магистраль таким образом, чтобы сначала присоединялись радиаторы помещений, где воздух должен максимально прогреваться, а самый последний радиатор был расположен в той комнате, где меньше всего требуется тепло.

Этот недостаток можно компенсировать за счет определенных манипуляций, например:

увеличить теплоемкость последних радиаторов;
повысить температуру на самом котле.

Недостаток последнего варианта в том, что в ближнем помещении установится слишком высокая температура. Компенсация обойдется владельцам загородного коттеджа достаточно дорого, энергопотери повысятся.

Однотрубная схема

Является наиболее распространенной в коммунальных домах благодаря существенной экономии расходных материалов и простотой монтажа. Тем не менее, такой вариант подключения имеет несколько серьезных недостатков, и выбор именно такой схемы рекомендуется только в случае, если в стояке квартиры имеется всего один трубопровод, не позволяющий организовать подключение радиаторов отопления иначе.

Однотрубная схема подразумевает поочередную подачу горячего теплоносителя от одного радиатора к другому, из-за чего основной минус такой системы – постепенное уменьшение температуры по мере удаления от подающего стояка. То есть горячая вода, поступающая из системы центрального отопления, попав в первый радиатор, и нагревая его, остывает. И ко второй батарее подается уже с недостаточной для полноценного обогрева температурой. Поэтому выбирать такой способ рекомендуется для небольших помещений с одним-двумя радиаторами с количеством секций не более 8.

Вторым недостатком схемы с одним трубопроводом является невозможность установки терморегулирующих устройств для каждой батареи. При уменьшении подачи теплоносителя на одном приборе ее интенсивность снизится во всей магистрали. По этой причине такую схему целесообразно использовать в коммунальных домах с квартирами, имеющими небольшие комнаты с одним радиатором, причем чем ниже этаж, тем большее количество секций он должен иметь, так как при движении теплоносителя снизу вверх он остывает. В этом случае общая длина трубопровода должна не превышать 30 метров и иметь не более пяти радиаторов.

Однотрубная система может быть реализована боковым, нижним и диагональным способом подключения. При наличии на линии одного радиатора подключение будет односторонним боковым либо нижним. В таком случае рекомендуется использовать байпас – перемычку между подающей и отводящей трубами и краны для ремонта или замены батареи в случае неисправности. При наличии в магистрали двух или более отопительных приборов целесообразно выбрать диагональную схему, когда подающий трубопровод подключается к верхнему боковому входу батареи, а выходной – к нижнему с противоположной стороны прибора. Затем выходная труба подключается к верхнему разъему следующей батареи и т. д.

Как монтируется диагональная схема для подключения радиаторов отопления

Разводка достаточно проста в реализации, обеспечивает возможность регулирования мощности прибора, выпуска воздуха из системы. Начинать её необходимо с составления плана расположения каждого элемента.

Выбор места для монтажа

Наиболее удачным считается установка отопительных приборов под окнами. Рекомендуется, чтобы центр проёма совпадал с серединой корпуса батареи, что обеспечит создание максимально эффективной тепловой завесы от проникновения холодного воздуха с улицы

Не менее важно соблюсти расстояния до различных поверхностей

от стены – 2-5 см
от пола – 8-12 см
от подоконника – 5-10 см

Этих параметров необходимо придерживаться независимо от того, выполняется ли нижнее или диагональное подключение радиатора отопления. Выход за указанные пределы чреват снижением теплоотдачи оборудования.

Подбор дополнительных комплектующих

Максимально эффективное функционирование прибора возможно при условии применения правильных фитингов, арматуры для грамотного монтажа. С этой целью необходимо приобрести

кран Маевского, который используется для спуска воздуха из батареи. Он устанавливается в верхней части корпуса, где обычно скапливаются пробки. Открытие клапана производится вручную с использованием отвёртки
два быстроразъёмных соединения типа «американка». Их применение удобно, так как обеспечивает возможность подключения труб к батарее без вращения конструкций
запорный кран, который позволит отсечь оборудование от системы без слива теплоносителя
заглушки, устанавливаемые на неиспользуемые отверстия
кронштейны и прочий крепёж для навешивания корпуса устройства

Зачастую эти элементы входят в комплектацию поставки.

Диагональное подключение и монтаж радиаторов отопления в доме или квартире

Прежде всего прибор необходимо надёжно зафиксировать на стене посредством дюбелей, саморезов, на которые крепятся кронштейны. На них навешивается корпус батареи

Важно точно выровнять его положение по горизонтали, чтобы перекос не спровоцировал неравномерный прогрев поверхности

Подключение подающей трубы выполняется с одной стороны в верхнее отверстие, обратной – в нижнее с другой. Для этого используются фитинги-американки. На входе радиатора перед разъёмным соединением врезается запорный вентиль. Во второе верхнее отверстие устанавливается кран Маевского, все прочие заглушаются пробками. Собранная система тестируется избыточным давлением с целью обнаружения возможных протечек.

Отдельно стоит описать псевдо диагональное подключение биметаллических или алюминиевых радиаторов отопления. Оно выполняется для увеличения эффективности работы многосекционных приборов, которые изначально были присоединены к системе по боковой схеме. Здесь монтаж производится с применением специального фитинга – удлинителя потока. Он представляет собой футорку, к которой прикручивается трубка, протяжённостью чуть меньше корпуса батареи.

Элемент вставляется в нижний выход, к которому присоединена обратная линия, и его длинный отвод «собирает» теплоноситель. За счёт этого все секции оборудования оказываются задействованными процесс его циркуляции.

Двухконтурное отопление: как рассчитать диаметр труб

Для дома площадью до 250 квадратных метров, отапливаемого по тупиковой и коллекторной разводке, можно не делать подробный гидравлический расчет. Достаточно воспользоваться таблицей, где указана суммарная мощность радиаторов, которую можно присоединить к линии определенного диаметра.

Для расчета нужно узнать мощность каждого теплового прибора. Для этого показатели одной секции умножаются на количество. В местах, где сделана подводка к нескольким отопительным приборам, мощность суммируется. Для присоединения к котлу используются элементы размером 32 или 25 мм – котлы для двухконтурной схемы чаще имеют патрубки таких габаритов.

Для кольцевой или самотечной разводки диаметр магистрали нужно рассчитывать. В качестве примера подсчитаем диаметр труб для обогрева комнаты площадью 50 кв. м. Расчеты округляются только в большую сторону

Сначала надо подсчитать расход теплоносителя по формуле:

G = 0,86 х Q/∆t

G – расход теплоносителя (кг/ч).
Q – количество теплоты, необходимое для обогрева комнаты. Берите средний показатель 100 Вт/кв. м. Поэтому для площади 50 кв. м понадобится 5000 Вт.
∆t – разница температур в подающей и обратной линии. Для простоты расчета показатель принимается равным 20 градусов.

Производим расчет:

0,86 х 5000/20 = 215 кг/ч – такой объем теплоносителя должна пропускать ветка, которая идет в наши комнаты.

Теперь рассчитаем сечение трубопровода:

F = V/3600u

F – искомое сечение.
V – объемный расход горячей воды, в нашем случае это 215 кг/ч или 0,215 куб/ч.
u – скорость течения теплоносителя. В напорных схемах она 0,3–0,7 м/с, в самотечных – 0,1–0,3 м/с. Возьмем для расчета показатель 0,3 м/с

Площадь сечения равна: 0,215/(3600х0,3) = 0,000150 кв. м

Рассчитываем диаметр круга по площади. Получаем D = 0,014 м или 14 мм. Понадобится размер – 16 мм.

Какой может быть обвязка

Основной этап монтажа отопительной системы в доме — обвязка радиатора отопления полипропиленом. Во время этого процесса нужно установить детали, позволяющие регулировать теплоотдачу.

Запорная арматура

Существует несколько видов запорной арматуры, которая подходит для обвязки радиаторов отопления:

Дроссели с возможностью терморегулирования. Для регулировки теплоотдачи, необходимо выставить параметры. После этого механизм будет работать в автоматическом режиме. Независимо от того какие изменения температуры будут происходить на улице, в помещении будет поддерживаться один температурный режим. Дроссель — вентиль, предназначенный для ручной настройки теплоотдачи. Температура начинает изменяться через два часа, после смены положения вентиля.
Вентили — деталь, которая устанавливается перед батареей. Предназначена для перекрытия подачи теплоносителя.

Фитинги

Чтобы подключить батарею к трубопроводу, нужно использовать фитинги:

Муфты-американки, с помощью которых подключается запорная арматура. При наличии накидной гайки можно быстро демонтировать теплообменник.
Тройные муфты — подходят для подключения труб для подачи теплоносителей одновременно с регулирующими вентилями.
Тройники, которые имеют переходные отверстия.

Выбор соединительной детали зависит от сложности водопровода.

Инструменты

Для сборки системы отопления из полипропилена понадобится набор инструментов:

специальный паяльник для сварки пластика;
инструмент для снятия армирующего слоя с трубок — шейвер;
ключ с зацепами для установки запорной арматуры;
ножницы для резки полипропилена.

Дополнительно понадобятся измерительные, разметочные инструменты.

Этапы подключения радиаторов отопления

Монтаж радиаторов с полипропиленовыми трубами выполняется в несколько этапов:

Нанесение разметки прокладки трубок, мест установки батарей.
Крепеж теплообменников к стене. Для маленьких моделей достаточно двух кронштейнов, для больших — по одному на секцию.
Монтаж запорной арматуры.
Подсоединение труб.
Установка перемычек, компенсаторов.

Последний этап — соединение трубопровода с батареей. Чтобы сделать места соединения более герметичными, можно использовать герметики, которые устойчивы к длительному воздействию высоких температур.

Чтобы обогревать помещения в квартире, частном доме, необходимо установить радиаторы в каждой комнате. Для их работы нужно выполнить правильное подключение теплообменников к отопительному трубопроводу.

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

разводные ключи;
сварочный или паяльный аппарат;
перфоратор или электродрель;
напильник.

Еще потребуются такие расходные материалы:

радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
трубы, крепления, отводы, тройники;
трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

Перед котлом минимальное расстояние составляет 1 м;
От боковой или задней стены — 0,7 м;
До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

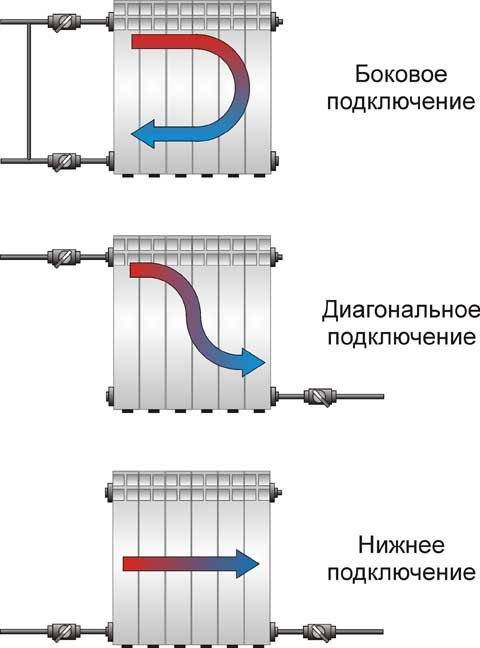

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
боковым (чаще применяется при верхней разводке труб);
нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжитым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Какие трубы лучше использовать

При обустройстве однотрубной системы сегодня чаще применяются металлопластиковые трубы. Они легко гнутся, имеют небольшую стоимость, просты в монтаже, который осуществляется самостоятельно. Такое изделие легко режется, а соединяются элементы при помощи фитингов, которые закручиваются разводным ключом. Долговечными считаются трубы из меди, но для их соединения требуется паяльник. Стальные изделия являются дорогими, так как для их укладки нужна сварка.

Полиэтиленовые трубы имеют самую большую цену. Для соединения частей требуется специальный паяльник, для работы с которым нужны определенные навыки. Внутренний диаметр изделий составляет не менее 3 см.

Типы двухтрубных систем

Это нагнетательный контур или контур подачи.
Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их. Наиболее качественного обогрева, комфортных условий проживания можно добиться благодаря использованию двухтрубной схемы. При детальном рассмотрении этого утверждения выясняется, что при правильном подключении приборов и использовании оптимальных диаметров труб в частном доме система обойдется не намного дороже однотрубной.
Двухтрубная вертикальная разводка системы отопления многоэтажного дома Горизонтальная двухтрубная система применяется чаще в одноэтажных или, максимум, в двухэтажных домах.
На рисунке представлены схемы верхней разводки с попутным и встречным естественным движением теплоносителя. Трубы распределяются так, чтобы любым доступным способом способствовать естественной циркуляции. Двухтрубная конструкция с верхней разводкой смотрится более эстетично и это позволяет, чтобы трубопровод прямого тока проходил над дверными проемами во всем здании, как на фото. Подробнее о закрытых системах отопления читайте тут.
Нужно учитывать еще и определенное сопротивление, которое оказывают радиаторы и трубы движению теплоносителя. Таким образом, количество испаряемой жидкости значительно уменьшается. Для частного сектора оптимальным вариантом считается горизонтальная двухтрубная система отопления с нижней разводкой и неестественной циркуляцией теплоносителя

Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры — сразу от котла

Схема двухтрубной системы отопления

Схема с нижней раздачей — вариант для принудительной циркуляции с использованием циркуляционного насоса. Есть и некоторые недостатки: требуется больше материалов, чем для однотрубной магистрали; небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны. Обогревательная двухтрубная сеть с нижней разводкой Главным отличием системы этого типа является подающий трубопровод: двухтрубная система отопления с нижней разводкой схема предполагает его размещение внизу, около обратного. Варианты подключения радиаторов отопления Радиаторы к системе отопления возможно подключать разными способами. Кроме того, возможно обустройство тупиковой разводки и схемы с попутным движением жидкого теплоносителя.

Проектирование Составление схемы обогрева и ее грамотный гидравлический расчет лучше доверить теплотехникам, которые выполняют такую задачу по сложной формуле. При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. На рисунке представлена простая схема двухтрубной отопительной системы с естественной циркуляцией теплоносителя. Но и эффективность у него гораздо выше.

Применение насоса для принудительной циркуляции позволяет использовать в качестве теплоносителя антифриз. Обратку нужно будет смонтировать максимально близко к уровню пола или даже опустить под него. Горизонтальная разводка трубопроводов позволяет провести трубы вдоль поверхности пола, а при необходимости и под полом, что является оптимальным решением для жилых помещений большой площади. Тогда не возникает проблем с размещением расширительного бачка открытого типа в отапливаемом помещении

Именно поэтому ее используют достаточно часто, не обращая внимание на значимые недостатки: неэстетичный вид комнат; большой расход труб и комплектующих; отсутствие возможности обогрева помещений большой площади; проблемы с размещением расширительного бака, который не всегда можно совместить с распределительным; дополнительные расходы на декор, чтобы можно было замаскировать трубы.
ДВУХТРУБНАЯ СИСТЕМА ОТОПЛЕНИЯ СВОИМИ РУКАМИ! ЭЛЕМЕНТАРНО ПРОСТО! Отопление, петля Тихельмана

Подбор вида обвязки

Схема обвязки радиаторов отопительной системы подбирается исходя из следующих факторов:

типа системы, подающей тепло в помещение;
способа соединения радиатора с центральными магистралями.

Определение типа системы

Прежде чем приступать к подбору обвязки отопительного оборудования необходимо определить тип системы отопления помещения. В настоящее время применяются следующие типы:

однотрубные системы;
двухтрубные системы.

Однотрубное отопление – это система, в которой все отопительное оборудование связано одной трубой. Теплоноситель последовательно попадает в каждый радиатор и возвращается в котел по одному замкнутому контуру.

Отопительная система с одним замкнутым контуром

Преимуществами однотрубной отопительной системы являются:

сбалансированность системы, что позволяет добиться равномерного прогрева всех подключенных радиаторов;
увеличенная скорость прогрева;
эстетичный вид и минимальное количество занятого пространства;
простота монтажа;
экономия на материалах.

К недостаткам можно отнести:

взаимосвязанность всех элементов системы, что приводит к невозможности выполнения ремонтных работ одного из них без отключения другого;
сложность регулирования температуры теплоносителя;
необходимость установки насоса с большим показателем мощности.

Двухтрубное отопление включает в себя два магистральных трубопровода. Один доставляет теплоноситель к радиаторам, а второй – возвращает к отопительному оборудованию.

Отопительная сеть с двумя магистральными трубопроводами

Достоинствами такой системы являются:

одинаковая температура всех радиаторов, так как теплоноситель на отдельную батарею поступает непосредственно из отопительного прибора;
возможность сооружения системы с меньшим внутренним давлением, что позволяет устанавливать оборудование меньшей мощности.

Наиболее существенным недостатком является стоимость системы. Принято считать, что затраты на приобретение материалов увеличиваются в 2 раза. На самом деле данное утверждение неверно, так как при однотрубной системе требуются меньшее количество труб, но с большим диаметром, а для двухтрубной – наоборот.

Однотрубная система отопления организована практически во всех многоквартирных домах старой постройки. Также ее целесообразно устанавливать в дачных домиках, площадью до 150 м². В новых домах и загородных коттеджах устанавливается двухтрубная система.

Варианты подключений

Способы подключения радиаторов также зависят от расположения труб в частном или многоквартирном доме. Выделяют:

боковое соединение, при котором входящий и отводящий патрубки располагаются с одной стороны радиатора. Такой тип отличается минимальными затратами на обустройство подключения (последовательное соединение), эстетичностью и минимальными потерями тепловой энергии. Как правило, применяется в большинстве многоквартирных домов;

Боковое подключение радиатора

диагональное соединение. В отличие от предыдущего случая ввод и вывод располагаются с противоположных сторон батарей отопления. Основное преимущество – возможность равномерного прогрева радиаторов с большим количеством секций (от 12 штук);

Диагональное подключение батареи

нижнее соединение – входящий и выводящий патрубки подводятся снизу. Достоинствами такого способа является эстетичность и возможность вмонтировать магистрали с пол или стену. К недостаткам относятся значительные потери тепловой энергии, находящиеся на уровне 1 % – 15%.

Нижнее подключение отопительного прибора

Выводы и рекомендации

Двухконтурная система подходит для большинства домов разной этажности и площади. Главное – правильно подобрать конструкцию и сделать расчеты. Тогда в комнатах будет тепло, а все элементы теплосистемы прослужат долго.

При покупке комплектующих не берите дешевые китайские модели

Иначе все отопление через пару лет придется переделывать.
Если в систему планируется заливать незамерзайку, при покупке радиаторов и комплектующих обращайте внимание на совместимость с такими растворами.
Нередко установить такую теплосистему легче, чем добиться ее стабильной работы. Поэтому, если не получилось отбалансировать все элементы самостоятельно, не бойтесь обращаться к специалистам.

Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного подключения
