Монтаж системы
Конструируя отопительную схему водяного типа без насоса, нужно грамотно расположить котел, нижний радиатор. Чем выше батарея по отношению к котельному оборудованию, тем хуже отток. Устройства обогрева лучше монтировать в подвальном помещении. На скорость циркуляции теплоносителя влияет:
- сечение труб. С уменьшением диаметра трубопровода, увеличивается сопротивление, оказываемое теплоносителю;
- материал труб. Лучше применять полиуретановые изделия;
- количество мест изгибов. С уменьшением количества, увеличивается эффективность работы отопительного контура. Производительность зависит от количества запорной арматуры.
Монтажные работы
Чтобы рассчитать мощность котельного оборудования нужно применять рекомендации СНиП. Для одного квадратного метра отапливаемого помещения нужен обогревательный элемент мощностью 0,1 кВт. При монтаже обогревательного узла, необходимо утеплить стояк горячей воды, помещение с расширительным бачком.
Монтажные работы: устанавливают основной стояк. Сверху монтируют расширительный бак. Подсоединяют разводку на уровне 1/3 высоты комнаты от пола. Отводят трубы к радиаторам. Однотрубная разводка предполагает подключение труб к котлу с последнего радиатора. Двухтрубная — параллельное подсоединение батарей, врезку отводов в общий трубопровод.
Как заполнить закрытую систему
Начало работ стартует с изоляции всех отопительных устройств от магистралей. Используются для этого краны. Включается подпитка из водорода, контуры постепенно заполняются, воздух при этом постепенно выходит.
После того, как давление станет один бар (отслеживаем показания манометра), прекращаем подачу водорода, активируем насос, чтобы убрать оставшийся воздух. Поочередно следует откручивать краны, спускать воздух, используя устройство Маевского. После этого запускается котел и насос, прогреваем теплоноситель и еще раз делаем продувку в батареях. После этой операции давление поднимается до 2,2 бар, температура в котле не превышает 85 градусов по Цельсию.
Система надежно предохраняется от проникновения воздуха, тем не менее, убрать на 100% весь воздух невозможно. Со временем он накаливается и может стать причиной возникновения закупорок, что приводит к сбою в работе. Кран Маевского является эффективным средством для ликвидации излишков воздуха. Также используются активно сепараторы, которые находятся в самом контуре.
Для более рациональной работы на всех закрытых контурах применяется термостат, он дает возможность серьезно энергию
Настройка и запуск
После запуска теплоносителя в конструкцию проверяют все соединения контура. Перед этим воздух с насоса обязательно скачивается, иначе работа прибора может нарушиться. Далее необходимо обойти все батареи и проделать ту же самую процедуру, немного приоткрыв краны Маевского.
Воздух спускается до тех пор, пока из радиаторов не потечёт вода. После этого проверяется величина давления по измерительному прибору. Если она ниже 1,5 атмосферы, то снова доливается жидкость, и процесс обезвоздушивания оборудования возобновляется.
Затем система подвергается опрессовке. Насос закачивает теплоноситель в трубы до тех пор, пока давление не увеличится в 1,5—2 раза.
Отопительную конструкцию оставляют в таком состоянии на 15 минут, после чего давление замеряют снова. Если показатели измерительного прибора изменились, значит, где-то возникла утечка.
В обратном случае системе возвращается рабочее давление путём слива лишнего теплоносителя.
Завершающий шаг — запуск теплогенератора, который уже подготовлен к использованию и включён в сеть. На терморегуляторе оборудования устанавливается небольшая температура (40—50 °C), даётся время на прогрев всего объёма теплоносителя. После этого происходит проверка всех радиаторов. Если верхние части батарей холоднее, то воздух стравливается повторно.
После этого увеличивают температуру жидкости (до 70—80 °C) и оставляют отопительный контур на некоторое время. Если при таком режиме теплоприборы продолжают нормально работать, а температура жидкости в трубе обратного хода на 20 °C холоднее нагретой, то система функционирует исправно и не требует дополнительных настроек.
Преимущества и недостатки водяных систем отопления
Для водяного отопления характерен ряд преимуществ:
- Возможность монтажа на любом этапе строительства частного дома. При необходимости разработать и смонтировать водяное отопление своими руками можно уже после вводы строения в эксплуатацию.
- Доступный теплоноситель. Отличаясь высокой теплопроводностью, вода имеет невысокую стоимость.
- Универсальность. Водяное отопление допускает использования котельного оборудования, работающего на различных видах топлива.
- Возможность выбора подходящего конструктивного исполнения. Разводка труб подбирается индивидуально в зависимости от квадратуры частного дома, возможностей и предпочтений владельцев.
- Возможность регулирования температуры в каждой комнате за счет установки специальных запорных клапанов.
Схема разводки труб прорабатывается индивидуально
К недостаткам водяного отопления следует отнести:
- Низкий КПД.
- Неравномерный прогрев теплоносителя в трубопроводе.
- Необходимость установки расширительного бачка.

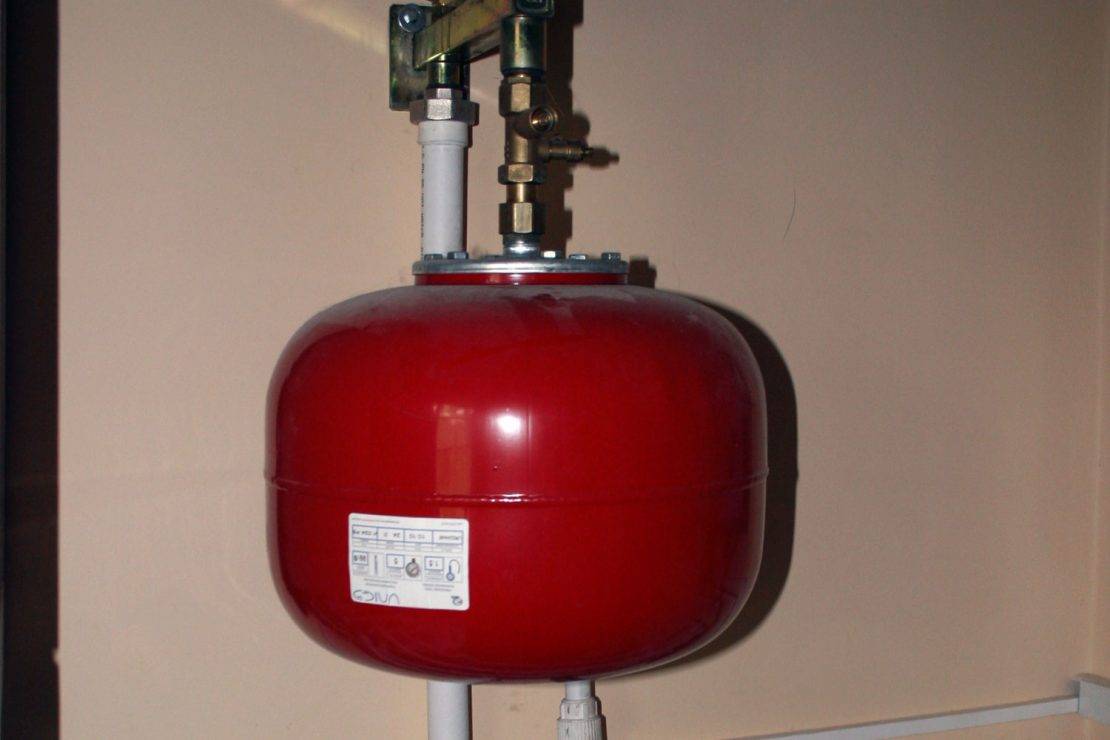

Для расширительного бачка требуется место
Заполняем систему снизу
Итак, вернемся к закачке жидкости в систему. Используем емкость подходящего объема (хорошо подходит пластиковая бочка объемом 200 л). Опускаем в нее насос, создающий требуемое для закачки жидкости давление не выше 1,5 атм (типовое значение в диапазоне 1-1,2 атм). Такое давление требует создание насосом напора величиной 15 м (у погружного «Малыша» он достигает 40 м).
Заполнив бочку водой, запускаем насос, следя за уровнем жидкости, должным располагаться выше его входного патрубка для предотвращения «завоздушивания». Уровень снижается – доливаем воду. Закачивать антифриз следует из емкости меньшего объема (ведра), чтобы не погружать в жидкость корпус погружного насоса (и потом не мыть) – достаточно погрузить входной патрубок. Доливать антифриз придется часто, отключая периодически насос.
Заполнение системы выполняется при открытых кранах Маевского на установленных радиаторах отопления с подставленными емкостями для сбора воды. Когда жидкость пойдет из всех воздухоотводчиков, закрывают краны, продолжая процесс закачки.

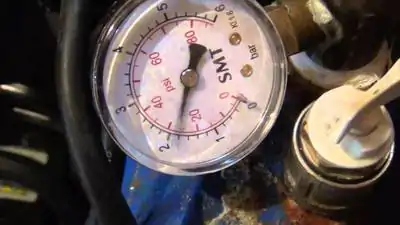

Контролируем давление по манометру (подойдет прибор котла). Когда его величина превысит гидростатическое, равное давлению в столбе жидкости высотой от нижней до верхней точки системы (высота 5 м дает статическое давление 0,5 атм), продолжаем заполнять систему, отслеживая по манометру момент достижения давлением требуемой величены.

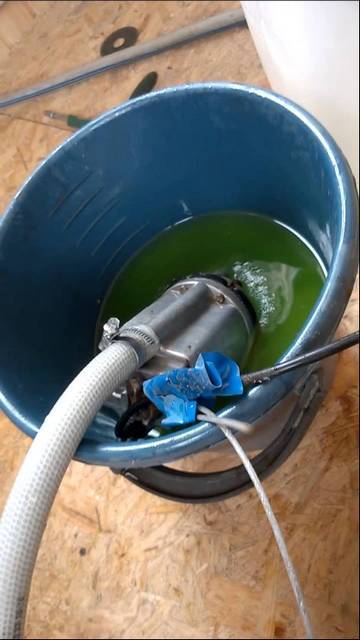

Закачивание антифриза насосом «Малыш».
Заполнив систему, выключаем насос, открываем воздушные краны (давление неизбежно упадет), после чего подкачиваем воду. Процесс повторяем несколько раз, вытесняя воздушные пузыри.
Завершаем заполнение осмотром системы на наличие подтеканий. После выключения насоса в шланге, подсоединенном к выходному патрубку, жидкость находится под давлением. Если закачивался антифриз, сначала отсоединяем шланг от входного патрубка насоса и сливаем жидкость в емкость, стараясь не облить корпус механизма.
Типы схем открытого теплоснабжения
В открытой схеме системы отопления движение теплоносителя осуществляется двумя различными способами. Первый вариант – естественная или гравитационная циркуляция, второй – принудительное или искусственное побуждение от насоса. Выбор схемы зависит от этажности и площади постройки, а также от предполагаемого теплового режима.

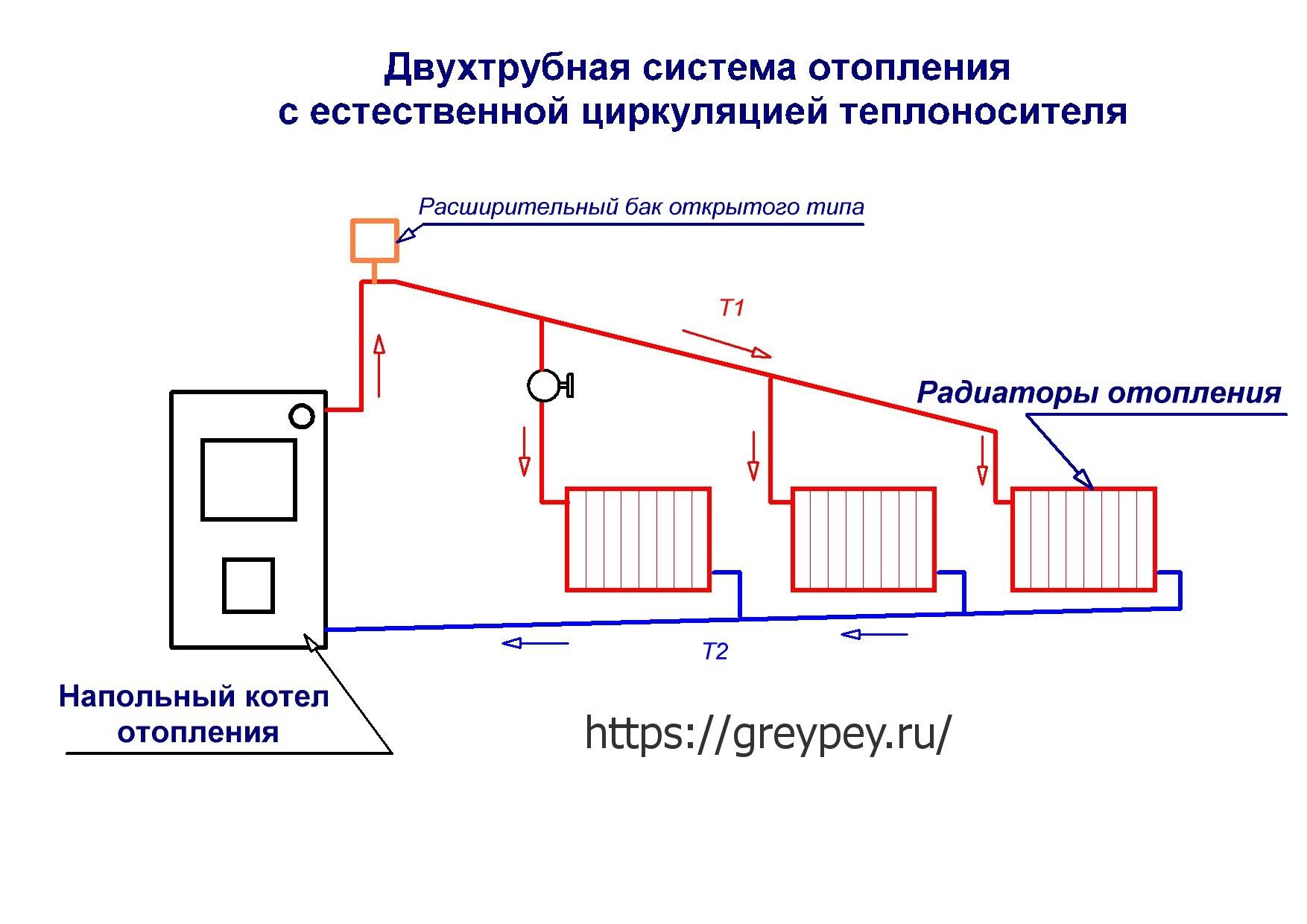

Естественная циркуляция в отоплении
В гравитационной системе отсутствует какой-либо механизм для обеспечения движения теплоносителя. Процесс осуществляется исключительно за счет расширения горячей воды. Для работоспособности схемы предусматривается разгонный стояк, высота которого – не менее 3,5 м.
Если пренебречь установкой вертикального транзитного стояка, то высока вероятность, что теплоноситель, поступающий от котла, не будет развивать достаточную скорость
Система теплоснабжения естественного циркуляционного типа оптимально подходит для построек площадью до 60 кв. м. Максимальной протяженностью контура, способного обеспечить теплом, считается магистраль 30 м. Немаловажный фактор – высота строения и этажность дома, позволяющая монтировать разгонный стояк. Схема естественной циркуляции не подойдет для низкотемпературного режима применения. Недостаточное расширение теплоносителя не создаст должного давления в системе.
Возможности самотечной схемы:
- Подключение к теплым полам. На водяной контур, ведущий к полу, монтируется циркуляционный насос. Остальная система функционирует в обычном режиме. При отключении электричества дом продолжит отапливаться.
- Работа с бойлером. Нагревательный прибор монтируется вверху системы – немного ниже расширительного бака.
Для обеспечения бесперебойной работы на бойлер можно установить насос. Тогда схема теплоснабжения и производства ГВС автоматически переходит в разряд принудительных вариантов. Дополнительно монтируется обратный клапан, предотвращающий рециркуляцию теплоносителя.
Принудительная система с насосом
С целью повышения скорости теплоносителя и сокращения времени на обогрев помещения, встраивается насос. Движение потока воды увеличивается до 0,3-0,7 м/с. Интенсивность теплоотдачи возрастает, и ветви магистрали прогреваются равномерно.
Насосные схемы сооружают как открытого, так и закрытого типа. В открытых контурах расширительный бачок устанавливается в наивысшей точке системы. Присутствие насоса позволяет увеличить трубопровод между отопительным котлом и батареями, как по высоте, так и по протяженности (+)
- Схема со встроенным насосом энергозависима. Чтобы обогрев помещения не прекращался при отключении электричества, насосное оборудование размещается на байпасе.
- Насос устанавливается перед входом в котел на обратной трубе. Расстояние до котла – 1,5 м.
- При установке насоса учитывается направление движения воды.
На обратке монтируются два отсекающих крана и обводное колено с циркуляционным насосом. При наличии тока в сети краны закрываются – движение теплоносителя осуществляется через насос. Если напряжение отсутствует, то вентили надо открыть – система перестроится на естественную циркуляцию.
На подающем трубопроводе надо установить обратный клапан. Элемент размещается сразу после котла и предотвращает рециркуляцию теплоносителя при работе насоса

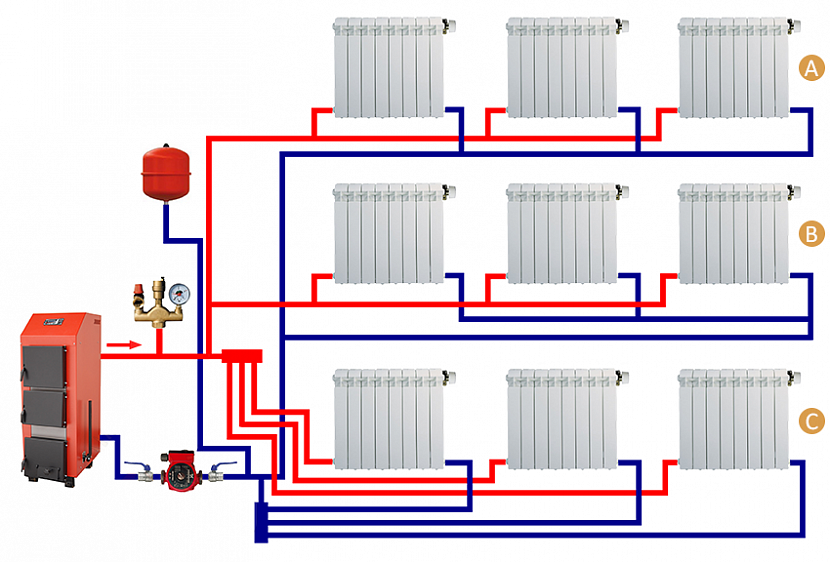

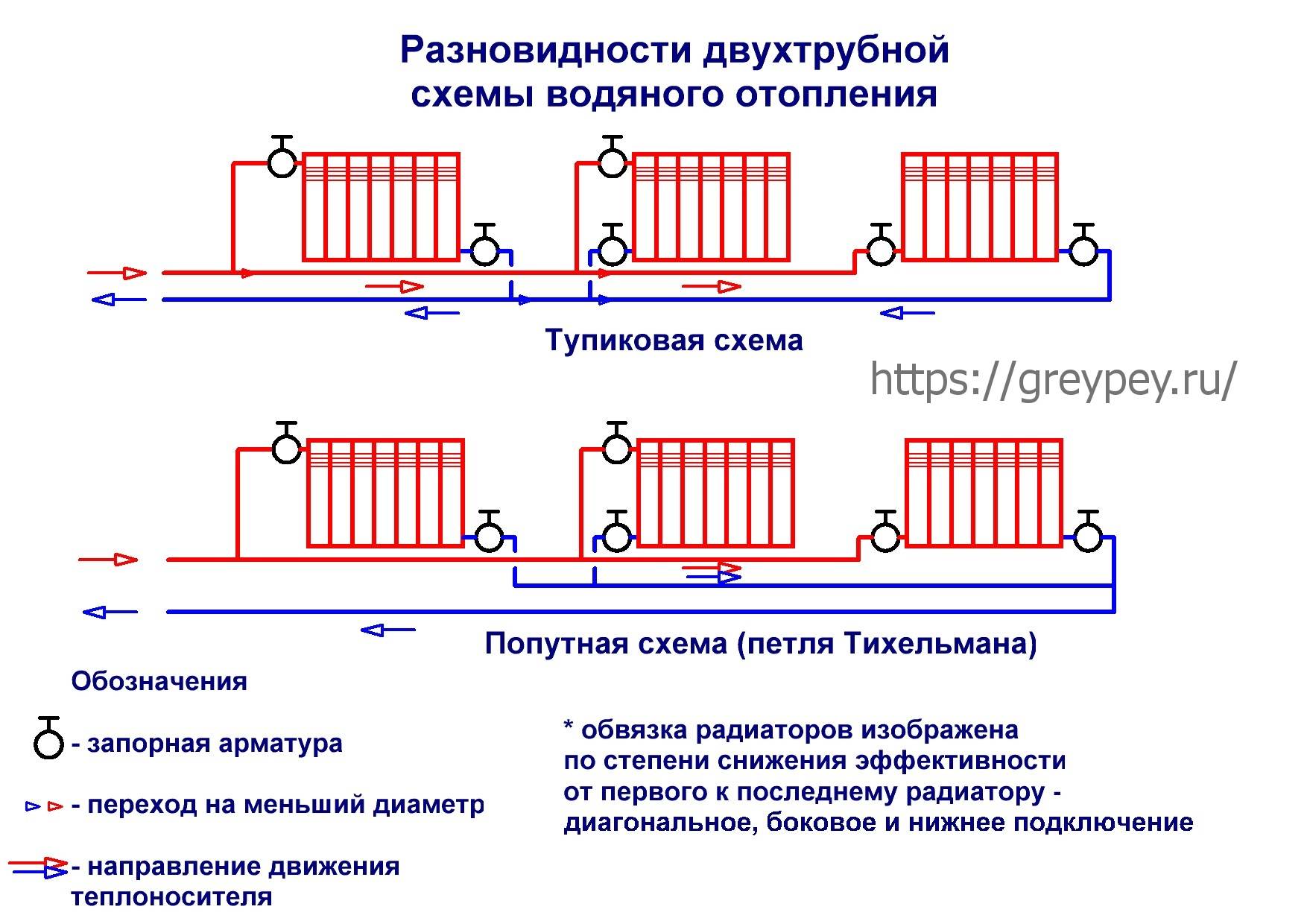

Типы разводок
Водяные системы отопления можно разделить по способу циркуляции теплоносителя на естественные и принудительные. В первом случае горячая вода движется самотеком в силу разности плотности — своей и холодной жидкости. А во втором случае теплоноситель перемещается под действием циркуляционного насоса. Понятно, что при естественном движении вода не сможет подняться по трубам, чтобы обогреть верхние этажи здания. Для этих целей в систему отопления устанавливают циркуляционные насосы. От вида движения теплоносителя и, естественно, от этажности здания и его площади зависит выбор разводки.
При устройстве отопительных систем в жилых, гражданских и производственных строениях, как правило, используются системы разводки, которые зависят от места прохождения труб:
- нижняя горизонтальная;
- верхняя вертикальная;
- диагональная.
Каждая из этих схем подразумевает разное подключение радиаторов к трубам и подразделяется по этому параметру на однотрубные и двухтрубные.
При горизонтальной нижней разводке труба, выходящая из отопительного котла, располагается горизонтально, а подключение радиаторов осуществляется путем подводки труб к нижней части отопительного прибора. Данная система удобна тем, что позволяет быстро перекрыть поступление теплоносителя в радиаторы при необходимости ремонта или при регулировании температуры в помещении.
Верхняя разводка предполагает подключение в верхнюю часть радиаторов, при этом теплоноситель поднимается по стояку вверх и уже после заходит в батареи. Такая система подходит для многоэтажных строений. Причем труба, подающая горячий теплоноситель, обычно располагается в чердачном помещении здания или под потолком верхнего обогреваемого этажа, если чердак не утеплен.
Диагональная разводка означает, что в радиатор горячая вода поступает сверху и, пройдя по нему, выходит в нижней части отопительного прибора. До недавнего времени расширительный бак при естественной или принудительной циркуляции теплоносителя располагался на чердаке. Но в последних моделях отопительных котлов это герметичное устройство имеет компактный привлекательный вид, так что может размещаться непосредственно в доме.
Обратите внимание! Все схемы разводки отопительной системы имеют при каждом отопительном приборе обводную трубу, называемую байпасом, кран Маевского либо автоматическое устройство. С их помощью удаляется скапливающийся в системе воздух, что предотвращает ее завоздушивание. Кроме того, на каждом радиаторе могут устанавливаться дополнительные приспособления типа датчиков и температурных регуляторов
Они позволяют поддерживать оптимальный тепловой режим в помещении, а при необходимости отключать обогрев, экономя источник тепла и денежные средства
Кроме того, на каждом радиаторе могут устанавливаться дополнительные приспособления типа датчиков и температурных регуляторов. Они позволяют поддерживать оптимальный тепловой режим в помещении, а при необходимости отключать обогрев, экономя источник тепла и денежные средства.

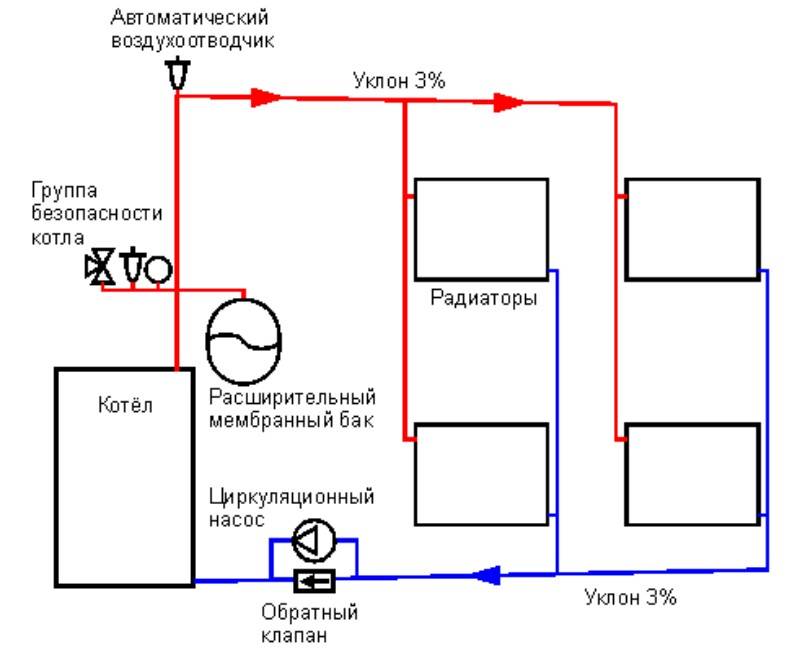

Основные элементы закрытой системы
Замкнутая система отопления состоит из отопительного котла (бойлера), труб, расширительного бака, циркуляционного насоса, радиаторов отопления и системы безопасности. Рассмотрим все элементы более подробно.

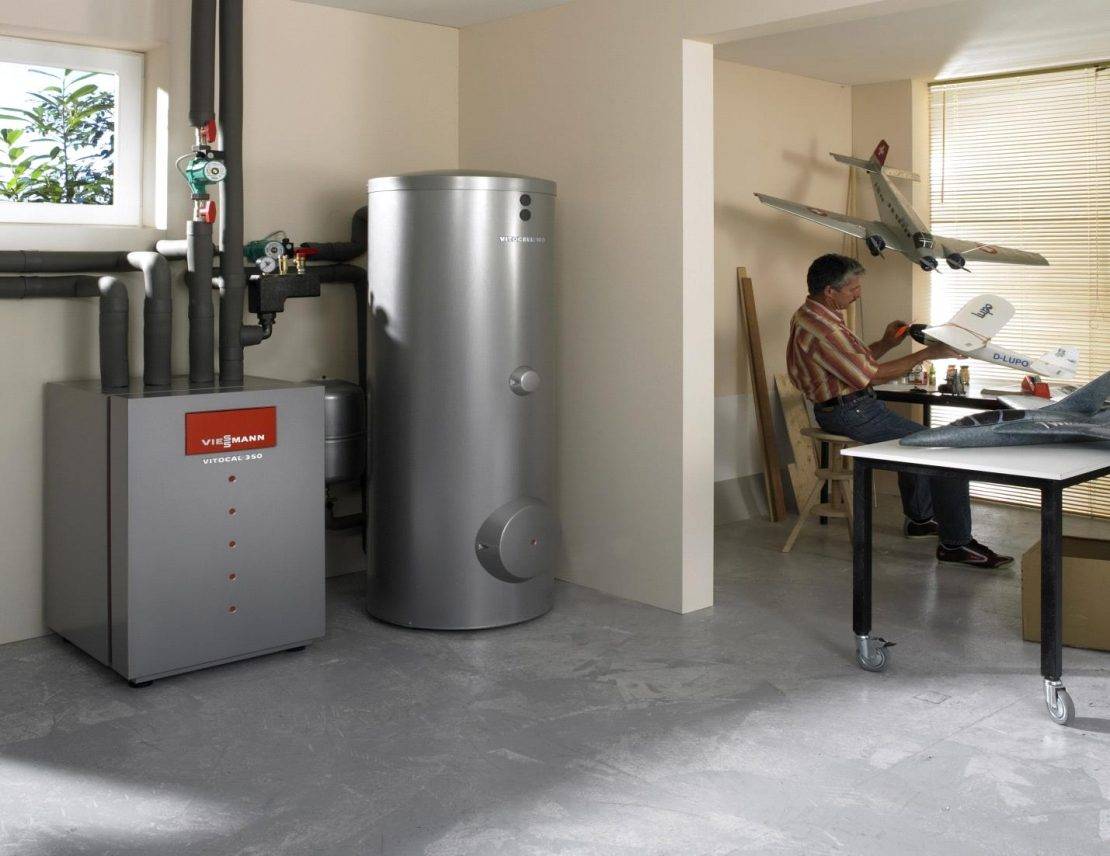

Бойлер
Котел для системы отопления может быть проточным или нагревательным. Первый совмещают функцию нагрева теплоносителя и подачу горячей воды в систему водоснабжения, второй отвечает только за прогрев теплоносителя для магистрали отопления
Отопление с помощью водонагревателя ничуть не уступает по эффективности получению тепла от стандартного бойлера, важно только обеспечить постоянную подачу воды в бак для поддержания объема теплоносителя в системе
Различаются бойлеры по типу топлива – газовые, электрические, со сжиганием твердого/жидкого топлива. Все агрегаты в обязательном порядке оснащены системой сброса воздуха, аварийного перекрытия поступления энергии. В продаже встречаются комбинированные котлы отопления – эти агрегаты сочетают возможность отопления несколькими видами топлива, например, газовый котел с топкой для угля, дров. Такая система актуальна при наличии перебоев с подачей централизованного газа, электричества.
Выбирается котел по мощности, которая рассчитывается с учетом площади дома, разветвленности системы отопления и желательных температурных показателей теплоносителя.
Циркуляционный насос
Назначение прибора – обеспечение равномерной и постоянной циркуляции теплоносителя в системе. Насос следует выбирать по мощности, чтобы он справлялся с задачей доставки воды в контур, включая отдаленные и тупиковые участки магистрали. При выборе агрегата в расчет принимается не диаметр трубы, под которую он сделан, а показатели производительности, напора водяной струи.
Расширительный бак
Герметичный сосуд компенсирует расширение воды при нагревании. Бак состоит из 2-х камер, разделенных гибкой мембраной. В одной части бака воздух, в другой – вода. Когда вода расширяется, воздух сжимается, мембрана вдавливается в отделение со сжатым воздухом. Как только теплоноситель остывает, мембрана возвращается на место, тем самым вытесняя жидкость в трубы. Таким образом поддерживается постоянный уровень давления, необходимый для равномерного прогрева носителя и циркуляции жидкости по тепловой системе.
Радиаторы отопления
Батареи отвечают за передачу тепла от воды в помещение, поэтому важно подобрать размеры, мощность радиаторов и установить их с соблюдением всех требований технологии. Различается несколько типов радиаторов по материалу изготовления:
Различается несколько типов радиаторов по материалу изготовления:
- Чугун. Прочные и практичные приборы с высокой теплоотдачей, но медленным прогревом. Плюс в неограниченном сроке эксплуатации, минус в массивности приборов.
- Сталь. Облегченные конструкции с минимальной инертностью и высокой теплоотдачей. Минус – малая теплоемкость, из-за чего придется тратить больше энергии на поддержание комфортной температуры, к тому же сталь подвергается коррозии, что уменьшает срок эксплуатации всей системы. Плюсы в эстетичности приборов, их невысокой стоимости.
- Алюминий. Высокая теплоотдача, небольшой вес, малая инертность – плюсы, подверженность коррозии – минус.
- Биметаллические конструкции. Являются самыми востребованными, сочетают характеристики стали и алюминия – сверху алюминиевый кожух и стальной сердечник внутри. Облегченные по весу радиаторы хорошо и быстро прогревают помещение, обладают высокой теплоотдачей, но не противостоят коррозии.
Трубы закрытой системы отопления
Трубопровод магистрали – элементы, транспортирующие теплоноситель по всему контуру. Если выбирается схема закрытой системы отопления, трубы нужно подбирать с учетом всех особенностей конструкции.
Элементы различаются по материалу изготовления:
- Сталь. Трубы могут быть обычными, оцинкованными или нержавеющими. Это тяжелые элементы, соединение которых требует сварки и нарезки резьбы – без специалиста при монтаже не обойтись.
- Медь. Прочный материал, не подверженный коррозии. Цена труб высокая, сложность при монтаже большая, применяются нечасто.
- Металлопластик. Трубы не отличаются сложностью в монтаже, но обилие металлических соединений, которые нужно периодически проверять на протечку и подтягивать, может доставить неудобства. К тому же металлопластик податлив на линейные расширения, что также не является плюсом применения.
- Полипропилен. Много плюсов, минус один – для системы отопления подходят металлопластиковые армированные трубы, которые выдерживают линейное расширение, минимизируют риск протечки. Стоит материал дороже, но повышенная прочность нивелирует этот недостаток.
Основные правила монтажа насоса
Устанавливая электронасос для отопления, надо помнить о соблюдении ряда важных правил:
- по бокам от насоса надо зафиксировать шаровые краны. В случае необходимости демонтажа насоса, с помощью шаровых кранов вероятность выхода теплоносителя из системы будет исключена;
- перед насосным устройством врезается фильтр. Нужно это для защиты прибора от различных частиц, которые присутствуют в теплоносителе;
- в верхней части байпаса должен находиться воздушный клапан. Он будет выводить скопившийся в системе воздух. Можно выбрать автоматический либо ручной тип клапана;
- резьбовые соединения должны выполняться с помощью прокладок и герметика. Нужно это для избежания протеканий;
- на насосном приборе есть стрелка, которая показывает направление движения теплоносителя. Это направление надо соблюдать в процессе монтажа;
- чтобы сделать процесс использования насосного устройства полностью безопасным, подключать прибор надо только в розетку с заземлением. Поэтому перед установкой насоса требуется провести ряд действий по обеспечению заземления.
Подключается электронасос для отопления дома по следующему алгоритму:
- выбор места. Подключенный насос нуждается в периодическом обслуживании. Также необходимо позаботиться о том, чтобы был доступ к электросети. Поэтому месторасположение надо выбирать, учитывая данные факторы. Конечно, близость к сети не является обязательным требованием: можно провести удлинение силового кабеля сети к требуемому месту монтажа. Но это создаст дополнительные неудобства. Лучше всего устанавливать насосы в месте ввода расширительного бака. Таким образом, можно достичь максимально высоких температурных показателей в данном месте;
- если насос устанавливается в действующую сеть, предварительно необходимо слить теплоноситель. Если система отопления находилась в длительной эксплуатации, ее надо хорошенько прочистить от скопившихся внутри загрязнений. Для этого следует несколько раз наполнить ее водой, а затем опорожнить;
- монтаж насоса и функциональной цепочки арматуры выполняется в соответствии с описанными выше правилами;
- когда процесс установки завершен, отопительную систему надо снова заполнить теплоносителем;
- теперь нужно проверить систему на работоспособность. Например, если не включился насос отопления, возможно, есть какие-нибудь проблемы с электропитанием. Надо проверить предохранители и фазы. Если все в норме, вероятно, сгорела обмотка привода. Все погрешности на данном этапе следует исправить;
- после этого надо открыть центральный винт. Он находится на крышке корпуса. Данная процедура нужна для того, чтобы избыток воздуха вышел из насоса. Когда выступит вода, значит все в порядке: воздух полностью удален. Надо отметить, что выводить воздух с насоса с ручным управлением следует каждый раз перед включением устройства.
Зная, как поставить дополнительный насос в систему отопления, можно без затруднений проделать эту процедуру самостоятельно. Положительные изменения в пользовании отопительной системой с врезанным насосом заметны в первые дни эксплуатации.
Лучше покупать насос для котла отопления типа автомат. Так можно защитить устройство от неправильной эксплуатации. При подключении оборудования к сети лучше использовать автоматический предохранитель с флажком, который будет выполнять две функции: предохранителя и выключателя. Устанавливать предохранитель следует на расстоянии более 50 см от котла.
Можно установить насос в отопительную систему, где уже имеется один насос. Но тут надо учитывать некоторые нюансы. Насосный прибор включается, когда срабатывает тепловое реле.
Чтобы оба аппарата работали синхронно, второй прибор надо тоже подключить к реле.
Дополнительный насос можно подсоединить к основному путем параллельного подключения. Зная, как подключить насос отопления к электросети, это особых трудностей не составит.
Чаще всего насосное оборудование работает от 220 вольт. Но есть агрегаты, работающие от 380 вольт. Сегодня в продаже можно встретить и насос для отопления на 12 вольт с плавным вариатором скорости. Такие агрегаты незаменимы, если нет возможности подключения к электросети 220 вольт. Благодаря электронному вариатору скорости, насос включается плавно, есть возможность выставлять точные параметры прибора. Но все же насос для отопления 12 вольт используется крайне редко.
Особенности монтажа
Твердотопливные агрегаты, двухконтурные и одноконтурные, склонны к образованию конденсата в топочной камере, что вызывает коррозию и повреждает металл. С целью избежать этого эффекта в схему обвязки добавляется смесительный узел, в состав которого входит трехходовой клапан и байпас. Благодаря клапану теплоноситель циркулирует по малому контуру, пока не нагреется до требуемой температуры, после чего открывается доступ в котел для теплоносителя из отопительного контура. Твердотопливные котлы с обвязкой данного типа безопасны в эксплуатации и служат максимально длительный срок.

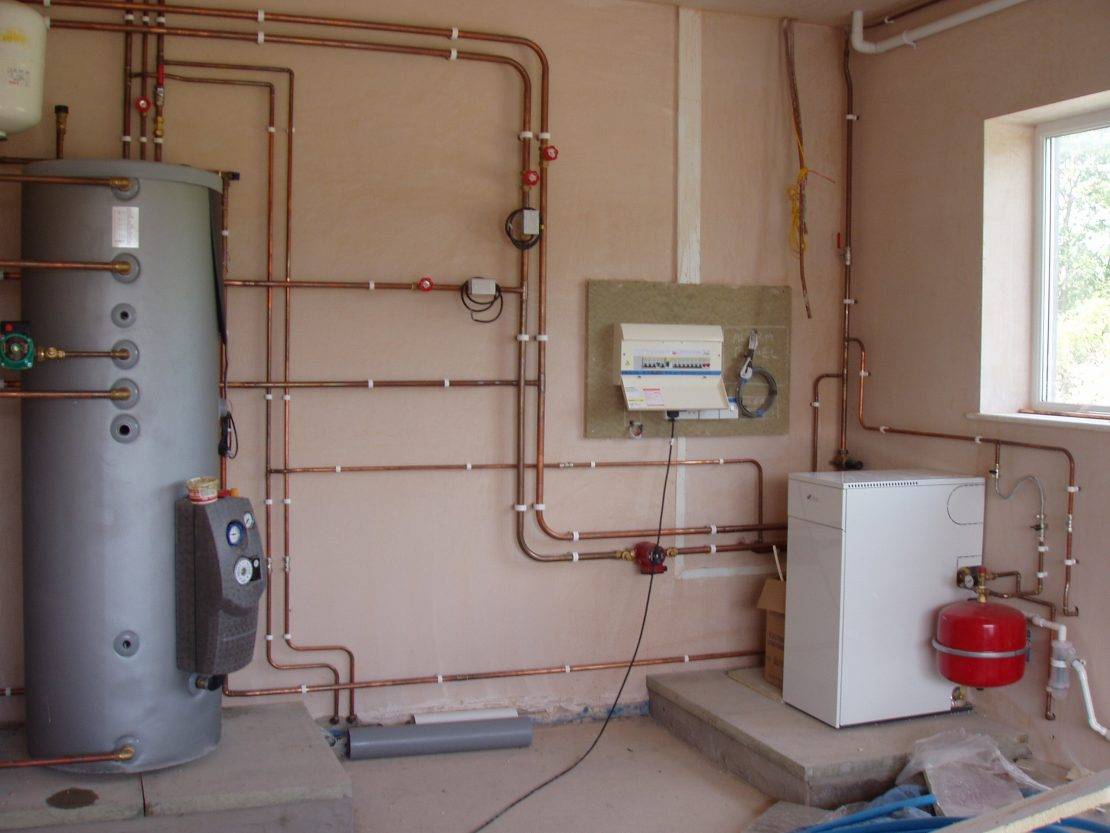

Обвязка трубами отопительного агрегата
Система отопления закрытого типа рассчитана на работу в автономном режиме и использование температурных датчиков для поддержания комфортного микроклимата. Это учитывается при выборе разновидности котла — рекомендуется использовать автоматизированный агрегат. Газовые и электрические котлы снабжены автоматикой, если в систему отопления подключается твердотопливный котел, лучше выбрать агрегат длительного горения, пиролизный или пеллетный.
Группа безопасности
Подающий теплоноситель трубопровод на выходе из котла оснащается группой безопасности, которая отвечает за контроль работы теплогенератора. В ее состав входит манометр (измеряет давление), автоматический воздухоотводчик (для стравливания газов), предохранительный клапан (сбрасывает излишки теплоносителя при повышенном давлении). Группу безопасности (ГБ) можно приобрести в готовом виде либо установить на коллектор соответствующие устройства, купленные по отдельности.
Расширительный бак
Отопление закрытого типа предусматривает установку устройства для компенсации увеличения объема нагревающегося теплоносителя. Мембранный расширительный бак — это герметичная емкость с эластичной внутренней перегородкой грушевидной или тарельчатой формы. Нагретый теплоноситель, увеличившись в объеме, растягивает мембрану и заполняет часть резервуара. По мере остывания объем жидкости уменьшается, и мембрана стремится принять прежнюю форму, вытесняя теплоноситель из емкости. За счет этого в системе поддерживается определенный уровень давления.
Принцип работы мембранного расширительного бачка
Объем мембранного бака рассчитывается конкретно для каждой системы. Он должен составлять не менее 10% от общего объема теплоносителя в контуре (емкость котла, всех приборов отопления и труб), если речь идет о воде, либо от 15%, если в качестве теплоносителя выбран антифриз.
Циркуляционный насос
Циркуляция воды обеспечивается специальным насосом, при выборе которого учитывается тепловая мощность, отапливаемая площадь, протяженность трубопровода, схема автономной системы, диаметр труб и ряд других факторов.
Рекомендуется выбрать циркуляционный насос мокрого типа, где теплоноситель проходит через ротор — с таким устройством отопительная система значительно меньше шумит во время работы. Монтаж системы предусматривает установку насоса на обратном трубопроводе.
Правильно смонтированный циркуляционный насос
Если система рассчитана на эксплуатацию с естественной и принудительной циркуляцией в зависимости от наличия электроснабжения, требуется предусмотреть байпас, по которому теплоноситель будет проходить в обход насоса.
Правильный выбор котла для закрытой системы
Отопительная система закрытого типа может функционировать в автономном режиме. Специалисты рекомендуют устанавливать автоматические котлы, которые осуществляют работу по параметрам, установленным после монтажа. В таком случае не требуется никакого вмешательства со стороны хозяев, что является очень удобным.
Основные разновидности котлов, в зависимости от топлива, на котором они работают:
- газовые;
- электрические;
- на жидком топливе;
- на твёрдом топливе.
Наиболее подходящим вариантом, для закрытой отопительной коммуникации являются котлы, использующие в качестве топлива газ. При монтаже газового котла для закрытой отопительной конструкции существует возможность подключения к системе комнатного термостата. Этот прибор позволяет выставлять необходимую температуру в отапливаемых помещениях, причём точность температуры является очень высокой (до одного градуса).
К некоторым разновидностям котлов можно подключить специальные датчики погоды, которые устанавливаются снаружи здания и передают информацию о погоде. По их показаниям котёл регулирует мощность и скорость нагрева теплоносителя.
Закрытую систему для обогрев дома можно организовать с любым типом котла, в том числе и электрического
Стоит также сказать несколько слов о моделях, которые функционируют на электрической энергии. Существует три типа таких котлов:
- обычные котлы, включающие в себя трубчатый электронагреватель (ТЭН);
- индукционные;
- электродные.
Два последних типа считаются более компактными и выгодными, с финансовой точки зрения. Кроме этого, они обладают меньшим коэффициентом инерционности, что также является неоспоримым плюсом.
Самыми универсальными на сегодняшний день считаются котлы, которые используют в качестве топлива твёрдые или жидкие материалы.
Твердотопливные котлы имеют возможность организации автоматического контроля за процессом горения, однако, из-за специфики топлива эффективность такой автоматической системы будет ниже.
Расчёт мощности этого устройства производится довольно просто, но и здесь есть свои нюансы. Специалисты советуют подбирать котёл, руководствуясь таким расчётом: на 1 м² площади необходимо 100 Ватт мощности. Желательно подбирать котёл с мощностью несколько выше. Это обусловлено тем, что бывают аномально холодные зимы. Запас мощности должен составлять примерно 30–50%.
Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.
На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
Отопление частного дома теплыми полами
В качестве нагревательных элементов могут применяться радиаторы или теплые полы, а также их комбинация. Довольно часто делают комбинированное отопление дома, т.е. первый этаж обогревают теплыми полами, а второй батареями.
Отопление теплым полом имеет ряд достоинств:
- позволяет создать более равномерный прогрев помещения, тем самым климатические условия становятся более комфортными, а система становится более простой;
- радиаторы должны быть установлены вдоль всех наружных стен, что не всегда предусматривает планировка, в тоже время как теплые полы лишены данного ограничения;
- простота регулировки.
Однако при всех достоинствах монтаж теплых полов более трудоемкий и дорогостоящий. Основной вклад вносят затраты на материалы и работу.

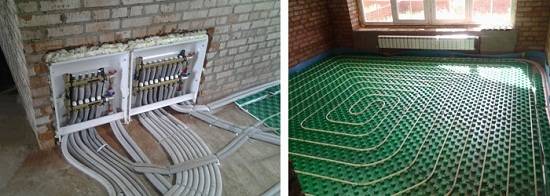

Рис.16. Монтаж труб отопления в частном доме. Теплый пол.
Принципиально эта система не сильно отличается от традиционной. Главное различие заключено в необходимости монтажа специального смесительного и распределительного коллекторов.
Дело в том, что температура воздуха теплого пола обычно не превышает 35 градусов, в то время как котел дает температуру теплоносителя более 50 градусов. Смесительный коллектор предназначен для решения трех задач:
- задания невысокой температуры теплоносителя благодаря смешению горячего с остывшим;
- распределение воды по контурам;
- обеспечение циркуляции.
Рис.17. Коллектор теплого водяного пола.
Система теплого пола строится по лучевой схеме. Благодаря чему, она очень проста в настройке и регулировки, что в свою очередь упрощает создания комфортных условий и одновременно позволяет экономить на отоплении.
Рассмотренные варианты создания системы обогрева могут быть применены для дома любой площади и этажности
Важно найти компромисс между требуемыми климатическими факторами, стоимости элементов, сложности обслуживания и затратами на энергоносители. Если правильно соотнести все выше перечисленные параметры, то в доме всегда будет тепло и уютно, а затраты на отопление не сильно обременят семейный бюджет
