Виды фасадных систем остекления

Из каких элементов состоят светопрозрачные конструкции

1. Профиль. Изготавливается методом экструзии, имеет различные показатели по толщине, длине и ширине. Применяется как основной или дополнительный несущий элемент.
2. Сплошной профиль. Наиболее простой элемент, применяется только в качестве декора, не имеет закрытых полостей. Может иметь различную геометрию и толщину, лицевая часть покрыта порошковыми красками.
3. Полный профиль. Отличается повышенными физическими характеристиками несущей способности. В разрезе имеет замкнутые полости, за счет которых значительно понижается теплопроводность. От количества полостей зависит качество профилей.
4. Комбинированный профиль. Самый сложный элемент металлических алюминиевых конструкций, отдельные детали соединяются термовставками, уменьшающими тепловые потери.
5. Импост. Вертикальная или горизонтальная опора оконных створок. Может быть усиленным или обыкновенным.
6. Створка. Открывающаяся часть окна, толщина зависит от количества стекол в стеклопакете.
7. Камера профиля. Замкнутое пространство внутри профиля, служащее теплоизолятором.
8. Кронштейн. Несущий элемент, фиксируется к стене, удерживает весь вес алюминиевой конструкции.
9. Резиновые уплотнители. Имеют различный вид, высоту и длину, вставляются в пазы профилей. Используются для герметизации мест прилегания.
10. Термовставка. Трубчатый эластичный элемент, применяется для исключения появления мостиков холода. Вставляется в посадочное место на профиле.
11. Прижимная планка. Декоративная составная часть, фиксируется к лицевой части профилей защелками или саморезами.
12. Сухарь. С его помощью соединяются вертикальные и горизонтальные части конструкций.
13. Спейсер. Применяется для контроля ширины стеклопакетов.
14. Опорная подкладка. На нее опирается стеклопакет.
15. Крепежные пятки. Металлические пластины с отверстиями, с помощью которых конструкция крепится к поверхностям анкерами.
16. Штапик. Декоративная пластиковая защелка, используется в окнах и дверках.

Некоторые производители комплектуют свою продукцию дополнительными доборными частями, наименование и назначение указывается в инструкции.

Стоечно-ригельный фасад, схема

Особенности алюминиевого остекления фасадов

Алюминиевые системы крепления навесного вентилируемого фасада

Модульные фасады

Массовое остекление многоэтажных зданий требовало от системы остекления фасадов быстрые сроки изготовления и установки. Стоечно-ригельное остекление перестало удовлетворять этим требованиям, поэтому были созданы модульные системы, которые учитывали архитектурную специфику высотных сооружений.

Различия между классической и модульной системами начинаются с проектирования витража. В стоечно-ригельной системе каждый витраж проектируют отдельно, а в элементном остеклении – сразу весь фасад.

Конструкция узла модульного элементного остекления

Данная система на строительные объекты поставляется уже готовыми блоками, которые производится под контролем ОТК производителя, а не отдельными элементами, как в классическом остеклении.

Блоки собираются изнутри здания. На этажи их поднимают подъемными устройствами и устанавливают на специальные кронштейны. Стоит отметить, что высота одного блока равняется высоте этажа. Заполнение швов происходит с помощью герметиков на основе этилен-пропиленовых каучуков (EPDM).

Применение модульной системы в небольших витражах не целесообразно. Ею остекляют многоэтажные здания с количеством этажей от 10 и до 100, которые делятся на блоки.

Ну и конечно элементная система отличает скоростью монтажа и качеством, что также влияет на её стоимость, которая превышает цену классической почти в два раза.

Выбор системы

Система остекления для саун и зданий без сверления может быть различной. Наиболее популярные стеклянные фасады выполнены на основе данных технологий:

• Структурное остекление фасадов зданий и саун. Метод предполагает объединение в общей конструкции с применением клеящих герметиков стекла, металла и керамики. Технология даёт возможность архитекторам собрать гладкий цельностеклянный фасад.
• Вытяжная система: внешний слой включает стеклопакет и стекло, смонтированное на расстоянии в 17 см от стеклопакета. Получаемая воздушная прослойка или отводит воздух, или обеспечивает приток кислорода.
• Холодный фасад для саун и зданий. Остеклить фасады в данном случае предстоит, применяя панели стекла. В роли теплоизоляции выступает конструкция стены, на которую крепят с зазором для воздуха внешний слой. Усилить эффект от фасада под стекло помогает подсветка.

Чтобы система функционировала долго, требуются совместные усилия проектировщика, архитектора и поставщиков материалов. Ключевой вопрос при проведении работ — гнутые системы или прямой профиль при выборе стекла для фасадов и конструкции стеклопакета. Технология остекления

Сплошное остекление фасадов выглядит респектабельно, так как позволяет получить идеально ровную поверхность в особенности при наличии подсветки. Не выделить фасад со стеклом достаточно сложно. Особого ухода панелям не требуется, а конструкция стоит относительно недорого. Ремонт жилых зданий, облицованных стеклом, ведётся быстро.

Сплошное остекление фасадов выглядит респектабельно, так как позволяет получить идеально ровную поверхность в особенности при наличии подсветки

Для коттеджей и прочих зданий применяется несколько технологий остекления:

• Классическая.
• Планарное (или ленточное) остекление. Система предполагает остекление на высоту менее 0,6 м. Планарное остекление отличается тем, что лист не вставляют в профиль.
• Витражное остекление. На рамочный профиль крепят разного цвета стеклопакеты, позволяющие воплотить любую задумку дизайнера. Усиливает эффект от облицовки подсветка.
• Конструктор. Подходит для саун и прочих строений.
• Полуструктурное остекление на рамке.
• Структурное остекление. Коэффициент остекленности фасада здания в данном случае выбирается согласно проекту.

Производители фасадного остекления Шуко и Алютех

Все комплектующие фасадов Schüco собираются на собственных производственных линиях компании, которые расположены в Германии. Профиль комплектуется стойким к усадке и деформации уплотнителем. Фасады Schüco – это прочные, стойкие к коррозии изделия, неприхотливые к условиям эксплуатации и обслуживанию. Цена за м2 — от 10000 р.

Компания Alutech производит качественные структурные фасады, отвечающие всем современным стандартам. Долговечная, надежная продукция, заявленный срок службы которой превышает 70 лет. Энергоэффективный профиль Alutech обеспечивает качественную тепло- и шумоизоляцию. Крепежные элементы и фурнитура отличаются высокой стойкостью к атмосферным воздействиям и механическим нагрузкам. Цена за м2 – от 9000 р.

Фасадная система Schuco FWS 50+ SG

Структурное остекление

Структурным называется тип остекления, при котором алюминиевый профиль на наружной стене постройки, как и любой другой каркас априори не нужен. Хотя структурная система и относится к рамной группе остекления, с наружной стороны здания никаких рам не видно. Каркас расположен с внутренней стороны здания. Наружная его часть выглядит как цельное полотно из стекла. По сути это СРС только с некоторыми видоизменениями, которые коснулись фасадной части здания. Считается теплой системой фасадного остекления. Стеклопакет в нужной плоскости удерживается с помощью клея-герметика, который по цвету выбирается под тон стекла. Состав клея позволяет противостоять разрушительной способности ультрафиолетовых лучей, не боится влаги и температурных перепадов. Функция герметика состоит в том, чтобы закрепить наружное стекло, внутреннее удерживается профильным каркасом. Как не странно звучит, но именно силиконовый герметик выступает несущим элементом системы. Обладает повышенной стойкостью и надежностью.

Структурное остекление фасада

Структурное остекление здания

Остекление фасада уютного коттеджа

Остекление фасада уютного двухэтажного коттеджа

Остекление фасада террасы дома

Остекление фасада модного дома

Остекление части первого этажа дома

Виды стекла для отделки фасада

Для остекления фасада дома используются стекла нескольких видов:

• триплекс;
• моностекло;
• стеклопакеты;
• ламинированное стекло.

МоностеклоСтеклопакетыТриплекс

Триплекс – это соединенные между собой два или три стекла при помощи специального полимерного состава. Он обладает повышенной прочностью за счет многослойности. Моностекло – стекло большой толщины, закаленное при высокой температуре для прочности.

Стеклопакеты знакомы большинству из обывателей – это два или три стекла, соединенные между собой и имеющие зазор между стеклами, заполненный инертным газом. Соединяются стеклопакеты при помощи металлических или пластиковых рамок.

Ламинированное стекло – это стекло, поверхность которого покрыта полимерной пленкой. Она придает ему дополнительную прочность и цвет, затемняющий прозрачные фасады, который может быть выбран по желанию дизайнера.

Что такое стеклянный фасад?

Стеклянные фасады – это в первую очередь изящество современных зданий, любых размеров и форм, выполненые из стекла и имеющие зачастую металлические основания. Применение их довольно обширно, они подходят как для торговых, офисных и развлекательных центров, так и для жилых частных или многоэтажных домов. Что без сомнения подтверждает, что область применения этих фасадов безгранична. Использования стекла, придает зданиям новые свойства:

• Безупречный современный внешний вид;
• Долговечность;
• Термоустойчивость;
• Светопрозрачность.

Использование стекла в качестве фасадов всегда было популярно для административных и коммерческих объектов, но в данный момент эту популярность активно перехватывают жилые дома. Как примером служит популяризация использования теплой стеклянной стены в загородном особняке. Зачастую для них используется стекла тепло сберегающим покрытием.  Что способствует наличие красивой прозрачной стены во весь проем, соответствующей к тому же всем нормам энергосбережения помещений и улучшаешь освещение внутри помещения.

Какие стекла и стеклопакеты применяют

Из стеклопакетов состоит более 90% площади фасада, поэтому стекла, используемые в конструкциях, подбираются по нескольким критериям.

Количество камер в стеклопакете

Чаще всего применяются однокамерные стеклопакеты. Они в эффективно предотвращают потери тепла, наиболее легкие и доступные по стоимости. Однако все зависит от назначения здания. В частных домах, где требуется высокая теплоизоляция, часто монтируются многокамерные стеклопакеты. Для офисных или торговых центров с большой площадью остекления целесообразнее использовать секции с одной камерой. Это связано с тем, что увеличение количества стекол приводит к значительному увеличению веса всей конструкции, а на крупных объектах это не всегда возможно.

Показатели энергоэффективности

Этот показатель определяется присутствием на наружном стекле специального слоя, отражающего инфракрасные лучи внутрь помещения. Покрытие обеспечивает пропускание 90% солнечного света с улицы и отражение 70% тепла внутрь помещения. В жару такая поверхность препятствует перегреванию стекла, а зимой уменьшает утечку тепла из помещения на улицу. Технология отражающего покрытия позволяет на 50% снизить теплопотери при использовании однокамерных стеклопакетов.

Технология отражающего покрытия позволяет снизить теплопотери

Звукоизоляция

Способность поглощать шумы – одно из основных требований к стеклопакетам

Это особенно важно для зданий, фасады которых выходят на оживленные улицы и автомагистрали. Эффективный звукоизоляционный эффект достигается при использовании стекол разной толщины, к примеру, 4 и 6 мм, расположенных на определенной дистанции

В этом случае каждый слой стекла гасит колебания определенных частот, что в совокупности дает лучший результат, чем при использовании стекол одинаковой толщины.

Тонировочное и поляризационное покрытие

Такое решение применяется в тех случаях, когда требуется убрать прозрачность стекол по направлению с улицы. Для этого на стекло наносится отражающее покрытие, поглощающее часть светового потока, обеспечивая при ярком солнечном свете полную непрозрачность конструкции. Поляризация работает по противоположному принципу: поток света с улицы проникает беспрепятственно, но отражающее покрытие на стекле не позволяет видеть содержание помещения с внешней стороны.

Тонировочное и поляризационное покрытие

Для фасадных конструкций важно использовать только закаленное стекло, которое прочнее обычного примерно в 5 раз, что гарантирует безопасность и высокие теплосберегающие свойства. Прозрачные стеклянные конструкции на фасадах – это не только модная тенденция, но и функциональное решение

Внутри такого помещения всегда будет светло и тихо, а снаружи витражные панели обеспечат уникальный современный дизайн

Прозрачные стеклянные конструкции на фасадах – это не только модная тенденция, но и функциональное решение. Внутри такого помещения всегда будет светло и тихо, а снаружи витражные панели обеспечат уникальный современный дизайн.

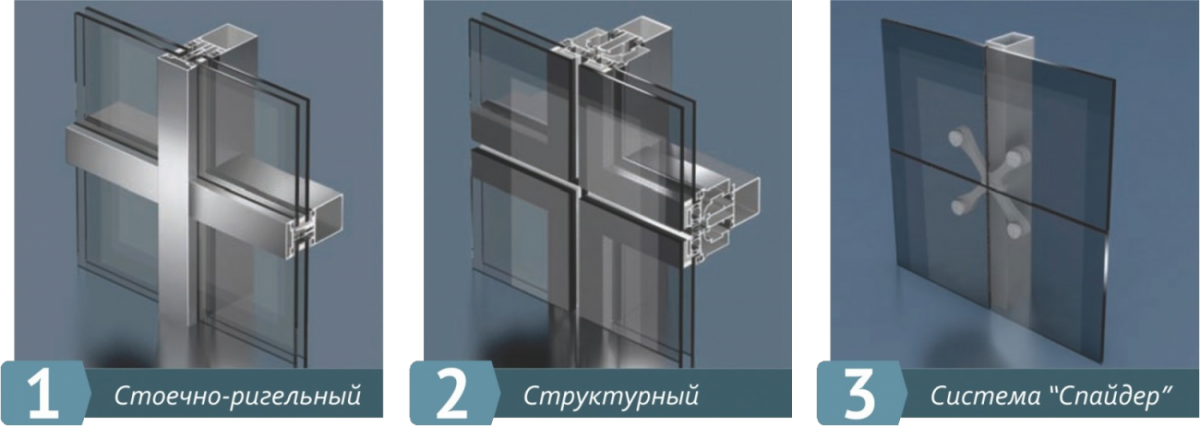

Виды фасадных систем

Перед началом работ по остеклению фасадов нужно выбрать оптимальный для каждого случая вариант. Сегодня существует несколько видов, у каждого есть свои особенности.

Теплый и холодный. Если внутреннее помещения отапливаемое, то для экономии затрат на поддержание благоприятной температуры нужно выбирать теплый вариант фасадного остекления из алюминиевых профилей. Теплое остекление имеет минимум двухкамерные стеклопакеты, для создания конструкции применяются специальные профили с несколькими воздушными камерами внутри. По стоимости довольно дорогое удовольствие.

Виды профилей

Холодный обойдется намного дешевле, вес конструкции незначительный, для монтажа можно применять дешевые однокамерные профили. Кроме небольшого количества камер такие профили имеют тонкие стенки – для изготовления используется меньшее количество дорогостоящего алюминиевого сплава. Как следствие – отпускная цена намного ниже.

Безрамные и рамные конструкции. Для безрамных профили не нужны, там иная технология монтажа. А для создания рамных применяются алюминиевые профили и доборные элементы. Рамные могу иметь несколько видов:

• стоечно-ригельные;
• модульные;
• структурные или полуструктурные.

Стоечно-ригельные состоят из вертикальных несущих стоек и горизонтальных ригелей. Параметры металлопрофилей подбираются в зависимости от размеров конструкции и характеристик стеклопакетов. Как собираются такие конструкции, мы описывали выше.

Стоечно-ригельные системы

Схема крепления стекла в стоечно-ригельной системе остекления фасадов

Прямой фасад стоечно-ригельной конструкции

Прямой фасад стоечно-ригельной конструкции, стеклопакет 24 мм

Прямой фасад стоечно-ригельной конструкции, открывающаяся внутрь створка

Излом плоскости внутрь до 90°

Излом плоскости наружу до 90°

Излом плоскости наружу 45°

Излом плоскости внутрь до 90°, открывающиеся створки

Узел крепления к межэтажному перекрытию

Применяемое решение кронштейна, обеспечивает широкий 3D-диапазон регулировок положения закрепляемой стойки, обеспечивает минимальный зазор между фасадом и несущим перекрытием

Модульные. Изготавливаются по эскизам потребителей на специализированных предприятиях и поставляются в готовом виде. Отдельные модули монтируются на месте. За счет такой технологи сокращается время на монтаж и исключаются риски неправильной сборки. Но к сожалению, значительно возрастает стоимость конструкции.

Модульная система остекления

Конструкция узла модульного элементного остекления

Структурные. Все крепежные элементы располагаются внутри конструкции и с внешней стороны незаметны. Обладают улучшенными дизайнерскими характеристиками, но существуют ограничения по высотности зданий. Конструкции не имеют достаточного запаса прочности, вес конструкции ограничен.

Структурное остекление

Система структурного остекления Alusit

Полуструктурные. По прочности превосходят структурные, имеют дополнительные усиливающие элементы.

Полуструктурные фасады также создаются с помощью структурного остекления, но есть здесь и ряд отличий от полностью структурных фасадов

Организация перехода с наклонной части на вертикальную в полуструктурном типе остекления

Достоинства оформления

Кроме внешней красоты, прозрачные экраны обладают особенностями, которые делают их полезными для оформления архитектурных единиц:

• практичность – силикат проще поддается чистке, чем многие другие виды облицовочных материалов, поглощает шумовой фон, задерживает вредное ультрафиолетовое излучение;
• долговечность – материал не изменяет физических, пользовательских характеристик с течением времени, не истончается, не тускнеет;
• устойчивость – материал не боится температурных колебаний, факторы окружающей среды (осадки, ветер, пыль), химические составы;
• современность – даже простое остекление фасада будет выглядеть стильно, красиво, футуристично;
• индивидуальность – разнообразие вариантов отделки цветными, затемненными, зеркальными стеклами, позволяет сделать объект непохожим на прочие, обособить его в городском массиве, выделить организации/компании/владельцев;
• разнообразие форм – добавят индивидуальности сегменты из овальных или изогнутых стеклянных конструкций;
• экологическая безопасность – материал не излучает вредоносных волн, без запаха, прочих токсичных испарений, полностью безопасен для природы, человека;
• высокая проницаемость света, возможность регулировать уровень освещения – из-за прозрачности стекла, а также различным декоративным отделкам, владелец офиса, комнаты может получить любой уровень освещенности, который требуется ему сейчас.

Прозрачными экранами можно декорировать новостройки, старые архитектурные объекты, вид которых портит общее восприятие города, выбивается из стилистического решения.

Структурное остекление

Кроме цельного привлекательного вида у структурного остекления большие технические преимущества.

Особенности

Структурная система схожа с традиционной, только имеет некоторые особенности:

1. Процесс крепления светопрозрачного наполнения происходит без видимых элементов прижима. Фасад смотрится стильно, поскольку снаружи не видны накладные планки.

2. Установка структурного остекления ничем не отличается от стоечно-ригельного, только система лишена громоздкости. В ячейки металлического каркаса вставляется и приклеивается стеклопакет клеем-герметиком. Швы герметизуются силиконовым герметиком бесцветным или подобранным в тон стеклопакета.

3. Отличается структурное остекление размером стекол. Внутреннее стекло меньше наружного. Таким образом, элементы фасада плотно устанавливаются друг к другу и создают технологические зазоры маленького размера.

Применяется структурная система при строительстве административных зданий и офисов крупных компаний, торгово-развлекательных центров, отелей, гостиниц. Также его используют при реконструкции старых построек.

Достоинства

Сплошное остекление фасадов исключает наличие щелей, в которых скапливаются грязь и пыль, поэтому служит оно долго и обладает следующими достоинствами:

• водонепроницаемость;
• высокая теплозащита;
• высокий уровень шумоизоляции;
• долговечность. В этот системе используют прочный, не подверженный деформациям каркас и закаленное стекло. Во время усадки здания стекла не будут растрескиваться;
• эстетичный вид;
• простота в ремонте.

Стоимость структурной системы не на много выше классической. Один квадратный метр остекления обойдется в 8,5 тысяч рублей. В сумму уже включены монтаж, проектные работы, стеклопакет и каркас.

Уход за фасадом

Для мытья фасадов и окон на большой высоте, в настоящее время, применяется технология промышленного альпинизма. То есть, сотрудники-профессионалы или альпинисты осуществляют чистку здания на любой высоте, не заходя при этом внутрь помещения.

Промышленный альпинизм имеет массу преимуществ перед возведением лесов или использованием автовышки:

проникновение в труднодоступные места
мобильность
стоимость услуг альпинистов ниже, чем заказ спецтехники
срок выполнения работ значительно сокращается

Оборудование для мойки окон фасадов

В зависимости от того какой высоты здание планируется мыть, используется соответствующее оборудование.

Для высотных построек и небоскребов используется следующее оборудование:

• стационарные системы обслуживания, которые разрабатываются еще на этапе проектирования высотного здания или небоскреба. Конструкция такой системы состоит из нескольких рельсовых систем, по которым поднимаются и опускаются люльки с работниками клининговых компаний;
• временные подвесные платформы и люльки – то есть специальные системы, которые устанавливаются на период работ по чистке фасада здания, а затем демонтируются;
• автовышка, для работы на автовышке потребуется два человека без наличия специальных навыков, в отличие от люлек или промышленного альпинизма;
• промышленный альпинизм, где мойку фасадов осуществляют специально подготовленные квалифицированные сотрудники, работают без люлек;
• роботы для мойки окон и фасадов начали использоваться не столь давно, исключительно в целях безопасности. Такие роботы представляют собой небольшие машины, внешне похожие на напольные весы. Вся конструкция состоит из двух частей, которые закрепляются по обе стороны от стекла и фиксируются при помощи магнитов. Таким образом, чистка и мойка стекол фасадов возможна на любой высоте без риска для жизни человека.

Оборудование, используемое для мытья фасадов с земли, позволяет произвести чистку до 25 метров высоту.

Водопад в Гуяне (Китай) включают не часто, по праздникам, ведь одна минута работы водопада стоит 119 долларов! При первом запуски местные жители испугались что небоскреб затопило и начали звонить в службы спасения, но через новости население китайского города Гуян успокоили и всё объяснили.

Структурное остекление фасадов зданий

Преимущества | Стоимость | Полуструктурное остекление фасада | Примеры фасадов со структурным остеклением

Все чаще фасадное безрамное остекление применяется в современной строительной сфере. С его помощью оформляют как городские постройки, так и загородные дома. Структурное остекление фасадов помогает произвести реконструкцию старинных здания и обустроить торговые центры и другие объекты бизнес-среды.

Структурное фасадное остекление в Москве и области

Структурное остекление фасадов зданий является одной из новейших технологий, подразумевающей применение стеклопакетов. Видимые элементы крепления отсутствуют – для обычного прохожего строение будет изготовлено будто из чистого стекла.

Структурное фасадное остекление обеспечивает целый ряд преимуществ:

• Элегантный и современный внешний стиль, полностью остекленные таким образом небоскребы уже давно стали визитной карточкой современной цивилизации;
• Разнообразие технических решений – конструкции можно придать самые разнообразные формы, это бесконечный простор деятельности для дизайнеров;
• Идеальные изоляционные характеристики – на видео структурное остекление фасада кажется прозрачным и уязвимым, однако они не пропускают шум извне, не допускают теплопотерь, и обладают высокой прочностью;
• Совместимость с «зелеными» технологиями – структурное остекление фасадов является обязательным элементом энергоэффективных строений. Они могут впитывать тепло, используемое внутренними системами, при нанесении генерирующих прозрачных пленок стекла могут давать электричество – и это далеко не полный список возможностей.

Фасады со структурным остеклением не нуждаются в большом количестве ограждающих элементов, благодаря чему внутреннее пространство зданий отлично освещается естественным светом, что позволяет снизить расходы электроэнергии на отопление.

Стоимость остекления фасадов зданий

Проектирование остекления фасадов

чтобы задумка стала удачной, необходимо сделать правильное проектирование остекления фасада. Сюда входит подбор необходимых материалов, планирование самих работ, а также, качественно выполненный капитальный ремонт.

Подробнее…

Безрамное остекление фасадов

Для несведущего человека одним из самых интересных и одновременно непонятных документов, необходимых для реализации любого проекта внешнего оформления, являются чертежи структурного остекления фасадов зданий, где указаны размеры и количество необходимого материала.

Структурное остекление фасадов (стоимость 1 м2 указана в нашем каталоге) подразумевает использование герметика в качестве основного элемента крепления. На готовой поверхности в первую очередь бросается практически полное отсутствие швов между стеклопакетами на готовой поверхности.

Достичь такого эффекта при обустройстве безрамного остекления фасадов удается за счет использования силиконового герметика, гасящего вибрацию и компенсирующего расширение материала под воздействием температурных изменений. Стеклопакет клеится на алюминиевую раму.

СТОЕЧНО-РИГЕЛЬНОЕОграждающая конструкция из стеклянного заполнения и вертикально-горизонтального каркаса. СТРУКТУРНОЕВысокий уровень светопропускания, отсутствуют видимые фиксаторы, поверхность не притягивает грязь. СПАЙДЕРНОЕОтсутствуют видимые крепежные элементы и стыки, ровная и гладкая поверхность.

Полуструктурное остекление фасада

Система отлично подходит для создания наклонных или вертикальных фасадов. Полуструктурное остекление фасада производится по аналогичной технологии, здесь используется другая технология крепления стекол на внутренний алюминиевый каркас.  Отличается и расширенным слоем силикона – 2 сантиметра этого материала, окраску которого можно выбрать по желанию, обеспечивают полную гидроизоляцию и в целом повышают надежность всей конструкции и улучшают внешний вид.

Что такое остекление фасадов: преимущества и недостатки

Стеклянные фасады — самые впечатляющие и стильные из всех известных отделок наружных стен. Сегодня ими оформляют не только административные здания и торговые центры. Все более популярными стеклянные стены становятся среди владельцев коттеджей, и ценятся они, прежде всего, за эффектность и красоту. Но у этой облицовки есть масса других полезных преимуществ.

1. Стены из стекла полностью защищают дом от ветра и ультрафиолетового излучения.
2. Несмотря на кажущуюся хрупкость стекла, это одни из самых прочных стен, которые защищают от многочисленных влияний извне. Конечно, стекло это не гранит и не бетон, но правильно рассчитанная нагрузка при конструировании каркаса позволит сделать оболочку крепче.
3. С шумоизоляцией стеклофасадов не может сравниться никакая другая защитная оболочка дома, они поглощают до 50 дб и более.
4. Теплосберегающие свойства большинства стеклопакетов экономят электроэнергию и устанавливают правильный микроклимат внутри помещения.
5. Ударопрочность стекла довольно низкая, и каждый неосторожный камешек может если не разбить, то повредить его целостность. Для повышения ударопрочности на фасадное стекло наносят полимерную пленку.
6. За счет алюминиевого профиля, который не поддается коррозии, такая отделка прослужит долгие десятилетия и не потеряет своей внешней презентабельности.
7. Ремонтопригодность стеклофасада вполне доступна. Если есть опыт по замене стеклопакетов, то сделать ремонт будет просто даже непрофессионалу.

Витражные фасады придают зданию легкость и объем одновременно

У такой наружной отделки существую и недостатки, о которых стоит узнать заранее, прежде чем принимать решение о монтаже.

1. Прежде всего, это ощутимая дороговизна материалов и строительно-установочных работ. Стоимость одного кв. м конструкции обычного стеклопакета начинается от 4000 руб. И это цена без учета монтажа.
2. Если вы планируете делать остекление наружных стен дома, стены которого выходят прямо на проезжую часть, то рекомендуется делать высокий цоколь.
3. Чтобы фасад выглядел презентабельно за ним необходимо правильно и регулярно ухаживать, так как любые осадки или пыль испортит внешний вид за короткое время. Очистка достаточно трудоемкая и дорогая, ее необходимо заказывать в специальных клининговых компаниях.
4. Монтаж достаточно сложен, поэтому при полном отсутствии опыта его лучше доверить специалистам.
5. Такой фасад нельзя сделать в одиночку из-за вела стеклопакетов.

Высокий каменный цоколь дома защитит стекло от возможных вибраций и трещин

Спайдерные конструкции фасадного остекления

Спайдерная система – современный вариант для облицовки. С ним здание выглядит легким и воздушным. Крепится этот тип остекления точечными стеклопакетами, что позволяет создать ровную и цельную поверхность, у которой не видно каркаса. По средству спайдерной технологии можно обычный дом превратить в архитектурное произведение искусства. Таким образом, можно проектировать здания не только любой планировки, но и любых форм. Для закрепления стекол по технологии используются шарниры, кронштейны лучевой формы и герметик

Особое внимание уделяется спайдерам, которые изготавливаются из сверхрочного материала

Рис. 10. Спайдерные конструкции фасадного остекления.

Стоимость системы

Фактическая стоимость структурной системы состоит из двух частей:

• стоимость стеклопакетов, используемых для фасадного профилей, необходимых уплотнителей и других узлов фасадной системы;
• стоимость самого монтажа.

Усредненный расчет монтажа
Работы	Ед. измерения	Цена, руб.
Разметка стоек	м2	520
Монтаж стоек	м2	640
Укладка утеплителя меж этажных перекрытий	м2	450
Монтаж структурных стеклопакетов	м2	920
Герметизация наружных швов (гермобутил)	м.п	130
Откосы, отливы	м.п.	250
ИТОГО	2910

Усредненный расчет материалов
Материалы	Ед. измерения	Цены, руб.
Алюминиевые несущие стройки (F120)	м2	3900
Утеплитель минеральная плита 100 мм	м2	390
Стеклопакет (6к-12-6-12-6i)	м2	3700
Структурный герметик	м.п	170
Откосы, отливы	м.п	190
Строительные леса	м.п	95
Электроподъемник	смена	15 000
ИТОГО	23445

Особенности и преимущества

Особенности

Надежность Закладывается с проектирования Скорость производства работ Детали попадают на объект заготовленными и промаркированными, сборка осуществляется в минимальные сроки Чистота производства работ После монтажа достаточно убрать лишь защитные пленки и стикеры Простота ухода Защитные покрытия профилей и стекло устойчивы к осадкам и просты в мытье

Преимущества

Архитектурная эстетика Большой задел для творчества Многообразие форм Фасад бьется на ячейки которые могут принимать как треугольную, так и радиусную форму Ремонтопригодность Разбитый на ячейки силовой каркас всегда позволит заменить часть фрагмента или встроить дополнительные элементы Экологичность Стекло и алюминий не издают вредных фонов и отлично подвергаются повторной переработке

Виды витражного остекления по конструкции

Это классическая система, проверенная временем и основными производителями стеклопакетов. Она легко устанавливается, стоит дешево, напоминает по конструкции обычное пластиковое окно. Имеет алюминиевый каркас, состоящий из стоек и ригелей, внутри само стекло или стеклопластиковый блок. Уплотнители обеспечивают герметичность. Преимущества: теплоизоляция, цена, простота монтажа, легкость интеграции под существующий фасад, выбор стекол.

Это заводские готовые стеклопластиковые конструкции, которые изначально от завода поставляются к месту строительства. Каркасная система, готовое решение, быстрота монтажа, неплохое качество, делает модульные конструкции доминирующими при монтаже витражей в административно-офисных зданиях.

Модульные системы проектируются как единое целое, возможность комбинирования цвета стекла нет. Также тяжело предусмотреть технологические отверстия под кондиционеры, которые не проблема сделать в ригельной системе. Устанавливать модульные конструкции для небольших фасадов нет экономического смысла, ведь размеры стандартизированы, а разрезать каркас и стекло слишком дорого. Модульная система часто применяется при оформлении фасадов офисных и жилых высотных зданий.

Это специфический тип остекления, который имеет ряд особенностей:

• Нет видимых крепежных элементов;
• Крепежи типа стоечно-ригельного, но нет громоздкости;
• Комбинированные размеры стекол и возможность визуального увеличения размера здания;
• Универсальность.

Структурное остекление полностью устраняет человеческий фактор при проседании, подпоре воздуха, подаче воды извне. Отличается витраж хорошей теплоизоляцией, шумоизоляцией, долговечностью.

Такое остекление делать не просто сложно, а очень трудно. Поэтому, техническое решение дорогое. Для реализации проекта нужно затратить много сил, денег, энергии и человеческих ресурсов. Каждый элемент имеет свой оттенок, рама также подбирается под цвет фасада. Встречается мозаика разве на фасадах элитных жилых и офисных центрах.

Это локальное остекление конкретных фрагментов фасада здания. Технология монтажа сложная. Технически реализуема. Стекла фиксируются специальными креплениями – спайдерами, нет сопротивления стекол по отношению к несущей раме. Эта система стала популярной за счет низкой стоимости, монтажа стекол любого размера, стекла имеют высокую пропускную способность, каркас стойкий к коррозии.

Стоимость системы

Фактическая стоимость структурной системы состоит из двух частей:

• стоимость стеклопакетов, используемых для фасадного профилей, необходимых уплотнителей и других узлов фасадной системы;
• стоимость самого монтажа.

Усредненный расчет монтажа
Работы	Ед. измерения	Цена, руб.
Разметка стоек	м2	520
Монтаж стоек	м2	640
Укладка утеплителя меж этажных перекрытий	м2	450
Монтаж структурных стеклопакетов	м2	920
Герметизация наружных швов (гермобутил)	м.п	130
Откосы, отливы	м.п.	250
ИТОГО	2910

Усредненный расчет материалов
Материалы	Ед. измерения	Цены, руб.
Алюминиевые несущие стройки (F120)	м2	3900
Утеплитель минеральная плита 100 мм	м2	390
Стеклопакет (6к-12-6-12-6i)	м2	3700
Структурный герметик	м.п	170
Откосы, отливы	м.п	190
Строительные леса	м.п	95
Электроподъемник	смена	15 000
ИТОГО	23445
