Наружные светопрозрачные конструкции
Светопрозрачные конструкции позволяют эффектно выделить здание среди окружающих, при этом снизить в помещении уровень шума, утеплить его, обеспечить безопасность и, конечно же, увеличить естественное освещение внутри здания.
Выделяют следующие разновидности:
- Фасады всех видов.
- Обычные окна. Уж эту разновидность светопрозрачных конструкций знает каждый из нас. Представляют собой каркас из алюминиевого профиля, в который вставлены стеклопакеты с нужным количеством стекол.
- Витрины.
- Входные группы – композиции для оформления дверного проема здания.
- Зимние сады. Позволяют растениям получить необходимый солнечный свет.

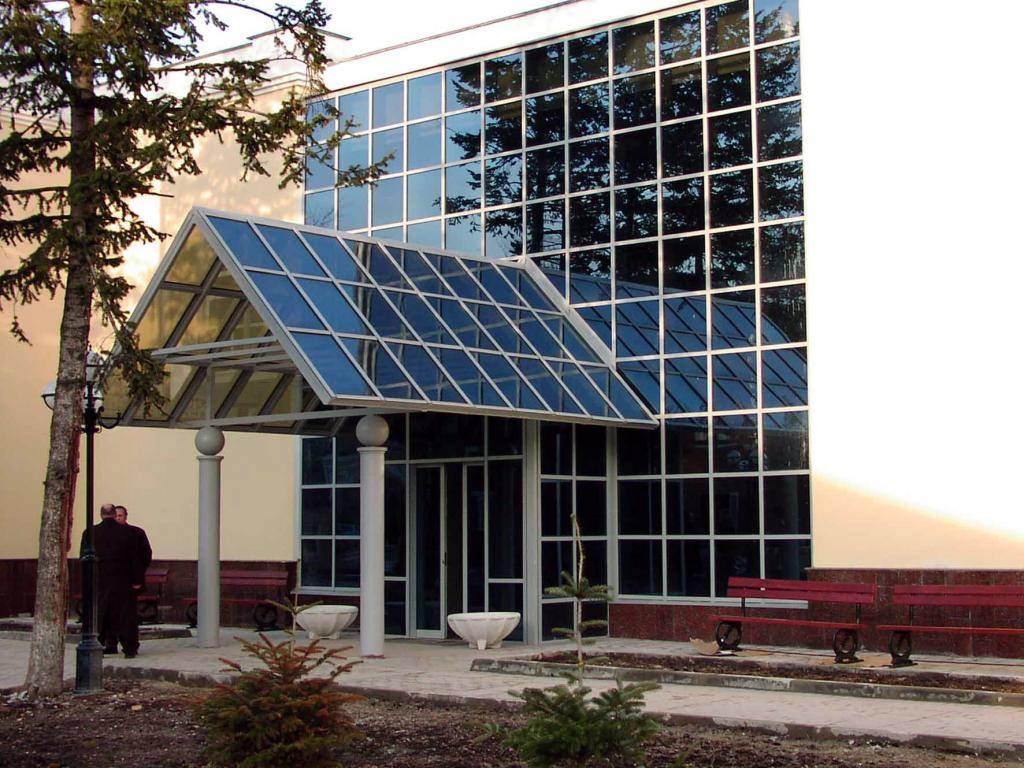

- Козырьки и навесы. Могут иметь разную форму и степень прозрачности, быть навесными с креплением на тросах или опираться на колонны.

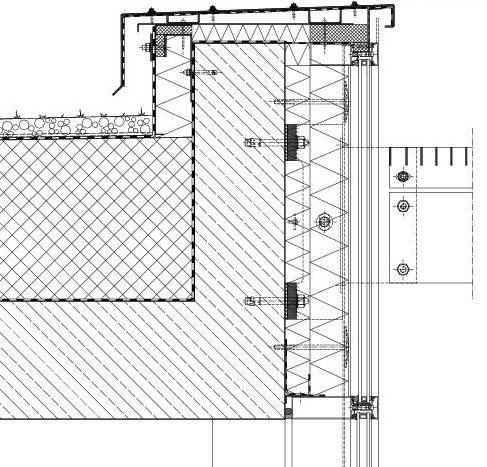

Вентилируемый фасад технология монтажа
Строительство вентилируемых фасадов — задача для опытного специалиста, который грамотно выполнит все запланированные работы и не допустит ошибок.
Монтаж НВФ выполняется в несколько этапов:
- На наружной стене здания устанавливается каркас из профиля.
- Между направляющими укладывается слой утеплителя. На него наносится специальная мембрана, которая защищает материал от попадания влаги. Также может быть установлен ветробарьер, защищающий фасад от продуваемости. Все средства изоляции должны быть сопровождены инструкцией с подобным порядком крепления.
- В вертикальном положении закрепляется обрешетка
- Затем наносится декоративная облицовка
Желательно подбирать утеплитель толщиной минимум 100 мм. От толщины утеплителя в дальнейшем будут зависеть многие факторы. Для утепления оптимально подходит минвата, пенопласт, пенополистирол (используется даже в среде, где повышена влажность). Утепляемые вентфасады выполняют двойную функцию: облагораживают жилище снаружи и обеспечивают тепло внутри
Очень важно изначально правильно рассчитать количество необходимых материалов для обустройства, утепления и отделки вентфасада. Также стоит продумать количество элементов примыканий (откосы, отливы, парапетная крышка, углы). Лучше всего для монтажа вентфасада в частном доме обратиться к услугам специалиста
То же самое касается и наружной отделки высоких зданий. В монтаже вентфасада очень важно учесть все правила и требования, не забыть про воздушный зазор и грамотное крепление элементов
Лучше всего для монтажа вентфасада в частном доме обратиться к услугам специалиста. То же самое касается и наружной отделки высоких зданий
В монтаже вентфасада очень важно учесть все правила и требования, не забыть про воздушный зазор и грамотное крепление элементов
Для облицовки навесной вентилируемой фасадной системы используются различные строительные материалы: фиброцементные плиты, керамогранит, металлические конструкции и множество других современных средств. На рынке можно встретить разнообразную продукцию для утепления и отделки фасада, но выбор лучше делать в пользу того материала, который оптимально подходит и по качествам, и по бюджету. Благодаря современной и надежной системе крепления предварительная обработка поверхности не нужна для монтажа системы навесного вентилируемого фасада.
Преимущество монтажа навесных вентилируемых фасадов также заключается и в том, что никакие предварительные работы не нужны. Только в редких случаях, если постройка действительно очень старая. Монтаж навесных фасадов должен осуществляться строго по нормативам СНиП.
Преимущества и недостатки применения панелей при отделке фасада здания
Навесные вентилируемые фасады, изготовленные из панелей, обладают рядом существенных преимуществ по сравнению с традиционной штукатуркой стен.
- Панели надежно защищают стены здания от неблагоприятных погодных воздействий;
- Современные фасадные панели – экологически чистый материал нового поколения, произведенный на современном высокотехнологичном оборудовании;
- Данный вид внешней отделки фасадов устойчив к перепадам температурного режима и ультрафиолету. Поэтому материал не теряет цвет под воздействием солнечных лучей и не восприимчив к воздействию низких температур;
- Фасады домов современные и стильные можно монтировать в любое время года, так как погода на улице никак не влияет на проведение облицовочных работ;
- Навесные вентилируемые системы фасадов из панелей – незаменимый отделочный материал при реставрации и ремонте старых зданий и сооружений;
- Долговечность и прочность отделки гарантирована тем, что в производстве облицовочных панелей и комплектующих применяется новое, высокотехнологичное оборудование и современные материалы;
- Благодаря комплектации монтаж облицовки можно выполнить в короткие сроки, тем самым сэкономив время и средства.
К недостаткам данного вида облицовки относится в первую очередь цена, которая на порядок выше, чем у традиционных строительных материалов для внешней отделки фасадов. Но более высокая стоимость полностью компенсируется прочностью и надежностью материала, а также высокими теплоизоляционными и гидроизоляционными характеристиками панелей.
Современные фасады зданий могут быть облицованы панелями разного вида и конструкции. Это позволяет дизайнерам и архитекторам создавать действительно уникальные и стильные варианты оформления, как частных домовладений, так и многоэтажных домов.
Выбор облицовки
Многочисленные виды вентилируемых фасадов для частного дома имеют множество отличий, но больше всего внимания уделяется выбору облицовочного материала. Облицовка фиксируется к каркасу в конце монтажа.
Выпускаются панели и плиты в разных расцветках, а также нередко имитируют дорогостоящие покрытия, представленные мрамором или натуральным камнем. Поэтому они позволяют не только защитить стены жилых зданий, но и улучшить их внешний вид.
Керамогранит
Плитка
из керамогранита представлена долговечным, красивым и многофункциональным
материалом. К минусам относится высокая цена и существенный вес, поэтому монтаж
выполняется только на дом с качественным и прочным фундаментом. Для такой
облицовки требуется металлический каркас.
За счет
пористости материал отличается высокой прочностью и стойкостью перед износом.
Он выпускается в разных фактурах, что позволяет подобрать плитки, идеально
соответствующие вкусам собственников.
Композитные панели
Они
часто выбираются для оформления зданий. Для их создания алюминий сочетается с
разными полимерами. Это позволяет получить панели, отличающиеся невысокой
массой, стойкостью перед коррозией, гибкостью и стойкостью перед высокими
нагрузками.
Камень
Он может быть природным или искусственным. Материал отличается высокой ценой и большой массой, поэтому он монтируется только на металлическую обрешетку. Технология монтажа усложнена, поэтому процесс доверяется специалистам. Но облицовка не обладает какими-либо недостатками в процессе использования.
Фиброцементные панели
Они
представлены огнеупорным материалом, формирующимся из цемента и волоконных
компонентов. За счет использования цемента, материал не разрушается при
изменении температуры или воздействии влаги. Панели стойки перед коррозией, а
также создается из экологически чистых компонентов.
Панели
очищаются при воздействии осадков, поэтому не требуется в процессе эксплуатации
уделять этому процессу много внимания. Плиты идеальны для частных домов за счет
легкости монтажа и высокого показателя износостойкости. Они повышают теплоизоляционные
и звукоизоляционные параметры строения, а также не теряют первоначальной
яркости при воздействии ультрафиолета. Другим значимым плюсом считается невысокая
цена.
Фасадные кассеты
Они
представлены керамическими изделиями, создаваемыми экструзией. Экологически
чистый материал формируется из многочисленных компонентов, к которым относится
цемент, мраморная крошка и песок.
Для
придания материалу определенной расцветки, осуществляется окрашивание «в
массе», для чего применяются качественные красители. В составе отсутствуют
горячие компоненты, поэтому для частных домов этот материал подходит идеально.

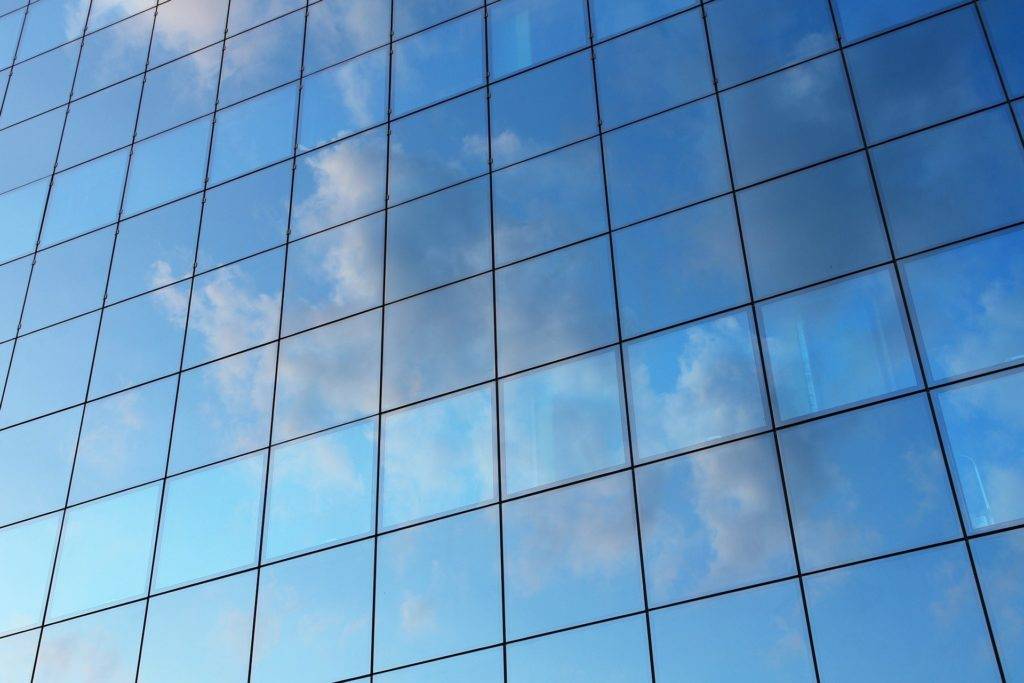

Витражное остекление: преимущества и недостатки
К техническим и эксплуатационным достоинствам витражных фасадов относятся:
Экономичность. Витражное остекление является выгодной альтернативой многим видам фасадного дизайна, поскольку отличается сравнительно небольшой стоимостью расходных материалов, не предполагает дополнительного обслуживания и позволяет экономить на энергоносителях.
Долговечность. Благодаря оптимальным свойствам материалов и стойкости к воздействию внешней среды срок эксплуатации алюминиевых фасадов может достигать 70 лет.
Экологичность. Все применяемые материалы и комплектующие абсолютно безопасны для здоровья людей и окружающей среды.
Легкость и прочность современных светопрозрачных конструкций. Витражная система хорошо выдерживает статические нагрузки и механические повреждения, при этом не создает чрезмерного давления на несущие стены здания. А применение в монтаже бронированного стекла позволяет увеличить уровень защиты.
Надежная изоляция. Витражные фасады хорошо блокируют шум, а «теплый» профиль обеспечивает низкую теплопроводность системы. Этот фактор позволяет существенно сократить расходы на обогрев и кондиционирование помещений.
Оптимальное освещение. Панорамные светопрозрачные фасады из алюминиевого профиля обеспечивают приятный естественный свет, положительно влияющий на самочувствие и работоспособность организма, создают хорошие условия для разведения растений, привлекательный вид коммерческих зон, витрин и стеллажей магазинов.
Отличная ремонтопригодность. Даже самые прочные изделия не застрахованы от непредвиденных повреждений, но современные технологии позволяют быстро и недорого устранить дефекты, не нарушив функциональности и красоты фасада.
Высокий уровень пожарной безопасности. Алюминий, стекло и другие материалы не подвержены воздействию огня и высоких температур, они не распространяют горение, а при нагреве не выделяют токсичных веществ.
Среди возможных недостатков алюминиевых витражных фасадов иногда называют недостаточную стойкость к повышенным нагрузкам при возведении габаритных построек, а также потерю некоторых технических преимуществ в случае неточных расчетов. Но устранить негативные последствия этих факторов несложно, если выбирать качественные материалы, а также надежных и опытных специалистов монтажа, профессионализм которых не вызывает сомнений.
Стоимость
| № п/п | Наименование материалов и работ | Ед. изм. | Объём | Стоим. руб. | Сумма руб. |
| №1 | Вентилируемый фасад из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 90,00 | 90,00 |
| 2 | Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 20% | кв.м. | 1,20 | 1150,00 | 1380,00 |
| 3 | Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,10 | 450,00 | 495,00 |
| 4 | Поставка алюминиевой подконструкции с учетом крепежа | кв.м. | 1,00 | 625,00 | 625,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 1400,00 | 1400,00 |
| Итого: | 3990,00 | ||||
| №2 | Вентилируемый фасад из КЕРАМОГРАНИТА | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 90,00 | 90,00 |
| 2 | Поставка КЕРАМОГРАНИТА (600х600х8) с учетом технологического отхода 10% | кв.м. | 1,10 | 500,00 | 550,00 |
| 3 | Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,10 | 450,00 | 495,00 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 725,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 1300,00 | 1300,00 |
| Итого: | 3260,00 | ||||
| №3 | Устройство КОЛОНН из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 50,00 | 50,00 |
| 2 | Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 35% | кв.м. | 1,35 | 1150,00 | 1552,50 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 750,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 2000,00 | 2000,00 |
| Итого: | 4027,50 | ||||
| №4 | Интерьерная облицовка из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 250,00 | 250,00 |
| 2 | Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 35% | кв.м. | 1,35 | 1150,00 | 1552,50 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 750,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 2000,00 | 2000,00 |
| Итого: | 4627,50 | ||||
| №5 | Вентилируемый фасад из АЛЮМИНИЕВЫХ ПАНЕЛЕЙ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 130,00 | 130,00 |
| 2 | Поставка АЛЮМИНИЕВЫХ ПАНЕЛЕЙ | кв.м. | 1,35 | 2600,00 | 2600,00 |
| 3 | Поставка утеплителя 120 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,00 | 550,00 | 605,00 |
| 4 | Поставка алюминиевой подконструкции с учетом крепежа | кв.м. | 1,00 | 725,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 1500,00 | 1500,00 |
| Итого: | 4627,50 | ||||
| №6 | Вентилируемый фасад из ГРАНИТА | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 130,00 | 130,00 |
| 2 | Поставка АЛЮМИНИЕВЫХ ПАНЕЛЕЙ | кв.м. | 1,35 | 2400,00 | 2640,00 |
| 3 | Поставка утеплителя 120 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,00 | 550,00 | 605,00 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 950,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 2000,00 | 2000,00 |
| Итого: | 6200,00 | ||||
| №7 | Вентилируемый фасад из ФИБРОЦЕМЕНТНОЙ ПЛИТЫ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 90,00 | 90,00 |
| 2 | Поставка ФИБРОЦЕМЕНТНОЙ ПЛИТЫ с учетом технологического отхода 10% | кв.м. | 1,00 | 800,00 | 880,00 |
| 3 | Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,00 | 450,00 | 495,00 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 725,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 1300,00 | 1300,00 |
| Итого: | 3590,00 |
Монтаж
Работа по установке навесного фасада ведется в несколько этапов:
- Производится разметка стен здания, по которой в дальнейшем будет монтироваться каркас.
- Установка на кронштейны подсистемы (самодельной или сборки заводской конструкции). Перед установкой кронштейна обязательно перфоратором проделваются отверстие под анкера.
В результате крепеж может заржаветь и выполнять свои функции неисправно. В худшем случае это грозит обрушением фасада. Подконструкция крепится в одном направлении.
- Установка утеплителя (при этом в навесных конструкциях недопустимо применять полистирольные плиты). Монтаж теплоизоляционного покрытия (базальтового или минераловатного) ведется снизу вверх.
- Монтаж ветрогидрозащитной мембраны для защиты утеплителя. Применение влагозащитной пленки предполагает ее укладку с небольшим нахлестом.
- Выполняется установка отделочного материала. Технология зависит от его вида, например, керамогранит фиксируется на кляммер, фасадные кассеты навешиваются на каретку (специальный профиль), а натуральный камень закрепляются на предварительно установленную горизонтальную планку. Различные части фасада могут иметь разные фактуры, нередко фронтон здания имеет то же стилистическое решение, что и стены.
Монтаж алюминиевых витражей
Панорамные фасады из алюминия обеспечивают зданию современный и привлекательный облик, а также комфортную атмосферу внутри. Установка витражей из алюминиевого профиля не является особо сложным процессом, но ее стоит доверять лишь квалифицированным специалистам. Технология монтажа витражей из алюминиевого профиля заключается в следующих этапах:
Проведение замеров и расчетов
Эта стадия является чрезвычайно важной, ведь от точности вычислений зависит безопасность и функциональность конструкции. Современные устройства позволяют выполнять сверхточные расчеты.
Установка каркаса из алюминия
На этом этапе очень важно выдержать ровные линии профиля и прочность крепления.
Покраска металлических деталей. Широкий спектр цветовых решений предоставляет неограниченные возможности для дизайна.
Монтажа светопрозрачных элементов.
Крепление фурнитуры. Окончанием работы является установка всех компонентов конструкции, регулировка деталей и придание фасаду завершенного вида.
https://youtube.com/watch?v=4RfYvvpgmec
Монтаж светопрозрачных конструкций немыслим без применения современных инструментов и оборудования, которое существенно ускоряет процесс, делает его более простым, безопасным и эффективным. Подробнее про оборудование для алюминиевых конструкций рассказывается в видео:
Утепление витражного остекления
Для с
оздания комфортного микроклимата внутри зданий применяют «теплый» вариант алюминиевого профиля, который позволяет надежно удерживать внутри оптимальный уровень температуры, звукоизоляции, защиты от влаги, пыли и сквозняков. Но может возникнуть ситуация, когда понадобится утеплить «холодный» тип фасада. В таком случае выполняют утепление сооружения путем замены некоторых элементов фасадной системы на аналогичные детали с высокими теплоизоляционными свойствами. Например, вместо обычного стекла на каркас монтируется теплый стеклопакет. Реконструкция такого типа чаще всего предполагает внутреннее или внешнее положение штапиков стоечно-ригельной системы. Утепление является довольно эффективным способом решения проблемы, более выгодным и быстрым, чем установка алюминиевых витражей заново.
Противопожарная рассечка в витражах
Противопожарная рассечка в витражах может быть выполнена в виде стального листа, который закреплен к системе остекления фасада и, с другой стороны, к стене. В более сложных случаях, отсечка (1100-1200мм) будет выглядеть так:
- стекло 6мм (закаленное);
- огнеупорный стекломагнезитовый лист 10мм;
- минплита толщиной 70мм (плотностью 90-100кг/м3);
- стальной оцинкованный лист 0,8мм;
- огнеупорный гипсокартон 12,5мм (в 2 слоя).
Рассечка в витражах монтируется горизонтально и служит для того, чтобы огонь не перекинулся с нижнего этажа на верхний. Все здания, проходящие экспертизу проекта, должны быть спроектированы и выполнены с отсечкой. Однако, заказчикам она не нравится по эстетическим соображениям, они предполагают, что ее будет видно за стеклом. А подрядчикам не нравится противопожарная рассечка по причине экономии трудозатрат.
Не устанавливать отсечку можно, при составлении на стадии проектирования спец тех условий на зданий. В которых бы содержалось условие о замещающих полноценный междуэтажный огнестойкий узел. Таковыми могут быть – использование огнестойкого витражного профиля и огнестойкого заполнения или, например, система орошения витражей в случае возгорания, прочие мероприятия.. Но, даже если такой проект пройдет экспертизу, придется доказывать возможность применения проведением натурных испытаний, т.е. после сборки образца.
Виды витражных систем из алюминия
Основными типами алюминиевых систем, которые различаются конструктивными особенностями, функциями и назначением, считаются «теплый» и «холодный» варианты. В отдельную категорию также можно выделить противопожарные витражи.
«Теплый» алюминиевый профиль для витражей
Конструктивные особенности этого типа профиля предусматривают наличие специальных термоизоляционных вставок из полиамида, препятствующих появлению мостика холода. Они позволяют нивелировать высокую теплопроводность алюминия, снизить теплопотери, улучшить звукоизоляцию. Такие профили применяются при обустройстве частных и общественных зданий, офисных помещений, балконов, оранжерей и других объектов, для которых температурный режим является важным фактором.
«Холодный» витражный алюминиевый профиль
В сооружениях, для которых сохранение тепла не является первоочередной задачей, используют «холодный» профиль из алюминия. Он не предполагает термовставок, но отличается легкостью и более низкой ценой по сравнению с «теплым» вариантом. «Холодный» тип чаще всего применяется в оформлении складов или для внутренних перегородок.
Противопожарные витражи
Если к светопрозрачной конструкции фасадов предъявляются повышенные требования пожарной безопасности, актуальным решением становятся противопожарные витражи. Для их оформления применяют специальные материалы, обеспечивающие заданный уровень огнестойкости и способствующие изоляции пламени в случае возгорания. Для таких систем выбирают профили с противопожарным армированием и огнеупорные стекла. В зависимости от сферы и целей применения противопожарные витражи могут выполняться по типу «теплого» или «холодного» алюминиевого профиля.
