Стабилизатор напряжения для газового котла как выбрать: популярные стабилизаторы для газовых котлов и их технический обзор

Типы стабилизаторов

Срок безремонтной эксплуатации газового котла с насосом и розжигом от электросети зависит от стабильного и постоянно одинакового напряжения. Поэтому включение стабилизатора в схему работы котла если не обязательно, то крайне желательно. Современные стабилизаторы делятся на три вида:

1. Релейного типа – самые дешевые, но не самые долговечные приборы. Подгорание контактов заставляет хозяина менять устройство каждые 3-4 года. Точность амплитуды стабилизации тоже оставляет желать лучшего.
2. Стабилизаторы на сервомоторах могут плавно выравнивать выходное напряжение, но работают более медленно, что повышает риск аварии.
3. Электронные схемы на управляемых тиристорах (симисторах) и микропроцессорах долговечны, обладают высокой точностью стабилизации, бесшумны в работе и мгновенно реагируют на скачки напряжения в сети.

По другим параметрам стабилизаторы подразделяются на устройства постоянного или переменного тока, на напольные или настенные конструкции, на однофазные или трехфазные приборы. В таблице приведены технические характеристики наиболее востребованных моделей стабилизаторов в 2014 году. Анализ показывает, что электронное устройство может работать в любых условиях, с любыми перепадами напряжения. Электронный стабилизатор не искажает форму напряжения, а значит, газовый котел будет работать стабильно и надежно.

Механический или сервоприводный стабилизатор обладает более длительным временем срабатывания при перепадах входного напряжения и тока. То есть, при скачках амплитуды механическое устройство не успевает выравнивать амплитуду и колебания напряжения поступают на электронные и электрические приборы котла. Перепады случаются редко, но часто вызывают поломки в электронных схемах нагрузки.

Поэтому на вопрос, какой стабилизатор напряжения для газового котла лучше, может ответить только хозяин агрегата. Играет роль и стоимость прибора, и требования к нему, и даже габариты стабилизатора. Так как газовый котел стоит дорого, то есть смысл поставить на его обслуживание более дорогой, но качественный стабилизатор, а не экономить на мелочах.

Как выбрать стабилизатор

При покупке отталкивайтесь от основных параметров:

1. Мощность стабилизатора определяется совокупной мощностью нагрузок — насос, пульт управления, газовая горелка и другие элементы автоматики. Стандартная мощность стабилизатора – 150-350 Вт.
2. Диапазон выходного напряжения прибора.
3. Сетевое напряжение. Для определения разницы напряжений в разное время суток следует периодически проводить замеры, а затем взять среднее арифметическое.

Требования к качественному стабилизатору для газового котла:

1. Эстетичный внешний вид.
2. Маленькие размеры и достаточная мощность.
3. Возможность настенного или напольного размещения.
4. Простота и надежность.
5. Бесшумность в работе и надежный тепловой режим работы.
6. Электронное исполнение.
7. Цена стабилизатора должна оправдывать его технические характеристики.

Если говорить о цене, то скупой платит дважды. Выбирайте стабилизатор с повышенными характеристиками относительно требований – ситуации бывают разные. Если у вас установлен дорогой котел, то и защита должна соответствовать. Поэтому покупайте стабилизатор от брендового производителя, желательно с рекомендациями – от друзей, от консультантов или мастеров-газовиков.

Производители электронных и механических стабилизаторов

Популярные модели стабилизаторов зарубежного и отечественного производства:

Характеристики \ Модель	СНАП-500	VEGA-50-25	РЕСАНТА АСН-2000	Shteel-1000
Стабилизатор	Механический	Электронный
Мощность	500 Вт	500 Вт	2000 Вт	1000 Вт
Скорость регулировки, сек	1,0	0,3	0,5-0,7	0,2
Входное напряжение	150-250 В	172-288 В	140-260 В	132-260 В
Точность напряжения на выходе стабилизатора, %	1	0,5	1,5	2,5
Защита	Нет	Есть	Есть	Есть
Рабочая температура	-5/+40°С	-25/+45°С	0/+45°С	+5/+40°С
Срок эксплуатации	1-3 года	7-15 лет	5-10 лет	10-20 лет
Габариты	175x190x140 мм	275x425x260 мм	100x183x240 мм	240x170x120 мм
Масса	4 кг	16 кг	4,2 кг	6 кг
Гарантийный срок обслуживания	1 год	5 лет	2 года	5 лет
Производитель	КНР	Италия	Россия	Украина
Стоимость	30 $	600 $	700 $	140 $

Как видите, самые дешевые – китайские механические приборы. Российские стабилизаторы – самые дорогие в своей линейке мощностей и других технических характеристик. Впрочем, стоимость всегда себя оправдывает. Поэтому совет от профи: не гонитесь за экономией — она может дорого для вас обернуться.

Требования к стабилизатору

Итак, вы все-таки решили, что стабилизатор необходим. Следующее, что хотелось бы знать о стабилизаторах напряжения для газовых котлов: какой лучше? Сейчас разберемся.

Число фаз

Тут все элементарно. Абсолютно все газовые котлы с электронным управлением требуют для своей работы ноль и одну из фаз. Следовательно, нас должны интересовать только однофазные стабилизаторы напряжения для газового котла. Они, к слову сказать, всегда дешевле трехфазных, так что тут нам повезло.

Мощность

Теперь определимся с мощностью. Можно, конечно, не забивать голову и просто купить стабилизатор с большим запасом, но мы же не олигархи?

Если с котлом вы уже определились, то все просто. Открываем инструкцию по эксплуатации и находим потребляемую мощность. Например, тот же Бакси Луна-3 в зависимости от навороченности потребляет от 80Вт до 165 Вт:

Берем мощность из инструкции и умножаем ее на 1.3 — это и будет минимальная мощность стабилизатора.

Не спутайте потребляемую электрическую мощность котла с производимой им тепловой мощностью!

Если котла нет, а стабилизатор нужно купить прямо сейчас (ну всякое в жизни бывает!), то ищите модель от 400Вт. Этого будет вполне достаточно, ведь в подавляющем большинстве случаев, мощность котла лежит в диапазоне от 70 до 250 Вт. Есть, конечно, уникальные модели, потребляющие около 500 Вт, но вряд ли вы случайно такой купите.

Обратите внимание, что некоторые производители стабилизаторов указывают мощность не в Ваттах (Вт), а в Вольт-Амперах (ВА). Это делается специально, чтобы ввести покупателей в заблуждение

Полная мощность всегда больше, так как включает в себя реактивную составляющую. Поэтому создается иллюзия, что стабилизатор более крутой, чем есть на самом деле.

Если вам удалось выяснить только полную мощность стабилизатора (ВА), умножьте ее на поправочный коэффициент 0.7, и вы получите примерное значение активной мощности в Ваттах.

Тип

Современные стабилизаторы выпускают четырех типов*:

• электромеханические (с подвижным контактом);
• релейные (реле в качестве силовых ключей);
• электронные (когда вместо реле — тиристоры)
• и инверторные (с двойным преобразованием).

*Чем все эти стабилизаторы отличаются друг от друга можно глянуть .

Техника безопасности гласит, что при возникновении любой неисправности газового оборудования запрещается совершать любые действия, из-за которых может возникнуть искрение или открытый огонь. В инструкции к некоторым газовым котлам говорится то же самое:

Мы с вами люди грамотные, и безо всяких инструкций знаем, что не надо закуривать в комнате, заполненной газом. Но стабилизатору-то работать не запретишь, ему все равно, воняет газом или нет…

Поэтому электромеханические сразу исключаем. Они просто опасны.

Электромеханические (латерные) стабилизаторы категорически запрещено устанавливать в одном помещении с газовым оборудованием! В случае утечки газа искрение, возникающее во время перемещения подвижного контакта по обмоткам автотрансформатора, может привести к взрыву. Для работы в загазованном помещении лучше всего подойдет симисторный (тиристорный) стабилизатор напряжения для газового котла.

Еще один момент. Некоторые «специалисты» считают, что релейные стабы совершенно не совместимы с газовыми котлами в силу своего низкого быстродействия. Но позвольте! Возможно, когда-то в древние времена так и было, но сейчас релейные стабилизаторы практически не уступают электронным по скорости реакции.

Более того, я собственноручно проводил эксперимент: выдергивал котел из розетки и быстро-быстро втыкал обратно. И он продолжал работать как ни в чем не бывало. Сколько времени длилась данная манипуляция? 0.2 секунды? Ну пусть даже 100 мс. А скорость срабатывания даже самых убогих релюшек в несколько раз выше (не превышает 20 мс).

Правда релейный стабик время от времени будет щелкать своими релюшками. Если для вас это неприемлемо, ищите тиристорный/симисторный, они работают бесшумно.

Итак, подведем итоги. Вот какой стабилизатор нужен для газового котла:

• однофазный;
• с мощностью на 30-40% больше мощности котла. Если мощность котла неизвестна, то сгодится любой стабилизатор от 400 Вт;
• любого типа, кроме электромеханического. Можно и электромеханику, если вынести ее в другую комнату.

Для того, чтобы вам было легче сделать выбор стабилизатора для газового котла, далее я приведу ключевые особенности нескольких, наиболее распространенных в России моделей.

На что ориентироваться при выборе

В продаже представлены десятки модификаций, отличающиеся размерами, принципом работы и ценой. При выборе желательно учесть все важные параметры. Среди основных:

• мощность;
• экономичность;
• уровень шума;
• скорость преобразования тока;
• долговечность;
• размеры;
• способ крепления;
• размеры.

Прежде чем купить прибор, нужно решить, будет ли стабилизатор установлен на отдельный котел или ему придется обслуживать целое здание. Последний вариант удобен для многоквартирных домов. Выбор зависит и от типа газового котла. Перед покупкой нужно заглянуть в паспорт прибора, в некоторых случаях производитель сам рекомендует определенные типы стабилизаторов.

Критерии выбора

Говоря о том, как выбрать стабилизатор напряжения, следует помнить, что эффективность его работы будет зависеть от сетевых параметров

В первую очередь следует обратить внимание на показатели номинального и фактического напряжения в сети. На упаковке и самой модели, как правило, указывается суженный рабочий диапазон

К примеру, устройство 220 В будет иметь диапазон 210-230 В. Причиной этому является использование однофазной схемы, рассчитанной для работы при 220 В . Для выхода стабилизатора из строя будет достаточно 10% отклонения от номинала.

Кроме того, для того чтобы выбрать стабилизатор напряжения необходимо учитывать потенциальную нагрузку на прибор

При этом важно сохранить рациональность: слабый прибор выйдет из строя при регулярных перегрузках, а слишком мощная модель может стать лишней тратой денег. Для начала следует узнать потребляемую мощность газового котла, которая, как правило, указывается в паспорте прибора

Стоит обратить внимание, что речь идет о входной электрической, а не тепловой мощности. Для того чтобы определить запас для уверенной работы стабилизатора, нужно это значение увеличить на 30%

Когда в конструкцию парового котла планируется включать насос, необходимо выполнять расчеты исходя из суммарной нагрузки устройств. В действительности, специалисты не советуют прибегать к подобного рода монтажу, но он нередко встречается в отопительных системах для дома. Для определения их номинальной мощности необходимо потребляемую мощность насоса умножить на 3 и прибавить к результату входную мощность котла, а затем сумму умножить на 1,3.

Рекомендуем к просмотру короткое видео о том как выбирать стабилизатор напряжения, возможно оно будет вам полезно.

Лучшие электронные стабилизаторы для газовых котлов

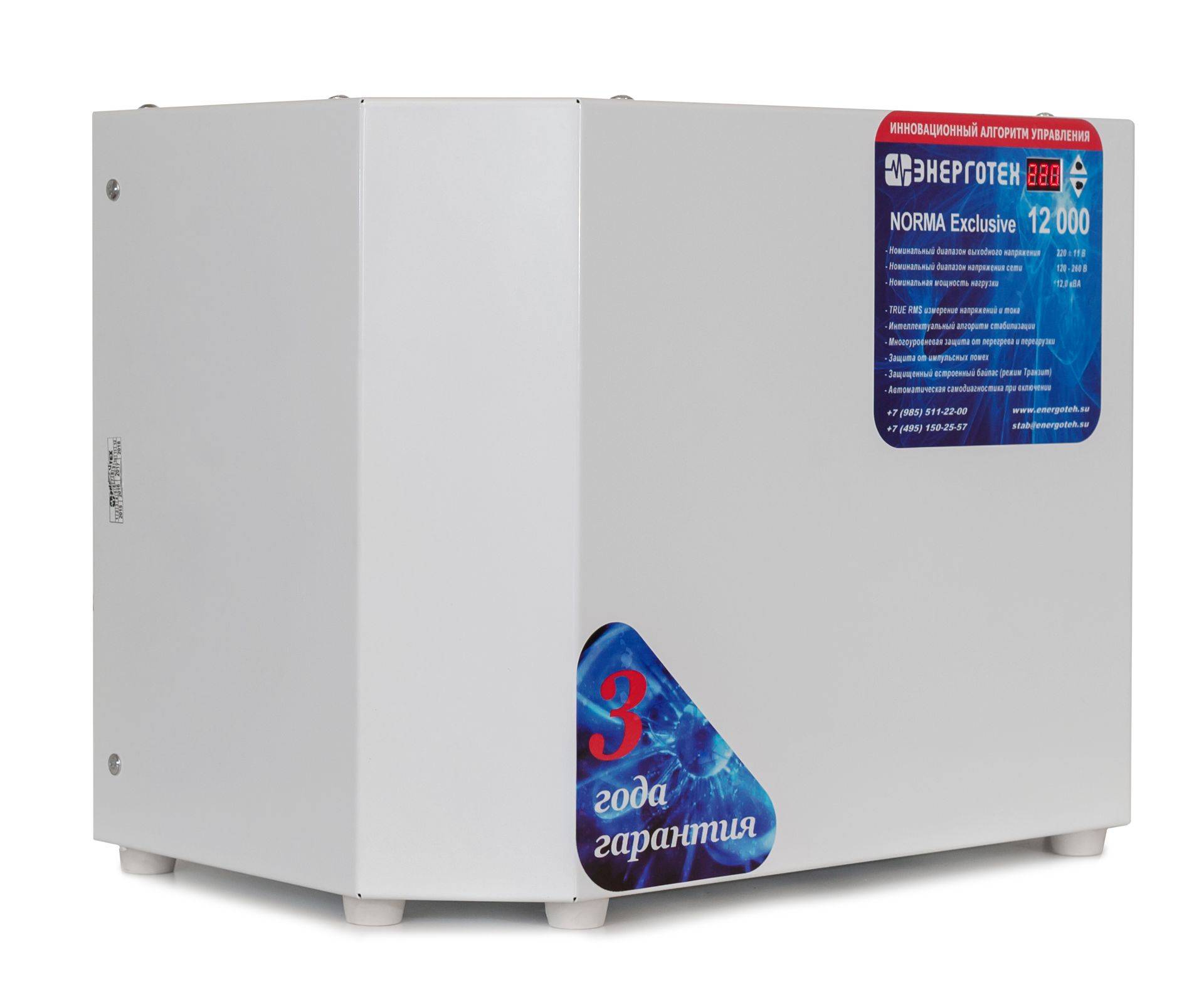

Энерготех NORMA 12000

Однофазный прибор, обладающий компактными габаритами. Пиковая мощность нагрузки 12 кВА (9,6 кВт) при коэффициенте полезного действия 97%. Корпус из металла покрашен в белый цвет и покрыт специальным порошком, который защищает его от коррозии. В комплект устройства разработчики положили кронштейн для настенного монтажа. Автоматический блок управления самостоятельно управляет компонентами при коротком замыкании и сильных перегрузках, возникающих в сети переменного тока. Прибор способен работать при низких и высоких температурах окружающей среды, если влажность воздуха не превышает 80%. На выходе пользователь получает значение в диапазоне 205-235 В, чего для котла, работающего на газе, вполне достаточно. Цена данной модели менее 32 тысяч рублей.

Преимущества:

• Входной диапазон: 120-260 В.
• 9 ступеней стабилизации и быстрая реакция (20 мс).
• Активная система охлаждения внутренних компонентов.
• Низкий уровень шума при работе.

Недостатки:

• Недостаточно информации отображено на дисплее.
• Существенный нагрев компонентов во время максимальной нагрузки.
• Вес комплектующих – около 30 кг.

Энергия Classic 7500

Электронный аппарат российского производства с тиристорным переключением обмоток и 12-ступенчатой стабилизацией. Работает в сети 220 В и хорошо справляется со скачками напряжения по диапазону входного тока 125-255 В. Подключается к оборудованию при помощи клемм. Активная мощность прибора 5250 Вт при КПД в 98 процентов. На выходе стабилизатор выдаёт ток правильной синусоиды, с низкой долей помех, что обеспечивается работой системы мониторинга отклонений. Встроенный в корпус вентилятор способен охладить устройство даже в режиме высокой нагрузки, если температура воздуха не превышает 40 градусов. В качестве индикатора установлен вольтметр, отображающий показатели вольтажа на входе и выходе. Стоимость за комплект составляет 27 000 рублей.

Преимущества:

• Высокая точность выравнивания: 5%.
• Продвинутый сервис.
• Возможность крепить устройство на стене.
• Заявлен срок службы 60 000 часов.
• Защита от пыли по технологии IP20.

Недостатки:

Малоинформативный дисплей.

БАСТИОН SKAT STL-5000

Бытовой прибор невысокой мощности (3 кВА), обладающий 9 ступенями регулировки напряжения. Ввиду наличия круглого металлического корпуса устанавливается на пол при учёте, что температура воздуха в помещении не ниже, чем 10 градусов. Данному варианту от разработчиков из РФ присуща плавная и точная стабилизация при токе напряжением от 120 до 280 В и частотой 50 Гц. Ключи симисторного типа обеспечивают мягкое переключение обмоток и позволяют получить на выходе качественный синусоидальный сигнал. На дисплее отображаются такие данные, как реальное напряжение, мощность, частота на входе и выходе и другие показатели тока. Индикаторы извещают пользователя об активации аварийных режимов работы. Приобрести указанную модель можно за 20 тысяч рублей.

Преимущества:

• Скорость реакции: 10 мс.
• Защита от пожара и пыли.
• Широкий входной диапазон.
• Низкий уровень шума (около 20 дБ).
• Микропроцессорный блок управления.

Недостатки:

• Отсутствие настенного крепления.
• Пассивное охлаждение.

10 лучших стабилизаторов напряжения

Нормативы предусматривают максимальное отклонение напряжения в сети на уровне не более 10%. К сожалению, очень часто, особенно в частном секторе, где подстанции рассчитывались на гораздо меньшее энергопотребление, просадки напряжения достигают значений в несколько раз больше, а при отключении мощной нагрузки возникают не менее мощные скачки. Такая нестабильность может иметь множество неприятных последствий: если перегорающие лампы – это еще меньшее из зол, то сбои в работе управляющей электроники или отказ бытовой техники невольно заставят задуматься о покупке стабилизатора напряжения.

В сегодняшнем рейтинге мы рассмотрим лучшие однофазные бытовые стабилизаторы, наиболее востребованных на рынке и заслужившие положительные отзывы от покупателей: от маломощных моделей, задача которых – защитить Ваш компьютер или телевизор, до серьезных устройств, рассчитанных на установку непосредственно на вводе электроэнергии в частный дом или квартиру.

Лучшие стабилизаторы напряжения для одного-двух устройств (до 1 кВт)

Хотя он и выполнен по классической релейной схеме (уложиться в такую стоимость электронному стабилизатору проблематично), разработчикам удалось дать ему возможность работы в широком диапазоне напряжений на входе: от 140 до 260 В. При этом использованный автотрансформатор имеет достаточное число секций, чтобы обеспечить малые колебания напряжения на выходе (напомним, что главная проблема релейных стабилизаторов – это ступенчатое изменение выходного напряжения – при изменении напряжения на входе управляющая электроника перекоммутирует обмотки автотрансформатора и, чем их больше, тем меньше грубость регулировки). Заявленная производителем точность (216…224 В) на практике подтверждается, а время отклика в 10 мс находится на уровне лучших современных релейных стабилизаторов напряжения.

Максимальной мощности в 1 кВт будет достаточно даже для игрового компьютера, превращающего львиную долю потребляемой электроэнергии в тепло. Сам же стабилизатор имеет весьма высокий КПД (97%), так что даже при высоких нагрузках перегревается лишь при работе на грани отключения (напряжение в сети меньше 150 В). Но благодаря тому, что производитель не сэкономил на защите от перегрева и перегрузки, стабилизатор не только заранее сообщит о выходе в критический режим работы, но и вовремя отключится.

• Доступная цена.
• Достаточная точность, для релейного стабилизатора – весьма неплохая.

Большие габариты и масса.

Характеристики AVR 500 в чем-то даже превосходят параметры «Ресанты» – у этого стабилизатора широчайший рабочий диапазон (100-280 В), но из-за этого грубее точность стабилизации (202-238 В). Скорость реакции здесь на современном уровне: достичь показателя менее 10 мс удается немногим релейным стабилизаторам. Так что, если Вам нужен компактный стабилизатор, SVEN AVR 500 вполне достоин лучших рекомендаций.

• Небольшие габариты.
• Возможность работы при экстремальных просадках напряжения.

Ощутимый нагрев под нагрузкой при сильных отклонениях питания от номинала.

Точность стабилизации здесь – 9% (увы, компактные размеры потребовали снизить число силовых реле и ощутимо загрубить точность). Тем не менее, в норматив стандарта стабилизатор вписался уверенно, хотя и близко к пределу. С другой стороны, его цена – одна из самых низких на рынке, так что, если Вы не страдаете излишним перфекционизмом или не планируете подключать высокочувствительную электронику, Powercom будет не самым худшим выбором.

Шаг №1 – Какие типы стабилизаторов подходят для котлов

Какой стабилизатор напряжения выбрать для газового котла?

Теоретически для котла отопления можно использовать любой из бытовых стабилизаторов напряжения подходящей мощности. Года 2-3 назад чаще всего так и приходилось делать. Ставились электромеханические стабилизаторы, которые должны были обеспечить сохранность котлов.

Преимущества:

• плавная регулировка при помощи сервопривода;
• более точное, на тот момент, напряжение на выходе.

Но у них был большой минус:

медленная скорость выравнивания напряжения.

Из-за этого сильно страдала электроника более новых газовых котлов, которая очень чувствительна к изменениям напряжения и импульсным помехам.

Другим вариантом было поставить вместо электромеханики более быстрые релейные стабилизаторы. Преимущества:

• высокая скорость срабатывания на изменения напряжения – менее 10 мс (миллисекунд);
• более широкий диапазон входных напряжений (105…265В);
• настенное исполнение, что гораздо удобнее.

Для сравнения возьмем электромеханический и релейный стабилизатор самой популярной мощности, на 1000 ВА (вольт-ампер):

	Энергия СНВТ-1000/1 Hybrid	Voltron РСН-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Тип:	электро-механический	релейный
Скорость срабатывания:	500 – 1500 мс	10 мс (миллисекунд)

magazin energia ru

Разница в скорости срабатывания колоссальная, но обычные бытовые релейники не разрабатывались под эксплуатацию с газовыми котлами, а поэтому имеют ощутимый минус:

низкая точность напряжения на выходе (220 ± 10%).

В результате получали ситуацию, когда на колебания электросети в диапазоне от 198…242В обычные бытовые релейники попросту никак не реагировали.

Если для старых котлов это было не так критично, то для современных моделей популярных производителей (Vaillant, Baxi, Viessmann, Protherm, Ariston, Buderus, Beretta, Ferroli) такое бездействие приводило к замене платы.

Стало ясно, что стабилизаторы бытового назначения не подходят для эксплуатации с современными газовыми котлами. Нужен аппарат, который был бы лишен недостатков двух предыдущих вариантов и должен:

• быстро реагировать на изменения в электросети;
• иметь маленькую погрешность напряжения на выходе.

Дополнительными требованиями можно назвать:

• приятный внешний вид (аппарат будет размещаться возле котла и невзрачная грубая коробка сильно бы испортила интерьер);
• настенное исполнение (наличие крепления на стену более удобно и экономит место).

Так на российский рынок была выпущена специализированная линейка стабилизаторов напряжения “Энергия АРС”, при разработке которой ориентировались на эти требования.

Энергия АРС-1000 (1 кВA (0.7..1 кВт))

После доработок и первого года производства на сегодня имеем такие окончательные характеристики аппаратов данной серии:

• скорость срабатывания – 10 мс (миллисекунд);
• точность регулировки – 220 ± 4%;
• универсальное крепление – можно как повесить на стенку так и поставить на маленькие ножки;
• диапазон входных напряжений – 120…276В;
• маленькие размеры (высота: 35.5 см, ширина: 20.5 см, глубина: 10 см) и масса 3 – 5 кг;
• защита котла от импульсных помех;
• полностью металлический корпус — повышенная безопасность;
• защита от неправильного подключения (необходима для фазозависимых котлов);
• имеет приятный белый цвет корпуса;
• простое подключение котла через вилку и розетку.

Сравнивая с бытовыми стабилизаторами получаем такие цифры:

	Энергия СНВТ-1000/1 Hybrid	Энергия АРС-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Тип:	электро-механический	релейный
Точность регулировки:	220В ± 3%	220В ± 4%
Скорость срабатывания:	500 – 1500 мс	10 мс (миллисекунд)

Как видим, у Энергия АРС напряжение на выходе фиксируется на уровне как у самых точных стабилизаторов на рынке – электромеханических. Скорость же срабатывания несравнимо выше.

Единственное, диапазон входных напряжений по низу не такой широкий, как у Voltron РСН:

	Voltron РСН-1000	Энергия АРС-1000
Мощность:	1 кВA (0.7…1 кВт)	1 кВA (0.7…1 кВт)
Напряжение входа:	105…265 В	120…276 В

В целом, серия получилась вполне достойной, по крайней мере котлы получили современную защиту электроники от скачков напряжения и импульсных помех. Да и погрешность на выходе минимальная, на уровне самых точных аппаратов на сегодняшний день. А значит, не придется каждые полгода менять сгоревшие платы в котлах, как в случае со стабилизаторами общего назначения.

Первое правило:

Для современных газовых котлов лучше подключать специализированные стабилизаторы напряжения. Для более старых моделей подойдет и обычный бытовой стабилизатор.

Что это такое и зачем он нужен для газового котла

Практически все газовые котлы независимо от выдаваемой мощности нуждаются в электропитании. Есть энергонезависимые модели, но они особо высокой эффективностью порадовать не могут. Чаще всего отопление частного дома сейчас формируют вокруг энергозависимого нагревательного оборудования с повышенным КПД. А это разнообразные вентиляторы надува воздуха, электрические горелки, устройства плавного розжига, датчики, насосы и клапана.

Покупатели обычно стремятся выбрать газовый котел с малым потреблением топлива, но максимально производительный. А такому агрегату обязательно требуется электрическое питание. Причем напряжение на входе должно быть строго синусоидальным и с минимальными отклонениями от 220 В. Для этого и используется стабилизаторы. При проблемах в сети они выравнивают поступающий электроток до нужных параметров, чтобы отопительный котел продолжал работать бесперебойно.

Так выглядит стабилизатор

В сети электропитания газового котла может произойти три рода сбоев – полное отключение тока, импульсные высокочастотные помехи и кратковременные выбросы/падения напряжения. Для решения первой проблемы существуют бесперебойники. А вот сглаживанием двух остальных занимается как раз стабилизатор соответствующей мощности.

Схема подключения стабилизатора

ТОП-5 электронных стабилизаторов напряжения

Среди электронных стабилизаторов следует выделить модели:

БАСТИОН SKAT-ST-12345

Стабилизатор электронного типа мощностью 12 кВт. Обладает высокой точностью стабилизации (5%), цифровой индикацией входного и выходного напряжения.

Охлаждение естественное, что означает отсутствие вентилятора и полную бесшумность работы устройства. На выход подается чистая синусоида, не имеющая искажений графика.

Технические характеристики прибора:

• входное напряжение — 135-290 В (предельный минимум — 125 В);
• выходное напряжение — 209-231 В;
• число ступеней стабилизации — 7;
• время отклика — 10 мс;
• габариты — 350х434х380 мм;
• вес — 50 кг.

Достоинства:

• универсальный тип монтажа (напольный и настенный),
• длительный срок гарантии (производитель дает 5 лет),
• надежная и бесшумная работа.

Недостатки:

• большой вес,
• высокая стоимость.

Энерготех OPTIMUM+ 7500

Стабилизатор электронного типа, мощностью 7,5 кВт. Предназначен для напольного монтажа. На выходе дает чистую синусоиду без отклонений графика.

Характеристики прибора:

• входное напряжение — 60-268 В;
• выходное напряжение — 210-230 В;
• время отклика — 20 мс;
• число ступеней стабилизации — 12;
• габариты — 385х405х185 мм;
• вес — 20 кг.

Достоинства:

• длительный гарантийный срок (5 лет на сам стабилизатор и 10 на трансформаторный блок),
• качественный корпус, во время работы не издает звуков.

Недостатки:

• непродуманное расположение вентиляционных отверстий (особенно, в нижней части корпуса),
• сложность считывания показателей на дисплее.

Энерготех NORMA 12000

Прибор электронного типа, мощностью 12 кВт. Оснащен принудительным охлаждением (вентилятор), точность стабилизации составляет 7%.

Основные параметры стабилизатора:

• входное напряжение — 121-259 В (предельное — 60-269 В);
• выходное напряжение — 205-235 В;
• время отклика — 20 мс;
• число ступеней стабилизации — 9;
• габариты — 455х350х245 мм
• вес — 29 кг.

Достоинства:

• высокая мощность,
• качественная и надежная сборка.

Недостатки:

• относительно высокая цена,
• некоторый шум во время работы из-за вентилятора,
• большой вес.

Энерготех OPTIMUM+ 9000

Электронный стабилизатор напряжения для газовых котлов мощностью 9 кВт. Выдает однофазное напряжение с высокой точностью стабилизации — погрешность составляет всего 4,5%. Обладает принудительным охлаждением с помощью вентилятора.

Технические характеристики устройства:

• входное напряжение — 60-268 В (предельное);
• выходное напряжение — 210-230 В;
• время отклика — 20 мс;
• число ступеней — 12;
• габариты — 385х405х185 мм;
• вес — 21 кг.

Достоинства:

• надежность,
• устойчивость в работе,
• качественная сборка,
• прочный корпус.

Недостатки:

• большие размеры,
• звук от работы вентилятора, который появляется через несколько месяцев эксплуатации прибора.

Энергия Classic 9000

Электронный стабилизатор напряжения мощностью 9 кВт. Прибор обладает высоким КПД (98%), несколькими вариантами защиты. Предназначен для настенного монтажа.

Параметры стабилизатора:

• входное напряжение — 60-265 В (предельные значения);
• выходное напряжение — 209-231 В;
• число ступеней — 12;
• время отклика — 20 мс;
• габариты — 320х420х180 мм;
• вес — 20 кг.

Достоинства:

• бесшумность,
• устойчивое удержание рабочего режима,
• надежность.

Недостатки:

• сложность навесного монтажа,
• необходимость переключать показания на дисплее для вывода данных.

Расчёт мощности

Выбор стабилизатора напряжения для газового котла по мощности является не такой простой задачей, как это может показаться. Электрическая мощность котла определяется мощностью блока управления и автоматики и мощностью вентилятора системы дымоудаления, если он установлен. Некоторые модели газовых котлов могут быть оборудованы электрическими клапанами.

В среднем, электрическая мощность бытового газового котла не превышает 200Вт, поэтому для питания электрических цепей такого устройства подойдёт стабилизатор мощностью 300-500 Вт. При этом учитывается необходимый резерв по мощности (20%).

Совсем другая ситуация возникает когда в системе управления теплоносителем применяется один или несколько циркуляционных насосов. Каждый насос оборудован электродвигателем, пусковой ток которого многократно превышает рабочий.

Чтобы правильно подобрать мощность стабилизатора следует воспользоваться простой формулой:

(мощность котла + мощность насоса×3) × 1,3

• Цифра «3» предполагает бросок пускового тока электродвигателя;
• «1,3» – это поправочный коэффициент.

Например, мощность потребляемая схемой управления газового котла составляет 45 Вт, мощность циркуляционного насоса 80 Вт, тогда требуемая мощность стабилизатора составит – (45 + 80×3)×1,3=488 Вт (500 Вт).

Какой стабилизатор подойдет для газового котла?

Чтобы разобраться в том, какой стабилизатор напряжения лучше для газового котла, можно ознакомиться с основными требованиями к устройству.

Хороший стабилизатор должен иметь:

• 20% резерв по мощности;
• Защиту от превышения напряжения, короткого замыкания и перегрузки;
• Форму выходного напряжения близкую к синусоидальной;
• Функцию автоматического перезапуска;
• Индикацию параметров и режимов работы.

Специалисты советуют не применять для стабилизации напряжения в газовом оборудовании устройства с сервоприводом из-за возможного искрения между щёткой и обмоткой. Наиболее предпочтительными моделями будут релейные, тиристорные и инверторные стабилизаторы. Несмотря на высокую стоимость, они обеспечивают лучшие параметры выходного напряжения и отличаются длительным сроком безаварийной службы.

Где продаются такие стабилизаторы?

На рынке имеется большое количество различных марок и моделей стабилизаторов напряжения, но мы остановимся на одной конкретной марке. Речь пойдет о специальной линейке стабилизаторов отечественного производителя «Энергия», предназначенной специально для газовых котлов отопления. Среди этих стабилизаторов под маркой «Энергия APC» имеются устройства с различной мощностью: 500/1000/1500 и 2000 кВт.

Стабилизатор напряжения «Энергия APC 2000» ввиду его высокой мощности, можно использовать как для подключения отопительной системы так и другого оборудования параллельно с котлом. Точность стабилизации данного прибора составляет 4%, и это очень хороший показатель, который рекомендован специально для электроники газовых котлов. Диапазон входного напряжения стабилизатора находится в пределах 120-276В. Данное устройство имеет целых 5 степеней защиты, и может быть смонтировано на стену, а благодаря приятному и минималистичному внешнему виду впишется в любой дизайн, и сольется воедино с другим оборудованием котельной.

https://youtube.com/watch?v=WcleAlYN8jM

Итак, в данной статье мы рассказали вам об основных видах и критериях выбора стабилизатора напряжения для газового котла, а также пришли к выводу, что лучшими параметрами для использования с отопительным оборудованием, обладают релейные, электронные и инверторные стабилизаторы. Надеемся, что наша статья будет полезной для вас, желаем удачи!

Как выбрать трёхфазный стабилизатор напряжения?

Выбираем релейный стабилизатор напряжения: конструкция, преимущества и недостатки

Стабилизаторы напряжения для дома: отзывы, какой лучше и по каким критериям делать выбор

Какой стабилизатор напряжения лучше: основные виды и их особенности

Лучшие бренды современных стабилизаторов напряжения

На рынке современной электроники появилось много видов оборудования для стабилизации напряжения. Выбрать и купить стабилизатор для газового котла просто, если соблюдать основные правила и рекомендации производителей

Обращать внимание при выборе устройства нужно на мощность, уровень защиты, скорость реагирования и вес

В линейке представленных на рынке стабилизаторов для котла есть напольные и настенные устройства. Выбирать нужно более удобный вариант, исходя от условий его эксплуатации и типа котла. Лучшие из них: Daewoo Power Products, Wester, LogicPower, Powercom, РЕСАНТА, БАСТИОН SKAT, Энерготех, OPTIMUM.

Можно выбирать такое устройство, если нужно оборудовать загородный газовый котел, где часто падает напряжения и происходят резкие скачки напряжения. Прибор быстро реагирует на перепады в сети, обеспечивая таким образом защиту котлу и стабильную его работу. К плюсам устройства Штиль можно также отнести его бесшумность во время эксплуатации.

Если финансовые возможности небольшие, можно смело покупать знаменитые модели Maxxter или LogicPower — это китайские приборы, на которые никогда не бывает нареканий от покупателей. В интернете тысячи позитивных отзывов. Если же покупка планируется для дорогого котла на долгие годы эксплуатации, лучше заплатить один раз за брендовую электротехнику, чем каждый год покупать новое оборудование.
