Строительные леса своими руками: делаем строительные леса из дерева и металла, изучив чертежи и инструкции

Разновидности

Леса делают либо из дерева, либо из металла. Деревянные подешевле. Как правило, это доски, сколоченные гвоздями. Оперативной разборке они не поддаются, повторно использовать детали нельзя. Металлические леса собираются из деталей, изготовленных промышленным способом. Обычно, это трубы диаметром 2,5-3,0 дюйма.

В сборе леса имеют каркасную конструкцию. На стройку привозят готовые модули, из них быстро собирают нужную конфигурацию необходимой высоты. Модули соединяются между собой специальными замками. Когда каркас собран, то на нужной высоте укладывается настил. Некоторые элементы собранного каркаса выполняют функцию лестниц.

Типы строительных лесов

Изначально существовали только деревянные конструкции. Они собирались из досок и позволяли производить с них все необходимые работы. Минус деревянных вышек – скорость сборки. Со временем деревянные леса вытеснили металлические. Они легки, разборные и могут перевозиться с одного объекта на другой. Существует несколько типов:

• клиновые;
• рамные;
• штырьевые;
• хомутовые.

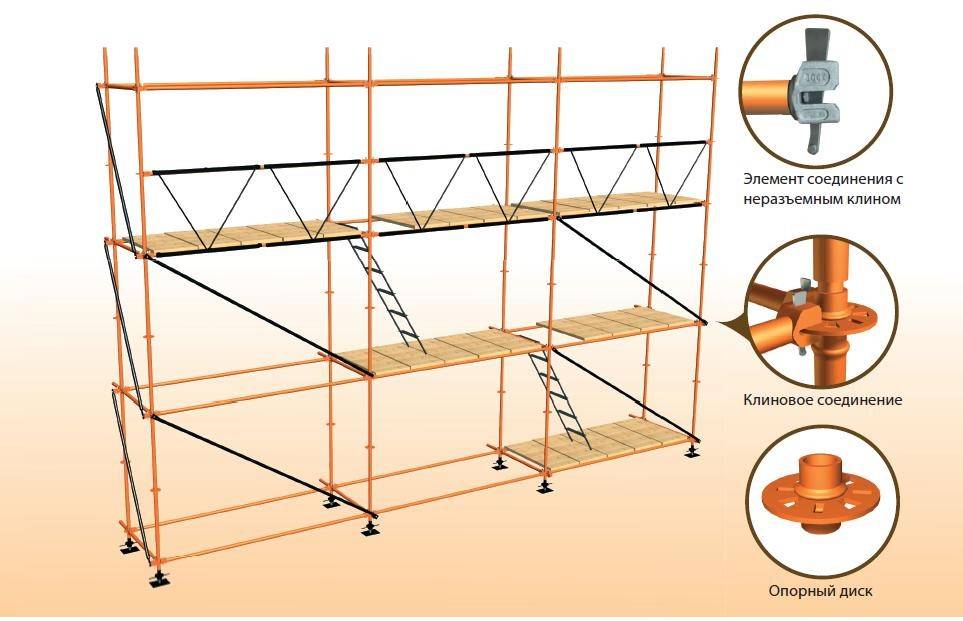

Клиновые

Элементы изготавливаются из металлических пустотелых труб, соединяются при помощи самотормозящего механизма, который фиксируется при помощи клина. Отсюда и название конструкции – клиновые стоечные приставные леса. На основных стойках конструктивно предусмотрены металлические диски с крепежными отверстиями строгой геометрической формы. Шаг дисков может быть от 0,5 до 1 метра. Профессиональные варианты изготовлены из металлических труб диаметром 60 мм, леса для частного использования — 48 мм и имеют ограничение по высоте.

Особенность клиновых конструкций – скорость сборки (замки устанавливаются быстрее, нежели болты) и допуски по нагрузке, значительно превышаюшие допустимую переносимую нагрузку аналогов.

Предназначена конструкция для проведения работ по возведению или наружной отделке зданий, высотой до 100 метров. Допускается использовать для строений сложной конфигурации, например, для домов с закругленными стенами.

Для надежности необходимо крепление лесов к стене.

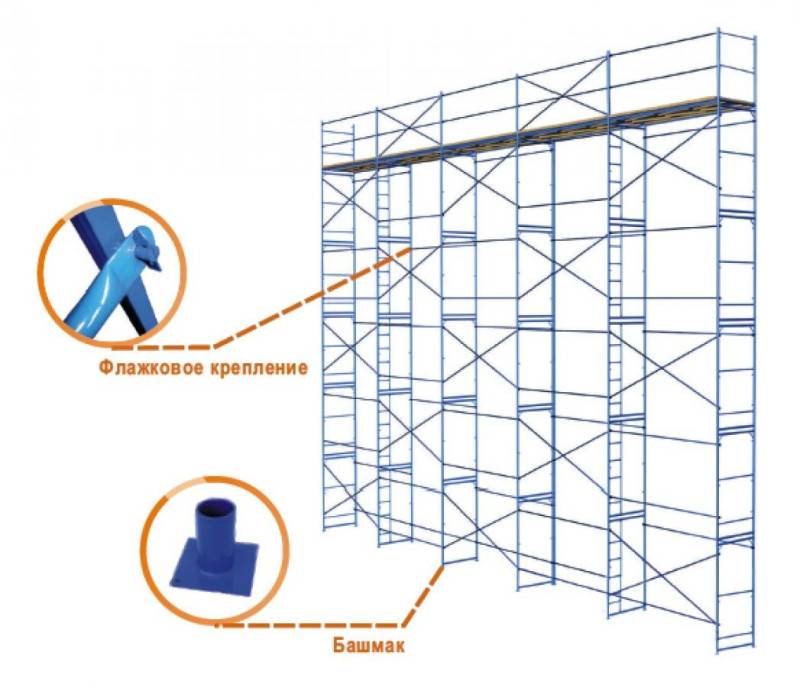

Рамные

Собирается из стоек, сваренных в рамы, поперечных и диагональных труб. Одна секция включает в себя одну раму с лестницей для удобного подъема, одну без, а также две горизонтальные и две диагональные связи.

По вертикали секции наращиваются по принципу труба в трубу, по горизонтали соединяются диагональными и горизонтальными связями из металлической трубы диаметром 2,5 см. В нижней части рамных труб сделано специальное сужение, которое используется при установке одной рамы на другую, также предусмотрены крепления для горизонтальных и диагональных связей.

Тип соединения рамы со связями — штыревой с предохранительным механизмом (флажком). В нижней части первой секции устанавливаются опорные площадки (башмаки). Максимальная высота, на которой допускается использование, зависит от диаметра труб, из которых изготовлены рамы. Для диаметра 42 мм – 60, для 48 мм – 100 м. Высота одной секции 2 метра.

Штыревые

Штыревые вышки могут использоваться до 40 метров. Основное преимущество — возможность установки к стенам любой геометрии, при условии использования дополнительных элементов от хомутовых лесов. Изменение геометрии возможно за счет регулируемых хомутов, при помощи которых изменяют направление горизонтальных связей.

Основные элементы — это стойки и ригиля, соединяющиеся при помощи втулок и крючков. Втулки жестко закреплены на стойках, крюки на ригилях. Также в конструкции присутствуют полустойки, которые чередуются со стойками, — для смещения оси крепления и придания конструкции большей жесткости. Ригеля разделяются на продольные и поперечные. Поперечные устанавливаются перпендикулярно, могут фиксироваться к стене при помощи пробкового крепления.

Также в конструкции используются:

• башмак – устанавливается в нижней части стойки или полустойки и передает нагрузку на грунт;
• диагональ верхняя и нижняя, устанавливаются на первом (рядом с башмаками) и последнем ярусе, необходимы для дополнительной жесткости;
• связи — элементы, используемые для изменения направления лесов, также применяются в качестве перил, фиксируются на хомуты и поворотные хомуты.

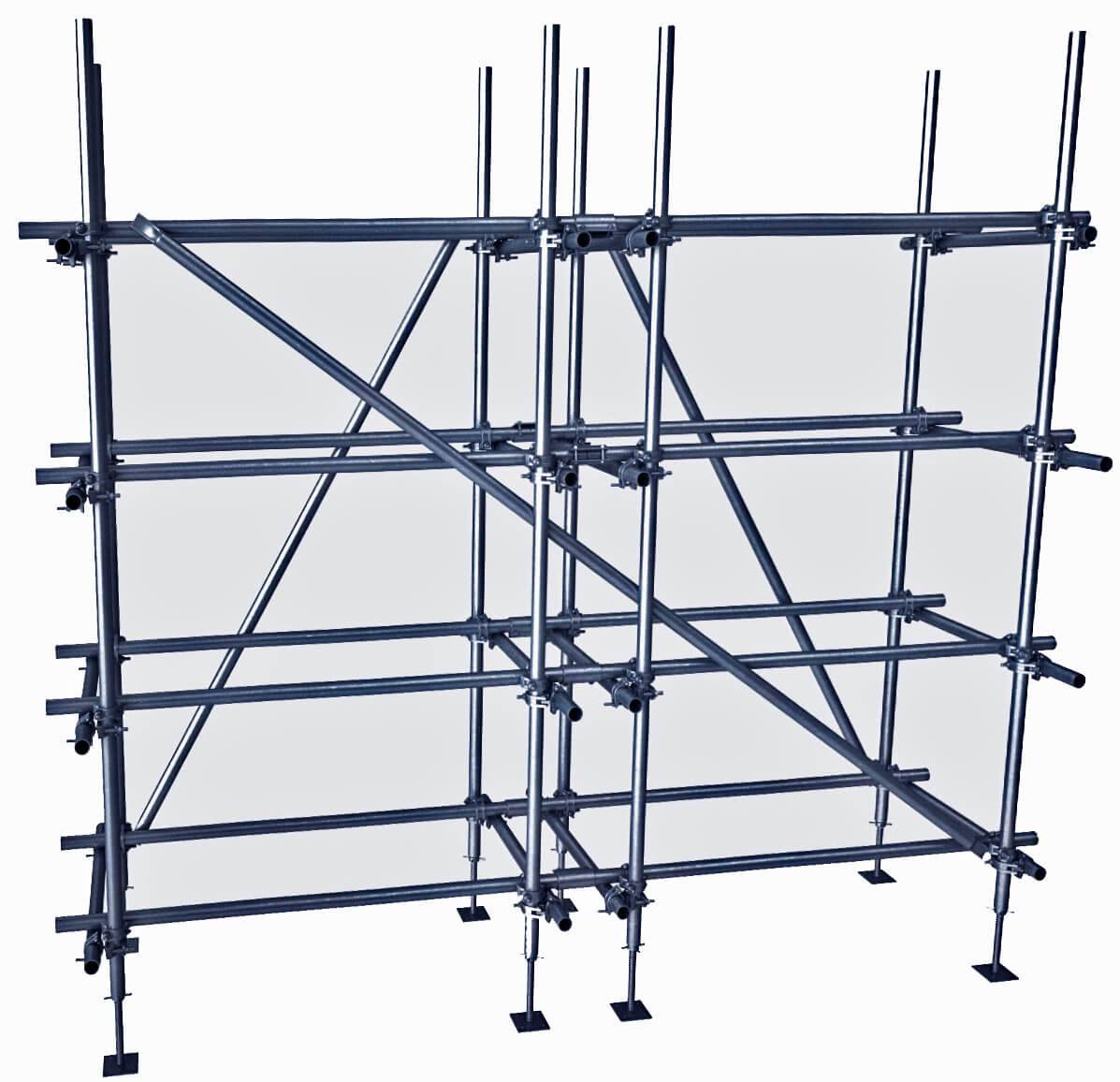

Хомутовые

Используются для проведения работ на высоте до 100 метров. Конструкция регулируемая, поэтому может использоваться для любого типа фасада.

Основной элемент крепления поперечных и продольных связей к стойкам — специальный хомут, который может быть глухим или регулируемым, о нем будет речь ниже.

За счет повышенной жесткости способны выдерживать нагрузку более 200 кгм2. Отличается низкой скоростью сборки, т.к. хомуты имеют болтовое соединение, каждое из которых необходимо закручивать вручную. Требует обязательного крепления к стене.

Стеновая опора

Используется для фиксации лесов и соблюдения необходимой дистанции. Изготавливается из отрезка трубы определенного диаметра. В зависимости от вида лесов, с которыми применяется элемент, может отличаться способом крепления. Например, для крепления клиновых конструкций к бетонной стене с одной стороны опоры должен быть предусмотрен клиновой замок, а со второй — элемент крепления к стене, площадка, крюк и т.д.

Наиболее распространены стеновые опоры, которые крепятся к стойкам при помощи неповоротных хомутов.

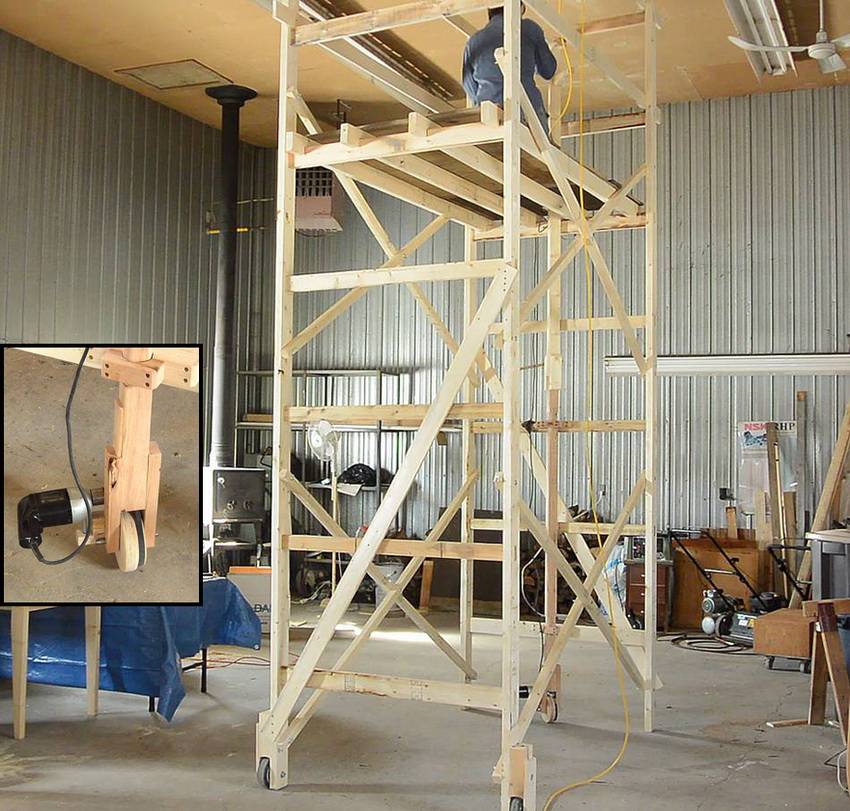

Деревянные строительные леса своими руками

Если есть желание сэкономить, а под рукой находятся материалы из дерева, тогда можно создать конструкцию самостоятельно. Перед тем как сделать строительные леса своими руками, следует изучить требования к изделию, чтобы оно было прочным и надежным.

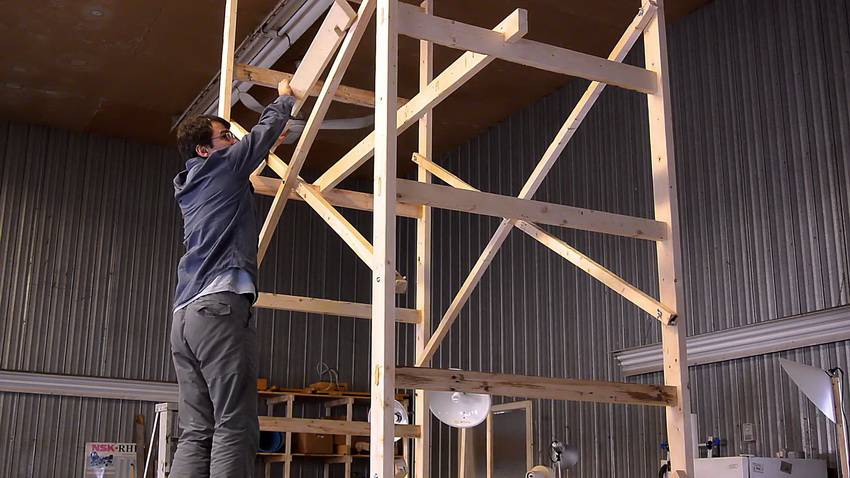

При необходимости строительные леса можно соорудить из имеющихся под рукой досок

Расстояние между вертикальными стойками не должно быть больше 2,5 м. Высота установки достигает 6 м. Ширина настила может быть любой, но не менее 1 м

Важно, чтобы на нем мог поместиться не только человек, но и необходимые для работы инструменты и материалы

Для опор и стоек следует использовать деревянные брусья сечением 100х100 мм и доски – 50х100 мм. Толщина изделий для распорок не должна быть меньше 30 мм, а настила – 50 мм. Для ребер жесткости понадобятся изделия толщиной 25 мм. В качестве ограждающих элементов можно использовать тонкие доски. Для создания надежной конструкции необходимо применять исключительно строительные гвозди. Саморезы не способны создать надежное соединение.

После того как подготовлена комплектация установки, приступают к ее сборке. Работа начинается с крупных функциональных элементов. На горизонтальную поверхность укладываются два бруса на расстоянии длины конструкции таким образом, чтобы верхушки элементов немного сходились, что добавит установке устойчивость. Например, если расстояние между нижними концами составляет 3 м, то между верхними должно быть не более 2,6 м. С внутренней стороны опор крепятся боковины, которые являются основанием для настилов. Аналогичная операция проделывается с двумя другими брусьями.

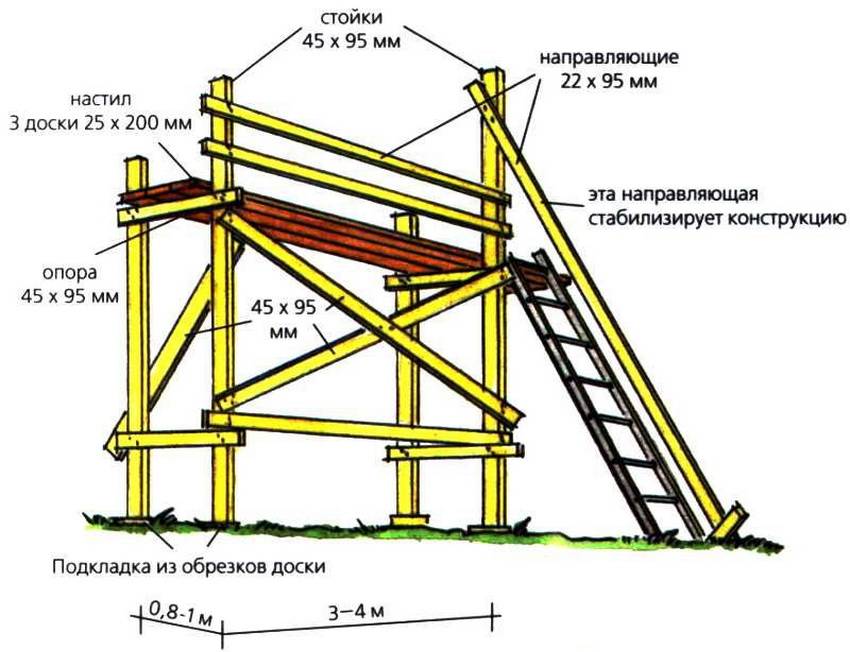

Схема сборки деревянных строительных лесов своими руками

Боковины располагаются вертикально и наклоняются друг к другу для придания устойчивости. Положение фиксируется длинными поперечными гвоздями. Чтобы леса не упали на стену сооружения, поперечины рекомендуется выполнить с припуском 20-30 см.

Стойки устанавливаются на расстоянии 2-2,5 м, что зависит от толщины досок, которые используются для настила. Элементы крепятся между собой при помощи укосов, благодаря которым конструкция не сложится в боковую сторону. Чем больше укосин и поперечин, тем прочнее и надежнее изготовлены строительные леса своими руками. Если высота конструкции составляет более 3 м, необходимо ее дополнительно зафиксировать, чтобы она не упала вперед. Для этого устанавливают укосины, которые, с одной стороны, прибиваются к балкам, а с другой — закапываются в землю.

Завершающим этапом является монтаж настила к поперечным брусьям. Также можно дополнительно установить ограждения над каждым помостом с целью повышения безопасности. Если к боковым элементам добавить поперечные брусья, образуется лестница. Для придания конструкции устойчивости следует концы опор заострить и закопать в землю.

Строительные леса любого типа и конструкции необходимо устанавливать на твердой и ровной площадке

Разновидности сооружений и их эксплуатационные характеристики

Все строительные леса делят на несколько типов в зависимости от конструкции и используемых для их сборки крепежных элементов. Существуют следующие виды описываемых сооружений:

• Рамные.
• Штыревые.
• Клиновые.
• Подвесные.
• Хомутовые.

Рамные конструкции – прочные и долговечные в эксплуатации. Их делают из металлических деталей с небольшим весом (например, из алюминиевых труб). Такие строительные леса располагают несколькими вертикальными рамами, которые усиливаются с помощью распорок. Нередко их оснащают колесиками для быстрого перемещения конструкции вдоль обрабатываемой поверхности (стены дома, фронтона).

Штыревые леса – неповоротливые и тяжелые. Считаются самыми устойчивыми и прочными. Собираются из металлических труб, соединяемых в единую конструкцию гнездовыми запорными элементами и сваркой (с ее помощью к сооружению приваривают изогнутые куски арматурных прутьев). Штыревые СЛ рекомендованы для выполнения кирпичной (каменной) кладки, так как они без проблем выдерживают большой вес используемых материалов.

Клиновые леса являются мобильными и достаточно прочными. Они объединяют в себе достоинства штыревых и рамных сооружений. Достигается это посредством использования специальных крепежей-держателей, представляющих собой особые фланцы с прорезями. Клиновые СЛ оптимальны для монтажа сложных фасадов и их обслуживания.

Подвесные конструкции, называемые домашними умельцами люльками, используются при отделке стен плиткой и другими видами облицовочных материалов, для мытья фасадных окон. Они не очень функциональны, чего не скажешь о хомутовых конструкциях. Последние признаются экспертами универсальными сооружениями. Сделать хомутовые строительные леса совсем непросто. Зато с их помощью можно будет обрабатывать (декорировать, ремонтировать) здания самой сложной и необычной конфигурации. Такие сооружения в случае потребности легко меняют свою форму по вертикали и горизонтали.

Виды строительных лесов

Хотя для изготовления лесов преимущественно используется металл или дерево они могут отличаться по способу крепления, а соответственно иметь в своей конструкции разные функциональные элементы. Так, рассмотрим основные типы лесов.

Клиновые

Составные элементы соединяются специальным клиновым фиксированием. Леса такой конструкции отличаются высокой надежностью. Они способны выдержать достаточно большие нагрузки. При этом они удобны в эксплуатации они быстро собираются и разбираются. Особенно актуально применения клиновых лесов при строительстве и подъеме тяжелых материалов и узлов.

Рамные

Основным элементом такой конструкции является жестко установленная рама. Преимущественно их используют для покрасочных или штукатурных работ. Рама в такой конструкции связана с горизонтальными стойками и диагональными связями благодаря узловым соединениям. Главное преимущество рамных лесов в их дешевизне. Для их строительства не потребуется больших вложений.

Штыревые

В этих лесах узлом соединения, как это очевидно из их названия, является штырь. Такой тип лесов пользуется большой популярностью у строителей, так как их очень легко собирать и разбирать непосредственно на строительной площадке. Нередко на сборку лесов уходит день, а то и два. В этом случае сборка штыревых лесов не займет много времени.

Хомутовые

Если объект, на котором проводятся ремонтные работы имеет сложную конфигурацию, то хомутовые леса являются отличным решением. Используемый метод крепления является профессиональным. А для их изготовления важную роль играют высота и размер рабочей зоны, расстояние между ярусами и шаг стоек. Все это подбирается индивидуально на каждом объекте.

Из досок

Предлагаем вам ознакомиться с простым руководством по изготовлению лесов из досок. Для этого следует выполнить несколько простых последовательных шагов:

• Параллельно друг к другу на ровной площадке раскладываете 4 стойки или доски. Их размер должен сразу соответствовать высоте лесов.
• Стойки между собой связываете горизонтальными перемычками, на которые позднее будет укладываться настил.
• Изготовленные 2 рамы поставьте горизонтально друг против друга, свяжите их диагонально и горизонтально досками, которые будут служить в качестве стяжек.
• На горизонтальные стяжки укладываете настил из досок и прикрепляете его к перемычкам саморезами.
• На стойки крепите перила и фиксируете лестницу.

При необходимости удлинить конструкцию лесов, между собой соединяете несколько подобных секций из досок. Набиваются доски на опорные стойки.

Как обойтись без строительных лесов

Если фасадные работы вы не планируете выполнять самостоятельно (а собираетесь нанять строительную бригаду), то о лесах можно особо не задумываться, так как строители обычно приходят на участок со своими лесами и подмостями.

Однако по окончании строительства (и по прошествии некоторого времени) строительные леса могут понадобиться для проведения небольших фасадных ремонтных работ. Можно ли этого избежать?

Конечно. И для начала позаботьтесь о том, чтобы фасад вашего дома не требовал ремонта долгие годы. Для этого достаточно использовать при возведении стен облицовочный кирпич. Сейчас он выпускается многими производителями и при этом в достаточно большой цветовой гамме.

А вот другие облицовочные материалы (такие как сайдинг, штукатурка и прочие) будут периодически требовать вашего внимания и, соответственно, дополнительных расходов, так как сделать строительные леса (купить или взять в аренду) бесплатно у вас не получится.

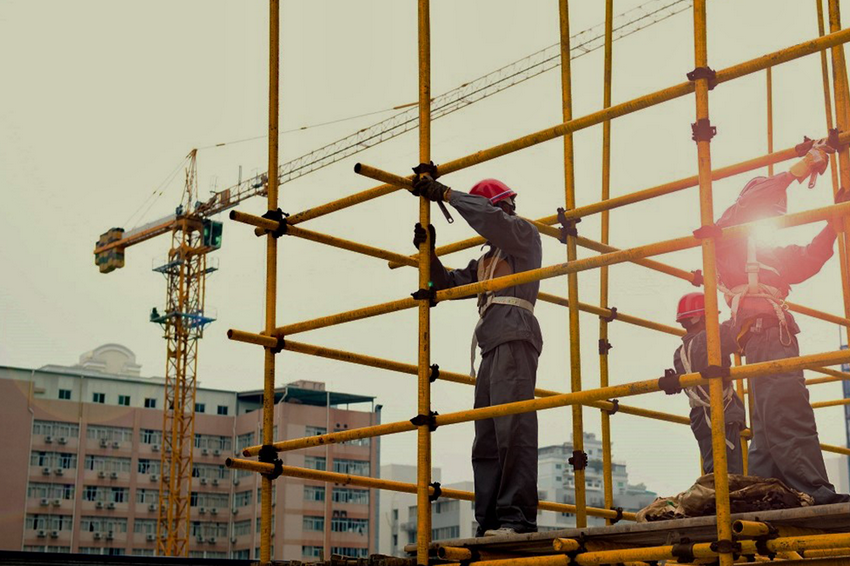

Хомутовые строительные леса: особенности конструкции

Данная разновидность лесов является наиболее трудоемкой в сборке, поскольку каждое соединение вертикальных опор с горизонтальными, диагональными и поперечными связями осуществляется с помощью специальных хомутов, закручивание которых выполняется гаечным ключом. Крепежные элементы могут быть глухими или поворотными. В зависимости от этого соединение стоек может производиться под прямым или любым углом соответственно. В связи с тем, что для монтажа конструкции требуется большое количество крепежных элементов, хомутовые леса являются самыми дорогостоящими.

Благодаря наличию диагональных связей конструкция отличается прочностью, надежностью и устойчивостью. Однако это самый сложный в монтаже и разборке вариант лесов.

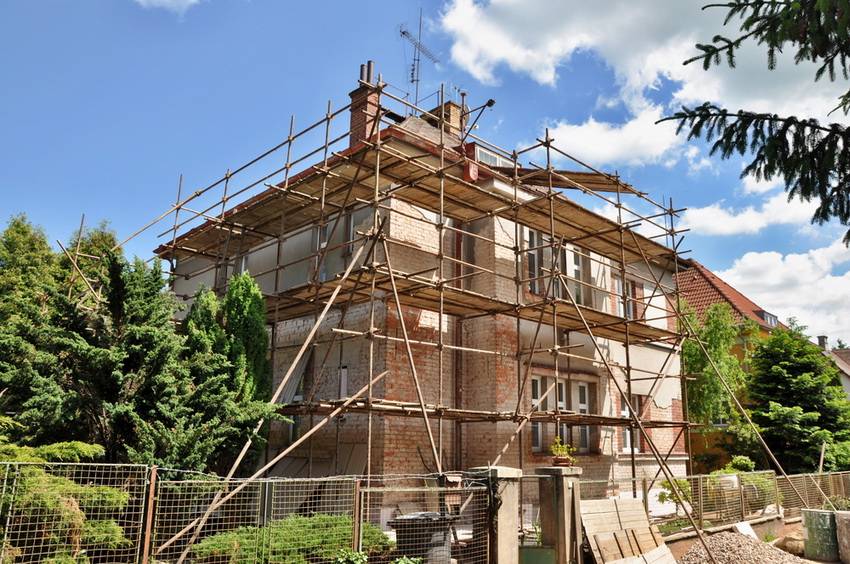

Особенность хомутовых строительных лесов в том, что они могут иметь любую конфигурацию

Главные достоинства конструкции – возможность изготовления установки любой формы и целесообразность комбинирования ее с другим вариантом вспомогательной стоечной металлоконструкции. Такое сооружение монтируется по периметру здания любой конфигурации, даже при наличии выступающих элементов. Устройство можно использовать для наклонных конструкций.

Производители выпускают различные варианты строительных лесов хомутового типа, отличающихся максимальной высотой установки, которая может составлять от 30 до 80 м. Стандартная ширина лесов – 1-1,5 м, шаг яруса – 2-2,5 м. Эти параметры меняются в зависимости от конфигурации сооружения. Максимальная нагрузка на конструкцию составляет 150-250 кг/м. Установку можно купить или взять в аренду. Цена строительных лесов начинается от 250 руб./м2. Аренда обойдется в 80 руб. за м2.

Разновидности и узлы металлических лесов

При возведении каменного дома, или же здания из строительных блоков больше подойдут металлические строительные леса своими руками. Они смогут выдержать любую нагрузку. Их популярность меньше, нежели у деревянных конструкций, так как дороже. Второй решающий момент – это разбор строительных деревянных лесов, так как доски после можно пустить в дело, а металлические части будут пылиться в сарае.

Но и у лесов из металла есть масса преимуществ. В разобранном виде они не будут занимать много места. Время от времени владельцам частных домов все равно они нужны – ухаживать за срубом, к примеру, а значит, раз в 2-3 года они обязательно понадобятся. В этом плане металлическая конструкция будет практичнее деревянной, так как проще в сборке и прочнее.

Все строительные леса из металл имеют одинаковую форму вертикальных слоек, которые соединены укосами и перекладинами.

Отличаться будет только способ крепления между ними:

Леса штыревые. Название специфичное, так как перекладины со стойками между собой соединяют при помощи штырей. На стойки приваривают отрезки труб или диски с перфорацией, а на перекладины загнутые штыри. Система собирается очень просто и способна выдерживать большие нагрузки. Для зданий простой формы реализовать штыревые строительные леса проще, а вот для выступов и обхода эркеров все намного сложнее.

Хомутовые. Для перекладин и стоек используют трубы круглого сечения, которые между собой скрепляют при помощи хомутов. Система получается подвижной и достаточно мобильной, вы сможете легко обходить даже криволинейные фасады. Минус – ограничение грузоподъемности и высоту (по ГОСТу не более 41 метра).

Рамные. Из прямоугольной или круглой трубы следует сварить рамы одинаковых размеров. Их фиксируют между собой при помощи укосин и поперечных труб. Имеется модульное строение, можно легко наращивать и в высоту, ив длину. Есть определенный шаг по длине, а по высоте секция равна 2 метрам, глубина в рамках стандарта – 1 метр. В некоторых видах рамок предусмотрены колеса для легкого передвижения по поверхности. Элементы флажкового типа соединяют при помощи приваривания штифов с прорезью, в которую будет вставлен флажок. В укосинах и поперечинах требуется сделать отверстия. После элементы надевают на штырь и фиксируют флажком. Секции наращиваются вверх при помощи соединительных труб с меньшим диаметром, которые приварены к стойке рам с одной стороны

Важно правильно подобрать размеры используемых труб, чтобы они не люфтили.

Клиновые. При схожести конструкции отличаются по способу соединения

На стойках с шагом в 3 метра приваривают диски с перфорацией. На перемычках двух концов приваривают замки «волчья пасть». Их следует зафиксировать на диски при помощи клина с особой формой. Леса будут соединяться и разбираться быстро, мобильные и можно использовать даже для работ по фасадам сложных форм.

От вас остается лишь выбрать один из видов, и определиться поможет тип работ, который вы собираетесь проводить. При изготовлении своими руками металлических строительных лесов чаще всего используют штыревые. Их проще всего реализовать, но ни хорошо лишь для фасадов прямоугольной формы, а для обхода сложных форм придется дополнительно доваривать трубы.

Из какого материала изготавливают строительные леса: фото изделий

Строительные леса – фото наглядно отображают разные варианты – могут быть деревянными, оцинкованными, стальными и алюминиевыми. Последний вариант является самым легким и мобильным, его целесообразно использовать для внутренних или наружных работ на небольшой высоте. Самыми крепкими и долговечными считаются стальные конструкции, которые легко ремонтируются, чего нельзя сказать про леса из алюминия. Оцинкованные изделия также являются прочными. Главное их достоинство – стойкость к коррозии, поэтому это оптимальный вариант для наружных работ, где они могут стоять длительное время при неблагоприятных погодных условиях.

Цена строительных лесов из стали и оцинковки будет намного выше, чем у аналогов из других материалов. К тому же такие конструкции являются наиболее тяжелыми, что усложняет их транспортировку. Однако такие леса способны выдержать не только людей, но и необходимые инструменты и материалы. Поэтому стальные и оцинкованные конструкции используют чаще всего при масштабных строительно-монтажных работах.

Сегодня большой популярностью пользуются металлоконструкции от Дмитровского завода строительных лесов. Продукция характеризуется высокой прочностью, надежностью, долговечностью и приемлемой стоимостью.

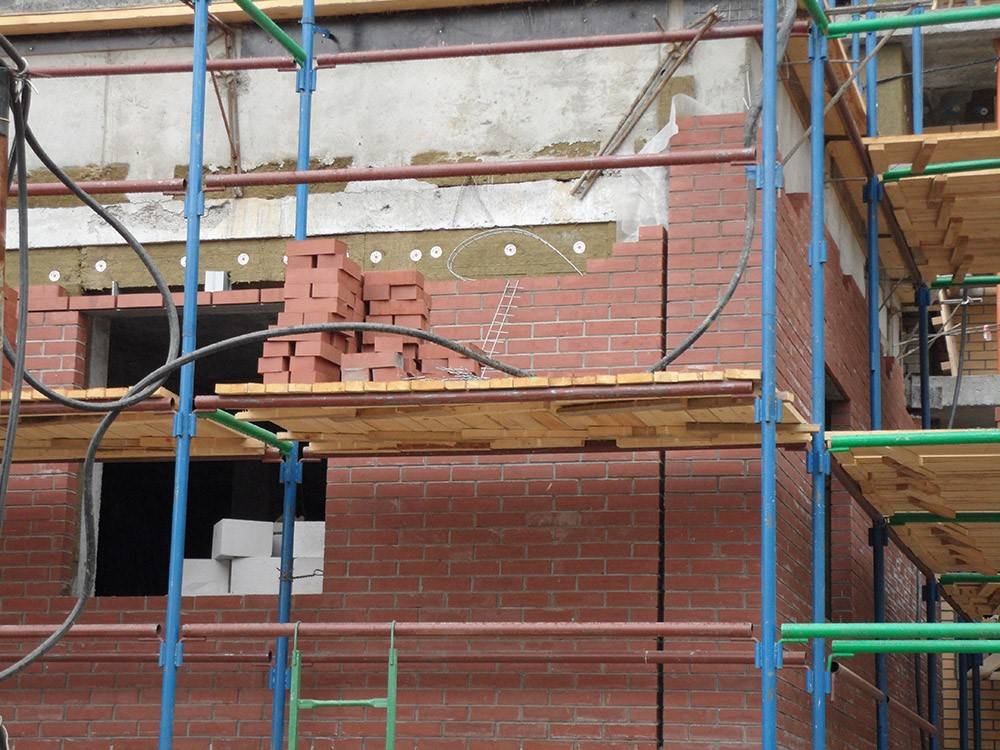

Металлические конструкции лесов наиболее популярны сегодня

Кроме металлических лесов часто применяются деревянные изделия, которые являются простыми и экономичными в исполнении. Их можно легко изготовить самостоятельно из подручных материалов. Однако такая конструкция более громоздкая. Несмотря на то что она является разборной, как и другие аналоги, доски из-за того, что будут испачканы и повреждены гвоздями, вряд ли можно будет использовать для других мероприятий. Такое изделие рассчитано на выполнение работ на уровне максимум второго этажа.

Металлопрофильные леса

Самостоятельное собирание лесов из металла потребует выполнения подобных предыдущему разделу действий. Изменится только разновидность материала и тип инструментов, с помощью которых производится работа. Также потребуется наличие соответствующих переходников для соединения ярусов и аппарата для сварки.

До того, как собрать строительные леса металлические, необходимо подготовить нужные материалы:

1. Стоечную трубу, имеющую сечение не ниже 30х30 мм.
2. Стяжечную тонкостенную трубу, диаметром в 20 мм.
3. Опорную трубу, имеющую сечение не меньше 25х25 мм (под переходники и подпятники).

Изготовление перил возможно из любой трубной продукции. Под подпятники нужно также использовать тонкие пластины из металла (до 4 мм).

Все соединительные узлы перемычек и стяжек потребуют наличия большого количества крепежа (болты с гайками).

Вариант чертежа для создания строительных лесов из металла своими руками Источник ins05.ru

Последовательность сборки

Существенных различий в том, как сделать леса, из дерева или из металла, нет. Последовательность идентична. Наиболее часто мелкие бригады предпочитают рамные типы лесов. Их сборка и описана ниже.

Изготовление распорок

Стяжечную трубу нарезают заготовками: под горизонтальные распорки – 96 см, под диагональные – 2 м. После чего делаются надрезы по 6 см на концах заготовок и края трубок сплющиваются.

Изготовление переходников

Они необходимы для непосредственного соединения труб с целью увеличения размера лесов. Профтрубу 25х25 мм нужно распилить на отрезки по 30 см. Затем профтруба 30х30 мм пилится отрезками по 8 см. После чего на краях длинных заготовок привариваются сваркой короткие заготовки.

Собирание рамы

Стоечные профильные трубы соединяются между собой горизонтальными распорочными, которые дополнительно привариваются через каждые 30 или 40 см, чтобы повысить надёжность конструкции. Результатом станет рама, по внешнему виду напоминающая широкую лестницу. Затем действия повторяются, и собирается вторая рама. Под нижние концы стоек необходимо приварить металлические пластины 7х7 см для предотвращения проваливания конструкции в землю.

Приспособления для устройства деревянных лесов

Стальная поперечина — кронштейн

Этот элемент заметно упрощает монтаж, позволяя быстро изменять уровень настила. Такое приспособление должно соответствовать сечению доски.

Треугольный кронштейн

Такой кронштейн может быть деревянным или стальным. Позволяет крепить подмости непосредственно к стене. Для устройства настила на его основе достаточно нескольких досок для трапа. Но при этом для перестановки приходится его демонтировать. Монтаж чего-либо снизу вверх невозможен. Наиболее опасный вид высотных подмостей

При работе требуется особый навык и осторожность

Экспресс-подмости каменщика

Создаются из поддонов, на которых привезён кирпич. Для настила используют, как правило, стропильную доску. Не требует распиловки материала, при этом достаточно надёжны, если не делать пролётов более 1,5 м.

Подмости каменщика на видео

Какой бы вид подмостей или лесов вы не выбрали, помните, что ваша жизнь и здоровье — в ваших руках. Экономия одной доски или 10 минут времени на усиление могут обернуться неприятными, а подчас и тяжёлыми последствиями.

Из дерева и досок

Деревянные

Советов о том, как сделать строительные леса, в интернете можно найти довольно много. Причем рекомендуемые конструкции отличаются, в основном, друг от друга только толщиной доски и размерами самих лесов. Чтобы вы не запутались во всем этом «многообразии», старайтесь ориентироваться на следующие величины:

• Монтаж лесов расстояние между стойками – 2-2,5 метра;

• ширина настила для работы – 1 метр;
• высота всей конструкции – не более 6 метров.

Приступаем к работе:

1. Заранее заготовьте необходимые материалы:
   • доски толщиной не менее 50 мм и шириной 100 мм (или кругляк, или брус 10х10 см) – для стоек и упоров;
2. доски для распорок и ограждения толщиной 30 мм;
3. доски для перемычек и настила толщиной 50 мм;
4. гвозди (саморезы в этом случае менее надежны).
5. Скрепите, соблюдая рекомендуемые расстояния, четыре стойки с помощью диагональных распорок (по всем четырем сторонам).
6. На нужной высоте закрепите доски перемычек.
7. Закрепите на перемычках доски настила.
8. Прибейте доску для ограждения зоны работы.
9. Установите упоры.
10. Приставьте и закрепите лестницу.
