Основные элементы конструкции
Элементы стропильной системы могут отличаться, все зависит от разновидности конструкции. Однако есть детали, характерные для всех систем, независимо от их сложности.
Детали и узлы систем
Обычно в основе стропильной системы лежит следующее:
- Стропильные ноги. Отвечают за формировку скатов.
- Мауэрлат. Представляет собой брус (делается из дерева). Его кладут на стенах дома, чтобы зафиксировать нижние части стропильных ног.
- Конек. Представляет собой стык каркасов двух скатов. Это самая высокая точка на крыше. Он создает опору для закрепления стропил. Конек часто формируют стропилами, которые скрепляются между собой. Порой он фиксируется на прогоне (коньковой доске).
- Обрешетка. Делается из реек или бруса, которые монтируются на стропила с одинаковым расстоянием (немного похоже на ступеньки). Служит основой для настилки облицовочного кровельного материала.
- Подпорные элементы. Например, подкос или стяжка. Они увеличивают жесткость стропильных ног, поддерживают конек или связывают все элементы для создания общей конструкции.
Кроме описанных выше деталей могут присутствовать и другие, цель которых сделать систему прочнее или равномерно распределить нагрузку от крыши на стены:
- Свес. Конструкция позволяет вывести стропильные ноги за стену, чтобы отвести поток воды (после дождя и снега) подальше от дома.
- Кобылки. Используется, если длины стропильных ног недостаточно.
- Балка. Делается на основе деревянного бруса или проката. Важный элемент конструкции, если она рассчитана на изгиб.
- Бабка. Используется достаточно редко. Представляет собой брус, подпирающий стропильные ноги. Устанавливается перпендикулярно затяжке для соединения стропил.
Чердачное пространство
Перед тем, как начать рассматривать разновидности крыш, нужно решить вопрос с тем, как будет выглядеть чердачное помещение, для каких целей использоваться, и будут ли в нем жить люди.
Конструкция кровли бывает:
- бесчердачная;
- чердачная.
Первая называется так потому, что пространство для крыши будет с маленькой высотой. Оно используется лишь для создания теплоизоляционного слоя. Обычно бесчердачные конструкции выбирают при установке односкатных крыш или тех, которые имеют несколько скатов, однако их угол небольшой.
У чердачной конструкции всегда длинный конек. Существует множество способов применения чердачного помещения, его можно как утеплять, так и не утеплять. Обычно для такого оформления выбирают двухскатную крышу или мансардный вариант. Если устанавливается высокий конек, нужно обязательно учесть силу ветра в местности, где будет стоять дом.
Уклон скатов
Для определения уклона нужно посмотреть на дома, стоящие по соседству. Если они спокойно выдерживают погодные условия, следует взять их за основу. Если же нужно создавать оригинальный проект, нужно уделить максимум внимания конструктивным и эксплуатационным особенностям и расчетам.
Уклон скатов влияет на силу взаимодействия ветра со зданием. Чем он круче, тем больше внимания нужно уделять нормальным силам ветра и меньше касательным. Если угол небольшой или вообще отсутствует, важна именно касательная сила.
Уклон ската варьируется от 10 до 60 градусов
И важно учитывать не только внешние нагрузки, но и кровельное покрытие, которое планируется использовать. Причина в том, что масса кровельного материала может отличаться, следовательно, потребуется больше или меньше элементов стропильной системы
От этого может отличаться и нагрузка на стены дома.
Если для облицовки крыши будет использоваться материал, который состоит из множества меленьких элементов, к примеру, керамическая черепица, нужно сделать скат круче, чтобы вода не могла оставаться на крыше.
Обычно для покрытия крыши используются следующие материалы:
- металлочерепица;
- профлисты;
- оцинкованная сталь;
- битумно-волокнистые лисы;
- асбестобетонные листы;
- цементная или керамическая черепица;
- рубероид;
- мягкая кровля.
Видео об установке стропильных ног
Установка стропилин с креплением металлическими уголками:
https://youtube.com/watch?v=WbNZiPBOjko
Как изготовить стропильные ноги с запилами для посадки на мауэрлат:
Устройство стропильного каркаса под крышу гаража:
Мы привели и описали лишь часть методов устройства стропильных каркасов. В реальности способов изготовления и установки существенно больше. Однако разбор базовых вариантов позволяет отлично понять, как правильно делать стропила и стропильные фермы для крыши, как запиливать их перед установкой.
Вальма и ендова
Если центральное стропило вальмы сделать равным рядовому стропилу, то скат вальмы и скаты крыши получатся с равными углами наклона. На плане в торцах дома образуются одинаковые квадраты, в которых накосное стропило режет их по диагонали под углом 45°. Такое конструктивное решение упрощает строительство и экономит строительные материалы.
Если центральное стропило не равно рядовому, то наклон ската вальмы не равен наклонам скатов крыши и в плане накосное стропило режет прямоугольник под углом не равным 45°.
Для разметки накосного (диагонального) стропила вальмы изготовьте шаблон из фанеры. При работе в английской метрической системе и равных наклонах скатов и вальмы основание шаблона делают равным 16,97 размерным единицам. При работе в европейской десятичной метрической системе — 14,14 размерным единицам.
Для разметки накосного стропила, когда угол наклона вальмы не совпадает с углом наклона ската, возьмите размеры стропильного треугольника вальмы, рассчитанные калькулятором и уменьшите их в 10, 15 или 20 раз до размеров приемлемых для изготовления шаблона. Так же поступите, если уклоны крыши задаются углом или высотой ската, а не безразмерными единицами. Либо используйте размеры шаблонов предложенные калькулятором.
Для изготовления накосного стропила используются одиночные и спаренные доски. Методика, описанная ниже больше подходит для спаренных стропильных ног.
Высоту накосного стропила определите по высоте вертикального распила рядового стропила. Снимите с него размер и перенесите на линию вертикального распила накосного стропила.
Под укладку обрешетки в чердачных крышах выравнивается верхняя часть накосных стропил. В мансардных ещё и нижняя часть — под внутреннюю обшивку. Таким образом сечение накосного стропила получается в виде перевернутой буквы V. Величина углов скоса берется из калькулятора. Верхний и нижний торцы накосного стропила также делается в виде буквы V. Вверху для плотного примыкания к стропилам, внизу для подшивки карнизной доски.
Угол, на который нужно спилить верхнюю часть стропила назовем углом для опирания обрешетки. Его значение определяется по калькулятору. В крышах где угол наклона скатов равен углу наклона вальмы он будет одинаковым с левой и правой стороны стропила. Угол, на который нужно спилить нижнюю часть стропила равен верхнему углу. Если мансарда не будет обшиваться изнутри нижнюю часть накосного стропила подпиливать не нужно.
Установите диск циркульной пилы на величину угла опирания обрешетки полученного калькулятором и срежьте верхнюю кромку доски. Если нужно, сделайте второй разрез параллельный первому в нижней части стропила, на расстоянии высоты накосного стропила.
Верхний вертикальный срез в торце стропила сделайте, установив пилу на угол 45° для вальмы равной скату или на угол, показанный калькулятором, если угол вальмы не равен углу ската.
Разметку опорного выреза делайте аналогично такой же разметке на рядовом стропиле, только для рисования горизонтальных и вертикальных линий выреза используйте шаблон для накосного стропила. Сначала отмерьте от нижней точки торцевого скоса стропила (AW) расстояние равное диагонали вальмового стропильного треугольника (Gw) взятого из калькулятора и отметьте точку Bw. Навесьте на стропило шаблон и отчеркните линию BwCw. Её длина должна быть равна ширине доски обвязки каркасной стены (или ширине мауэрлата каменных стен). Измерьте эту ширину непосредственно на строящемся объекте и прибавьте к ней, если необходимо, толщину обшивки стен и погрешность на кривизну стен 0…10 мм. Из точки Cw с помощью шаблона начертите вертикальную линию разреза, точка Dw.
Линию BwCw пилите пилой с диском, поставленным на 0°, а линию CwDw под углом 45° если наклоны вальмы и скатов равны. На крыше, в которой наклон скатов и вальмы разный, выставляйте диск на тот градус, который показывает калькулятор. Заканчивайте разрез ручной пилой.
Если крыша не подшивается изнутри и в связи с этим накосное стропило не подрезается по высоте, его разметка немного изменяется. Делается все также, как и для подрезанного снизу стропила, только все измерения производятся от черты разметки высоты.
Накосное стропило сплачивается из двух досок гвоздями.
Стропило ендовы изготавливается аналогично стропилу вальмы. Они различаются профилем сечения и нижним концом. Ендову можно назвать вальмой вывернутой внутрь крыши. Углы примыкания верхних концов ендового и вальмового стропил к коньку и угол подрезания их нижних концов равен 45° если наклоны скатов и вальмы равны. Если наклоны скатов не равны угол рассчитывается калькулятором.
Разновидности стропильных систем
Схема устройства висячих стропил
Для устройства каркаса двускатной крыши используется несколько типов стропильных систем.
Наслонные – выбор такой конструкции подразумевает наличие опоры в виде стены по центру здания. Они получают три точки опоры и испытывают нагрузку только на изгиб. Верхняя часть стропильной ноги опирается на прогон, а нижняя на мауэрлат. Эта система позволяет использовать более тонкие пиломатериалы, снизить расходы и выполнить конструкцию меньшего веса.
Висячие – стропильные ноги опираются только на стены, поэтому испытывают большую нагрузку. Для придания прочности соединяются затяжкой. Такие стропила обычно собирают внизу и подают прямо для установки.
При установке четырехскатной крыши основой каркас выступают диагональные стропила, соединяющие коньковый прогон и углы здания. На них опираются нарожники – короткие стропила, которые вместе с рядовыми боковыми стропилами составляют основу ската крыши.
Изготовление шаблонов, раскрой, изготовление ферм
Лекала и распиловка
Конечно, важнейшим в подготовке лекал будет изготовление шаблонов стропильных ног. Особенно строго следует подойти к этой операции на крышах сложной конфигурации, например, когда устанавливаются аттиковые стропила.
Оно может быть выполнено следующими способами:
Берется рейка, длина которой равна вертикальному расстоянию от верха опорной стены до конька (конькового бруса или стыка стропил). Перпендикулярно ей набивается по краю доска, длина которой равна расстоянию между внешними стенами здания. Конструкцию следует сразу проверить «по месту», установив ее на стенах и повторив промеры. Если геометрия соблюдена – можно изготавливать шаблон для стропила по верху вертикальной рейки и краю одной из боковых. Необходимо сразу учитывать запас на узлы соединений, свесы крыши и т.п.
Стропильные фермы раскроены и собраны на земле
- Этот способ является подвидом первого, но перпендикулярная доска набивается не по обрезу вертикальной, а посредине. Затем при помощи дополнительных реек или шнура определяются необходимые уклоны и расстояния до стен, после чего алгоритм действий – тот же. Этот способ применяют чаще на домах с большим пролетом, где использование «полноразмерной» горизонтальной рейки затруднено.
- Можно взять две планки, шарнирно соединить их по одному из краев одним гвоздем, и, установив на стены, отмерить нужную длину каждой, проверить геометрию конструкции, после чего закрепить соединение 3-4 саморезами. Этот способ хотя и весьма прост, но считается наименее надежным.
Раскрой стропильных ног и прочих элементов может проводиться как на земле, так и на перекрытии здания. Каждый из вариантов имеет свои преимущества и недостатки: на земле удобней работать, и можно собрать готовые фермы (впрочем, они редко имеют для этого достаточную прочность), на крыше – можно сразу примерить готовую деталь, и при необходимости – поправить огрехи.
А, например, стропильная система эркера просто требует сборки на месте, поскольку может иметь достаточно сложную конфигурацию, и стропила легче разметить сразу, чем тратить время и силы на отдельные шаблоны.
Сборка ферм
Фермы, во всяком случае, торцевые, лучше предварительно собрать «наживую», не делая капитальных соединений – ведь именно стропила, располагаемые над фронтонами, будут играть решающую роль в правильности геометрии крыши, поэтому вымерять и устанавливать их следует особенно тщательно.
Прежде всего, эти конструкции должны быть установлены строго параллельно стене, на которую устанавливаются, а также – иметь строго вертикальное положение. Это проверяется следующим способом: фермы временно закрепляются, от каждого из нижних углов каждой фермы протягиваются бечевки к вершине противоположного.
В результате получаются диагонали на каждом из скатов. Если крыша ломаная, угловая или имеет иную сложную форму – промеры необходимо произвести для всех ее ровных плоскостей.
Схема промера ферм
В результате, если геометрия ската правильная, должны получиться следующие результаты:
- В месте пересечения бечевки должны слегка касаться друг друга
- Место их пересечения должно приходиться на середину длины крыши
- Пересекаться они должны на половине длины противоположных стропильных ног
Если какое-то из этих условий не соблюдается, ферму-«нарушителя» следует скорректировать соответствующим образом до устранения проблемы. После этого элементы можно крепить к подстропильному брусу капитально – при помощи скруток или скоб.
После этого в случае с наслонными конструкциями, если это предусмотрено проектом – следует установить между фермами коньковый брус. Если используется стропильная система шале, где предусмотрены фронтонные стены «под конек», следует те же операции выполнить для самих стен перед установкой крайних стропил, поскольку они будут опираться на стены.
В этом случае возможные несоответствия ликвидируются выравнивающей стяжкой. Для выравнивания последующих стропил используют бечевку, натянутую по коньку.
Мауэрлат
Популярным методом закрепления стропильных систем внизу считается соединение с мауэрлатом. Но, несмотря на распространение, чтоб выполнить данную работу качественно, необходимо знать некоторые нюансы. Ведь если что-то пойдет не так, это может отразиться на надежности и сроке эксплуатации всей крыши.
- Перед тем, как осуществлять крепеж стропила к мауэрлату, снизу стропильных ног необходимо сделать специальные врезки. Устанавливать конструкцию без них не рекомендовано, так как в нагрузке грань бруска будет соскальзывать с гладкого покрытия балки.
- Что же касается выемок в самом мауэрлате (сделать их или же не стоит), может зависеть от тех материалов, из которых он изготовлен.
- В случае использования древесины из твердой лиственной породы, опытные мастера советуют сделать надрез в балке мауэрлата – она совокупно с проделанным резом стропильной ноги надежно создаст замок «в упор». А когда вы используете мауэрлат из хвойных пород, прорезь осуществлять нежелательно – она приведет к возможному послаблению для всего обустройства.
- От методики скрепления стропил с мауэрлатом может зависеть надежность крыши при различных условиях погоды.
Как скрепить с мауэрлатом
Последовательность монтажа стропильной системы
В составе стропил лежит много элементов, у каждого своя задача. Некоторые обвязывают периметр стен, другие осуществляют поддержку ног, а остальные отвечают за соединение системы и поддержку ее неподвижности. В результате создается уравновешенная конструкция с небольшим весом, но хорошими несущими показателями.
Стропильную систему нужно собирать сразу после монтажа чердачного перекрытия. Независимо от вида крыши все будет делаться по определенному алгоритму.
Мауэрлат к стене
Брус укладывается на гидроизоляционные торцы. Закрепляется конструкция анкерами. Углы бруса нужно соединить вполдерева и зафиксировать болтами.
Стропила к мауэрлату
Стропила к мауэрлату представляют собой один или два бруска, которые нужно разместить на центральной оси (или по сторонам от центра на определенном расстоянии). По торцам стропил устанавливаются крайние стойки. Между ними на расстоянии от 3-х до 6-ти метров устанавливаются промежуточные элементы (если размер крыши позволяет).
Стропила являются несущей конструкцией скатов. В ее основе лежат элементы, которые можно соединять ригелями или стойками. Опорные балки не обязательно делать на основе древесины, их можно делать из железа, бетона или смешивать материалы.
Сращивание стропил
Теперь устанавливаются и сращиваются остальные стропила. Нижней частью их нужно прикрепить к мауэрлату, верхней опереть на конек и установить крепления. Порой стропило соединяют с противоположным стропилом, создав опору на коньковый прогон. Шаг их установки от 0,6 до 1,2 м
Важно распределить стропила равномерно по всей длине крыши
Стропила укрепляются подкосами и ригелями. Здесь нужно отталкиваться от проектной схемы. Если у ската большая ширина, потребуется больше элементов.
Окончание работы
После создания каркаса нужно монтировать пароизоляционную мембрану. Она располагается полосками внахлест. Установка начинается снизу.
После идет монтаж кобылок и создание карнизного свеса. Снизу конституция подшивается сайдингом или досками.
Сверху стропил нужно сделать обрешетку или просто настелить каркас досками. Обычно для этого применяется обрезанная доска толщиной 4 см.
Выполняется монтаж утеплителя. Подробнее об утеплении кровли можно ознакомиться в статье: «Как утеплить крышу самостоятельно: выбор утеплителя, порядок работ»
Последний слой – кровля. Здесь все зависит от выбранного покрытия. Обычно материал для кровли продается с инструкцией по установке, поэтому с этим шагом проблем возникнуть не должно.
Подготовка
Прежде чем ставить стропила, следует пройти подготовительный этап. Прежде всего, следует составить схему. Без точного чертежа провести правильную установку стропил невозможно. При составлении схемы следует учесть следующие моменты:
После составления схемы следует подготовить все необходимые материалы и инструменты
Особое внимание стоит уделять сами стропилам и другим компонентом стропильной системе. Древесина – это капризный материал
Поэтому установка стропил должна начинаться с их обработки различными пропитками.
Кроме этого, нужно внимательно осмотреть каждую доску или брус, который будет использоваться. Если были замечены следы гниения или большое количество сучков, то такой материал для установки стропил лучше не применять. Также внимательно нужно отнестись к влажности древесины. Этот параметр не должен превышать десяти процентов.
Кроме древесины для стропил нужно подготовить и другие материалы и инструменты. В первую очередь следует запастись крепежом. Установка стропил проводится с использованием главным образом гвоздей. Но кроме этого могут применяться металлические скобы, уголки и другие приспособления.
Если речь идет об инструментах, то вполне сгодится обычный набор плотника. Установка стропил своими руками проводится с использованием пилы, топора, рубанка, сверла и других инструментов. Кроме этого, следует подготовить приспособления для нанесения разметки.
Установка нижних стропильных ног и поперечных балок (затяжек)
- Затем, устанавливаются боковые стропила, их закрепляют на обвязку стойки и балку перекрытия, таким образом, получаются треугольники, в которых стойка и балка перекрытия образуют прямой угол.
- Когда все боковые элементы будут установлены, приступают к монтажу балок перекрытия мансардного помещения, они также крепятся бруску обвязки и концу бокового стропила. Схема этой связки показана на первом рисунке в этом разделе.
- Далее, балки перекрытия связываются между собой горизонтальной рейкой, которая набивается сверху них, посередине конструкции.
- Устанавливаются коньковые стропила, которые подпираются подкосами. Их прикрепляют к рейке, связывающей балки перекрытия.
Виды стропильных систем разных типов крыш
Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

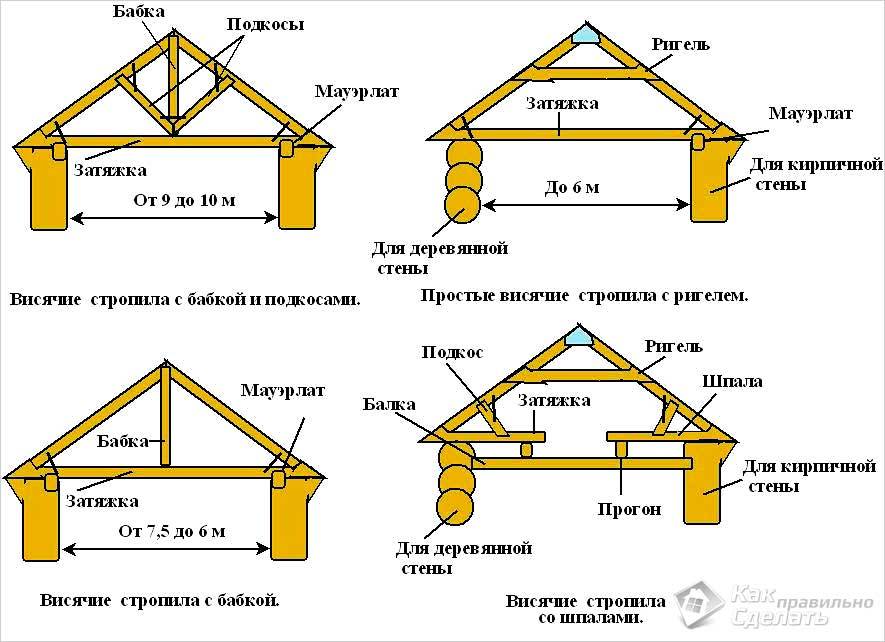

Висячие
Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.
Конструкция крыши висячего типа
Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.
Важные дополнения:
- Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
- Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
- На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.
Наслонные
Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.
Наслонная стропильная система
Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки. В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.
Особенности:
- Любая конструкционная часть такой системы не должна быть толще 5 см.
- Поверхности элементов должны быть максимально гладкими и обработанными.
- Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
- Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
- Симметрии нужно придерживаться и при монтаже подкосов со стойками.
- Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
- В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.
В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.
Односкатные крыши
Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.
Двускатные
Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.
Рекомендуемая схема монтажа стропильной системы висячего типа для двускатной крыши
Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.
Варианты двускатной крыши для пролетов более 10 метров: применение наслонной стропильной системы
Вальмовые или четырехскатные
Правила устройства стропильной системы вальмовой крыши
С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.
Ломанная крыша
Монтаж стропил ломанной крыши
В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.
Виды стропильных систем
Существует два варианта конструкции стропильных систем:
- с висячими стропилами;
- наслонная стропильная система.
Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.
Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:
Система с висячими стропилами
Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства. При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.
Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.
Наслонная стропильная система
Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы. Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.
Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию. В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.
Как выбрать оптимальную конструкцию стропил двускатной крыши
Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.
При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика. Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции. Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.
Какие задачи решает стропильная система
Основная функция крыши – защита от осадков, ветра, внешних воздействий. Для большинства районов России характерны скатные крыши, обеспечивающие сток дождевой или талой воды и самостоятельный сход излишков снега. Плоские виды кровли встречаются только в южных регионах, поэтому о них говорить нет смысла.
Состав крыши включает в себя два основных элемента:
- кровля;
- стропила.
Кровля выполняет роль герметичного покрытия, уложенного под определённым углом на опорную конструкцию – стропила. В их задачи входят:
- поддержание кровельного полотна;
- создание устойчивой и надёжной системы, принимающей на себя снеговые и ветровые нагрузки;
- вентиляция чердачного помещения;
- защита верхнего перекрытия от температурных перепадов, солнечных лучей, влаги и прочих воздействий.

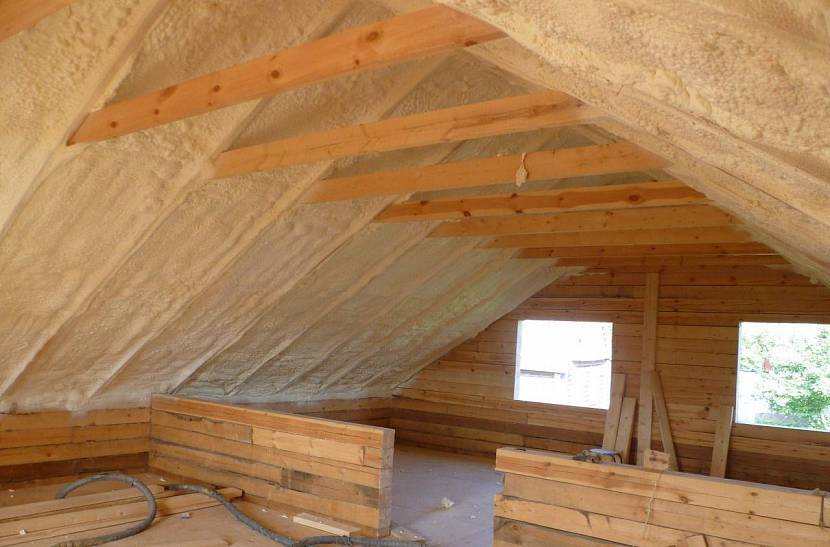

Стропильная система, утеплённая жидким пенополиуретаном, позволяет создать жилой чердакИсточник combo-izol.ru
Кроме этого, стропила обеспечивают равномерное распределение нагрузки на стены и фундамент дома. Для регионов со снежными зимами задачей системы становится образование определённого угла наклона скатов, обеспечивающего оптимальный баланс между снеговой и ветровой нагрузками. Все эти функции приходится выполнять одновременно, поэтому расчёт и монтаж системы являются важными и ответственными этапами строительства дома.
Работы по усилению стропильной системы
Чаще всего разрушению подвергаются балки мауэрлата и стропильные ноги в нижней их части. Происходит это в результате плохой гидроизоляции мауэрлата от кирпичной стены из-за подтекания дождевых осадков и талой воды сквозь кровельное покрытие, либо по причине изначальной укладки недостаточно просушенных пиломатериалов. Кроме того, попадание влаги на деревянные конструкции может происходить вследствие засорения вентиляционных каналов или нарушения целостности пароизоляционной мембраны.
Выполнить усиление стропил крыши в нижней их части можно с помощью вспомогательных подкосов.
Устанавливаем фермы
Подготовленные своими руками фермы поднимают наверх. Монтаж удобно начинать с крайних пар, называемых фронтонными. Их устанавливают вертикально, контролируя положение по отвесу или прибитой к стене дома доске, и фиксируют положение с помощью дополнительных откосов. Нижние торцы фермы опираются на брус мауэрлата или на венцы сруба. К ним они прибиваются гвоздями №100.
Способы крепления стропильной ноги к мауэрлату
Зафиксировав крайнюю ферму, крепят остальные, соблюдая пролет между ними. Для контроля этой величины можно предварительно напилить своими руками проставки из доски 50х150 и не замерять расстояние для каждой пары. Углы стропильных ферм после их установки дополнительно соединяют коньковым брусом или доской. Дополнительно зафиксировать стропила поможет обрешетка.
