Рекомендации
Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.
Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.
Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:
- Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
- Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет, свес и любого рода сооружения, которые добавляют объем.
- На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
- Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.
Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.
Расчет стропильной системы двухскатной крыши: калькулятор
Методика самостоятельного расчета односкатной крыши
При возведении дома с односкатной крышей в первую очередь необходимо определиться с углом ее наклона, опираясь на характеристики кровельного материала. Так, для шиферной крыши этот угол должен быть не больше 35 градусов, оптимальный уклон односкатной крыши из профнастила – 20 градусов, крыша из фальца характеризуется этим показателем в значениях от 18 до 35 градусов, рубероид – 5 градусов.
a) Применяя знания школьной программы по геометрии, сначала определяется высота поднятия фасадной стены крыши с углом наклона 20 градусов.
L ф. ст.= Bх tg 20 = 6 х 0,36 = 2,16 м,
где: В – ширина дома, равная в нашем примере 6 метрам;
0,36 – значение тангенса угла 20 градусов, определенное по таблицам Брадиса.
b) Для вычисления длины стропильной ноги используется формула:
L cт. н. = L ф. ст : sin 20 = 2,16 : 0,34 = 6,35 м,
где: 0,34 – значение синуса угла наклона крыши в 20 градусов.
С учетом величины свесов, имеющих длину по 0,5 м каждый (и передний и задний), общая длина стропильной ноги выразится значением:
L ст. н. общ. = {6,35 + (2 х 0,5)} = 7,35 м.
c) Площадь кровли и необходимое количество кровельного материала вычисляется по формуле:
S = L ст. н. общ. х В = 7,35 х 6 = 44,1 м², принимаем 45 м².
d) Количество изоляционного материала рассчитывается, принимая во внимание его длину – 15 метров и ширину 1 метр. Т
о. площадь рулона будет составлять: 15 х 1 = 15 м².
Значит, для укладки под кровлю такого материала необходимо:
45 : 15 = 3 рулона.
Для укладки внахлест запас материала принимается 10%, т. е.:
S из. мат = 3 х 1,1 = 3,3 рулона. Принимаем 4 рулона с запасом.
e) Расчет количества стропил производится исходя из шага стропильных ног. Например, для металлочерепицы рекомендуемыми значениями этого расстояния являются 60–95 см, выбираем 0,95 м. Для односкатной крыши длиной ската 9 метров стропил длиной 7,35 м и сечением 150 х 50 мм понадобится:
Lската : 0,95 = 9 : 0,95 = 9,47 шт. Принимается 10 стропил.
f) Количество сплошной обрешетки из влагостойкой фанеры будет равно площади кровли, т. е. 45 м².
Грамотный расчет односкатной кровли обеспечит привлекательный эстетичный вид будущего здания. Однако высокая крыша тоже имеет своих почитателей, хотя в материальном плане более экономичным видом является крыша с одним скатом.
Основные критерии выбора шага
При выборе и расчете несущей стропильной системы необходимо обратить внимание на разные факторы:
- длина фронтальной стены;
- переменные нагрузки;
- утепление;
- необходимость дополнительных затяжек;
- нагрузку на узлы;
- вес крыши;
- удобство монтажа.
Совокупность всех этих критериев поможет найти оптимальный вариант.
Зависимость от длины стены
Длина фронтальной стены измеряется, когда уже известно приблизительное значение шага стропил. Необходимо измерить стену со всеми выступами и откосами, так как они тоже входят в стропильную систему, и на них распределяется нагрузка.
Достаточно разделить длину стены на шаг, чтобы вычислить их количество. Для большей надежности рекомендуется добавить единицу к получившемуся значению.
Не обязательно устанавливать все стропила с одинаковым шагом. Можно сделать по углам расстояние немного больше. Но в таком случае увеличенные просветы дополнительно усиливаются сплошной обрешеткой.
Влияние снеговых и ветровых нагрузок
Односкатная крыша обычно имеет небольшой уклон, поэтому зимой снег приходится чистить вручную. Это значительно увеличивает максимальное воздействие на стропильные ноги. Поэтому в регионах со снежной зимой рекомендуется либо устанавливать стропильную систему с расстоянием 60-80 см, либо делать более крутой уклон.
Ветровые нагрузки для пологих крыш — еще один фактор выбора малого шага между стропилами. Однако при наклоне в 45 градусов и больше лучше подойдет шаг больше метра, так как это облегчит крышу и снизит вероятность срыва крыши ветром.
Посмотреть значения ветровых и снеговых нагрузок можно по карте в СНиП 2.01.07-85.
Вопрос утепления и стандартной ширины матов
используются следующие варианты ширины
- 50 см;
- 90 см;
- 1 м;
- 1 м 20 см.
Классический и самый распространенный — мат шириной 1 м, поэтому для удобства шаг подбирается примерно такой же. Просветы между стропильными балками и утеплителем приводят к повышенным теплопотерям.
Качество и прочность пиломатериала
Стропила обычно производятся из сосны или ели разного сорта. Чем больше сечение бруса и лучше сорт древесины, тем большее расстояние между стропильными ногами возможно. Для сосны и ели можно воспользоваться стандартной таблицей “размеров”.
Особенность ферм
Рекомендуется использовать минимальный шаг стропил (70 см), если нижняя часть фермы используется как балка перекрытия для потолка. В случае с наслонной системой учитывать расстояние между затяжками и балками перекрытия не требуется.
Влияние узлов
Стропильные узлы — наиболее уязвимая часть, на которую приходится большая часть нагрузок. Особенно в случае с крышей с длинным пролетом. В таких проектах рекомендуется использовать стальные стропила. В крышах созданных по стандартным проектам расстояние между стропильными узлами составляет около 1,5 м.
Вес стропильной системы и кровельного пирога
При расчете общего значения нагрузки обязательно учитывается вес кровельного пирога и стропильной системы. Это постоянные значения. Они зависят от типа кровельного материала. Для расчета нагрузки кровельного пирога рекомендуется брать значения у производителя кровельных материалов.
Удобство монтажа покрытия
При самостоятельном строительстве рекомендуется попробовать сделать “предварительную” раскладку.
Это даст наглядное представление о том, будет ли удобно работать на высоте.
Утепление крыши
Если выполняется крыша из профнастила для гаража своими руками, то часто автолюбители забывают про установку утеплителей. Из-за этого в холодное время года возможно нарушение работы машины, дискомфорт при ремонте её в гараже и множество других неудобств.
Как утепляется кровля крыши из профнастила:
Обслуживание и ремонт крыши гаража профнастилом не занимает много времени и сил. В эксплуатации этот материал неприхотлив его нужно всего пару раз в год проверять на наличие трещин и вмятин, а также раз в несколько лет окрашивать специальными красками.
Видео: крыша гаража из профнастила
Крыша из профнастила в разрезе
Они есть в продаже в специальных магазинах строительных материалов, на сайтах компаний-производителей, там же в каталоге указана цена материалов и подробное описание его характеристик.
Стропильная система одного и двух скатов
В последнее время односкатная крыша получает все большую симпатию. Оно и понятно, ведь материалы только дорожают, а так хочется сэкономить. Благодаря несложной конструкции это получится сделать. Стропильная система одного ската довольно примитивна. Для этого просто нужно положить балки на венец и закрепить. Конечно, не стоит забывать про изоляционный материал.
Максимальный наклон односкатной крыши может быть 30 градусов, а пролет составлять 6 метров (это правило действует для пиломатериалов). Самым оптимальным уклоном считается 15-20 градусов. Под таким углом, ветровая нагрузка не причинит особого вреда, но вот снежный покров будет доставлять некоторые неудобства. Решением этой проблемы может стать размещение вашей постройки «по ветру», что позволит ему удалять снежную массу с крыши естественным образом.
Альтернативным вариантом односкатной кровли является двухскатная. Она представляет собой некоторое количество прямоугольников, соединенных воедино при помощи мауэрлата и конька. Стоит отметить один интересный факт. Когда форма треугольника приближается к равнобедренному, то его жесткость возрастает. В связи с этим при уклоне кровли до 60 градусов можно позволить расширить шаг между стропильными ногами.
Как сделать крышу односкатную своими руками — варианты + инструкция!
Крыша односкатная – пожалуй, самый простой вариант кровли.
Этот тип конструкции идеально подходит для обустройства гаража, веранды, различных малогабаритных строений, но может быть применен и при строительстве небольшого жилого дома.
Если знать, как сделать крышу односкатную своими руками, какие материалы использовать и как правильно производить монтажные работы, то можно не привлекать к данным работам строителей.
Как сделать крышу односкатную своими руками
Чем хороша односкатная крыша?
Выбирая тип кровельной конструкции, важно знать преимущества и недостатки каждого варианта. Только в этом случае получится определить тот самый, который идеально подойдет в отдельно взятом случае
Но, так как в этом материале речь идет об односкатной кровле, то следует описать ее преимущества и сказать несколько слов о недостатках.
Односкатные крыши
Достоинства односкатной кровли:
- максимальная простота конструкции – построить ее можно самостоятельно, обладая незначительными строительными навыками;
- возможность использования любого кровельного материала;
- незначительная парусность, что позволяет обустраивать такую кровлю даже в ветреной местности;
Беседка с односкатной крышей
Важно! При строительстве кровли на ветреных участках важно учитывать розу ветров
- небольшой вес;
- возможность экономить деньги и строительные материалы;
- при необходимости даже под такой кровлей можно обустроить небольшую мансарду.
Но односкатная кровля не лишена и недостатков. К ним можно отнести:
- скромный внешний вид, хотя при желании даже такую кровлю можно превратить в настоящее произведение искусства;
- то, что чердак и мансарда не получатся большими.

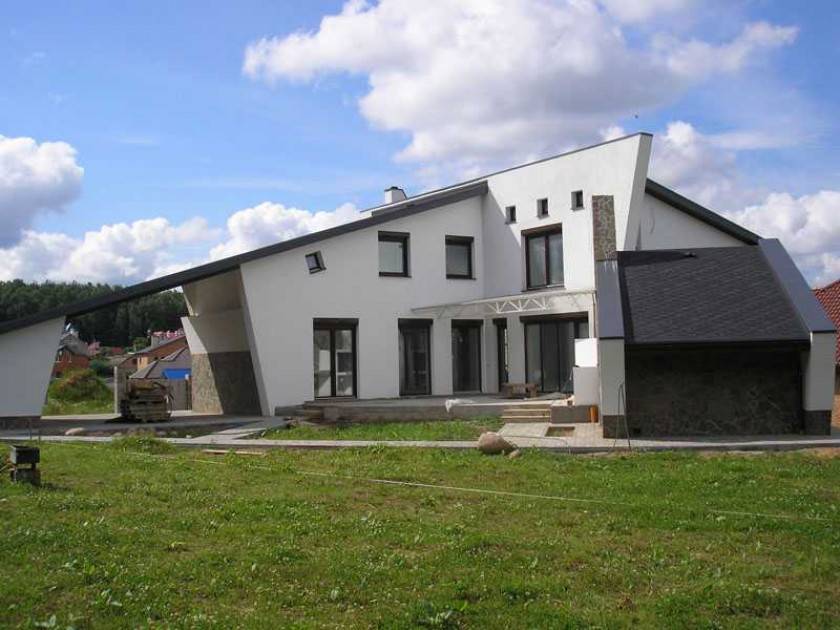

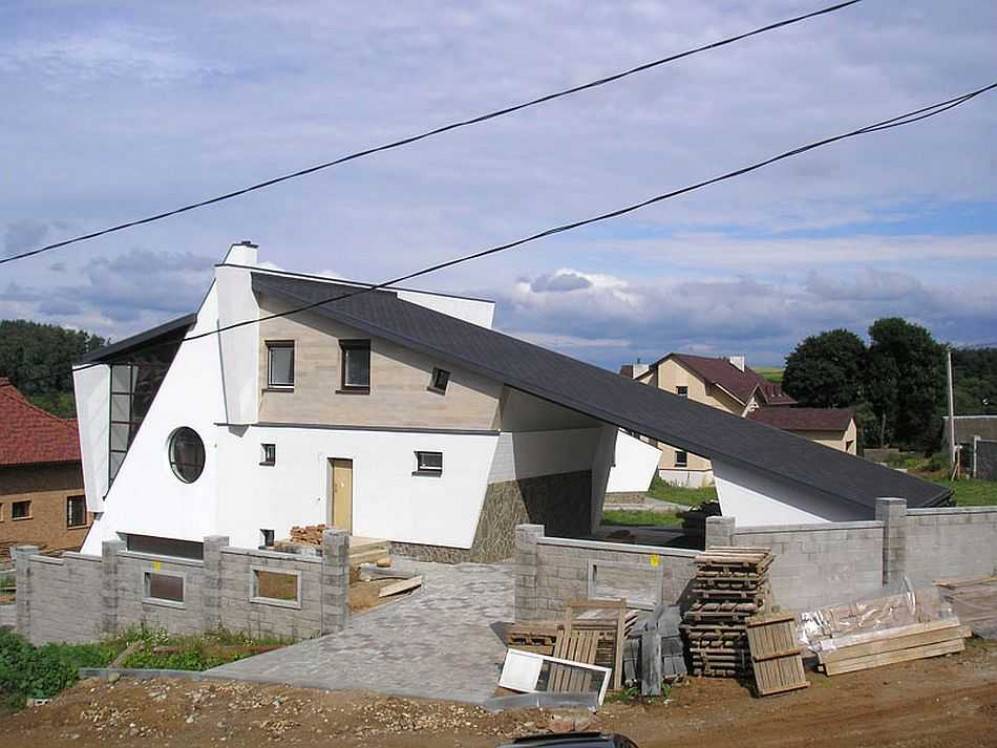

Пример односкатной крыши
Особенности проектирования
Несмотря на то, что конструкция односкатной кровли довольно проста, все же необходимо учитывать ряд нюансов при проектировании этого варианта.
В целом, при разработке проекта односкатной крыши самое важное – выбрать правильно направление ската. Для этого достаточно знать розу ветров местности, где происходит строительство
Если кровля правильно ориентирована, то ей не страшен даже самый сильный ветер. А мусор или снег, скапливающийся на крыше, будет просто унесен им.

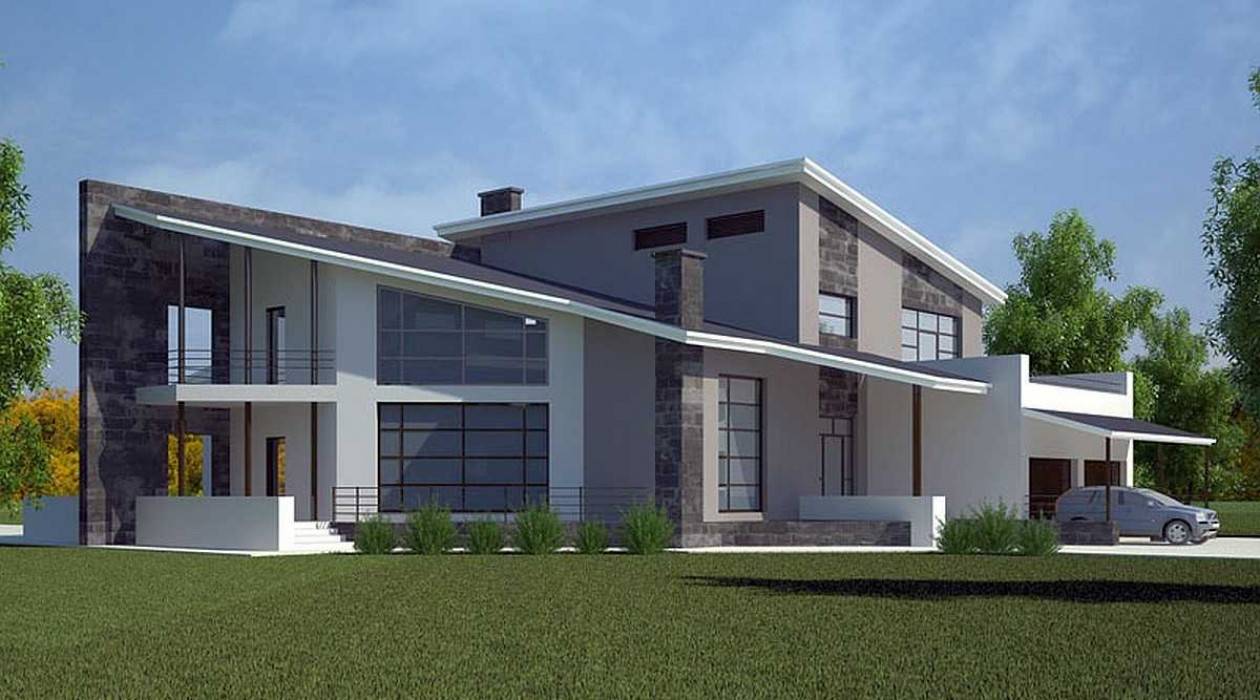

Проект дома с односкатной крышей
Внимание! Если односкатную кровлю относительно направления ветра сориентировать неправильно, то высока вероятность, что ее просто сорвет. Данные относительно розы ветров можно выяснить в метеорологическом центре
Баня с односкатной крышей
Крыши односкатные могут быть как невентилируемые, так и вентилируемые. Первые часто обустраиваются над навесами, террасами. У них небольшой угол наклона – около 3-6 градусов.
Можно отказаться от необходимости создания ряда дополнительных конструктивных элементов, а значит, упростить и саму конструкцию.
Но ухаживать за такой кровлей нужно внимательнее – недостаточно лишь счищать снег, чтобы снизить снеговую нагрузку, важно следить, чтобы дерево было обработано влагозащитными составами. Крыша вентилируемая обустраивается на домах или банях
Но тут уже требуется делать кровлю несколько по-другому, так как в таких помещениях нужно обеспечивать особый микроклимат. В этом случае необходимо озаботиться обустройством слоев гидроизоляции и вентиляции
Крыша вентилируемая обустраивается на домах или банях. Но тут уже требуется делать кровлю несколько по-другому, так как в таких помещениях нужно обеспечивать особый микроклимат. В этом случае необходимо озаботиться обустройством слоев гидроизоляции и вентиляции.
Устройство вентиляции односкатной крыши из профлиста
В любом случае, стропильная система у односкатной кровли достаточно простая. То есть в этом случае стропила упираются одним краем в мауэрлат, обустраивается фронтон, который дает возможность сделать определенный угол наклона.
Важно правильно спроектировать односкатную крышу
Конструкция системы стропил будет зависеть от ширины кровли. То есть если расстояние между опорами стропил составляет около 4,5 м или менее, то ноги укреплять дополнительно не нужно. Если же пролет будет больше, до 6 м, то устанавливаются подстропильные ноги.
А если пролет составляет 6-12 м, то в середине пролета устанавливается прогон под стропильными ногами, а по обеим сторонам от него монтируются подстропильные ноги. Если же пролет будет достигать 16 м, то потребуется монтаж двух опор из прогона, стоек и лежня.
Калькулятор расчета длины стропила односкатной кровли
Важно! Дополнительные опоры устанавливаются не далее 6 м от стен. А между установленными стойками-опорами не должно быть более 1/3 длины всего пролета, и эти стойки скрепляются специальной схваткой
Определяем высоту, на которую требуется поднять стену
Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.
Как высчитать параметры односкатной крыши
При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.
Пример рисунка в ScratchUp
Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.
Таблица ветровых и снеговых нагрузок по России
| Субъект федерации | Город | Снеговой район | Ветровой район |
| Адыгея | Майкоп | 2 | 1 |
| Алтайский край | Барнаул | 4 | 3 |
| Бийск | 4 | 1 | |
| Рубцовск | 3 | 3 | |
| Амурская область | Благовещенск | 1 | 3 |
| Архангельская область | Архангельск | 4 | 2 |
| Северодвинск | 4 | 2 | |
| Астрахань | 1 | 3 | |
| Башкортостан | Нефтекамск | 5 | 2 |
| Салават | 5 | 3 | |
| Стерлитамак | 5 | 3 | |
| Уфа | 5 | 2 | |
| Белгородская область | Белгород | 3 | 2 |
| Старый Оскол | 3 | 2 | |
| Брянская область | Брянск | 3 | 1 |
| Бурятия | Улан-Удэ | 1 | 3 |
| Владимирская область | Владимир | 3 | 1 |
| Ковров | 4 | 1 | |
| Муром | 3 | 1 | |
| Волгоградская область | Волгоград | 2 | 3 |
| Волжский | 2 | 3 | |
| Камышин | 3 | 2 | |
| Вологда | 4 | 1 | |
| Череповец | 4 | 1 | |
| Воронежская область | Воронеж | 3 | 2 |
| Дагестан | Дербент | 2 | 5 |
| Махачкала | 2 | 5 | |
| Хасавюрт | 2 | 5 | |
| Забайкальский край | Чита | 1 | 2 |
| Ивановская область | Иваново | 4 | 1 |
| Иркутская область | Ангарск | 2 | 3 |
| Братск | 3 | 2 | |
| Иркутск | 2 | 3 | |
| Калининградская область | Калининград | 2 | 2 |
| Калмыкия | Элиста | 2 | 3 |
| Калужская область | Калуга | 3 | 1 |
| Обниск | 3 | 1 | |
| Камчатский край | Петропавловск-Камчатский | 7 | 7 |
| Кемеровская область | Кемерово | 4 | 3 |
| Киселевск | 4 | 2 | |
| Ленинск-Кузнецкий | 4 | 3 | |
| Новокузнецк | 4 | 3 | |
| Прокопьевск | 4 | 2 | |
| Кировская область | Киров | 5 | 1 |
| Костромская область | Кострома | 4 | 1 |
| Краснодарский край | Краснодар | 2 | 6 |
| Новороссийск | 2 | 5 | |
| Сочи | 2 | 4 | |
| Красноярский край | Ачинск | 4 | 3 |
| Красноярск | 3 | 3 | |
| Норильск | 5 | 3 | |
| Курганская область | Курган | 3 | 2 |
| Курская область | Курск | 3 | 2 |
| Ленинградская область | Санкт-Петербург | 3 | 2 |
| Липецкая область | Елец | 3 | 2 |
| Липецк | 3 | 2 | |
| Магаданская область | Магадан | 5 | 5 |
| Марийская Республика | Йошкар-Ола | 4 | 1 |
| Мордовия | Саранск | 3 | 2 |
| Московская область | Балашиха | 3 | 1 |
| Железнодорожный | 3 | 2 | |
| Жуковский | 3 | 1 | |
| Коломна | 3 | 1 | |
| Красногорск | 3 | 1 | |
| Люберцы | 3 | 1 | |
| Москва | 3 | 1 | |
| Мытищи | 3 | 1 | |
| Ногинск | 3 | 1 | |
| Одинцово | 4 | 1 | |
| Орехово-Зуево | 3 | 1 | |
| Подольск | 3 | 1 | |
| Серпухов | 3 | 1 | |
| Химки | 3 | 1 | |
| Щелково | 3 | 1 | |
| Электросталь | 3 | 1 | |
| Мурманская область | Мурманск | 5 | 4 |
| Нижегородская область | Арзамас | 4 | 2 |
| Дзержинск | 4 | 1 | |
| Нижний Новгород | 4 | 1 | |
| Новгородская область | Великий Новгород | 3 | 1 |
| Новосибирская область | Новосибирск | 4 | 3 |
| Омская область | Омск | 3 | 2 |
| Оренбургская область | Оренбург | 4 | 3 |
| Орск | 4 | 2 | |
| Орловская область | Орел | 3 | 2 |
| Пензенская область | Пенза | 3 | 2 |
| Пермский край | Пермь | 5 | 2 |
| Приморский край | Артем | 3 | 4 |
| Владивосток | 2 | 4 | |
| Находка | 2 | 5 | |
| Уссурийск | 2 | 3 | |
| Псковская область | Великие Луки | 3 | 1 |
| Псков | 3 | 1 | |
| Республика Карелия | Петрозаводск | 2 | 5 |
| Республика Коми | Сыктывкар | 5 | 1 |
| Ухта | 5 | 2 | |
| Ростовская область | Батайск | 2 | 3 |
| Волгодонск | 2 | 3 | |
| Новочеркасск | 2 | 3 | |
| Новошахтинск | 2 | 3 | |
| Ростов-на-Дону | 2 | 3 | |
| Таганрог | 2 | 3 | |
| Шахты | 2 | 3 | |
| Рязанская область | Рязань | 3 | 1 |
| Самарская область | Волжский | 4 | 3 |
| Новокуйбышевск | 4 | 3 | |
| Самара | 4 | 3 | |
| Сызрань | 3 | 3 | |
| Тольятти | 4 | 3 | |
| Саратовская область | Балаково | 3 | 3 |
| Саратов | 3 | 3 | |
| Энгельс | 3 | 3 | |
| Сахалинская область | Южно-Сахалинск | 4 | 4 |
| Свердловская область | Екатеринбург | 3 | 2 |
| Каменск-Уральский | 3 | 1 | |
| Нижний Тагил | 4 | 2 | |
| Первоуральск | 4 | 2 | |
| Северная осетия | Владикавказ | 2 | — |
| Смоленская область | Смоленск | 3 | 1 |
| Ставропольский край | Невинномысск | 2 | 5 |
| Ставрополь | 2 | 5 | |
| Тамбовская область | Тамбов | 3 | 2 |
| Татарстан | Альметьевск | 5 | 2 |
| Казань | 4 | 2 | |
| Набережные Челны | 5 | 2 | |
| Нижнекамск | 5 | 2 | |
| Тверская область | Тверь | 4 | 1 |
| Томская область | Томск | 4 | 3 |
| Тульская область | Новомосковск | 3 | 1 |
| Тула | 2 | 1 | |
| Тыва | Кызыл | 2 | 1 |
| Тюменская область | Тобольск | 4 | 2 |
| Тюмень | 3 | 2 | |
| Удмуртия | Ижевск | 5 | 1 |
| Ульяновская область | Димитровград | 4 | 2 |
| Ульяновск | 4 | 2 | |
| Хабаровский край | Комсомольск-на-Амуре | 4 | 3 |
| Хабаровск | 2 | 3 | |
| Хакасия | Абакан | 2 | 3 |
| Ханты-Мансийский АО | Нефтеюганск | 4 | 2 |
| Нижневартовск | 5 | 2 | |
| Сургут | 4 | 2 | |
| Челябинская область | Златоуст | 4 | 2 |
| Копейск | 3 | 2 | |
| Магнитогорск | 4 | 3 | |
| Миасс | 3 | 2 | |
| Челябинск | 3 | 2 | |
| Чеченская Республика | Грозный | 2 | 4 |
| Чувашия | Новочебоксарск | 4 | 2 |
| Чувашская Республика | Чебоксары | 4 | 2 |
| Якутия | Якутск | 2 | 2 |
| Ямало-Ненецкий АО | Новый Уренгой | 5 | 2 |
| Ноябрьск | 5 | 2 | |
| Ярославская область | Рыбинск | 4 | 1 |
| Ярославль | 4 | 1 |
Материалы
На этапе проектирования определите, какие материалы вам понадобятся для строительства. Ведь именно от них зависит стоимость будущей постройки. Бюджетным вариантом считается деревянная или металлическая каркасная конструкция.
В первом случае каркас выполнен из бруса, который требует обработки специальными антисептическими средствами. Во втором – из более долговечных стальных профильных труб, нуждающихся в антикоррозийной обработке после монтажа.
Независимо от предпочтений, вам понадобятся доски, сайдинг или профлисты для обшивки постройки. Неоспоримым преимуществом каркасной конструкции является не только быстрота монтажа и длительный срок службы, но и возможность преобразить сарай путем замены обшивки, не трогая каркас.
Наибольшей популярностью пользуются постройки из таких подручных материалов, как доски и деревянный брус. Из бруса сооружают каркас, обшиваемый досками. В результате получается легкая, но недолговечная конструкция, срок службы которой составляет от силы пять-шесть лет. Постройку следует постоянно обновлять и следить за ее состоянием.
Если вам нужна надежная, прочная и пожаробезопасная конструкция, отдайте предпочтение фундаментальным кирпичным строениям. Создание такой бытовки влетит в копеечку, зато она прослужит не одному поколению.
Вместо дорогостоящего кирпича также допустимо строительство из более бюджетных пено- и шлакоблоков. По сравнению с кирпичными строениями они меньше весят, обладают большей прочностью и теплоемкостью. Стены из блоков «дышат» не хуже деревянных, а еще они отличаются безопасностью и не токсичностью.
Единственный недостаток блочного сарая – неприглядный внешний вид, который исправят лишь декоративные отделочные материалы вроде кирпича, сайдинга, штукатурки, а также натурального или искусственного камня.
После того как определитесь с материалом для стен сарая, приступайте к выбору кровельного стройматериала, который определяет угол наклона ската крыши. Так, угол наклона для мягкой кровли составляет 5 градусов, профнастила – 8, металлочерепицы и штучного кровельного материала – 25 и шифера – 20-35 градусов. Угол наклона ниже указанных значений не делают, иначе это приведет к протечкам кровли и порче хранящегося в постройке имущества.
Для обустройства кровли допустимо использование листов монолитного поликарбоната, обладающих такими свойствами, как высокая ударопрочность, светопроницаемость и устойчивость к любым капризам погоды.
Защитное покрытие от ультрафиолета продлит срок эксплуатации этого материала, а главным его недостатком считается термическое расширение. Данное явление возникает в жаркие летние дни, когда солнце прокаливает крышу. Чтобы избежать деформации материала, оставляйте небольшой зазор при закручивании каждого крепежного элемента.
Наиболее дешевым вариантом кровельного покрытия считается рулонный рубероид. Он прост в монтаже и рассчитан на устройство кровли любой сложности. Но выглядит он не эстетично, да и укладывать его нужно в несколько слоев. Например, при уклоне кровельного ската до 15 градусов понадобится четыре слоя рубероида. Если угол наклона составляет до 45 градусов, рубероид укладывают в три слоя. В конечном итоге «многослойность» сказывается на стоимости стройматериала.
Основные достоинства односкатных крыш
Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.
Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа
- Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
- Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции —
- Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
- При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.
Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:
Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.
В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения
- Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
- Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.
В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши
Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.
Как сделать односкатную крышу – пошаговая инструкция
Итак, ниже приведена пошаговая инструкция по монтажу односкатной крыши своими руками. Следование всем пунктам позволит достичь желаемого результата, не прибегая к помощи дорогостоящих специалистов.
Проект и расчеты
Лучше всего сделать все расчёты на бумаге или компьютере. Это может быть и предварительная смета, и план-чертеж, и целый проект будущей крыши. К смете стоит прибавить 5% по материалам, так как они имеют свойство заканчиваться в самый неподходящий момент.
Если постройка не связана архитектурно с другим строением, стоит узнать её подветренную сторону. В местности, где выпадает большое количество осадков, устанавливают крышу с большим уклоном. При этом высокую часть фронтона нужно ставить с менее проветриваемой стороны. Это снизит парусность и уменьшит вероятность срыва крыши порывами ветра.
Мауэрлат односкатной крыши и фронтоны
Когда все уточнения внесены, начинают возводить фронтоны. Первое, что понадобится в таком случае – укладка мауэрлата. Мауэрлат это брус 100*150 мм, который выполняет функцию опоры для стропил и укладывается на армопояс сооружения. Если черновая кровля имеет ровное основание, возводят фронтоны самостоятельно. Это можно сделать при помощи того же бруса, выставив его вертикально через каждые 50 сантиметров в качестве подпорок для фронтонов. С нижней стороны брус привязывают к черновой крыше доской так, чтобы образовался треугольник.
Устройство стропильной системы односкатной крыши
На полученные фронтоны укладывают стропила. Для их монтажа подойдёт доска размерностью 50*150 мм или выше. При необходимости к стропилам ставят дополнительные стойки с лежаками и делают обвязку из стропильных ног. Ниже на фотографии показан пример крепления стропил к мауэрлату крыши.
Стропильная система односкатной крыши может быть висячей, когда стропильные ноги не опираются на дополнительные подпорки, а передают свой вес на несущие стены здания. Максимальное расстояние между стенами при таком монтаже должно быть не больше 5 метров. Если расстояние больше, то используют специальные подкосы или стойки, препятствующие прогибу стропил. При этом стропильная система будет носить название наслонной.
Шаг стропил односкатной крыши рассчитывается исходя из выбранного материала стропил. Ниже приведены общие рекомендации по выбору расстояния:
- Брус — шаг составляет от 1,5 до 2 метров;
- Одинарная доска — от 0,6 до 1,3 м;
- Спаренная доска — от 1 до 1,75 м.
На данный параметр способны влиять и размеры утеплителя, который укладывается между стропил. Для утеплителя, как правило, предусматривают небольшой натяг, чтобы после его укладки не оставалось никаких щелей. Это позволит избавиться от необходимости размещения второго слоя утеплителя, сэкономить средства исключить теплопотери.
Чем больше шаг между стропильными ногами, тем плотнее придется монтировать обрешетку. Это добавит прочности конструкции, но повысит ее стоимость. Фронтон односкатной крыши возводится, если высота стен недостаточна для того, чтобы закрыть все открытые участки крыши. При этом проводится такое же утепление, как и основной кровли, чтобы убрать все мостики холода.
Обрешетка односкатной крыши
После монтажа стропил приступают к креплению обрешетки крыши. Для неё подойдёт даже доска «дюймовка». Она укладывается поперёк стропил и выполняет роль крепёжной лаги для кровельного материала.
Монтаж пароизоляции и кровельного материала
На обрешётку укладывают пароизоляцию
Важно укладывать плёнку таким образом, чтобы накапливающийся конденсат мог свободно скатываться, не попадая внутрь помещения. Для этого предусматривается провисание пароизоляционной пленки. В последнюю очередь устанавливают кровельный материал
Технология его укладки может быть разной в зависимости от вида материала
В последнюю очередь устанавливают кровельный материал. Технология его укладки может быть разной в зависимости от вида материала.
Подытоживая, стоит сказать, что в последнее время односкатные крыши все чаще находят своих приверженцев во всем мире, так как позволяют реализовывать замысловатые архитектурные конструкции, ни в чем не уступающие другим видам крыш. Напоследок предлагаем посмотреть видео, на котором наглядно показано самостоятельное возведение односкатной крыши над пристройкой к дому.
Варианты установки стропильной системы для односкатной крыши
Чтобы опора была надежной можно воспользоваться:
- Двумя несущими стенами из бетона, кирпича или дерева. Их высота должна различаться. Мауэрлат выступает в качестве опоры. Его укладывают двумя полосами, несвязанными между собой;
- Бетонным поясом с арматурой. Его проектируют отдельно и строят, когда возводят стены. Одна несущая из подходящего материала плюс опоры напротив. Для навесов или пристроек. Применяются кронштейны из стали. Они прикручиваются к стене;
- Парой рядов опор из дерева, бетона или кирпича. Пятки должны устанавливаться на часть обвязки. Они могут одновременно стать элементами для обшивки и стен каркаса.
«Пачка» готовых стропильных ферм для односкатной крыши – идеально подогнаны по размерам
Жесткость всей стропильной системы заложена уже в конструкции фермы — достаточно установить эти сборки на мауэрлат с определенным шагом, закрепиться на нем, и соединить затем фермы обвязкой или поперечными брусьями обрешетки.
Еще одно достоинство такого подхода –ферма выполняет и роль стропильной ноги, и балки перекрытия. Таким образом, существенно упрощается проблема термоизоляции перекрытия и подшивки потока – все для этого уже сразу будет готово.
Наконец, еще один случай – он подойдет для той ситуации, когда односкатная кровля планируется над возводимой около дома пристройки.
Калькулятор угла наклона односкатной крыши
Укажите кровельный материал:
—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2
Введите параметры крыши:
Ширина основания A (см)
Длина основания D (см)
Высота подъема B (см)
Длина боковых свесов E (см)
Длина свеса переднего и заднего C (см)
Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
123
Рабочий участок бокового стропила (не обязательно) (см)
Расчёт обрешётки:
Ширина доски обрешётки (см)
Толщина доски обрешётки (см)
Расстояние между досками обрешётки (см)
Расчёт снеговой нагрузки:
Выберите ваш регион, используя карту ниже
1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)
Расчёт ветровой нагрузки:
Регион
IaIIIIIIIVVVIVII
Высота до конька здания
5 мот 5 м до 10 мот 10 м
Тип местности
Открытая местностьЗакрытая местностьГородские районы
Рассчитать
Результаты расчетов
Крыша:
Угол наклона крыши: градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Площадь поверхности крыши: м2.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.
Стропила:
Нагрузка на стропильную систему: кг/м2.
Длина стропил: см.
Количество стропил: шт.
Обрешетка:
Количество рядов обрешетки: рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.
Какую информацию дает онлайн калькулятор ориентировочного расчета после введения исходных данных? Что мы видим на выходе?
- Угол наклона проектируемой односкатной крыши.
- Площадь ее поверхности.
- Вес и количество рулонов кровельного (мягкого или твердого) материала.
- Нагрузку на стропила, их количество, а также длину.
- Сечение стропил, вес и необходимый объем бруса.
- Число рядков обрешетки, необходимое количество досок. Далее — расстояние между ними, их объем плюс вес.
Как видно, информация более чем исчерпывающая. Имея ее, можно приступать к проектированию дома, расчетам и составлению предварительной сметы расходов.
На заметку. При расчетах следует ответственно подойти к выбору материала кровли. Необходимо учесть климатические условия конкретного региона и среднюю снеговую и ветровую нагрузку. От выбранного вида кровли (твердая она будет или мягкая) будет зависеть вся конструкция обрешетки.
Данный онлайн калькулятор удобен и предназначен в основном для расчета стройматериалов, которые потребуются для сооружения конкретной односкатной крыши. Кроме того – для расчета угла наклона. Кроме всех прочих условий, калькулятор учитывает и климатические условия нужного региона.
