Тепловая завеса на входную дверь: правила выбора и рекомендации

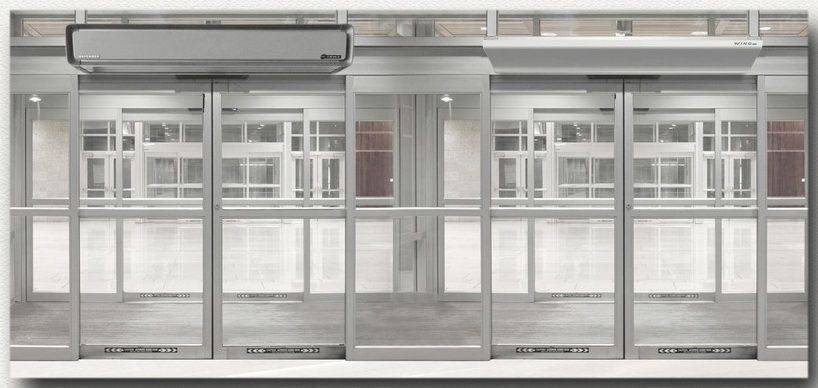

Тепловая завеса на входную дверь

Простая ситуация: хозяева дома открывают какой-либо семейный бизнес — мастерскую, магазин или офисное помещение. С одной стороны, многочисленные клиенты – это отлично, но, вместе с тем, частое открытие дверей способно быстро выстудить даже хорошо отапливаемое помещение, а это – серьезные затраты на энергоресурсы. Другой вариант – специфика деятельности частной мастерской, оборудованной в гараже или в специальной пристройке, требует постоянного или очень частого открытия ворот (дверей). Чтобы обеспечить себе приемлемые условия эффективной производительной работы в зимнее время придется тратить непомерные силы и средства для поддержания нормальной температуры. Но выход есть — и в том, и в другом случае должна помочь тепловая завеса на входную дверь.

Для чего нужна тепловая завеса

Что было проще понять предназначение тепловой завесы, следует для начала разобраться в том, как холодный воздух проникает в дом через открытые двери. Этот процесс обусловлен несколькими причинами – разницей температур снаружи и изнутри помещения, вызываемым этим перепадом различный уровень давления. И плюс к этому очень важная причина – это движение воздушных масс по улице – ветер, создаваемые вихревые потоки от проезжавшего транспорта и т.п.

Нужна ли высокая мощность тепловой завесы? Правильный выбор основных параметров

Размеры выходного канала лишь немногим меньше корпуса, поэтому для оценки достаточно уточнить габариты по корпусу. Серийные модели выпускают в широком ассортименте с шириной от 56 до 255 см. Подбор тепловой завесы в соответствии с параметрами конкретного прохода не вызовет больших затруднений. Крупные проёмы перекрывают несколькими блоками, которые стыкуют без больших промежутков для обеспечения надёжной защиты.

К сведению! Длина лопаток блока вентилятора, как правило, не превышает 75−80 см. При увеличении размеров возникают слишком сильные вибрации. Приходится укреплять узел, устанавливать мощный привод. В самых простых широких моделях устанавливают один электромотор в центре. Это уменьшает эффективность завесы.

Здесь изображены особенности модельного ряда одного из профильных производителей с учётом максимальной высоты монтажа:

• 100 и 200 – применяют для установки в дверных проёмах,
• 300 – можно прикреплять к силовому каркасу потолка,
• 400 – эта тепловая завеса предназначена для мастерских, автомобильных моек,
• 500 и 700 – устанавливают в складских помещениях,
• 800 – подойдёт для оснащения производственного цеха, иного помещения с большой высотой потолков.

Вместо допустимой высоты иногда указывают эффективную дальность действия, рекомендованную длину струи. Производительность подбирают таким образом, чтобы при горизонтальном монтаже завесы в нижней части рассеивалось не более 30% воздушного потока (70% – поступает обратно в помещение). Для упрощения расчёта профильные специалисты пользуются пропорцией: производительности 800±100 м³ в час хватит для стандартного дверного проёма в 75−80/180−220 см (Ширина/ Высота, соответственно).

К сведению! Необходимо делать коррекции с учётом силы порывов ветра, температурных перепадов, интенсивности эксплуатации и других значимых факторов.

При выборе мощности необходимо понимать, что такую технику чаще всего применяют в качестве вспомогательного средства. Для бытовых и небольших коммерческих объектов достаточно 2−4 кВт. Если запланирована установка более производительного оборудования, тепловой расчёт выполняют по стандартным формулам. Для упрощённой схемы пользуются пропорцией: 1 кВт на каждые 10 м² общей площади.

Для чего нужна тепловая завеса

Благодаря тепловой завесе в помещении никогда не будет сквозняков. В жаркие летние дни устройство может служить вентилятором для охлаждения помещения, а зимой может выступать в качестве дополнительного обогревателя. Помимо этого завеса, что создается конструкцией из одного лишь воздуха, хорошо оберегает помещение от проникновения в него пыли или насекомых.

Такая завеса так же не позволяет проникать в помещение холодным потокам воздуха. Самым важным достоинством завесы считается функция энергосохранения. Благодаря тому, что завеса служит барьером для выхода теплого воздуха наружу и проникновения холодного потока во внутрь, сокращается расход ресурсов, используемых на обогрев помещения.

Это интересно: Печное отопление с водяным контуром для частного дома: полезные советы

Электрические тепловые завесы

Достаточно беглого взгляда на климатическую карту мира, чтобы убедиться: каждый третий человек, живущий в прохладном климате, – наш соотечественник. И неудивительно, что уже сегодня российский рынок электрических тепловых завес является шестым в мире и четвертым в Европе: впереди нас только США, Канада, Великобритания, Франция и Германия. В перспективе особенности климата делают нашу страну самым крупным потребителем подобного оборудования. Не исключено, что развитие российского рынка электрических тепловых завес несколько сдерживалось весьма мягкими зимами последних лет (средняя температура на 2…4 градуса выше нормы). Однако, по прогнозам синоптиков, в ближайшие годы зимы станут намного суровее, как уже показало начало нынешнего года.

Число фирм, предлагающих завесы на российском рынке, довольно велико, причем здесь присутствуют модели тепловых завес как отечественных производителей, так и зарубежных, и потому приобрести этот товар в достаточно широком диапазоне цен можно без особых проблем. Зато все предлагаемые марки можно перечислить «поименно». На три зарубежных бренда – Systemair (ранее известный как Pyrox), Olefini и Frico – приходится 50…60% рынка. Достаточно успешно продается также марка Thermoscreens (Великобритания); есть и модели других производителей.

Что касается российской продукции, то большинство компаний торгует продукцией марок «Тропик» и «Тепломаш». Из других производителей надо упомянуть ОАО «Ижевский электромеханический завод «Купол» (марка «Метеор»), московский вентиляторный завод – ОАО «МОВЭН», ОАО «Чебоксарское научно-производственное приборостроительное предприятие» (марка «ЭЛАРА»). В большинстве своем они используют импортную комплектацию в сборке теплотехники. Исключением, пожалуй, является продукция «Метеор», так как ижевское предприятие в производстве этой техники использует накопленный за годы «холодной войны» богатейший опыт оборонных предприятий.

Как мы уже отмечали в предыдущей статье, все завесы можно разделить на несколько типов:

• мини-завесы – они в основном предназначены для установки в малых проемах, таких как рабочие окна отпуска товара, киосков, касс, где требуется узкий поток теплого воздуха и высота проема не превышает 150 см, а ширина – 80 см;

• средние завесы, которые устанавливают над входными дверями и другими небольшими проемами высотой до 2,5…3,5 м. Они эффективно предотвращают возникновение холодных сквозняков и снижают теплопотери при открытых дверях;

• большие завесы, которые предназначены для защиты промышленных проемов высотой 3,5…7 м – ворот в больших складских помещениях и производственных цехах, железнодорожных подъездов;

• сверхмощные электрические тепловые завесы, которые служат для закрытия больших проемов высотой 8…12 м и более в промышленных зданиях. Как правило, сверхмощные электрические тепловые завесы не производят серийно, их разрабатывают специализированные организации под конкретный проект.

Для защиты проема ангара шириной 21 м и высотой 9 м над ним было горизонтально установлено 16 завес типа АС500 компании Frico

Средние и большие электрические тепловые завесы большинство производителей выпускает в виде блоков, которые можно выстраивать в линию, закрывая таким образом проем большой ширины (при той же высоте). Управление такой группой тепловых воздушных завес может производиться с единой панели управления.

Виды устройств по наличию и типу теплообменника

Как выбрать тепловую завесу и на что обратить внимание − это те вопросы, которые встают перед потенциальным покупателем, когда принято решение о необходимости установки подобного оборудования. Среди критериев выбора важным показателем является вид источника тепловой энергии, посредством которого осуществляется нагрев воздушных потоков.

Электрические модели «Zilon» просты в установке и удобны при эксплуатации

Модели с электрическим теплообменником

Электрическая воздушно-тепловая завеса – это устройство, в котором нагревание воздуха происходит при прохождении его через электрический нагревательный элемент (ТЭН, спираль, стич-элементы). Данный тип установок отличается рядом преимуществ, в сравнении с прочими аналогами:

• простота выполнения монтажных работ и обслуживания;
• отсутствие сложной конструкции теплообменника определяет малый вес и разнообразие форм корпуса устройства;
• для включения в работу достаточно наличия лишь точки подключения к электрическим сетям, без прокладки прочих инженерных сетей (отопление, ГВС и т.д.).

Бытовая тепловая завеса на входную дверь, оснащённая электрическими ТЭНами, подключается к электрической сети напряжением 220 Вольт

Недостатками воздушных завес, оснащённых электрическим теплообменником, являются:

• увеличение установленной мощности объекта потребления в целом и, соответственно, расходов на оплату счетов за потреблённую электрическую энергию;
• необходимость прокладки дополнительных электрических групп, предназначенных именно для подключения тепловой завесы.

Модели с водяным теплообменником

Водяная тепловая завеса на входную дверь – это ещё один вид устройств данного типа, отличительной особенностью которого является теплообменник, выполненный в виде водяного калорифера. Этот тип установок используется, как правило, в общественных, административных и промышленных зданиях, что обусловлено конструкцией теплообменника и необходимостью подключения к отопительному контуру здания (сооружения).

Водяная тепловая завеса «Ballu W2»

Завеса данного типа подключается к системе центрального отопления, и теплоноситель, циркулирующий по калориферу, передаёт свою тепловую энергию воздуху, также проходящему через него. Достоинствами агрегатов данного типа являются следующие показатели:

• экономичность в плане расхода электрической энергии, т.к. она используется только для работы вентилятора;
• возможность использования на проёмах, имеющие большие габаритные размеры;
• значительная мощность.

К недостаткам относятся:

• сложность выполнения монтажных работ;
• высокая стоимость;
• необходимость наличия систем автоматики, обеспечивающих работу в различных режимах использования, предотвращающих заморозку теплоносителя.

Электрическая тепловая завеса вертикальной установки

Модели, не оснащённые теплообменником

Предприятия-изготовители выпускают воздушные завесы в различной комплектации, соответствующей заявленной спецификации потребителя, стандартной комплектации или без наличия теплообменника. Это могут быть обычные модели, в которых отсутствуют электрические нагревательные элементы или калорифер. В этом случае воздушная завеса работает как простой вентилятор с узконаправленным распределением потоком воздуха.

Тепловая завеса «Тепломаш КЭВ-125 П5051W»

Обзор моделей

Данная мощная тепловая завеса на входные дверные проемы применяется для установки на терминалах, гаражах, складских помещениях, депо и т. д. Цена системы 31 100 руб.

Элемент нагревания: ТЭН;

Данная система предназначена для установки на дверь стандартного размера. Керамические нагреватели обеспечивают комфортный микроклимат в помещении, не выжигают кислород. Вектра оснащена двухскоростным вентилятором, создающим плотную воздушную прослойку.

Раздвижные жалюзи создают дополнительный комфорт, позволяя направлять воздушные потоки в определенном направлении. С помощью инфракрасного ДУ пульта можно легко координировать работу системы.

Тропик К6 (Россия)

Модель Тропик К6

Данные аппараты применяются для установки в помещениях с малой проходимостью, тамбурах. Надежность конструкции обеспечивается крепким стальным корпусом и комплектующими европейских производителей.

Металлический корпус защищает аппарат от перегрева в течение длительного периода эксплуатации, а также от разного рода механических деформаций. Купить тепловую завесу можно за 6 835 рублей.

• Элемент нагревания: ТЭН;
• Мощность: 6 кВт;
• Производительность: 1 200 — 2 100 м3/час;
• Максимальная высота: 2,5 м;
• Крепление: горизонтальное;
• Управление: дистанционный пульт;
• Напряжение: 220 В.

Шведская компания Frico выпускает разнообразную климатическую продукцию высочайшего качества. Данная конструкция предназначена для защиты стандартных и малых дверных проемов от холодных потоков, насекомых, проникновения запахов и пыли. Аппарат легко монтируется и управляется ДУ пультом.

Смотрим видео о моделях марки Frico:

Высокотехнологическая стальная конструкция защищена от коррозии и механической деформации. Предусмотрена опция изменения направления воздушных потоков, защита от попадания влаги и мелких частиц. Отличительной чертой приборов Frico является низкое потребление энергии. Покупка тепловой завесы над дверью обойдется в 35 890 рублей.

Как правильно сделать выбор

Вот некоторые критерии выбора теплово оборудования:

1. Длина/ширина завесы;
2. Устройство турбины;
3. Тип управления;
4. Тип нагревательного элемента;
5. Дополнительные опции.

Правильно подобранная длина воздушной завесы определяет эффективность работы конструкции: она должна перекрывать не менее 3/4 длины проема.

При горизонтальной установке следует учитывать ширину проема двери: длина выдувного элемента должна превышать ширину двери на 10 см. Если дверной проем очень большой, целесообразно установить несколько завес, которые обеспечат хороший защитный слой. В противном случае монтаж системы не принесет результата.

Устройство турбины определяет скорость движения воздушных потоков, формирующихся данным аппаратом. Например, для обычной двери 1/2,5 м требуется завеса с производительностью 900 м3/час (5 кВт). Если скорость образования потоков будет недостаточной, эффективность устройства значительно снизится: будут оставаться лазейки для проникновения холода. В таком случае в доме устанавливают тамбур, который будет частично задерживать холодные потоки с улицы.

Смотрим видео, критерии выбора оборудования:

Тип нагревательного элемента нужно выбирать, исходя из условий защищаемого помещения. Спиралевидные нагреватели имеют тенденцию сжигать кислород, поэтому в домашних условиях они не желательны. ТЭНы стоят дороже, но конструкция предусматривает защиту кислорода от выгорания. ТЭНы расположены внутри трубки из металла, внутреннее пространство которой заполнено теплопроводящим кварцевым песком. Нагревание за счет подключения к теплосети экономит расходы на электроэнергию, однако, такие конструкции сложны в монтаже и устанавливаются на промышленных объектах.

Влияет ли мощность нагревательного элемента на эффективность работы тепловой завесы? Нет, не влияет. Производительность устройства определяется скоростью формирования воздушных потоков, а не нагреванием воздуха. Если у вас есть тамбур, можно выбрать аппарат без функции нагревания либо с минимальным нагревом: это сэкономит средства. К дополнительным опциям относится выносной пульт и таймер. Это создает дополнительные удобства в использовании.

При выборе нужного устройства определите соответствие размеров дверного проема выбранной модели. В случае несоответствия отдайте предпочтение горизонтальным аппаратам. Не рекомендуется экономить при покупке защитной завесы и приобретать самый дешевый прибор с прокачкой воздуха 300 м3/час: такие устройства предназначены для окон ларьков.

Виды коммерческих и бытовых тепловых завес по наличию и типу теплообменника

Электрический теплообменник для воздушно-тепловой завесы

Простейшая тепловая завеса – это нагревательный элемент с подключением к сети питания в 220 V, который обдувается потоком воздуха. Для повышения эффективности его устанавливают внутри радиатора из нескольких десятков параллельных пластин.

Такой вариант отличается хорошей защищённостью от внешних воздействий, низкой стоимостью, долговечностью. Более эффективно, без передаточных компонентов выполняет аналогичные функции спираль из тугоплавкого материала. Но в этом случае рабочая поверхность разогревается до слишком высокой температуры, которая оказывает негативное влияние на расположенные рядом элементы конструкции. Одновременно происходит сгорание частиц пыли с образованием мельчайших фракций химических соединений. Помимо неприятных запахов, подобные процессы вызывают аллергические реакции, провоцируют конъюнктивит, астму, различные заболевания.

Ошибочным является расхожее мнение о «выгорании» воздуха, снижении уровня влажности. Температура высокая, но недостаточная для таких реакций. Однако отмеченного выше загрязнения атмосферы вполне достаточно, чтобы поставить «минус» при сравнительном анализе нескольких моделей.

В рекламных материалах встречаются сообщения об исключительных параметрах керамических аналогов. В изделиях этой категории нагревательные детали помещены не в засыпку из мелких гранул, а в прочную оболочку. Такое решение незначительно повышает КПД. Его используют для оснащения водогрейной техники, где предполагается регулярная очистка от накипи. Для тепловой завесы на входную дверь эти характеристики не имеют определяющего значения.

Такие изделия создают на диэлектрической пластине, которая прошита хром-никелевой струной. Преимущества:

• небольшая себестоимость,
• быстрое повышение температуры до рабочего уровня,
• отсутствие щелчков и других посторонних шумов, которые создаёт обычный пластинчатый радиатор в процессе эксплуатации.

Элементы этого типа рекомендуется размещать внутри отапливаемых помещений, так как отсутствует дополнительная защита. Они хорошо сочетаются с автоматизированными системами управления, которые включают быстрый нагрев с учётом приближения человека к дверному проёму.

К сведению! Тепловые завесы на входную дверь мощностью несколько кВт подключают к сети в 220В. Технику с большим потреблением (от 6 кВт) предлагают в специальных модификациях для трехфазных линий электропитания 380В.

Водяной теплообменник тепловой завесы на входную дверь

Такие системы подсоединяют к централизованным и локальным сетям. Они отличаются экономичностью, но большей инерционностью, по сравнению с представленными выше вариантами. Тут электрическая энергия расходуется только на работу блока управления и контроля, привода вентилятора.

Необходимо подчеркнуть сложность правильного выполнения монтажных операций. Лучше планировать установку водяной тепловой завесы на входную дверь в процессе строительства, капитального ремонта. Кроме создания трасс, необходим точный расчёт тепло- и водоснабжения, чтобы дополнительный компонент не ухудшил функциональность этих систем.

Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаПеред подачей в тепловую завесу воду очищают от механических примесей. При высокой концентрации солей жёсткости необходима специализированная защита от накипи.

Модели, не оснащённые теплообменником

Такие завесы устанавливают для создания преград насекомым, пыли и другим наружным загрязнениям. Они препятствуют утечке охлаждённого/нагретого воздуха, но сами не оказывают прямого влияния на температуру в помещениях. Без детального пояснения понятно, что эти модификации относятся к самым экономичным инженерным решениям.

Тепловая завеса на входную дверь: конструкция и принцип работы

По внешнему виду тепловая завеса напоминает внутренний блок кондиционера с выраженным вытянутым корпусом. Забор воздуха из помещения осуществляется через решетку, расположенную в его верхней части. Снизу корпуса находится сопло, через которое под напором выходит воздушный поток. Кнопки управления могут быть расположены на самом корпусе или быть вмонтированы в выносной блок, который должен располагаться вблизи устройства. Некоторые модели завес имеют инфракрасный пульт для управления.

Внутри корпуса расположен теплообменник, благодаря которому происходит нагрев воздуха, и нагнетательный вентилятор турбинного типа, осуществляющий его подачу под напором наружу. В качестве теплообменника может выступать ТЭН, спираль или контур водяного отопления, который характерен для стационарных моделей.

Многие тепловые завесы имеют встроенный фильтр, предназначенный для очистки воздушной массы от загрязнений. Практически все модели независимо от производителя имеют встроенную защиту от перегрева, пробоев на корпус и короткого замыкания. Также могут быть оснащены термостатическим управлением скоростью вращения вентилятора и уровня нагрева теплообменника.

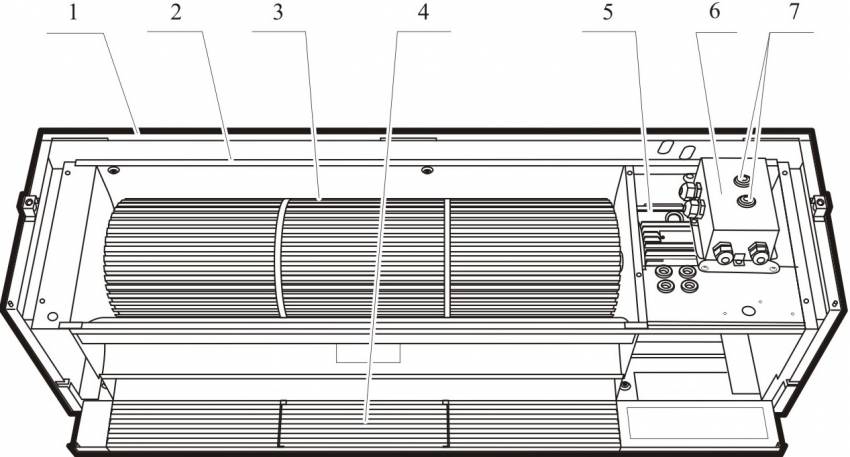

Схема конструкции тепловой завесы: 1 — кожух ,2 — корпус вентилятора, 3 — рабочее колесо (сталь), 4 — решётка выходная, 5 — электродвигатель, 6 — блок пусковой 7 — кнопка возврата электротеплового токового реле

Длина турбины обычно ограничивается — до 800 мм

Стараясь минимизировать затраты при выпуске «длинномерных» моделей, многие производители идут по пути упрощения: размещают электропривод в центре прибора, а турбины – слева и справа, добиваясь нужной длины. В подобной компоновке может таиться серьезный недостаток – в центре создаваемого воздушного потока может образоваться «провал» или область пониженного давления, которые способны стать лазейкой для проникновения воздуха снаружи.

Если ширина дверного проема больше, чем длина понравившейся модели или вообще имеющихся в продаже приборов, имеет смысл приобрести две завесы (а иногда – и больше), и установить их вплотную одна к другой.

Как выбрать тепловую завесу

При покупке завесы нужно в первую очередь изучить рынок и определить, какой из производителей более популярен. В России существует две группы производителей: отечественные и иностранные. Следует учитывать тот факт, что в обеих группах существуют свои лидирующие производители. Естественно, что многие отдают предпочтение именно заграничным товарам, но следует учесть и то, что и отечественные компании, выпускают завесы, которые вполне могут конкурировать с импортным товаром.

Лидеры иностранных фирм

Первое место в рейтинге производства тепловых завес занимает шведская фирма Frico. Товары очень качественного производства, но при этом их стоимость очень высокая, и не каждый желающий в состоянии приобрести покупку.

На втором месте находится греческая компания Olefini. Они тоже известны своим высоким качеством и мощностью тепловых завес.

Лидеры отечественного производства

Первое место по праву принадлежит компании «Тепломаш». Их продукция ценится в СНГ, Канаде и США. Среди преимуществ конструкций этой фирмы следует отметить:

• Большое количество разнообразных моделей, которые подходят как для больших, так и для маленьких помещений;
• Производят самые мощные конструкции во всем мире;
• Благодаря искусно выполненному дизайну в современном стиле, конструкции отлично вписывается в любой интерьер;
• Устройство совершенно не дорогое, если его сравнивать с аналогичными конструкциями, которые были изготовлены за рубежом;
• В комплект входят дополнительные элементы: это пульт управления, блоки смещения и узлы для коммуникаций.
• Устройство имеет наиболее долгосрочную гарантию.

На втором месте находится компания «Тропик». Она выпускает большой ассортимент моделей тепловых завес как для больших помещений на производстве, так и для маленьких жилых и офисных помещений.

Третье место рейтинга уверенно держит компания ИЗТТ. Их завесы разрабатываются совместно с германской компанией Punker. На рынке товары данных производителей известны под названием Ballu. По сравнению с другими тепловыми завесами эти продаются по низким ценам и доступны для рядового потребителя.
